KOMÍNY A KOUŘOVODY ČSN (Stručný výtah z normy) Komíny se mají navrhovat průběžné, pouze tam, kde to není možné se navrhují komíny podlažní.

Transkript

1 KOMÍNY A KOUŘOVODY ČSN (Stručný výtah z normy) Komíny se mají navrhovat průběžné, pouze tam, kde to není možné se navrhují komíny podlažní. Komíny se společným sběračem se navrhovat nesmějí. (Sběrač je místo určené k hromadění tuhých částí spalin.) Komíny kotelen v bytových domech mají být situovány v budově tak, aby při jejich opravě nebylo nutné zasahovat do provozu bytů. Spalinová cesta od kouřového hrdla na kotli po ústí komínového průduchu musí být navržena tak, aby byla po celé délce kontrolovatelná a čistitelná. Stavba nebo montáž spalinové cesty může být zahájena po zpracování nezbytné projektové dokumentace, ve které jsou definovány všechny podstatné konstrukční a nekonstrukční prvky cesty. Pro jednoduché stavby může být výkresová dokumentace nahrazena technickou zprávou. 1. Jednovrstvé komíny Jednovrstvé komíny jsou takové, kde průduch komína je tvořen komínovým pláštěm. Jednovrstvé komíny se navrhují jako komíny s přirozeným tahem pro suchý provoz, pro spotřebiče s trvalým provozem a vyšší teplotou spalin, zejména pro spotřebiče na pevná paliva. Plášť se většinou vyzdívá z jednotlivých prvků nebo montuje z bloků z nehořlavých materiálů. Může být proveden i z kovových trubek. Nesmí být vyzděn z dutinových ani z děrovaných cihel. Tloušťka zděného komínového pláště musí být nejméně 140 mm. Zděné komínové přepážky musí mít stejné vlastnosti jako plášť. Na vyzdívání se nesmí použít menší části cihel než půlky. Ložné i styčné spáry musí být vyplněné maltou tak, aby nedocházelo k průniku spalin z komína nebo nasávání vzduchu do komína. Povrch zděného komína musí mít zatřené spáry nebo musí být omítnut a musí být rovný a hladký. Uhnutí komínového průduchu lze pomocí oblouku o poloměru min. 300 mm. V místě uhnutí se používají pouze plné cihly nebo speciální tvarovky. V ohybu nesmí dojít ke změně profilu nebo tvaru průduchu. V komínovém zdivu nemají být žádné rýhy ani kapsy. Pokud je nutné vést v komínovém zdivu nějaké rozvody, musí mít zdivo mezi rýhou a průduchem min. 100 mm a musí být těsné proti průniku spalin. Rýha musí být po instalaci vyplněna maltou. Vedení musí být od komínového zdiva dilatačně odděleno. Do vnějšího povrchu zděného komínového pláště nesmí být zapuštěno žádné svislé instalační vedení. Vnější povrch zděného komína má být omítnut nebo vyspárován, popřípadě opatřen obkladem z nehořlavých materiálů. Toto platí zejména pro půdní prostory až po horní úroveň krytiny, v místech, kde jsou kolem komína konstrukce ze dřeva nebo jiných hořlavých materiálů. Pokud je komín ve štítové stěně, která není omítnuta nebo vyspárovaná, musí se komínové těleso upravit podle předchozího a to tak, aby úpravy zasahovaly min 300 mm za krajní průduchy. Při montáži komína z bloků musí být spáry mezi bloky vyspárovány, musí na sebe přesně navazovat a musí být pevně spojeny. Ložná spára mezi bloky musí být mino konstrukci stropu.

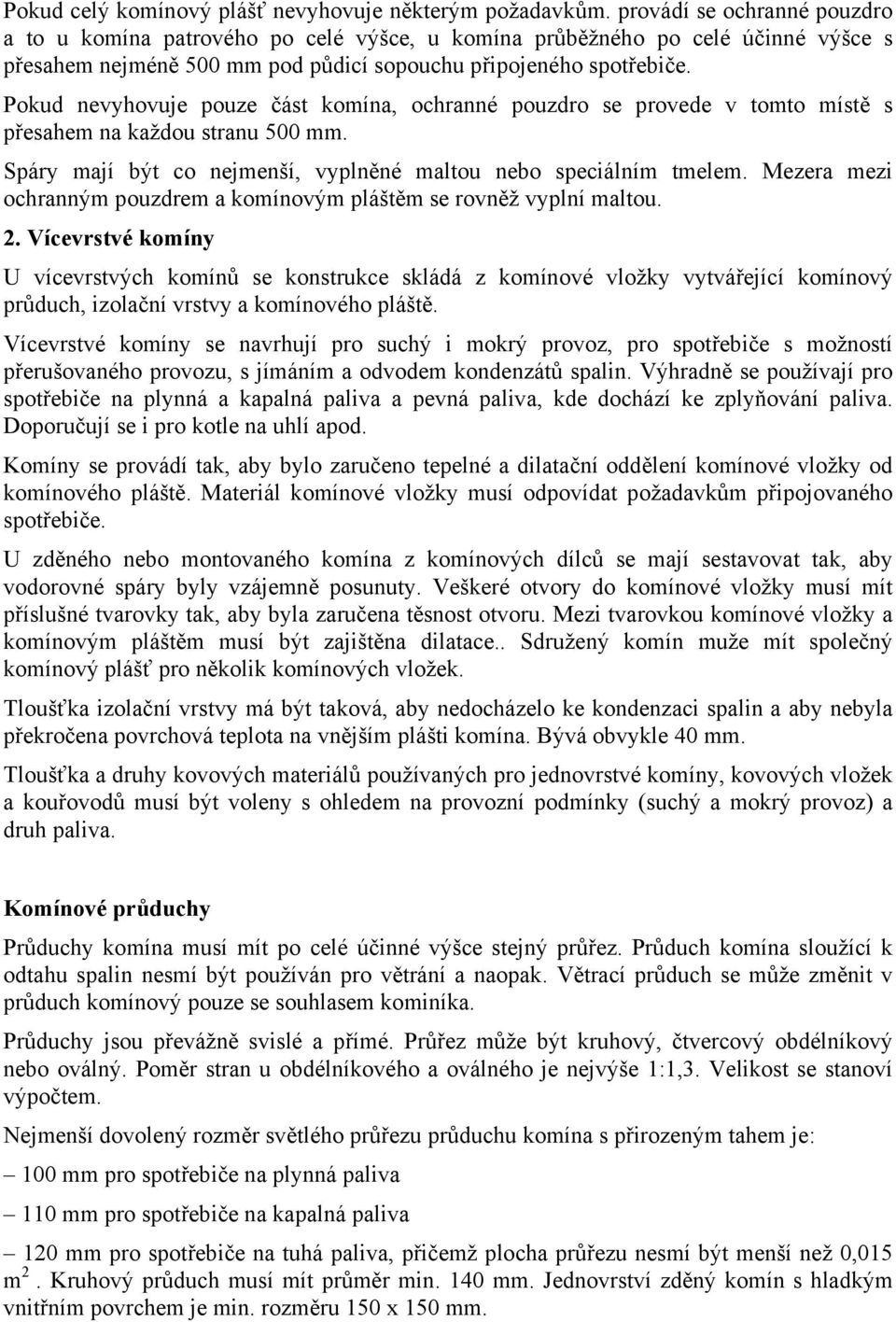

2 Pokud celý komínový plášť nevyhovuje některým požadavkům. provádí se ochranné pouzdro a to u komína patrového po celé výšce, u komína průběžného po celé účinné výšce s přesahem nejméně 500 mm pod půdicí sopouchu připojeného spotřebiče. Pokud nevyhovuje pouze část komína, ochranné pouzdro se provede v tomto místě s přesahem na každou stranu 500 mm. Spáry mají být co nejmenší, vyplněné maltou nebo speciálním tmelem. Mezera mezi ochranným pouzdrem a komínovým pláštěm se rovněž vyplní maltou. 2. Vícevrstvé komíny U vícevrstvých komínů se konstrukce skládá z komínové vložky vytvářející komínový průduch, izolační vrstvy a komínového pláště. Vícevrstvé komíny se navrhují pro suchý i mokrý provoz, pro spotřebiče s možností přerušovaného provozu, s jímáním a odvodem kondenzátů spalin. Výhradně se používají pro spotřebiče na plynná a kapalná paliva a pevná paliva, kde dochází ke zplyňování paliva. Doporučují se i pro kotle na uhlí apod. Komíny se provádí tak, aby bylo zaručeno tepelné a dilatační oddělení komínové vložky od komínového pláště. Materiál komínové vložky musí odpovídat požadavkům připojovaného spotřebiče. U zděného nebo montovaného komína z komínových dílců se mají sestavovat tak, aby vodorovné spáry byly vzájemně posunuty. Veškeré otvory do komínové vložky musí mít příslušné tvarovky tak, aby byla zaručena těsnost otvoru. Mezi tvarovkou komínové vložky a komínovým pláštěm musí být zajištěna dilatace.. Sdružený komín muže mít společný komínový plášť pro několik komínových vložek. Tloušťka izolační vrstvy má být taková, aby nedocházelo ke kondenzaci spalin a aby nebyla překročena povrchová teplota na vnějším plášti komína. Bývá obvykle 40 mm. Tloušťka a druhy kovových materiálů používaných pro jednovrstvé komíny, kovových vložek a kouřovodů musí být voleny s ohledem na provozní podmínky (suchý a mokrý provoz) a druh paliva. Komínové průduchy Průduchy komína musí mít po celé účinné výšce stejný průřez. Průduch komína sloužící k odtahu spalin nesmí být používán pro větrání a naopak. Větrací průduch se může změnit v průduch komínový pouze se souhlasem kominíka. Průduchy jsou převážně svislé a přímé. Průřez může být kruhový, čtvercový obdélníkový nebo oválný. Poměr stran u obdélníkového a oválného je nejvýše 1:1,3. Velikost se stanoví výpočtem. Nejmenší dovolený rozměr světlého průřezu průduchu komína s přirozeným tahem je: 100 mm pro spotřebiče na plynná paliva 110 mm pro spotřebiče na kapalná paliva 120 mm pro spotřebiče na tuhá paliva, přičemž plocha průřezu nesmí být menší než 0,015 m 2. Kruhový průduch musí mít průměr min. 140 mm. Jednovrství zděný komín s hladkým vnitřním povrchem je min. rozměru 150 x 150 mm.

3 Nejmenší dovolený rozměr světlého průřezu průduchu komína přetlakového je 80 mm. Výrobce může určit v odůvodněných případech i menší rozměr, ale min. 60 mm. Neúčinná výška úzkého ( do plochy 0,04 m 2 ) a středního (nad 0,04 do 0,2025 m 2 ) komínového pro spotřebiče na pevná paliva má být alespoň 1/10 jeho účinné výšky. Neúčinná výška komínového průduchu pro spotřebiče na kapalná a plynná paliva má být u úzkého průduchu 150 mm a u středního průduchu 250 mm. Komín umístěný uvnitř místnosti a venkovní komín do výšky 2500 mm nesmí mít povrchovou teplotu vyšší než 52 C. Komínové vložky vedení vnitřkem budovy musí být po celé délce opatřeny komínovým pláštěm. Na komíny a jejich příslušenství se nesmí připojovat jiná zařízení, které nepatří k příslušenství komínů. Výjimku tvoří jímací zařízení hromosvodu. Kovový komínový plášť a kovové vložky, které přečnívají nad krycí desku komína musí být uzemněny. Nejmenší dovolená vzdálenost dřevěných konstrukcí od povrchu komínového pláště se stanoví podle ČSN Sopouchy Ústí li do jednoho průduchu dva sopouchy (otvory pro napojení kouřovodů) potom jejich svislá vzdálenost musí být nejméně: 300 mm je li vodorovný úhel mezi sopouchy menší než 90 o 600 mm je li vodorovný úhel mezi sopouchy vetší než 90 o Na vnější povrch komínového pláště se osazuje komínová zděř. Sopouch, do kterého není zapojen žádný spotřebič musí být uzavřen ucpávkou a víkem z nehořlavého materiálu. Kontrolní otvory Navrhují se pro komíny se spotřebiči na plynná paliva. Navrhují se pro bezpečnou kontrolu a čištění průduchů komína a prostor kondenzační jímky. Pokud nelze průduch čistit z jeho ústí, zřídí se kontrolní otvor nad střechou nebo v půdním prostoru. Další kontrolní otvor je ve spodní části u kondenzační jímky. Nejmenší velikost se volí podle velikosti průduchu: do světlosti průduchu 90 mm je velikost otvoru 40 x 70 mm do průměru mm je velikost otvoru 90 x 140 mm u průměrů větších než 150 mm má otvor plochu min. 0,028 m 2, přičemž šířka nesmí být menší než 120mm a výška 180 mm. Kontrolní otvor musí být uzavřen, postačí jednoduchá dvířka ze stejného materiálu jako komínová vložka nebo těsné víčko, zajištěné proti vypadnutí. Vymetací otvory Vymetací otvory se navrhují u průduchů na pevná a kapalná paliva. Umisťují se nad střechu budovy nebo do půdního prostoru a to nejméně 600 mm a nejvíce 1200 mm nad podlahou. Vymetací otvor muže být max. 6 m od ústí průduchu. Otvor má mít min. plochu 0,028 m 2, šířka min. 120 mm a výška min. 180 mm. Světlá výška přístupové komunikace v okolí otvoru má být min mm, prostor musí být osvětlený. Otvor musí být uzavřen těsnými dvojitými nebo zdvojenými dvířky z nehořlavého materiálu. Osazují se do vnějšího povrchu komínového pláště. Vybírací otvory

4 Vybírací otvory se navrhují u komínu pro spotřebiče na pevná a kapalná paliva. Umisťují se vždy v úrovni půdice. Plocha vymetacího otvoru u úzkého a středního průduchu je min. 0,028 m 2, šířka min. 120 mm a výška min. 180 mm. U průlezného průduchu je min. velikost 450 x 600 mm. Vybírací otvor u průběžného průduchu je umístěn v nejnižším podlaží na vhodném, snadno přístupném místě (chodba, schodišťový prostor apod.) a musí být uzavřen těsnými dvojitými nebo zdvojenými dvířky z nehořlavého materiálu. Osazují se do vnějšího povrchu komínového pláště. Pokud nelze vymetací otvor umístit na vhodném místě společných prostorů, lze jej umístit do místností příslušenství toho bytu, ke kterému komínový průduch náleží. Otvor nesmí být umístěn ve shromažďovacích prostorách objektu a v prostoru, kde se plyny, kapaliny a potraviny. Dále se nemají umisťovat v obytných prostorách a tam, kde se chovají zvířata. V kotelnách otvory mohou být. Půdice má být ve výšce min. 300 mm a max mm nad podlahou. U podlažního komínového průduchu lze min. výšku snížit na 100 mm, pokud nelze jinak zajistit účinnou výšku koníma. Podlaha kolem otvoru musí být nehořlavá nebo s nehořlavou povrchovou úpravou do vzdálenosti min. 600 mm a do vzdálenosti min. 300 mm musí mít každá konstrukce povrchovou úpravu nesnadno hořlavou. Spojovat více průduchů společným vybíracím otvorem je zakázáno. Kondenzátní jímky V půdici komínového průduchu na plynná a kapalná paliva musí být zajištěno jímání a odvod kondenzátů spalin. K tomuto slouží kondenzátní jímka, která nemá mít menší světlý průřez než průduch komína a výšku od půdice sopouchu menší než: 150 mm u komína úzkého 250 mm u komína středního a průlezného. Jímka musí být kontrolovatelná a umisťuje se zpravidla v půdici průduchu, kde se provede i kontrolní otvor krytý dvířky nebo víkem ( ostatní typy viz. norma). Kondenzát z jímky se odvádí: hadičkou do sběrné nádoby, která se při kontrole vyprazdňuje. Volné vypouštění do plenice se nedovoluje. u komínů s mokrým provozem přímo nebo přes neutralizační zařízení do sběrné nádoby nebo do kanalizace přes sifonovou uzávěru. Výpustný otvor v kondenzátní jímce a hadice má mít průměr mm, hadice má být co nejkratší.

5 Vyústění komínů nad střechou Způsob vyústění komínů nad šikmou střechou viz. obr. 1. Za šikmou střechu se považuje střecha se sklonem větším než 20 Výška vyústění v blízkostí střešních oken a vikýřů viz. obr. 2. Vyústění přetlakového komína nad střechu viz. obr. 3. Platí i pro plochou střechu. Na horách sníh výška musí být upravena podle místních podmínek.

6 Výška komína nad plochou střechou viz. obr. 4 Výška komína nad plochou střechou s nadstavbou ve vzdálenosti do 15 m od komína viz. obr Pokud zděný nebo montovaný komín svým vyústěním neodpovídá předepsané výšce, může se průduch prodloužit komínovým nástavcem. Tem musí být proveden z odpovídajících materiálů, u vícevrstvých komínů musí být tepelně izolovaný, u jednovrstvých se tato úprava doporučuje. Průřez průduchu musí být zachován. Pokud se stávající komín vymetá vymetacím otvorem, tento se musí zrušit a musí se udělat taková opatření, aby se průduch dal vymetat ústím průduchu.
