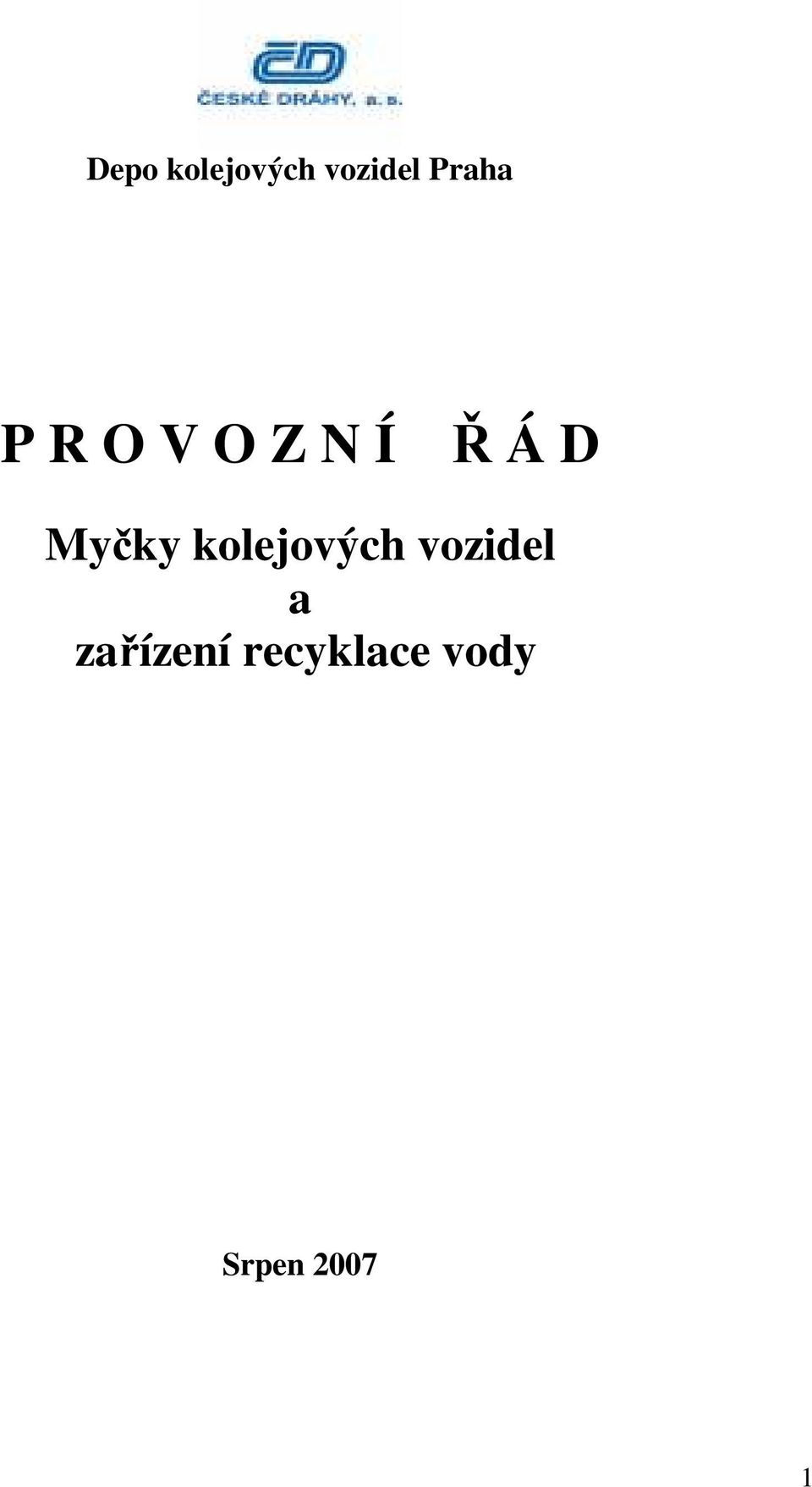

1 Depo kolejových vozidel Praha P R O V O Z N Í Ř Á D Myčky kolejových vozidel a zařízení recyklace vody Srpen

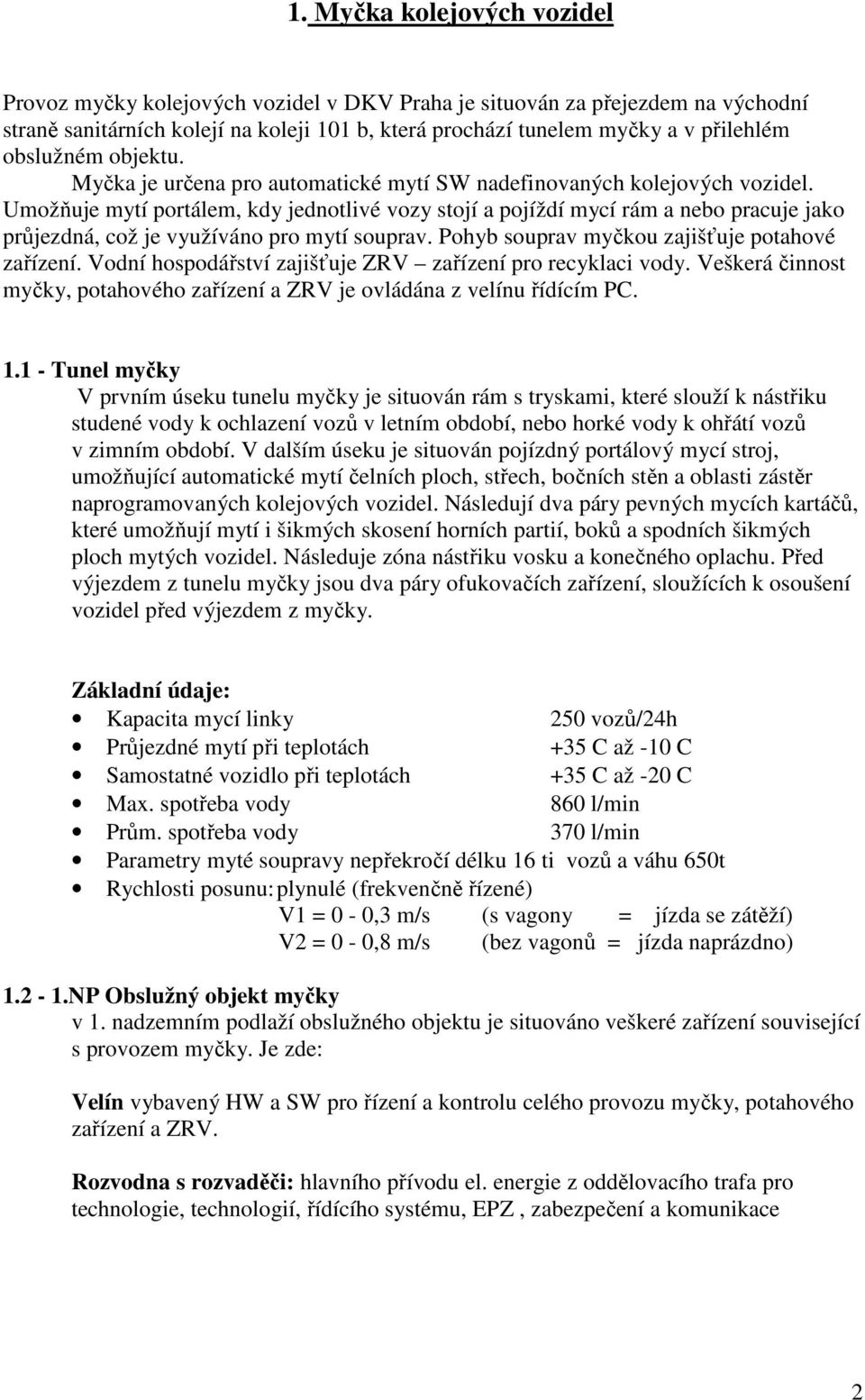

2 1. Myčka kolejových vozidel Provoz myčky kolejových vozidel v DKV Praha je situován za přejezdem na východní straně sanitárních kolejí na koleji 101 b, která prochází tunelem myčky a v přilehlém obslužném objektu. Myčka je určena pro automatické mytí SW nadefinovaných kolejových vozidel. Umožňuje mytí portálem, kdy jednotlivé vozy stojí a pojíždí mycí rám a nebo pracuje jako průjezdná, což je využíváno pro mytí souprav. Pohyb souprav myčkou zajišťuje potahové zařízení. Vodní hospodářství zajišťuje ZRV zařízení pro recyklaci vody. Veškerá činnost myčky, potahového zařízení a ZRV je ovládána z velínu řídícím PC Tunel myčky V prvním úseku tunelu myčky je situován rám s tryskami, které slouží k nástřiku studené vody k ochlazení vozů v letním období, nebo horké vody k ohřátí vozů v zimním období. V dalším úseku je situován pojízdný portálový mycí stroj, umožňující automatické mytí čelních ploch, střech, bočních stěn a oblasti zástěr naprogramovaných kolejových vozidel. Následují dva páry pevných mycích kartáčů, které umožňují mytí i šikmých skosení horních partií, boků a spodních šikmých ploch mytých vozidel. Následuje zóna nástřiku vosku a konečného oplachu. Před výjezdem z tunelu myčky jsou dva páry ofukovačích zařízení, sloužících k osoušení vozidel před výjezdem z myčky. Základní údaje: Kapacita mycí linky 250 vozů/24h Průjezdné mytí při teplotách +35 C až -10 C Samostatné vozidlo při teplotách +35 C až -20 C Max. spotřeba vody 860 l/min Prům. spotřeba vody 370 l/min Parametry myté soupravy nepřekročí délku 16 ti vozů a váhu 650t Rychlosti posunu: plynulé (frekvenčně řízené) V1 = 0-0,3 m/s (s vagony = jízda se zátěží) V2 = 0-0,8 m/s (bez vagonů = jízda naprázdno) NP Obslužný objekt myčky v 1. nadzemním podlaží obslužného objektu je situováno veškeré zařízení související s provozem myčky. Je zde: Velín vybavený HW a SW pro řízení a kontrolu celého provozu myčky, potahového zařízení a ZRV. Rozvodna s rozvaděči: hlavního přívodu el. energie z oddělovacího trafa pro technologie, technologií, řídícího systému, EPZ, zabezpečení a komunikace 2

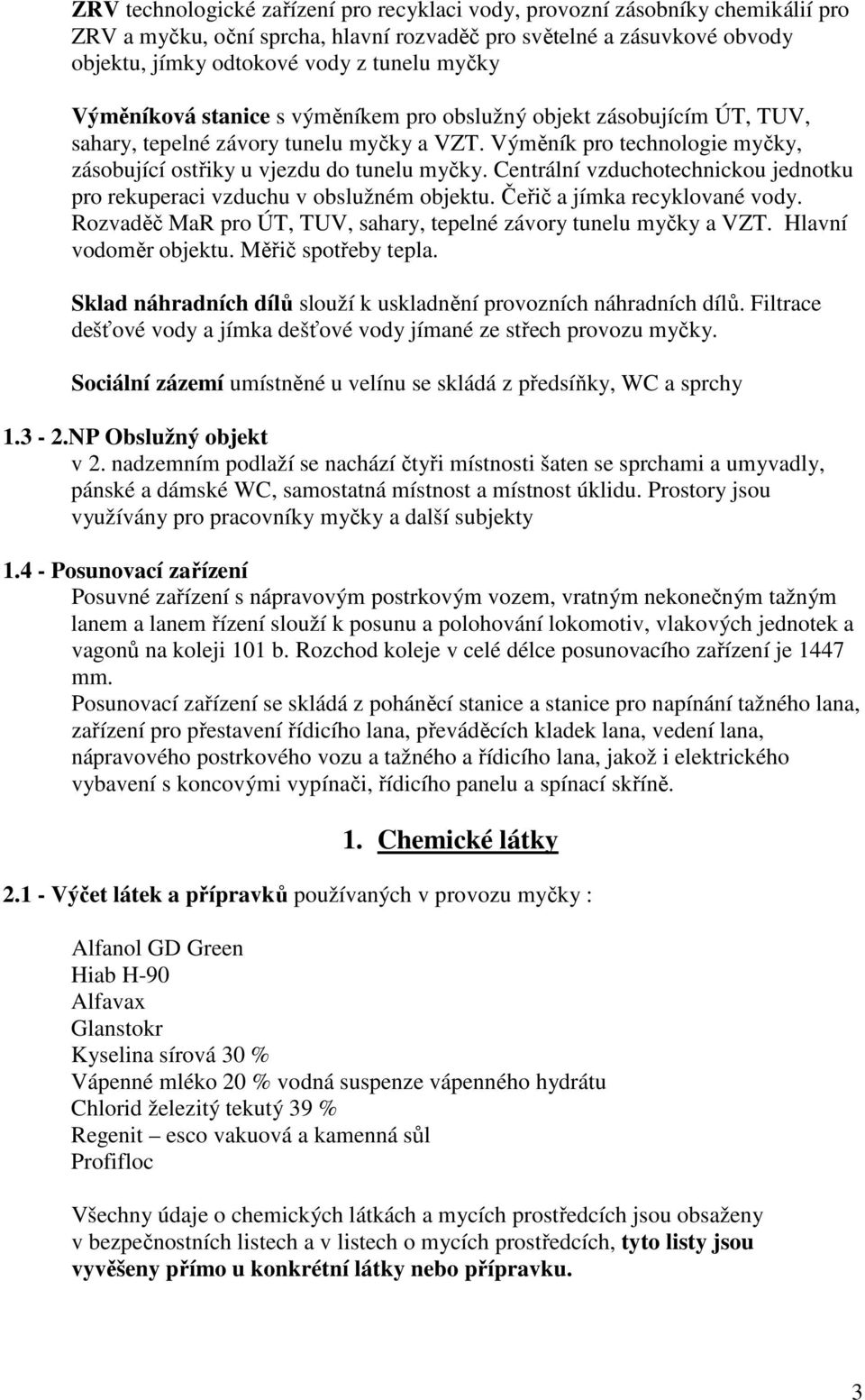

3 ZRV technologické zařízení pro recyklaci vody, provozní zásobníky chemikálií pro ZRV a myčku, oční sprcha, hlavní rozvaděč pro světelné a zásuvkové obvody objektu, jímky odtokové vody z tunelu myčky Výměníková stanice s výměníkem pro obslužný objekt zásobujícím ÚT, TUV, sahary, tepelné závory tunelu myčky a VZT. Výměník pro technologie myčky, zásobující ostřiky u vjezdu do tunelu myčky. Centrální vzduchotechnickou jednotku pro rekuperaci vzduchu v obslužném objektu. Čeřič a jímka recyklované vody. Rozvaděč MaR pro ÚT, TUV, sahary, tepelné závory tunelu myčky a VZT. Hlavní vodoměr objektu. Měřič spotřeby tepla. Sklad náhradních dílů slouží k uskladnění provozních náhradních dílů. Filtrace dešťové vody a jímka dešťové vody jímané ze střech provozu myčky. Sociální zázemí umístněné u velínu se skládá z předsíňky, WC a sprchy NP Obslužný objekt v 2. nadzemním podlaží se nachází čtyři místnosti šaten se sprchami a umyvadly, pánské a dámské WC, samostatná místnost a místnost úklidu. Prostory jsou využívány pro pracovníky myčky a další subjekty Posunovací zařízení Posuvné zařízení s nápravovým postrkovým vozem, vratným nekonečným tažným lanem a lanem řízení slouží k posunu a polohování lokomotiv, vlakových jednotek a vagonů na koleji 101 b. Rozchod koleje v celé délce posunovacího zařízení je 1447 mm. Posunovací zařízení se skládá z poháněcí stanice a stanice pro napínání tažného lana, zařízení pro přestavení řídicího lana, převáděcích kladek lana, vedení lana, nápravového postrkového vozu a tažného a řídicího lana, jakož i elektrického vybavení s koncovými vypínači, řídicího panelu a spínací skříně. 1. Chemické látky Výčet látek a přípravků používaných v provozu myčky : Alfanol GD Green Hiab H-90 Alfavax Glanstokr Kyselina sírová 30 % Vápenné mléko 20 % vodná suspenze vápenného hydrátu Chlorid železitý tekutý 39 % Regenit esco vakuová a kamenná sůl Profifloc Všechny údaje o chemických látkách a mycích prostředcích jsou obsaženy v bezpečnostních listech a v listech o mycích prostředcích, tyto listy jsou vyvěšeny přímo u konkrétní látky nebo přípravku. 3

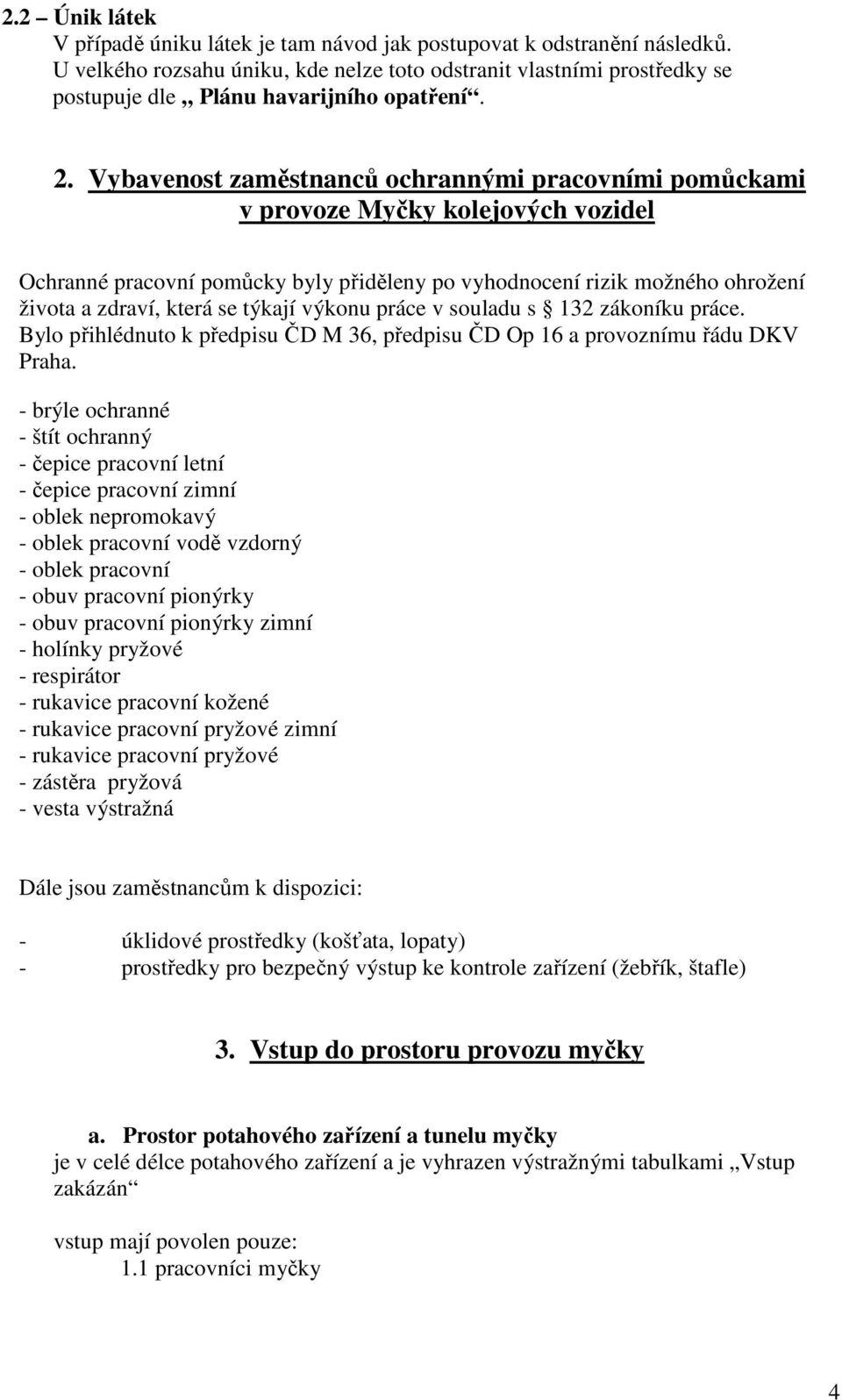

4 2.2 Únik látek V případě úniku látek je tam návod jak postupovat k odstranění následků. U velkého rozsahu úniku, kde nelze toto odstranit vlastními prostředky se postupuje dle Plánu havarijního opatření. 2. Vybavenost zaměstnanců ochrannými pracovními pomůckami v provoze Myčky kolejových vozidel Ochranné pracovní pomůcky byly přiděleny po vyhodnocení rizik možného ohrožení života a zdraví, která se týkají výkonu práce v souladu s 132 zákoníku práce. Bylo přihlédnuto k předpisu ČD M 36, předpisu ČD Op 16 a provoznímu řádu DKV Praha. - brýle ochranné - štít ochranný - čepice pracovní letní - čepice pracovní zimní - oblek nepromokavý - oblek pracovní vodě vzdorný - oblek pracovní - obuv pracovní pionýrky - obuv pracovní pionýrky zimní - holínky pryžové - respirátor - rukavice pracovní kožené - rukavice pracovní pryžové zimní - rukavice pracovní pryžové - zástěra pryžová - vesta výstražná Dále jsou zaměstnancům k dispozici: - úklidové prostředky (košťata, lopaty) - prostředky pro bezpečný výstup ke kontrole zařízení (žebřík, štafle) 3. Vstup do prostoru provozu myčky a. Prostor potahového zařízení a tunelu myčky je v celé délce potahového zařízení a je vyhrazen výstražnými tabulkami Vstup zakázán vstup mají povolen pouze: 1.1 pracovníci myčky 4

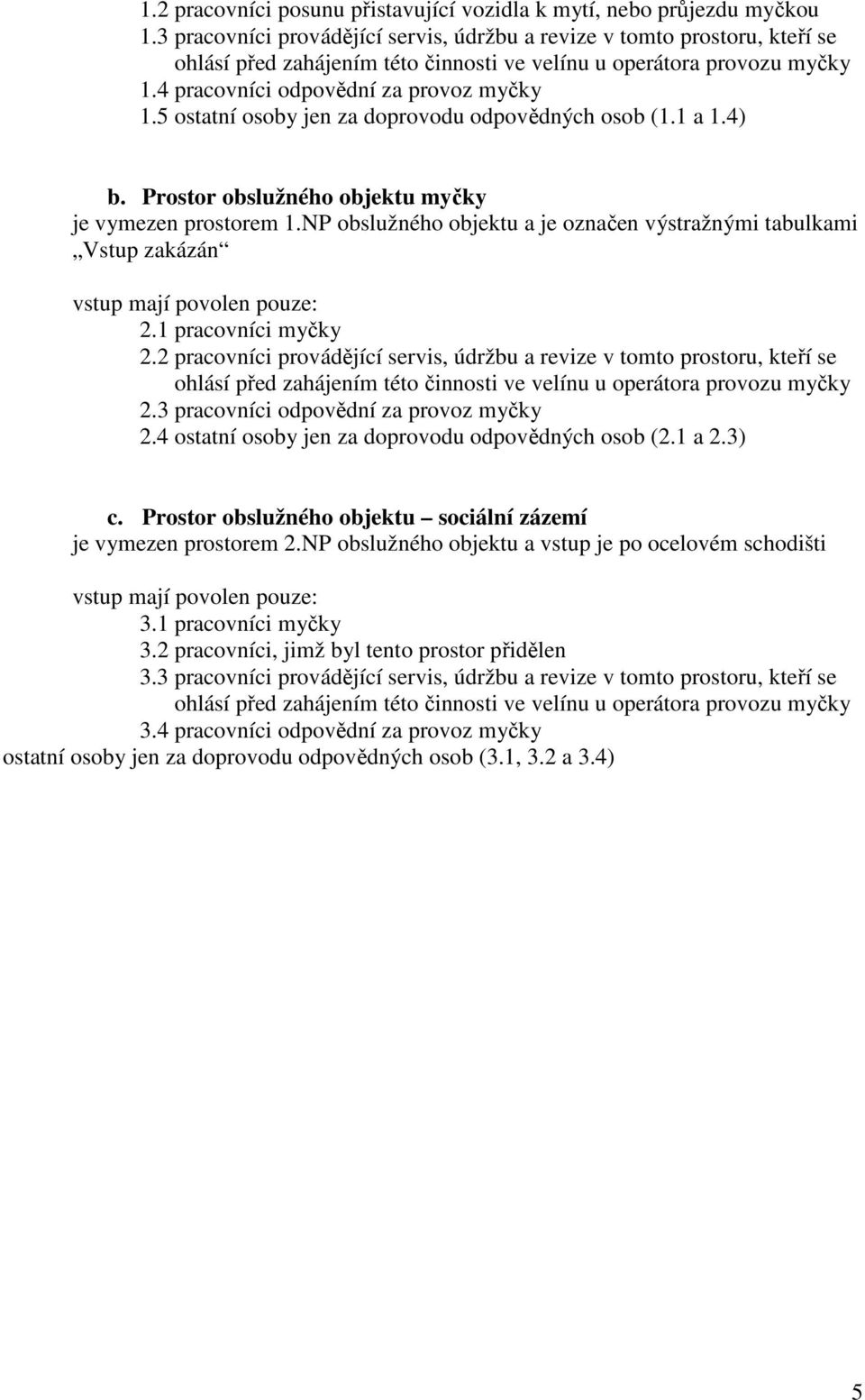

5 1.2 pracovníci posunu přistavující vozidla k mytí, nebo průjezdu myčkou 1.3 pracovníci provádějící servis, údržbu a revize v tomto prostoru, kteří se ohlásí před zahájením této činnosti ve velínu u operátora provozu myčky 1.4 pracovníci odpovědní za provoz myčky 1.5 ostatní osoby jen za doprovodu odpovědných osob (1.1 a 1.4) b. Prostor obslužného objektu myčky je vymezen prostorem 1.NP obslužného objektu a je označen výstražnými tabulkami Vstup zakázán vstup mají povolen pouze: 2.1 pracovníci myčky 2.2 pracovníci provádějící servis, údržbu a revize v tomto prostoru, kteří se ohlásí před zahájením této činnosti ve velínu u operátora provozu myčky 2.3 pracovníci odpovědní za provoz myčky 2.4 ostatní osoby jen za doprovodu odpovědných osob (2.1 a 2.3) c. Prostor obslužného objektu sociální zázemí je vymezen prostorem 2.NP obslužného objektu a vstup je po ocelovém schodišti vstup mají povolen pouze: 3.1 pracovníci myčky 3.2 pracovníci, jimž byl tento prostor přidělen 3.3 pracovníci provádějící servis, údržbu a revize v tomto prostoru, kteří se ohlásí před zahájením této činnosti ve velínu u operátora provozu myčky 3.4 pracovníci odpovědní za provoz myčky ostatní osoby jen za doprovodu odpovědných osob (3.1, 3.2 a 3.4) 5

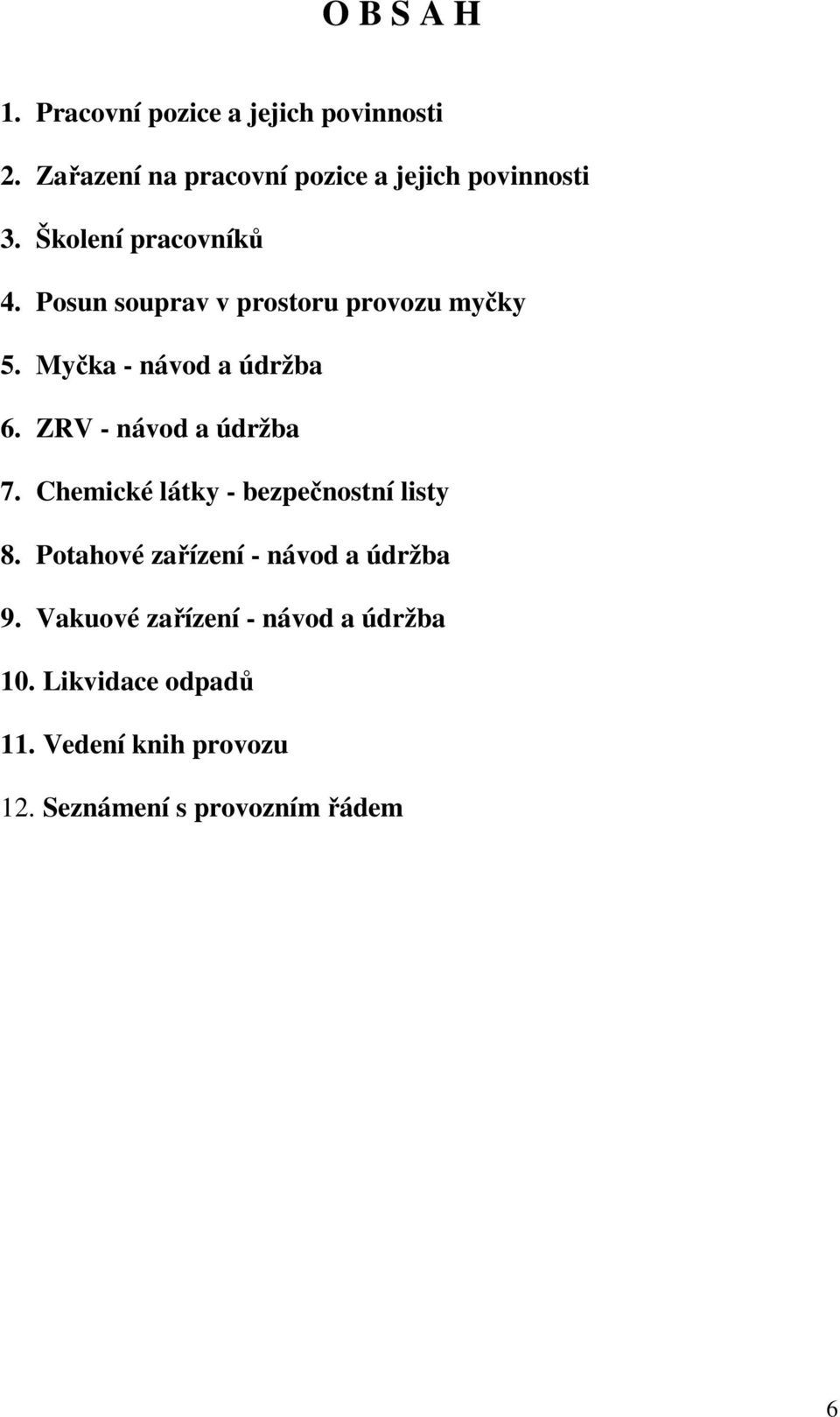

6 O B S A H 1. Pracovní pozice a jejich povinnosti 2. Zařazení na pracovní pozice a jejich povinnosti 3. Školení pracovníků 4. Posun souprav v prostoru provozu myčky 5. Myčka - návod a údržba 6. ZRV - návod a údržba 7. Chemické látky - bezpečnostní listy 8. Potahové zařízení - návod a údržba 9. Vakuové zařízení - návod a údržba 10. Likvidace odpadů 11. Vedení knih provozu 12. Seznámení s provozním řádem 6

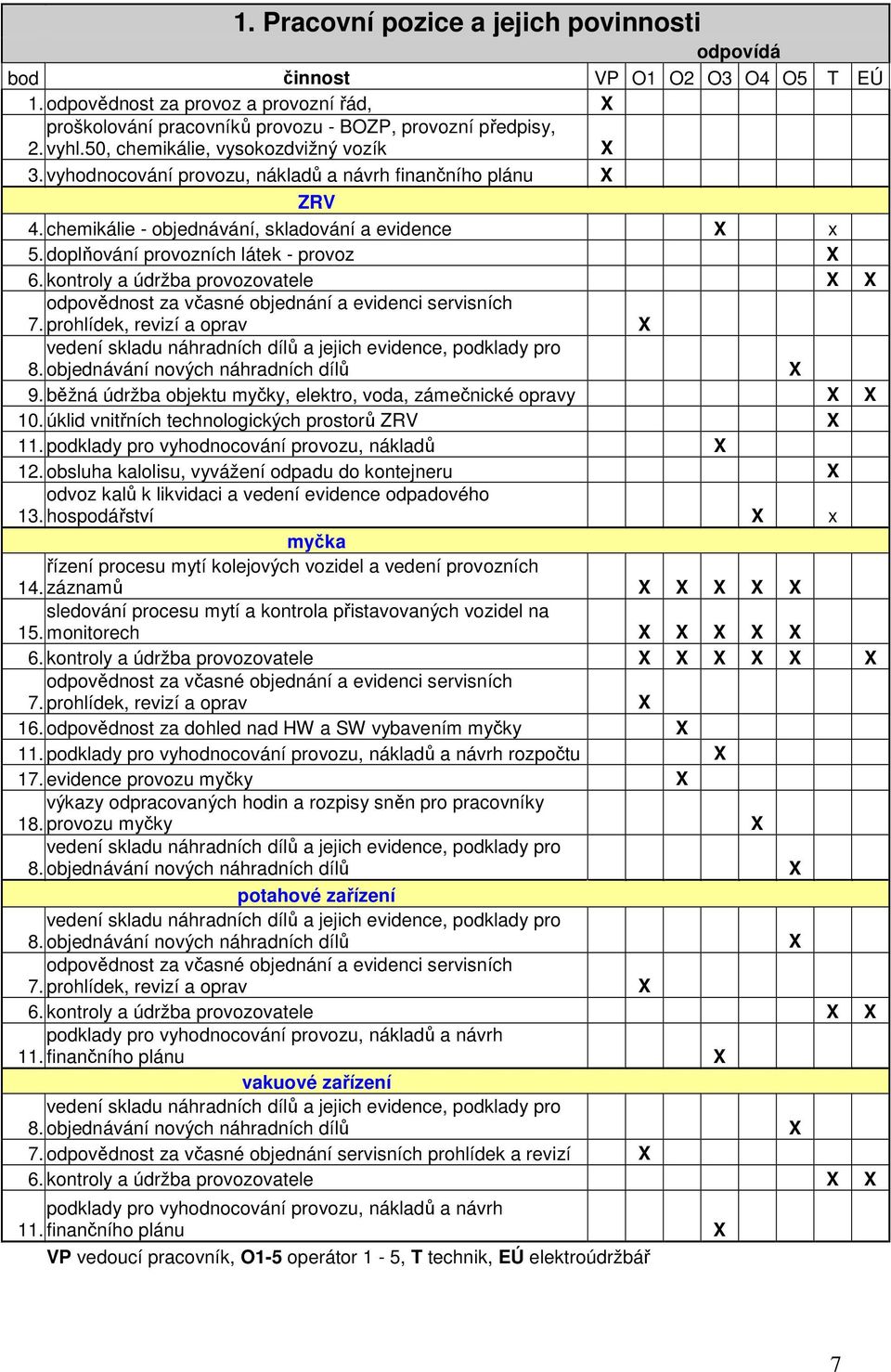

7 1. Pracovní pozice a jejich povinnosti odpovídá bod činnost VP O1 O2 O3 O4 O5 T EÚ 1. odpovědnost za provoz a provozní řád, proškolování pracovníků provozu - BOZP, provozní předpisy, 2. vyhl.50, chemikálie, vysokozdvižný vozík 3. vyhodnocování provozu, nákladů a návrh finančního plánu ZRV 4. chemikálie - objednávání, skladování a evidence x 5. doplňování provozních látek - provoz 6. kontroly a údržba provozovatele odpovědnost za včasné objednání a evidenci servisních 7. prohlídek, revizí a oprav vedení skladu náhradních dílů a jejich evidence, podklady pro 8. objednávání nových náhradních dílů 9. běžná údržba objektu myčky, elektro, voda, zámečnické opravy 10. úklid vnitřních technologických prostorů ZRV 11. podklady pro vyhodnocování provozu, nákladů 12. obsluha kalolisu, vyvážení odpadu do kontejneru odvoz kalů k likvidaci a vedení evidence odpadového 13. hospodářství x myčka řízení procesu mytí kolejových vozidel a vedení provozních 14. záznamů sledování procesu mytí a kontrola přistavovaných vozidel na 15. monitorech 6. kontroly a údržba provozovatele odpovědnost za včasné objednání a evidenci servisních 7. prohlídek, revizí a oprav 16. odpovědnost za dohled nad HW a SW vybavením myčky 11. podklady pro vyhodnocování provozu, nákladů a návrh rozpočtu 17. evidence provozu myčky výkazy odpracovaných hodin a rozpisy sněn pro pracovníky 18. provozu myčky vedení skladu náhradních dílů a jejich evidence, podklady pro 8. objednávání nových náhradních dílů potahové zařízení vedení skladu náhradních dílů a jejich evidence, podklady pro 8. objednávání nových náhradních dílů odpovědnost za včasné objednání a evidenci servisních 7. prohlídek, revizí a oprav 6. kontroly a údržba provozovatele podklady pro vyhodnocování provozu, nákladů a návrh 11. finančního plánu vakuové zařízení vedení skladu náhradních dílů a jejich evidence, podklady pro 8. objednávání nových náhradních dílů 7. odpovědnost za včasné objednání servisních prohlídek a revizí 6. kontroly a údržba provozovatele podklady pro vyhodnocování provozu, nákladů a návrh 11. finančního plánu VP vedoucí pracovník, O1-5 operátor 1-5, T technik, EÚ elektroúdržbář 7

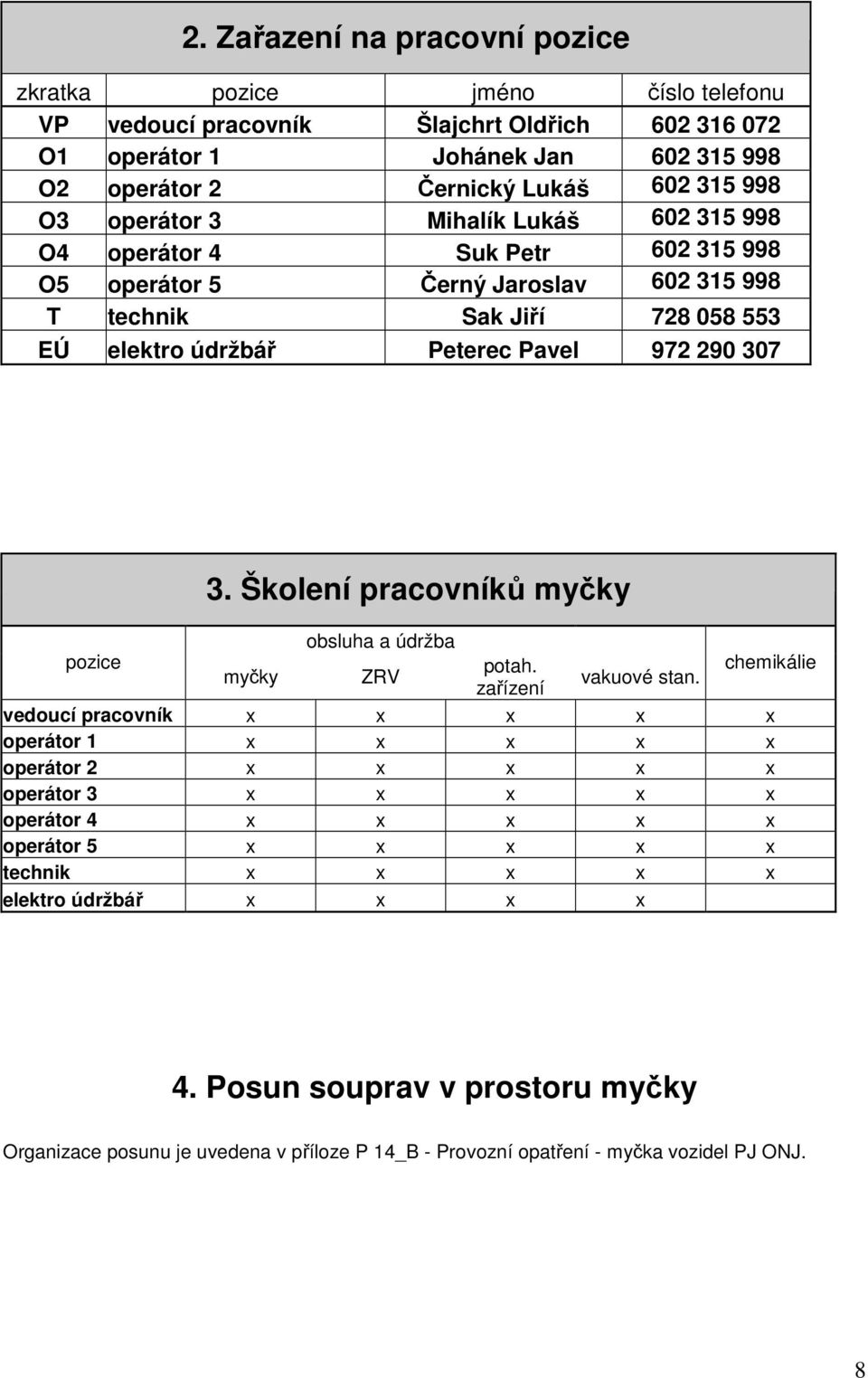

8 2. Zařazení na pracovní pozice zkratka pozice jméno číslo telefonu VP vedoucí pracovník Šlajchrt Oldřich O1 operátor 1 Johánek Jan O2 operátor 2 Černický Lukáš O3 operátor 3 Mihalík Lukáš O4 operátor 4 Suk Petr O5 operátor 5 Černý Jaroslav T technik Sak Jiří EÚ elektro údržbář Peterec Pavel Školení pracovníků myčky obsluha a údržba pozice potah. chemikálie myčky ZRV vakuové stan. zařízení vedoucí pracovník x x x x x operátor 1 x x x x x operátor 2 x x x x x operátor 3 x x x x x operátor 4 x x x x x operátor 5 x x x x x technik x x x x x elektro údržbář x x x x 4. Posun souprav v prostoru myčky Organizace posunu je uvedena v příloze P 14_B - Provozní opatření - myčka vozidel PJ ONJ. 8

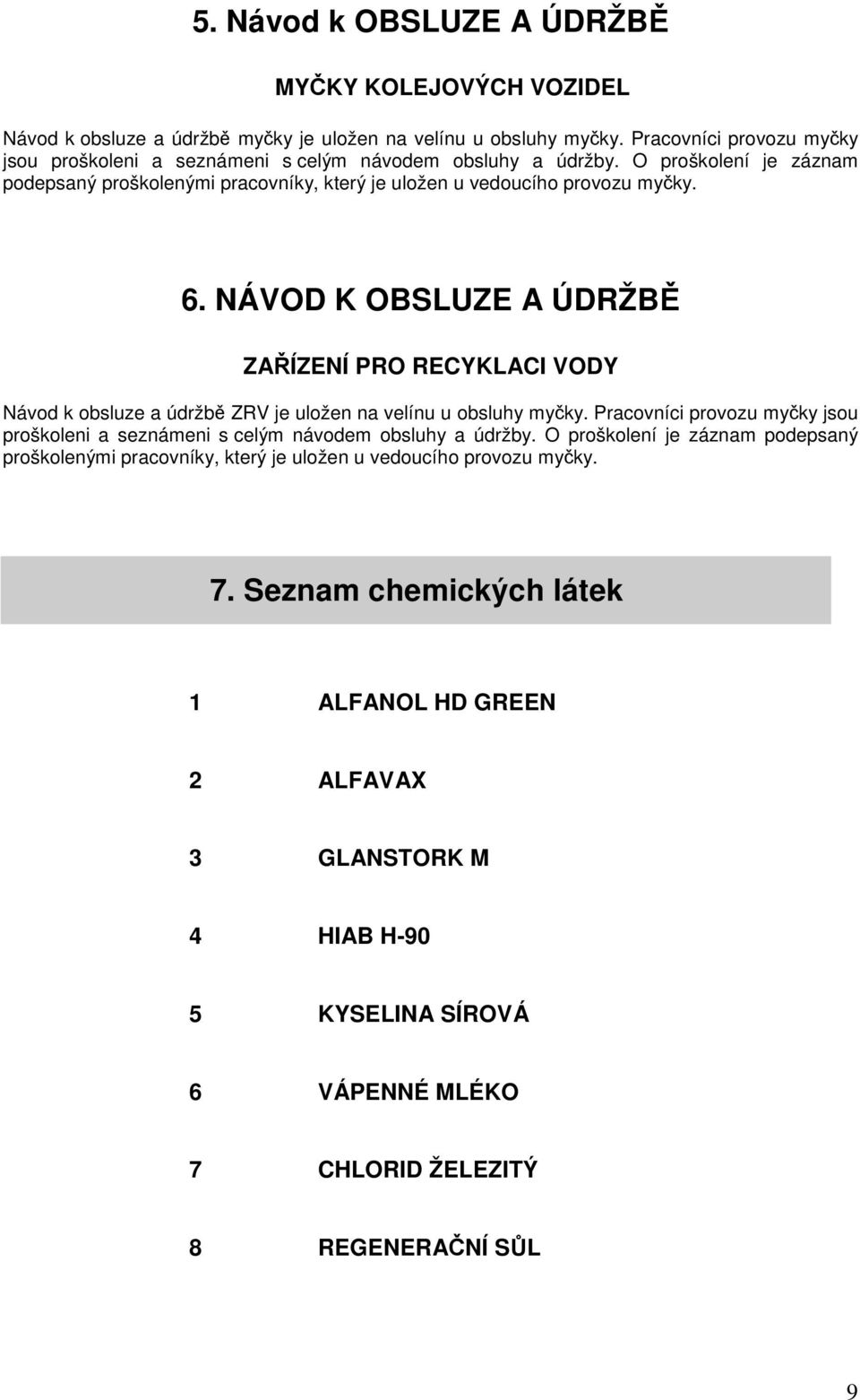

9 5. Návod k OBSLUZE A ÚDRŽBĚ MYČKY KOLEJOVÝCH VOZIDEL Návod k obsluze a údržbě myčky je uložen na velínu u obsluhy myčky. Pracovníci provozu myčky jsou proškoleni a seznámeni s celým návodem obsluhy a údržby. O proškolení je záznam podepsaný proškolenými pracovníky, který je uložen u vedoucího provozu myčky. 6. NÁVOD K OBSLUZE A ÚDRŽBĚ ZAŘÍZENÍ PRO RECYKLACI VODY Návod k obsluze a údržbě ZRV je uložen na velínu u obsluhy myčky. Pracovníci provozu myčky jsou proškoleni a seznámeni s celým návodem obsluhy a údržby. O proškolení je záznam podepsaný proškolenými pracovníky, který je uložen u vedoucího provozu myčky. 7. Seznam chemických látek 1 ALFANOL HD GREEN 2 ALFAVA 3 GLANSTORK M 4 HIAB H-90 5 KYSELINA SÍROVÁ 6 VÁPENNÉ MLÉKO 7 CHLORID ŽELEZITÝ 8 REGENERAČNÍ SŮL 9

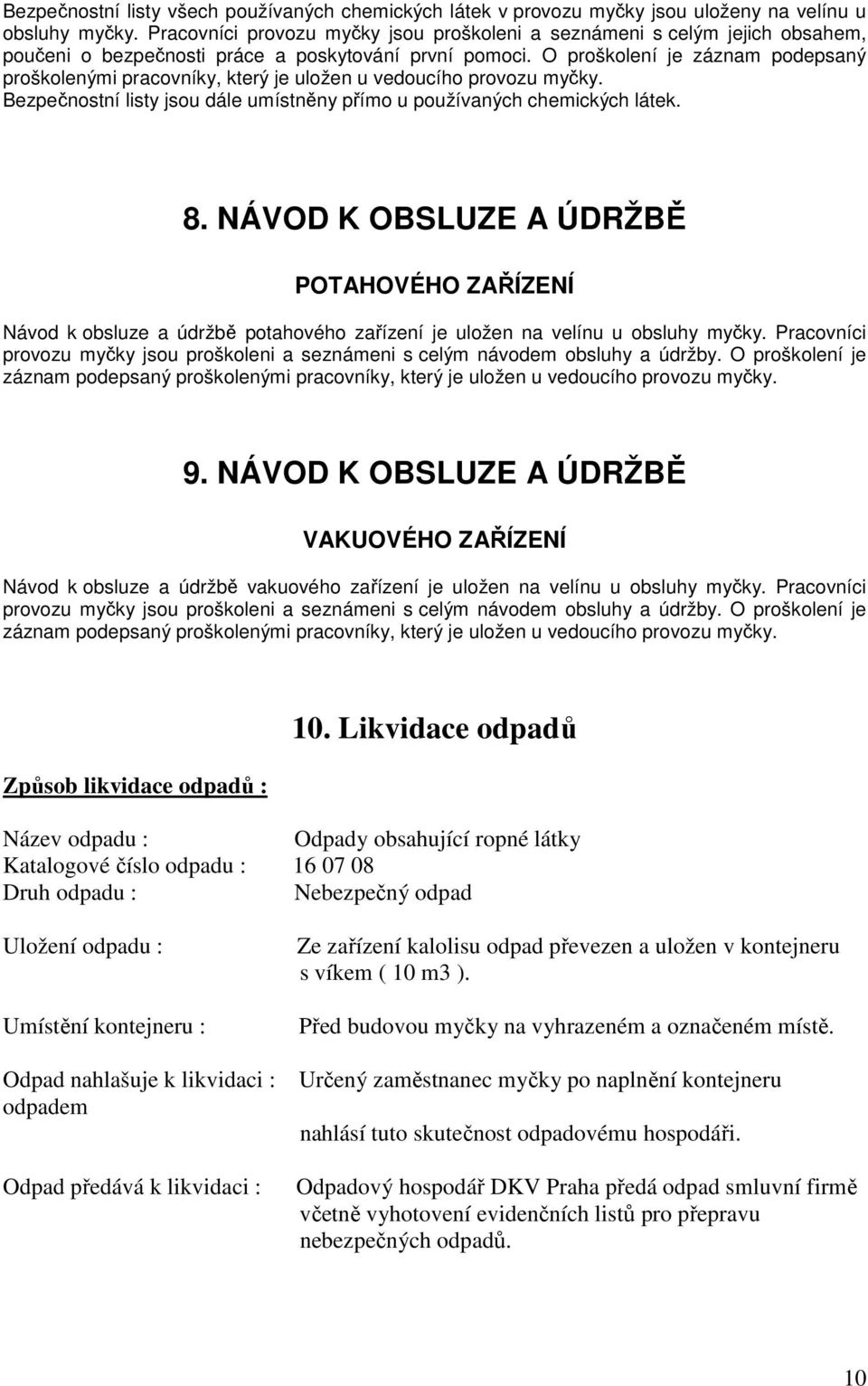

10 Bezpečnostní listy všech používaných chemických látek v provozu myčky jsou uloženy na velínu u obsluhy myčky. Pracovníci provozu myčky jsou proškoleni a seznámeni s celým jejich obsahem, poučeni o bezpečnosti práce a poskytování první pomoci. O proškolení je záznam podepsaný proškolenými pracovníky, který je uložen u vedoucího provozu myčky. Bezpečnostní listy jsou dále umístněny přímo u používaných chemických látek. 8. NÁVOD K OBSLUZE A ÚDRŽBĚ POTAHOVÉHO ZAŘÍZENÍ Návod k obsluze a údržbě potahového zařízení je uložen na velínu u obsluhy myčky. Pracovníci provozu myčky jsou proškoleni a seznámeni s celým návodem obsluhy a údržby. O proškolení je záznam podepsaný proškolenými pracovníky, který je uložen u vedoucího provozu myčky. 9. NÁVOD K OBSLUZE A ÚDRŽBĚ VAKUOVÉHO ZAŘÍZENÍ Návod k obsluze a údržbě vakuového zařízení je uložen na velínu u obsluhy myčky. Pracovníci provozu myčky jsou proškoleni a seznámeni s celým návodem obsluhy a údržby. O proškolení je záznam podepsaný proškolenými pracovníky, který je uložen u vedoucího provozu myčky. Způsob likvidace odpadů : 10. Likvidace odpadů Název odpadu : Odpady obsahující ropné látky Katalogové číslo odpadu : Druh odpadu : Nebezpečný odpad Uložení odpadu : Umístění kontejneru : Odpad nahlašuje k likvidaci : odpadem Odpad předává k likvidaci : Ze zařízení kalolisu odpad převezen a uložen v kontejneru s víkem ( 10 m3 ). Před budovou myčky na vyhrazeném a označeném místě. Určený zaměstnanec myčky po naplnění kontejneru nahlásí tuto skutečnost odpadovému hospodáři. Odpadový hospodář DKV Praha předá odpad smluvní firmě včetně vyhotovení evidenčních listů pro přepravu nebezpečných odpadů. 10

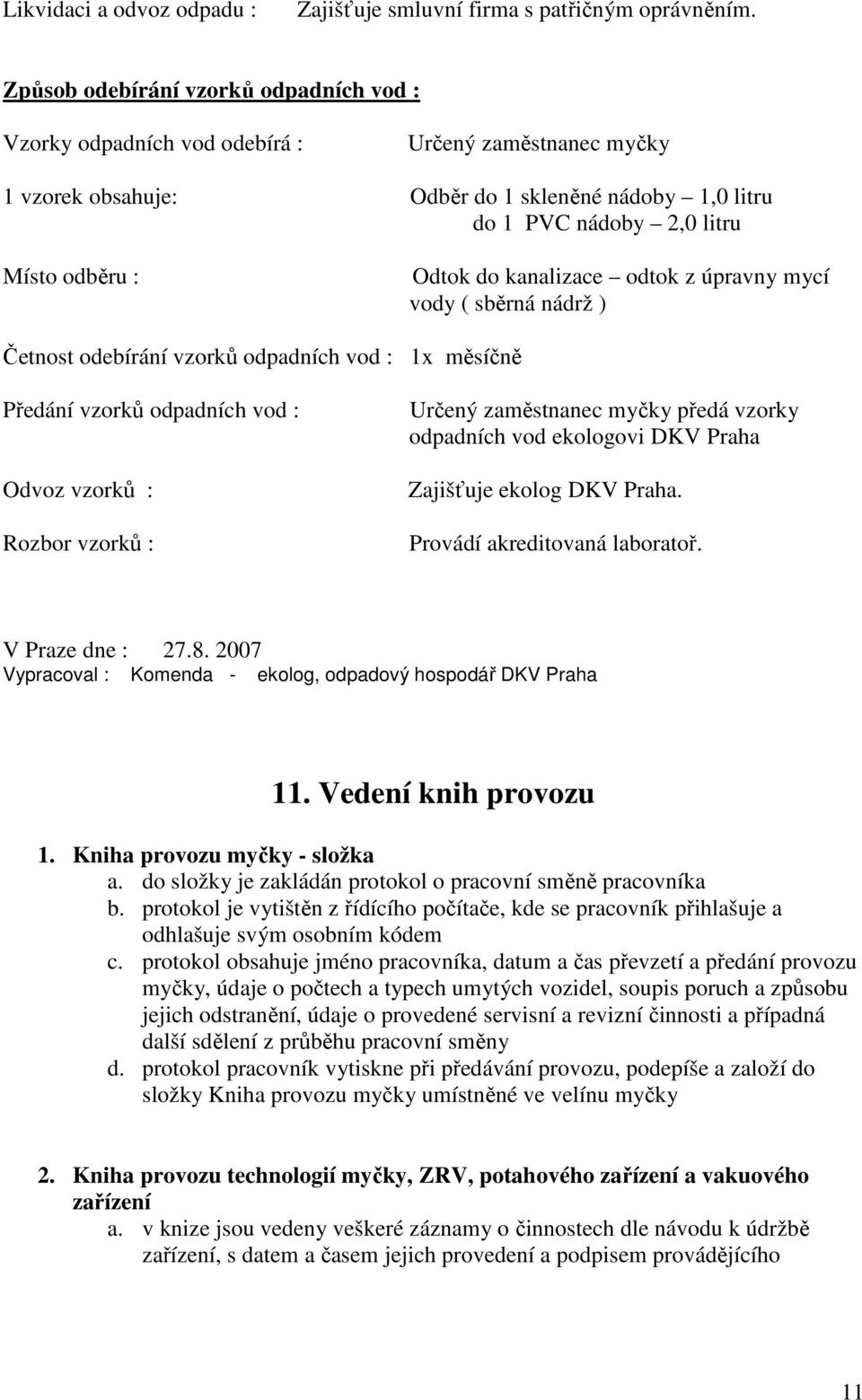

11 Likvidaci a odvoz odpadu : Zajišťuje smluvní firma s patřičným oprávněním. Způsob odebírání vzorků odpadních vod : Vzorky odpadních vod odebírá : Určený zaměstnanec myčky 1 vzorek obsahuje: Odběr do 1 skleněné nádoby 1,0 litru do 1 PVC nádoby 2,0 litru Místo odběru : Odtok do kanalizace odtok z úpravny mycí vody ( sběrná nádrž ) Četnost odebírání vzorků odpadních vod : 1x měsíčně Předání vzorků odpadních vod : Odvoz vzorků : Rozbor vzorků : Určený zaměstnanec myčky předá vzorky odpadních vod ekologovi DKV Praha Zajišťuje ekolog DKV Praha. Provádí akreditovaná laboratoř. V Praze dne : Vypracoval : Komenda - ekolog, odpadový hospodář DKV Praha 11. Vedení knih provozu 1. Kniha provozu myčky - složka a. do složky je zakládán protokol o pracovní směně pracovníka b. protokol je vytištěn z řídícího počítače, kde se pracovník přihlašuje a odhlašuje svým osobním kódem c. protokol obsahuje jméno pracovníka, datum a čas převzetí a předání provozu myčky, údaje o počtech a typech umytých vozidel, soupis poruch a způsobu jejich odstranění, údaje o provedené servisní a revizní činnosti a případná další sdělení z průběhu pracovní směny d. protokol pracovník vytiskne při předávání provozu, podepíše a založí do složky Kniha provozu myčky umístněné ve velínu myčky 2. Kniha provozu technologií myčky, ZRV, potahového zařízení a vakuového zařízení a. v knize jsou vedeny veškeré záznamy o činnostech dle návodu k údržbě zařízení, s datem a časem jejich provedení a podpisem provádějícího 11

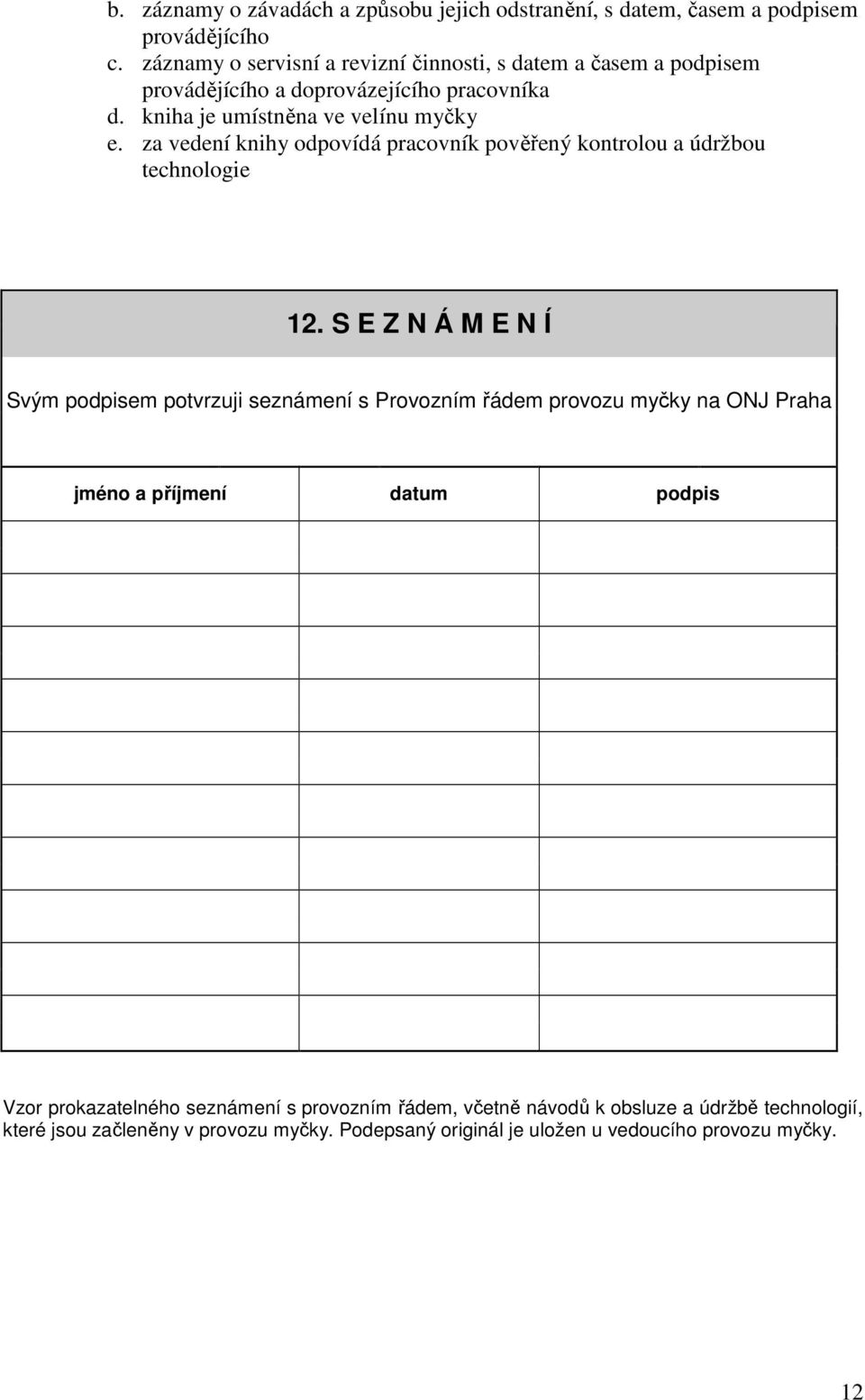

12 b. záznamy o závadách a způsobu jejich odstranění, s datem, časem a podpisem provádějícího c. záznamy o servisní a revizní činnosti, s datem a časem a podpisem provádějícího a doprovázejícího pracovníka d. kniha je umístněna ve velínu myčky e. za vedení knihy odpovídá pracovník pověřený kontrolou a údržbou technologie 12. S E Z N Á M E N Í Svým podpisem potvrzuji seznámení s Provozním řádem provozu myčky na ONJ Praha jméno a příjmení datum podpis Vzor prokazatelného seznámení s provozním řádem, včetně návodů k obsluze a údržbě technologií, které jsou začleněny v provozu myčky. Podepsaný originál je uložen u vedoucího provozu myčky. 12
