KATALOG PRŮMYSLOVÉ VYTÁPĚNÍ
|
|
- Silvie Havlová
- před 6 lety
- Počet zobrazení:
Transkript
1 KATALOG PRŮMYSLOVÉ VYTÁPĚNÍ AHU N Range AHU MANDÍK
2 2 OBSAH MANDÍK, a. s. O SPOLEČNOSTI... 3 HELIOS tmavý trubkový infrazářič plynový... 4 MONZUN plynový teplovzdušný ohřívač... 7 MONZUN-TE teplovzdušná jednotka teplovodní...11 DESTRATIFIKÁTOR podstropní ventilátor...14 KFR Pokojová klimatizace MANDÍK AIRSTREAM vratová clona...16 OSTATNÍ VÝROBNÍ PROGRAM...17 Sídlo společnosti

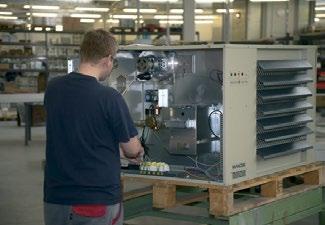

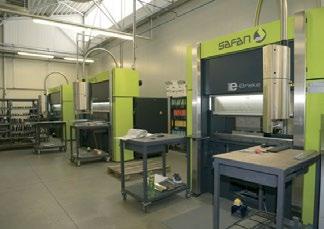

3 O společnosti MANDÍK, a. s. 3 MANDÍK, a. s. založená r je jedním z nejvýznamnějších výrobců vzduchotechnických komponentů a průmyslových vytápěcích systémů v České republice. Společnost MANDÍK, je ryze českou, rodinnou firmou. Na trhu se prosazuje především důrazem na kvalitní technické zpracování výrobků a maximální pružností ve vztahu k zákazníkům. Organizační struktura firmy zabezpečuje velmi rychlou reakční dobu celé společnosti na jakékoliv požadavky obchodních partnerů. Certifikáty MANDÍK, a. s. Současnou technickou vyspělost firmy dokumentují prestižní dodávky vzduchotechniky pro ty nejnáročnější projekty pražské metro, švýcarské tunely, finskou jadernou elektrárnu Olkiluoto, belgickou jadernou elektrárnu Doel, brazilskou jadernou elektrárnu Angra apod. ISO 9001 KTA 1401 Certifikát výrobku Všechny tyto dodávky jsou podmíněny dodržováním velmi striktních pravidel řízení jakosti nejen na úrovni ISO9001 ale i vyšších KTA1401 a 10CFR APP10. Veškerým know-how a certifikáty samozřejmě firma disponuje. Teritoriálně obchod MANDÍK, a. s. pokrývá kromě domácího trhu i většinu zemí Evropy a mnoho dalších, jako např. SAE, Tunis, Egypt, Brazílii atd. Certifikát Eurovent Certifikát MŽP dle nařízení Komise (EU) č. 2015/2067 Hygienický posudek Strategickou vizí MANDÍK, a. s. je rozvinout v Hostomicích českou firmu evropského významu na dodávkách vzduchotechnických a vytápěcích zařízení. Certifikát energetické účinnosti RLT-TÜV-01 Zkušební protokol TÜV SÜD Prohlášení o shodě Certifikát elektrické bezpečnosti klimatizačních jednotek Mandík včetně systému MaR Certifikát elektromagnetické kompatibility pro obytné a průmyslové prostředí klimatizačních jednotek Mandík včetně systému MaR Prohlášení o shodě ATEX

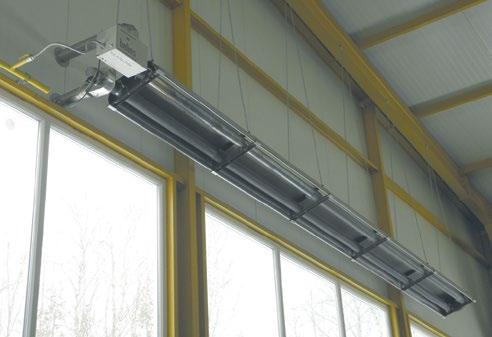

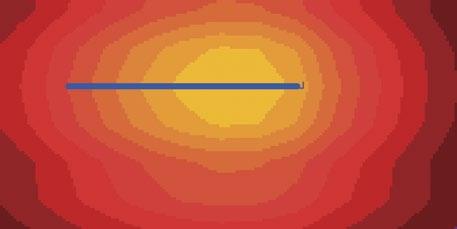

4 4 HELIOS Tmavý trubkový infrazářič plynový HELIOS Charakteristika vytápění tmavými infrazářiči HELIOS Infračervené záření se při dopadu na hmotu částečně odrazí a částečně absorbuje. Absorbované záření se přeměňuje v teplo pronikající tělem. Jedná se o obdobu slunečního záření, kdy i při nízkých teplotách dochází k pocitu tepelné pohody. Právě tento poznatek je využíván při návrhu vytápění infrazářičů HELIOS. Na rozdíl od teplovzdušného vytápění, kdy se nejteplejší vzduch soustřeďuje u stropu, je v našem případě efekt opačný. Stabilní přirozené tepelné klima je vytvářeno bez hluku, průvanu a víření prachu ekologicky příznivým způsobem. Záměrně snižujeme teplotu vzduchu v hale o 3 5 C a požadovanou tepelnou pohodu dosáhneme sálavým teplem infrazářičů. Jedná se tedy o jakési doplnění na požadovanou teplotu. Samotné snížení teploty vzduchu o 1 C přináší úsporu energie cca 7 %, tedy v daném případě %. Návrhový software HEFAISTOST Program Hefaistos slouží pro výpočet prostorového rozložení výsledné teploty a intenzity osálání v prostorách vytápěných tmavými infrazářiči Helios. S jeho pomocí lze optimalizovat návrh počtu, výkonu a rozmístění infrazářičů, tak aby byl dosažen optimální soulad mezi teplotní pohodou a investičními a provozními náklady. Vstupními daty jsou : požadovaná výsledná vnitřní teplota oblast umístění stavby venkovní výpočtová teplota lokality geometrie haly tepelně-technické vlastnosti obvodových konstrukcí jiné možné zdroje tepla Výstupem je : grafické znázornění intenzity osálání grafické znázornění výsledné teploty v hale celkové vyhodnocení navrženého vytápění Hodnoty platné při teplotě vzduchu 16,7 C Teplotní spektrum Intenzita sál. toku [E+1 W/m 2 ] více Výsledná teplota* [ C] více * zadaná požadovaná výsledná teplota je 18 C Software Hefaistos je ke stažení na
5 5 Výhody vytápění infrazářičem HELIOS úspora investice oproti instalaci klasického vytápění není třeba zřizovat kotelny, potrubní rozvody, vodní hospodářství apod. úspora provozních nákladů až 40 % provozní pohotovost zařízení není nutné chránit před mrazem nedochází ke ztrátám při dopravě media možnost zónového vytápění nezpůsobuje průvan a víření prachu regulace umožňující plně automatický provoz dvoustupňová regulace výkonu umožňuje další snížení provozních nákladů HELIOS Technické parametry infrazářičů řady Helios Typ infrazářiče Výkon jmenovitý [kw] Výkon minimální ZP [kw] Elektrický příkon [W] Spotřeba plynu max. ZP [m 3.h -1 ] 10-UD + 11,1 6, , ,8 20-UD + 19,2 10, , ,3 30-UD + 29,5 15, , ,8 40-UD + 37,6 19, , ,3 50-UD + 45,0 23, , ,3 10-ID + 11,1 6, , ,0 20-ID + 22,5 10, , ,0 30-ID + 32,8 15, , ,0 40-ID + 37,8 19, , ,0 Řada S 33-SUD + 32,3 16, , ,4 50-SUD + 57,0 23, , ,4 70-SUD+ 61,7 31, ,16 392,5 14,8 70-SID+ 61,7 31, ,16 304,7 20,2 100-SD+ 2 44, ,36 547,5 21,5 U, I značí tvar trubice Typy infrazářičů uvedených v tabulce mohou být v těchto provedeních: izolované dvoustupňové s nenakloněným reflektorem (0 ) s nakloněným reflektorem (15 ) zemní plyn (G20) propan/butan (G31/G30) propan (G31) Hmotnost [kg] Délka [m] Infrazářiče řady Helios Plynové infrazářiče Helios patří do kategorie tmavých infrazářičů, které pracují s povrchovou teplotou do 550 C, vyrábějí se v několika konstrukčních variantách, odlišujících se tvarem trubice, konstrukcí reflektoru a výkonem hořáku. Spalovací komora infrazářiče je vyrobena ze žáruvzdorné nerezové oceli, což výrazně prodlužuje životnost. Infrazářiče řady Helios S Plynové infrazářiče Helios řady S byly vyvinuty na základě poznatků a zkušeností s osvědčenou standardní řadou Helios. Použitím většího průměru topné trubice a standardně izolovaného reflektoru jsme dosáhli vyšší sálavé účinnosti. Infrazářiče Helios S patří ke špičce v kategorii tmavých infrazářičů. Přednosti infrazářičů řady Helios S vhodné pro instalace do velmi vysokých prostor vyšší sálavá účinnost dvoustupňový výkon a reflektor s izolací ve standardní verzi velké topné výkony až 90 kw instalace infrazářiče Helios detail hrdlového spoje topných trubek
6 6 Regulace HELIOS Příslušenství Ovládací skříň Ol umožňuje manuální řízení jednoho (OI 1) až šesti (OI 6) výkonově jednostupňových či dvoustupňových infrazářičů Helios. Přepínání výkonu u dvoustupňových infrazářičů je manuální. Ovládací skříň OI lze doplnit o termostat např. o programovatelný termostat TP 08, který umožňuje provoz a řízení infrazářičů Helios dle nastaveného programu. Ovládací skříň OID umožňuje plně automatický provoz a řízení jednoho (OID 1) až šesti (OID 6) výkonově jednostupňových či dvoustupňových infrazářičů Helios. Přepínání výkonu u dvoustupňových infrazářičů je plně automatické na základě vyhodnocení z teplotního čidla. Součástí regulátoru je teplotní čidlo pro snímání teploty ve vytápěném prostoru. Lze dodat externí čidlo pro snímání sálavé složky. ovládací skříň OI Ovládací skříň Siemens Climatix umožňuje plně automatický provoz a řízení infrazářičů Helios, automatické přepínání výkonu u výkonově dvoustupňových infrazářičů včetně snímaní sálavé složky teploty v teplotních zónách teplotními čidly. Všechny parametry regulace Siemens lze zadávat a sledovat přes PC pomocí libovolného webového prohlížeče bez dalších nákladů, pomocí TCP/IP komunikace. Ovládací skříň umožňuje připojení/ovládání externích zařízení např. okna, dveře, požární zařízení, klapky, ventilátory, plynoměry, uzávěry plynovodu apod. ovládací skříň OID ovládací skříň Siemens Climatix Příslušenství Ekonomizér AWTM protiproudý výměník využívající zbytkové teplo spalin k ohřevu vzduchu. Po spuštění infrazářiče proudí spaliny vnitřní teplosměnnou plochou ekonomizéru a postupně jej zahřívají. Jakmile dosáhne teplota ekonomizéru 42 C, spustí se vzduchový ventilátor, který vhání vzduch mezi vnější plášť a vnitřní teplosměnnou plochu, ohřátý vzduch vystupuje výstupním hrdlem a připojenou vyústkou nebo potrubím. Při poklesu teploty ekonomizéru pod 30 C se vzduchový ventilátor zastaví. Nutno provést odvod kondenzátu. Spalinovody a přívod spalovacího vzduchu spaliny se odvádí mimo vytápěný objekt pomocí potrubí odtahu spalin (kouřovodu), který může být v provedení nerezovém či z jiného vhodného materiálu. Přívod vzduchu lze provést z venkovního prostoru pomocí soustavy přívodního potrubí, např. hliník, nerez apod. Veškeré nabízené komponenty potrubí odtahu spalin a sání vzduchu najdete v technických podkladech systémy odvodu spalin a přisávání vzduchu. Ekonomizér AWTM protiproudý výměník tepla Zavěšení infrazářiče a připojovací hadice infrazářič můžeme zavěsit na určené místo pomocí závěsných řetízků a karabin. Připojení infrazářiče na plynové potrubí realizujeme přes ½ nebo ¾ pružnou plynovou hadici. nerezové potrubí odtahu spalin a přisávání vzduchu závěsný materiál a plynová hadice
7 MONZUN Teplovzdušný plynový ohřívač 7 Plynové teplovzdušné ohřívače Monzun jsou určeny pro teplovzdušné vytápění velkých interiérů jako jsou dílny, průmyslové haly, tělocvičny, apod. Z hlediska plynového zařízení se jedná o plynové spotřebiče s nuceným odtahem spalin typu B (otevřený spotřebič) nebo typu C (uzavřený spotřebič). Jednotky jsou vybaveny kompletní regulací a automatikou zajišťující bezpečný provoz. Jednotky Monzun se vyrábějí v šesti výkonových řadách od 11,6 kw do 58,3 kw. MONZUN Teplovzdušné plynové ohřívače Monzun je možné instalovat na stěnu budovy, nebo jako podstropní varianty podvěsit pod strop budovy. Pro všechny varianty zavěšení je patřičné příslušenství, jak v podobě závěsných prvků, tak i v příslušenství, které zajišťuje přívod čerstvého vzduchu. účinnost spalování až 95,8 % celonerezový výměník plynulá modulace výkonu přetlakový hořák nízké emise oxidu dusíku NO x Parametry plynových teplovzdušných ohřívačů Monzun Typ jednotky Topný výkon maximální [kw] Topný výkon minimální [kw] Max. průtok vzduchu [m 3 /h] Dosah* [m] Zvýšení teploty vzduchu Δt [ C] Hmotnost [kg] 15 15,6 11, , ,4 11, , ,1 23, , , , ,9 36, , ,3 36, ,9 118 * ve volném prostoru, zbytková rychlost 0,25 m.s -1 ** udávaný topný výkon se vztahuje pro palivo G20 (zemní plyn)
8 8 Regulace MONZUN Příslušenství Termostat TP 08 (programovatelný termostat) umožňuje automatické řízení jednotky Monzun v závislosti na teplotě, popřípadě na teplotě a nastavitelném týdenním programu. Ovládací skříň MC umožňuje manuální řízení jednotky Monzun v režimech zima (topení) a léto (ventilace). Pro režim zima je možné ovládací skříň doplnit o termostat např. o programovatelný termostat TP 08. Řízení výkonu teplovzdušných ohřívačů Monzun je řešeno manuálně, otáčením kolečka, kde jsi uživatel může zvolit výkon ohřívače v rozsahu %. termostat TP 08 Ovládací skříň MCM digitální, plně dotykový, podsvícený regulátor umožňuje automaticky provoz a řízení ohřívače Monzun. Modulace výkonu u jednotek Monzun je plně automatická na základě vyhodnoceni z teplotního čidla. Regulace umožňuje řídit ohřívač v časovém programu, ve kterém lze nastavit průběh pracovního týdne s šesti změnami pro každý den. Regulátor dále nabízí možnost sepnutí ventilátoru bez nutnosti chodu plynového hořáku, což v letních měsících umožní cirkulaci vzduchu v prostorech, kde se ohřívač nachází a tím zajistí uživatelsky příjemnější prostředí. Ovládací skříň Siemens Climatix umožňuje plně automatický provoz a řízení jednotek Monzun, přepínání/modulace výkonu u jednotek Monzun je plně automatické na základě vyhodnocení z teplotního čidla. Všechny parametry regulace Siemens lze zadávat a sledovat přes PC pomocí libovolného webového prohlížeče bez dalších nákladů, pomocí TCP/IP komunikace. Ovládací skříň umožňuje připojení/ovládání externích zařízení např. okna, dveře, požární zařízení, klapky, ventilátory, plynoměry, uzávěry plynovodu apod. Ovládací skříň SGF 24M zajišťuje ovládání klapek směšovací komory ovládané servopohonem u ohřívačů Monzun se směšovací komorou. Ovládání umožňuje poměrové nastavení klapek směšovací komory na přívodu čerstvého a vnitřního vzduchu v rozsahu 0 až 100 %. Ovládací skříň zajišťuje napájení servopohonu Belimo. ovládací skříň MC ovladací skříň MCM ovládací skříň Siemens Climatix ovládací skříň SGF 24M
9 Příslušenství 9 Spalinovody a přívod spalovacího vzduchu spaliny se odvádí mimo vytápěný objekt pomocí potrubí odtahu spalin (kouřovodu), který může být v nerezovém či hliníkovém provedení. Přívod vzduchu lze provést z venkovního prostoru pomocí přívodního potrubí. Veškeré nabízené komponenty potrubí odtahu spalin a sání vzduchu najdete v technických podkladech systémy odvodu spalin a přisávání vzduchu. Konzole ohřívače Monzun je možné instalovat na zeď pomocí pevné nebo otočné nosné konzole. nerezové potrubí odtahu spalin a přisávání vzduchu MONZUN Příslušenství Závěs ohřívače ohřívače v podstropním provedení je možné zavěsit pod strop budovy. nosná konzole (sada) Plynová hadice ohřívače Monzun se na plynovodní potrubí připojují pomocí pohyblivé plynové hadice. závěs jednotky sestavy (sada) plynová hadice (nerezová, pružná) Vyústi Základní žaluzie standardní žaluzie horizontální instalovaná na výtlaku jednotky Monzun je určena k usměrnění výfuku proudu vzduchu. Osazuje se na čelní stranu jednotky pro vodorovnou (nástěnnou) instalaci. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Čelní úhlová vyúsť určena k usměrnění vyfukovaného vzduchu do stran. Osazuje se na čelní stranu jednotky Monzun pro vodorovnou (nástěnnou) instalaci. Každý list vyústi je možno samostatně nastavit. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. ohřívač Monzun se základní žaluzií čelní úhlová vyúsť
10 10 MONZUN Příslušenství Vyúsť svislá úhlová určena pro svislou (podstropní) instalaci na výtlaku jednotky Monzun, je určena k svislému výfuku proudu vzduchu, popřípadě k rozptýlení do stran. Každý list vyústi je možno samostatně nastavit. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Příruba umožňuje napojení na VZT potrubí případně jiné aplikace. Příruba je vyrobena z pozinkovaného plechu. vyúsť svislá úhlová Ostatní příslušenství Směšovací komora ohřívače Monzun je možné dovybavit směšovací komorou ke směšování venkovního a oběhového vzduchu. Skládá se z tělesa vyrobeného z pozinkovaného plechu a ze žaluziových klapek určených k nastavení zvoleného poměru vzduchu v rozsahu 0 až 100 %. Pro venkovní vzduch je klapka těsná, pro oběhový jsou klapky netěsné. Regulační klapky jsou mechanicky spřažené s ovládáním ručním (provedení.01) nebo servopohonem (provedení.57). Směšovací komoru je možné dodat v provedení s filtrem nebo bez filtru. Hlavice střešní určena k nasávání venkovního vzduchu z prostoru nad střechou. Skládá se z tělesa a stříšky hlavice, vše je vyrobeno z pozinkovaného plechu. V tělese střešní hlavice je osazen kapsový filtr. Znečištění filtru je hlídáno diferenčním manostatem. ohřívač Monzun s přírubou pro napojení na VZT potrubí směšovací komora Žaluzie protidešťová určena k zakončení dílu průchodového na venkovní stěně. Je standardně vyrobena z pozinkovaného plechu. Ostatní možné varianty dle technických podkladů. hlavice střešní žaluzie protidešťová
11 MONZUN TE Teplovzdušná jednotka teplovodní 11 Teplovzdušné jednotky s vodním výměníkem Monzun TE jsou určeny pro teplovzdušné vytápění (případně větrání) místností, dílen, průmyslových hal, tělocvičen, apod. Topné médium je teplá voda. Vyrábějí se ve třech velikostech, s jednořadými až čtyřřadými výměníky. Jednotky jsou osazeny axiálními ventilátory. Jsou určeny pro nástěnnou nebo podstropní montáž. V sestavě se směšovací komorou mohou sloužit pro větrání prostoru. Maximální teplota vody na vstupu do jednotky je 100 C a maximální tlak je 1,4MPa. Elektrické krytí jednotky je IP54. MONZUN TE Z hlediska elektroinstalace je možné jednotky dodat v těchto provedeních provedení B bez rozšířené elektroinstalace (neumožňuje připojit termostat a jiná podobná zařízení) provedení BT umožňující připojení termostatu (1 ks termostatu umožňuje ovládání 1 ks jednotky) provedení BTM umožňující připojení několika jednotek na jeden termostat provedení BTP provedení BT + tepelná ochrana motoru ventilátoru provedení BTPM provedení BTM + tepelná ochrana motoru ventilátoru provedení 1 jednofázové připojení provedení 3 třífázové připojení Parametry teplovodních teplovzdušných jednotek Monzun TE Typ jednotky Teplovodní jednotka Monzun TE Průtok vzduchu [m 3 /hod.] Výkon* [kw] Hmotnost [kg] El. příkon [W] Dosah proudění vzduchu ** [m] Zvýšení teploty vzduchu ΔT [ C] Monzun TE , Monzun TE Monzun TE ,8 Monzun TE , Monzun TE , ,1 Monzun TE , ,2 Monzun TE ,6 Monzun TE , ,8 Monzun TE ,3 Monzun TE , Monzun TE , ,5 Monzun TE , ,9 Monzun TE , ,6 Monzun TE , ,9 Monzun TE , ,1 Monzun TE ,7 Monzun TE , Monzun TE , ,7 Monzun TE , ,6 Monzun TE , ,2 Monzun TE , ,3 Monzun TE , ,6 Monzun TE , ,7 Monzun TE , ,3 Monzun TE , ,9 Monzun TE ,1 Monzun TE , ,7 Monzun TE ,8 Monzun TE , ,1 Monzun TE , ,7 Monzun TE ,4 Monzun TE , ,8 Monzun TE , ,8 Monzun TE , ,8 * uvedené výkony platí při t.s. vody 90/70 C a vstupní teplotě vzduchu 15 C; ** zbytková rychlost 0,25 m/s
12 12 Regulace MONZUN TE Příslušenství Termostat TP 08 (programovatelný termostat) umožňuje manuální ovládání vzduchového ventilátoru jednotky Monzun TE (popřípadě více jednotek v případě provedení BTM) v závislosti na teplotě a nastavitelném týdenním programu. Termostat lze použít i pro ovládání čerpadla příslušného topného okruhu. Protizámrazový termostat je určen k zastavení chodu ventilátoru při poklesu teploty výstupní vody pod 6 C, popřípadě k zaslání signálu pro zavření regulační klapky pro přívod čerstvého vzduchu u směšovací komory ovládané servopohonem (provedení.57). termostat TP 08 Ovládací skříň SGF 24VM je určena k ovládání klapek směšovací komory ovládané servopohonem (provedení.57). Dále umožňuje připojení protinámrazového termostatu a tím zaručuje ochranu výměníku proti zamrznutí vody. Ovládací skříň zajišťuje napájení servopohonu Belimo. protizámrazový termostat ovládací skříň SGF 24VM Regulátor otáček ventilátoru P-E umožňuje plynulou změnu otáček ventilátoru pomocí kruhového přepínače. regulátor otáček P-E-2,5 10 Příslušenství Nosná konzole jednotky je možné instalovat na zeď pomocí pevné nosné konzole. Závěs jednotky jednotky v podstropním provedení je možné podvěsit pod strop budovy. nosná konzole jednotky (sada) závěs jednotky (sada)
13 13 Vyústi Základní žaluzie standardní žaluzie horizontální instalovaná na výtlaku jednotky Monzun TE, je určena k usměrnění výfuku proudu vzduchu. Osazuje se na čelní stranu jednotky pro vodorovnou (nástěnnou) instalaci ve standardním provedení nebo provedení se stranovou vyústí. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Vyúsť stranová je určena k usměrnění výfuku proudu vzduchu do stran. Osazuje se na čelní stranu jednotky Monzun TE pro vodorovnou (nástěnnou) instalaci v kombinaci se standardní základní žaluzií. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. jednotka Monzun TE se základní žaluzií MONZUN TE Příslušenství Vyúsť svislá úhlová je určena pro svislou (podstropní) instalaci na výtlaku jednotky Monzun TE, je určena k svislému výfuku proudu vzduchu, popřípadě k rozptýlení do stran. Každý list vyústi je možno samostatně nastavit. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. vyúsť stranová Vyúsť svislá křížová je určena pro svislou (podstropní) instalaci na výtlaku jednotky Monzun TE, slouží k usměrnění výfuku proudu vzduchu do čtyř stran. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. vyúsť svislá úhlová Ostatní příslušenství Směšovací komora je určená k směšování venkovního a oběhového vzduchu. Skládá se z tělesa vyrobeného z pozinkovaného plechu a ze třech žaluziových klapek určených k nastavení zvoleného poměru vzduchu v rozsahu 0 až 100 %. Pro venkovní vzduch je klapka těsná, pro oběhový jsou dvě klapky netěsné. Regulační klapky jsou mechanicky spřažené s ovládáním ručním (provedení.01) nebo servopohonem se spojitou regulací (provedení.57). Směšovací komora se dodává v provedení s filtrem nebo bez filtru. Hlavice střešní je určena k nasávání venkovního vzduchu z prostoru nad střechou. Skládá se z tělesa a stříšky hlavice, vše je vyrobeno z pozinkovaného plechu. V tělese střešní hlavice je osazen kapsový filtr. Znečištění filtruje hlídáno diferenčním manostatem. vyúsť svislá křížová směšovací komora Žaluzie protidešťová je určena k zakončení dílu průchodového na venkovní stěně. Je standardně vyrobena z pozinkovaného plechu. Ostatní možné varianty dle technických podkladů TPM 079/01. hlavice střešní žaluzie protidešťová

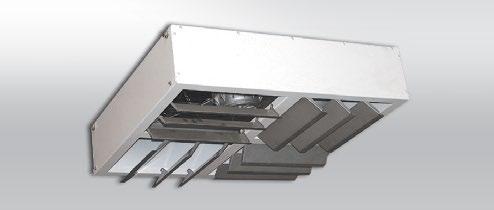

14 14 DESTRATIFIKÁTOR Podstropní ventilátor DESTRATIFIKÁTOR Destratifikátor podstropní ventilátor zajišťuje nucené proudění vzduchu směrem dolů (do pracovní zóny) a tím snižuje teplotní spád mezi horní a spodní částí haly, přispívá tím ke zvýšení hospodárnosti vytápění průmyslových hal, především v kombinaci s teplovzdušným vytápěním. Destratifikátor podstropní ventilátor je vybaven termostatem, který řídí chod ventilátoru. Destratifikátor se vyrábí ve třech výkonových řadách o průtoku vzduchu od m 3 /hod. do m 3 /hod. Typ podstropního ventilátoru D1 D2 D3 Průtok vzduchu při 20 C [m 3 /hod.] Příkon ventilátoru [A] Proud B [A] 1,15 2,10 2,40 Otáčky ventilátoru [ot. /min.] Hladina akustického tlaku* [db (A)] Elektrické připojení 230 V / 50 Hz Jištění doporučené 6 A Krytí IP 20 * hodnota při šíření hluku ve volném poli ve vzdálenosti 7 m pro D1, 10 m pro D2, 13 m pro D3 Příslušenství Závěsný materiál podstropní ventilátory se instalují pod strop zavěšením pomocí řetězu a karabin. Regulátor otáček ventilátoru P-E umožňuje plynulou změnu otáček ventilátoru pomocí kruhového přepínače. řetěz + karabiny pro zavěšení podstropního ventilátoru regulátor otáček P-E-2,5 instalace podstropního ventilátoru regulátor otáček P-E-6
15 KFR Pokojová klimatizace MANDÍK 15 Popis zařízení Pokojové klimatizace MANDÍK KFR jsou určeny k vytápění a chlazení domácností i kancelářských prostor. Díky invertorové technologii zaručují nízké provozní náklady a šetrnost k životnímu prostředí. KFR Plynulá změna otáček kompresoru invertorem zajišťuje nejvyšší energetickou účinnost ve všech provozních režimech klimatizace. A+++ Klimatizace KFR zajistí tepelně stálé prostředí vaší domácnosti či kanceláře v zimních i letních měsících. Díky funkci odvlhčení a za pomoci ionizačního filtru jsou klimatizace schopné vytvořit čistější a tím i zdravější prostředí vaší domácnosti nebo kanceláře. Výhody Nízké provozní náklady díky použité invertorové technologii Energetická třída A++ pro chlazení, A+ až A+++ pro vytápění Vytápění je schopné pracovat do venkovní teploty až -15 C Šetrné k životnímu prostředí provoz jednotek je bez škodlivých látek vypouštěných do okolního prostředí (0 emise) a negativních vlivů na životní prostředí Technické parametry Model KFR-09GW/BP KFR-12GW/BP Napájení V-Hz V~ 50Hz, 1f V~ 50Hz, 1f Chlazení Jmenovitý výkon (rozsah ) W 2638 ( ) 3517 ( ) Chlazení Příkon W Topení Jmenovitý výkon (rozsah ) W 2931( ) 3810 ( ) Topení Příkon W Sezónní chlazení Třída energetické účinnosti A++ A++ Topení (Průměrná) Pdesignh kw 2,2 2,3 Třída energetické účinnosti A+ A+ Topení (Teplejší) Pdesignh kw 2,8 2,9 Třída energetické účinnosti A+++ A+++ Mezní provozní teplota topení Tol oc Max.příkon W Vzduchový výkon vnitřní jednotky (Hi/Mi/Lo) m 3 /h 420/320/ /470/370 Hladina akustického tlaku vnitřní jednotky (Hi/Mi/Lo/Si) db(a) 40/34/29.5/25 41/36/28/23 Hladina akustického výkonu vnitřní jednotky (Hi) db(a) Vnitřní jednotka Rozměry (š h v) mm Hmotnost netto/brutto Kg 6,8/8,9 7,2/9,6 Vzduchový výkon venkovní jednotky m 3 /h Hladina akustického tlaku venkovní jednotky db(a) 55,5 56 Hladina akustického výkonu venkovní jednotky db(a) Venkovní jednotka Rozměry (š h v) mm Hmotnost netto/brutto Kg 25,2 / 27,4 25,5 / 27,7 Chladivo Typ R410A R410A GWP Tlačná strana / Vratná strana mm (inch) 1/4" / 3/8" 1/4" / 3/8" Potrubí chladiva Max. délka potrubí chladiva m Max. výškový rozdíl m Termostat typ Dálkové ovládání Dálkové ovládání

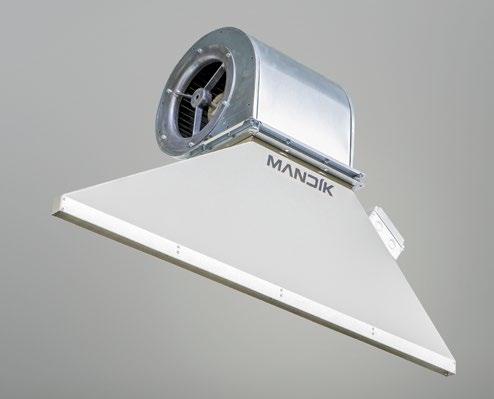

16 16 AIRSTREAM Vratová clona AIRSTREAM Vratové clony jsou vzduchotechnická zařízení určená pro oddělení vnitřního a vnějšího prostředí v průmyslových objektech. Při otevírání průmyslových vrat dochází ke snižování vnitřní teploty v objektu, to má vliv na snížení tepelné pohody a růstu nákladů na vytápění. Proud vzduchu z vratové clony slouží k omezení nežádoucího průniku venkovního vzduchu do vytápěného prostoru při otevření vrat. Základem clony je výkonný radiální ventilátor, ten nasává teplejší vzduch z horních vrstev vytápěného prostoru a pomocí dlouhé a úzké vyústi ho vhání do prostoru vrat. Provoz clony je řízen buďto ručně nebo výhodněji pomocí koncového spínače instalovaného na vratech. Připojovací krabice umožňuje zapínat více vratových clon pomocí jednoho koncového spínače. Vratová clona se instaluje přímo nad vrata pro vertikální proudění vzduchu, v případě širších vrat se instaluje potřebný počet vratových clon. Pro instalaci je určen držák clony, který umožňuje natočit clonu a tím i proud vzduchu od -30 do +15 od svislé roviny. Technické parametry: Typ AS 47 Rozměry: Vzduchový výkon m 3 /h 4700 Hladina hluku ve vzdál. 1 m dba 79 Max. instalační výška m 5,5 Šířka otvoru (vrat) m 2,5 až 3,5 Otáčky ventilátoru ot./min 1200 Maximální statický tlak Pa 480 Příkon motoru W 1950 Počet ventilátorů 1 Napájení V/Hz 400/50 Proud A 3,4 Jištění A 3 10 A Stupeň krytí IP40 Hmotnost clony kg 34,8 Instalace vratové clony nad vrata a maximální rozměry vrat: Maximální rozměry vrat Vratová clona šířka W (mm) výška H (mm) AS H Pro širší vrata se používá několik vratových clon vedle sebe W
17 Ostatní výrobní program Požární technika 17 Požární klapka PKTM 90-C(K) Požární klapka PKTM III Požární klapka FDMC Požární klapka FDMD Požární klapka CFDM OSTATNÍ VÝROBNÍ PROGRAM Požární klapky bez tepelné izolace DM-S Lamelová požární klapka FDML Požární klapky FDMS Tlumič hluku SMR, SMRF Technika odvodu kouře a tepla Klapka odvodu kouře z jednoho požárního úseku SEDS Klapka odvodu kouře z jednoho požárního úseku SEDS-R Klapka odvodu kouře z jednoho požárního úseku SEDS-L Klapka odvodu kouře z více požárních úseků SEDSM Klapka odvodu kouře z více požárních úseků MSD Multi smoke damper BRK-J Ostatní VZT komponenty Tlumicí vložka T VM Přetlaková zpětná klapka NKTM Evakuační (dekompresní) klapka DM-E Tlumič hluku SMR
18 18 Regulační technika OSTATNÍ VÝROBNÍ PROGRAM Regulační klapka čtyřhranná RKM Regulační klapka čtyřhranná těsná RKTM Hliníková regulační klapka čtyřhranná RKALM Regulační klapka kruhová RKKM Regulační klapka kruhová těsná RKKTM Regulátor variabilního průtoku vzduchu RPM-V Regulátor konstantního průtoku vzduchu RPM-K Regulátor variabilního průtoku vzduchu čtyřhranný RPMC-V Regulátor konstantního průtoku vzduchu čtyhřanný RPMC-K Klimatizační jednotky Kompaktní klimatizační jednotka MANDÍK Klimatizační jednotka MANDÍK Klimatizační jednotka MANDÍK s tepelným čerpadlem Systém měření a regulace MaR AHU N Range AHU MANDÍK
19 Distribuční elementy 19 Vyúsť s vířivým výtokem vzduchu V VM Vyúsť s vířivým výtokem vzduchu V VDM Vyúsť s vířivým výtokem vzduchu s pevnými lamelami V VPM Anemostat lamelový ALCM Anemostat lamelový ALKM OSTATNÍ VÝROBNÍ PROGRAM Vířivý anemostat se stavitelnými lamelami VASM Vířivý anemostat s pevnými lamelami VAPM Vířivý anemostat s pevnými lamelami lineární VAPM-L Připojovací skříň k čelním deskám EKOBOX Talířový ventil T VOM, T VPM Vyúsť se štěrbinovým výtokem vzduchu VSV Vyúsť se štěrbinovým výtokem vzduchu SDL Velkoplošná vyúsť VPVM Krycí mřížka KMM Stěnová mřížka SMM, SMPM Vyústka nastavitelná VNM Stěnová vyústka SVM Vyústka s pevnými lamelami pod uhlem 45 RAG45 Vyústka pro kruhové potrubí VNKM Nerezová nastavitelná vyústka VNMI Dýza s dalekým dosahem DDM II Protidešťová žaluzie PDZM Děrovaný difusor DVCM Více informací o těchto produktech najdete na
20 MANDÍK, a. s. Dobříšská Hostomice Česká republika Tel.: Datum vydání: 2/2018
