1 KATALOG PRŮMYSLOVÉ VYTÁPĚNÍ 1

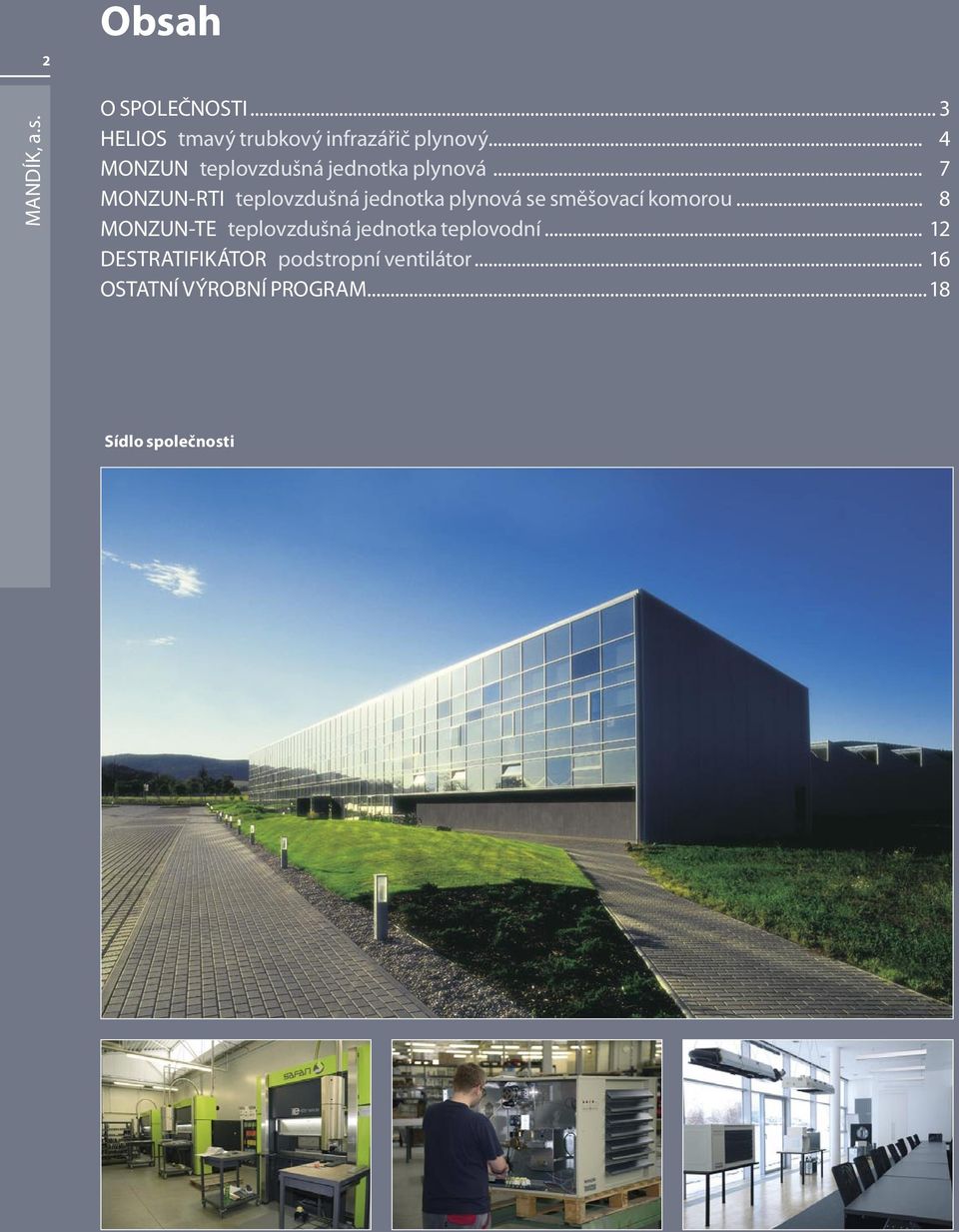

2 2 Obsah MANDÍK, a.s. O SPOLEČNOSTI... 3 HELIOS tmavý trubkový infrazářič plynový... 4 MONZUN teplovzdušná jednotka plynová... 7 MONZUN-RTI teplovzdušná jednotka plynová se směšovací komorou... 8 MONZUN-TE teplovzdušná jednotka teplovodní DESTRATIFIKÁTOR podstropní ventilátor OSTATNÍ VÝROBNÍ PROGRAM...18 Sídlo společnosti

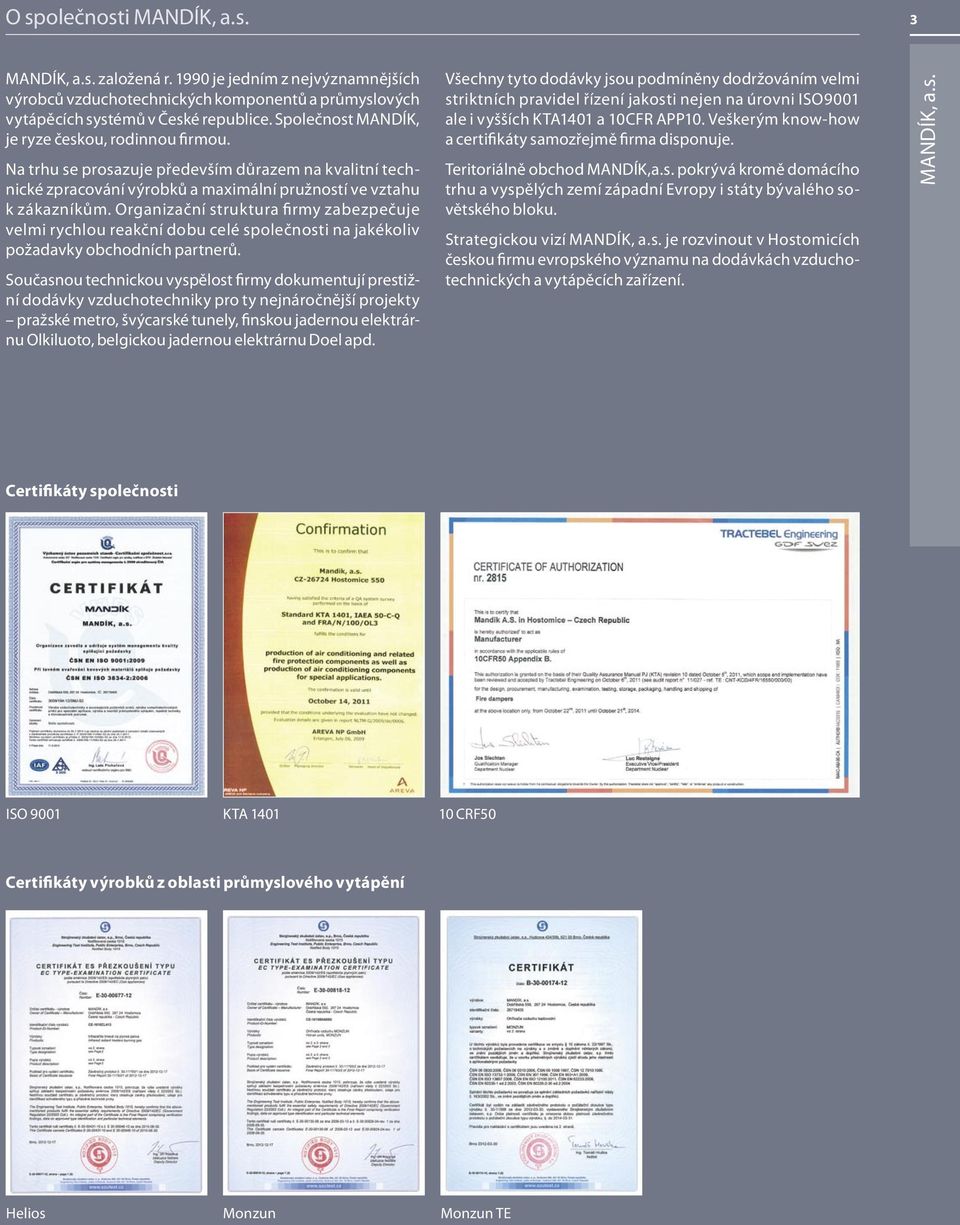

3 O společnosti MANDÍK, a.s. 3 MANDÍK, a.s. založená r je jedním z nejvýznamnějších výrobců vzduchotechnických komponentů a průmyslových vytápěcích systémů v České republice. Společnost MANDÍK, je ryze českou, rodinnou firmou. Na trhu se prosazuje především důrazem na kvalitní technické zpracování výrobků a maximální pružností ve vztahu k zákazníkům. Organizační struktura firmy zabezpečuje velmi rychlou reakční dobu celé společnosti na jakékoliv požadavky obchodních partnerů. Současnou technickou vyspělost firmy dokumentují prestižní dodávky vzduchotechniky pro ty nejnáročnější projekty pražské metro, švýcarské tunely, finskou jadernou elektrárnu Olkiluoto, belgickou jadernou elektrárnu Doel apd. Všechny tyto dodávky jsou podmíněny dodržováním velmi striktních pravidel řízení jakosti nejen na úrovni ISO9001 ale i vyšších KTA1401 a 10CFR APP10. Veškerým know-how a certifikáty samozřejmě firma disponuje. Teritoriálně obchod MANDÍK,a.s. pokrývá kromě domácího trhu a vyspělých zemí západní Evropy i státy bývalého sovětského bloku. Strategickou vizí MANDÍK, a.s. je rozvinout v Hostomicích českou firmu evropského významu na dodávkách vzduchotechnických a vytápěcích zařízení. MANDÍK, a.s. Certifikáty společnosti ISO 9001 KTA CRF50 Certifikáty výrobků z oblasti průmyslového vytápění Helios Monzun Monzun TE

4 4 HELIOS Tmavý trubkový infrazářič plynový HELIOS Charakteristika vytápění tmavými infrazářiči HELIOS Infračervené záření se při dopadu na hmotu částečně odrazí a částečně absorbuje. Absorbované záření se přeměňuje v teplo pronikající tělem. Jedná se o obdobu slunečního záření, kdy i při nízkých teplotách dochází k pocitu tepelné pohody. Právě tento poznatek je využíván při návrhu vytápění infrazářičů HELIOS. Na rozdíl od teplovzdušného vytápění, kdy se nejteplejší vzduch soustřeďuje u stropu, je v našem případě efekt opačný. Stabilní přirozené tepelné klima je vytvářeno bez hluku, průvanu a víření prachu ekologicky příznivým způsobem. Záměrně snižujeme teplotu vzduchu v hale o 3-5 C a požadovanou tepelnou pohodu dosáhneme sálavým teplem infrazářičů. Jedná se tedy o jakési doplnění na požadovanou teplotu. Samotné snížení teploty vzduchu o 1 C přináší úsporu energie cca 7%, tedy v daném případě 20-35%. Software HEFAISTOS Program Hefaistos slouží pro výpočet prostorového rozložení výsledné teploty a intenzity osálání v prostorách vytápěných tmavými infrazářiči Helios. S jeho pomocí lze optimalizovat návrh počtu, výkonu a rozmístění infrazářičů, tak aby byl dosažen optimální soulad mezi teplotní pohodou a investičními a provozními náklady. Vstupními daty jsou : požadovaná výsledná vnitřní teplota oblast umístění stavby-venkovní výpočtová teplota lokality geometrie haly tepelně-technické vlastnosti obvodových konstrukcí jiné možné zdroje tepla Výstupem je : grafické znázornění intenzity osálání grafické znázornění výsledné teploty v hale celkové vyhodnocení navrženého vytápění Software Hefaistos je ke stažení na Hodnoty platné při teplotě vzduchu 16,7 C Teplotní spektrum Intenzita sál. toku [E+1 W/m 2 ] více Výsledná teplota * [ C] více * zadaná požadovaná výsledná teplota je 18 C

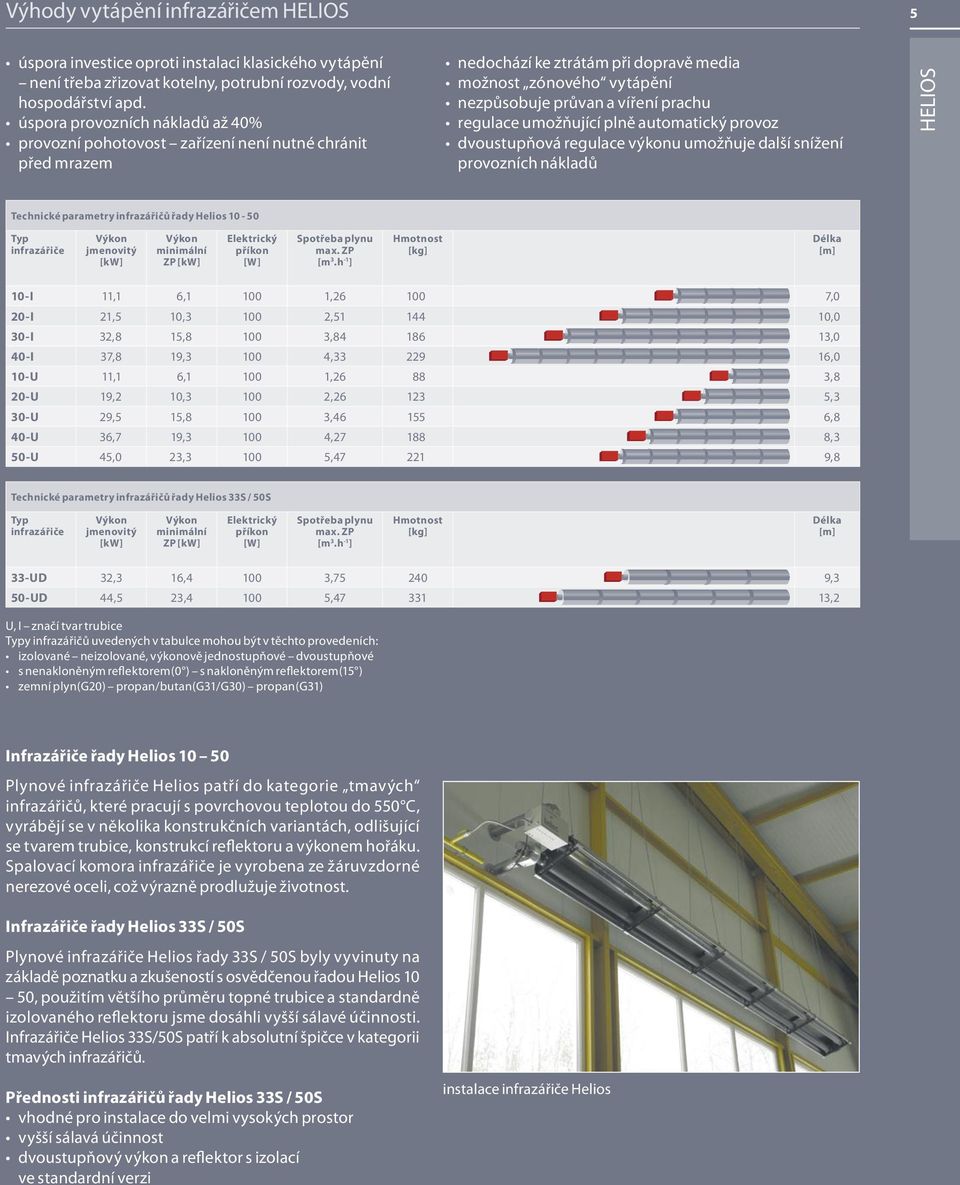

5 Výhody vytápění infrazářičem HELIOS 5 úspora investice oproti instalaci klasického vytápění není třeba zřizovat kotelny, potrubní rozvody, vodní hospodářství apd. úspora provozních nákladů až 40% provozní pohotovost zařízení není nutné chránit před mrazem nedochází ke ztrátám při dopravě media možnost zónového vytápění nezpůsobuje průvan a víření prachu regulace umožňující plně automatický provoz dvoustupňová regulace výkonu umožňuje další snížení provozních nákladů HELIOS Technické parametry infrazářičů řady Helios Typ infrazářiče Výkon jmenovitý Výkon minimální ZP Elektrický příkon [W] Spotřeba plynu max. ZP [m 3.h -1 ] Hmotnost [kg] Délka [m] 10-I 11,1 6, , ,0 20-I 21,5 10, , ,0 30-I 32,8 15, , ,0 40-I 37,8 19, , ,0 10-U 11,1 6, , ,8 20-U 19,2 10, , ,3 30-U 29,5 15, , ,8 40-U 36,7 19, , U 45,0 23, , ,8 8,3 Technické parametry infrazářičů řady Helios 33S / 50S Typ infrazářiče Výkon jmenovitý Výkon minimální ZP Elektrický příkon [W] Spotřeba plynu max. ZP [m 3.h -1 ] Hmotnost [kg] Délka [m] 33-UD 32,3 16, , ,3 50-UD 44,5 23, , U, I značí tvar trubice Typy infrazářičů uvedených v tabulce mohou být v těchto provedeních: izolované neizolované, výkonově jednostupňové dvoustupňové s nenakloněným reflektorem(0 ) s nakloněným reflektorem(15 ) zemní plyn(g20) propan/butan(g31/g30) propan(g31) 13,2 Infrazářiče řady Helios Plynové infrazářiče Helios patří do kategorie tmavých infrazářičů, které pracují s povrchovou teplotou do 550 C, vyrábějí se v několika konstrukčních variantách, odlišující se tvarem trubice, konstrukcí reflektoru a výkonem hořáku. Spalovací komora infrazářiče je vyrobena ze žáruvzdorné nerezové oceli, což výrazně prodlužuje životnost. Infrazářiče řady Helios 33S / 50S Plynové infrazářiče Helios řady 33S / 50S byly vyvinuty na základě poznatku a zkušeností s osvědčenou řadou Helios 10 50, použitím většího průměru topné trubice a standardně izolovaného reflektoru jsme dosáhli vyšší sálavé účinnosti. Infrazářiče Helios 33S/50S patří k absolutní špičce v kategorii tmavých infrazářičů. Přednosti infrazářičů řady Helios 33S / 50S vhodné pro instalace do velmi vysokých prostor vyšší sálavá účinnost dvoustupňový výkon a reflektor s izolací ve standardní verzi instalace infrazářiče Helios

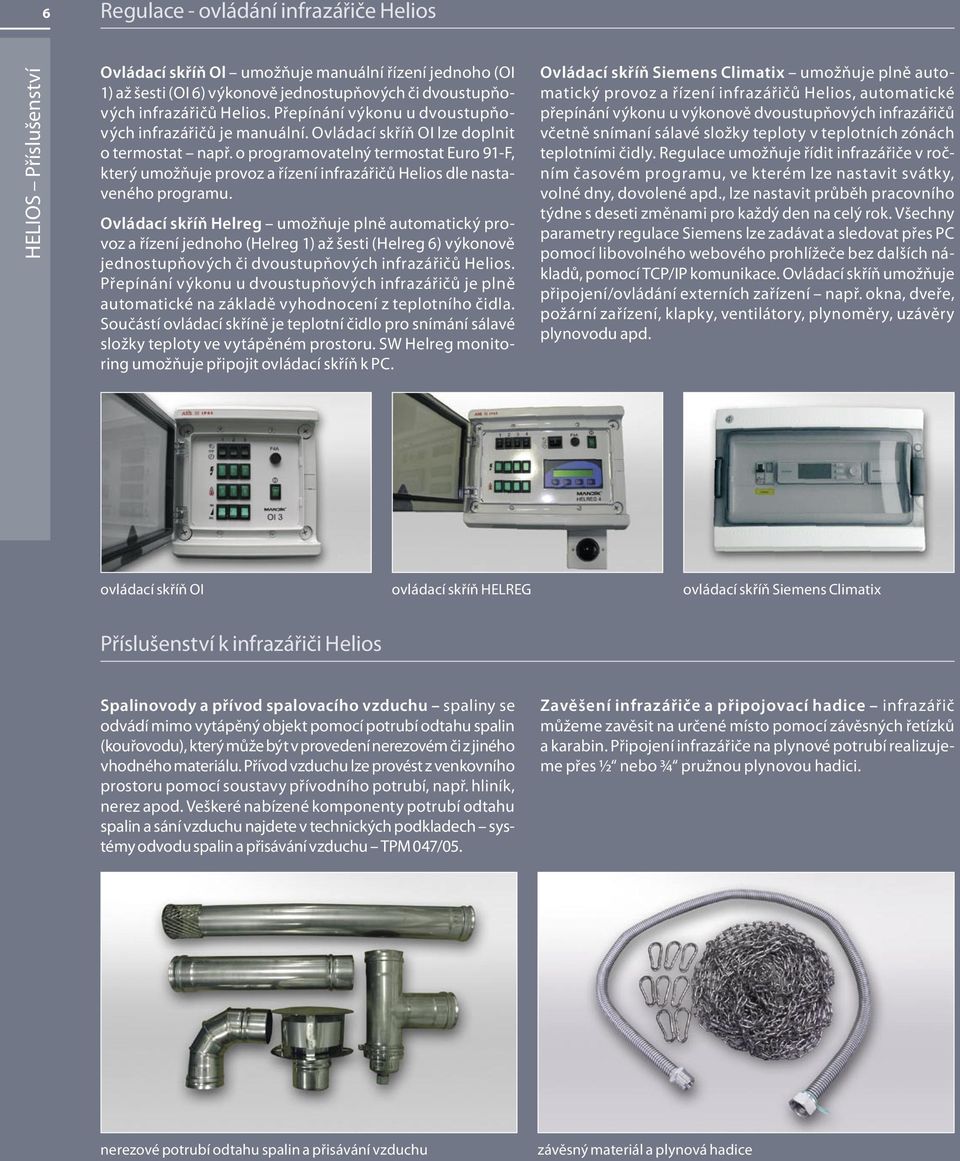

6 6 Regulace - ovládání infrazářiče Helios HELIOS Příslušenství Ovládací skříň Ol umožňuje manuální řízení jednoho (OI 1) až šesti (OI 6) výkonově jednostupňových či dvoustupňových infrazářičů Helios. Přepínání výkonu u dvoustupňových infrazářičů je manuální. Ovládací skříň OI lze doplnit o termostat např. o programovatelný termostat Euro 91-F, který umožňuje provoz a řízení infrazářičů Helios dle nastaveného programu. Ovládací skříň Helreg umožňuje plně automatický provoz a řízení jednoho (Helreg 1) až šesti (Helreg 6) výkonově jednostupňových či dvoustupňových infrazářičů Helios. Přepínání výkonu u dvoustupňových infrazářičů je plně automatické na základě vyhodnocení z teplotního čidla. Součástí ovládací skříně je teplotní čidlo pro snímání sálavé složky teploty ve vytápěném prostoru. SW Helreg monitoring umožňuje připojit ovládací skříň k PC. Ovládací skříň Siemens Climatix umožňuje plně automatický provoz a řízení infrazářičů Helios, automatické přepínání výkonu u výkonově dvoustupňových infrazářičů včetně snímaní sálavé složky teploty v teplotních zónách teplotními čidly. Regulace umožňuje řídit infrazářiče v ročním časovém programu, ve kterém lze nastavit svátky, volné dny, dovolené apd., lze nastavit průběh pracovního týdne s deseti změnami pro každý den na celý rok. Všechny parametry regulace Siemens lze zadávat a sledovat přes PC pomocí libovolného webového prohlížeče bez dalších nákladů, pomocí TCP/IP komunikace. Ovládací skříň umožňuje připojení/ovládání externích zařízení např. okna, dveře, požární zařízení, klapky, ventilátory, plynoměry, uzávěry plynovodu apd. ovládací skříň OI ovládací skříň HELREG ovládací skříň Siemens Climatix Příslušenství k infrazářiči Helios Spalinovody a přívod spalovacího vzduchu spaliny se odvádí mimo vytápěný objekt pomocí potrubí odtahu spalin (kouřovodu), který může být v provedení nerezovém či z jiného vhodného materiálu. Přívod vzduchu lze provést z venkovního prostoru pomocí soustavy přívodního potrubí, např. hliník, nerez apod. Veškeré nabízené komponenty potrubí odtahu spalin a sání vzduchu najdete v technických podkladech systémy odvodu spalin a přisávání vzduchu TPM 047/05. Zavěšení infrazářiče a připojovací hadice infrazářič můžeme zavěsit na určené místo pomocí závěsných řetízků a karabin. Připojení infrazářiče na plynové potrubí realizujeme přes ½ nebo ¾ pružnou plynovou hadici. nerezové potrubí odtahu spalin a přisávání vzduchu závěsný materiál a plynová hadice

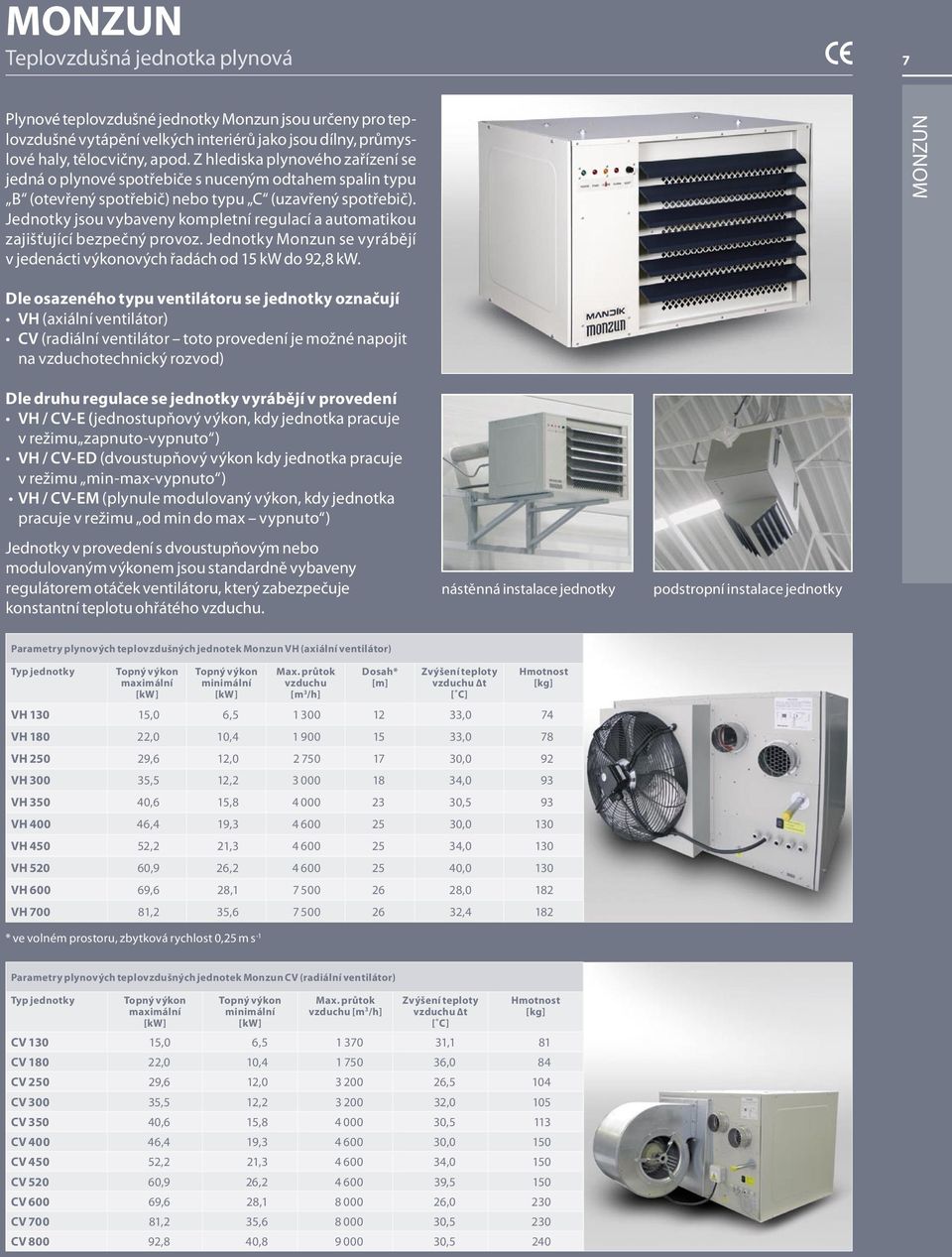

7 MONZUN Teplovzdušná jednotka plynová 7 Plynové teplovzdušné jednotky Monzun jsou určeny pro teplovzdušné vytápění velkých interiérů jako jsou dílny, průmyslové haly, tělocvičny, apod. Z hlediska plynového zařízení se jedná o plynové spotřebiče s nuceným odtahem spalin typu B (otevřený spotřebič) nebo typu C (uzavřený spotřebič). Jednotky jsou vybaveny kompletní regulací a automatikou zajišťující bezpečný provoz. Jednotky Monzun se vyrábějí v jedenácti výkonových řadách od 15 kw do 92,8 kw. MONZUN Dle osazeného typu ventilátoru se jednotky označují VH (axiální ventilátor) CV (radiální ventilátor toto provedení je možné napojit na vzduchotechnický rozvod) Dle druhu regulace se jednotky vyrábějí v provedení VH / CV-E (jednostupňový výkon, kdy jednotka pracuje v režimu zapnuto-vypnuto ) VH / CV-ED (dvoustupňový výkon kdy jednotka pracuje v režimu min-max-vypnuto ) VH / CV-EM (plynule modulovaný výkon, kdy jednotka pracuje v režimu od min do max vypnuto ) Jednotky v provedení s dvoustupňovým nebo modulovaným výkonem jsou standardně vybaveny regulátorem otáček ventilátoru, který zabezpečuje konstantní teplotu ohřátého vzduchu. nástěnná instalace jednotky podstropní instalace jednotky Parametry plynových teplovzdušných jednotek Monzun VH (axiální ventilátor) Typ jednotky Topný výkon maximální Topný výkon minimální Max. průtok vzduchu [m 3 /h] Dosah* [m] Zvýšení teploty vzduchu t [ C] Hmotnost [kg] VH ,0 6, ,0 74 VH ,0 10, ,0 78 VH ,6 12, ,0 92 VH ,5 12, ,0 93 VH ,6 15, ,5 93 VH ,4 19, ,0 130 VH ,2 21, ,0 130 VH ,9 26, ,0 130 VH ,6 28, ,0 182 VH ,2 35, ,4 182 * ve volném prostoru, zbytková rychlost 0,25 m s -1 Parametry plynových teplovzdušných jednotek Monzun CV (radiální ventilátor) Typ jednotky Topný výkon maximální Topný výkon minimální Max. průtok vzduchu [m 3 /h] Zvýšení teploty vzduchu t [ C] Hmotnost [kg] CV ,0 6, ,1 81 CV ,0 10, ,0 84 CV ,6 12, ,5 104 CV ,5 12, ,0 105 CV ,6 15, ,5 113 CV ,4 19, ,0 150 CV ,2 21, ,0 150 CV ,9 26, ,5 150 CV ,6 28, ,0 230 CV ,2 35, ,5 230 CV ,8 40, ,5 240

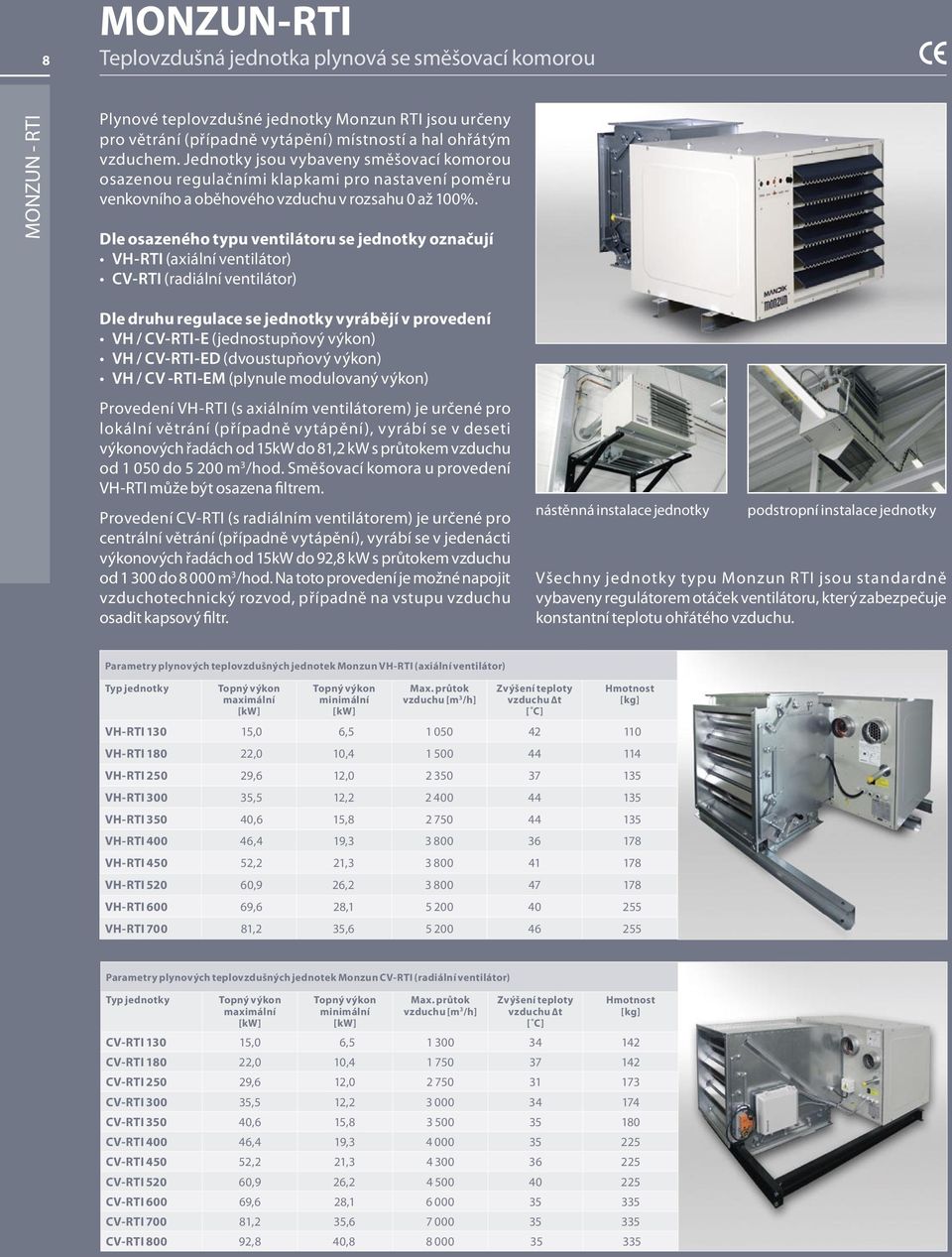

8 8 MONZUN-RTI Teplovzdušná jednotka plynová se směšovací komorou MONZUN - RTI Plynové teplovzdušné jednotky Monzun RTI jsou určeny pro větrání (případně vytápění) místností a hal ohřátým vzduchem. Jednotky jsou vybaveny směšovací komorou osazenou regulačními klapkami pro nastavení poměru venkovního a oběhového vzduchu v rozsahu 0 až 100%. Dle osazeného typu ventilátoru se jednotky označují VH-RTI (axiální ventilátor) CV-RTI (radiální ventilátor) Dle druhu regulace se jednotky vyrábějí v provedení VH / CV-RTI-E (jednostupňový výkon) VH / CV-RTI-ED (dvoustupňový výkon) VH / CV -RTI-EM (plynule modulovaný výkon) Provedení VH-RTI (s axiálním ventilátorem) je určené pro lokální větrání (případně vytápění), vyrábí se v deseti výkonových řadách od 15kW do 81,2 kw s průtokem vzduchu od do m 3 /hod. Směšovací komora u provedení VH-RTI může být osazena filtrem. Provedení CV-RTI (s radiálním ventilátorem) je určené pro centrální větrání (případně vytápění), vyrábí se v jedenácti výkonových řadách od 15kW do 92,8 kw s průtokem vzduchu od do m 3 /hod. Na toto provedení je možné napojit vzduchotechnický rozvod, případně na vstupu vzduchu osadit kapsový filtr. nástěnná instalace jednotky podstropní instalace jednotky Všechny jednotky typu Monzun RTI jsou standardně vybaveny regulátorem otáček ventilátoru, který zabezpečuje konstantní teplotu ohřátého vzduchu. Parametry plynových teplovzdušných jednotek Monzun VH-RTI (axiální ventilátor) Typ jednotky Topný výkon maximální Topný výkon minimální Max. průtok vzduchu [m 3 /h] Zvýšení teploty vzduchu t [ C] Hmotnost [kg] VH-RTI ,0 6, VH-RTI ,0 10, VH-RTI ,6 12, VH-RTI ,5 12, VH-RTI ,6 15, VH-RTI ,4 19, VH-RTI ,2 21, VH-RTI ,9 26, VH-RTI ,6 28, VH-RTI ,2 35, Parametry plynových teplovzdušných jednotek Monzun CV-RTI (radiální ventilátor) Typ jednotky Topný výkon maximální Topný výkon minimální Max. průtok vzduchu [m 3 /h] Zvýšení teploty vzduchu t [ C] Hmotnost [kg] CV-RTI ,0 6, CV-RTI ,0 10, CV-RTI ,6 12, CV-RTI ,5 12, CV-RTI ,6 15, CV-RTI ,4 19, CV-RTI ,2 21, CV-RTI ,9 26, CV-RTI ,6 28, CV-RTI ,2 35, CV-RTI ,8 40,

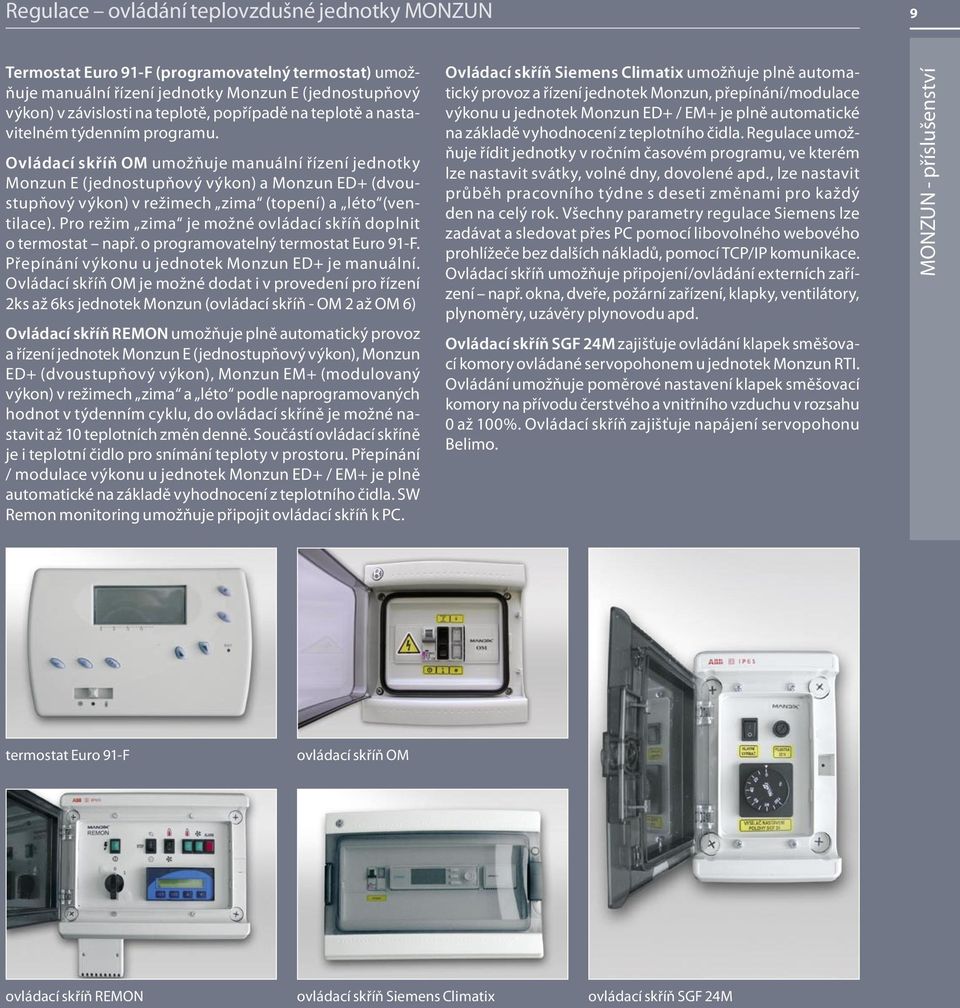

9 Regulace ovládání teplovzdušné jednotky MONZUN 9 Termostat Euro 91-F (programovatelný termostat) umožňuje manuální řízení jednotky Monzun E (jednostupňový výkon) v závislosti na teplotě, popřípadě na teplotě a nastavitelném týdenním programu. Ovládací skříň OM umožňuje manuální řízení jednotky Monzun E (jednostupňový výkon) a Monzun ED+ (dvoustupňový výkon) v režimech zima (topení) a léto (ventilace). Pro režim zima je možné ovládací skříň doplnit o termostat např. o programovatelný termostat Euro 91-F. Přepínání výkonu u jednotek Monzun ED+ je manuální. Ovládací skříň OM je možné dodat i v provedení pro řízení 2ks až 6ks jednotek Monzun (ovládací skříň - OM 2 až OM 6) Ovládací skříň REMON umožňuje plně automatický provoz a řízení jednotek Monzun E (jednostupňový výkon), Monzun ED+ (dvoustupňový výkon), Monzun EM+ (modulovaný výkon) v režimech zima a léto podle naprogramovaných hodnot v týdenním cyklu, do ovládací skříně je možné nastavit až 10 teplotních změn denně. Součástí ovládací skříně je i teplotní čidlo pro snímání teploty v prostoru. Přepínání / modulace výkonu u jednotek Monzun ED+ / EM+ je plně automatické na základě vyhodnocení z teplotního čidla. SW Remon monitoring umožňuje připojit ovládací skříň k PC. Ovládací skříň Siemens Climatix umožňuje plně automatický provoz a řízení jednotek Monzun, přepínání/modulace výkonu u jednotek Monzun ED+ / EM+ je plně automatické na základě vyhodnocení z teplotního čidla. Regulace umožňuje řídit jednotky v ročním časovém programu, ve kterém lze nastavit svátky, volné dny, dovolené apd., lze nastavit průběh pracovního týdne s deseti změnami pro každý den na celý rok. Všechny parametry regulace Siemens lze zadávat a sledovat přes PC pomocí libovolného webového prohlížeče bez dalších nákladů, pomocí TCP/IP komunikace. Ovládací skříň umožňuje připojení/ovládání externích zařízení např. okna, dveře, požární zařízení, klapky, ventilátory, plynoměry, uzávěry plynovodu apd. Ovládací skříň SGF 24M zajišťuje ovládání klapek směšovací komory ovládané servopohonem u jednotek Monzun RTI. Ovládání umožňuje poměrové nastavení klapek směšovací komory na přívodu čerstvého a vnitřního vzduchu v rozsahu 0 až 100%. Ovládací skříň zajišťuje napájení servopohonu Belimo. MONZUN - příslušenství termostat Euro 91-F ovládací skříň OM ovládací skříň REMON ovládací skříň Siemens Climatix ovládací skříň SGF 24M

10 10 Příslušenství k teplovzdušné jednotce MONZUN MONZUN - Příslušenství Spalinovody a přívod spalovacího vzduchu spaliny se odvádí mimo vytápěný objekt pomocí potrubí odtahu spalin (kouřovodu), který může být v nerezovém či hliníkovém provedení. Přívod vzduchu lze provést z venkovního prostoru pomocí přívodního potrubí. Veškeré nabízené komponenty potrubí odtahu spalin a sání vzduchu najdete v technických podkladech systémy odvodu spalin a přisávání vzduchu TPM 047/05. nerezové potrubí odtahu spalin a přisávání vzduchu hliníkové potrubí odtahu spalin a přisávání vzduchu Zavěšení a připojení jednotky MONZUN Jednotka Monzun se zavěšuje pomocí nosné konzole (nástěnná instalace) nebo pomocí závěsů (podstropní instalace). Připojení jednotky Monzun na plynové potrubí realizujeme přes ½ nebo ¾ plynovou pružnou hadici. nosná konzole (sada) nástavec otočný k nosné konzoli závěs jednotky sestavy (sada) plynová hadice (nerezová, pružná)

11 Typy výustí pro jednotku MONZUN 11 Základní žaluzie standardní žaluzie horizontální instalovaná na výtlaku jednotky Monzun je určena k usměrnění výfuku proudu vzduchu. Osazuje se na čelní stranu jednotky pro vodorovnou (nástěnnou) instalaci. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Čelní úhlová vyúsť je určena k usměrnění vyfukovaného vzduchu do stran. Osazuje se na čelní stranu jednotky Monzun pro vodorovnou (nástěnnou) instalaci. Každý list vyústi je možno samostatně nastavit. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Vyúsť svislá úhlová je určena pro svislou (podstropní) instalaci na výtlaku jednotky Monzun, je určena k svislému výfuku proudu vzduchu, popřípadě k rozptýlení do stran. Každý list vyústi je možno samostatně nastavit. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Příruba umožňuje napojení na VZT potrubí případně jiné aplikace. Příruba je vyrobena z pozinkovaného plechu. MONZUN - Příslušenství jednotka Monzun se základní žaluzií čelní úhlová vyúsť vyúsť svislá úhlová jednotka Monzun s přírubou pro napojení na VZT potrubí Příslušenství pro přívod čerstvého vzduchu k jednotce MONZUN RTI Směšovací komora jednotky Monzun RTI jsou standardně vybaveny směšovací komorou ke směšování venkovního a oběhového vzduchu. Skládá se z tělesa vyrobeného z pozinkovaného plechu a ze žaluziových klapek určených k nastavení zvoleného poměru vzduchu v rozsahu 0 až 100%. Pro venkovní vzduch je klapka těsná, pro oběhový jsou klapky netěsné. Regulační klapky jsou mechanicky spřažené s ovládáním ručním (provedení.01) nebo servopohonem (provedení.57). Směšovací komoru je možné dodat v provedení s filtrem nebo bez filtru (u jednotek Monzun VH-RTI). Díl průchodový je určen k zabudování do otvoru ve svislé konstrukci pro sání venkovního vzduchu. Jedná se o troubu s volnou přírubou o příslušném rozměru a délce 1000 mm (délka dílu se upravuje při montáži dle potřeby). Je vyroben z pozinkovaného plechu. Žaluzie protidešťová je určena k zakončení dílu průchodového na venkovní stěně. Je standardně vyrobena z pozinkovaného plechu. Ostatní možné varianty dle technických podkladů - TPM 079/01 Tlumicí vložka se používá k zamezení přenosu dynamických sil a chvění ventilátoru na navazující potrubí. Díl střešní je určen k zabudování do otvoru ve střešní konstrukci, slouží k upevnění střešní hlavice. Skládá se z trouby o příslušném rozměru délce 600 mm a ze čtyř volných lišt, které se připevní dle sklonu střechy na potrubí. Vše je vyrobeno z pozinkovaného plechu. Hlavice střešní je určena k nasávání venkovního vzduchu z prostoru nad střechou. Skládá se z tělesa a stříšky hlavice, vše je vyrobeno z pozinkovaného plechu. V tělese střešní hlavice je osazen kapsový filtr. Znečištění filtru je hlídáno diferenčním manostatem. Filtrační komora s kapsovým filtrem jednotky CV-RTI lze vybavit na vstupu vnitřního nebo venkovního vzduchu filtrační komorou s výměnným kapsovým filtrem. žaluzie protidešťová hlavice střešní směšovací komora

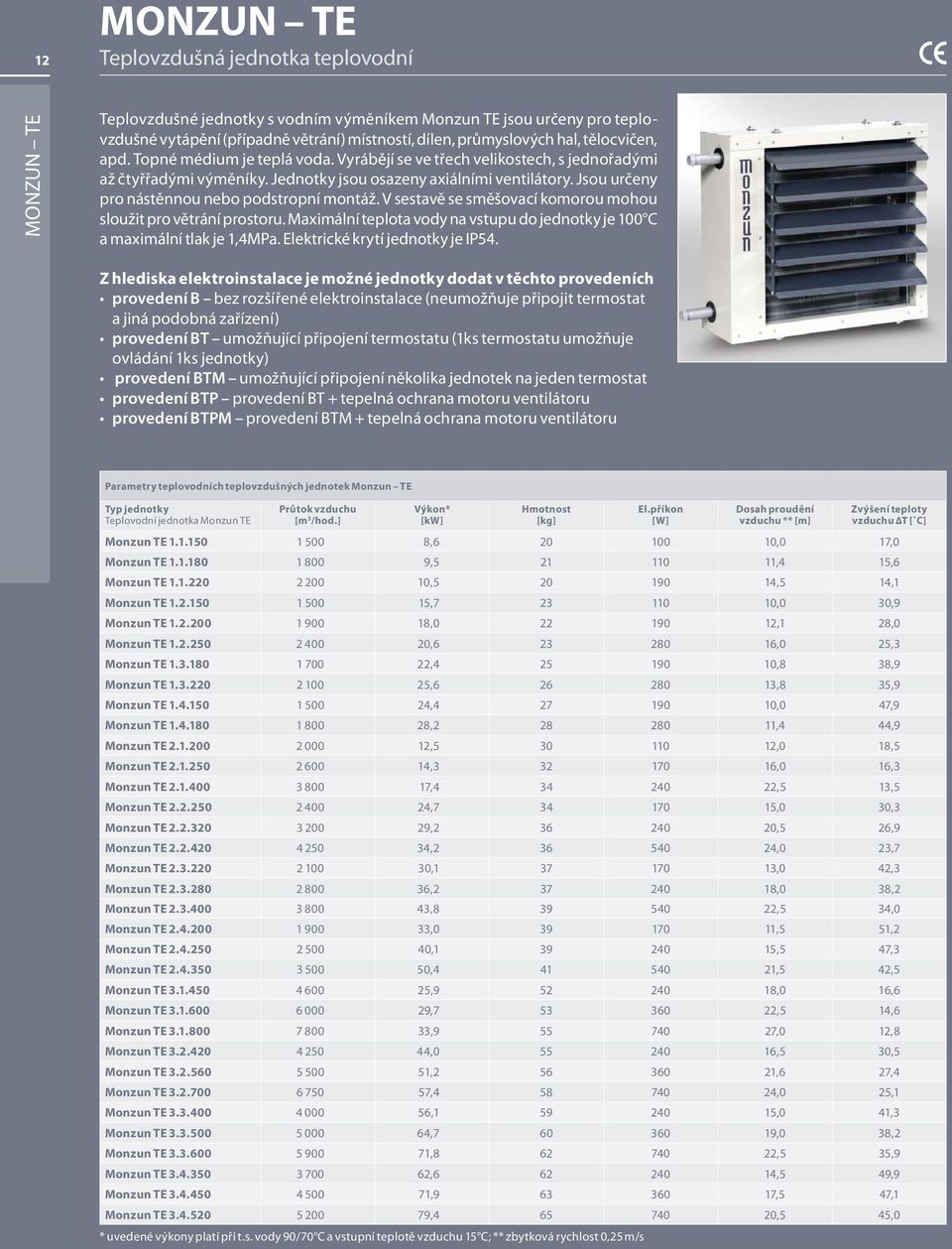

12 12 MONZUN TE Teplovzdušná jednotka teplovodní MONZUN TE Teplovzdušné jednotky s vodním výměníkem Monzun TE jsou určeny pro teplovzdušné vytápění (případně větrání) místností, dílen, průmyslových hal, tělocvičen, apd. Topné médium je teplá voda. Vyrábějí se ve třech velikostech, s jednořadými až čtyřřadými výměníky. Jednotky jsou osazeny axiálními ventilátory. Jsou určeny pro nástěnnou nebo podstropní montáž. V sestavě se směšovací komorou mohou sloužit pro větrání prostoru. Maximální teplota vody na vstupu do jednotky je 100 C a maximální tlak je 1,4MPa. Elektrické krytí jednotky je IP54. Z hlediska elektroinstalace je možné jednotky dodat v těchto provedeních provedení B bez rozšířené elektroinstalace (neumožňuje připojit termostat a jiná podobná zařízení) provedení BT umožňující připojení termostatu (1ks termostatu umožňuje ovládání 1ks jednotky) provedení BTM umožňující připojení několika jednotek na jeden termostat provedení BTP provedení BT + tepelná ochrana motoru ventilátoru provedení BTPM provedení BTM + tepelná ochrana motoru ventilátoru Parametry teplovodních teplovzdušných jednotek Monzun TE Typ jednotky Teplovodní jednotka Monzun TE Průtok vzduchu [m 3 /hod.] Výkon* Hmotnost [kg] El.příkon [W] Dosah proudění vzduchu ** [m] Zvýšení teploty vzduchu T [ C] Monzun TE , ,0 17,0 Monzun TE , ,4 15,6 Monzun TE , ,5 14,1 Monzun TE , ,0 30,9 Monzun TE , ,1 28,0 Monzun TE , ,0 25,3 Monzun TE , ,8 38,9 Monzun TE , ,8 35,9 Monzun TE , ,0 47,9 Monzun TE , ,4 44,9 Monzun TE , ,0 18,5 Monzun TE , ,0 16,3 Monzun TE , ,5 13,5 Monzun TE , ,0 30,3 Monzun TE , ,5 26,9 Monzun TE , ,0 23,7 Monzun TE , ,0 42,3 Monzun TE , ,0 38,2 Monzun TE , ,5 34,0 Monzun TE , ,5 51,2 Monzun TE , ,5 47,3 Monzun TE , ,5 42,5 Monzun TE , ,0 16,6 Monzun TE , ,5 14,6 Monzun TE , ,0 12,8 Monzun TE , ,5 30,5 Monzun TE , ,6 27,4 Monzun TE , ,0 25,1 Monzun TE , ,0 41,3 Monzun TE , ,0 38,2 Monzun TE , ,5 35,9 Monzun TE , ,5 49,9 Monzun TE , ,5 47,1 Monzun TE , ,5 45,0 * uvedené výkony platí při t.s. vody 90/70 C a vstupní teplotě vzduchu 15 C; ** zbytková rychlost 0,25 m/s

13 Regulace ovládání teplovzdušné jednotky Monzun TE 13 Termostat Euro 91-F (programovatelný termostat) Umožňuje manuální ovládání vzduchového ventilátoru jednotky Monzun TE (popřípadě více jednotek v případě provedení BTM) v závislosti na teplotě a nastavitelném týdenním programu. Termostat lze použít i pro ovládání čerpadla příslušného topného okruhu. Protizámrazový termostat je určen k zastavení chodu ventilátoru při poklesu teploty výstupní vody pod 6 C, popřípadě k zaslání signálu pro zavření regulační klapky pro přívod čerstvého vzduchu u směšovací komory ovládané servopohonem (provedení.57). Ovládací skříň SGF 24VM Je určena k ovládání klapek směšovací komory ovládané servopohonem (provedení.57). Dále umožňuje připojení protinámrazového termostatu a tím zaručuje ochranu výměníku proti zamrznutí vody. Ovládací skříň zajišťuje napájení servopohonu Belimo. Regulátor otáček ventilátoru P-E umožňuje plynulou změnu otáček ventilátoru pomocí kruhového přepínače. MONZUN TE - Příslušenství termostat Euro 91-F ovládací skříň SGF 24VM protizámrazový termostat regulátor otáček P-E-2,5 regulátor otáček P-E-6

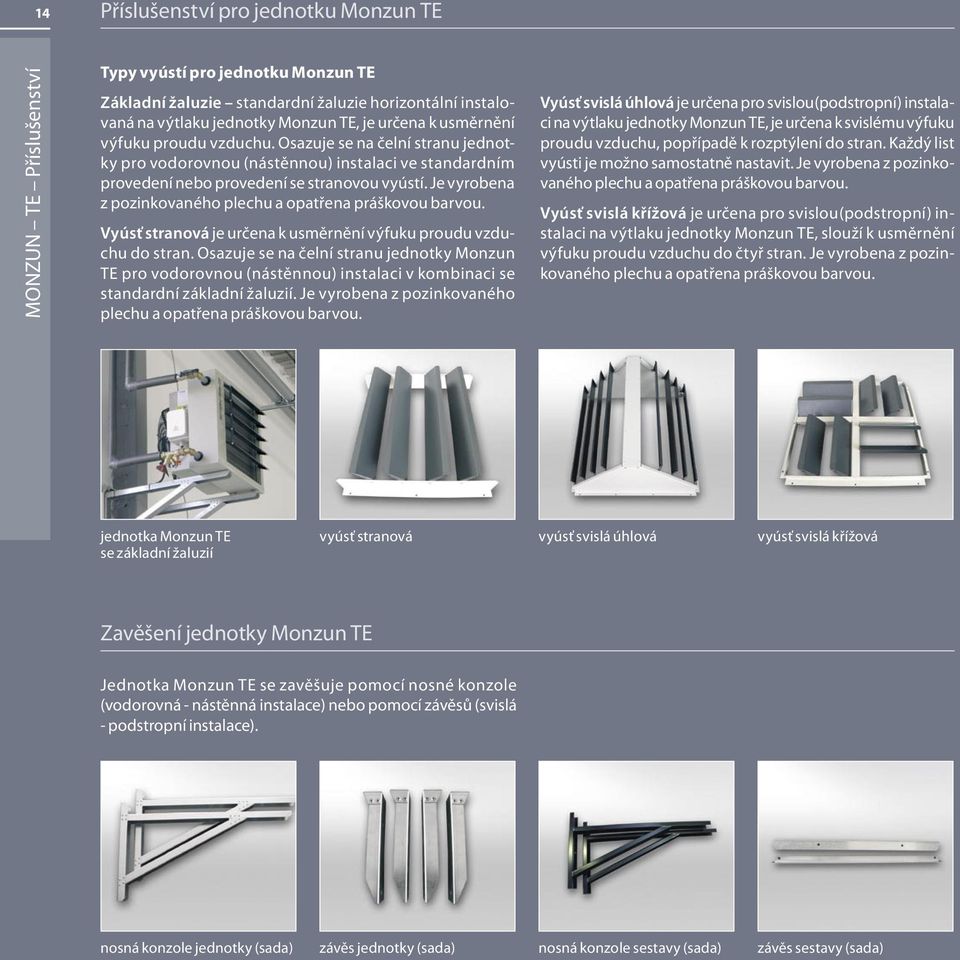

14 14 Příslušenství pro jednotku Monzun TE MONZUN TE Příslušenství Typy vyústí pro jednotku Monzun TE Základní žaluzie standardní žaluzie horizontální instalovaná na výtlaku jednotky Monzun TE, je určena k usměrnění výfuku proudu vzduchu. Osazuje se na čelní stranu jednotky pro vodorovnou (nástěnnou) instalaci ve standardním provedení nebo provedení se stranovou vyústí. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Vyúsť stranová je určena k usměrnění výfuku proudu vzduchu do stran. Osazuje se na čelní stranu jednotky Monzun TE pro vodorovnou (nástěnnou) instalaci v kombinaci se standardní základní žaluzií. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Vyúsť svislá úhlová je určena pro svislou(podstropní) instalaci na výtlaku jednotky Monzun TE, je určena k svislému výfuku proudu vzduchu, popřípadě k rozptýlení do stran. Každý list vyústi je možno samostatně nastavit. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. Vyúsť svislá křížová je určena pro svislou(podstropní) instalaci na výtlaku jednotky Monzun TE, slouží k usměrnění výfuku proudu vzduchu do čtyř stran. Je vyrobena z pozinkovaného plechu a opatřena práškovou barvou. jednotka Monzun TE se základní žaluzií vyúsť stranová vyúsť svislá úhlová vyúsť svislá křížová Zavěšení jednotky Monzun TE Jednotka Monzun TE se zavěšuje pomocí nosné konzole (vodorovná - nástěnná instalace) nebo pomocí závěsů (svislá - podstropní instalace). nosná konzole jednotky (sada) závěs jednotky (sada) nosná konzole sestavy (sada) závěs sestavy (sada)

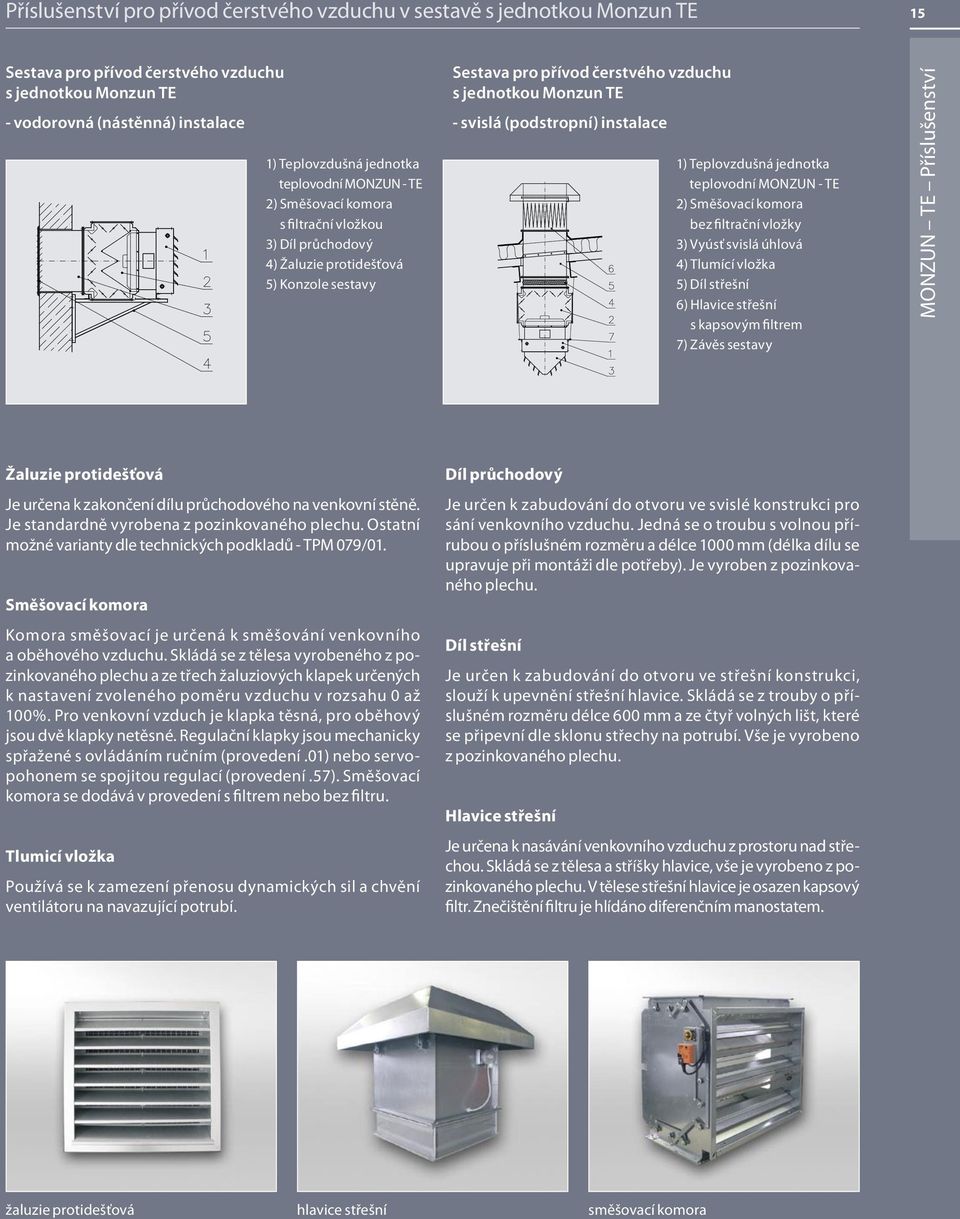

15 Příslušenství pro přívod čerstvého vzduchu v sestavě s jednotkou Monzun TE 15 Sestava pro přívod čerstvého vzduchu s jednotkou Monzun TE - vodorovná (nástěnná) instalace 1) Teplovzdušná jednotka teplovodní MONZUN - TE 2 ) Směšovací komora s filtrační vložkou 3) Díl průchodový 4) Žaluzie protidešťová 5) Konzole sestavy Sestava pro přívod čerstvého vzduchu s jednotkou Monzun TE - svislá (podstropní) instalace 1) Teplovzdušná jednotka teplovodní MONZUN - TE 2) Směšovací komora bez filtrační vložky 3) Vyúsť svislá úhlová 4) Tlumící vložka 5) Díl střešní 6) Hlavice střešní s kapsovým filtrem 7) Závěs sestavy MONZUN TE Příslušenství Žaluzie protidešťová Je určena k zakončení dílu průchodového na venkovní stěně. Je standardně vyrobena z pozinkovaného plechu. Ostatní možné varianty dle technických podkladů - TPM 079/01. Směšovací komora Komora směšovací je určená k směšování venkovního a oběhového vzduchu. Skládá se z tělesa vyrobeného z pozinkovaného plechu a ze třech žaluziových klapek určených k nastavení zvoleného poměru vzduchu v rozsahu 0 až 100%. Pro venkovní vzduch je klapka těsná, pro oběhový jsou dvě klapky netěsné. Regulační klapky jsou mechanicky spřažené s ovládáním ručním (provedení.01) nebo servopohonem se spojitou regulací (provedení.57). Směšovací komora se dodává v provedení s filtrem nebo bez filtru. Tlumicí vložka Používá se k zamezení přenosu dynamických sil a chvění ventilátoru na navazující potrubí. Díl průchodový Je určen k zabudování do otvoru ve svislé konstrukci pro sání venkovního vzduchu. Jedná se o troubu s volnou přírubou o příslušném rozměru a délce 1000 mm (délka dílu se upravuje při montáži dle potřeby). Je vyroben z pozinkovaného plechu. Díl střešní Je určen k zabudování do otvoru ve střešní konstrukci, slouží k upevnění střešní hlavice. Skládá se z trouby o příslušném rozměru délce 600 mm a ze čtyř volných lišt, které se připevní dle sklonu střechy na potrubí. Vše je vyrobeno z pozinkovaného plechu. Hlavice střešní Je určena k nasávání venkovního vzduchu z prostoru nad střechou. Skládá se z tělesa a stříšky hlavice, vše je vyrobeno z pozinkovaného plechu. V tělese střešní hlavice je osazen kapsový filtr. Znečištění filtru je hlídáno diferenčním manostatem. žaluzie protidešťová hlavice střešní směšovací komora

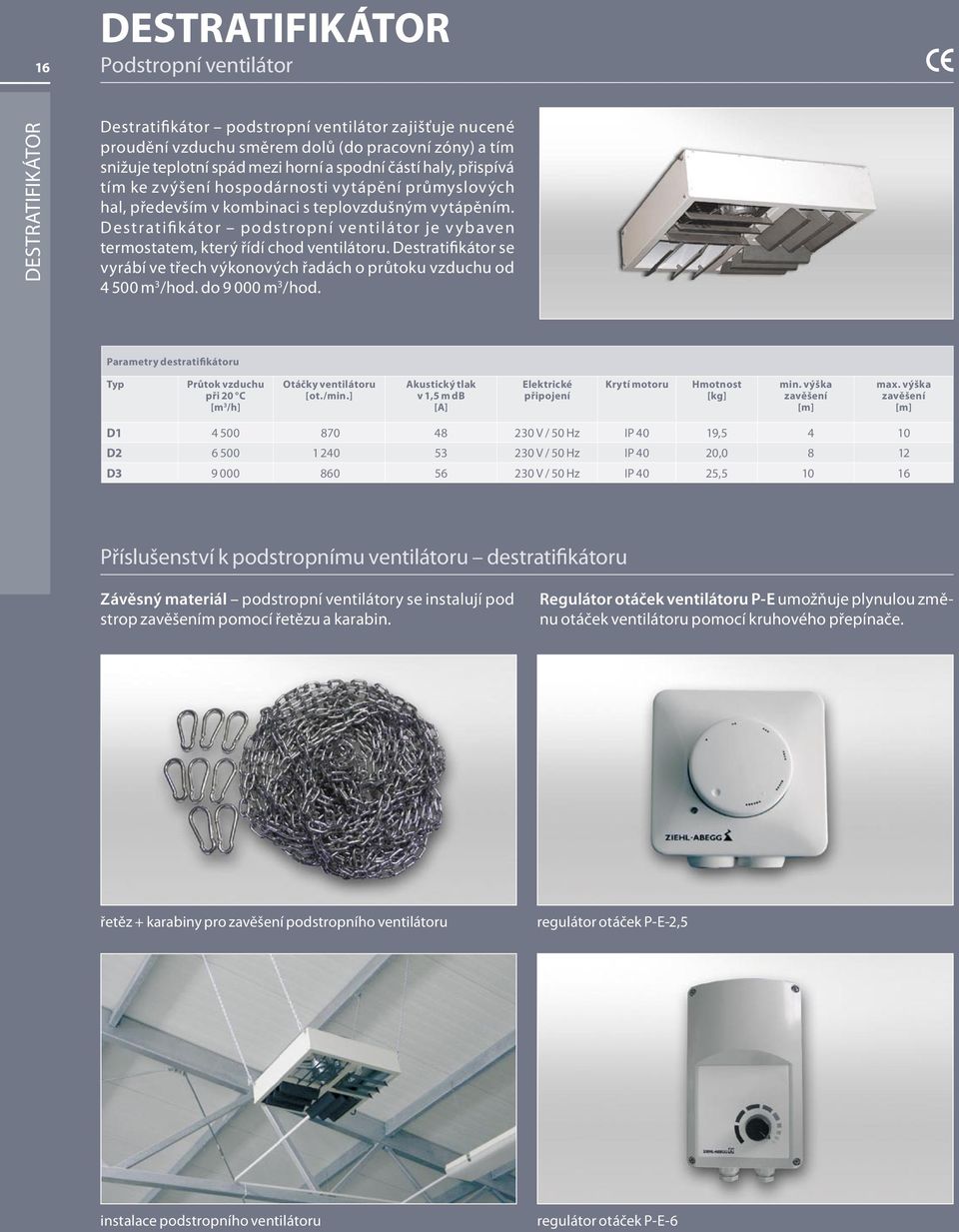

16 16 DESTRATIFIKÁTOR Podstropní ventilátor DESTRATIFIKÁTOR Destratifikátor podstropní ventilátor zajišťuje nucené proudění vzduchu směrem dolů (do pracovní zóny) a tím snižuje teplotní spád mezi horní a spodní částí haly, přispívá tím ke zvýšení hospodárnosti vytápění průmyslových hal, především v kombinaci s teplovzdušným vytápěním. Destratifikátor podstropní ventilátor je v ybaven termostatem, který řídí chod ventilátoru. Destratifikátor se vyrábí ve třech výkonových řadách o průtoku vzduchu od m 3 /hod. do m 3 /hod. Parametry destratifikátoru Typ Průtok vzduchu při 20 C [m 3 /h] Otáčky ventilátoru [ot./min.] Akustický tlak v 1,5 m db [A] Elektrické připojení Krytí motoru Hmotnost [kg] min. výška zavěšení [m] max. výška zavěšení [m] D V / 50 Hz IP 40 19, D V / 50 Hz IP 40 20, D V / 50 Hz IP 40 25, Příslušenství k podstropnímu ventilátoru destratifikátoru Závěsný materiál podstropní ventilátory se instalují pod strop zavěšením pomocí řetězu a karabin. Regulátor otáček ventilátoru P-E umožňuje plynulou změnu otáček ventilátoru pomocí kruhového přepínače. řetěz + karabiny pro zavěšení podstropního ventilátoru regulátor otáček P-E-2,5 instalace podstropního ventilátoru regulátor otáček P-E-6

17 OSTATNÍ VÝROBNÍ PROGRAM

18 18 Požární technika OSTATNÍ VÝROBNÍ PROGRAM Požární klapka - PKTM Požární klapka - PKTM III Požární klapka - FDMC Požární klapka - FDMD Klapka odvodu kouře z jednoho požárního úseku - SEDS Klapka odvodu kouře z více požárních úseků - SEDM Požární stěnový uzávěr - PSUM Požární ventil - PVM Tlumič hluku - SMR, SMRF Regulační technika Regulační klapka čtyřhranná - RKM Regulační klapka čtyřhranná těsná - RKTM Regulační klapka kruhová těsná - RKKTM Regulátor konstantního průtoku vzduchu - RPM-K Regulátor variabilního průtoku vzduchu - RPM-V Ostatní VZT komponenty Tlumicí vložka - TVM Přetlaková klapka - NKTM Evakuační (dekompresní) klapka - DM-E Klimatizační jednotky Klimatizační jednotka - MANDÍK řady M a P

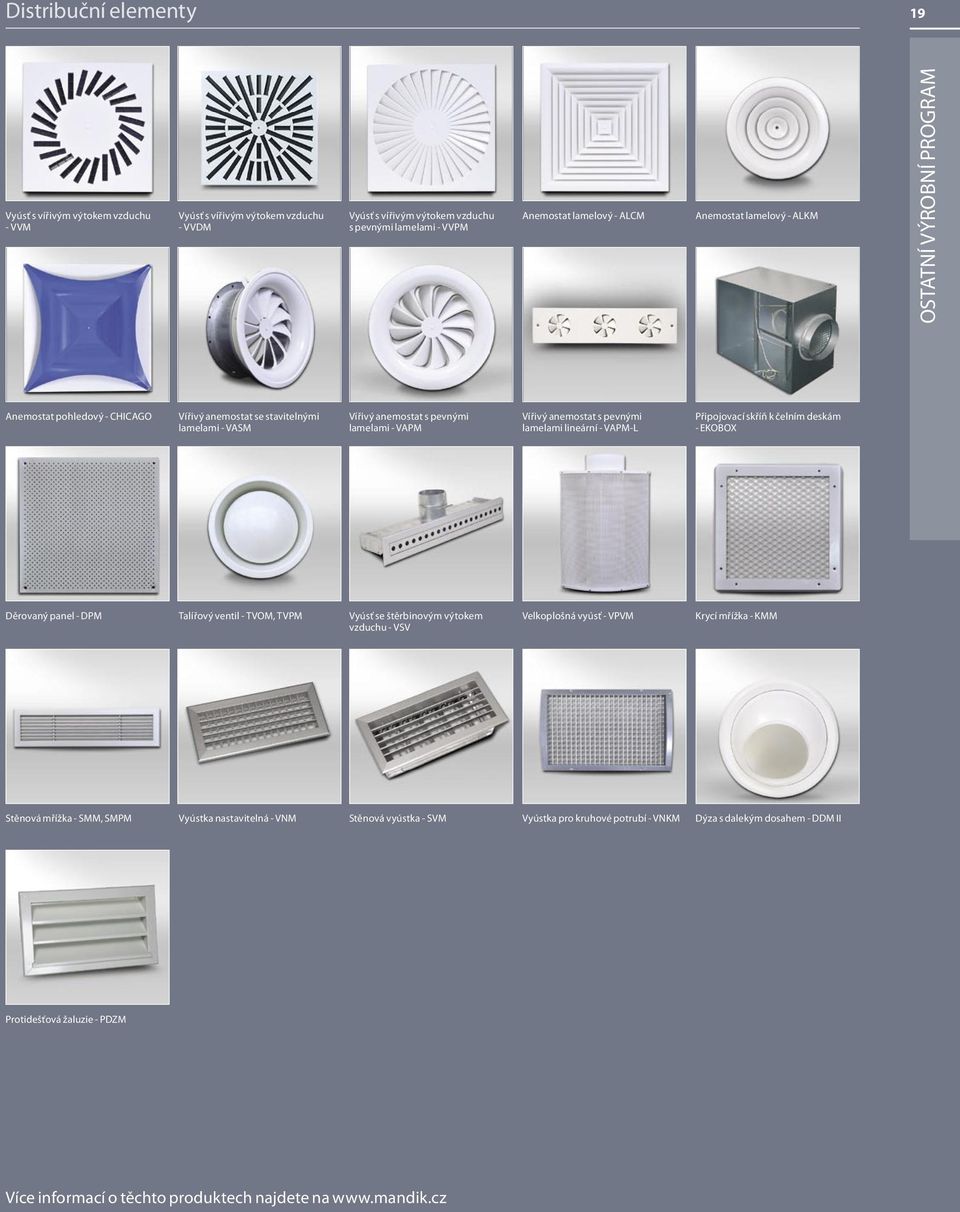

19 Distribuční elementy 19 Vyúsť s vířivým výtokem vzduchu - VVM Vyúsť s vířivým výtokem vzduchu - VVDM Vyúsť s vířivým výtokem vzduchu s pevnými lamelami - VVPM Anemostat lamelový - ALCM Anemostat lamelový - ALKM OSTATNÍ VÝROBNÍ PROGRAM Anemostat pohledový - CHICAGO Vířivý anemostat se stavitelnými lamelami - VASM Vířivý anemostat s pevnými lamelami - VAPM Vířivý anemostat s pevnými lamelami lineární - VAPM-L Připojovací skříň k čelním deskám - EKOBOX Děrovaný panel - DPM Talířový ventil - TVOM, TVPM Vyúsť se štěrbinovým výtokem vzduchu - VSV Velkoplošná vyúsť - VPVM Krycí mřížka - KMM Stěnová mřížka - SMM, SMPM Vyústka nastavitelná - VNM Stěnová vyústka - SVM Vyústka pro kruhové potrubí - VNKM Dýza s dalekým dosahem - DDM II Protidešťová žaluzie - PDZM Více informací o těchto produktech najdete na

20 MANDÍK, a. s. Dobříšská Hostomice Česká republika Tel.: Fax: Datum vydání: 05/2013
