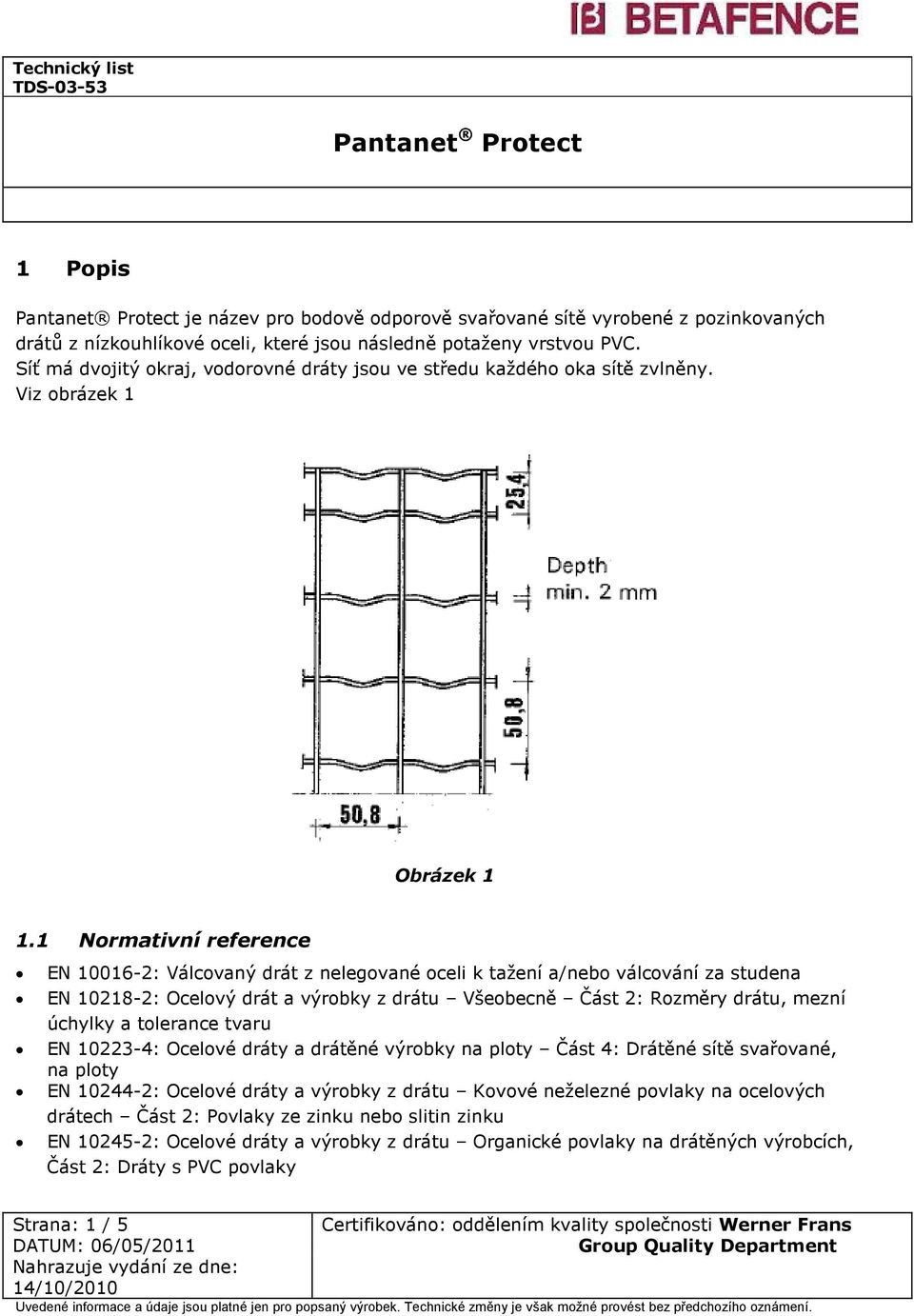

1 1 Popis Pantanet Protect je název pro bodově odporově svařované sítě vyrobené z pozinkovaných drátů z nízkouhlíkové oceli, které jsou následně potaženy vrstvou PVC. Síť má dvojitý okraj, vodorovné dráty jsou ve středu každého oka sítě zvlněny. Viz obrázek 1 Obrázek Normativní reference EN : Válcovaný drát z nelegované oceli k tažení a/nebo válcování za studena EN : Ocelový drát a výrobky z drátu Všeobecně Část 2: Rozměry drátu, mezní úchylky a tolerance tvaru EN : Ocelové dráty a drátěné výrobky na ploty Část 4: Drátěné sítě svařované, na ploty EN : Ocelové dráty a výrobky z drátu Kovové neželezné povlaky na ocelových drátech Část 2: Povlaky ze zinku nebo slitin zinku EN : Ocelové dráty a výrobky z drátu Organické povlaky na drátěných výrobcích, Část 2: Dráty s PVC povlaky Strana: 1 / 5 Certifikováno: oddělením kvality společnosti Werner Frans

1 Normativní reference EN 10016-2: Válcovaný drát z nelegované oceli k tažení a/nebo válcování za studena EN 10218-2: Ocelový drát a výrobky z drátu Všeobecně Část 2: Rozměry drátu, mezní úchylky a

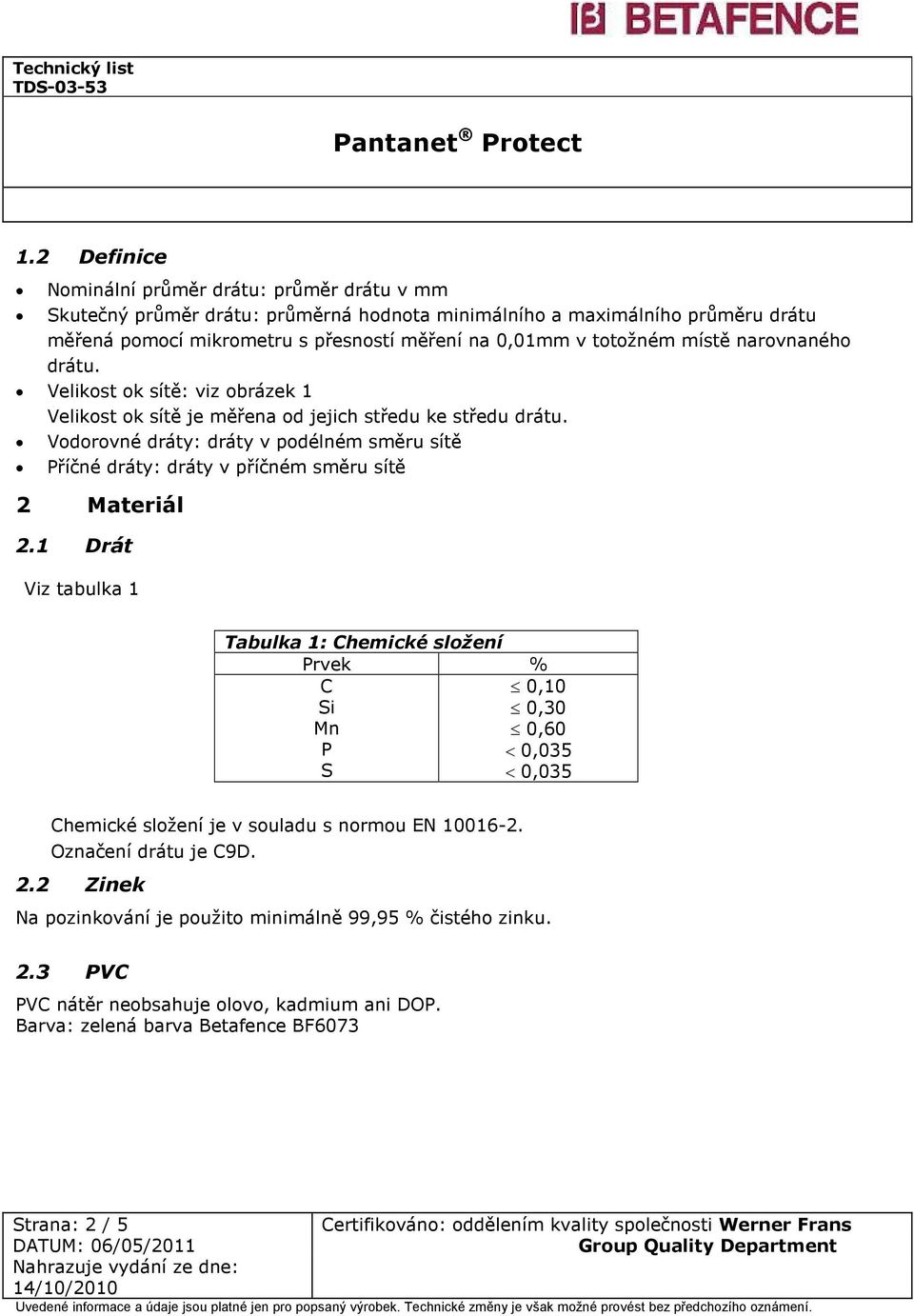

2 1.2 Definice Nominální průměr drátu: průměr drátu v mm Skutečný průměr drátu: průměrná hodnota minimálního a maximálního průměru drátu měřená pomocí mikrometru s přesností měření na 0,01mm v totožném místě narovnaného drátu. Velikost ok sítě: viz obrázek 1 Velikost ok sítě je měřena od jejich středu ke středu drátu. Vodorovné dráty: dráty v podélném směru sítě Příčné dráty: dráty v příčném směru sítě 2 Materiál 2.1 Drát Viz tabulka 1 Tabulka 1: Chemické složení Prvek % C 0,10 Si 0,30 Mn 0,60 P < 0,035 S < 0,035 Chemické složení je v souladu s normou EN Označení drátu je C9D. 2.2 Zinek Na pozinkování je použito minimálně 99,95 % čistého zinku. 2.3 PVC PVC nátěr neobsahuje olovo, kadmium ani DOP. Barva: zelená barva Betafence BF6073 Strana: 2 / 5 Certifikováno: oddělením kvality společnosti Werner Frans

Vodorovné dráty: dráty v podélném směru sítě Příčné dráty: dráty v příčném směru sítě 2 Materiál 2.

3 3 Požadavky 3.1 Průměr drátu a tolerance Viz tabulka 2 Tabulka 2 : Vlastnosti drátu Nominální průměr drátu mm Nanesení Hmotnost zinku g/m² Pevnost v tahu N/mm² Drát Drát potažený PVC (*) 2,00 ± 0,09 1,80 ± 0,09 2,50 ± 0,15 2,20 ± 0,15 Vodorovný drát Příčný drát Min. 400 Min. 700 (*) Tolerance je v souladu s normou EN Velikost ok sítě a tolerance Rozteč mezi vodorovnými dráty: 50,8mm (viz obrázek 1) tolerance: +/- 3,0 mm Rozteč mezi příčnými dráty: 50.8mm (viz obrázek 1) tolerance: +/- 3,0 mm Tolerance je v souladu s normou EN Pevnost drátu v tahu Viz tabulka Smyková pevnost svaru Průměrná smyková pevnost 4 náhodně vybraných svarů v jedné roli nesmí být nižší než 75% minimálního mezního zatížení vodorovného drátu. Tolerance je v souladu s normou EN Strana: 3 / 5 Certifikováno: oddělením kvality společnosti Werner Frans

2,50 ± 0,15 2,20 ± 0,15 Vodorovný drát Příčný drát 30 30 Min. 400 Min. 700 (*) Tolerance je v souladu s normou EN10218-2 3.

4 3.5 PVC nátěr Přilnutím PVC nátěru k základnímu nátěru, který je nanesen na pozinkovaném drátě, dochází k dokonalému spojení drátu a PVC nátěru. PVC nátěr je v souladu s normou EN třídy 2b. 4 Způsob doručení 4.1 Délka role 25m, viz tabulka 3. Tolerance: -0/ +2% 4.2 Výška sítě Viz tabulka 3, tolerance ± 5mm 4.3 Vnitřní průměr role Přibližně 150 mm 4.4 Vnější průměr role U rolí dlouhých 25m: přibližně 370mm 4.5 Balení Role balené ve smršťovací nebo pružné fólii jsou přepravovány na čtyřcestných paletách. Rozměry palety: 1200 x 1000 mm nebo E palety o rozměrech 800 x 1200 mm. Palety a balíky jsou obaleny fólií, aby vytvořily pevný celek. Počet rolí na paletě: viz tabulka 3a a 3b. Každá role je opatřena štítkem s následujícími informacemi o: výšce (m), délce (m), velikosti ok sítě (mm), dále je opatřena čárovým kódem a SAP kódem Strana: 4 / 5 Certifikováno: oddělením kvality společnosti Werner Frans

4 Vnější průměr role U rolí dlouhých 25m: přibližně 370mm 4.5 Balení Role balené ve smršťovací nebo pružné fólii jsou přepravovány na čtyřcestných paletách.

5 Tabulka 3 : Způsob doručení a balení (Barva: zelená Betafence BF6073) Výška plotu Počet rolí na paletě Délka role Hmotnost role Rozměry expediční jednotky d x š x v SAP kód mm kg cm ,2 130 x 101 x ,0 130 x 101 x ,1 130 x 101 x ,3 130 x 101 x ,1 130 x 101 x Strana: 5 / 5 Certifikováno: oddělením kvality společnosti Werner Frans

10 25 30,0 130 x 101 x 139 7035149 1520 10 25 37,1 130 x 101 x 169 7035150 1830 10 25 44,3 130 x 101 x 201
