Intenzívní substrát Optigrün Typ i

Rozměr: px

Začít zobrazení ze stránky:

Download "Intenzívní substrát Optigrün Typ i"

Dana Valentová
před 8 lety
Počet zobrazení:

1 081_Intensiv-Substrat-Typ_i.xls CZ Stand: Intenzívní substrát Optigrün Typ i Oblast použití: Vegetační vrstva pro vícevrstvé intenzívní zelené střechy a kontejnery na rostliny. Materiál*: láva, pemza, expandovaná břidlice, keramzit, kompostovaná kůra, zelený kompost cihelná drť, škvára Vlastnosti/ Celkový objem vzduchových pórů: > objem.% parametry: Hmotnost při max. naycení vodou a zhutnění: Typ "lehký" v suchém stavu od 600 kg/m³ do cca kg/m³ Typ "těžký" v suchém stavu od 1000 kg/m³ do cca kg/m³ Maximální vodní kapacita: objem.% Organické součásti: 6-12 hmot.% hodnota ph: 5,5-8,5 Vodopropustnost: > 0,3 mm/min Adsorpční kapacita: > 120 mmol/l Koeficient zhutnění: 1,3 Odpovídá požadavkům směrnice FLL resp. směrnice VfB volně ložený, foukaný, pytlovaný, v BigBagu v suchu, pytle a BigBagy chránit před UV * Komponenty se mohou lišit v závislosti na regionu! U výše uvedených dat se jedná o orientační hodnoty dosažené ve vlastní laboratoři našeho dodavatele.

naycení vodou a zhutnění: Typ "lehký" v suchém stavu od 600 kg/m³ do cca. 1400 kg/m³ Typ "těžký" v suchém stavu od 1000 kg/m³ do cca. 1800 kg/m³ Maximální vodní kapacita: 45-65 objem.

2 083_Rasensubstrat-Typ_R.xls CZ Stand: Trávníkový substrát Optigreen Typ R Oblast použití: Vegetační vrstva pro vícevrstvé intenzívní zelené střechy s pobytovým trávníkem Materiál*: láva, pemza, expandovaná břidlice, písky, kompostovaná kůra, zelený kompost, atd.* Vlastnosti/ Celkový objem vzduchových pórů: > 60 objem.% parametry: Hmotnost při max. vodní kapacitě a zhutnění: za sucha od 1000 kg/m³ do cca kg/m³ Maximální vodní kapacita: >= 30 objem.% Organické součásti: 1-3 hmot.% hodnota ph: 5,5-7,5 Vodopropustnost: > 1 mm/min Adsorpční kapacita: > 80 mmol/l Koeficient zhutnění: 1,2 Odpovídá požadavkům profilu Optigreen volně ložený a v BigBagu; ve speciálních případech lze foukat v suchu, BigBagy chránit před UV * Komponenty se mohou lišit v závislosti na regionu! U výše uvedených dat se jedná o orientační hodnoty dosažené ve vlastní laboratoři našeho dodavatele.

kompostovaná kůra, zelený kompost, atd.* Vlastnosti/ Celkový objem vzduchových pórů: > 60 objem.% parametry: Hmotnost při max. vodní kapacitě a zhutnění: za sucha od 1000 kg/m³ do cca.

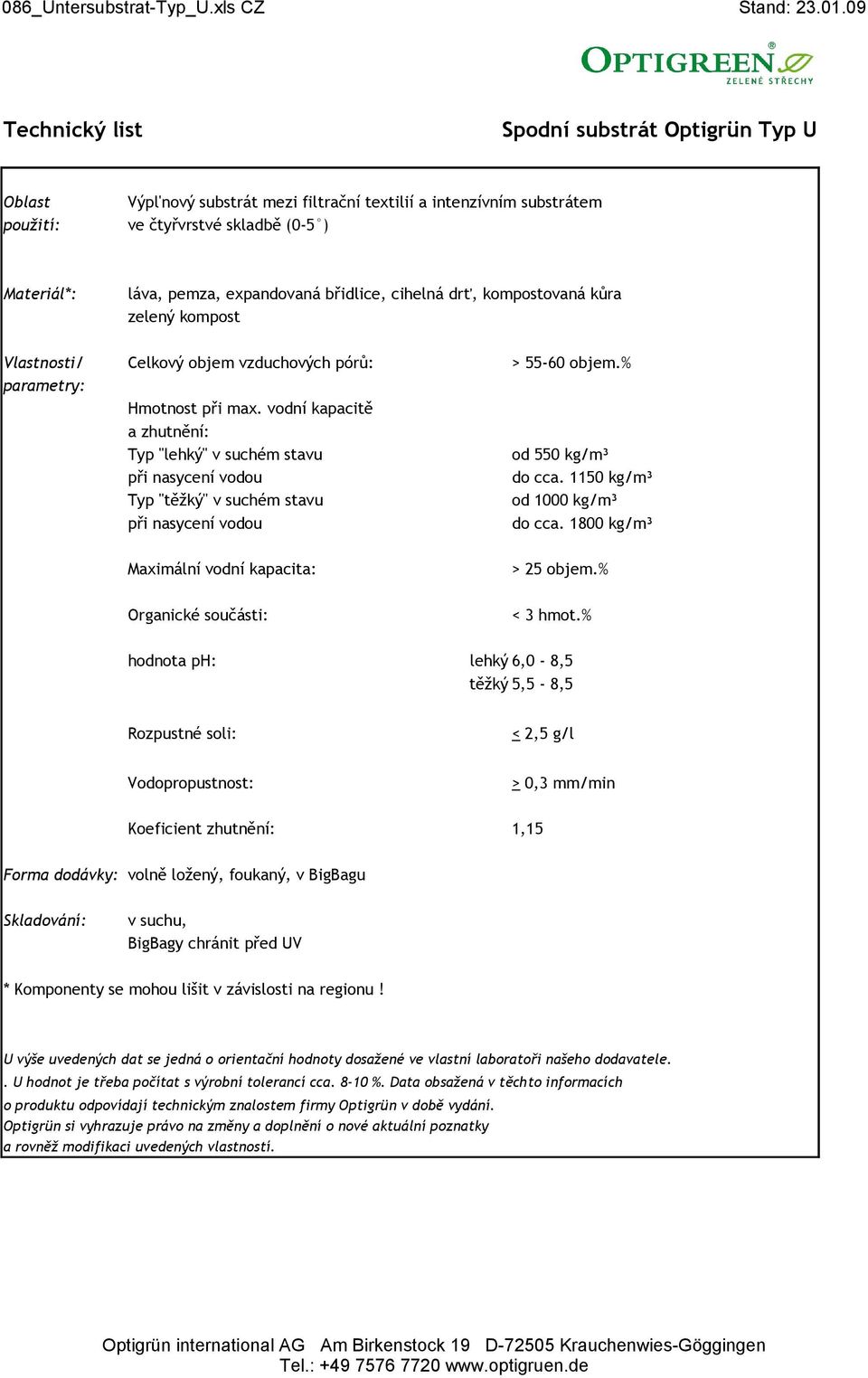

3 086_Untersubstrat-Typ_U.xls CZ Stand: Spodní substrát Optigrün Typ U Oblast Výpl'nový substrát mezi filtrační textilií a intenzívním substrátem použití: ve čtyřvrstvé skladbě (0-5 ) Materiál*: láva, pemza, expandovaná břidlice, cihelná drť, kompostovaná kůra zelený kompost Vlastnosti/ Celkový objem vzduchových pórů: > objem.% parametry: Hmotnost při max. vodní kapacitě a zhutnění: Typ "lehký" v suchém stavu od 550 kg/m³ do cca kg/m³ Typ "těžký" v suchém stavu od 1000 kg/m³ do cca kg/m³ Maximální vodní kapacita: > 25 objem.% Organické součásti: < 3 hmot.% hodnota ph: lehký 6,0-8,5 těžký 5,5-8,5 Rozpustné soli: < 2,5 g/l Vodopropustnost: > 0,3 mm/min Koeficient zhutnění: 1,15 volně ložený, foukaný, v BigBagu v suchu, BigBagy chránit před UV * Komponenty se mohou lišit v závislosti na regionu! U výše uvedených dat se jedná o orientační hodnoty dosažené ve vlastní laboratoři našeho dodavatele.

cihelná drť, kompostovaná kůra zelený kompost Vlastnosti/ Celkový objem vzduchových pórů: > 55-60 objem.% parametry: Hmotnost při max.

4 022_Filtermatte-Typ_105.xls CZ Stand: Filtrační textilie Optigrün Typ CPD-79 Polypropylen Jmenovitá tloušťka: cca. 1,1 mm Plošná hmotnost: 105 g/m² Technická data Výroba: Mechanicky zpevněné nekonečné vlákno a vlastnosti: vláknitá textilie Třída pevnosti: II Zkoušeno detektorem: ano Barva: šedá Mechanická filtrační schopnost (Dw): > 0,06 a < 0,2 mm EN ISO Max. tažná síla v podélném/příčném směru 7,5/7,5 kn/m: EN ISO Protažení podélné / příčné %: 90/75 EN ISO Pevnost proti protlačení: 1200 N EN ISO Propustnost vody svisle k rovině: 130 l/m²s EN ISO Šířka role: Délka role: 2 m 100 m Plocha: 200 m² Hmotnost balení: cca. 22 kg Filtrační textilie pro ozeleněné střechy v suchu na ležato Likvidace: v čistém stavu lze recyklovat Zpracování: dle návodu k pokládce s přesahy 10 cm U výše uvedených dat se jedná o orientační hodnoty dosažené ve vlastní laboratoři našeho dodavatele

filtrační schopnost (Dw): > 0,06 a < 0,2 mm EN ISO 12956 Max.

5 071_Draenschicht-Typ_Perl_8-16-BS.xls CZ Stand: Drenážní násyp Optigrün Typ Perl 8/16 - BS Drenážní vrstva pro intenzívní zelené střechy a kontejnery na rostliny s akumulací vody v drenážní vrstvě Částečně drcená expandovaná břidlice frakce 8-16 mm se speciálním zrnitostním složením kvůli lepší kapilaritě a schopnosti zadržovat vodu. Vlastnosti/ Hmotnost při max. vodní kapacitě parametry: a zhutnění: cca. 890 kg/m³ Hmotnost za sucha: cca. 750 kg/m³ Maximální vodní kapacita: 9,5 objem.% hodnota ph: 8,5 Obsah solí: 0,79 g/l Vodopropustnost: více než 600 mm/min Koeficient zhutnění: 1,1 Odolnost proti mrazu: podle DIN 4226/3 Stlačení při tlaku 500 KN/m²: cca. 5 % Pevnost zrna dle DIN 4262 část 3: 6,12 N/mm² Odpovídá požadavkům směrnice FLL resp. směrnice VfB volně ložený, foukaný, pytlovaný, v BigBagu v suchu, pytle a BigBagy chránit před UV U výše uvedených dat se jedná o orientační hodnoty dosažené ve vlastní laboratoři našeho dodavatele

8-16 mm se speciálním zrnitostním složením kvůli lepší kapilaritě a schopnosti zadržovat vodu. Vlastnosti/ Hmotnost při max. vodní kapacitě parametry: a zhutnění: cca.

6 040-Speicherelement-FKD_60-BO.xls CZ Stand: Optigrün vododržný panel FKD 60 BO Označení produktu: Ochranný a vododržný prvek FKD 60 BO (CE1313-CPD-4389) z protahovaného, ekologicky nezávadného recyklátu HDPE s vododržnou funkcí, a odtokovými otvory nahoře. Produkt má označení CE dle normy EN Recyklát HDPE Jmenovitá tloušťka: cca. 60 mm Plošná hmotnost: 2,8 kg/m 2 Barva: šedá/černá Technická Pevnost v tlaku při zaplnění 800 kn/m 2 při stlačení 11 % data a (zásyp min. 5 cm nad horní hranu panelu) vlastnosti: Vodoakumulační schopnost Objem cca. 17 litrů se zásypem (Perl 8/16) Cca. 45 litrů po i = 1 (svisle) Šířka panelu: Délka panelu: Drenážní schopnost dle DIN EN ISO kpa, měkké/tvrdé, MD. S filtrační textilií 105 g položenou shora i = 0,01 (ca. 1 %) 0,5 l/(s*m) i = 0,02 (ca. 2 %) 0,74 l/(s*m) i = 0,05 (ca. 5 %) 1,24 l/(s*m) i = 0,10 (ca. 10 %) 1,82 l/(s*m) Plocha: 1,93 m 2 plná paleta á 120 panelů: 231 m 2 6,1 l/(s*m) 0,99 m 1,95 m Pod intenzívní vegetační souvrství Pod dočasně pojížděné vegetační souvrství o odpovídající mocnosti (příjezd požární techniky, parkoviště, zpevněné louky atd.) Při delší době skladování chraňte před UV na ležato Zpracování: Panely na tupý sraz, zaplněné drenážním násypem Ihned při pokládce panely zaplňte vodou jako ochranu proti odvátí větrem a kvůli chlazení v létě. Do 1 dne pokryjte souvrstvím. U výše uvedených dat se jedná o orientační hodnoty zjištěné ve vlastní laboratoři našeho dodavatele

60 mm Plošná hmotnost: 2,8 kg/m 2 Barva: šedá/černá Technická Pevnost v tlaku při zaplnění 800 kn/m 2 při stlačení 11 % data a (zásyp min.

7 165-Separační, ochranná a vodoakumulační textilie RMS 300_CZ Stand: Separační, ochranná a vodoakumulační textilie RMS 300 PP/PES/Acryl Jmenovitá tloušťka: Recyklát z umělých vláken (PP/PES/Acryl) cca. 3,6 mm Plošná hmotnost: 300 g/m² Technická data Výroba: Mechanicky zpevněno a vlastnosti: Třída pevnosti: II Zkoušeno detektorem: ano Odolnost proti UV: ne Barva: směs barev Šířka role: Délka role: 2 m 50 m Plocha: 100 m² Hmotnost balení: cca. 30 kg Separační a ochranná vrstva Vododržná textilie (cca. 2 l/m²) v suchu na ležato Likvidace: v čistém stavu lze recyklovat Zpracování: dle návodu k pokládce S přesahy 10 cm. U výše uvedených dat se jedná o orientační hodnoty dosažené ve vlastní laboratoři našeho dodavatele

3,6 mm Plošná hmotnost: 300 g/m² Technická data Výroba: Mechanicky zpevněno a vlastnosti: Třída pevnosti: II Zkoušeno detektorem: ano Odolnost proti UV: ne Barva: směs barev Šířka

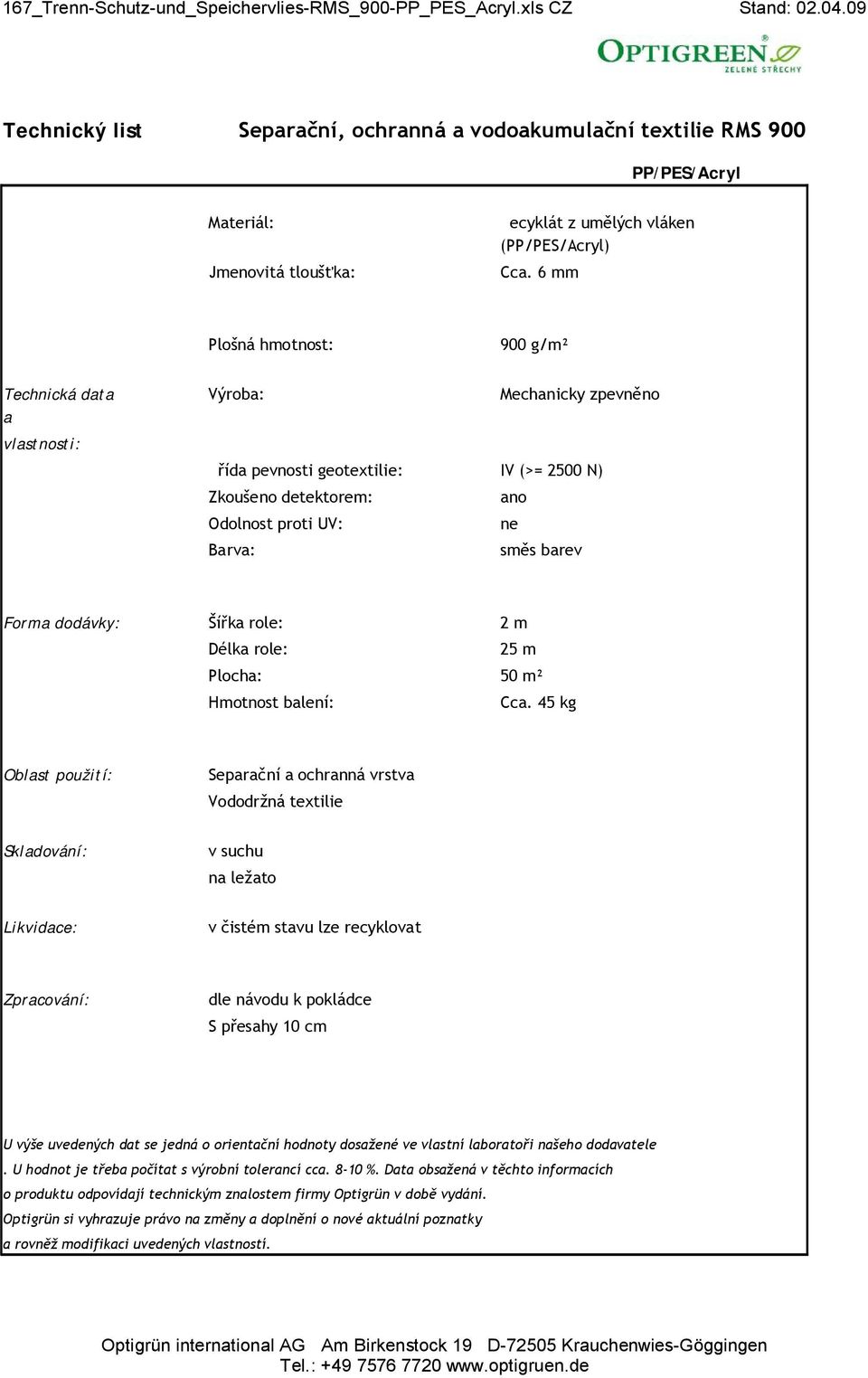

8 167_Trenn-Schutz-und_Speichervlies-RMS_900-PP_PES_Acryl.xls CZ Stand: Separační, ochranná a vodoakumulační textilie RMS 900 PP/PES/Acryl Jmenovitá tloušťka: Recyklát z umělých vláken (PP/PES/Acryl) Cca. 6 mm Plošná hmotnost: 900 g/m² Technická data Výroba: Mechanicky zpevněno a vlastnosti: Třída pevnosti geotextilie: IV (>= 2500 N) Zkoušeno detektorem: ano Odolnost proti UV: ne Barva: směs barev Šířka role: Délka role: Plocha: Hmotnost balení: 2 m 25 m 50 m² Cca. 45 kg Separační a ochranná vrstva Vododržná textilie v suchu na ležato Likvidace: v čistém stavu lze recyklovat Zpracování: dle návodu k pokládce S přesahy 10 cm U výše uvedených dat se jedná o orientační hodnoty dosažené ve vlastní laboratoři našeho dodavatele

6 mm Plošná hmotnost: 900 g/m² Technická data Výroba: Mechanicky zpevněno a vlastnosti: Třída pevnosti geotextilie: IV (>= 2500 N) Zkoušeno detektorem: ano Odolnost proti UV: ne Barva:
