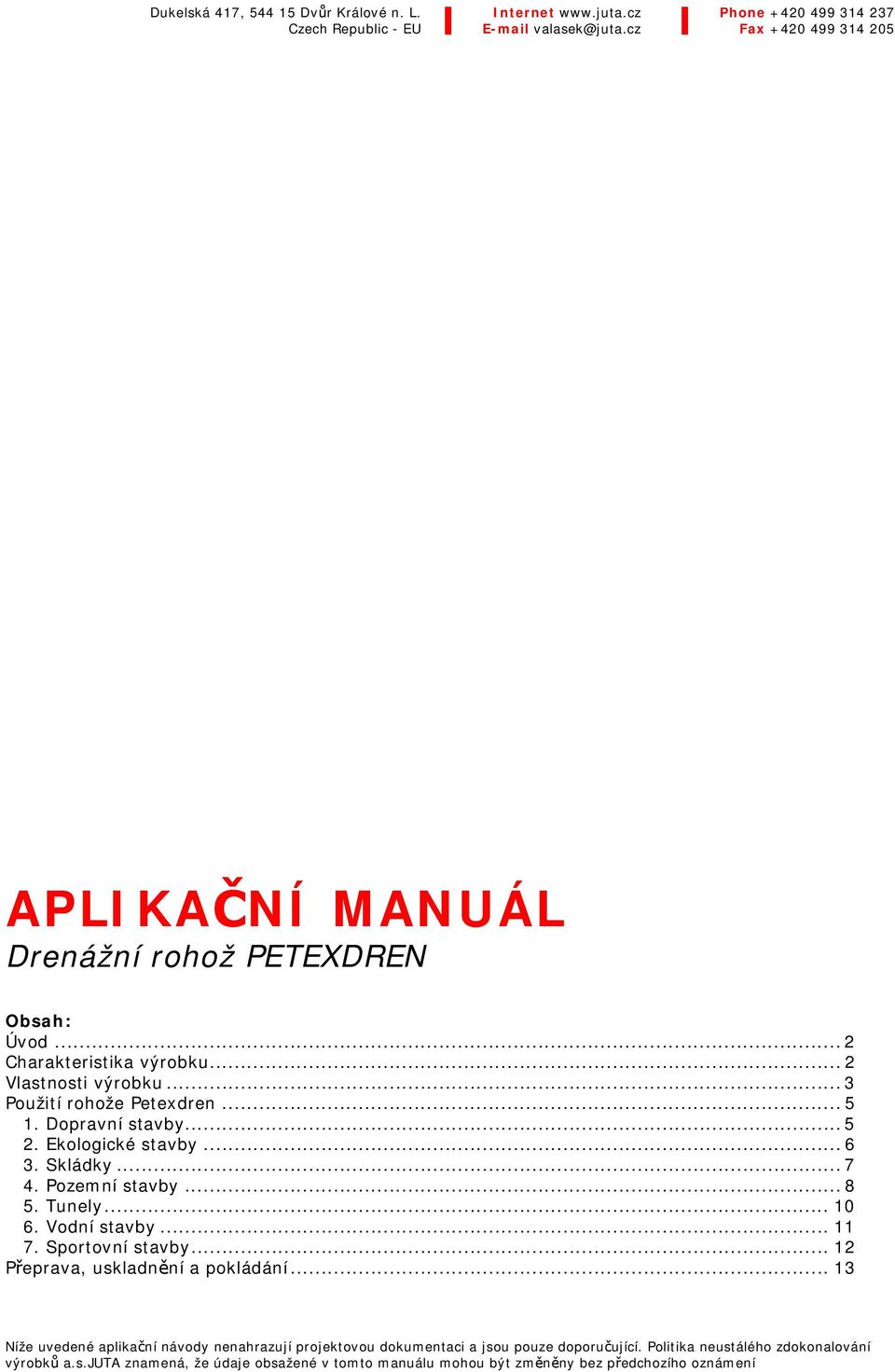

1 APLIKAČNÍ MANUÁL Drenážní rohož PETEXDREN Obsah: Úvod... 2 Charakteristika výrobku... 2 Vlastnosti výrobku... 3 Použití rohože Dopravní stavby Ekologické stavby Skládky Pozemní stavby Tunely Vodní stavby Sportovní stavby Přeprava, uskladnění a pokládání Níže uvedené aplikační návody nenahrazují projektovou dokumentaci a jsou pouze doporučující. Politika neustálého zdokonalování výrobků a.s.juta znamená, že údaje obsažené v tomto manuálu mohou být změněny bez předchozího oznámení

Sportovní stavby... 12 Přeprava, uskladnění a pokládání.

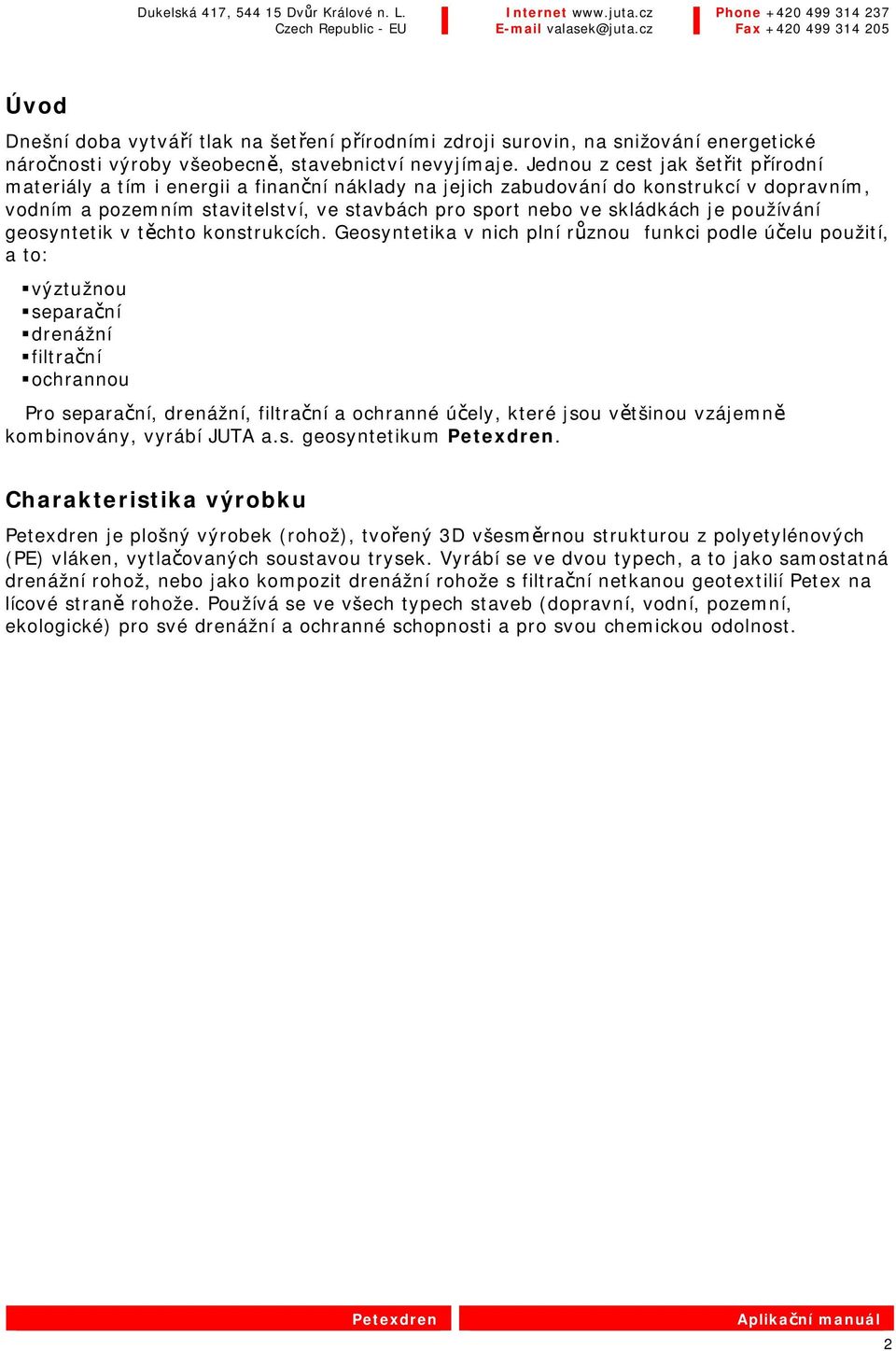

2 Úvod Dnešní doba vytváří tlak na šetření přírodními zdroji surovin, na snižování energetické náročnosti výroby všeobecně, stavebnictví nevyjímaje. Jednou z cest jak šetřit přírodní materiály a tím i energii a finanční náklady na jejich zabudování do konstrukcí v dopravním, vodním a pozemním stavitelství, ve stavbách pro sport nebo ve skládkách je používání geosyntetik v těchto konstrukcích. Geosyntetika v nich plní různou funkci podle účelu použití, a to: výztužnou separační drenážní filtrační ochrannou Pro separační, drenážní, filtrační a ochranné účely, které jsou většinou vzájemně kombinovány, vyrábí JUTA a.s. geosyntetikum. Charakteristika výrobku je plošný výrobek (rohož), tvořený 3D všesměrnou strukturou z polyetylénových (PE) vláken, vytlačovaných soustavou trysek. Vyrábí se ve dvou typech, a to jako samostatná drenážní rohož, nebo jako kompozit drenážní rohože s filtrační netkanou geotextilií Petex na lícové straně rohože. Používá se ve všech typech staveb (dopravní, vodní, pozemní, ekologické) pro své drenážní a ochranné schopnosti a pro svou chemickou odolnost. 2

je používání geosyntetik v těchto konstrukcích.

3 Vlastnosti výrobku Drenážní rohož má vysokou propustnost kolmo k rovině i v rovině výrobku. Propustnost zůstává zachována i při zatížení dalšími konstrukčními vrstvami. Výhodou proti zrnitým drenážním materiálům je nízká hmotnost u a z toho vyplývající snadná manipulovatelnost. Hydraulické a mechanické vlastnosti jsou uvedeny v následujících tabulkách: drenážní rohož Parametr Norma Jed. Hodnota Tolerance Plošná hmotnost ČSN EN 965 g/m /+15% Tloušťka při přítlaku 2kPa při přítlaku 20kPa při přítlaku 200kPa Pevnost podélně příčně Statická zkouška proražení (CBR test) Propustnost vody v rovině rohože v obou směrech při gradientu 0,1 ČSN EN ČSN EN ISO ČSN EN ISO ČSN EN ISO mm ±15% kn/m 0,6 1,4-10% 1,2 3,5-10% N % 10-2 l/m.s při zatížení kpa ,7 0,9 při zatížení kpa ,45 ±30% při gradientu , ,5 2 ±30% drenážní kompozit Parametr Norma Jed. Hodnota Tolerance Plošná hmotnost ČSN EN 965 g/m ( ) -10/+15% Tloušťka při přítlaku 2kPa ČSN EN mm 7 ±15% při přítlaku 20kPa při přítlaku 200kPa 6 4 Pevnost podélně příčně ČSN EN ISO kn/m 3 4,8-10% -10% Statická zkouška proražení ČSN EN ISO N % (CBR test) Dynamická zkouška ČSN EN 918 mm % proražení Velikost otvorů ČSN EN ISO mm 0,19 ±30% Index rychlosti (VI H50 ) při poklesu hydrostatické výšky o 50mm, bez přítlaku ČSN EN ISO m/s ±30% Propustnost vody v rovině rohože v obou směrech ČSN EN ISO l/m.s při zatížení kpa při gradientu 0,1 při gradientu 1 5 1,7 0,9 15 6,9 4 ±30% ±30% 3

Hydraulické a mechanické vlastnosti jsou uvedeny v následujících tabulkách: drenážní rohož Parametr Norma Jed.

4 Závislost propustnosti na zatížení výrobku byla testována laboratorně. Výsledkem jsou grafy, z nichž lze pro předpokládané zatížení odečíst odpovídající filtrační koeficient a tloušťku rohože: 4

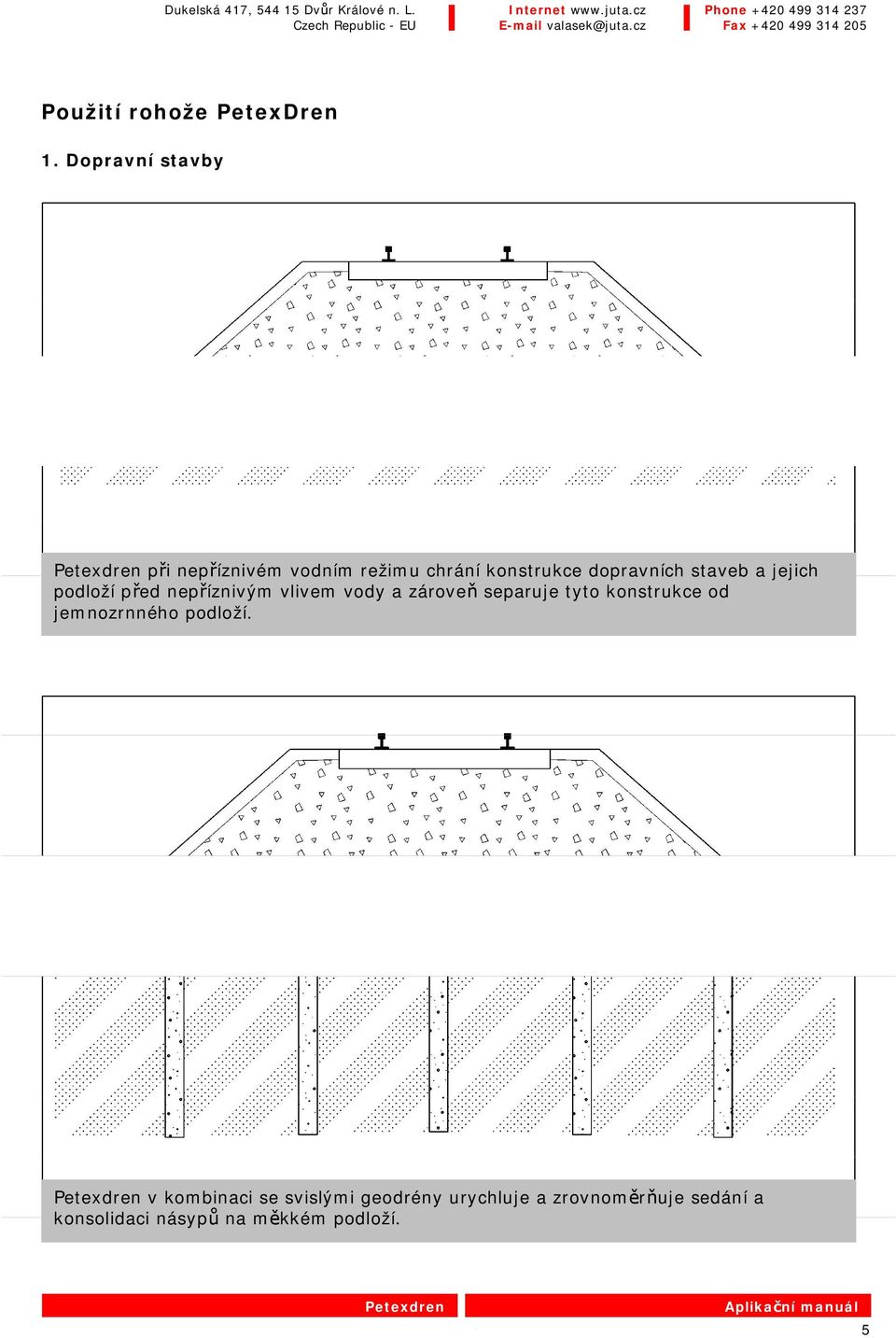

5 Použití rohože PetexDren 1. Dopravní stavby při nepříznivém vodním režimu chrání konstrukce dopravních staveb a jejich podloží před nepříznivým vlivem vody a zároveň separuje tyto konstrukce od jemnozrnného podloží. v kombinaci se svislými geodrény urychluje a zrovnoměrňuje sedání a konsolidaci násypů na měkkém podloží. 5

staveb a jejich podloží před nepříznivým vlivem vody a zároveň separuje tyto

6 jako drenáž rubu opěrných a zárubních zdí snižuje pórové tlaky a chrání podloží zdí před účinky vody. 2. Ekologické stavby chrání těsnění dna biologických čistíren před poškozením a usnadňuje zachycení kořenového systému. Zároveň usnadňuje výměnu čistících vrstev. 6

Ekologické stavby chrání těsnění dna biologických čistíren před

7 odvádí znečištěné vody prosáklé hrázemi nádrží, např. cukrovarnické a papírenské kaly. 3. Skládky ve dně a v zakrytí skládkového tělesa chrání izolační fólii před poškozením a zároveň odvádí znečištěné vody a skládkový plyn. 7

8 4. Pozemní stavby působí jako svislá drenáž u podzemních částí staveb a tím snižuje hydrostatické zatížení izolačních vrstev. Zároveň hydroizolaci chrání před poškozením. 8

9 působí jako ochrana a plošná drenáž hydroizolace plochých střech a teras nepochůzných, pochůzných i zelených. 9

10 5. Tunely v ražených tunelech odvádí vodu prosakující z horninového masivu k hydroizolaci a chrání ji tím od vysokého hydrostatického zatížení. v hloubených tunelech působí jako drenáž podzemní i srážkové vody a jako ochrana hydroizolace před poškozením zásypem. 10

11 6. Vodní stavby v kombinaci s opevněním působí jako ochrana břehů před vymíláním vodou. v kombinaci se záhozem zamezuje vymílání dna toků kolem pilířů v místech se zvýšenou rychlostí proudění vody. 11

12 odvodňuje rub těsnící vrstvy návodní strany hrází vodohospodářských staveb. 7. Sportovní stavby plně nahrazuje plošné zrnité drény a současně plní funkci separační. Tím umožňuje snadnější obnovu funkčních vrstev hřišť. 12

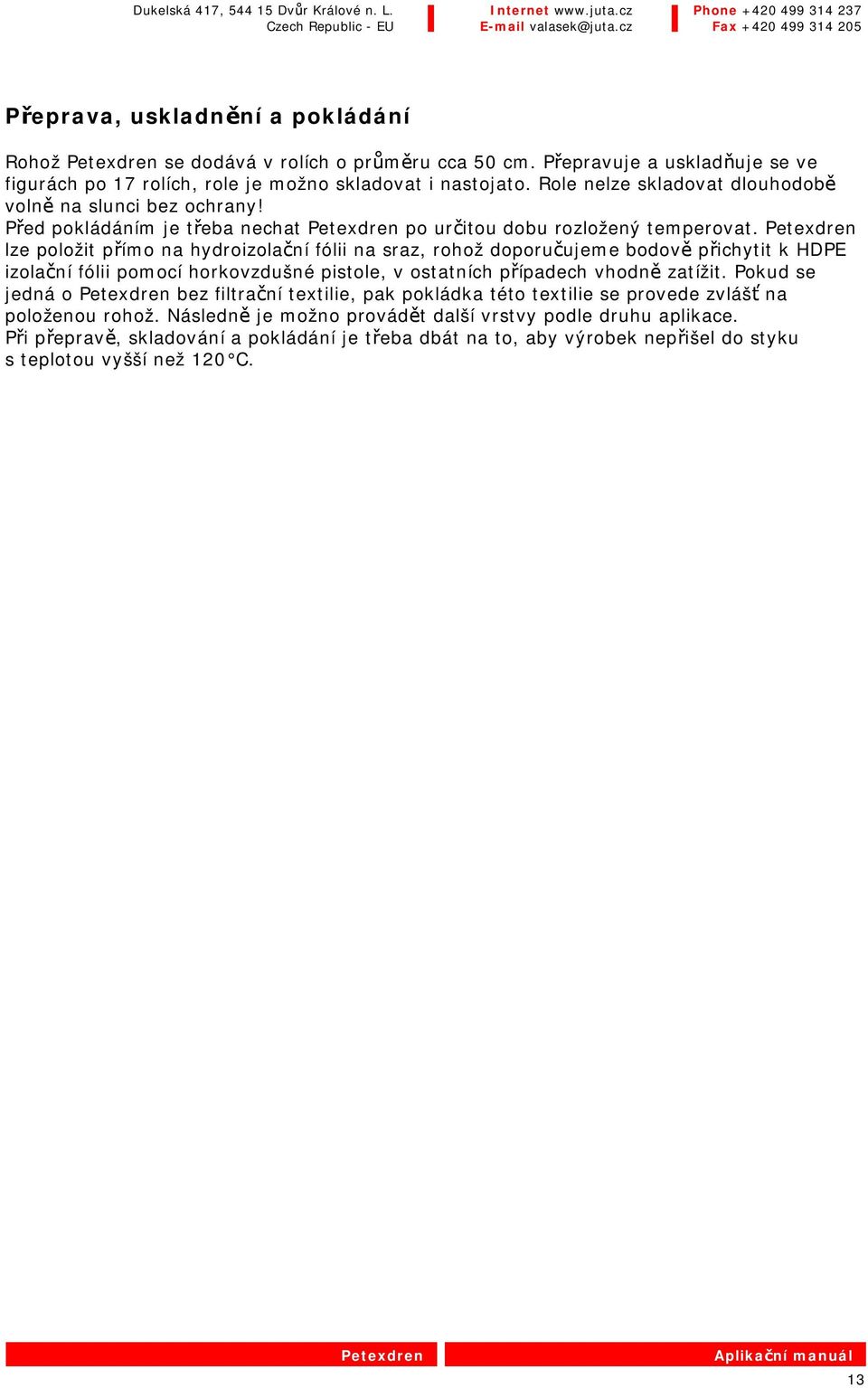

13 Přeprava, uskladnění a pokládání Rohož se dodává v rolích o průměru cca 50 cm. Přepravuje a uskladňuje se ve figurách po 17 rolích, role je možno skladovat i nastojato. Role nelze skladovat dlouhodobě volně na slunci bez ochrany! Před pokládáním je třeba nechat po určitou dobu rozložený temperovat. lze položit přímo na hydroizolační fólii na sraz, rohož doporučujeme bodově přichytit k HDPE izolační fólii pomocí horkovzdušné pistole, v ostatních případech vhodně zatížit. Pokud se jedná o bez filtrační textilie, pak pokládka této textilie se provede zvlášť na položenou rohož. Následně je možno provádět další vrstvy podle druhu aplikace. Při přepravě, skladování a pokládání je třeba dbát na to, aby výrobek nepřišel do styku s teplotou vyšší než 120 C. 13

lze položit přímo na hydroizolační fólii na sraz, rohož doporučujeme bodově přichytit k HDPE izolační fólii pomocí horkovzdušné pistole, v ostatních případech vhodně zatížit.
