1 SEPARAČNÍ A FILTRAČNÍ FUNKCE Lumír Miča VUT FAST Brno

2 SKLADBA PŘEDNÁŠKY: POPIS SEPARAČNÍ FUNKCE NÁVRHOVÁNÍ APLIKACE POPIS FILTRAČNÍ FUNKCE NÁVRHOVÁNÍ APLIKACE TECHNOLOGIE

3 Separační funkce Separační oddělení dvou materiálů různého složení a odlišné funkce tak, aby nedošlo k jejich promíšení

4 Separační funkce geotextilie Rankilor, 1981 Rankilor, 1981 Bez geotextilie S geotextilií

5 Separační funkce Netkaná geotextilie Tkaná geotextilie Poznámka: další typy netkaných a tkaných geotextilií lze nalézt v části GEOSYNTETICKÉ NÁZVOSLOVÍ.

6 Separační funkce Návrh nutno zohlednit: částice průchod částice zeminy skrz geosyntetikum velikost průliny O x [mm] /velikost částice d y [mm] částice Poškození lokálním zatížením částicí zeminy pevnost proti protlační CBR

[mm] /velikost částice d y [mm] částice Poškození

7 Separační funkce Návrh: ČR TP97: SK STN : možnost protlačení oky či póry geosyntetika zrnem d 30 chráněné zeminy odolnost proti protlačení CBR 2 kn délka trvání funkce O 90 <d 50,Z T 5 kn.m -1 do roku T 5 kn.m -1

zeminy odolnost proti protlačení CBR 2 kn délka trvání

8 Separační funkce Návrh TP97: Orientační posouzení vhodnosti použití výrobku pro aplikaci: VÝROBEK FILTRACE DRENÁŽ VYZTUŽENÍ APLIKACE SEPARACE tkané geotextilie netkané geotextilie pletené geotextilie geomříže geosítě geobuňky Drenážní kompozit X XXX X XX XXX XXX X XXX XXX XX XX KLASICKÁ SEPARACE XX XXX XX X OCHRANA XXX X XX PROTIEROZNÍ OCHRANA X X XXX XX georohože XXX XXX VELMI VHODNÝ; XX MOŽNÉ POUŽÍT; X OBVYKLE NEPOUŽÍVÁ; PRÁZDNÉ POL. NENÍ RELAVANTNÍ

Drenážní kompozit X XXX X XX XXX XXX X XXX XXX XX XX KLASICKÁ SEPARACE XX XXX XX X OCHRANA XXX X XX PROTIEROZNÍ

9 Separační funkce Návrh - AASHTO M288-00: Dle AASHTO: CBR > 3 separace Bez geotextilie S geotextilií

10 Separační funkce Návrh - AASHTO M288-00: klasická separace pro CBR > 3 třída 2 (standardní) popř. třída 3 tkaná netkaná

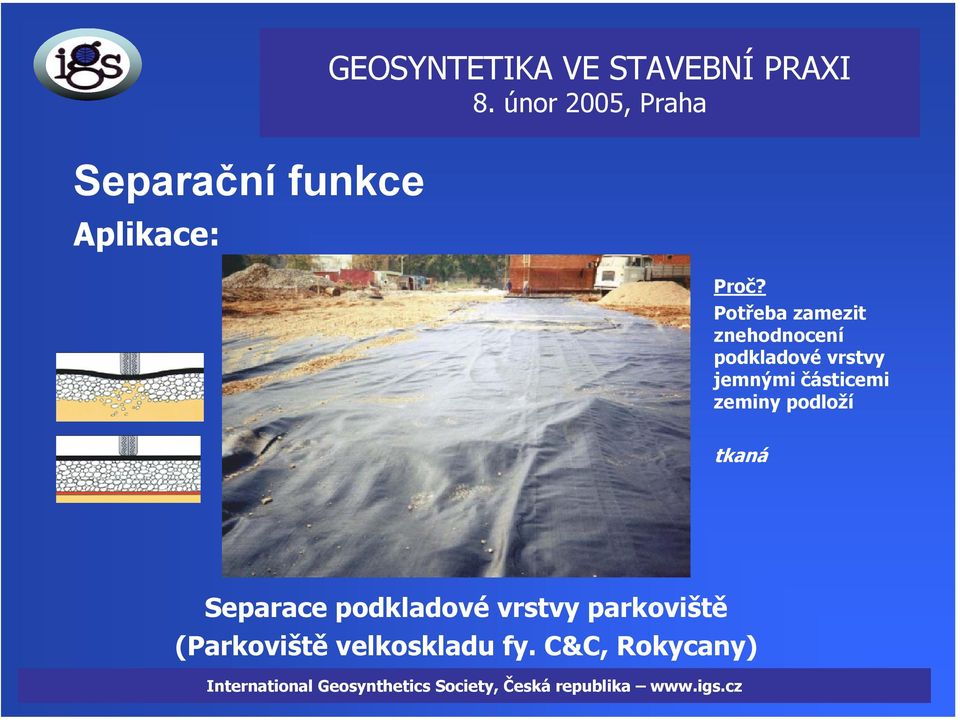

11 Separační funkce Aplikace: Proč? Potřeba zamezit znehodnocení podkladové vrstvy jemnými částicemi zeminy podloží tkaná Separace podkladové vrstvy parkoviště (Parkoviště velkoskladu fy. C&C, Rokycany)

12 Separační funkce Aplikace: Proč? Zanesení a následná špatná funkce štěrkového lože z hlediska rozložení zatížení a propustnsoti vody tkaná Výměna a separace štěrkového lože (žel. trať Choceň Týniště nad Orlicí)

13 Separační funkce Aplikace: Proč? Pro od separování plošného drénu od materiálu násypu tkaná separace Plošný drén Separace materiálu plošného drénu od materiálu násypu (přeložka sil. I/16 Vestřev - Chotěvice)

14 Separační funkce Aplikace: Proč? Pro odseparování plošného drénu od materiálu násypu Separace pod výztužným geosyntetikem (sil. II/396 Olbramovice, obchvat)

15 Separační funkce Aplikace: Proč? Pro odseparování plošného drénu od materiálu násypu tkaná Podlaha haly (hala IMPRESS)

16 Separační funkce Aplikace - skládka: Odpad Separační/filtrační geotextilie Drenážní vrstva Ochranná geotextilie HDPE geomembrána Geosyntetická jílové těsnění Podloží Řez skládkou

17 Filtrační umožňuje dlouhodobé proudění kapaliny ze zeminy ve směru kolmém na geosyntetika při současném zabránění nekontrolovaného pohybu pevných částic ve směru proudění

18 Netkaná geotextilie Poznámka: další typy netkaných a tkaných geotextilií lze nalézt v části GEOSYNTETICKÉ NÁZVOSLOVÍ.

19 Návrh nutno zohlednit : odrážka filtry musí umožňovat průchod vody, aniž dojde k přílišnému zvýšení tlaku vody v pórech před filtrem = kritérium propustnosti filtry musí zabraňovat pohybu částic chráněné zeminy, s vyjímkou malého množství jemných částic zeminy přilehlých k filtru v dob tvorby zeminového filtru = kritérium zadržení nesmí dojít k ucpání filtru částečkami chráněné zeminy = kritérium proti ucpání

chráněné zeminy, s vyjímkou malého množství jemných částic zeminy přilehlých k filtru v dob tvorby

20 Návrh kritérium propustnosti (TP97): přímé podmínky: k gn > 10 k z, kde k gn k z (m/s) - filtrační součinitel geotextilie kolmo na rovinu výrobku, (m/s) - filtrační součinitel zeminy (chráněné), nepřímé podmínky: O 90 < d 15, kde d 15 (mm) je průměr zrna zeminy, kdy 15% zrn hmotnostně je menších než tento průměr, na čáře křivky zrnitosti odpovídá 15%, O 90 (mm) - velikost průlinového kanálku, kterým projde 90 % částic frakce této velikosti

d 15, kde d 15 (mm) je průměr zrna zeminy, kdy 15% zrn hmotnostně je menších než tento průměr, na čáře křivky

21 Návrh kritérium propustnosti (ČSN ): k gn > 10a. t g. k z, kde k gn (m/s) - filtrační součinitel geotextilie kolmo na rovinu výrobku, a koeficient, který zohledňuje hydraulický gradient, typ chráněné zeminy a typ stavby; a = 3 5 (vyšší hodnota se použije při vysokých hydraulických gradientech, problémových zeminách a významnějších stavbách) t g k z (mm) tloušťka geosyntetika (m/s) - filtrační součinitel zeminy (chráněné)

22 Návrh kritérium propustnosti (FHWA): méně náročné aplikace: k gn k z, náročné aplikace: k gn 10.k z, Dále se předpokládá, že pro permitivitu platí: ψ 0.5 s -1 obsah částic menších než mm < 15% ψ 0.2 s -1 obsah částic menších než mm je 15% až 50% ψ 0.1 s -1 obsah částic menších než mm > 50%

23 Návrh kritérium proti ucpání: Vyjadřuje přípustnou míru ucpání výrobku za jeho nenarušené filtrační funkce Ucpání od unášených zrn proudění geotextilie Ucpání od unášených zrn

24 Návrh kritérium proti ucpání (TP97): A > 5 % pro tkané geotextilie, kde A - procentuální plocha filtračních průlin k celkové ploše tkané geotextilie n > 30 % pro netkané geotextilie, kde n - pórovitost netkané geotextilie

25 Návrh kritérium proti ucpání (FHWA): méně náročné aplikace: O 95 3.d 15,Z Podmínka platí pro c u > 3 jinak A 4 % n 50 % pro tkané geotextilie, pro netkané geotextilie náročné aplikace: zkouška

26 Návrh kritérium proti ucpání: Nízká objemová hmotnost chráněné zeminy. Z kypré zeminy anebo zeminy s nízkou ulehlostí se snadněji vyplavuje velké množství zeminových částic, které mohou ucpat geosyntetikum Vysoké hydraulické gradienty. Při vysokých hydraulických gradientech se dávají do pohybu jemné zeminové částice, které mohou ucpat geosyntetikum Typ a průměr geovýrobku. Geosyntetikum (netkaná i tkaná geotextílie) vyrobený z velice jemných vláken je náchylnější na zanášení oproti geosyntetikům vyrobených z vláken většího průměru.

27 Návrh kritérium zadržení (TP97): splnění podmínky: O max < d 15 d 10 > O min kde d 10 resp. d 15 (mm) je průměr zrna zeminy, kdy 10%, resp. 15% zrn je hmotnostně menších než tento průměr, O max - maximální velikost průlinového kanálku, O min - minimální velikost průlinového kanálku

28 Návrh kritérium zadržení (FHWA): ustálené proudění: kde B. d 85 O 95, B - koeficient zohledňující zeminu pro písek, písek štěrkovitý, písek hlinitý či jílovitý: c u 2 nebo 8 B = 1 2 c u 4 B = 0.5c u 4 < c u < 8 B = 8/c u, kde c u = d 60 /d 10 pro hlíny, jíly: tkané B = 1 netkané B = 1.8

29 Návrh kritérium zadržení (FHWA): ustálené proudění (pokračování): O mm dynamické proudění: 0,5d 85 O 95

30 Návrh kritérium zadržení: Rozptyl hodnot ovlivňuje: Tvar křivky zrnitosti chráněné zeminy, který je charakterizován číslem nestejnozrnitosti cu Plynulost tvaru křivky chráněné zeminy Poloha křivky zrnitosti chráněné zeminy a množství jemných částic Zhutnění chráněné zeminy Velikost hydraulického gradientu Charakter proudění vody přes geotextilii (ustálený, jednosměrný, střídavý apod.)

31 Aplikace: Filtr pod vozovkou Filtr okolo podélného drénu Zemní hráze Filtr za zdí

32 Aplikace: Odvodnění - podélný drén

33 Aplikace: Odvodnění za stěnou

34 Aplikace: PRIMÁRNÍ KRYTÍ (KAMENNÝ ZÁHOZ) - G SEKUNDÁRNÍ KRYTÍ - KAMENY POLOVIČNÍ HMOTNOSTI G/2 2D H GEOTEXTILIE D H/2 Těžší opatření Břehy

35 Aplikace: Vertikální drény

36 Separační funkce Technologie provádění: Min mm Úprava podloží Navážení kameniva Hutnění Rozvinutí geotextilie Rozprostření kameniva

37 Separační funkce Technologie provádění: Směr podkládky Směr podkládky Zásypový materiál Zásypový materiál Překládáním pásu (záhyby) Vytváření oblouku (FHWA) Přesahování krátkých pásů
