1 VFN Praha 2, pav. A7, 2. patro 10/2015 Laboratoř statim Zařízení pro ochlazování staveb dokumentace pro vyhledání zhotovitele AKCE : VFN Praha 2, U nemocnice 2, pav. A7, 2. patro laboratoř STATIM INVESTOR : VFN Praha 2 DATUM : 10/2015 VYPRACOVAL : Ing. Jiří Müller ČKAIT OBSAH : Technická zpráva včetně: soupisu strojů a dodávek schéma umístění zařízení 1

zhotovitele AKCE : VFN Praha 2, U nemocnice 2, pav. A7, 2.

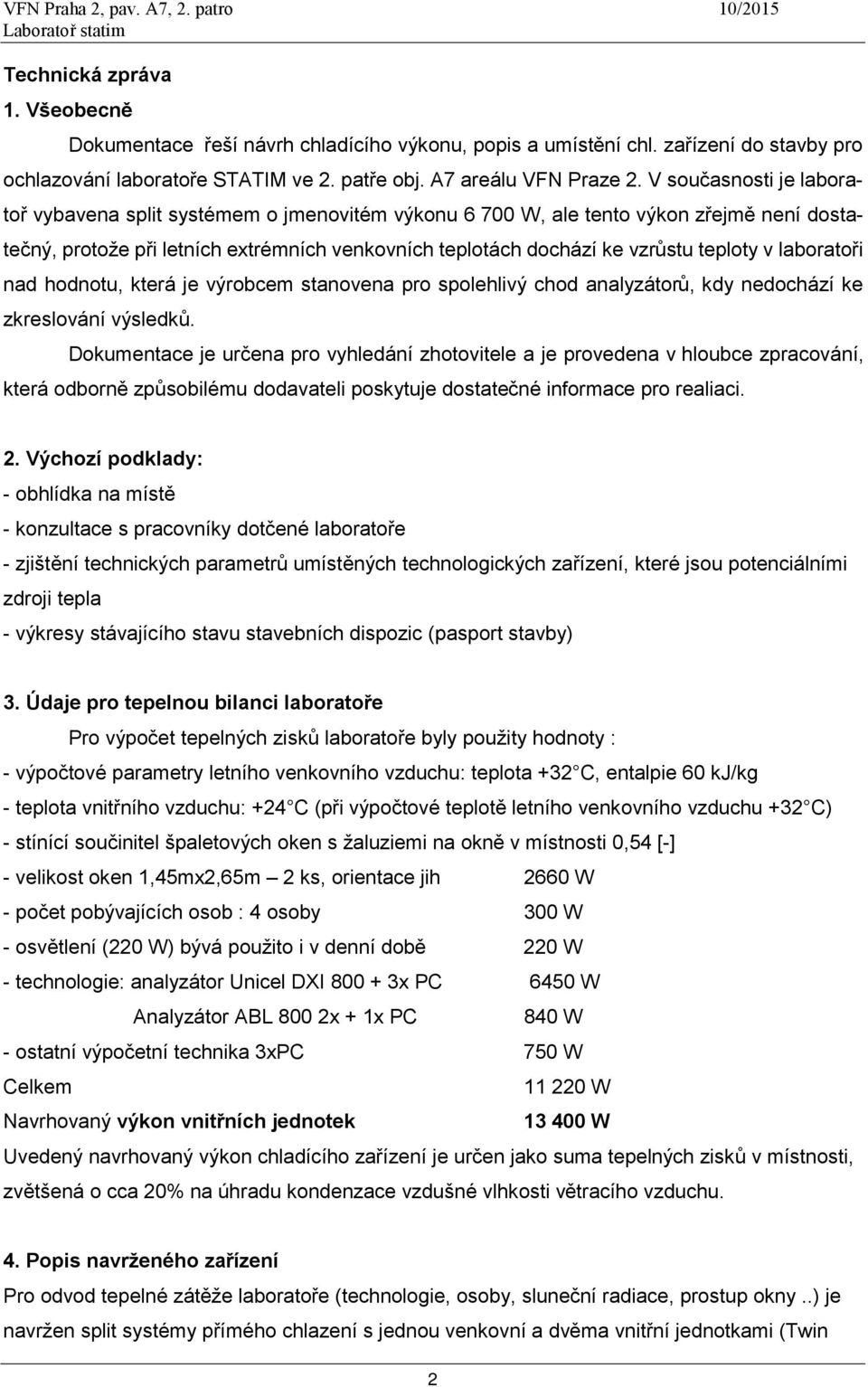

2 VFN Praha 2, pav. A7, 2. patro 10/2015 Laboratoř statim Technická zpráva 1. Všeobecně Dokumentace řeší návrh chladícího výkonu, popis a umístění chl. zařízení do stavby pro ochlazování laboratoře STATIM ve 2. patře obj. A7 areálu VFN Praze 2. V současnosti je laboratoř vybavena split systémem o jmenovitém výkonu W, ale tento výkon zřejmě není dostatečný, protože při letních extrémních venkovních teplotách dochází ke vzrůstu teploty v laboratoři nad hodnotu, která je výrobcem stanovena pro spolehlivý chod analyzátorů, kdy nedochází ke zkreslování výsledků. Dokumentace je určena pro vyhledání zhotovitele a je provedena v hloubce zpracování, která odborně způsobilému dodavateli poskytuje dostatečné informace pro realiaci. 2. Výchozí podklady: obhlídka na místě konzultace s pracovníky dotčené laboratoře zjištění technických parametrů umístěných technologických zařízení, které jsou potenciálními zdroji tepla výkresy stávajícího stavu stavebních dispozic (pasport stavby) 3. Údaje pro tepelnou bilanci laboratoře Pro výpočet tepelných zisků laboratoře byly použity hodnoty : výpočtové parametry letního venkovního vzduchu: teplota +32 C, entalpie 60 kj/kg teplota vnitřního vzduchu: +24 C (při výpočtové teplotě letního venkovního vzduchu +32 C) stínící součinitel špaletových oken s žaluziemi na okně v místnosti 0,54 [] velikost oken 1,45mx2,65m 2 ks, orientace jih 2660 W počet pobývajících osob : 4 osoby 300 W osvětlení (220 W) bývá použito i v denní době 220 W technologie: analyzátor Unicel DXI x PC 6450 W Analyzátor ABL 800 2x + 1x PC 840 W ostatní výpočetní technika 3xPC 750 W Celkem W Navrhovaný výkon vnitřních jednotek W Uvedený navrhovaný výkon chladícího zařízení je určen jako suma tepelných zisků v místnosti, zvětšená o cca 20% na úhradu kondenzace vzdušné vlhkosti větracího vzduchu. 4. Popis navrženého zařízení Pro odvod tepelné zátěže laboratoře (technologie, osoby, sluneční radiace, prostup okny..) je navržen split systémy přímého chlazení s jednou venkovní a dvěma vnitřní jednotkami (Twin 2

V současnosti je laboratoř vybavena split systémem o jmenovitém výkonu 6 700 W, ale tento výkon zřejmě není dostatečný, protože při letních extrémních venkovních teplotách dochází ke vzrůstu teploty

3 VFN Praha 2, pav. A7, 2. patro 10/2015 Laboratoř statim system) propojenými izolovaným měděným potrubím. Nejedná se o multisplit systém, ale chladivové potrubí je rozbočeno do dvou vnitřních jednotek, které jsou propojeny silově i datově. Jedna z jednotek je hlavní a druhá je podružná a budou ovládány jedním společným nástěnným kabelovým ovladačem. Venkovní jednotka bude umístěna na střeše výtahové šachty. Vnitřní jednotky jsou, vzhledem ke stavebnímu uspořádání, rozmístění technologie a dostupnosti kanalizace (pro odvod kondenzátu) v nástěnném provedení. Odvod kondenzátu vzdušné vlhkosti z vnitřních jednotek je uvažován plastovým potrubím vedeným prostorem laboratoře k nejbližšímu možnému vstupu do kanalizace (umývadlo laboratoře). Zde bude přes samostatný sifon připojen do kanalizace (nepřipojovat na sifon umývadla). Chladivové i kondenzátní potrubí bude ukládáno do plastových kanálů. 5. Požadavky demontáže V současnosti je místnost chlazena split systémem 1+1 o výkonu 6,7 kw. Tento systém má být zhotovitelem nového systému demontován a připraven pro uskladnění ve skladu VFN. Pro demontáž stávajícího split systému a montáž nového, výkonnějšího systému, je třeba částečně demontovat podhledy. Část podhledů je z minerálních kazet (chodba) a část je z kovových lamel (laboratoř). V případě kovových lamel je nutné uvažovat s výměnou demontovaných kazet za nové. 6. Požadavky na návazné profese Součástí dodávky zařízení budou i potřebné stavební úpravy a zajištění návazných profesí: zhotovení prostupů ve stavební konstrukci a jejich dozdění a začistění po montáži, včetně opravy malby el. připojení venkovních jednotek na el. soustavu objektu, včetně potřebného jištění, podle pokynů VFN připojení odvodu kondenzátu z vnitřních jednotek split systému do kanalizace 3

Jedna z jednotek je hlavní a druhá je podružná a budou ovládány jedním společným nástěnným kabelovým ovladačem. Venkovní jednotka bude umístěna na střeše výtahové šachty.

4 VFN,pavilon A7 2. patro, m.č. 210 STATIM Soupis prací a dodávek výtisk : Poz. M.j. Množ ství Popis Jednotková cena [Kč] Celková cena [Kč] Zkratky : Poz. = pozice (položka) M.j. = měrná jednotka ks = kus m = metr mm = milimetr bm = běžný metr h = hodina kw = kilowatt d = průměr Zařízení pro ochlazování laboratoře STATIM 1 ks 1 Venkovní jednotka split systému. Chladivo R410A. Provedení tepelné čerpadlo s funkcí chlazení a topení (chlazení, topení, odvlhčení, automatická volba). Automatický restart po výpadku napájecího napětí. Garance provozu při venkovních teplotách: chlazení: 15 C až +43 C, topení: 10 C až +24 C. Max. délka rozvodů 50. Max. převýšení 30 m. Qchjm=14 kw, 2 ks 2 Vnitřní jednotka split systému nástěnném provedení. Obsahuje ventilátor, výparník, filtr vzduchu a vaničku pro sběr kondenzátu. Polohovatelné nastavení směru výdechu vzduchu. Automatický restart po výpadku napájecího napětí. Silové napájení z venkovní jednotky. Qch=6,7 kw 3 ks Twin Kit sada Tkusů a dalšího příslušenství pro připojení kombinace 2 vnitřních a 1 společné venkovní jednotky 4 ks 1 Zjednodušený kabelový ovladač s LCD zobrazovačem (tzv hotelový) 5 bm 35 Měděné potrubí z potravinářské Cu pro vedení parní i kapalné složky chladiva (dvojtrubka) včetně izolace. Izolace na bázi syntetického kaucuku s uzavrenými bunkami. Rozsah pracovních teplot : 40 až +105 C. Tepelná vodivost : Λ = 0,038 W/mK. Požární vlastnosti : samozhášivý, oznacení C1 dle CSN kg 2 Chladivo pro doplnění okruhu 7 bm 7 Plastový kanál 80x60 mmpro ukládání chladivového potrubí a vč. tvarovek 8 bm 35 9 bm 10 Svazek kabelů propojující venkovní a vnitřní jednotku split systému pro přenos dat (stíněný kabel) a silové napájení vnitřní jednotky split systému Stíněný kabel mezi kabelovým ovladačem a hlavní vnitřní jednotkou a mezi hlavní a podružnou jednotkou 1

= měrná jednotka ks = kus m = metr mm = milimetr bm = běžný metr h = hodina kw = kilowatt d = průměr Zařízení pro ochlazování laboratoře STATIM 1 ks 1 Venkovní jednotka split systému. Chladivo R410A.

5 VFN,pavilon A7 2. patro, m.č. 210 STATIM Soupis prací a dodávek výtisk : Poz. M.j. Množ Jednotková Celková cena Popis ství cena [Kč] [Kč] 10 kpl 1 Podstava s nohami pro venkovní jednotku 11 bm 35 Montáž chladivového potrubí a propojovacích kabelů. Propojení vnitřní a venkovní jednotky chladivovým potrubím a kabelovým svazkem, zavěšování potrubí na stavební konstrukci pomocí příchytek, ukládání do plastového kanálu, případné spojování letováním stříbrnou pájkou. Montáž obsahuje potřebný montážní a spojovací materiál 12 ks 3 Montáž vnitřních a venkovních jednotek splitsystému. Zavěšení vnitřní jednotky na zeď pomocí hmoždinek a šroubů, zavěšení venkovní jednotky na typové konzole 13 ks 2 Ověření funkce datového propojení venkovní a vnitřní jednotky, prověření funkce kabelového ovladače, kontrola chladícího výkonu a celkové uvedení uvedení do provozu 14 ks 1 stavební přípomoce (zhotovení prostupů a jejich dozdění a zapravení po montáži 15 ks 1 Doprava materiálu na stavbu 16 ks 1 Přesun materiálu po stavbě 17 m2 6 Demontáž a opětovná motáž minerálního podhledu 18 m2 3 Demontáž a opětovná motáž kovového podhledu FEAL, vč. materiálu 19 kpl 1 Demontáž stávajícího split systému 1x vnitřní nástěnná, 1x venkov ní, odsátí chladiva, demontáž 30 m potrubí z toho 5m v instal. kaná lech, očista jednotek a ostatní práce potřebné pro dlouhodobé usklad nění celkem VÝKAZ VÝMĚR NÁVAZNÝCH PROFESÍ (HLAVNÍ POLOŽKY PRO VYPRACOVÁNÍ NABÍDKY NA VEŘEJNOU ZAKÁZKU) není určen pro objednávky prací a materiálu. Přesnou specifikaci prací a materiálu bude zpracovávat generální dodavatel pro potřeby realizace Elektro silnoproud ks 1 Revize jištění vývodu poskytnutého VFN ks 1 Jistící prvky do rozváděče (v případě negativního výsledku revize) bm 30 kabel s příslušným počtem žil o příslušném průřezu od poskytnutého vývodu k napojení venkovních jednotek (odhad) ks 1 montážní materiál 2

Propojení vnitřní a venkovní jednotky chladivovým potrubím a kabelovým svazkem, zavěšování potrubí na stavební konstrukci pomocí příchytek, ukládání do plastového kanálu, případné spojování letováním

6 VFN,pavilon A7 2. patro, m.č. 210 STATIM Soupis prací a dodávek výtisk : Poz. M.j. Množ ství Popis Jednotková cena [Kč] Celková cena [Kč] ks 1 montáž zařízení ks 1 stavební přípomoce (zhotovení prostupů a jejich dozdění a zapravení po montáži ks 1 revizní zpráva ks 1 doprava materiálu na místo stavby ks 1 přesun materiálu po stavbě Zdravotně technické istalace bm 15 plastové potrubí DN 32 včetně tvarovek pro odvod kondenzátu ks 1 zápachová uzávěrka DN 32pro připojení svodu kondenzátu na kanalizaci ks 1 montáž rozvodů ks 1 pomocný a montážní materiál ks 1 stavební přípomoce (zhotovení prostupů a jejich dozdění a zapravení po montáži ks 1 doprava materiálu na místo stavby ks 1 přesun materiálu po stavbě 3

ks 1 doprava materiálu na místo stavby ks 1 přesun materiálu po stavbě Zdravotně technické istalace bm 15 plastové potrubí DN 32 včetně tvarovek pro odvod kondenzátu ks 1 zápachová
