Stupeň PD: D2.4a Ústřední vytápění, stlačený vzduch + přeložky plynu a vody. Datum: prosinec Číslo výtisku. plynu a vody
|
|
- Jiřina Němečková
- před 8 lety
- Počet zobrazení:
Transkript

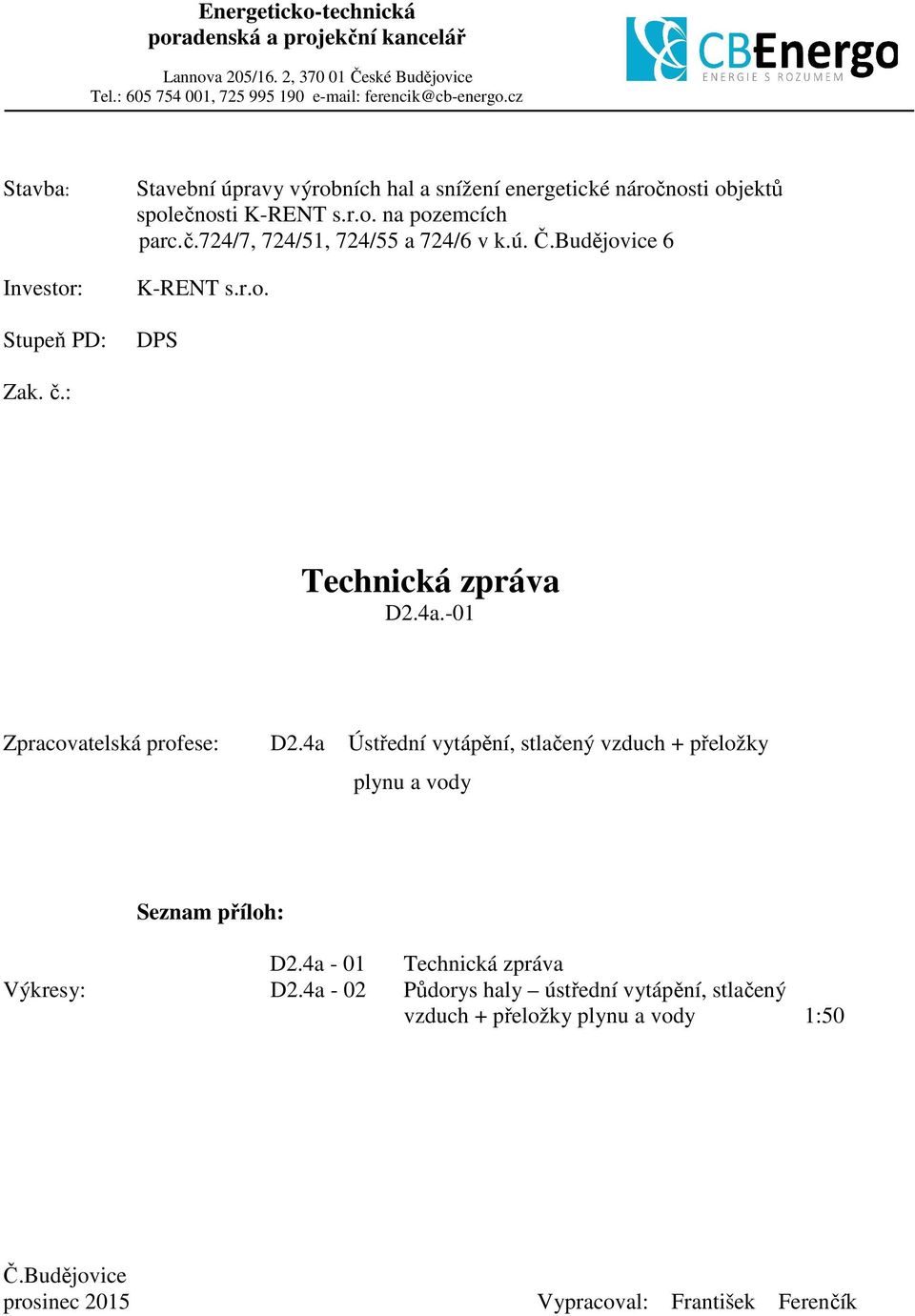

1 Energeticko-technická Profese: Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích D2.4a Ústřední vytápění, stlačený vzduch + přeložky Datum: prosinec 2015 Číslo výtisku Energeticko-technická Profese: Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích D2.4a Ústřední vytápění, stlačený vzduch + přeložky Datum: prosinec 2015 Číslo výtisku
2 Energeticko-technická Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích Zak. č.: Technická zpráva D2.4a.-01 Zpracovatelská profese: D2.4a Ústřední vytápění, stlačený vzduch + přeložky Seznam příloh: D2.4a - 01 Technická zpráva Výkresy: D2.4a - 02 Půdorys haly ústřední vytápění, stlačený vzduch + přeložky 1:50 Č.Budějovice prosinec 2015 Vypracoval: František Ferenčík

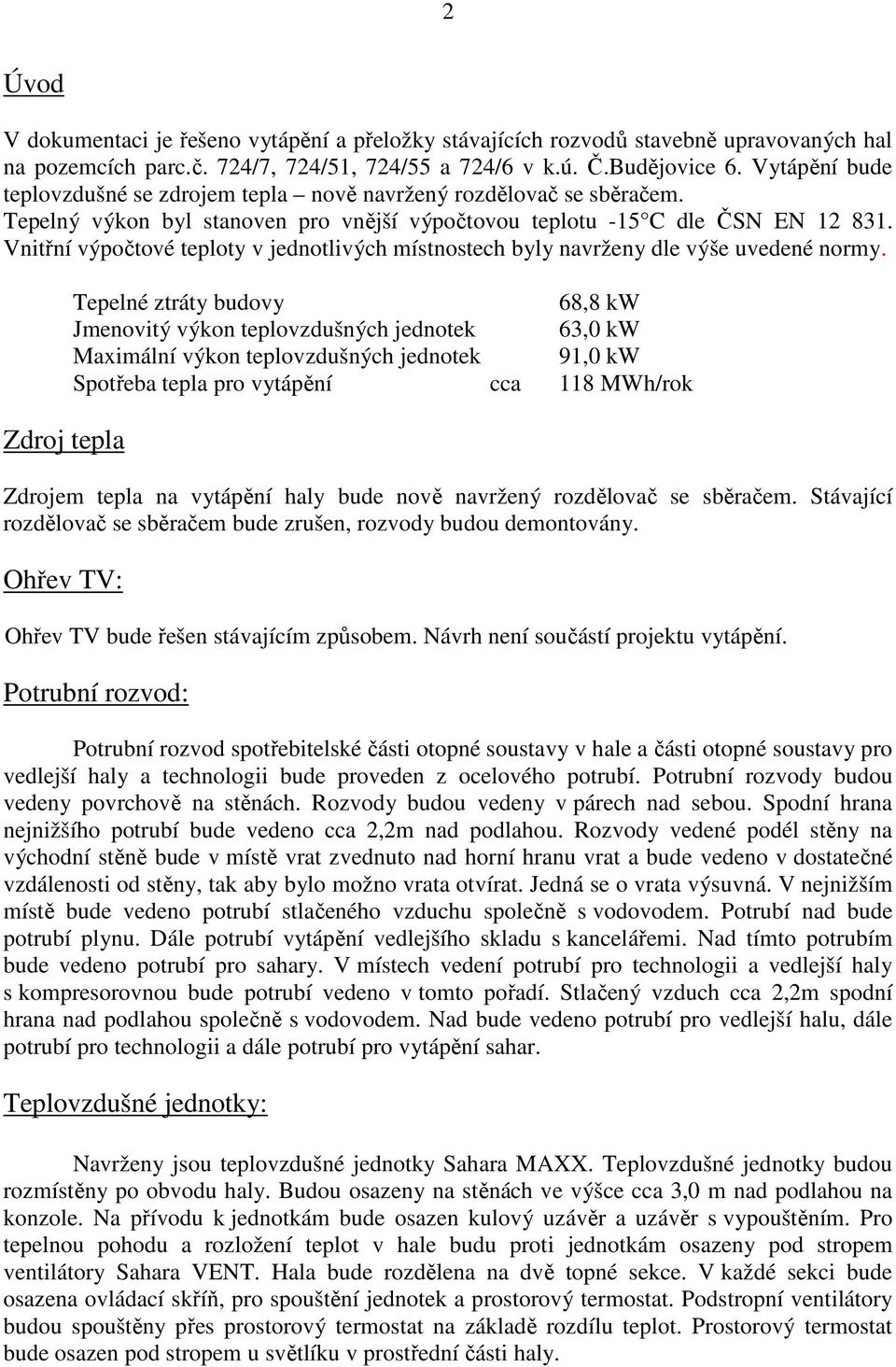

3 2 Úvod V dokumentaci je řešeno vytápění a přeložky stávajících rozvodů stavebně upravovaných hal na pozemcích parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. Č.Budějovice 6. Vytápění bude teplovzdušné se zdrojem tepla nově navržený rozdělovač se sběračem. Tepelný výkon byl stanoven pro vnější výpočtovou teplotu -15 C dle ČSN EN Vnitřní výpočtové teploty v jednotlivých místnostech byly navrženy dle výše uvedené normy. Zdroj tepla Tepelné ztráty budovy 68,8 kw Jmenovitý výkon teplovzdušných jednotek 63,0 kw Maximální výkon teplovzdušných jednotek 91,0 kw Spotřeba tepla pro vytápění cca 118 MWh/rok Zdrojem tepla na vytápění haly bude nově navržený rozdělovač se sběračem. Stávající rozdělovač se sběračem bude zrušen, rozvody budou demontovány. Ohřev TV: Ohřev TV bude řešen stávajícím způsobem. Návrh není součástí projektu vytápění. Potrubní rozvod: Potrubní rozvod spotřebitelské části otopné soustavy v hale a části otopné soustavy pro vedlejší haly a technologii bude proveden z ocelového potrubí. Potrubní rozvody budou vedeny povrchově na stěnách. Rozvody budou vedeny v párech nad sebou. Spodní hrana nejnižšího potrubí bude vedeno cca 2,2m nad podlahou. Rozvody vedené podél stěny na východní stěně bude v místě vrat zvednuto nad horní hranu vrat a bude vedeno v dostatečné vzdálenosti od stěny, tak aby bylo možno vrata otvírat. Jedná se o vrata výsuvná. V nejnižším místě bude vedeno potrubí stlačeného vzduchu společně s vodovodem. Potrubí nad bude potrubí plynu. Dále potrubí vytápění vedlejšího skladu s kancelářemi. Nad tímto potrubím bude vedeno potrubí pro sahary. V místech vedení potrubí pro technologii a vedlejší haly s kompresorovnou bude potrubí vedeno v tomto pořadí. Stlačený vzduch cca 2,2m spodní hrana nad podlahou společně s vodovodem. Nad bude vedeno potrubí pro vedlejší halu, dále potrubí pro technologii a dále potrubí pro vytápění sahar. Teplovzdušné jednotky: Navrženy jsou teplovzdušné jednotky Sahara MAXX. Teplovzdušné jednotky budou rozmístěny po obvodu haly. Budou osazeny na stěnách ve výšce cca 3,0 m nad podlahou na konzole. Na přívodu k jednotkám bude osazen kulový uzávěr a uzávěr s vypouštěním. Pro tepelnou pohodu a rozložení teplot v hale budu proti jednotkám osazeny pod stropem ventilátory Sahara VENT. Hala bude rozdělena na dvě topné sekce. V každé sekci bude osazena ovládací skříň, pro spouštění jednotek a prostorový termostat. Podstropní ventilátory budou spouštěny přes prostorový termostat na základě rozdílu teplot. Prostorový termostat bude osazen pod stropem u světlíku v prostřední části haly.

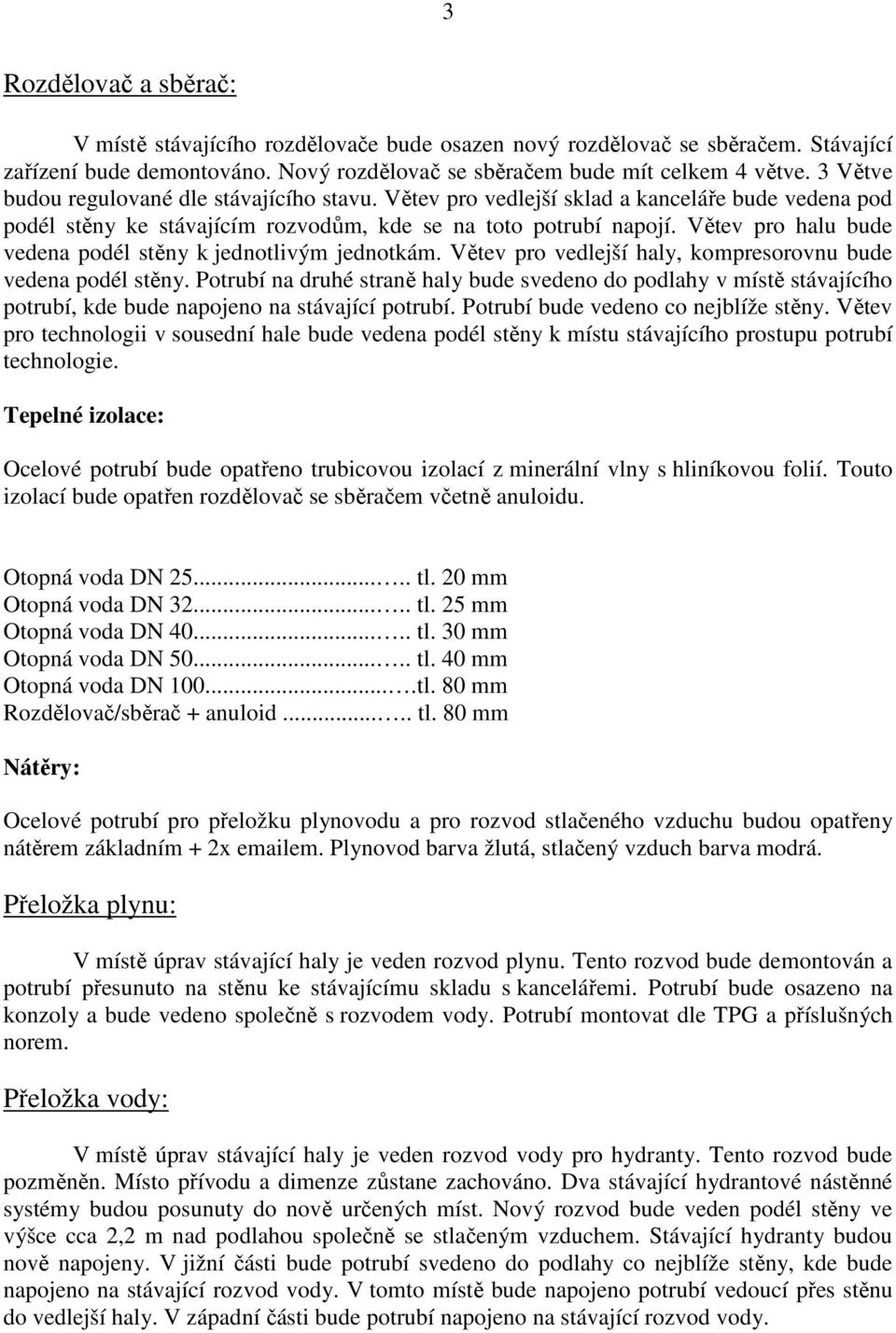

4 3 Rozdělovač a sběrač: V místě stávajícího rozdělovače bude osazen nový rozdělovač se sběračem. Stávající zařízení bude demontováno. Nový rozdělovač se sběračem bude mít celkem 4 větve. 3 Větve budou regulované dle stávajícího stavu. Větev pro vedlejší sklad a kanceláře bude vedena pod podél stěny ke stávajícím rozvodům, kde se na toto potrubí napojí. Větev pro halu bude vedena podél stěny k jednotlivým jednotkám. Větev pro vedlejší haly, kompresorovnu bude vedena podél stěny. Potrubí na druhé straně haly bude svedeno do podlahy v místě stávajícího potrubí, kde bude napojeno na stávající potrubí. Potrubí bude vedeno co nejblíže stěny. Větev pro technologii v sousední hale bude vedena podél stěny k místu stávajícího prostupu potrubí technologie. Tepelné izolace: Ocelové potrubí bude opatřeno trubicovou izolací z minerální vlny s hliníkovou folií. Touto izolací bude opatřen rozdělovač se sběračem včetně anuloidu. Otopná voda DN tl. 20 mm Otopná voda DN tl. 25 mm Otopná voda DN tl. 30 mm Otopná voda DN tl. 40 mm Otopná voda DN tl. 80 mm Rozdělovač/sběrač + anuloid..... tl. 80 mm Nátěry: Ocelové potrubí pro přeložku plynovodu a pro rozvod stlačeného vzduchu budou opatřeny nátěrem základním + 2x em. Plynovod barva žlutá, stlačený vzduch barva modrá. Přeložka plynu: V místě úprav stávající haly je veden rozvod plynu. Tento rozvod bude demontován a potrubí přesunuto na stěnu ke stávajícímu skladu s kancelářemi. Potrubí bude osazeno na konzoly a bude vedeno společně s rozvodem vody. Potrubí montovat dle TPG a příslušných norem. Přeložka vody: V místě úprav stávající haly je veden rozvod vody pro hydranty. Tento rozvod bude pozměněn. Místo přívodu a dimenze zůstane zachováno. Dva stávající hydrantové nástěnné systémy budou posunuty do nově určených míst. Nový rozvod bude veden podél stěny ve výšce cca 2,2 m nad podlahou společně se stlačeným vzduchem. Stávající hydranty budou nově napojeny. V jižní části bude potrubí svedeno do podlahy co nejblíže stěny, kde bude napojeno na stávající rozvod vody. V tomto místě bude napojeno potrubí vedoucí přes stěnu do vedlejší haly. V západní části bude potrubí napojeno na stávající rozvod vody.
5 4 Stlačený vzduch: V místě úprav stávající haly je veden pod stropem stlačený vzduch. Toto potrubí bude demontováno. V hale je požadavek na rozvod stlačeného vzduchu. Rozvod stlačeného vzduchu bude napojen an stávající rozvod a ropzveden po obvodě celé haly. Tímto bude potrubí zaokruhováno pro lepší rozložení tlakových poměrů v potrubí. Z tohoto potrubí budou svedeny přípojky, které budou ukončeny kulovým uzávěrem cca 1,9 m nad podlahou. Rozvod stlačeného vzduchu bude veden kolem haly ve výšce cca 2,2 m nad podlahou. Potrubí v místě vrat bude zvednuto nad úroveň horní hrany vrat. Realizace: Po dokončení montáže proběhne tlaková zkouška rozvodů vytápění, soustava bude hydraulicky vyregulována a bude provedena topná zkouška. Dále budou provedeny zkoušky dle TPG pro rozvod plynu a zkoušky pro rozvod stlačeného vzduchu. Požadavky na ostatní profese Elektroinstalace a MaR. ekvitermní regulace topných větví dle stávajícího stavu, doplnění do stávajícího zapojení instalace MaR dodávka a instalace pohonu trojcestného ventilu včetně jeho připojení do regulačního systému el. připojení nových oběhových čerpadel Stavba prostupy stěnami pro potrubí, včetně začistění po instalaci potrubí zhotovení vstupu potrubí do místnosti haly, zhotovení přechodové šachty v podlaze v sousedním skladu, úprava stávajících šachet osazení konzol pro rozvody potrubí Přehled výchozích podkladů Podkladem pro návrh řešení stavby byly: konzultace s projektantem stavební části šetření na místě
6 Energeticko-technická Profese: Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích D2.4a Ústřední vytápění, stlačený vzduch + přeložky Datum: prosinec 2015 Číslo výtisku Energeticko-technická Profese: Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích D2.4a Ústřední vytápění, stlačený vzduch + přeložky Datum: prosinec 2015 Číslo výtisku
7 Energeticko-technická Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích Zak. č.: Technická zpráva D2.4a.-01 Zpracovatelská profese: D2.4a Ústřední vytápění, stlačený vzduch + přeložky Seznam příloh: D2.4a - 01 Technická zpráva Výkresy: D2.4a - 02 Půdorys haly ústřední vytápění, stlačený vzduch + přeložky 1:50 Č.Budějovice prosinec 2015 Vypracoval: František Ferenčík
8 2 Úvod V dokumentaci je řešeno vytápění a přeložky stávajících rozvodů stavebně upravovaných hal na pozemcích parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. Č.Budějovice 6. Vytápění bude teplovzdušné se zdrojem tepla nově navržený rozdělovač se sběračem. Tepelný výkon byl stanoven pro vnější výpočtovou teplotu -15 C dle ČSN EN Vnitřní výpočtové teploty v jednotlivých místnostech byly navrženy dle výše uvedené normy. Zdroj tepla Tepelné ztráty budovy 68,8 kw Jmenovitý výkon teplovzdušných jednotek 63,0 kw Maximální výkon teplovzdušných jednotek 91,0 kw Spotřeba tepla pro vytápění cca 118 MWh/rok Zdrojem tepla na vytápění haly bude nově navržený rozdělovač se sběračem. Stávající rozdělovač se sběračem bude zrušen, rozvody budou demontovány. Ohřev TV: Ohřev TV bude řešen stávajícím způsobem. Návrh není součástí projektu vytápění. Potrubní rozvod: Potrubní rozvod spotřebitelské části otopné soustavy v hale a části otopné soustavy pro vedlejší haly a technologii bude proveden z ocelového potrubí. Potrubní rozvody budou vedeny povrchově na stěnách. Rozvody budou vedeny v párech nad sebou. Spodní hrana nejnižšího potrubí bude vedeno cca 2,2m nad podlahou. Rozvody vedené podél stěny na východní stěně bude v místě vrat zvednuto nad horní hranu vrat a bude vedeno v dostatečné vzdálenosti od stěny, tak aby bylo možno vrata otvírat. Jedná se o vrata výsuvná. V nejnižším místě bude vedeno potrubí stlačeného vzduchu společně s vodovodem. Potrubí nad bude potrubí plynu. Dále potrubí vytápění vedlejšího skladu s kancelářemi. Nad tímto potrubím bude vedeno potrubí pro sahary. V místech vedení potrubí pro technologii a vedlejší haly s kompresorovnou bude potrubí vedeno v tomto pořadí. Stlačený vzduch cca 2,2m spodní hrana nad podlahou společně s vodovodem. Nad bude vedeno potrubí pro vedlejší halu, dále potrubí pro technologii a dále potrubí pro vytápění sahar. Teplovzdušné jednotky: Navrženy jsou teplovzdušné jednotky Sahara MAXX. Teplovzdušné jednotky budou rozmístěny po obvodu haly. Budou osazeny na stěnách ve výšce cca 3,0 m nad podlahou na konzole. Na přívodu k jednotkám bude osazen kulový uzávěr a uzávěr s vypouštěním. Pro tepelnou pohodu a rozložení teplot v hale budu proti jednotkám osazeny pod stropem ventilátory Sahara VENT. Hala bude rozdělena na dvě topné sekce. V každé sekci bude osazena ovládací skříň, pro spouštění jednotek a prostorový termostat. Podstropní ventilátory budou spouštěny přes prostorový termostat na základě rozdílu teplot. Prostorový termostat bude osazen pod stropem u světlíku v prostřední části haly.
9 3 Rozdělovač a sběrač: V místě stávajícího rozdělovače bude osazen nový rozdělovač se sběračem. Stávající zařízení bude demontováno. Nový rozdělovač se sběračem bude mít celkem 4 větve. 3 Větve budou regulované dle stávajícího stavu. Větev pro vedlejší sklad a kanceláře bude vedena pod podél stěny ke stávajícím rozvodům, kde se na toto potrubí napojí. Větev pro halu bude vedena podél stěny k jednotlivým jednotkám. Větev pro vedlejší haly, kompresorovnu bude vedena podél stěny. Potrubí na druhé straně haly bude svedeno do podlahy v místě stávajícího potrubí, kde bude napojeno na stávající potrubí. Potrubí bude vedeno co nejblíže stěny. Větev pro technologii v sousední hale bude vedena podél stěny k místu stávajícího prostupu potrubí technologie. Tepelné izolace: Ocelové potrubí bude opatřeno trubicovou izolací z minerální vlny s hliníkovou folií. Touto izolací bude opatřen rozdělovač se sběračem včetně anuloidu. Otopná voda DN tl. 20 mm Otopná voda DN tl. 25 mm Otopná voda DN tl. 30 mm Otopná voda DN tl. 40 mm Otopná voda DN tl. 80 mm Rozdělovač/sběrač + anuloid..... tl. 80 mm Nátěry: Ocelové potrubí pro přeložku plynovodu a pro rozvod stlačeného vzduchu budou opatřeny nátěrem základním + 2x em. Plynovod barva žlutá, stlačený vzduch barva modrá. Přeložka plynu: V místě úprav stávající haly je veden rozvod plynu. Tento rozvod bude demontován a potrubí přesunuto na stěnu ke stávajícímu skladu s kancelářemi. Potrubí bude osazeno na konzoly a bude vedeno společně s rozvodem vody. Potrubí montovat dle TPG a příslušných norem. Přeložka vody: V místě úprav stávající haly je veden rozvod vody pro hydranty. Tento rozvod bude pozměněn. Místo přívodu a dimenze zůstane zachováno. Dva stávající hydrantové nástěnné systémy budou posunuty do nově určených míst. Nový rozvod bude veden podél stěny ve výšce cca 2,2 m nad podlahou společně se stlačeným vzduchem. Stávající hydranty budou nově napojeny. V jižní části bude potrubí svedeno do podlahy co nejblíže stěny, kde bude napojeno na stávající rozvod vody. V tomto místě bude napojeno potrubí vedoucí přes stěnu do vedlejší haly. V západní části bude potrubí napojeno na stávající rozvod vody.
10 4 Stlačený vzduch: V místě úprav stávající haly je veden pod stropem stlačený vzduch. Toto potrubí bude demontováno. V hale je požadavek na rozvod stlačeného vzduchu. Rozvod stlačeného vzduchu bude napojen an stávající rozvod a ropzveden po obvodě celé haly. Tímto bude potrubí zaokruhováno pro lepší rozložení tlakových poměrů v potrubí. Z tohoto potrubí budou svedeny přípojky, které budou ukončeny kulovým uzávěrem cca 1,9 m nad podlahou. Rozvod stlačeného vzduchu bude veden kolem haly ve výšce cca 2,2 m nad podlahou. Potrubí v místě vrat bude zvednuto nad úroveň horní hrany vrat. Realizace: Po dokončení montáže proběhne tlaková zkouška rozvodů vytápění, soustava bude hydraulicky vyregulována a bude provedena topná zkouška. Dále budou provedeny zkoušky dle TPG pro rozvod plynu a zkoušky pro rozvod stlačeného vzduchu. Požadavky na ostatní profese Elektroinstalace a MaR. ekvitermní regulace topných větví dle stávajícího stavu, doplnění do stávajícího zapojení instalace MaR dodávka a instalace pohonu trojcestného ventilu včetně jeho připojení do regulačního systému el. připojení nových oběhových čerpadel Stavba prostupy stěnami pro potrubí, včetně začistění po instalaci potrubí zhotovení vstupu potrubí do místnosti haly, zhotovení přechodové šachty v podlaze v sousedním skladu, úprava stávajících šachet osazení konzol pro rozvody potrubí Přehled výchozích podkladů Podkladem pro návrh řešení stavby byly: konzultace s projektantem stavební části šetření na místě
11 Energeticko-technická Profese: Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích D2.4a Ústřední vytápění, stlačený vzduch + přeložky Datum: prosinec 2015 Číslo výtisku Energeticko-technická Profese: Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích D2.4a Ústřední vytápění, stlačený vzduch + přeložky Datum: prosinec 2015 Číslo výtisku
12 Energeticko-technická Stavební úpravy výrobních hal a snížení energetické náročnosti objektů společnosti na pozemcích Zak. č.: Technická zpráva D2.4a.-01 Zpracovatelská profese: D2.4a Ústřední vytápění, stlačený vzduch + přeložky Seznam příloh: D2.4a - 01 Technická zpráva Výkresy: D2.4a - 02 Půdorys haly ústřední vytápění, stlačený vzduch + přeložky 1:50 Č.Budějovice prosinec 2015 Vypracoval: František Ferenčík
13 2 Úvod V dokumentaci je řešeno vytápění a přeložky stávajících rozvodů stavebně upravovaných hal na pozemcích parc.č. 724/7, 724/51, 724/55 a 724/6 v k.ú. Č.Budějovice 6. Vytápění bude teplovzdušné se zdrojem tepla nově navržený rozdělovač se sběračem. Tepelný výkon byl stanoven pro vnější výpočtovou teplotu -15 C dle ČSN EN Vnitřní výpočtové teploty v jednotlivých místnostech byly navrženy dle výše uvedené normy. Zdroj tepla Tepelné ztráty budovy 68,8 kw Jmenovitý výkon teplovzdušných jednotek 63,0 kw Maximální výkon teplovzdušných jednotek 91,0 kw Spotřeba tepla pro vytápění cca 118 MWh/rok Zdrojem tepla na vytápění haly bude nově navržený rozdělovač se sběračem. Stávající rozdělovač se sběračem bude zrušen, rozvody budou demontovány. Ohřev TV: Ohřev TV bude řešen stávajícím způsobem. Návrh není součástí projektu vytápění. Potrubní rozvod: Potrubní rozvod spotřebitelské části otopné soustavy v hale a části otopné soustavy pro vedlejší haly a technologii bude proveden z ocelového potrubí. Potrubní rozvody budou vedeny povrchově na stěnách. Rozvody budou vedeny v párech nad sebou. Spodní hrana nejnižšího potrubí bude vedeno cca 2,2m nad podlahou. Rozvody vedené podél stěny na východní stěně bude v místě vrat zvednuto nad horní hranu vrat a bude vedeno v dostatečné vzdálenosti od stěny, tak aby bylo možno vrata otvírat. Jedná se o vrata výsuvná. V nejnižším místě bude vedeno potrubí stlačeného vzduchu společně s vodovodem. Potrubí nad bude potrubí plynu. Dále potrubí vytápění vedlejšího skladu s kancelářemi. Nad tímto potrubím bude vedeno potrubí pro sahary. V místech vedení potrubí pro technologii a vedlejší haly s kompresorovnou bude potrubí vedeno v tomto pořadí. Stlačený vzduch cca 2,2m spodní hrana nad podlahou společně s vodovodem. Nad bude vedeno potrubí pro vedlejší halu, dále potrubí pro technologii a dále potrubí pro vytápění sahar. Teplovzdušné jednotky: Navrženy jsou teplovzdušné jednotky Sahara MAXX. Teplovzdušné jednotky budou rozmístěny po obvodu haly. Budou osazeny na stěnách ve výšce cca 3,0 m nad podlahou na konzole. Na přívodu k jednotkám bude osazen kulový uzávěr a uzávěr s vypouštěním. Pro tepelnou pohodu a rozložení teplot v hale budu proti jednotkám osazeny pod stropem ventilátory Sahara VENT. Hala bude rozdělena na dvě topné sekce. V každé sekci bude osazena ovládací skříň, pro spouštění jednotek a prostorový termostat. Podstropní ventilátory budou spouštěny přes prostorový termostat na základě rozdílu teplot. Prostorový termostat bude osazen pod stropem u světlíku v prostřední části haly.
14 3 Rozdělovač a sběrač: V místě stávajícího rozdělovače bude osazen nový rozdělovač se sběračem. Stávající zařízení bude demontováno. Nový rozdělovač se sběračem bude mít celkem 4 větve. 3 Větve budou regulované dle stávajícího stavu. Větev pro vedlejší sklad a kanceláře bude vedena pod podél stěny ke stávajícím rozvodům, kde se na toto potrubí napojí. Větev pro halu bude vedena podél stěny k jednotlivým jednotkám. Větev pro vedlejší haly, kompresorovnu bude vedena podél stěny. Potrubí na druhé straně haly bude svedeno do podlahy v místě stávajícího potrubí, kde bude napojeno na stávající potrubí. Potrubí bude vedeno co nejblíže stěny. Větev pro technologii v sousední hale bude vedena podél stěny k místu stávajícího prostupu potrubí technologie. Tepelné izolace: Ocelové potrubí bude opatřeno trubicovou izolací z minerální vlny s hliníkovou folií. Touto izolací bude opatřen rozdělovač se sběračem včetně anuloidu. Otopná voda DN tl. 20 mm Otopná voda DN tl. 25 mm Otopná voda DN tl. 30 mm Otopná voda DN tl. 40 mm Otopná voda DN tl. 80 mm Rozdělovač/sběrač + anuloid..... tl. 80 mm Nátěry: Ocelové potrubí pro přeložku plynovodu a pro rozvod stlačeného vzduchu budou opatřeny nátěrem základním + 2x em. Plynovod barva žlutá, stlačený vzduch barva modrá. Přeložka plynu: V místě úprav stávající haly je veden rozvod plynu. Tento rozvod bude demontován a potrubí přesunuto na stěnu ke stávajícímu skladu s kancelářemi. Potrubí bude osazeno na konzoly a bude vedeno společně s rozvodem vody. Potrubí montovat dle TPG a příslušných norem. Přeložka vody: V místě úprav stávající haly je veden rozvod vody pro hydranty. Tento rozvod bude pozměněn. Místo přívodu a dimenze zůstane zachováno. Dva stávající hydrantové nástěnné systémy budou posunuty do nově určených míst. Nový rozvod bude veden podél stěny ve výšce cca 2,2 m nad podlahou společně se stlačeným vzduchem. Stávající hydranty budou nově napojeny. V jižní části bude potrubí svedeno do podlahy co nejblíže stěny, kde bude napojeno na stávající rozvod vody. V tomto místě bude napojeno potrubí vedoucí přes stěnu do vedlejší haly. V západní části bude potrubí napojeno na stávající rozvod vody.
15 4 Stlačený vzduch: V místě úprav stávající haly je veden pod stropem stlačený vzduch. Toto potrubí bude demontováno. V hale je požadavek na rozvod stlačeného vzduchu. Rozvod stlačeného vzduchu bude napojen an stávající rozvod a ropzveden po obvodě celé haly. Tímto bude potrubí zaokruhováno pro lepší rozložení tlakových poměrů v potrubí. Z tohoto potrubí budou svedeny přípojky, které budou ukončeny kulovým uzávěrem cca 1,9 m nad podlahou. Rozvod stlačeného vzduchu bude veden kolem haly ve výšce cca 2,2 m nad podlahou. Potrubí v místě vrat bude zvednuto nad úroveň horní hrany vrat. Realizace: Po dokončení montáže proběhne tlaková zkouška rozvodů vytápění, soustava bude hydraulicky vyregulována a bude provedena topná zkouška. Dále budou provedeny zkoušky dle TPG pro rozvod plynu a zkoušky pro rozvod stlačeného vzduchu. Požadavky na ostatní profese Elektroinstalace a MaR. ekvitermní regulace topných větví dle stávajícího stavu, doplnění do stávajícího zapojení instalace MaR dodávka a instalace pohonu trojcestného ventilu včetně jeho připojení do regulačního systému el. připojení nových oběhových čerpadel Stavba prostupy stěnami pro potrubí, včetně začistění po instalaci potrubí zhotovení vstupu potrubí do místnosti haly, zhotovení přechodové šachty v podlaze v sousedním skladu, úprava stávajících šachet osazení konzol pro rozvody potrubí Přehled výchozích podkladů Podkladem pro návrh řešení stavby byly: konzultace s projektantem stavební části šetření na místě
