1 Zařízení pro ochlazování staveb Podklady pro zadávací dokumentaci AKCE : VFN Praha 2, U nemocnice 2 poliklinika Karlovo nám., 4.np INVESTOR : VFN Praha 2 DATUM : 10/2011 VYPRACOVAL : Ing. Jiří Müller OBSAH : Technická zpráva Technická specifikace výkres č. 1 půdorys 4.np

2 VFN Praha 2, Chlazení RS centra 10/2011 poliklinika Karlovo nám. Technická zpráva k zadávací dokumentaci 1. Všeobecně Na požadavek kliniky instalovat do RS centra zařízení pro ochlazování vzduchu bylo vypracováno následující shrnutí podkladů pro zpracování projektové dokumentace a následné realizace chladícího zařízení 2. Výčet místností s požadavkem na instalaci chladícího zařízení Klinikou je požadováno chlazení veškerých prostor s pobytem osob s výjimkou místností, které jsou již chladícím zařízením vybaveny. Jedná se o místnost 4.79 infúzní místnost, 4.92 vyšetřovna očního pozadí, 4.93 rehabilitace, 4.94 rehabilitace malá. V těchto místnostech je instalováno zařízení LG. Zařízení je funkční a podle sdělení pracovníků oddělení výkonově dostačující. Zařízení zůstanou zachována. 3. Specifikace tepelných zisků V místnostech, která chladícím zařízením ještě nejsou, se jedná o tepelné zisky osluněním, osobami, výpočetní technikou a, v případě centrální chodby - čekárny, i osvětlením. Technologickým zařízením je zatížen pouze sklad materiálu 4.84, kde jsou umístěny chladnice a mrazáky s léky. Volně jsou skladovány léky v infúzní místnosti, která je chlazena. Sklad je tedy zatížen teplem z kondenzátorů mrazáků a lednic. Díky tomuto teplu se sklad v létě extrémě zahřívá a hrozí porucha chladnic. Nebylo sděleno, že do skladu by mělo v budoucnu být instalováno další zařízení produkující teplo. Hlubokomrazící box je umístěn v m.č. 4.93, která je již chlazena. Bilance tepelných zisků je uvedena v přiložené tabulce místností. 4. Koncepce řešení zařízení pro ochlazování vzduchu Vzhledem k počtu místností není žádoucí, aby chladící zařízení bylo řešeno systémem jedna venkovní a jedna vnitřní jednotka na každou místnost. Jsou přepokládány multisplit systémy, které umožňují napojení více vnitřních jednotek na jednu venkovní. Vzhledem k transportní cestě, která je předpokládána os. výtahem a dále po schodišti, je velikost venkovních jednotek omezena na vxšxh = 1350x900x350 mm a 120 kg. Z tohoto důvodu je uvažováno se třemi multisplit systémy. Provedení vnitřních jednotek je uvažováno pro vyšetřovny jako nástěnné s ovládáním dálkovými infra ovladači a pro čekárnu (centrální chodba), kde je rastrový podhled, je uvažováno s čtyřcestnými kazetami s ovládáním nástěnnými kabelovými ovladači. Hlavní rozvody chladivového potrubí budou uloženy v podhledu v chodbě s odbočkami k jednotlivým vnitřním jednotkám. Potrubí k jednotkám, které budou umístěny blíž k fasádě, bude vloženo do ukládacích plastových kanálů. Stoupačky multisplit systémů je možné vést jednou z instalačních šachet do strojovny vzduchotechniky na střeše objektu a dále ke kondenzačním jednotkám, které lze zavěsit na fasádu prodloužení strojovny vzduchotechniky. Odvod kondenzátu je uvažován pomocí čerpadel umístěných v podhledu centrální chodby do hlavního sběrného potrubí, které bude vedeno ve spádu v podhledu centrální chodby a bude zaústěno do kanalizace přes zápachovou uzávěrku. Popsané řešení (s výjimkou umístění venkovních jednotek) je naznačeno na přiloženém výkresu a stěžejní technické parametry jsou uvedeny v předběžné specifikaci.

3 akce: VFN, poliklinika, TABULKA MÍSTNOSTÍ Číslo místnosti Název místnosti Plocha [m2] Počet osob Vnější - konvekcí [W] Vnější - radiace [W] Technologie[W] Tepelná zátěž Současnost technologie Osoby [W] Osvětlení [W] Celkem potřebný citelný chl. výkon FCU [W] potřebný celkový chl. výkon FCU [W] jmenovitý celkový výkon FCU[W] Počet FCU Typ FCU Poznámka 4.78 Chodba 10, Infúze + přípravna 43, , stávající klimatizace LG S24 AW-7,5 kw 4.80 Úklid 1, Chodba - čekárna 70, ,4 3 kazetová 600x600 mm 4.82 Recepce + kartotéka 14, , ,2 1 nástěnná 4.83 Denní místnost, sesterna 9, , ,8 1 nástěnná 4.84 Sklad 14, , ,6 1 nástěnná 2x mrazák, 6 chladnic , , ,8 1 nástěnná 1x PC , , ,2 1 nástěnná 1x PC 4.87 Pracovna - psycholog 14, , ,2 1 nástěnná 1x PC 4.88 Lék. pokoj, den. místnost, šatna, monitoři klin. studií 25, , ,6 1 nástěnná 3xPC 4.89 Monitoři klin. studií 11, , ,8 1 nástěnná 2xPC , , ,2 1 nástěnná 1xPC 4.91 Terasa 4.92 (vyšetření očního pozadí) 14, , stávající klimatizace LG S09 AHP - 2,8 kw 4.93 Rehabilitace (mrazák do -80 C) 40, , stávající klimatizace LG S24 AW -7,5 kw 4.94 Rehabilitace 11, , stávající klimatizace LG C12 AWV - 4 kw , , ,8 1 nástěnná , , ,2 1 nástěnná 4.97 Úklidová místnost 0, (lumbální punkce) 25, , ,8 1 nástěnná 4.99 Pracovna přednosty 26, , ,6 1 nástěnná ,2 16 Orientace oken místností 4.79 až východ 4.90 a jih 4.93 až západ Okna špaletová, opatřená žaluziemi mezi ok. křídly součínitel stínění s=0,5 [-], velikost okna 2x1,5 m Stránka 1 z 2

4 akce: VFN, poliklinika, TABULKA MÍSTNOSTÍ Číslo místnosti Název místnosti Plocha [m2] Počet osob Vnější - konvekcí [W] Vnější - radiace [W] Technologie[W] Tepelná zátěž Současnost technologie Osoby [W] Osvětlení [W] Celkem potřebný citelný chl. výkon FCU [W] potřebný celkový chl. výkon FCU [W] jmenovitý celkový výkon FCU[W] Počet FCU Typ FCU Poznámka Prošlá slun. radiace 300 W/m2 (zprůměrováno) Při slunečném dni není v místnostech s okny používáno umělé osvětlení Tepelný zisk od 1ks PC W, současnost chodu 50% Tepelný zisk od 1 osoby 65 W Tepelný zisk od 1 ks zář. trubice 40 W (bezokenní místnosti) Tepelné zisky prostupem jsou vzhledem k převažující zátěži slun. radiací zanedbány rovněž tak akumulace tepla stavební konstrukcí Stránka 2 z 2

5 VFN Praha, poliklinika, PŘEDBĚŽNÁ SPECIFIKACE ZAŘÍZENÍ PRO OCHLAZOVÁNÍ STAVEB výtisk : Poz. M.j. Množ ství Popis Předběžná specifikace nenahrazuje výkaz výměr projektové dokumentace. Je určena pro výběr dodavatele veřejné zakázky. Zkratky : Poz. = pozice (položka) M.j. = měrná jednotka ks = kus kpl = komplet (sestava z více zvlášť nepozicovaných elementů m = metr mm = milimetr bm = běžný metr h = hodina kw = kilowatt d = průměr Zařízení pro chlazemí místností RS centra 1 ks 3 Vnitřní jednotka multisplit systému v kazetovém provedení pro instalaci do rastrového podhledu 600x600 mm, automatický pohyb lamel ve výfukových otvorech pro výfuk vzduchu, vč. čerpadla kondenzátu Jmenovitý celkový chladící výkon Qch=2,8 kw 2 ks 3 Vnitřní jednotka multisplit systému v nástěnném provedení, automatický pohyb lamel ve výfukovém otvoru pro výfuk vzduchu, Jmenovitý celkový chladící výkon Qch=3,6 kw vč. dálkového infraovladače 3 ks 5 Vnitřní jednotka multisplit systému v nástěnném provedení, automatický pohyb lamel ve výfukovém otvoru pro výfuk vzduchu, Jmenovitý celkový chladící výkon Qch=2,8 kw vč. dálkového infraovladače 4 ks 5 Vnitřní jednotka multisplit systému v nástěnném provedení, automatický pohyb lamel ve výfukovém otvoru pro výfuk vzduchu, Jmenovitý celkový chladící výkon Qch=2,2 kw vč. dálkového infraovladače 5 ks 3 Venkovní jednotka multisplit sytému umožňující provoz jako tepelné čerpadlo, celková délka rozvodů max 150 m, vzdálenost nejvzdálenější vnitřní jednotky 65 m, převýšení jednotek max 30 m, plynulé řízení chladícího výkonu, možnost připojení min 6 vnitřních jednotek Jmenovitý chladící výkon 15,5 kw, max. rozměry v/š/h=1400/900/350, max hmotnost 120 kg (doprava osobním výtahem), vč. konzol pro montáž na vertikální nebo horizontální staveb- 1

6 VFN Praha, poliklinika, PŘEDBĚŽNÁ SPECIFIKACE ZAŘÍZENÍ PRO OCHLAZOVÁNÍ STAVEB výtisk : Poz. M.j. Množ ství ní konstrukci Popis 6 ks 2 Nástěnný kabelový ovladač vnitřních jednotek hotelového provedení 7 ks 13 Čerpadlo kondenzátu vč. senzorů, sací výška 5m, výtlačná výška 8 m 8 kpl 1 izolované chladivové potrubí plyn/kapalina vč. tvarovek multisplit - délka podle konkrétního uspořádání 9 kpl 1 Chladivo pro doplnění - dle potřeby 10 kpl 1 Doprava zařízení na stavbu 11 kpl 1 Přesun zařízení na místo montáže 12 kpl 1 Montáž chladícího zařízení 13 kpl 1 Montáž potrubí 14 kpl 1 datové kabelové rozvody mezi vnitřními a venkovními jednotkami - délka podle konkrétního uspořádání, dodávka+montáž 15 kpl 1 silové rozvody pro napojení venkovních a vnitřních jednotek na el. energii vč. příslušného jištění z rozváděčů VFN, dodávka+montáž 16 kpl 1 ukládací plastové kanály pro uložení potrubí k vnitřním jednotkám v místnostech vzdálenějších centrální chodbě, délka podle konkrétního uspořádání, dodávka+montáž 17 kpl 1 odvod kondenzátu od vnitřních jednotek do kanalizace přes zápachovou uzávěrku, délka podle konkrétního uspořádání, dodávka+montáž 18 kpl 1 zhotovení prostupů pro vedení potrubí, dozdění po montáži, oprava malby 19 kpl 1 Stavební práce spojené s instalací venkovních jednotek 20 kpl 1 odvoz a likvidace obalů, zbytků po montáži a stavební sutě 21 kpl 1 požární těsnění potrubí prostupujícího požárně dělící konstrukcí 22 kpl 1 Zprovoznění zařízení, ověření komunikace vnitřních a venkovních jednotek 23 kpl 1 Projektová dokumentace chladícího zařízení, elektro silnoproud, zdravotně-technické instalace 24 kpl 1 Revize elektroinstalace dotčené nově instalovaným chladícím zařízením 2

7 VFN Praha, poliklinika, PŘEDBĚŽNÁ SPECIFIKACE ZAŘÍZENÍ PRO OCHLAZOVÁNÍ STAVEB výtisk : Množ Poz. M.j. ství 25 kpl 1 Zacvičení obsluhy Popis 26 kpl 1 Komplexní zkoušky 3

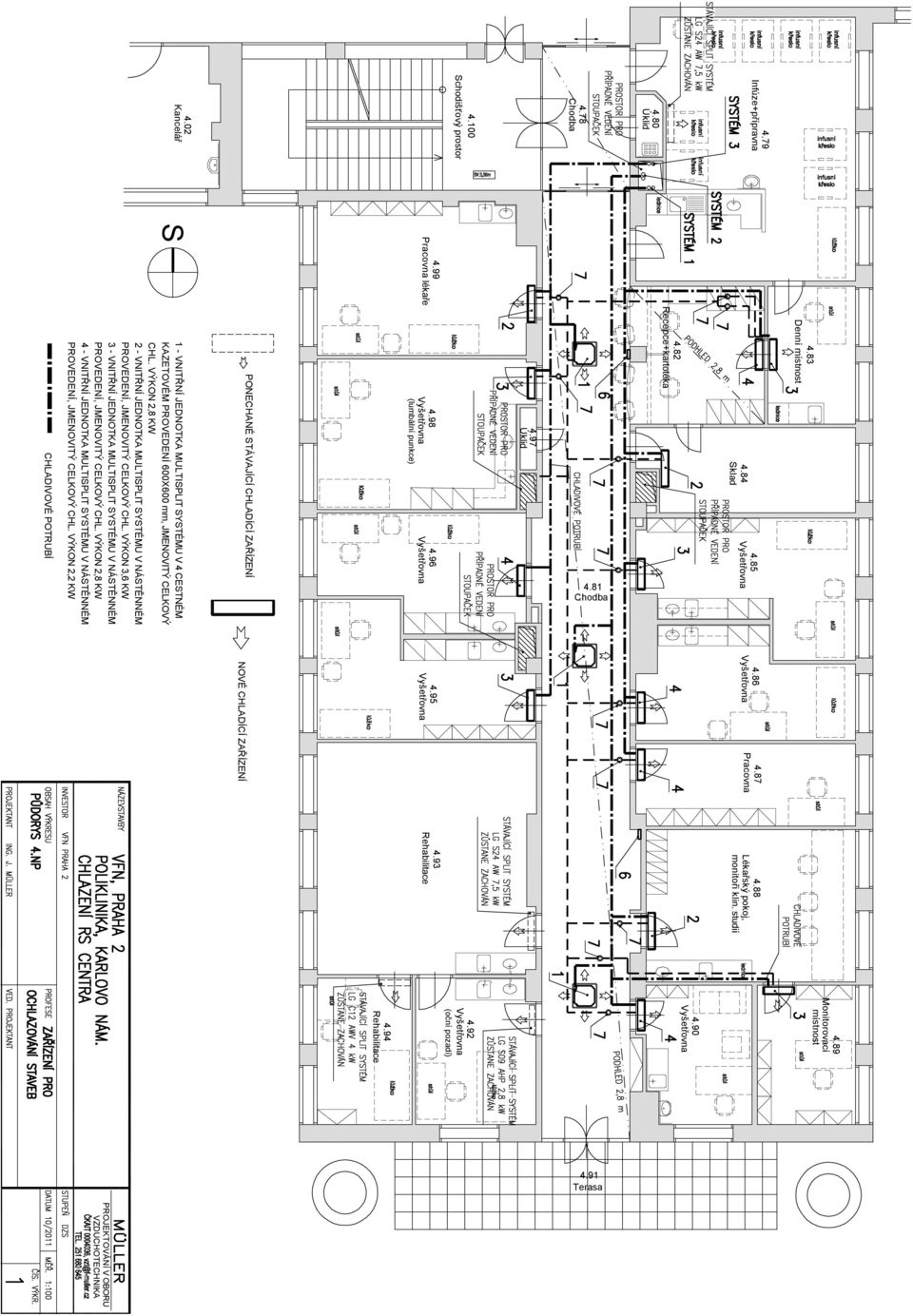

8 4.79 Infúze+přípravna 4.80 Úklid 4.78 Chodba Schodišťový prostor 4.02 Kancelář CHLADIVOVÉ POTRUBÍ S 1 - VNITŘNÍ JEDNOTKA MULTISPLIT SYSTÉMU V 4 CESTNÉM KAZETOVÉM PROVEDENÍ 600X600 mm, JMENOVITÝ CELKOVÝ CHL. VÝKON 2,8 KW 2 - VNITŘNÍ JEDNOTKA MULTISPLIT SYSTÉMU V NÁSTĚNNÉM PROVEDENÍ, JMENOVITÝ CELKOVÝ CHL. VÝKON 3,6 KW 3 - VNITŘNÍ JEDNOTKA MULTISPLIT SYSTÉMU V NÁSTĚNNÉM PROVEDENÍ, JMENOVITÝ CELKOVÝ CHL. VÝKON 2,8 KW 4 - VNITŘNÍ JEDNOTKA MULTISPLIT SYSTÉMU V NÁSTĚNNÉM PROVEDENÍ, JMENOVITÝ CELKOVÝ CHL. VÝKON 2,2 KW PONECHANÉ STÁVAJÍCÍ CHLADÍCÍ ZAŘÍZENÍ (lumbální punkce) 4.99 Pracovna lékaře Úklid 4.81 Chodba 4.82 Recepce+kartotéka 4.84 Sklad Denní místnost Pracovna 4.95 NOVÉ CHLADÍCÍ ZAŘÍZENÍ 4.88 Lékařský pokoj, monitoři klin. studií 4.93 Rehabilitace 4.89 Monitorovací místnost (oční pozadí) 4.94 Rehabilitace 4.91 Terasa PROJEKTOVÁNÍ V OBORU VZDUCHOTECHNIKA
