Česká republika cs MW Návod k montáži, obsluze a údržbě. Akumulační zásobník 200GT

Transkript

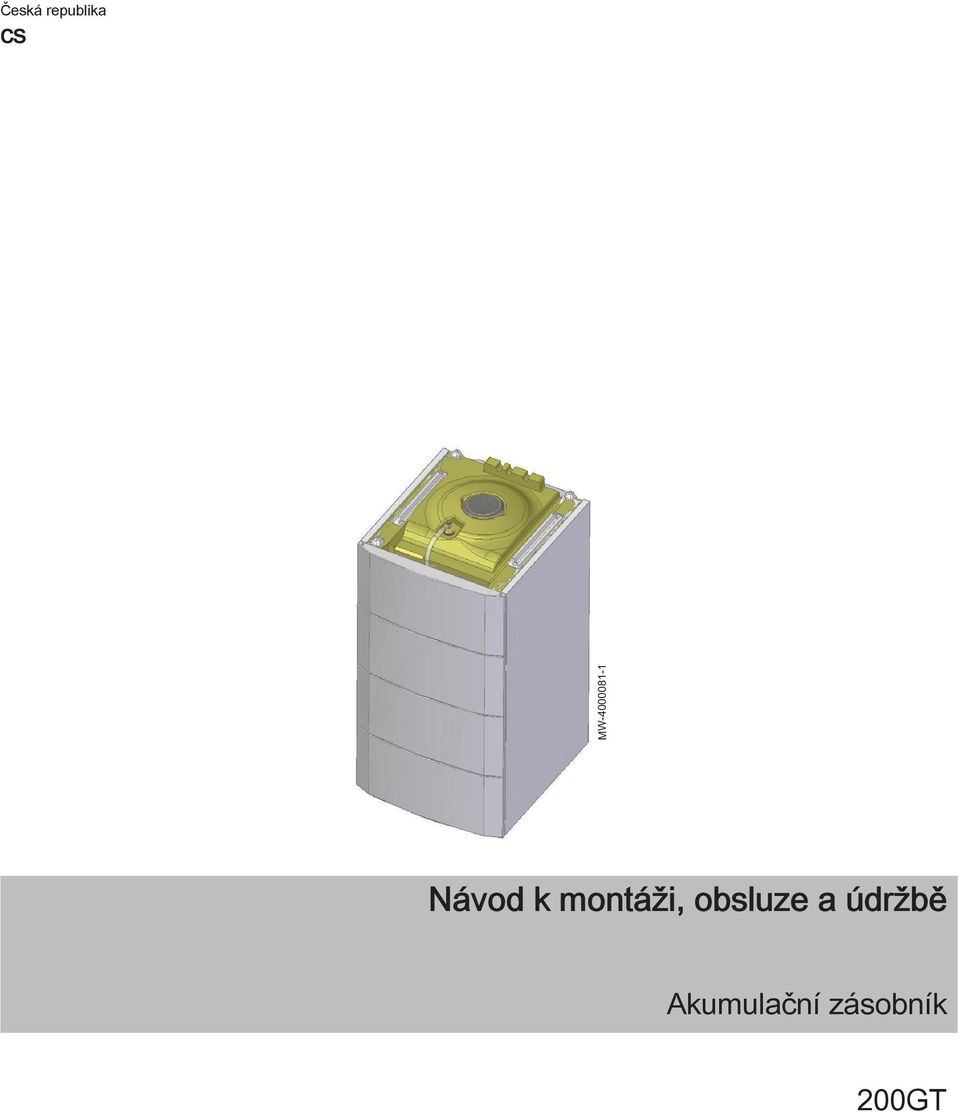

1 MW Česká republika cs Návod k montáži, obsluze a údržbě Akumulační zásobník 200GT

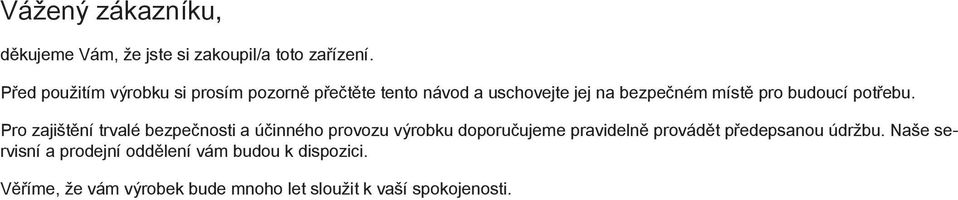

2 Vážený zákazníku, děkujeme Vám, že jste si zakoupil/a toto zařízení. Před použitím výrobku si prosím pozorně přečtěte tento návod a uschovejte jej na bezpečném místě pro budoucí potřebu. Pro zajištění trvalé bezpečnosti a účinného provozu výrobku doporučujeme pravidelně provádět předepsanou údržbu. Naše servisní a prodejní oddělení vám budou k dispozici. Věříme, že vám výrobek bude mnoho let sloužit k vaší spokojenosti.

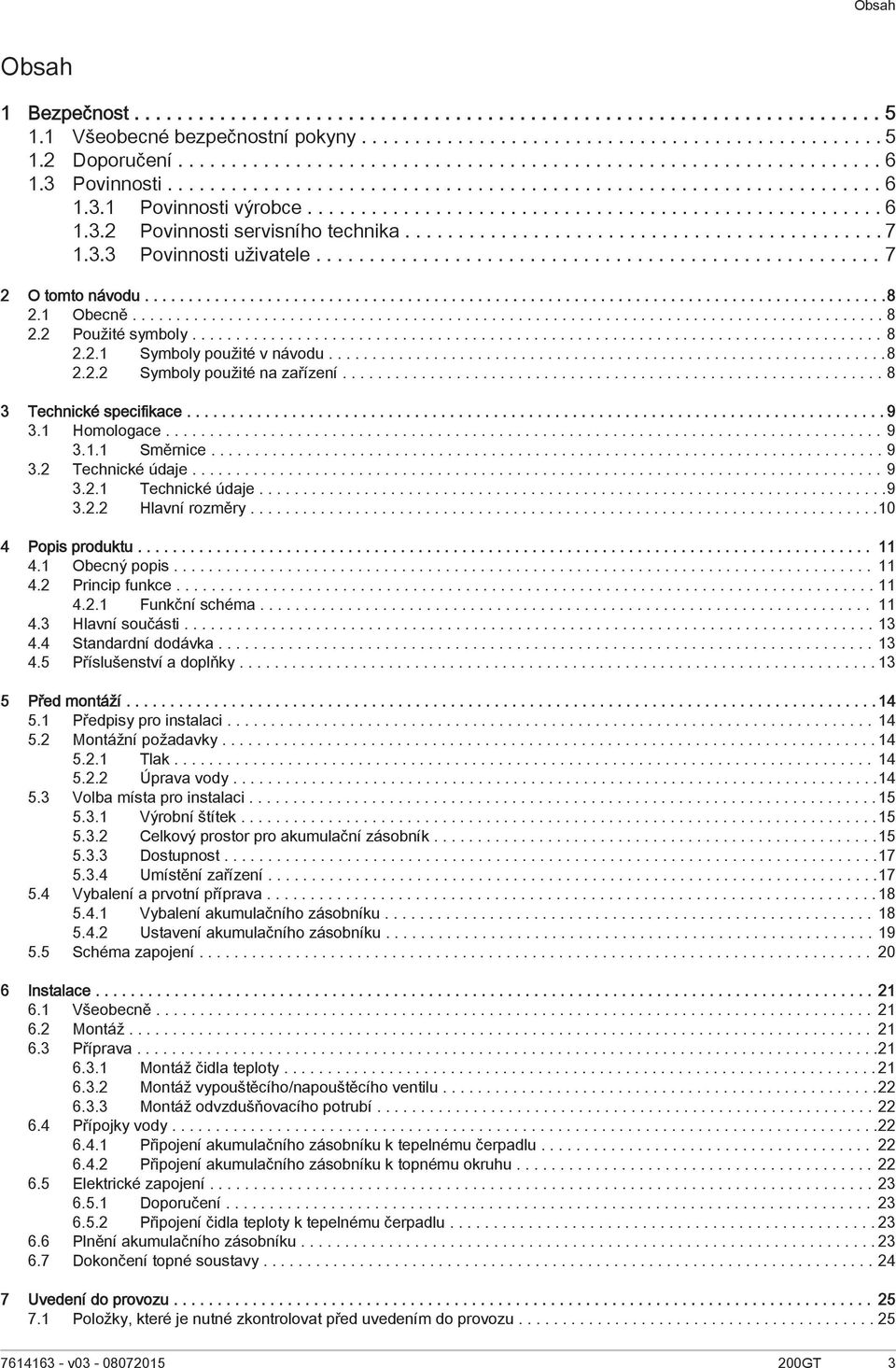

3 Obsah Obsah 1 Bezpečnost Všeobecné bezpečnostní pokyny Doporučení Povinnosti Povinnosti výrobce Povinnosti servisního technika Povinnosti uživatele O tomto návodu Obecně Použité symboly Symboly použité v návodu Symboly použité na zařízení Technické specifikace Homologace Směrnice Technické údaje Technické údaje Hlavní rozměry Popis produktu Obecný popis Princip funkce Funkční schéma Hlavní součásti Standardní dodávka Příslušenství a doplňky Před montáží Předpisy pro instalaci Montážní požadavky Tlak Úprava vody Volba místa pro instalaci Výrobní štítek Celkový prostor pro akumulační zásobník Dostupnost Umístění zařízení Vybalení a prvotní příprava Vybalení akumulačního zásobníku Ustavení akumulačního zásobníku Schéma zapojení Instalace Všeobecně Montáž Příprava Montáž čidla teploty Montáž vypouštěcího/napouštěcího ventilu Montáž odvzdušňovacího potrubí Přípojky vody Připojení akumulačního zásobníku k tepelnému čerpadlu Připojení akumulačního zásobníku k topnému okruhu Elektrické zapojení Doporučení Připojení čidla teploty k tepelnému čerpadlu Plnění akumulačního zásobníku Dokončení topné soustavy Uvedení do provozu Položky, které je nutné zkontrolovat před uvedením do provozu v GT 3

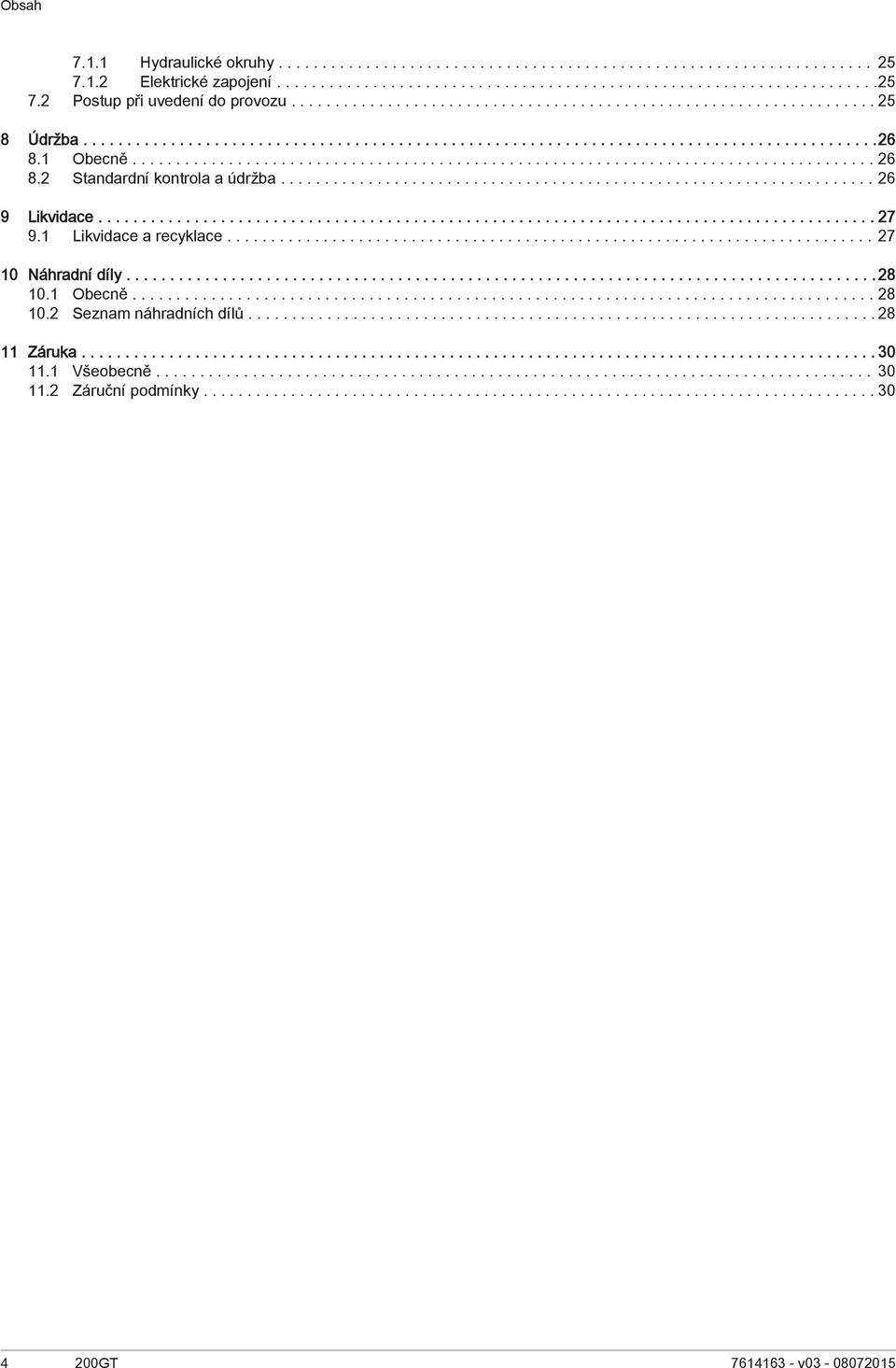

4 Obsah Hydraulické okruhy Elektrické zapojení Postup při uvedení do provozu Údržba Obecně Standardní kontrola a údržba Likvidace Likvidace a recyklace Náhradní díly Obecně Seznam náhradních dílů Záruka Všeobecně Záruční podmínky GT v

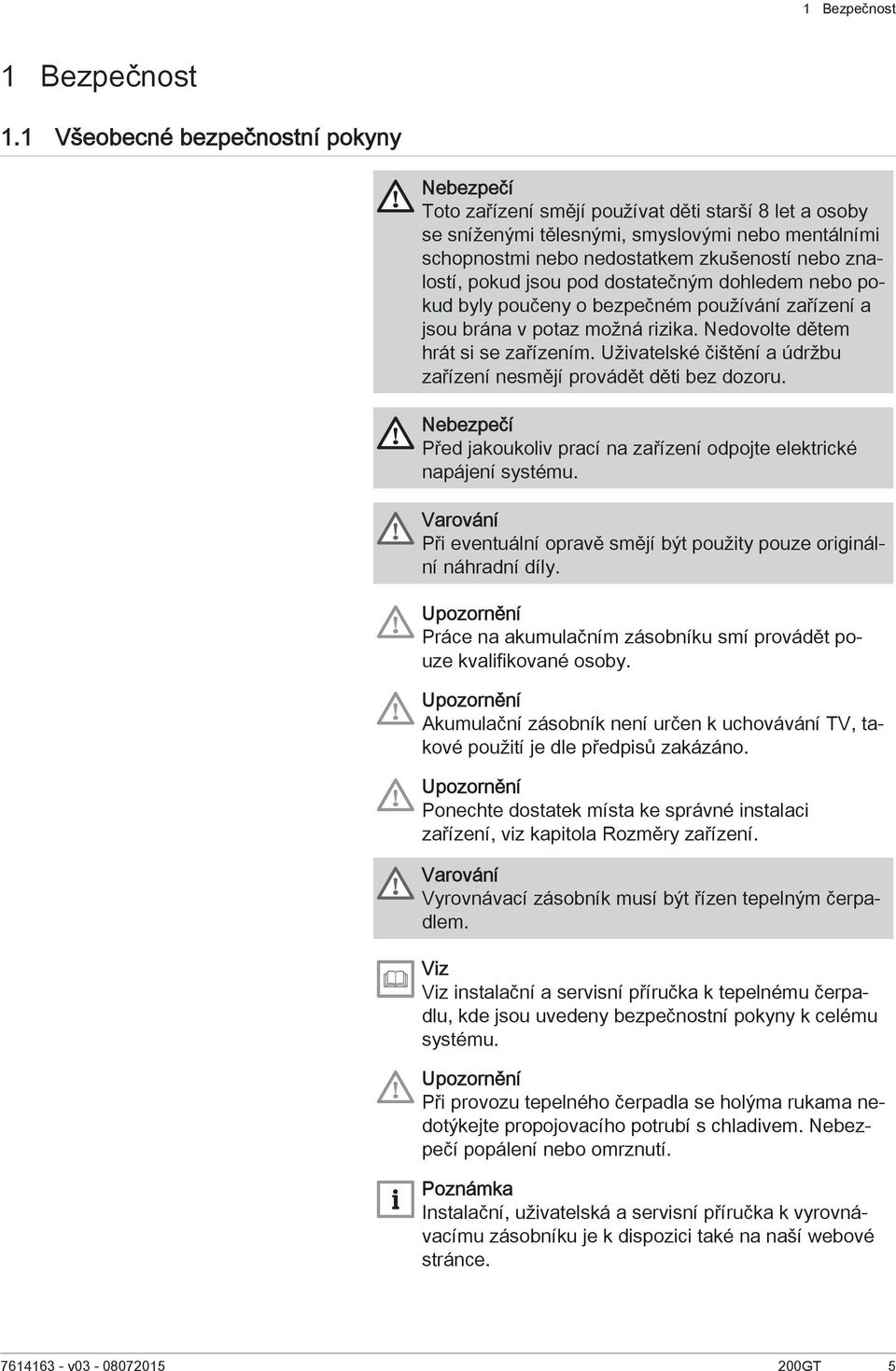

5 1 Bezpečnost 1 Bezpečnost 1.1 Všeobecné bezpečnostní pokyny Nebezpečí Toto zařízení smějí používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností nebo znalostí, pokud jsou pod dostatečným dohledem nebo pokud byly poučeny o bezpečném používání zařízení a jsou brána v potaz možná rizika. Nedovolte dětem hrát si se zařízením. Uživatelské čištění a údržbu zařízení nesmějí provádět děti bez dozoru. Nebezpečí Před jakoukoliv prací na zařízení odpojte elektrické napájení systému. Varování Při eventuální opravě smějí být použity pouze originální náhradní díly. Práce na akumulačním zásobníku smí provádět pouze kvalifikované osoby. Akumulační zásobník není určen k uchovávání TV, takové použití je dle předpisů zakázáno. Ponechte dostatek místa ke správné instalaci zařízení, viz kapitola Rozměry zařízení. Varování Vyrovnávací zásobník musí být řízen tepelným čerpadlem. Viz Viz instalační a servisní příručka k tepelnému čerpadlu, kde jsou uvedeny bezpečnostní pokyny k celému systému. Při provozu tepelného čerpadla se holýma rukama nedotýkejte propojovacího potrubí s chladivem. Nebezpečí popálení nebo omrznutí. Instalační, uživatelská a servisní příručka k vyrovnávacímu zásobníku je k dispozici také na naší webové stránce v GT 5

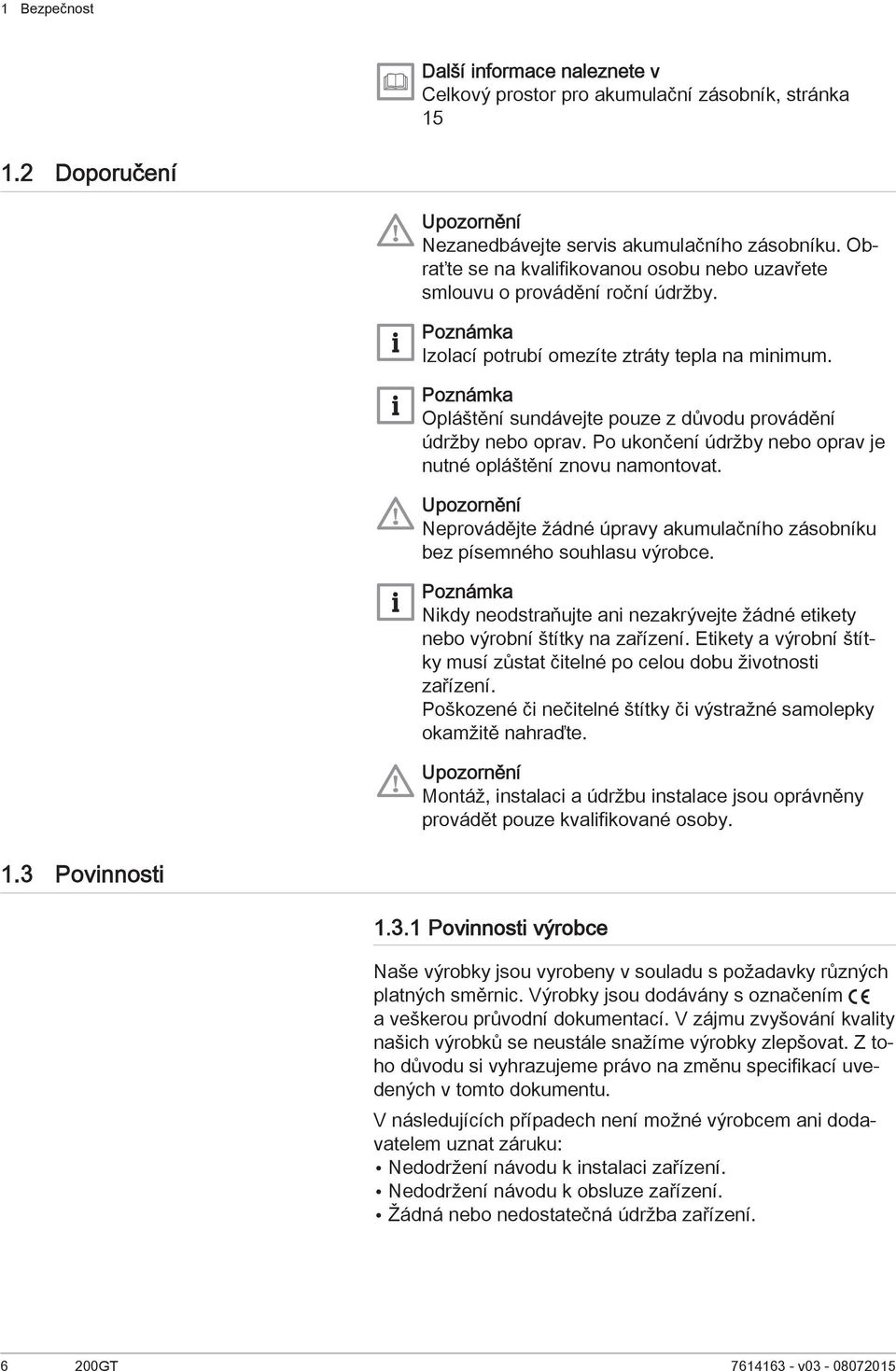

6 1 Bezpečnost Další informace naleznete v Celkový prostor pro akumulační zásobník, stránka Doporučení Nezanedbávejte servis akumulačního zásobníku. Obraťte se na kvalifikovanou osobu nebo uzavřete smlouvu o provádění roční údržby. Izolací potrubí omezíte ztráty tepla na minimum. Opláštění sundávejte pouze z důvodu provádění údržby nebo oprav. Po ukončení údržby nebo oprav je nutné opláštění znovu namontovat. Neprovádějte žádné úpravy akumulačního zásobníku bez písemného souhlasu výrobce. Nikdy neodstraňujte ani nezakrývejte žádné etikety nebo výrobní štítky na zařízení. Etikety a výrobní štítky musí zůstat čitelné po celou dobu životnosti zařízení. Poškozené či nečitelné štítky či výstražné samolepky okamžitě nahraďte. Montáž, instalaci a údržbu instalace jsou oprávněny provádět pouze kvalifikované osoby. 1.3 Povinnosti Povinnosti výrobce Naše výrobky jsou vyrobeny v souladu s požadavky různých platných směrnic. Výrobky jsou dodávány s označením a veškerou průvodní dokumentací. V zájmu zvyšování kvality našich výrobků se neustále snažíme výrobky zlepšovat. Z toho důvodu si vyhrazujeme právo na změnu specifikací uvedených v tomto dokumentu. V následujících případech není možné výrobcem ani dodavatelem uznat záruku: Nedodržení návodu k instalaci zařízení. Nedodržení návodu k obsluze zařízení. Žádná nebo nedostatečná údržba zařízení GT v

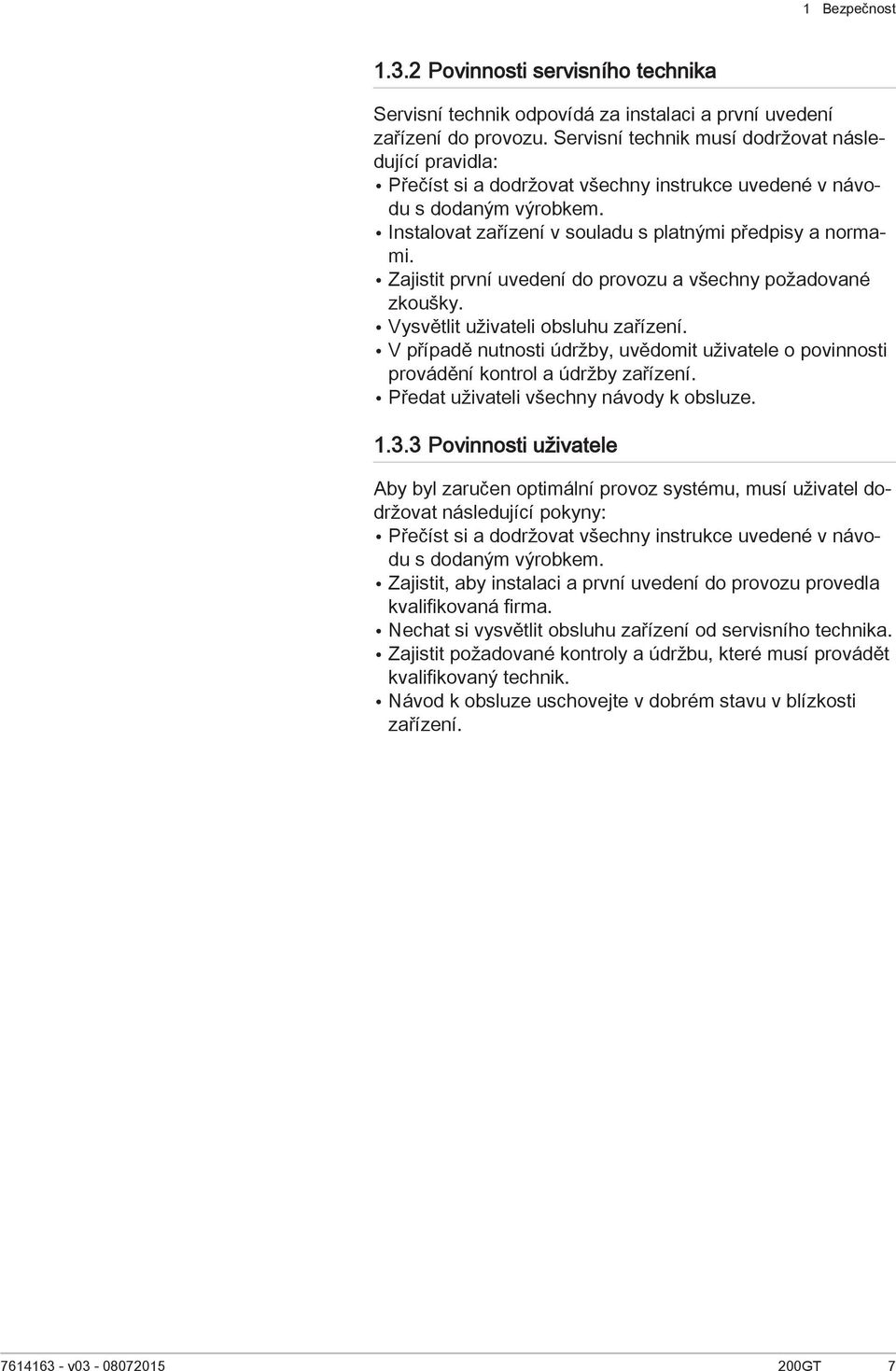

7 1 Bezpečnost Povinnosti servisního technika Servisní technik odpovídá za instalaci a první uvedení zařízení do provozu. Servisní technik musí dodržovat následující pravidla: Přečíst si a dodržovat všechny instrukce uvedené v návodu s dodaným výrobkem. Instalovat zařízení v souladu s platnými předpisy a normami. Zajistit první uvedení do provozu a všechny požadované zkoušky. Vysvětlit uživateli obsluhu zařízení. V případě nutnosti údržby, uvědomit uživatele o povinnosti provádění kontrol a údržby zařízení. Předat uživateli všechny návody k obsluze Povinnosti uživatele Aby byl zaručen optimální provoz systému, musí uživatel dodržovat následující pokyny: Přečíst si a dodržovat všechny instrukce uvedené v návodu s dodaným výrobkem. Zajistit, aby instalaci a první uvedení do provozu provedla kvalifikovaná firma. Nechat si vysvětlit obsluhu zařízení od servisního technika. Zajistit požadované kontroly a údržbu, které musí provádět kvalifikovaný technik. Návod k obsluze uschovejte v dobrém stavu v blízkosti zařízení v GT 7

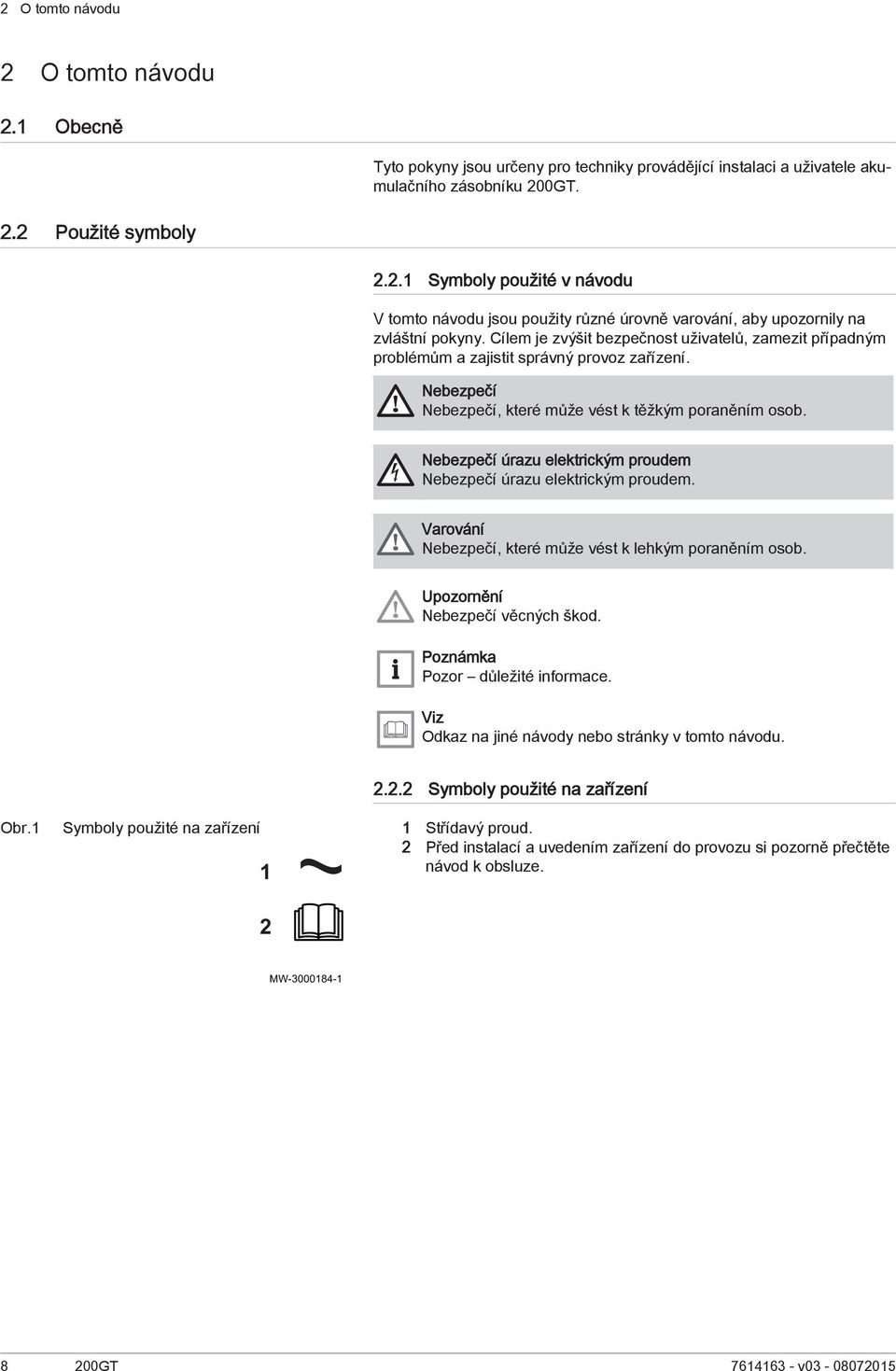

8 2 O tomto návodu 2 O tomto návodu 2.1 Obecně Tyto pokyny jsou určeny pro techniky provádějící instalaci a uživatele akumulačního zásobníku 200GT. 2.2 Použité symboly Symboly použité v návodu V tomto návodu jsou použity různé úrovně varování, aby upozornily na zvláštní pokyny. Cílem je zvýšit bezpečnost uživatelů, zamezit případným problémům a zajistit správný provoz zařízení. Nebezpečí Nebezpečí, které může vést k těžkým poraněním osob. Nebezpečí úrazu elektrickým proudem Nebezpečí úrazu elektrickým proudem. Varování Nebezpečí, které může vést k lehkým poraněním osob. Nebezpečí věcných škod. Pozor důležité informace. Viz Odkaz na jiné návody nebo stránky v tomto návodu. Obr.1 Symboly použité na zařízení Symboly použité na zařízení 1 Střídavý proud. 2 Před instalací a uvedením zařízení do provozu si pozorně přečtěte návod k obsluze. 2 MW GT v

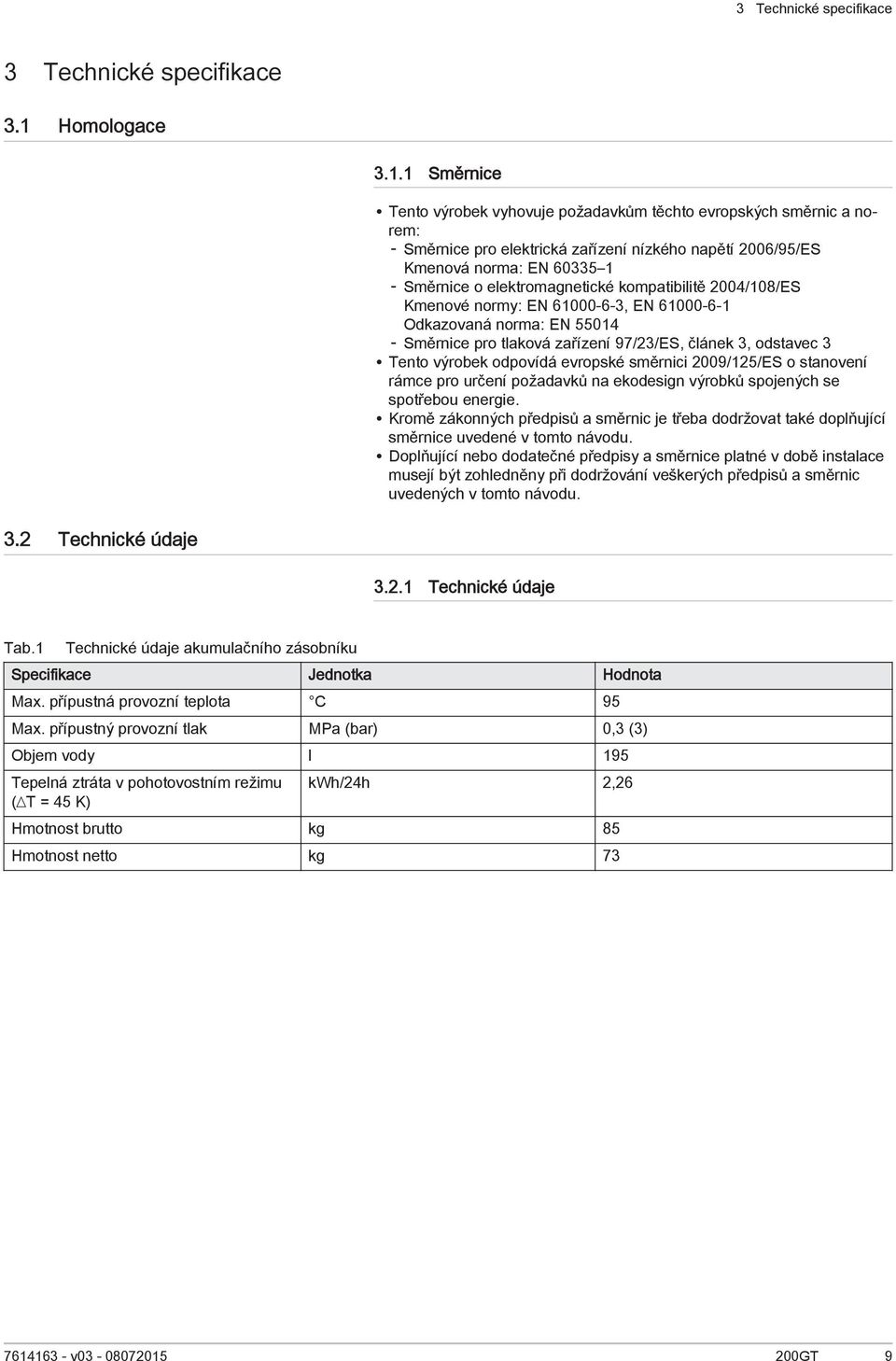

9 3 Technické specifikace 3 Technické specifikace 3.1 Homologace Směrnice Tento výrobek vyhovuje požadavkům těchto evropských směrnic a norem: Směrnice pro elektrická zařízení nízkého napětí 2006/95/ES Kmenová norma: EN Směrnice o elektromagnetické kompatibilitě 2004/108/ES Kmenové normy: EN , EN Odkazovaná norma: EN Směrnice pro tlaková zařízení 97/23/ES, článek 3, odstavec 3 Tento výrobek odpovídá evropské směrnici 2009/125/ES o stanovení rámce pro určení požadavků na ekodesign výrobků spojených se spotřebou energie. Kromě zákonných předpisů a směrnic je třeba dodržovat také doplňující směrnice uvedené v tomto návodu. Doplňující nebo dodatečné předpisy a směrnice platné v době instalace musejí být zohledněny při dodržování veškerých předpisů a směrnic uvedených v tomto návodu. 3.2 Technické údaje Technické údaje Tab.1 Technické údaje akumulačního zásobníku Specifikace Jednotka Hodnota Max. přípustná provozní teplota C 95 Max. přípustný provozní tlak MPa (bar) 0,3 (3) Objem vody l 195 Tepelná ztráta v pohotovostním režimu ( T = 45 K) kwh/24h 2,26 Hmotnost brutto kg 85 Hmotnost netto kg v GT 9

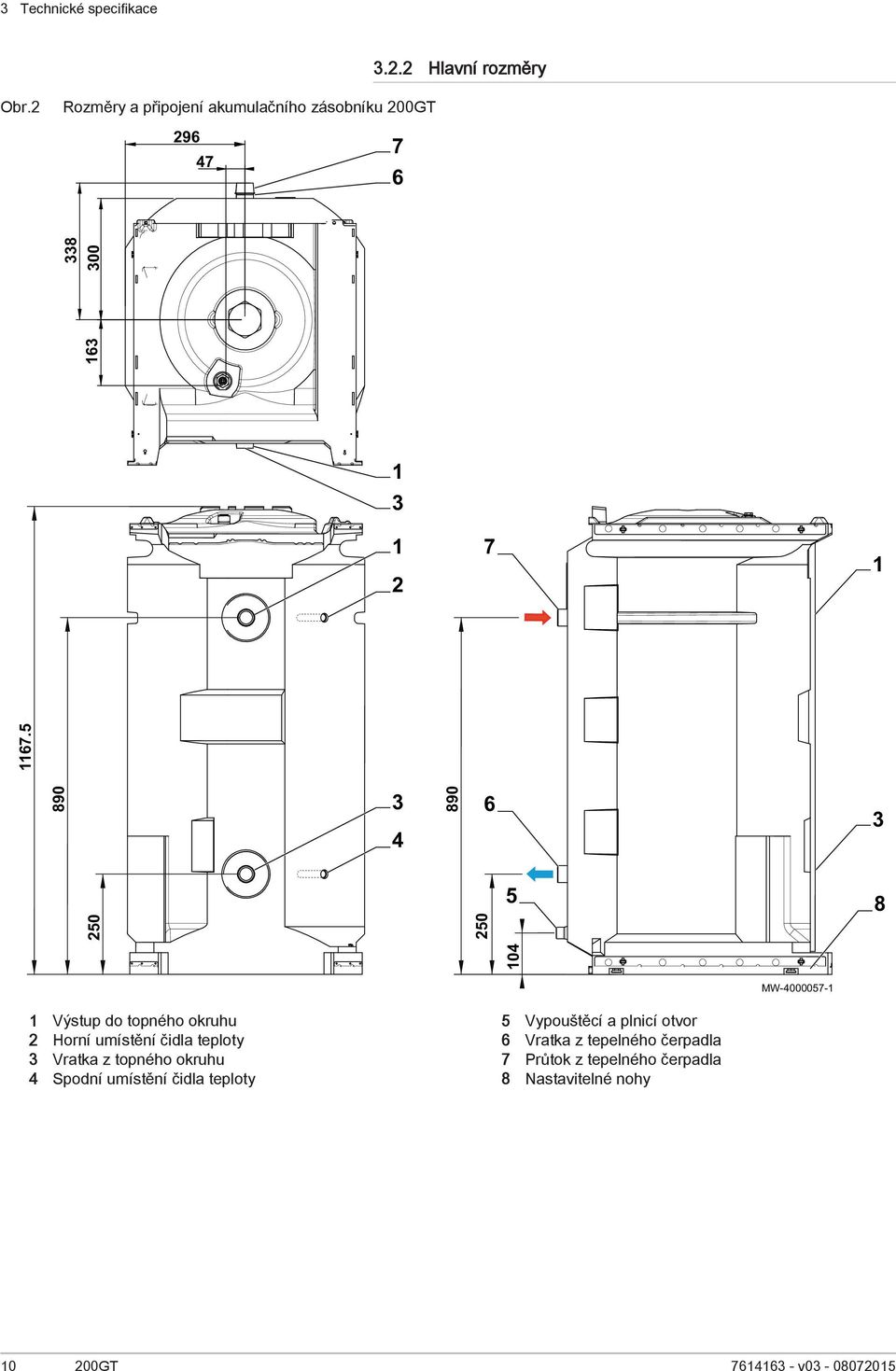

10 3 Technické specifikace Hlavní rozměry Obr.2 Rozměry a připojení akumulačního zásobníku 200GT MW Výstup do topného okruhu 2 Horní umístění čidla teploty 3 Vratka z topného okruhu 4 Spodní umístění čidla teploty 5 Vypouštěcí a plnicí otvor 6 Vratka z tepelného čerpadla 7 Průtok z tepelného čerpadla 8 Nastavitelné nohy GT v

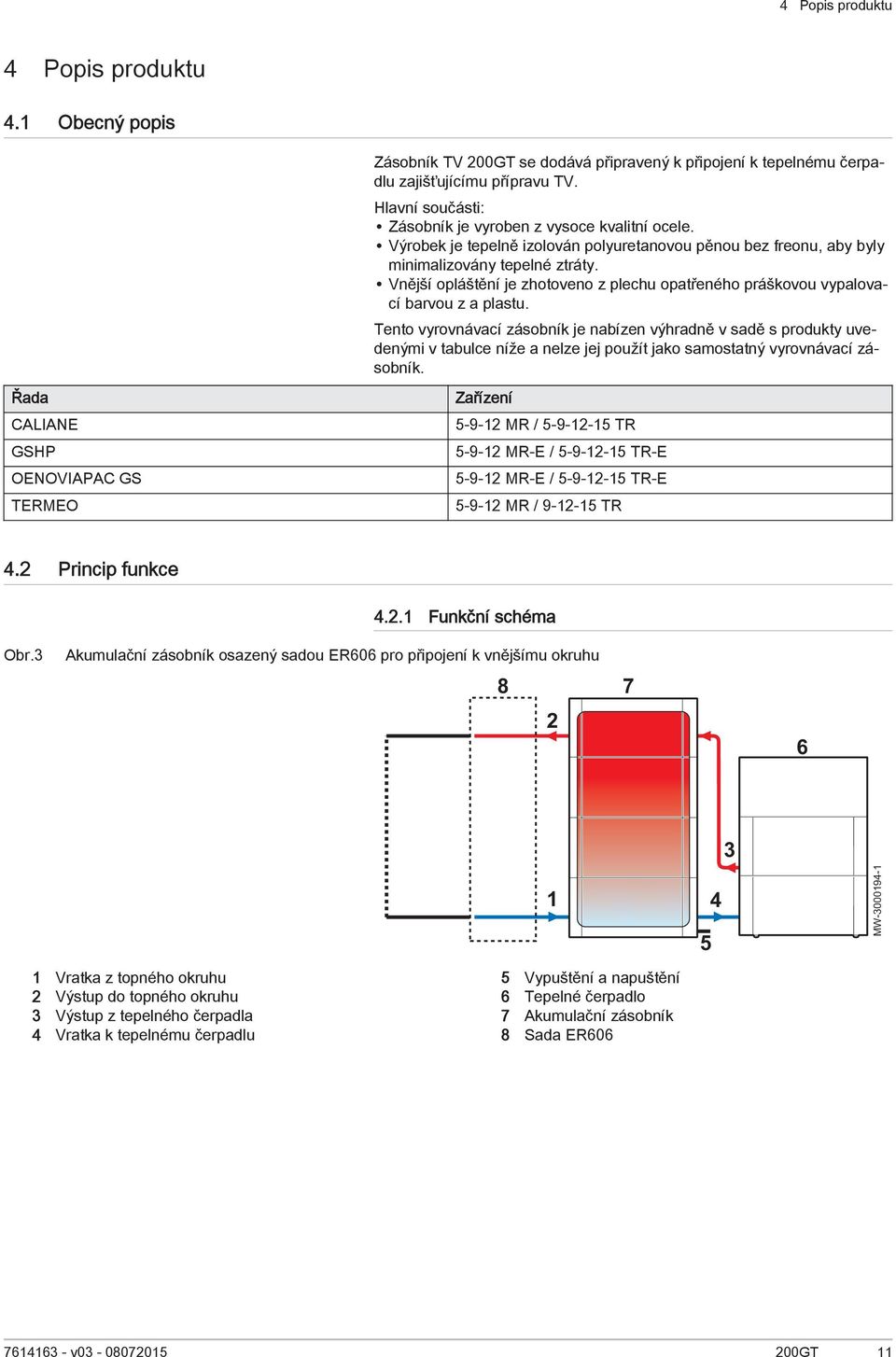

11 4 Popis produktu 4 Popis produktu 4.1 Obecný popis Řada CALIANE GSHP OENOVIAPAC GS TERMEO Zásobník TV 200GT se dodává připravený k připojení k tepelnému čerpadlu zajišťujícímu přípravu TV. Hlavní součásti: Zásobník je vyroben z vysoce kvalitní ocele. Výrobek je tepelně izolován polyuretanovou pěnou bez freonu, aby byly minimalizovány tepelné ztráty. Vnější opláštění je zhotoveno z plechu opatřeného práškovou vypalovací barvou z a plastu. Tento vyrovnávací zásobník je nabízen výhradně v sadě s produkty uvedenými v tabulce níže a nelze jej použít jako samostatný vyrovnávací zásobník. Zařízení MR / TR MR-E / TR-E MR-E / TR-E MR / TR 4.2 Princip funkce Obr Funkční schéma Akumulační zásobník osazený sadou ER606 pro připojení k vnějšímu okruhu MW Vratka z topného okruhu 2 Výstup do topného okruhu 3 Výstup z tepelného čerpadla 4 Vratka k tepelnému čerpadlu 5 Vypuštění a napuštění 6 Tepelné čerpadlo 7 Akumulační zásobník 8 Sada ER v GT 11

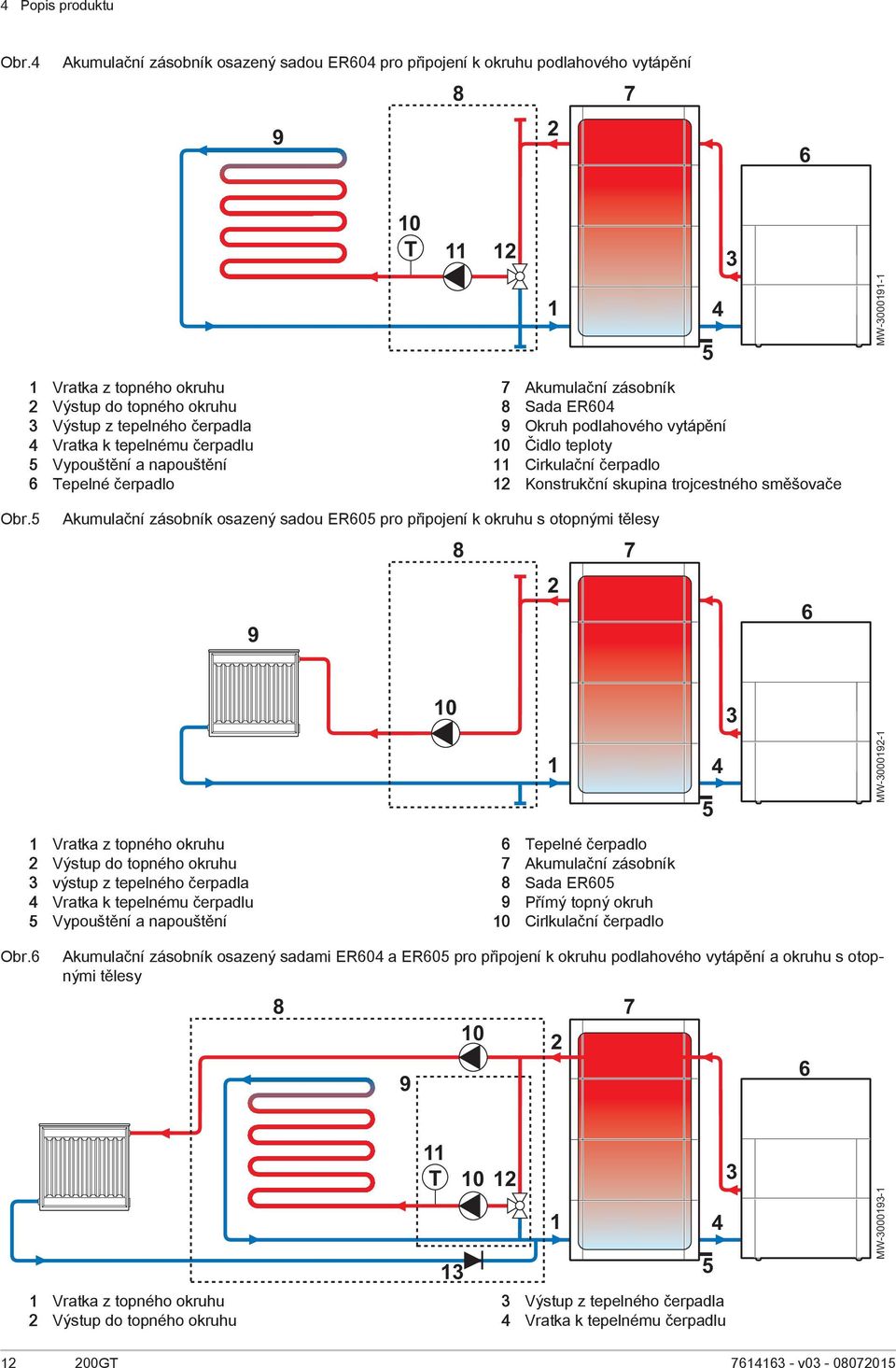

12 4 Popis produktu Obr.4 Akumulační zásobník osazený sadou ER604 pro připojení k okruhu podlahového vytápění MW Vratka z topného okruhu 2 Výstup do topného okruhu 3 Výstup z tepelného čerpadla 4 Vratka k tepelnému čerpadlu 5 Vypouštění a napouštění 6 Tepelné čerpadlo 7 Akumulační zásobník 8 Sada ER604 9 Okruh podlahového vytápění 10 Čidlo teploty 11 Cirkulační čerpadlo 12 Konstrukční skupina trojcestného směšovače Obr.5 Akumulační zásobník osazený sadou ER605 pro připojení k okruhu s otopnými tělesy MW Vratka z topného okruhu 2 Výstup do topného okruhu 3 výstup z tepelného čerpadla 4 Vratka k tepelnému čerpadlu 5 Vypouštění a napouštění 6 Tepelné čerpadlo 7 Akumulační zásobník 8 Sada ER605 9 Přímý topný okruh 10 Cirlkulační čerpadlo Obr.6 Akumulační zásobník osazený sadami ER604 a ER605 pro připojení k okruhu podlahového vytápění a okruhu s otopnými tělesy MW Vratka z topného okruhu 2 Výstup do topného okruhu 3 Výstup z tepelného čerpadla 4 Vratka k tepelnému čerpadlu GT v

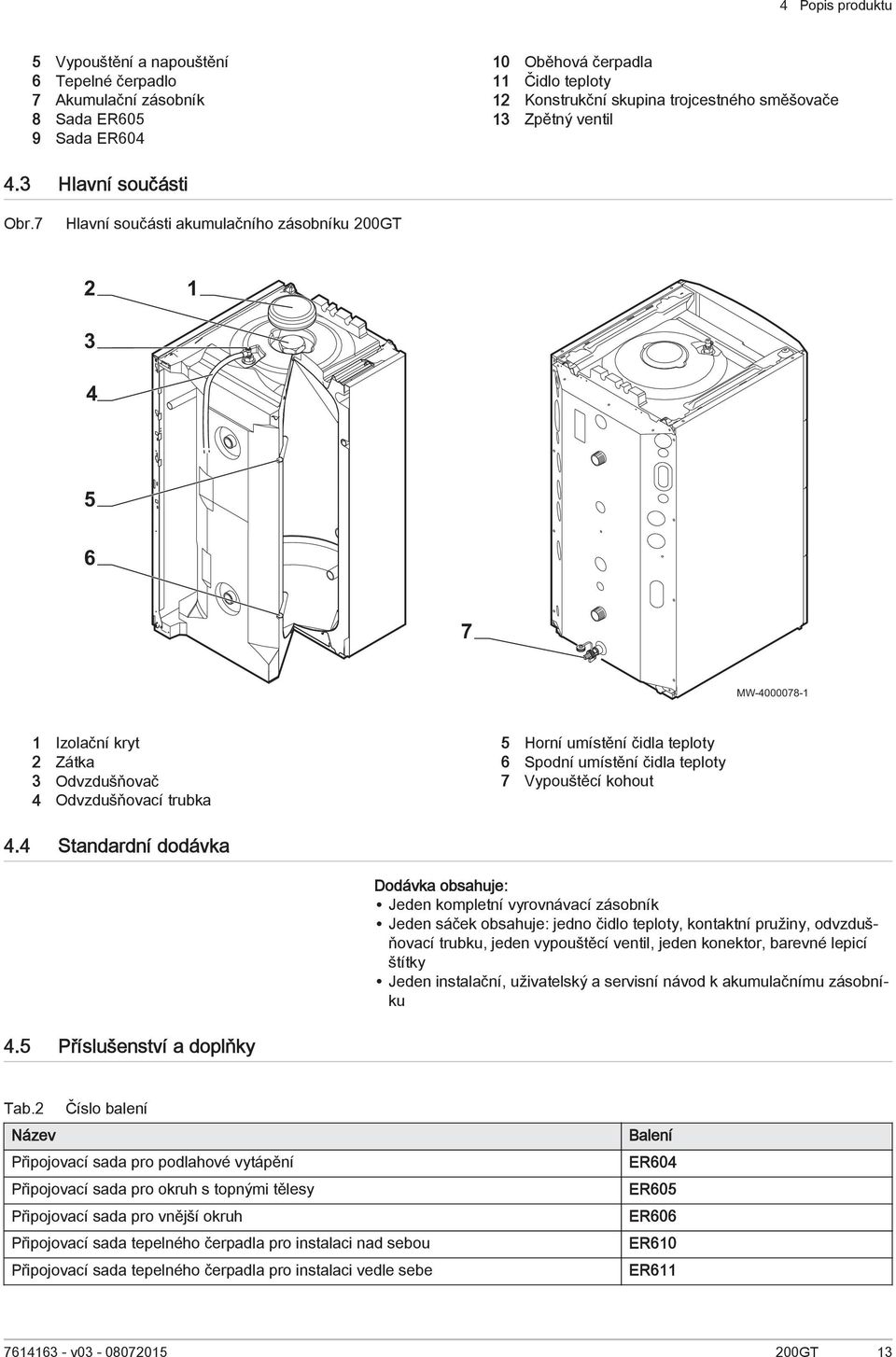

13 4 Popis produktu 5 Vypouštění a napouštění 6 Tepelné čerpadlo 7 Akumulační zásobník 8 Sada ER605 9 Sada ER Oběhová čerpadla 11 Čidlo teploty 12 Konstrukční skupina trojcestného směšovače 13 Zpětný ventil 4.3 Hlavní součásti Obr.7 Hlavní součásti akumulačního zásobníku 200GT MW Izolační kryt 2 Zátka 3 Odvzdušňovač 4 Odvzdušňovací trubka 5 Horní umístění čidla teploty 6 Spodní umístění čidla teploty 7 Vypouštěcí kohout 4.4 Standardní dodávka Dodávka obsahuje: Jeden kompletní vyrovnávací zásobník Jeden sáček obsahuje: jedno čidlo teploty, kontaktní pružiny, odvzdušňovací trubku, jeden vypouštěcí ventil, jeden konektor, barevné lepicí štítky Jeden instalační, uživatelský a servisní návod k akumulačnímu zásobníku 4.5 Příslušenství a doplňky Tab.2 Číslo balení Název Připojovací sada pro podlahové vytápění Připojovací sada pro okruh s topnými tělesy Připojovací sada pro vnější okruh Připojovací sada tepelného čerpadla pro instalaci nad sebou Připojovací sada tepelného čerpadla pro instalaci vedle sebe Balení ER604 ER605 ER606 ER610 ER v GT 13

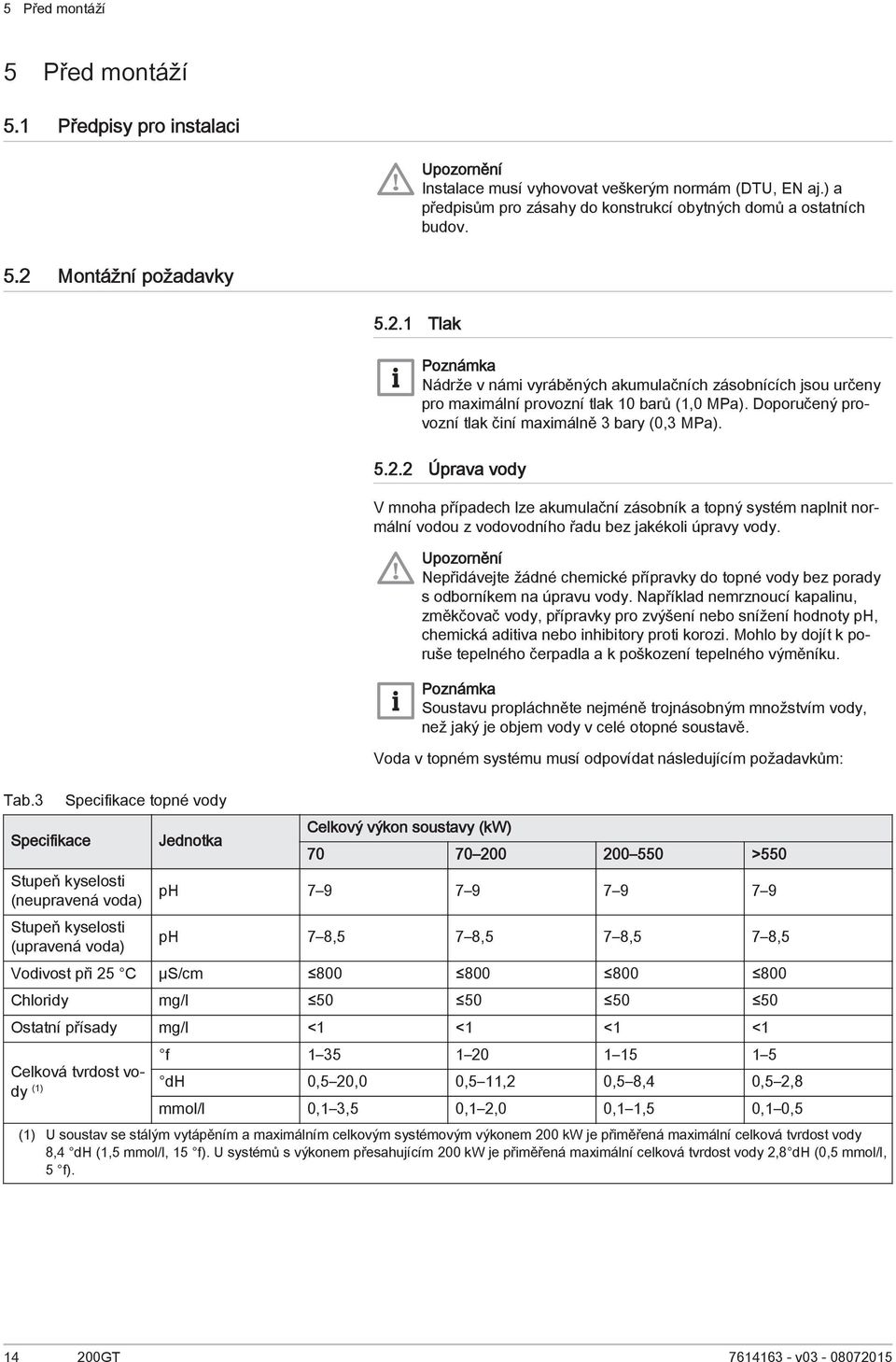

14 5 Před montáží 5 Před montáží 5.1 Předpisy pro instalaci Instalace musí vyhovovat veškerým normám (DTU, EN aj.) a předpisům pro zásahy do konstrukcí obytných domů a ostatních budov. 5.2 Montážní požadavky Tlak Nádrže v námi vyráběných akumulačních zásobnících jsou určeny pro maximální provozní tlak 10 barů (1,0 MPa). Doporučený provozní tlak činí maximálně 3 bary (0,3 MPa). Tab.3 Specifikace Specifikace topné vody Stupeň kyselosti (neupravená voda) Stupeň kyselosti (upravená voda) Jednotka Úprava vody V mnoha případech lze akumulační zásobník a topný systém naplnit normální vodou z vodovodního řadu bez jakékoli úpravy vody. Nepřidávejte žádné chemické přípravky do topné vody bez porady s odborníkem na úpravu vody. Například nemrznoucí kapalinu, změkčovač vody, přípravky pro zvýšení nebo snížení hodnoty ph, chemická aditiva nebo inhibitory proti korozi. Mohlo by dojít k poruše tepelného čerpadla a k poškození tepelného výměníku. Soustavu propláchněte nejméně trojnásobným množstvím vody, než jaký je objem vody v celé otopné soustavě. Voda v topném systému musí odpovídat následujícím požadavkům: Celkový výkon soustavy (kw) >550 ph ph 7 8,5 7 8,5 7 8,5 7 8,5 Vodivost při 25 C μs/cm Chloridy mg/l Ostatní přísady mg/l <1 <1 <1 <1 Celková tvrdost vody (1) f dh 0,5 20,0 0,5 11,2 0,5 8,4 0,5 2,8 mmol/l 0,1 3,5 0,1 2,0 0,1 1,5 0,1 0,5 (1) U soustav se stálým vytápěním a maximálním celkovým systémovým výkonem 200 kw je přiměřená maximální celková tvrdost vody 8,4 dh (1,5 mmol/l, 15 f). U systémů s výkonem přesahujícím 200 kw je přiměřená maximální celková tvrdost vody 2,8 dh (0,5 mmol/l, 5 f) GT v

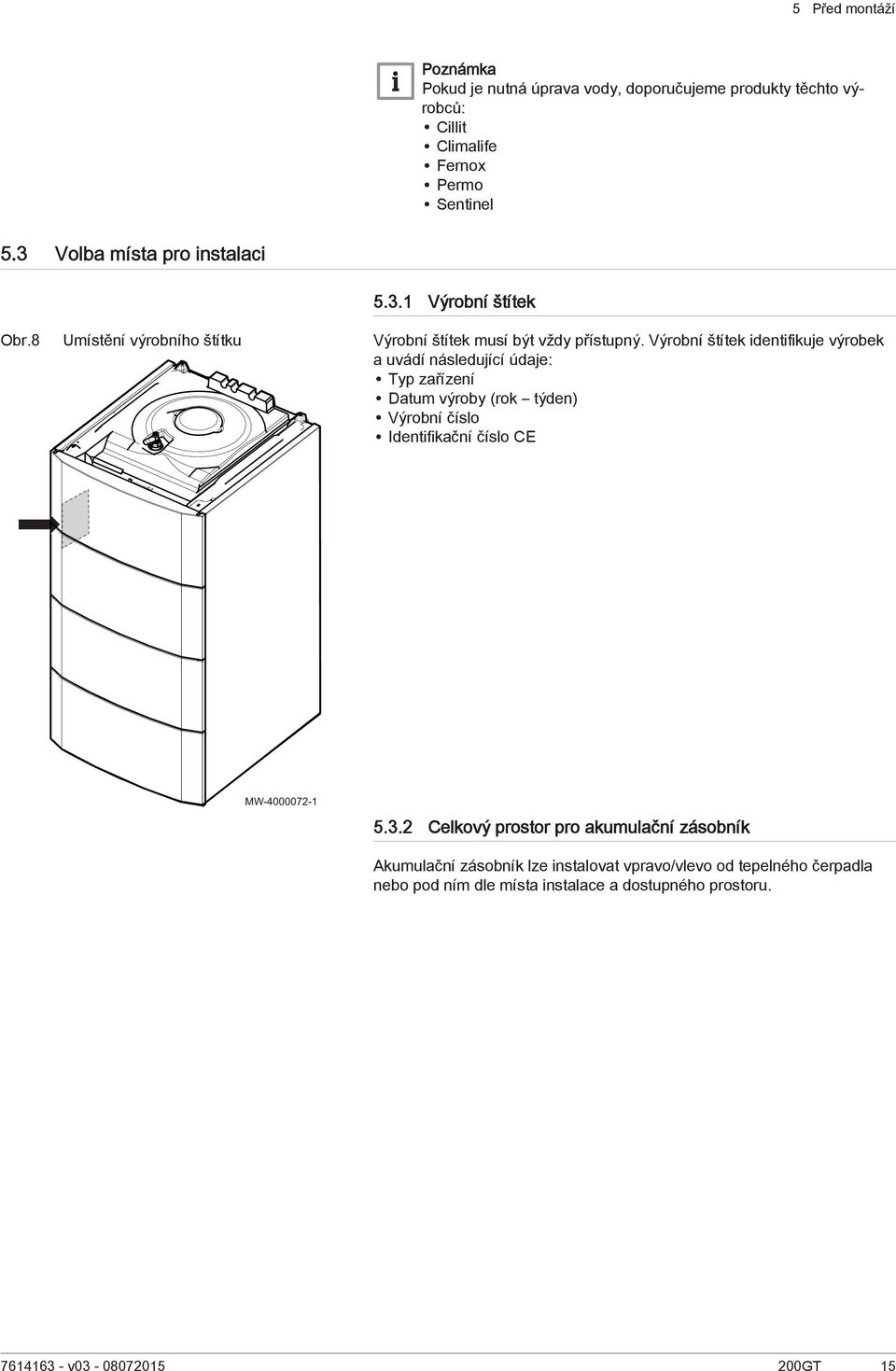

15 5 Před montáží Pokud je nutná úprava vody, doporučujeme produkty těchto výrobců: Cillit Climalife Fernox Permo Sentinel 5.3 Volba místa pro instalaci Obr.8 Umístění výrobního štítku Výrobní štítek Výrobní štítek musí být vždy přístupný. Výrobní štítek identifikuje výrobek a uvádí následující údaje: Typ zařízení Datum výroby (rok týden) Výrobní číslo Identifikační číslo CE MW Celkový prostor pro akumulační zásobník Akumulační zásobník lze instalovat vpravo/vlevo od tepelného čerpadla nebo pod ním dle místa instalace a dostupného prostoru v GT 15

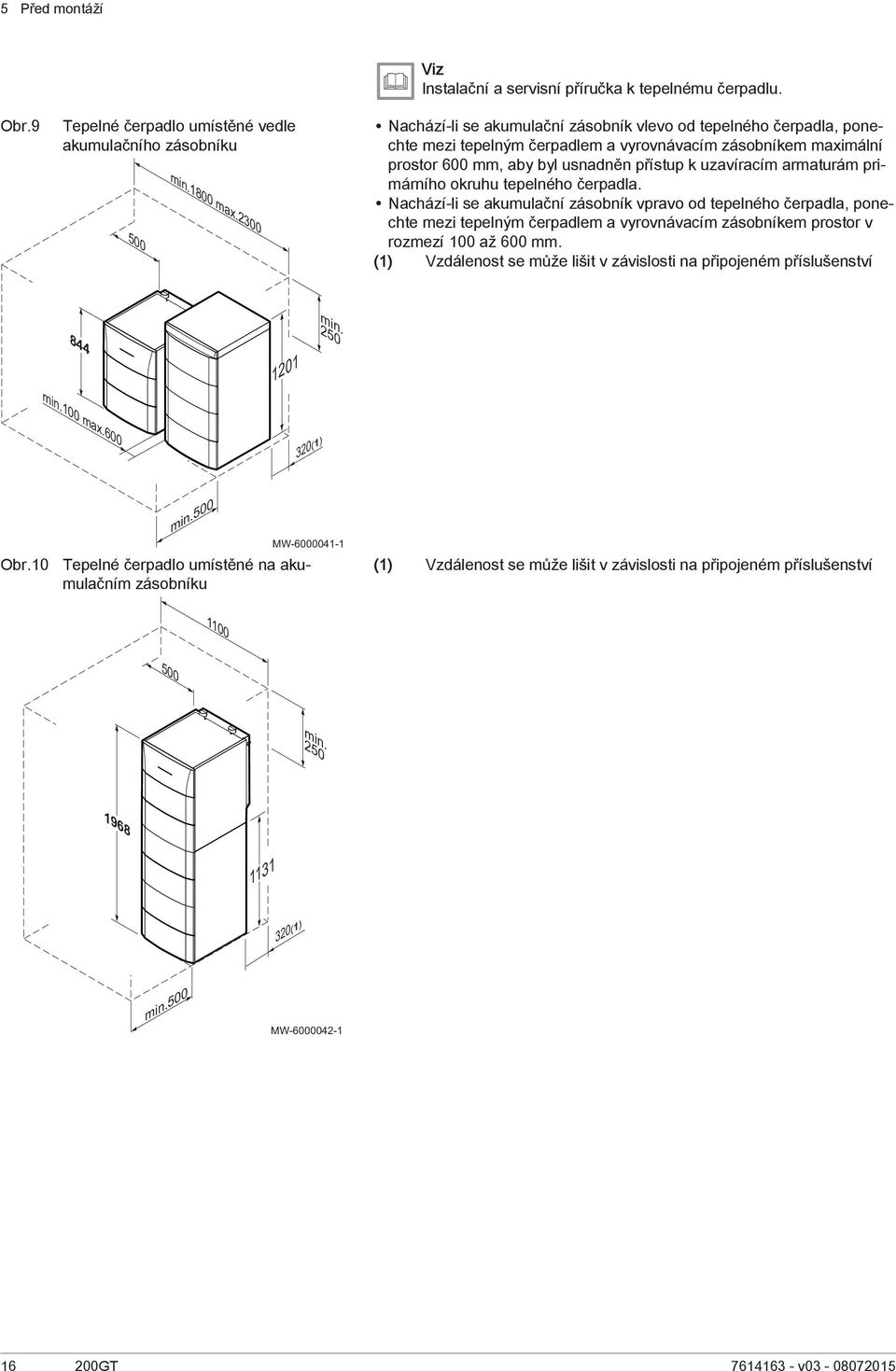

16 5 Před montáží Obr.9 Tepelné čerpadlo umístěné vedle akumulačního zásobníku 500 min.1800 max.2300 Viz Instalační a servisní příručka k tepelnému čerpadlu. Nachází-li se akumulační zásobník vlevo od tepelného čerpadla, ponechte mezi tepelným čerpadlem a vyrovnávacím zásobníkem maximální prostor 600 mm, aby byl usnadněn přístup k uzavíracím armaturám primárního okruhu tepelného čerpadla. Nachází-li se akumulační zásobník vpravo od tepelného čerpadla, ponechte mezi tepelným čerpadlem a vyrovnávacím zásobníkem prostor v rozmezí 100 až 600 mm. (1) Vzdálenost se může lišit v závislosti na připojeném příslušenství min. 250 min.100 max.600 Obr.10 min (1) MW Tepelné čerpadlo umístěné na akumulačním zásobníku (1) Vzdálenost se může lišit v závislosti na připojeném příslušenství min min (1) MW GT v

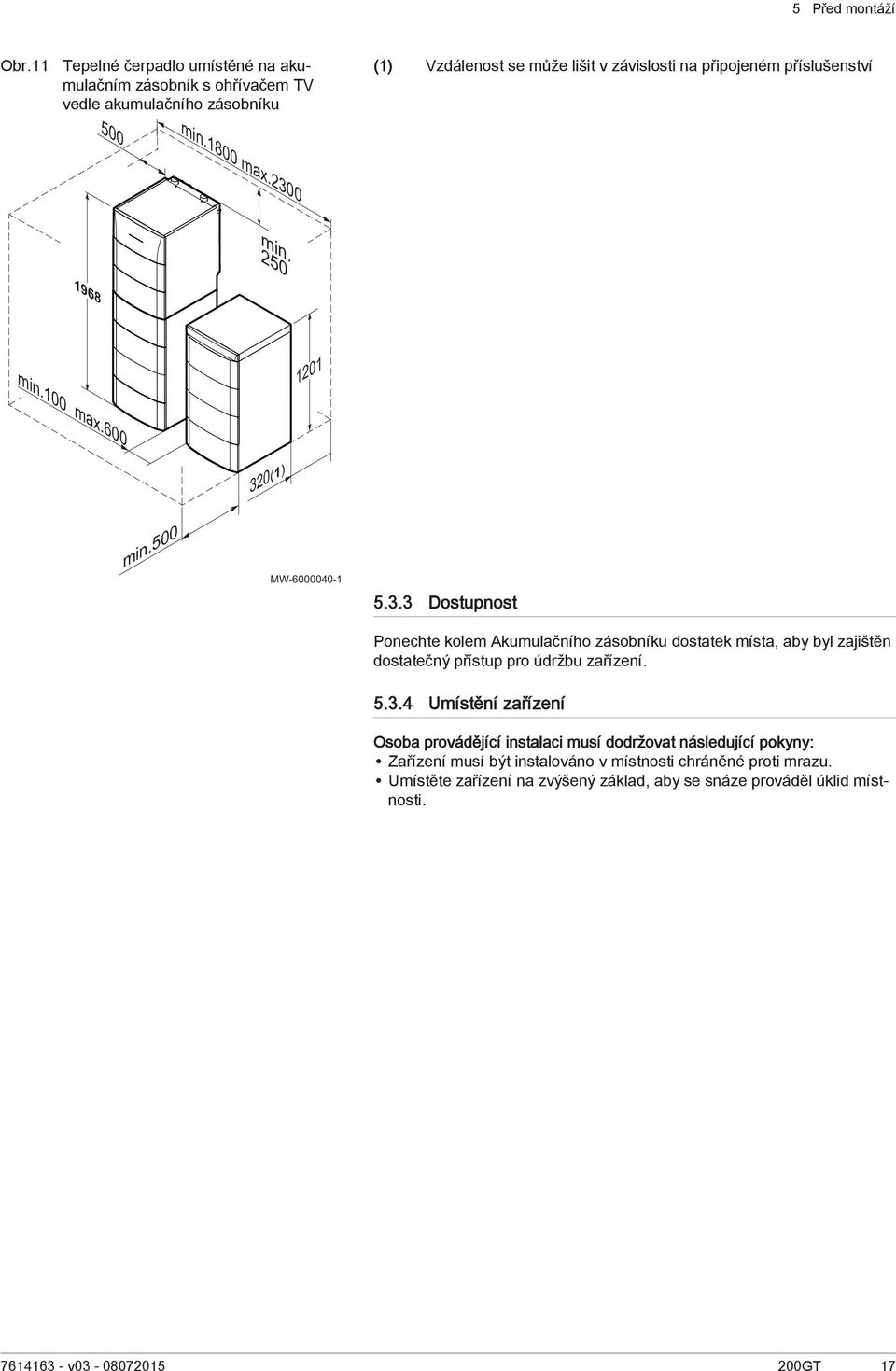

17 5 Před montáží Obr.11 Tepelné čerpadlo umístěné na akumulačním zásobník s ohřívačem TV vedle akumulačního zásobníku (1) Vzdálenost se může lišit v závislosti na připojeném příslušenství 500 min.1800 max.2300 min min.100 max min (1) MW Dostupnost Ponechte kolem Akumulačního zásobníku dostatek místa, aby byl zajištěn dostatečný přístup pro údržbu zařízení Umístění zařízení Osoba provádějící instalaci musí dodržovat následující pokyny: Zařízení musí být instalováno v místnosti chráněné proti mrazu. Umístěte zařízení na zvýšený základ, aby se snáze prováděl úklid místnosti v GT 17

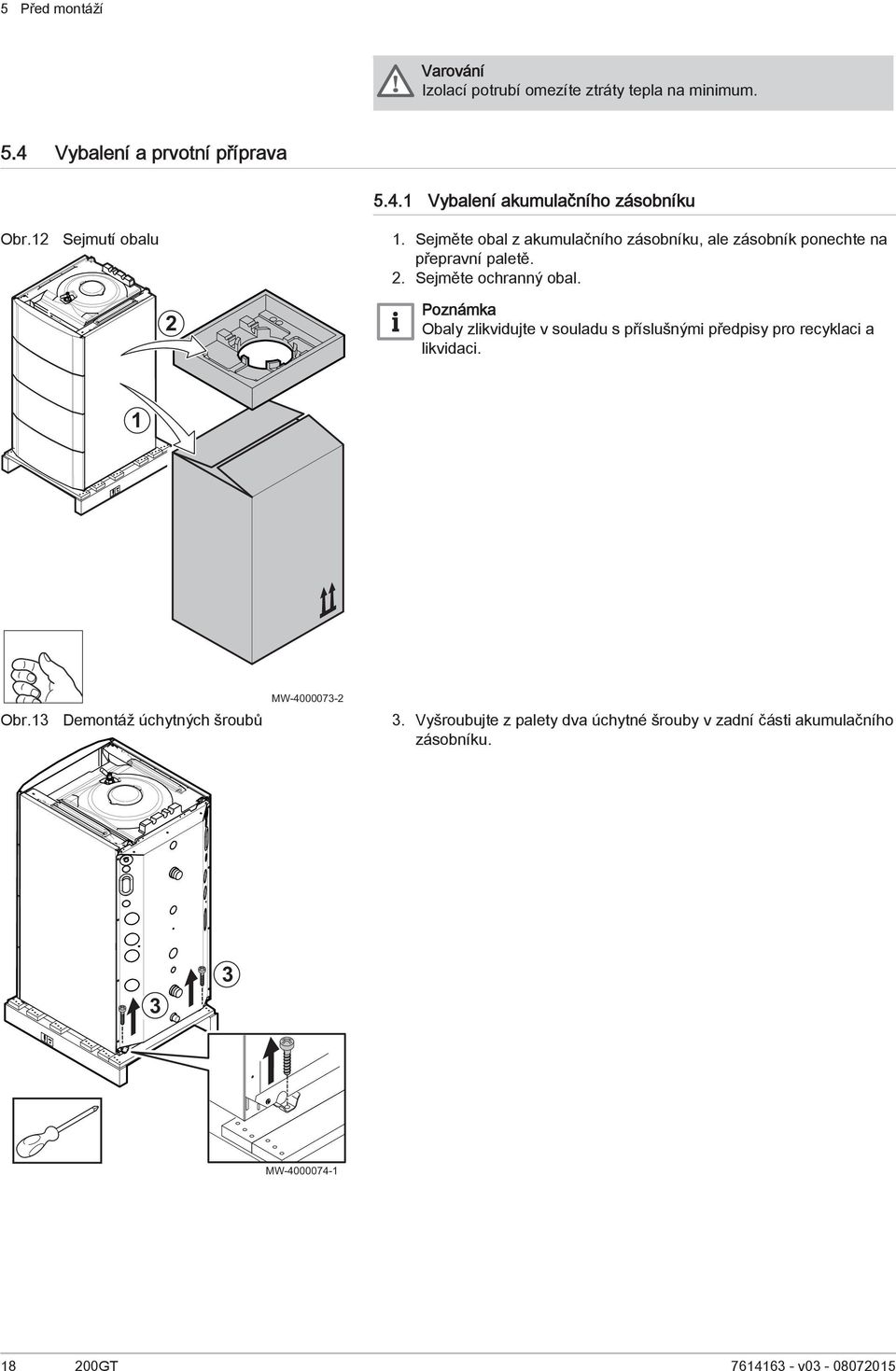

18 5 Před montáží Varování Izolací potrubí omezíte ztráty tepla na minimum. 5.4 Vybalení a prvotní příprava Obr.12 Sejmutí obalu Vybalení akumulačního zásobníku 1. Sejměte obal z akumulačního zásobníku, ale zásobník ponechte na přepravní paletě. 2. Sejměte ochranný obal. 2 Obaly zlikvidujte v souladu s příslušnými předpisy pro recyklaci a likvidaci. 1 Obr.13 Demontáž úchytných šroubů MW Vyšroubujte z palety dva úchytné šrouby v zadní části akumulačního zásobníku. 3 3 MW GT v

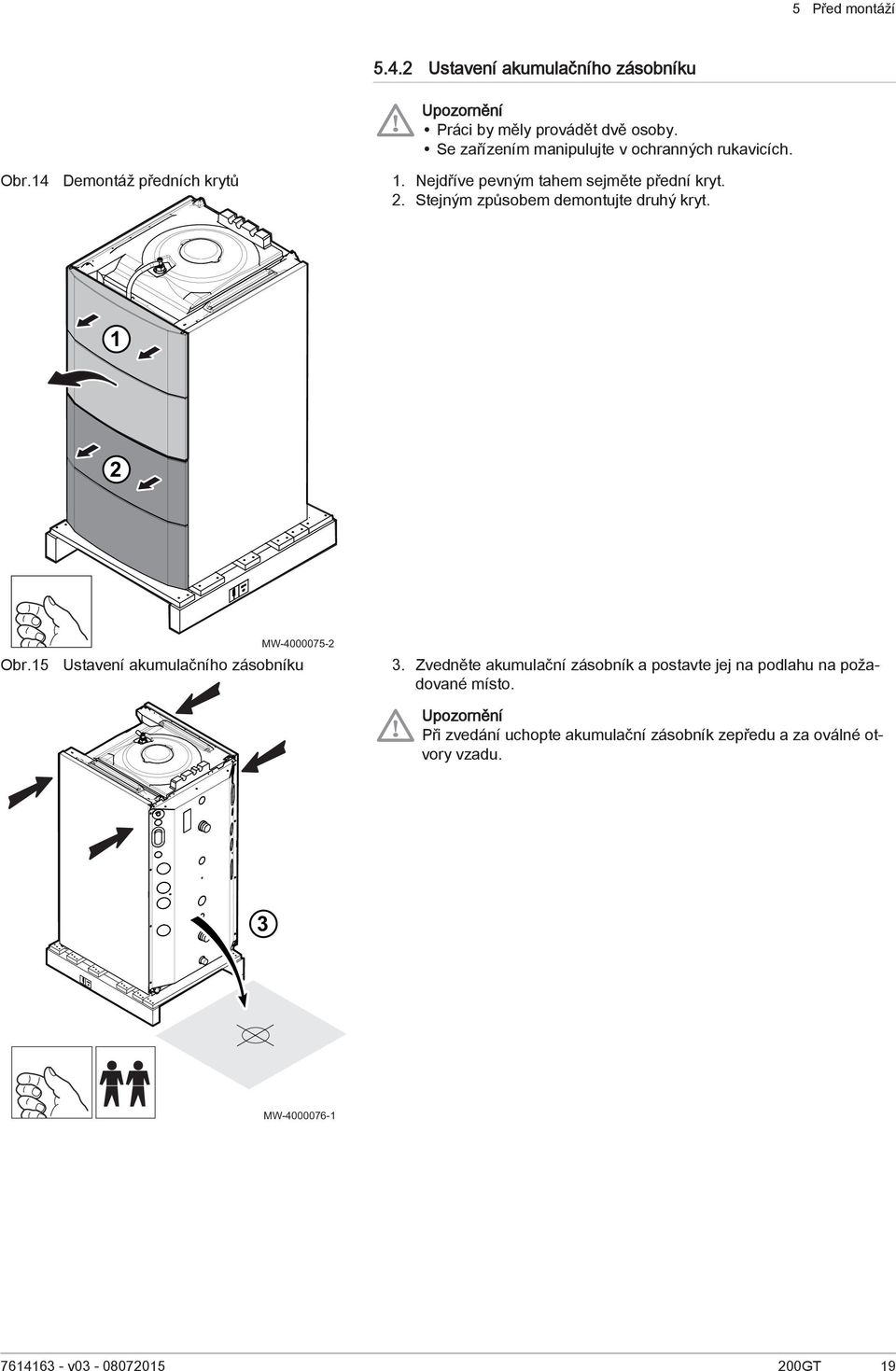

19 5 Před montáží Ustavení akumulačního zásobníku Obr.14 Demontáž předních krytů Práci by měly provádět dvě osoby. Se zařízením manipulujte v ochranných rukavicích. 1. Nejdříve pevným tahem sejměte přední kryt. 2. Stejným způsobem demontujte druhý kryt. 1 2 Obr.15 MW Ustavení akumulačního zásobníku 3. Zvedněte akumulační zásobník a postavte jej na podlahu na požadované místo. Při zvedání uchopte akumulační zásobník zepředu a za oválné otvory vzadu. 3 MW v GT 19

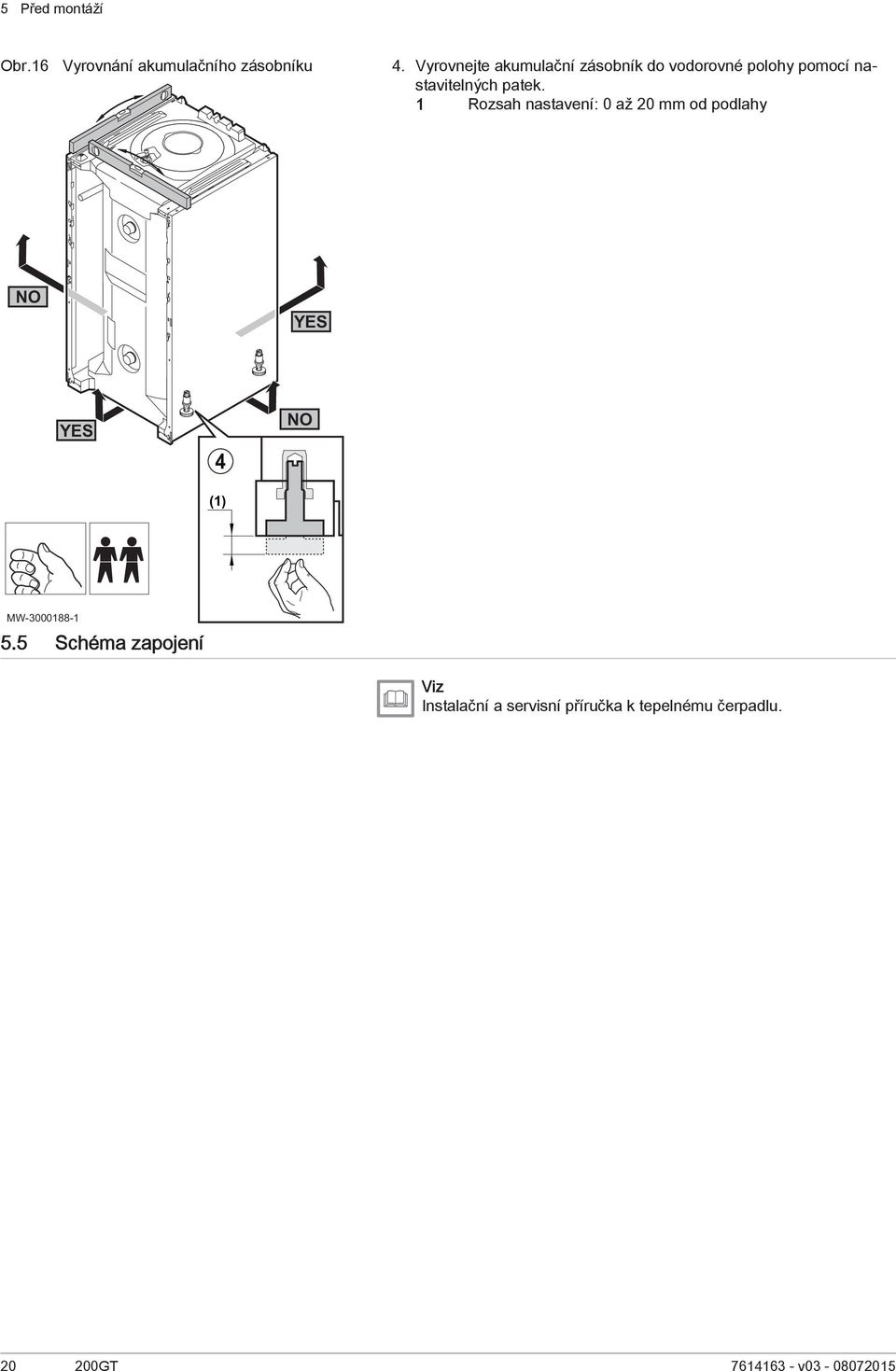

20 5 Před montáží Obr.16 Vyrovnání akumulačního zásobníku 4. Vyrovnejte akumulační zásobník do vodorovné polohy pomocí nastavitelných patek. 1 Rozsah nastavení: 0 až 20 mm od podlahy NO YES YES 4 (1) NO MW Schéma zapojení Viz Instalační a servisní příručka k tepelnému čerpadlu GT v

21 6 Instalace 6 Instalace 6.1 Všeobecně Instalaci je třeba provést podle platných předpisů, technických pravidel a pokynů uvedených v tomto návodu. 6.2 Montáž 1. Viz instalační a servisní příručka k tepelnému čerpadlu, kde jsou uvedeny různé možnosti montáže akumulačního zásobníku s tepelným čerpadlem. 2. Ustavte akumulační zásobník a tepelné čerpadlo na místo dle zvolené instalace a požadovaného prostoru. Provádí-li se instalace tepelného čerpadla na akumulační zásobník, nejdříve naplňte zásobník, jelikož hmotnost tepelného čerpadla může narušit vyváženost akumulačního zásobníku a zavinit pád obou zařízení. 3. Pro připojení tepelného čerpadla k akumulačnímu zásobníku použijte připojovací sadu ER610 nebo ER611. Viz Montážní pokyny k sadě pro připojení tepelného čerpadla a instalační a servisní příručka k tepelnému čerpadlu. Další informace naleznete v Celkový prostor pro akumulační zásobník, stránka Příprava Montáž čidla teploty Obr.17 Montáž čidla teploty 5 1. Vložte kontaktní pružinu do horní jímky pro čidlo teploty. Čidlo teploty a kontaktní pružiny se nacházejí v sáčku s návodem k obsluze. 2. Vyberte dva nalepovací štítky stejné barvy a nalepte je na oba konce kabelu čidla teploty. Barevné nalepovací štítky nacházející se v sáčku s návodem k obsluze pomohou identifikovat kabely čidel po jejich připojení k tepelnému čerpadlu. MW Je-li v systému použito více než jedno čidlo, přiřaďte každému z nich jinou barvu. 3. Vložte čidlo teploty do jímky a zkontrolujte, zda je v jímce správně umístěno. 4. Zkontrolujte, zda je čidlo správně osazeno v jímce pro čidlo. 5. Veďte kabel přes kabelovou průchodku na pravé straně zařízení v GT 21

22 6 Instalace Obr.18 Montáž vypouštěcího/napouštěcího ventilu Montáž vypouštěcího/napouštěcího ventilu 1. Našroubujte ventil na příslušné místo. Ventil se nachází v sáčku s návodem k obsluze. Pro zajištění těsnosti použijte konopí s kontaktní pastou nebo teflonovou pásku. MW Obr.19 Montáž odvzdušňovacího potrubí Montáž odvzdušňovacího potrubí 1. Zasuňte odvzdušňovací potrubí do odvzdušňovače, který se nachází na akumulačním zásobníku. Odvzdušňovač se nachází v sáčku s návodem k obsluze. MW Přípojky vody Připojení akumulačního zásobníku k tepelnému čerpadlu 1. Připojte akumulační zásobník k tepelnému čerpadlu dle hydraulických schémat tepelného čerpadla. Viz Instalační a servisní příručka k tepelnému čerpadlu. Pro propojení akumulačního zásobníku s tepelným čerpadlem lze použít propojovací sady z volitelného příslušenství. Pro provedení připojení viz návody k těmto sadám Připojení akumulačního zásobníku k topnému okruhu Pro propojení vody mezi akumulačním zásobníkem a topným okruhem lze použít volitelné spojovací sady. Propojovací sady slouží k propojení akumulačního zásobníku s okruhem s topnými tělesy, okruhem podlahového vytápění, obou těchto okruhů současně nebo externě řízeného okruhu. Pro připojení pomocí těchto sad viz návody k těmto sadám. 1. Pro připojení vyrovnávacího zásobníku k topnému okruhu viz hydraulická schémata tepelného čerpadla. Viz Instalační a servisní příručka k tepelnému čerpadlu GT v

23 6 Instalace 6.5 Elektrické zapojení Doporučení Elektrické napájení vyrovnávacího zásobníku je přiváděno od tepelného čerpadla v souladu s platnými místními předpisy o elektroinstalaci. Viz Instalační a servisní příručka k tepelnému čerpadlu. Elektroinstalační práce smí provádět pouze autorizovaná servisní firma s příslušnou kvalifikací, a to při odpojeném přívodu elektřiny. Kabely čidel a silových vodičů 230/400 V musejí být vzájemně odděleny. Celá instalace musí být opatřena hlavním vypínačem. Elektrická připojení zařízení proveďte dle: požadavků platných norem, pokynů v elektrických schématech dodaných se zařízením, doporučení v tomto návodu a v návodu dodávaném s tepelným čerpadlem. Obr.20 Připojení čidla teploty Připojení čidla teploty k tepelnému čerpadlu 1. Připojte čidlo teploty na odpovídající svorkovnici tepelného čerpadla za použití konektorů, které se nacházejí v sáčku s návodem k obsluze. Viz Instalační a servisní příručka k tepelnému čerpadlu. 1 MW Plnění akumulačního zásobníku Veškerá připojení vody musejí být provedena před naplněním akumulačního zásobníku. 1. Před naplněním akumulační zásobník propláchněte. 2. Otevřete vypouštěcí a plnicí ventil za zařízením dole. 3. Připojte pomocí hadice ventil k přívodu vody. 4. Otevřete přívod vody. 5. Naplňte akumulační zásobník. 6. Odvzdušněte okruh teplé vody pomocí odvzdušňovače, který se nachází na akumulačním zásobníku. 7. Zavřete odvzdušňovač. 8. Zavřete vypouštěcí a plnicí ventil. 9. Zavřete přívod vody a sejměte hadici z jímače nebo odtoku v GT 23

24 6 Instalace Další informace naleznete v Připojení akumulačního zásobníku k tepelnému čerpadlu, stránka 22 Připojení akumulačního zásobníku k topnému okruhu, stránka Dokončení topné soustavy 1. Sejměte přední kryty. 2. Ukliďte nebo zlikvidujte součásti obalu GT v

25 7 Uvedení do provozu 7 Uvedení do provozu 7.1 Položky, které je nutné zkontrolovat před uvedením do provozu Hydraulické okruhy 1. Proveďte vizuální kontrolu těsnosti všech spojů v okruzích topné vody systému Elektrické zapojení 1. Zkontrolujte, zda je čidlo teploty správně namontováno a připojeno. 2. Zkontrolujte elektrické připojení, obzvlášť uzemnění. Viz Instalační a servisní příručka k tepelnému čerpadlu. 7.2 Postup při uvedení do provozu 1. Uveďte akumulační zásobník do provozu. Viz Instalační a servisní příručka k tepelnému čerpadlu v GT 25

26 8 Údržba 8 Údržba 8.1 Obecně Údržba je důležitá z následujících důvodů: Zajištění optimálního výkonu. Prodloužení životnosti zařízení. Dodání systému, který zákazníkovi dlouhodobě zajistí lepší uživatelský komfort. Nevypouštějte topný systém, není-li to nezbytně nutné. Např. nepřítomnost trvající více měsíců, kdy se teplota v budově může snížit pod bod mrazu. Aby byl zaručen řádný provoz, je nutné provádět pravidelnou údržbu akumulačního zásobníku. Při eventuální opravě smějí být použity pouze originální náhradní díly. 8.2 Standardní kontrola a údržba Povinně je předepsána pravidelná kontrola instalace s kontrolou těsnosti. Vizuální kontrola ventilů, přípojek a příslušenství se musí provádět každý měsíc k ověření, zda nedochází k úniku nebo zda se nevyskytují jiné provozní problémy. Každý rok je potřeba zkontrolovat následující: 1. Zkontrolujte izolaci potrubí. 2. Zkontrolujte, zda ventily fungují správně. 3. Nahlaste veškeré odchylky od normálního stavu. Viz Instalační a servisní příručka k tepelnému čerpadlu GT v

27 9 Likvidace 9 Likvidace 9.1 Likvidace a recyklace Demontáž a likvidaci akumulačního zásobníku musí provádět kvalifikovaný technik v souladu s místními a národními předpisy. 1. Odpojte síťové napájení tepelného čerpadla. Viz Instalační a servisní příručka k tepelnému čerpadlu. 2. Odpojte čidlo teploty. 3. Uzavřete ventily na přívodu vody. 4. Vypusťte vodu z topné soustavy. 5. Demontujte veškeré přípojky vody osazené na výstupu akumulačního zásobníku v GT 27

28 10 Náhradní díly 10 Náhradní díly 10.1 Obecně Pokud byla při kontrole a údržbě zjištěna potřeba výměny nějaké součásti akumulačního zásobníku, používejte výlučně originální nebo doporučené náhradní díly a příslušenství. Při objednávání náhradních dílů uvádějte objednací číslo náhradního dílu Seznam náhradních dílů Obr.21 Akumulační zásobník 200GT MW Označení Objednací číslo Název Čidlo teploty TV NTC 10K Konektor se 2 vývody pro čidlo teploty Kontaktní pružina pro jímku čidla Vypouštěcí kohout 1/2" Stavitelná nožka M Lakovaný boční kryt (bílý) Lakovaný přední kryt (bílý) s pružinami Sada pružin pro přední kryt (10x) Bílá umělohmotná trubka 25x23x Vypouštěcí ventil 1/4" Mosazná zátka G2 1/2" GT v

29 10 Náhradní díly Označení Objednací číslo Název Sáček s těsněním v GT 29

30 11 Záruka 11 Záruka 11.1 Všeobecně Chtěli bychom vám poděkovat, že jste si zakoupili jedno z našich zařízení a za důvěru v náš výrobek. Pro zajištění trvalé bezpečnosti a účinného provozu doporučujeme pravidelně provádět předepsanou údržbu a kontroly. Servisní technik a naše servisní oddělení vám budou nápomocni Záruční podmínky Následující ustanovení se nevztahují na uplatnění, ve prospěch kupujícího, zákonných předpisů týkajících se skrytých vad, které jsou v platnosti v zemi kupujícího. Na toto zařízení se vztahuje záruka na všechny výrobní vady; záruční doba začíná běžet ode dne zakoupení, vyznačeném na faktuře od instalační firmy. Záruční doba je uvedena v záručním listu. Jako výrobce nemůžeme v žádném případě nést odpovědnost za nesprávné použití zařízení, za provádění nesprávné nebo vůbec žádné údržby nebo za nesprávnou instalaci (vaší odpovědností je zajistit, aby instalaci provedla příslušná firma s patřičnou kvalifikací). Konkrétně neneseme odpovědnost za žádné věcné škody, nehmotné ztráty nebo zranění osob, které vzniknou v důsledku toho, že instalace neodpovídá: Zákonným nebo regulačním požadavkům nebo ustanovením platným v místě instalace. Státním nebo místním předpisům a zvláštním ustanovením týkajícím se instalace. Námi vydaným návodům ani instalačním pokynům, zejména s ohledem na pravidelnou údržbu zařízení. Tato záruka se omezuje na výměnu nebo opravu součástí, které naše servisní organizace uzná za vadné, což nezahrnuje náklady na práci a dopravu součástí. Tato záruka nezahrnuje náklady na výměnu nebo opravu součástí, u kterých vada vznikla v důsledku běžného opotřebení, nesprávného použití, zásahu nekvalifikovaných třetích stran, nepatřičné nebo nedostatečné údržby nebo kontroly, připojení k nevhodnému elektrickému napájení nebo použití nevhodného nebo nekvalitního paliva. Záruka na menší díly, jako například motory, čerpadla, elektrické ventily atd., platí pouze tehdy, nebudou-li tyto díly rozebírány. V platnosti zůstávají práva zakotvená ve Směrnici Evropského parlamentu a rady 1999/44/ES implementovaná legislativním dekretem č. 24 ze dne 2. února 2002 a vydaná v Úředním věstníku č. 57 ze dne 8. března GT v

31 Autorské právo Veškeré technické údaje v tomto dokumentu včetně výkresů a schémat zapojení zůstávají výhradním majetkem výrobce a nesmí být reprodukovány bez předchozího písemného souhlasu. Změny vyhrazeny.
