1 Rozváděčenn Lektor: Ing. Tomáš Mlčák, Ph. D. Katedra elektrotechniky Fakulta elektrotechniky a informatiky VŠB-TU Ostrava Říjen 2013, Ostrava-Poruba Elektrická zařízení a rozvody v budovách

2 UPOZORNĚNÍ Uvedené textové soubory a jejich obsah jsou určeny výhradně jako učební a studijní pomůcka účastníkům kurzů pořádaných v rámci smlouvy s VŠB-TU a studentům VŠB TU Ostrava. Jejich použití pro jakékoliv jiné účely bez výslovného svolení autorů bude považováno za porušení autorských práv.

3 Rozváděčenn Určeno pro studenty předmětu /01 - Elektrická zařízení a rozvody v budovách ( EZRB )

4 Nová norma platná od května 2012: ČSN EN ed. 2 -Rozváděče nízkého napětí - Část 1: Všeobecná ustanovení Současná platnost norem: ČSN EN Rozváděče nízkého napětí - Část 1: Typově zkoušené a částečně typově zkoušené rozváděče Platnost končí v září ČSN EN ed. 2 -Rozváděče nn -Část 1: Typově zkoušené a částečně typově zkoušené rozváděče Platnost končí v listopadu 2014.

5 Obdobně nová norma platná od května 2012: ČSN EN ed. 2 -Rozváděče nízkého napětí - Část 2: Výkonové rozváděče Současná platnost norem: ČSN EN Rozváděče nízkého napětí - Část 2: Výkonové rozváděče Platnost končí v září ČSN EN ed. 2 -Rozváděče nn -Část 2: Zvláštní požadavky na přípojnicové rozvody Platnost končí v červnu A obdobně další části 3 6 této normy.

6 Elektrická zařízení pracovních strojů a rozváděče nn EN Definice: Rozváděč nn Kombinace jednoho nebo více spínacích přístrojů nn spolu s přidruženým řídícím, měřicím, signalizačním ochranným zařízením za jejichž úplné sestavení je odpovědný výrobce včetně všech vnitřních spojů, mechanických vazeb a konstrukčních částí typově zkoušený rozváděč TTA rozváděč nn vyhovující stanovenému typu nebo sestavě, jehož odchylky od typového provedení, u kterého je prokázáno, že odpovídá této normě nemají podstatný vliv na jeho vlastnosti částečně typově zkoušený rozváděč PTTA rozváděč obsahující jak uspořádání typově zkoušené, tak i typově nezkoušené, za předpokladu, že uspořádání typově nezkoušení je odvozeno od uspořádání typově zkoušeného, které vyhovělo příslušným zkouškám.

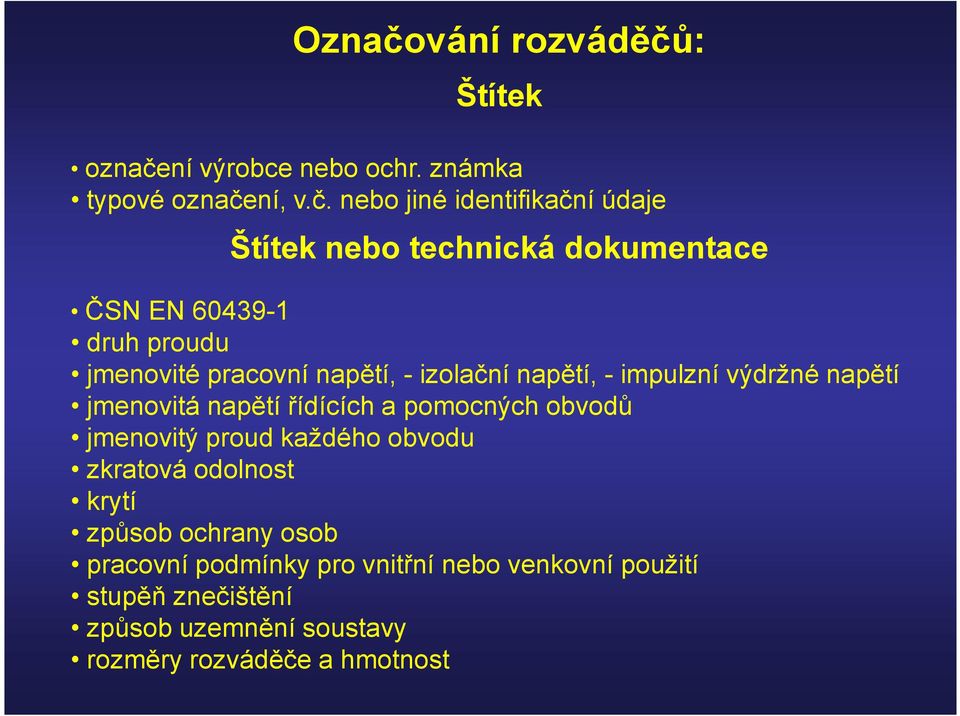

7 Označování rozváděčů: Štítek označení výrobce nebo ochr. známka typové označení, v.č. nebo jiné identifikační údaje Štítek nebo technická dokumentace ČSN EN druh proudu jmenovité pracovní napětí, - izolační napětí, - impulzní výdržné napětí jmenovitá napětí řídících a pomocných obvodů jmenovitý proud každého obvodu zkratová odolnost krytí způsob ochrany osob pracovní podmínky pro vnitřní nebo venkovní použití stupěň znečištění způsob uzemnění soustavy rozměry rozváděče a hmotnost

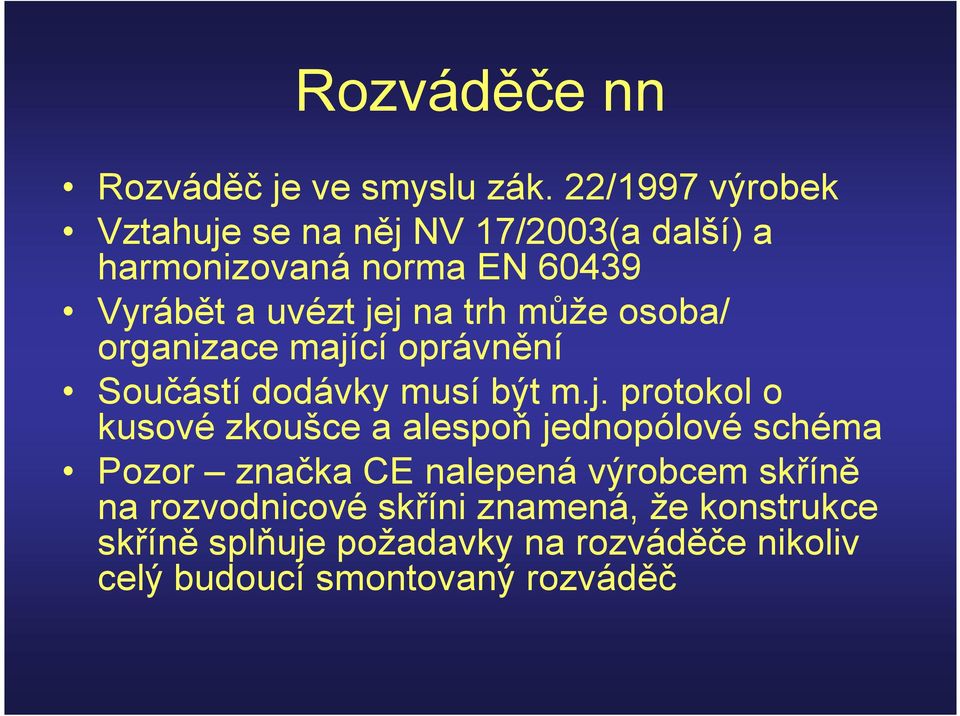

8 Rozváděče nn Rozváděč je ve smyslu zák. 22/1997 výrobek Vztahuje se na něj NV 17/2003(a další) a harmonizovaná norma EN Vyrábět a uvézt jej na trh může osoba/ organizace mající oprávnění Součástí dodávky musí být m.j. protokol o kusové zkoušce a alespoň jednopólové schéma Pozor značka CE nalepená výrobcem skříně na rozvodnicové skříni znamená, že konstrukce skříně splňuje požadavky na rozváděče nikoliv celý budoucí smontovaný rozváděč

9 Pracovní podmínky AAx, ABx Pro rozváděče ve vnitřním provedení: AA4 (-5 C 40 C, resp. 35 C denní průměr) AB4 (5% - 95%), resp. mírná kondenzace Pro rozváděče ve venkovním provedení: AA3+AA4 (-25 C 40 C, resp. 35 C denní průměr) AB7 (5% -100%), při 25 C

10 Pracovní podmínky -AEx Definovány 4 stupně znečištění: Stupeň znečištění 1 není výskyt znečištění, nebo suché nevodivé Stupeň znečištění 2 výskyt jen nevodivého znečištění, přechodně kondenzace + vodivost Stupeň znečištění 3 výskyt vodivého znečištění, nebo nevodivé + kondenzace Stupeň znečištění 4 výskyt trvalého vodivého znečištění (prach, déšť, sníh)

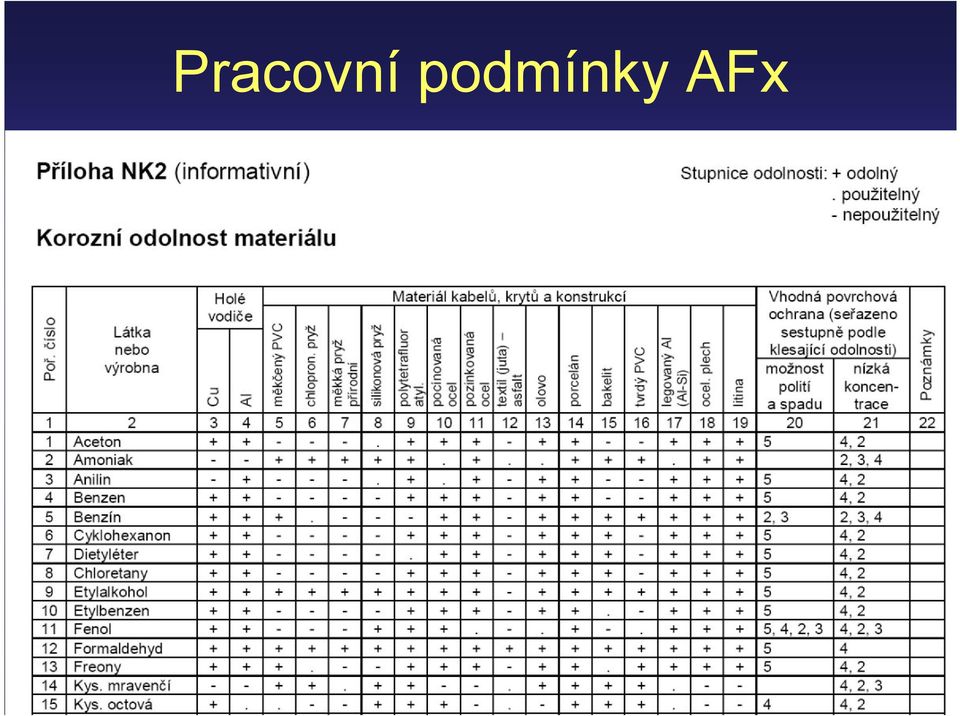

11 Pracovní podmínky AFx

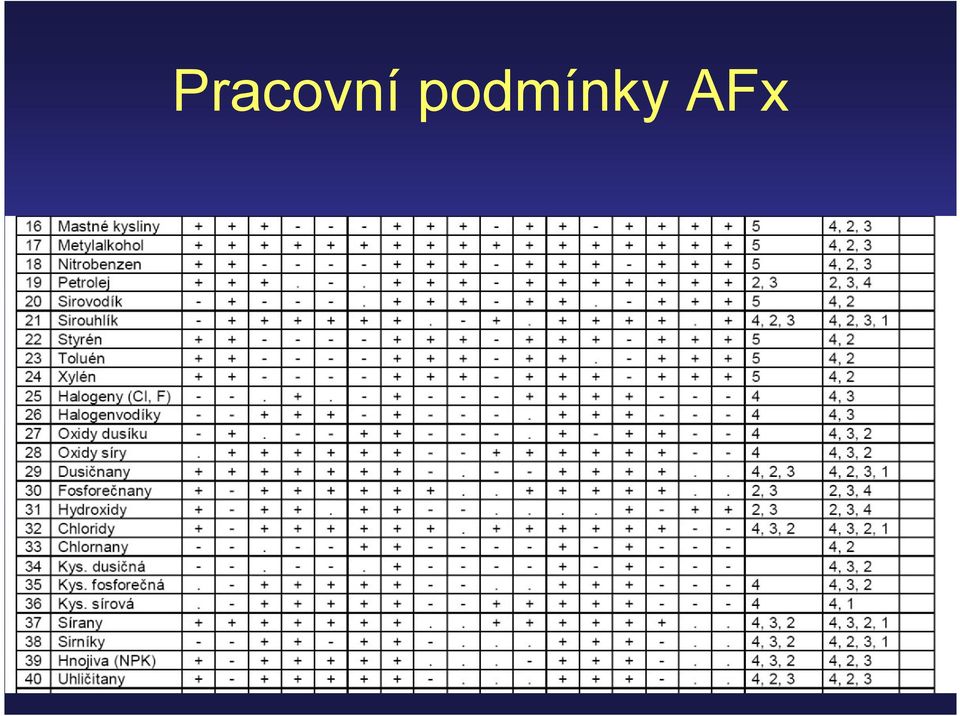

12 Pracovní podmínky AFx

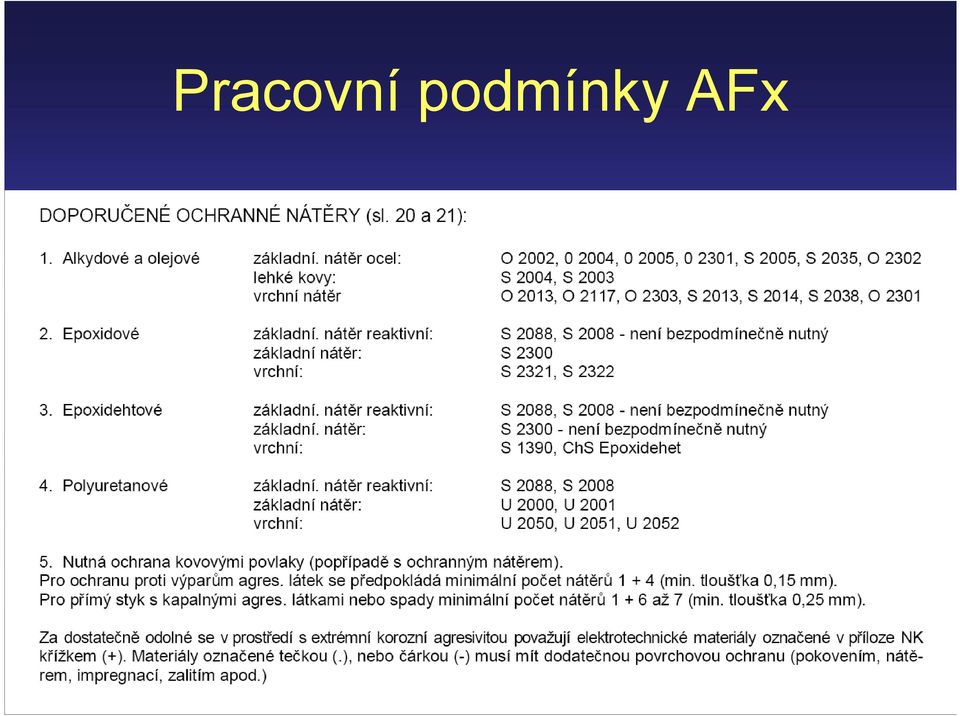

13 Pracovní podmínky AFx

14

15 Definice veličin a značek I n -jmenovitý proud rozváděče I cw -jmenovitý krátkodobý proud rozváděče (nepoškodí obvody rozváděče, standardně 1 s, jinak např. 20 ka/0,2 s I pk -jmenovitý dynamický proud (i p podle EN ) I cc -jmenovitý podmíněný zkratový proud obvodu rozváděče (vypne ochr. přístroj) I cf -jmenovitý podmíněný zkratový proud obvodu rozváděče jištění pojistkou

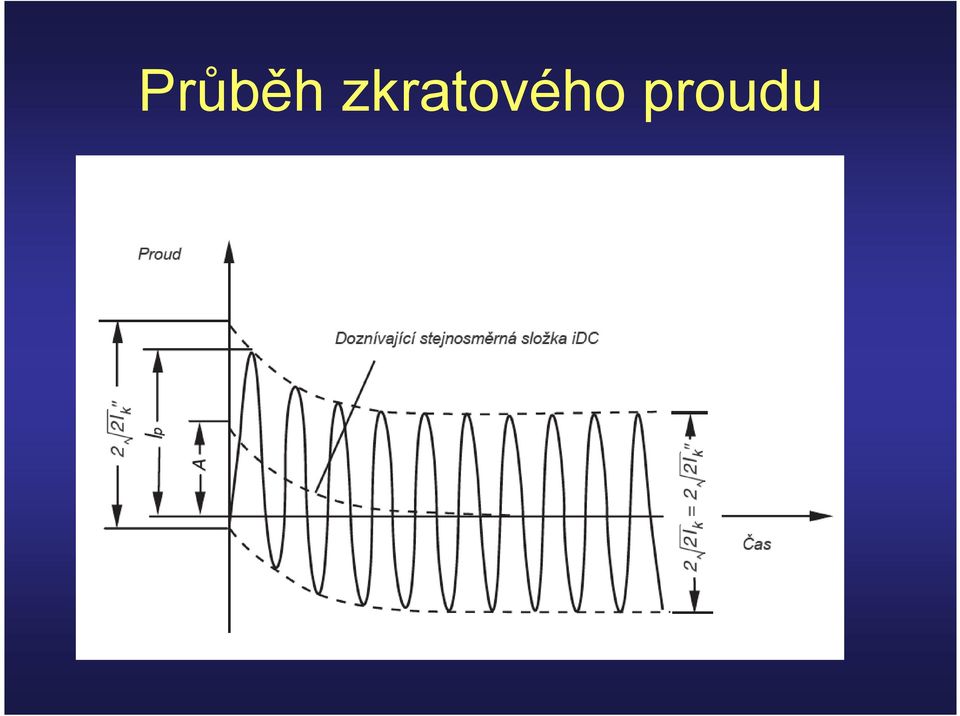

16 Průběh zkratového proudu

17 Činitel soudobosti obvodů Platí pro obvody, u nichž nebylo domluvou stanoveno jinak

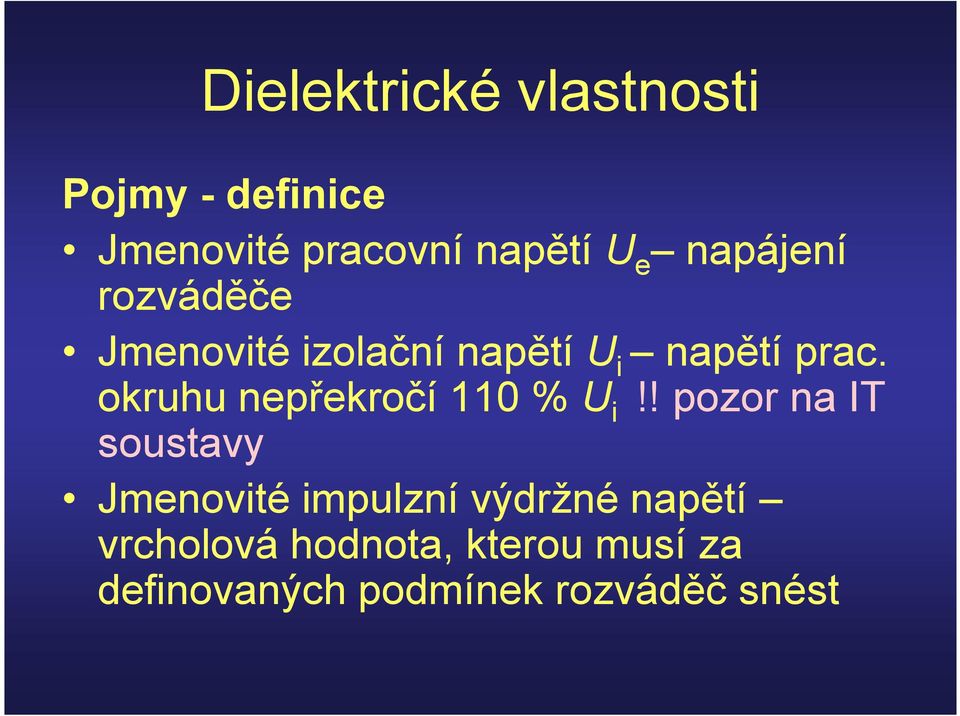

18 Dielektrické vlastnosti Pojmy - definice Jmenovité pracovní napětí U e napájení rozváděče Jmenovité izolační napětí U i napětí prac. okruhu nepřekročí 110 % U i!! pozor na IT soustavy Jmenovité impulzní výdržné napětí vrcholová hodnota, kterou musí za definovaných podmínek rozváděč snést

19 Dielektrické vlastnosti plazivé proudy postupné vytváření vodivých cest na povrchu pevného izolačního materiálu, způsobené kombinovaným působením elektrického namáhání a elektrolytického narušení tohoto povrchu odolnost proti plazivým proudům číselná hodnota CTI napětí ve voltech, kdy materiál odolá 50 kapkám zkušebního roztoku

20 Pracovní podmínky -přepětí Křivka 1 musí odolat Křivka 2 možné dočasné přerušení provozu

21 Kategorie přepětí, impulzní výdržné napětí

22 Výběr a stavba -ochrana před nadproudy Vnitřní obvody musí být chráněny proti zkratovým proudům. Ochrana proti přetížení může být na trase, je-li délka nižší než 3 m (odbočky) a není v blízkosti hořlavých materiálů

23 Opatření, nejsou-li vodiče chráněny před zkraty

24 Značení svorek, průřez vodiče PE

25 Průřez vodiče N Obecně není li určeno jinak pro S L <10 mm 2 S N = S L resp. I N = I L tzn. proudová zatížitelnost fázového vodiče pro S L >10 mm 2 I N = 0,5* I L tzn. proudová zatížitelnost rovna polovině proudové zatížitelnosti fázového vodiče

26 Průřezy Cu vodičů vhodných pro připojení

27

28

29

30

31 Výběr a stavba IK xx Ochrana před mechanickým namáháním

32

33

34

35 Značení svorek

36 Značení svorek

37 Značení ovládačů Výběr a stavba

38

39

40

41 Rozváděče nn -krytí Vnitřní provedení přednostně: IP 00, 2X, 3X, 4X, 5X Pro ochranu nebezpečných živých částí krytem = krytí min.: IP 2X, IP XXB, resp, IP 4X horní kryty Vnější umístění: IP X3 (nebo ochrana přístřeškem) Pozn. Ochrana před nebezpečným dotykem živých částí je IP 2X, je-li rozváděč možno otevřít jen s použitím nástroje, resp. klíče, je-li v místnosti s přístupem pouze kvalifikované obsluhy může být krytí IP 00 (ČSN )

42 Rozváděče nn ochrana před dotykem živýcha neživých částí Živé části izolace (lze odstranit pouze násilím) Pozor nátěr a smalt není izolace mezistěny, krytí min. IP 2X (IP 4X svisle) elektrické blokování dveří ochrana bezpečným malým napětím Přístup do místnosti jen pro kvalifikované osoby

43 Rozváděče nn ochrana před dotykem živých a neživýchčástí Neživé části Ochranné vodiče (analogie tř.o. I.) spojitost ochranného obvodu Rp<0,1 Ω není nutné připojit předměty 50*50 mm, kabelové úchyty, dveře pokud je kovový závěs a není na nich ovládání představují rovněž výjimku Použití zařízení tř. ochrany II. (úplná izolace) např. celoplastový rozváděč nutná viditelná značka Pozor PE vodič musí mít stejnou izolaci jako fáze Ochrana elektrickým oddělením

44 Rozváděče nn typové zkoušky Ověření mezních hodnot oteplení Ověření dielektrických vlastností (i ks zk.) Ověření zkrat. odolnosti (nad 10 (17) ka) Účinnost PE obvodu Ověření vzdušných vzdáleností Ověření mechanické funkce Ověření stupně ochrany krytem

45 Rozváděče nn kusové zkoušky Cíl kusové zkoušky = odhalit vady materiálu a provedení Obsah kusové zkoušky: 1. Prohlídka vč. kontroly zapojení event. funkce 2. Dielektrická zkouška * 3. Zkouška spojitosti PE (celistvost ochr. obvodu) Pozn. * u částečně typově zkoušených rozváděčů stačí místo bodu 2 jen měření izolačního odporu

46 Rozváděče nn kusové zkoušky Dielektrická zkouška Postup: Přiložení cca 50 % zkušebního napětí a plynulé zvýšení a udržení po dobu 5 s. Uspokojivá zkouška = nesmí dojít k žádnému neúmyslnému výboji Co se zkouší: Zkouší se všechny živé části proti neživé části každý pól a ostatní póly spojené se zemí Vnější ovládací rukojeti Kryty z izolačního materiálu Zkušební napětí pro rozvodnice a elektroměrová jádra - nižší než pro rozváděče obecně

47

48 Hodnoty zkušebních napětí Hodnoty zkušebního napětí: pro hlavní (nahoře) a řídící a pomocné obvody (dole)

49 Rozváděče v prostorách s BA1 Vždy jen TTA rozváděče Krytí rozváděče IP2X, po otevření bez nástroje min. IP 2X Pro celoplastové kryt má min. krytí IP4X Nejsou dovoleny výsuvné části

50

51 Zvláštní podmínky na staveništní rozváděče Jen TTA rozváděče Zásuvky s min proudem 16 A Min. IP44 (vnitřek IP21 kde při používání jsou zavřené dveře) Povinnost použít FI (RCD), na 1 FI několik zásuvek
