1 Rozváděče Ing. Tomáš Mlčák, Ph.D. Fakulta elektrotechniky a informatiky VŠB TUO Katedra elektrotechniky Technické vybavení budov
2 Rozváděče Jednou z nejdůležitějších součástí elektrických zařízení tvoří rozvodná zařízení. Provádí se zde: Jištění Ovládání Rozvádění Měření Atd. Jsou v nich umístěny přístroje, které zajišťují tyto funkce. Rozvodná zařízení musí splňovat základní požadavky z hlediska bezpečnosti. Provedení a krytí rozváděčů a rozvodnic musí odpovídat danému prostředí, ve kterém budou instalovány a kým budou obsluhovány. VŠB TU Ostrava, FEI, Katedra elektrotechniky
3 Rozváděče Dle definice platné normy je rozváděč nízkého napětí kombinací jednoho nebo více spínacích přístrojů s přidruženým řídícím, měřícím, signalizačním, ochranným, regulačním zařízením úplně sestaven pod odpovědností výrobce, včetně všech vnitřních spojů, mechanických vazeb a konstrukčních částí. VŠB TU Ostrava, FEI, Katedra elektrotechniky
4 Rozváděče nn podle staré normy ČSN EN Definice rozváděče nn - Kombinace jednoho nebo více spínacích přístrojů nn spolu s přidruženým řídícím, měřicím, signalizačním ochranným zařízením za jejichž úplné sestavení je odpovědný výrobce včetně všech vnitřních spojů, mechanických vazeb a konstrukčních částí typově zkoušený rozváděč TTA rozváděč nn vyhovující stanovenému typu nebo sestavě, jehož odchylky od typového provedení, u kterého je prokázáno, že odpovídá této normě nemají podstatný vliv na jeho vlastnosti (stará EN 60439, dle nové jen TTA ) částečně typově zkoušený rozváděč PTTA rozváděč obsahující jak uspořádání typově zkoušené, tak i typově nezkoušené, za předpokladu, že uspořádání typově nezkoušení je odvozeno od uspořádání typově zkoušeného, které vyhovělo příslušným zkouškám. (zrušeno, každý rozváděč je dnes TTA ) VŠB TU Ostrava, FEI, Katedra elektrotechniky
5 Rozváděče nn podle platné normy ČSN EN ed.2 Definice rozváděče nn - Kombinace jednoho nebo více spínacích přístrojů nn spolu s přidruženým řídícím, měřicím, signalizačním ochranným zařízením za jejichž úplné sestavení je odpovědný výrobce včetně všech vnitřních spojů, mechanických vazeb a konstrukčních částí Ověřování návrhu (typové zkoušky) ověřování prováděná na vzorku rozváděče nebo částech rozváděčů, aby se prokázalo, že návrh splňuje požadavky příslušné normy pro rozváděče Kusové ověřování (kusové zkoušky) ověřování každého rozváděče prováděné během výroby /nebo po vyrobení pro potvrzení že splňuje požadavky příslušné normy pro rozváděče VŠB TU Ostrava, FEI, Katedra elektrotechniky
6 Označování rozváděčů podle staré Štítek normy ČSN EN označení výrobce nebo ochranná známka typové označení, výrobní číslo nebo jiné identifikační údaje Štítek nebo technická dokumentace ČSN EN , event. 3 druh proudu jmenovité pracovní napětí, - izolační napětí, - impulzní výdržné napětí jmenovitá napětí řídících a pomocných obvodů jmenovitý proud každého obvodu zkratová odolnost krytí způsob ochrany osob pracovní podmínky pro vnitřní nebo venkovní použití stupeň znečištění způsob uzemnění soustavy rozměry rozváděče a hmotnost VŠB TU Ostrava, FEI, Katedra elektrotechniky
7 Označování rozváděčů podle platné Štítek normy ČSN EN ed.2 označení výrobce nebo ochranná známka typové označení, výrobní číslo nebo jiné identifikační údaje pro získání příslušné informace od výrobce prostředky určení data výroby IEC x (norma resp. normy dle nichž je rozváděč vyroben) Technická dokumentace informace týkající se rozváděče (další strana) pokyny pro manipulaci, instalaci, provoz a údržbu doporučený seznam a četnost údržby Schéma zapojení nebo tabulky, kde není uspořádání obvodů zřejmé z rozmístění instalovaných přístrojů Identifikace zařízení a/nebo součástí identifikační štítky musí být možné identifikovat obvody a ochranná zařízení VŠB TU Ostrava, FEI, Katedra elektrotechniky
8 Označování rozváděčů podle platné Štítek normy ČSN EN ed.2 označení výrobce nebo ochranná známka typové označení, výrobní číslo nebo jiné identifikační údaje pro získání příslušné informace od výrobce prostředky určení data výroby IEC x (norma resp. normy dle nichž je rozváděč vyroben) VŠB TU Ostrava, FEI, Katedra elektrotechniky
9 Rozváděč nn Rozváděč je ve smyslu zák. 22/1997 výrobek Vztahuje se na něj NV 17/2003 (a další) a harmonizovaná norma ČSN EN (všechny relevantní části) Vyrábět a uvézt jej na trh může osoba / organizace mající oprávnění Součástí dodávky musí být m.j. protokol o kusové zkoušce, dokumentace a alespoň jednopólové schéma Pozor značka CE nalepená výrobcem skříně na rozvodnicové skříni znamená, že konstrukce skříně splňuje požadavky na rozváděče nikoliv celý budoucí smontovaný rozváděč VŠB TU Ostrava, FEI, Katedra elektrotechniky
10 Dělení rozváděčů Rozváděče dělíme podle: a) vnější konstrukce rozváděčů kapitola 3.3: - nekrytý rozváděč 3.3.1, - rozváděč s přístroji za přední stěnou 3.3.2, - krytý rozváděč 3.3.3, - skříňový rozváděč 3.3.4, - skříňový stavebnicový rozváděč 3.3.5, - pultový rozváděč 3.3.6, - rozvodnice 3.3.7, - stavebnicová sestava rozvodnic 3.3.8, - nástěnný rozváděč pro montáž na povrch 3.3.9, - nástěnný zapuštěný rozváděč , ČSN EN ed.2, strana 20 VŠB TU Ostrava, FEI, Katedra elektrotechniky
11 Dělení rozváděčů b) Podmínky instalace rozváděčů kapitola rozváděč pro vnitřní instalaci rozváděč pro venkovní instalaci stabilní rozváděč (nepřenosný) mobilní rozváděč (přenosný) ČSN EN ed.2, strana 22 d) krytí rozváděče se provádí podle IEC žádné IP nesmí být uvedeny, pokud nebyla provedena ověření podle kapitoly ČSN EN ed.2, strana 37 e) druhu krytu kovové povrchy, izolační povrchy f) způsobu ochrany před úrazem elektrickým proudem ČSN EN ed.2, strana 38 VŠB TU Ostrava, FEI, Katedra elektrotechniky
12 g) vybavení - typizované (elektroměrové, zásuvkové, přípojnicové, s pojistkami, s jističi, s vypínači) - s volitelnou náplní h) způsobu provedení přívodu a vývodů (vrchem, spodem) i) účelu a použití - průmyslové rozváděče - rozváděče pro občanskou výstavbu - bytové rozvodnice - elektroměrové rozváděče - elektrorozvodná jádra - přípojkové skříně - rozpojovací a jistící skříně - přístrojové a elektroměrové desky - staveništní Dělení rozváděčů VŠB TU Ostrava, FEI, Katedra elektrotechniky
13 IP00, jen do rozvodny, nutno i tak zabezpečit ochranu při poruše
14
15 VŠB TU Ostrava, FEI, Katedra elektrotechniky
16
17
18 Stavebnicová sestava rozvodnic
19
20 VŠB TU Ostrava, FEI, Katedra elektrotechniky
21 ČSN EN ed.2 / 2011 Nahrazuje EN / 2009 Nerozlišuje TTA a PTTA rozváděče Definuje 3 metody ověřování: Ověřování zkoušením Ověřování výpočtem/měřením Ověřování splněním pravidlem pro konstrukci VŠB TU Ostrava, FEI, Katedra elektrotechniky
22 ČSN EN ed.2 / 2011 VŠB TU Ostrava, FEI, Katedra elektrotechniky
23 ČSN EN ed.2 / 2011 VŠB TU Ostrava, FEI, Katedra elektrotechniky
24 ČSN EN ed.2 / 2011 Popisuje podrobněji činitel soudobosti (RDF) Zahrnuje požadavky z normy pro prázdné skříně Důležité: Definuje původního výrobce (typicky skříň) Definuje výrobce rozváděče přejímá odpovědnost za hotový rozváděč VŠB TU Ostrava, FEI, Katedra elektrotechniky
25 ČSN EN ed.2 / 2011 Původní výrobce Je odpovědný za původní návrh a přidružené ověřování rozváděče v souladu s příslušnou normou. Příklad: Výrobce skříně ručí za skříň (splnění požadavků na mech. pevnost, UV stabilitu, korozní odolnost, většinou i definuje max. ztrátový výkon provede zkoušky) VŠB TU Ostrava, FEI, Katedra elektrotechniky
26 ČSN EN ed.2 / 2011 Výrobce rozváděče Může být odlišný od původního výrobce. Pokud výrobce rozváděče provede změny (i jeden prvek) v konfiguraci rozváděče ověřované původním výrobcem je považován za původního výrobce ve smyslu uvedených změn a musí provést ověření návrhu Příklad: Do skříně výrobce namontuji jističe, svorkovnice já ručím za vše, odkazuji se na zkoušky skříně, event. prvků původního výrobce, nejsou-li k dispozici = nutno provést zkoušky na mé náklady. Výrobce nese plnou odpovědnost. VŠB TU Ostrava, FEI, Katedra elektrotechniky
27 ČSN EN ed.2 / 2011 Výrobce rozváděče Vyhotovuje ověření návrhu souhrnnou zprávu Vyjmenuje požadavky na ověření odkáže se na číslo zprávy, které dokládá ověření (např. od výrobce skříně nebo vlastní) Provede kusové ověření (kusovou zkoušku) Vystaví krycí list tj. dokumentace, opatří rozváděč štítkem VŠB TU Ostrava, FEI, Katedra elektrotechniky
28 ČSN EN ed.2 / 2011 Výrobce rozváděče Příklad běžná rozvodnice: Krycí list: charakteristiky tj. norma pro konstrukci, IP, soustava (TN-S, TT ), U N, I N Souhrnná zpráva: Všechna ověření + kdo a jak je provedl, ověření odolnosti proti korozi, tepelná stabilita skříně, odolnost proti UV, pevnost krytu IK ve zprávě od původního výrobce (skříně) Vzdušné vzdálenosti, povrchové cesty, spojitost PE, vestavění přístrojů, svorky ve zprávě výrobce rozváděče EMC u měniče kmitočtu poskytne výrobce měniče VŠB TU Ostrava, FEI, Katedra elektrotechniky
29 ČSN EN ed.2 / 2011 Výrobce rozváděče Příklad běžná rozvodnice (pokračování): Oteplení (lze do 630 A resp A prokázat výpočtem) Zkratová odolnost se neověřuje do 10 ka Dielektrické vlastnosti u kusové zkoušky lze prokázat měřením izolačního odporu Výrobce rozváděče vydá ES prohlášení o shodě, provede kusovou zkoušku. VŠB TU Ostrava, FEI, Katedra elektrotechniky
30 ČSN EN ed.2 / 2011 Pracovní podmínky AAx, ABx Pro rozváděče ve vnitřním provedení: AA4 (-5 C 40 C, resp. 35 C denní průměr) AB4 (5% - 95%), resp. mírná kondenzace Pro rozváděče ve venkovním provedení: AA3+AA4 (-25 C 40 C, resp. 35 C denní průměr) AB7 (5% - 100%), při 25 C VŠB TU Ostrava, FEI, Katedra elektrotechniky
31 ČSN EN ed.2 / 2011 Pracovní podmínky AEx Definovány 4 stupně znečištění: Stupeň znečištění 1 není výskyt znečištění, nebo suché nevodivé Stupeň znečištění 2 výskyt jen nevodivého znečištění, přechodně kondenzace + vodivost Stupeň znečištění 3 výskyt vodivého znečištění, nebo nevodivé + kondenzace Stupeň znečištění 4 výskyt trvalého vodivého znečištění (prach, déšť, sníh) VŠB TU Ostrava, FEI, Katedra elektrotechniky
32 ČSN EN ed.2 / 2011 Pracovní podmínky AEx Stupeň znečištění ovlivňuje vzdálenost povrchových cest Stupeň znečištění pro průmyslové aplikace, není-li uvedeno jinak je 3 Minimální vzdušné vzdálenosti pro stupeň znečištění 3 jsou uvedeny níže v tabulce VŠB TU Ostrava, FEI, Katedra elektrotechniky
33 ČSN EN ed.2 / 2011 Pracovní podmínky AFx VŠB TU Ostrava, FEI, Katedra elektrotechniky
34 ČSN EN ed.2 / 2011 Pracovní podmínky AFx VŠB TU Ostrava, FEI, Katedra elektrotechniky
35 ČSN EN ed.2 / 2011 Pracovní podmínky AFx VŠB TU Ostrava, FEI, Katedra elektrotechniky
36 ČSN EN ed.2 / 2011 Pracovní podmínky AFx VŠB TU Ostrava, FEI, Katedra elektrotechniky
37 Definice veličin a značek I na - jmenovitý proud rozváděče I nc - jmenovitý proud obvodu I cw - jmenovitý krátkodobý proud rozváděče (nepoškodí obvody rozváděče, standardně 1 s, jinak např. 20 ka/0,2 s I pk - jmenovitý dynamický proud (i p podle EN ) I cc - jmenovitý podmíněný zkratový proud obvodu rozváděče (vypne ochr. přístroj) I cf - jmenovitý podmíněný zkratový proud obvodu rozváděče jištění pojistkou VŠB TU Ostrava, FEI, Katedra elektrotechniky
38 Průběh zkratového proudu VŠB TU Ostrava, FEI, Katedra elektrotechniky
39 Činitel soudobosti obvodů Pro rozváděče užívané laiky, u nichž nebylo domluvou stanoveno jinak platí v ČSN EN Jinak nově záleží na požadavcích - dohodě VŠB TU Ostrava, FEI, Katedra elektrotechniky
40 Značení soudobosti pro rozváděč a pole (jmenovitý proud vs. zatížení pro RDF = 0,8 v hranaté závorce)
41 Pojmy - definice Dielektrické vlastnosti Jmenovité pracovní napětí U e nesmí být nižší než jmenovité napětí soustavy Jmenovité izolační napětí U i nesmí být nižší než U N a U e vztahují se na ně povrchové vzdálenosti a dielektrické zkušební napětí!!! pozor na IT soustavy (sdružená napětí) Jmenovité impulzní výdržné napětí vrcholová hodnota, kterou musí za definovaných podmínek rozváděč snést
42 Dielektrické vlastnosti plazivé proudy postupné vytváření vodivých cest na povrchu pevného izolačního materiálu, způsobené kombinovaným působením elektrického namáhání a elektrolytického narušení tohoto povrchu odolnost proti plazivým proudům číselná hodnota CTI napětí ve voltech, kdy materiál odolá 50 kapkám zkušebního roztoku Materiálová odolnost proti plazivým proudům ovlivňuje se stupněm znečištění povrchové cesty
43 Kategorie přepětí, impulzní výdržné napětí
44 Výběr a stavba - ochrana před nadproudy Vnitřní obvody musí být chráněny proti zkratovým proudům. Ochrana proti zkratu může být na trase, je-li délka nižší než 3 m (odbočky) a je instalována dle tabulky na dalším snímku Příklad: Připojovací vodiče z přípojnic
45 Opatření, nejsou-li vodiče chráněny před zkraty
46 Značení svorek, průřez vodiče PE
47 Průřez vodiče N Obecně není li určeno jinak, platí pro trojfázové obvody následující pro S L < 16 mm 2 S N = S L resp. I N = I L tzn. proudová zatížitelnost fázového vodiče pro S L > 16 mm 2 S N = 0,5* S L tzn. platí podobný princip redukce jako pro PE, pozor na proudy 3. harmonické.
48 Průřezy Cu vodičů vhodných pro připojení
49 Proudová zatížitelnost a výkonové ztráty Pro teplotu okolí 55 C, vodič PVC, přepočet z ČSN ed. 2
50
51
52
53
54 Výběr a stavba IK xx Ochrana před mechanickým namáháním
55
56
57
58 Značení svorek
59 Značení svorek
60 Značení ovládačů Výběr a stavba
61 Výběr a stavba Grafické značky elektroniky
62
63
64 Rozváděče nn - krytí Vnitřní provedení přednostně: IP 00, 2X, 3X, 4X, 5X Pro ochranu nebezpečných živých částí krytem = krytí min.: IP 2X, ovládací přístroje za čelní stěnou IP XXB, resp, IP 4X horní kryty Vnější umístění: IP X3 (nebo ochrana přístřeškem) Pozn. Ochrana před nebezpečným dotykem živých částí je IP 2X, je-li rozváděč možno otevřít jen s použitím nástroje, resp. klíče, je-li v místnosti s přístupem pouze kvalifikované obsluhy může být krytí IP 00 (ČSN )
65 Rozváděče nn ochrana před dotykem živých a neživých částí Živé části izolace (lze odstranit pouze násilím) Pozor nátěr a smalt není izolace mezistěny, krytí min. IP 2X (IP 4X svisle) elektrické blokování dveří ochrana bezpečným malým napětím Přístup do místnosti jen pro kvalifikované osoby
66 Rozváděče nn ochrana před dotykem živých a neživých částí Neživé části Ochranné vodiče (analogie tř.o. I.) spojitost ochranného obvodu Rp<0,1 W není nutné připojit předměty 50*50 mm, kabelové úchyty, dveře pokud je kovový závěs a není na nich ovládání představují rovněž výjimku Použití zařízení tř. ochrany II. (úplná izolace) např. celoplastový rozváděč nutná viditelná značka Skříň - Krytí IP 2X-C Pozor PE vodič musí mít stejnou izolaci jako fáze Ochrana elektrickým oddělením
67 Rozváděče nn ověřování návrhu Možné ověření výpočtem, zkoušením, hodnocením Ověřují se konstrukce a funkční charakteristiky Konstrukce zahrnuje (typové zkoušky) a) Pevnost materiálů (zajišťuje typicky výrobce skříně) b) Stupeň ochrany skříní (zajišťuje typicky výrobce skříně) c) Vzdušné vzdálenosti a povrchové cesty (volba komponent, a/nebo měření) d) Ochrana před úrazem el. proudem a integrita ochranných obvodů (návrh, volba komponent a montáž, prohlídka) e) Vestavění přístrojů a součástí (dle dokumentace výrobce, prohlídka) f) Vnitřní elektrické obvody a spoje (dle normy, prohlídka) g) Svorky pro vnější vodiče (dle normy, prohlídka)
68 Rozváděče nn ověřování návrhu (typové zkoušky) Možné ověření výpočtem, zkoušením, hodnocením Ověřují se konstrukce a funkční charakteristiky Funkční charakteristiky zahrnují a) Dielektrické vlastnosti (výdržné napětí průmyslového kmitočtu vždy měření, impulzní výdržné napětí měření nebo hodnocení) b) Ověření oteplení (lze provést výpočtem) c) Zkratová odolnost (do 10 ka resp. 17 ka není třeba) d) EMC (v mnoha případech stačí posouzení montáž dle návodu výrobce) e) Mechanická činnost (ověření funkce, blokování)
69 Výdržné napětí průmyslového kmitočtu pro hlavní obvody Výdržné napětí průmyslového kmitočtu pro řídící obvody
70 Rozváděče nn kusové ověřování Cíl kusové zkoušky = odhalit vady materiálu a provedení Obsah kusové zkoušky: 1. Konstrukce Prohlídka stupeň ochrany skříní (IP) Prohlídka, nebo měření vzdušné vzdlenosti Prohlídka ochrana před úrazen el. proudem (postaru zkouška spojitosti PE obvodu) Prohlídka vestavění součástí Prohlídka vnitřní elektrické obvody a spoje Prohlídka svorky pro vnější vodiče Kontrola mechanická funkce 2. Technické parametry Dielektrické vlastnosti* Zapojení, pracovní charakteristiky a funkce Pozn. * u rozváděčů do 250 A stačí místo bodu 2 jen měření izolačního odporu 500 V DC
71 Rozváděče nn kusové zkoušky Dielektrická zkouška Postup: Přiložení cca 50 % zkušebního napětí a plynulé zvýšení a udržení po dobu 5 s. Uspokojivá zkouška = nesmí dojít k žádnému neúmyslnému výboji Co se zkouší: Zkouší se všechny živé části proti neživé části Všechny póly proti neživé části každý pól a ostatní póly spojené se zemí Vnější ovládací rukojeti Kryty z izolačního materiálu Pomocné obvody proti hlavním obvodům a proti zemi
72
73 Rozváděče v prostorách s BA1 Přístup laiků, nepoučené osoby Vždy jen rozváděče splňující jak EN tak EN Krytí rozváděče IP2X, po otevření bez užití nástroje vnitřek min. IP 2X Pro celoplastové kryt má min. krytí IP2X-C Nejsou dovoleny výsuvné části
74
75 Zvláštní podmínky na staveništní rozváděče Jen rozváděče dle EN a 4 (musí být na štítku) Zásuvky s min proudem 16 A Min. IP44 (vnitřek IP21 kde při používání jsou zavřené dveře) Povinnost použít FI (RCD), na 1 FI několik zásuvek
76
77 ČSN EN ed. 2 Normy Rozváděče nízkého napětí - Část 1: Všeobecná ustanovení ČSN EN ed. 2 Rozváděče nízkého napětí - Část 2: Výkonové rozváděče ČSN EN Rozváděče nízkého napětí - Část 3: Rozvodnice určené k provozování laiky (DBO) ČSN EN Rozváděče nízkého napětí - Část 4: Zvláštní požadavky pro staveništní rozváděče (ACS) ČSN EN ed. 2 Rozváděče nízkého napětí - Část 5: Rozváděče pro veřejné distribuční sítě ČSN EN Rozváděče nízkého napětí - Část 6: Přípojnicové rozvody VŠB TU Ostrava, FEI, Katedra elektrotechniky
78 ČSN IEC/TR Normy Rozváděče nízkého napětí - Část 0: Návod na specifikaci rozváděčů VŠB TU Ostrava, FEI, Katedra elektrotechniky
79 VŠB TU Ostrava, FEI, Katedra elektrotechniky
80 VŠB TU Ostrava, FEI, Katedra elektrotechniky
81 VŠB TU Ostrava, FEI, Katedra elektrotechniky

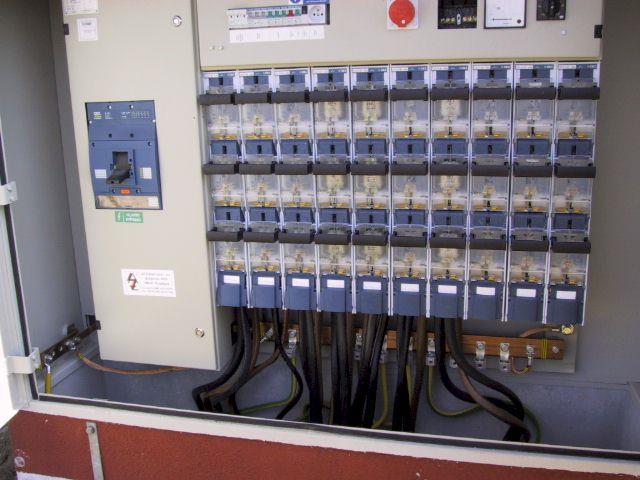

82 VŠB TU Ostrava, FEI, Katedra elektrotechniky

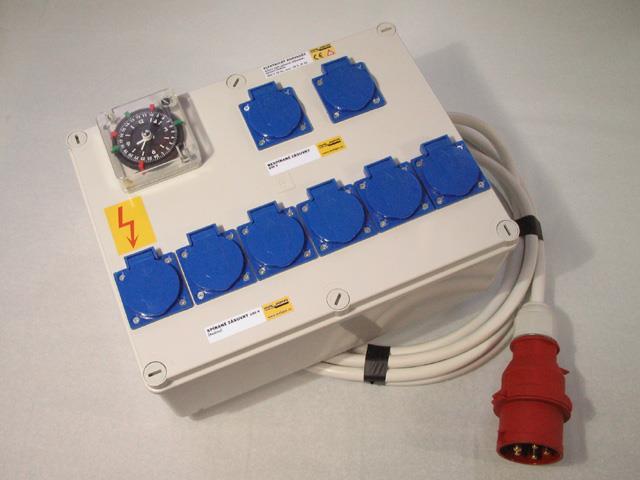

83 VŠB TU Ostrava, FEI, Katedra elektrotechniky
84 Druhy prostředí a ochrana el.zařízení v těchto prostředích Přítomnost vnějších vlivů charakterizuje jednotlivé prostory z hlediska nebezpečí úrazu elektrickým proudem. Základní dělení elektrických zařízení je do prostředí: Bez nebezpečí výbuchu S nebezpečím výbuchu Musíme si uvědomit, že pokud je v prostředí elektrické zařízení, působí toto prostředí na elektrické zařízení a zpětně elektrické zařízení na prostředí. VŠB TU Ostrava, FEI, Katedra elektrotechniky
85 Vnější vlivy Základní normy: ČSN Vnější vlivy ČSN Výběr a stavba elektrických zařízení (vlastnosti el.zařízení do jednotlivých prostředí) Pro rozdělení a označování vnějších vlivů platí ČSN , podle které se třídí vnější vlivy pomocí stupňů. Jednotlivým stupňům se přiřazují dvě písmena velké abecedy a číslice. První číslice třídí stupně do kategorií: A prostředí B využití C konstrukce budovy A-prostředí definuje prostor jeho vlastnostmi jako jsou např. teplota, proudění vzduchu sluneční záření, voda, vlhkost atd. B-využití je definováno schopnostmi a vlastnostmi osob, četností osob v prostoru s ohledem na únik, vlastnostmi látek. C-konstrukce budovy je definováno vlastnostmi budov podle použitých materiálů. Druhé písmeno označuje vlastnost vlivu-teplotu, proudění vzduchu, sluneční záření, vodu, vlhkost atd. A číslice definovaný stupeň AD 4 vliv prostředí, výskyt vody, stříkající voda AE 5 vliv prostředí, výskyt cizích těles, mírná prašnost VŠB TU Ostrava, FEI, Katedra elektrotechniky
86 Vnější vlivy Prostředí s nebezpečím výbuchu ČSN (EN ) prostředí s nebezpečím výbuchu hořlavých plynů a par ČSN Elektrická zařízení se podle norem označují symbolem např. EExdiaIIC Eex Nevýbušné zařízení d pevný závěr ia jiskrová bezpečnost IIC mezní spára 0.5mm VŠB TU Ostrava, FEI, Katedra elektrotechniky
87 Vnější vlivy Při stanovení vnějších vlivů se zpracovává protokol. Musí být stanovena komise složená z předsedy a členů a v protokolu se uvedou podklady na základě kterých bylo rozhodnuto a popis objektu. Do příloh se mohou dát tabulky vlastností nebezpečných látek, požární zpráva apod. VŠB TU Ostrava, FEI, Katedra elektrotechniky
88 Průchodky Plastové kabelové šroubovací průchodky s Pg závitem: typ použitelný rozsah průměru kabelu v mm typ použitelný rozsah průměru kabelu v mm Pg 7 3,5 6,5 Pg 21 14,0 18,0 Pg 9 4,5 7,0 Pg 29 18,0 25,0 Pg 11 5,5 10,0 Pg 36 25,0 33,0 Pg 13,5 9,0 13,0 Pg 42 30,0 38,0 Pg 16 10,0 14,0 Pg 48 37,0 44,0 VŠB TU Ostrava, FEI, Katedra elektrotechniky
89 Průchodky Plastové kabelové šroubovací průchodky s metrickým závitem: typ použitelný rozsah průměru kabelu v mm typ použitelný rozsah průměru kabelu v mm M 12 x 1,5 3,5 6,5 M 32 x 1,5 10,0 14,0 M 16 x 1,5 4,5 7,0 M 40 x 1,5 14,0 18,0 M 20 x 1,5 5,5 10,0 M 50 x 1,5 18,0 25,0 M 25 x 1,5 9,0 13,0 M 63 x 1,5 25,0 33,0 VŠB TU Ostrava, FEI, Katedra elektrotechniky
90 Příklady zapojení obvodů v sítích TN Např.: 1+N+PE AC 50 Hz 230V/TN-S 3+PEN AC 50 Hz 400V/TN-C 3+N+PE AC 50 Hz 400V/TN-S VŠB TU Ostrava, FEI, Katedra elektrotechniky
91 ČSN EN Stupně ochrany krytem (krytí - IP kód) Stupně kryti se udávají zkratkou, která se skládá ze dvou vždy stejných označovacích písmen IP a dvou číslic charakterizujících stupeň kryti, např. IP54. IP XX První číslice charakterizuje stupeň ochrany proti vniknutí pevného cizího tělesa Druhá číslice charakterizuje stupeň ochrany proti vniknuti vody
92 Stupeň ochrany proti vniknutí pevného cizího
93 Stupeň ochrany proti vniknuti vody
