Montážní návod. Ploché kolektory Logasol SKS 4.0 Montáž na plochou střechu a fasádu /2006 CS Pro odbornou firmu

Transkript

1 /006 CS Pro odbornou firmu Montážní návod Ploché kolektory Logasol SKS 4.0 Montáž na plochou střechu a fasádu SD Před montáží pozorně pročtěte

2 Obsah Všeobecné informace Technické údaje Bezpečnost Užívání k určenému účelu Druhy upozornění Respektujte tyto bezpečnostní pokyny Před montáží Všeobecné pokyny Popis konstrukčních dílů Dodatečně potřebné pomůcky Doprava a uskladnění Technické podklady Stanovení úhlu nastavení kolektorů Zjištění potřeby místa Montáž držáků na plochou střechu a na fasádu Rozteče opěr kolektorů při patním ukotvení na straně stavby Rozteče opěr kolektorů uzatěžovacích van (příslušenství) Stabilizace držáků na plochou střechu Montáž fasádových držáků Montáž profilových lišt Montáž kolektorů Příprava montáže kolektorů Připevnění kolektorů Připojení čidla kolektoru Připojení sběrných potrubí Montáž držáku pro výstupní potrubí Odvzdušnění tlakovým plněním Odvzdušnění pomocí odvzdušňovače (příslušenství) Spojení dvou řad Závěrečné práce Kontrola instalace Izolace připojovacího a sběrného potrubí Stručný návod na patní ukotvení a tlakové plnění Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

3 Všeobecné informace Všeobecné informace V této kapitole jsou uvedeny technické předpisy, které při montáži musíte respektovat. Při montáži a provozu zařízení dodržujte platné místní normy a předpisy! Německo Montážní práce na střechách DIN 8338, VOB, část C : Pokrývačské a izolační práce na střeše. DIN 8339, VOB, část C: Klempířské práce. DIN 845, VOB, část C: Lešenářské práce. Připojování tepelných solárních zařízení EN 976: Tepelná solární zařízení a jejich díly (prefabrikovaná zařízení). ENV 977: Tepelná solární zařízení a jejich díly (zařízení zhotovovaná na přání zákazníků). DIN 988: Technické předpisy pro instalaci pitné vody (TRWI). Instalace a vybavení zásobníkových ohřívačů vody DIN 4753, část : Ohřívače vody azařízení k ohřevu pitné a užitkové vody; požadavky, označování, výbava a zkoušení. DIN 8380, VOB: Vytápěcí zařízení azařízení k ohřevu užitkové vody. DIN 838, VOB: Instalatérské práce na plynu, vodě a odpadní vodě. Tab. Technické předpisy k instalaci tepelných solárních zařízení (výběr) v Německu. DIN 84, VOB: Tepelně izolační práce na zařízeních tepelné techniky. AVB WasV: Nařízení o všeobecných podmínkách pro zásobování vodou. DVGW W 55: Zařízení k ohřevu a rozvodu pitné vody; technická opatření k potlačení výskytu bakterií typu Legionella. VOB: Pravidla pro zadávání stavebních činností, část C: Všeobecné technické smluvní podmínky pro stavební činnosti (ATV). Podmínky k vypisování stavebních prací u pozemních staveb se zvláštním zřetelem na bytovou výstavbu. Ochrana proti bleskům Pokud solární zařízení přečnívá přes hřeben střechy nebo je-li budova (montážní výška) vyšší než 0 m a nejsou instalována žádná zařízení na ochranu proti blesku, musí odborná elektrotechnická firma spojit elektricky vodivé díly na střeše uzemňovacím vodičem oprůřezu min. 6 mm, aby se vyrovnalo napětí. RECYKLACE Po skončení životnosti můžete kolektory vrátit výrobci. Materiál pak bude recyklován co nejšetrnějším ekologickým způsobem. Je-li budova (montážní výška) nižší než 0 m, není nutné žádné zvláštní opatření k ochraně proti blesku. Je-li nainstalováno zařízení k ochraně proti bleskům, musí být napojení solárního zařízení na zařízení k ochraně proti bleskům přezkoušeno elektrotechnikem. Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 3

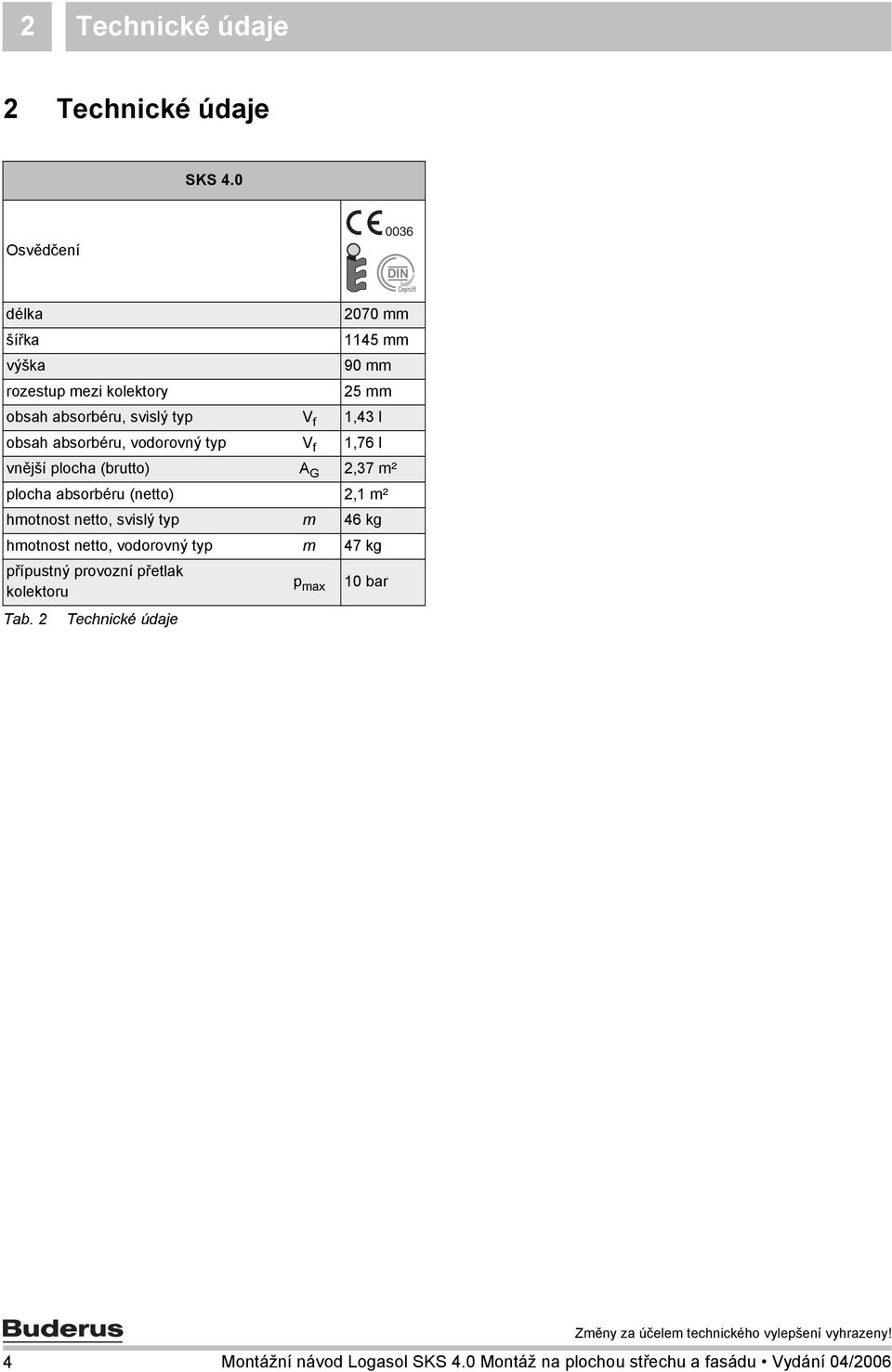

4 Technické údaje Technické údaje SKS 4.0 Osvědčení 0036 DIN délka šířka Tab. Technické údaje 070 mm 45 mm výška 90 mm rozestup mezi kolektory 5 mm obsah absorbéru, svislý typ V f,43 l obsah absorbéru, vodorovný typ V f,76 l vnější plocha (brutto) A G,37 m² plocha absorbéru (netto), m² hmotnost netto, svislý typ m 46 kg hmotnost netto, vodorovný typ m 47 kg přípustný provozní přetlak kolektoru p max 0 bar 4 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

5 Bezpečnost 3 3 Bezpečnost Tato kapitola Vám objasní, jak jsou pokyny v tomto montážním návodu uspořádány a seznámí Vás se všeobecnými bezpečnostními pravidly pro bezpečný a bezporuchový provoz. Bezpečnostní a uživatelské pokyny vztahující se k dané montáži naleznete v montážním návodu přímo upříslušných montážních kroků. Pročtěte si bezpečnostní pokyny důkladně, než začnete s montáží. Nedodržování bezpečnostních pokynů může vést ktěžkým újmám na zdraví někdy i s následkem smrti a rovněž i k hmotným škodám a znečištění životního prostředí. K tomuto návodu Tento návod k montáži obsahuje důležité informace pro bezpečnou a odbornou montáž montážní sady na plochou střechu a fasádu jakož i pro montáž hydraulické přípojky. Na obrázcích v tomto návodu je znázorněna svislá montáž kolektorů. Odlišuje-li se vodorovná montáž od svislé, bude na to příslušným způsobem upozorněno. Celá technická dokumentace podléhá povinnosti úschovy. Můžete do ní nahlédnout u výrobce. Činnosti popsané v tomto montážním návodu předpokládají ukončené odborné vzdělání v oboru topenář/instalatér pro plyn/vodu. Sami tyto montážní kroky provádějte pouze tehdy, máte-li k tomu uvedené odborné znalosti. Montážní návod předejte zákazníkovi. Topenář (oprávněný odborník) zákazníkovi vysvětlí funkci a obsluhu zařízení. 3. Užívání k určenému účelu Díly instalujte jen na dostatečně nosných střechách. Zohledněte přídavné zatížení ploché střechy na držák včetně solárního kolektoru. Pro tento účel si případně přizvěte statika. Instalace je dovolena výhradně na ploché střechy, popř. na střechy s malým sklonem ( 5 ). Hrozí-li nebezpečí hromadění většího množství sněhu za kolektory (na straně hřebenu střechy), je třeba tomu zabránit umístěním záchytných mříží. U střech s malým sklonem se musí upevnění na střeše provést ze strany stavby. Podmínky pro instalaci stojanů na plochou střechu Montážní sadu instalujte jen na střechách s dostatečnou nosností. Montážní sada je určena pro maximální pravidelnou sněhovou zátěž,0 kn/m² a montážní výšku max. 0 m. Díky rozšíření o odpovídající příslušenství může být montážní sada využita pro maximální pravidelnou sněhovou zátěž 3,8 kn/m² a max. montážní výšku 00 m. Montážní sada pro plochou střechu nesmí být použita k upevňování jiných střešních nástaveb. Tato konstrukce je určena výhradně pro bezpečné upevnění solárních kolektorů. Podmínky použití držáků na fasádu Držáky na fasádu instalujte pouze na nosných stěnách. K tomu si případně přizvěte statika. Držák na fasádu se smí montovat pouze do montážní výšky 0 m do max. sněhové zátěže,0 kn/m². Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 5

6 3 Bezpečnost 3. Druhy upozornění V návodu rozlišujeme dva stupně upozornění označované těmito výrazy: 3.3 Respektujte tyto bezpečnostní pokyny OHROŽENÍ ŽIVOTA OHROŽENÍ ŽIVOTA pádem osob nebo dílů ze střechy. VÝSTRAHA! Označuje případné nebezpečí spojené s výrobkem, jež by bez náležité prevence mohlo způsobit těžkou újmu na zdraví, nebo dokonce i smrt. VÝSTRAHA! Při všech pracích na střeše učiňte odpovídající opatření k zamezení nehod. Při všech pracích na střeše se jistěte proti pádu. POZOR! NEBEZPEČÍ PORANĚNÍ/ POŠKOZENÍ ZAŘÍZENÍ/ NEBEZPEČÍ POŠKOZENÍ BUDOVY Označuje možnou nebezpečnou situaci, jež by mohla vést ke středně těžkým či lehkým poraněním, nebo k hmotným škodám. Noste stále osobní ochranný oděv a ochranné pomůcky. Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady a kolektorů. NEBEZPEČÍ ÚRAZU Další symbol k označení pokynů pro uživatele: Tipy k optimálnímu používání a seřízení přístroje a jiné užitečné informace. POZOR! Provádíte-li změny na konstrukci, může dojít ke zraněním či k poškození funkčnosti zařízení. Na konstrukci neprovádějte žádné změny. POZOR! NEBEZPEČÍ ÚRAZU Jsou-li kolektor a montážní materiál vystaveny delší dobu slunečnímu záření, hrozí nebezpečí popálení těmito díly. Noste stále osobní ochranný oděv a ochranné pomůcky. Za účelem ochrany před vysokými teplotami v důsledku slunečního záření zakryjte během montáže kolektor (např. pomocí krycí plachty, která je k dostání jako příslušenství) a montážní materiál. 6 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

7 Před montáží 4 4 Před montáží 4. Všeobecné pokyny Jelikož pokrývačské firmy mají zkušenosti s pracemi na střechách a s nebezpečím pádů z nich, doporučujeme Vám s těmito firmami spolupracovat. Před montáží se informujte o stavebních podmínkách a místních předpisech. Zkontrolujte zda dodávka je úplná a neporušená. zda má střešní konstrukce dostatečnou nosnost a zda není poškozená (např. netěsná místa). výšku budovy a rozhodněte o způsobu upevnění držáku na plochou střechu (viz kapitola 5.3 "Stabilizace držáků na plochou střechu", str. ). optimální uspořádání solárních kolektorů. Zohledněte směr dopadu slunečních paprsků (úhel nastavení, jižní směr). Snažte se zamezit zastínění vysokými stromy nebo podobnými objekty a přizpůsobte pole kolektorů tvaru budovy (např. únikové chodby s okny, dveřmi apod.) bezpečnost usazení na instalační ploše. Odstraňte šotolinu a obdobný materiál. Používejte pouze originální díly výrobce a vadné díly ihned vyměňte. Obr SD Celkový pohled na dvojici kolektorů, montáž na plochou střechu Obtížné střešní práce, zejména utěsnění bitumenových vrstev, přenechejte pokrývači. Obr SD Celkový pohled na dvojici kolektorů, montáž na fasádu Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 7

8 4 Před montáží 4. Popis konstrukčních dílů 4.. Montážní sada pro kolektory Montážní sady slouží k uchycení a upevnění kolektorů Obr. 3 Montážní sada pro kolektory - základní montážní sada, rozšiřovací montážní sada SD Základní montážní sada, pro každé kolektorové pole a pro první kolektor (obr. 3): Rozšiřovací montážní sada, pro každý další kolektor (obr. 3): Poz. : Profilová lišta Poz. : Profilová lišta Poz. 3: Šroub M8 0 6 Poz. : Nástrčná spojka se závitovými kolíky Poz. 5: Jednostranný držák kolektoru 4 Poz. 3: Šroub M8 0 3 Poz. 6: Matice M8 4 Poz. 4: Dvoustranný držák kolektoru Poz. 7: Opěra kolektoru Poz. 6: Matice M8 Poz. 8: Protiskluzová pojistka Poz. 7: Opěra kolektoru Poz. 8: Protiskluzová pojistka Podle toho, jak se držák na plochou střechu použije, jsou zapotřebí dodatečné opěry a dodatečné profilové lišty. Poukázáno na ně bude vpříslušných kapitolách. 8 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

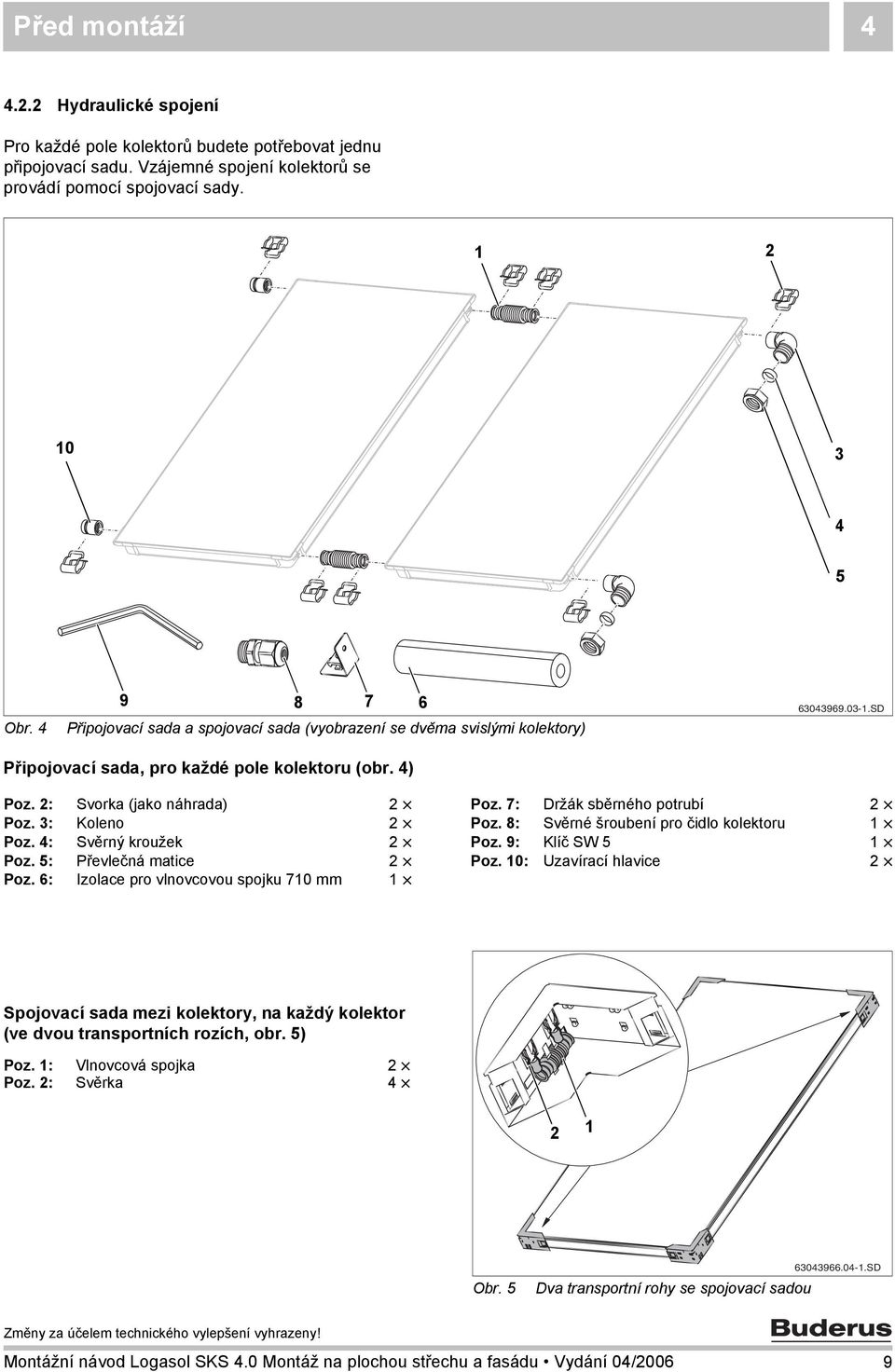

9 Před montáží Hydraulické spojení Pro každé pole kolektorů budete potřebovat jednu připojovací sadu. Vzájemné spojení kolektorů se provádí pomocí spojovací sady Obr Připojovací sada a spojovací sada (vyobrazení se dvěma svislými kolektory) SD Připojovací sada, pro každé pole kolektoru (obr. 4) Poz. : Svorka (jako náhrada) Poz. 7: Držák sběrného potrubí Poz. 3: Koleno Poz. 8: Svěrné šroubení pro čidlo kolektoru Poz. 4: Svěrný kroužek Poz. 9: Klíč SW 5 Poz. 5: Převlečná matice Poz. 0: Uzavírací hlavice Poz. 6: Izolace pro vlnovcovou spojku 70 mm Spojovací sada mezi kolektory, na každý kolektor (ve dvou transportních rozích, obr. 5) Poz. : Vlnovcová spojka Poz. : Svěrka 4 Obr. 5 Dva transportní rohy se spojovací sadou SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 9

10 4 Před montáží 4.3 Dodatečně potřebné pomůcky vodováha zednická šňůra přísavné držáky vesta s bezpečnostními popruhy materiál pro tepelnou izolaci potrubí stavební lešení pokrývačský žebřík nebo zařízení pro kominické práce jeřáb nebo žebříkový výtah nástroj pro upevnění na straně stavby 4.4 Doprava a uskladnění Veškeré konstrukční díly jsou chráněny přepravními obaly. Přepravní obaly likvidujte co nejšetrnějším ekologickým způsobem. Přepravní ochrana pro přípojky kolektoru Přípojky kolektoru jsou proti poškození chráněné pryžovými čepičkami. POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku poškozených těsnicích ploch. Pryžové čepičky (obr. 6, poz. ) odstraňte teprve těsně před montáží. Uskladnění Kolektory jsou určeny výhradně k suchému uskladnění. Kolektory nesmějí být pod širým nebem skladovány bez ochrany před deštěm SD Obr. 6 Pryžové čepičky na přípojkách kolektoru 0 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

11 Před montáží Technické podklady Solární zařízení se skládá z různých součástí (obr. 7), které obsahují nutné podklady pro montáž, obsluhu a údržbu. Díly příslušenství mohou mít popř. samostatné podklady. Poz. : kolektor: Návod k montáži pro plochou střechu je přiložen k připojovací sadě Poz. : Poz. 3: kompletní stanice: Návod k montáži je přiložen ke kompletní stanici zásobník: Návod k montáži je přiložen k zásobníku 3 Obr SD Součásti solárního zařízení a technické podklady 4.6 Stanovení úhlu nastavení kolektorů Úhel nastavení, který je nutné zvolit, je závislý na požadovaném rozsahu použití. Jeho nastavení lze provést pomocí teleskopických kolejniček (obr. 8) Stanovení rozsahu použití Rozličné rozsahy použití solárních zařízení vyžadují takové úhly nastavení, které v závislosti na ročních obdobích zaručí optimální využití solární energie. Rozsah použití Úhel nastavení - rozsah teplá užitková voda teplá užitková voda + vytápění místností teplá užitková voda + bazén teplá užitková voda + vytápění místností + bazén Tab. 3 Rozsahy použití, úhly nastavení Obr. 8 Úhel nastavení kolektoru na ploché střeše SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

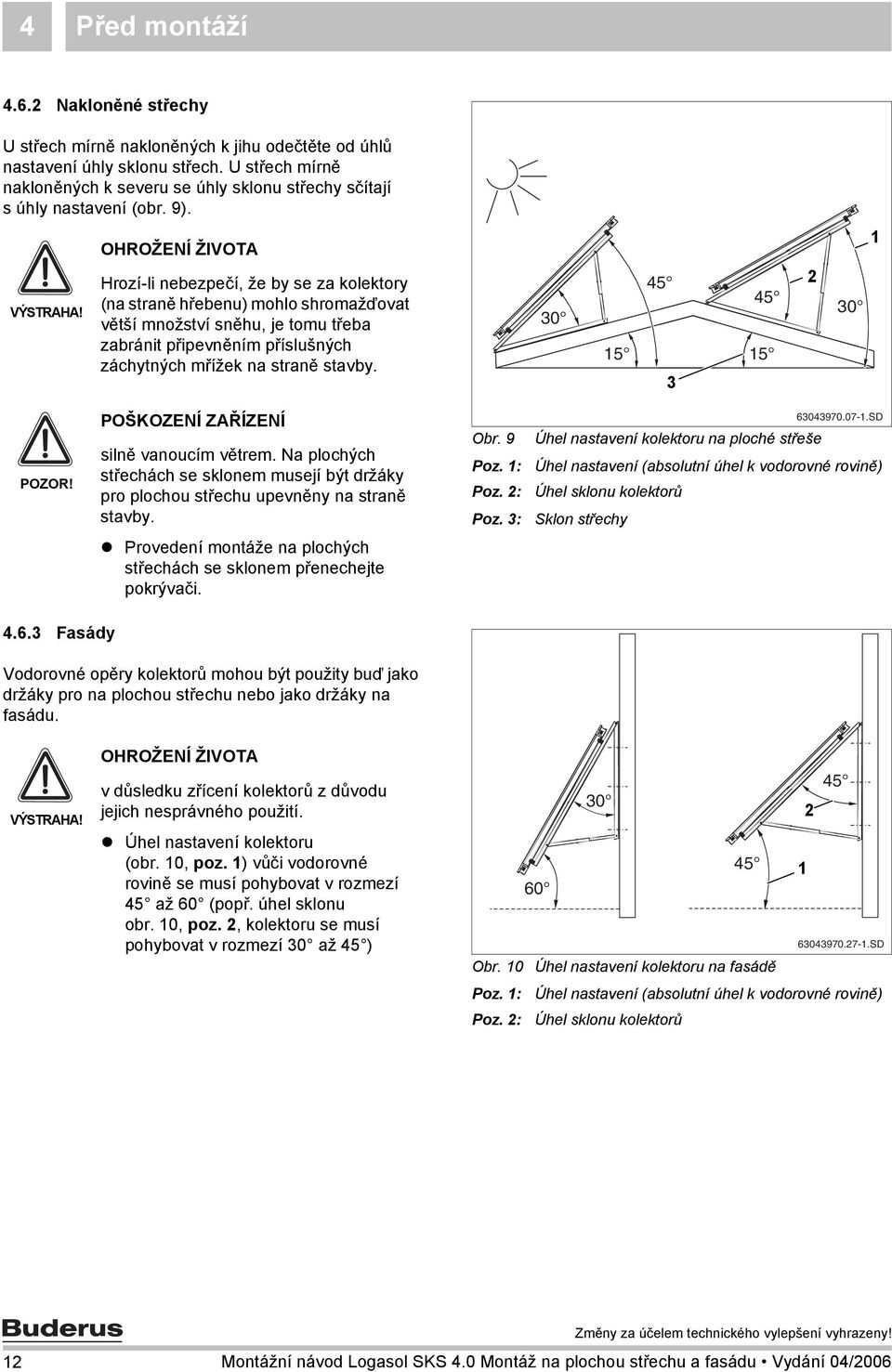

12 4 Před montáží 4.6. Nakloněné střechy U střech mírně nakloněných k jihu odečtěte od úhlů nastavení úhly sklonu střech. U střech mírně nakloněných k severu se úhly sklonu střechy sčítají s úhly nastavení (obr. 9). VÝSTRAHA! OHROŽENÍ ŽIVOTA Hrozí-li nebezpečí, že by se za kolektory (na straně hřebenu) mohlo shromažďovat větší množství sněhu, je tomu třeba zabránit připevněním příslušných záchytných mřížek na straně stavby POZOR! POŠKOZENÍ ZAŘÍZENÍ silně vanoucím větrem. Na plochých střechách se sklonem musejí být držáky pro plochou střechu upevněny na straně stavby. Obr. 9 Poz. : Poz. : Poz. 3: Úhel nastavení kolektoru na ploché střeše Úhel nastavení (absolutní úhel k vodorovné rovině) Úhel sklonu kolektorů Sklon střechy SD Provedení montáže na plochých střechách se sklonem přenechejte pokrývači Fasády Vodorovné opěry kolektorů mohou být použity buď jako držáky pro na plochou střechu nebo jako držáky na fasádu. VÝSTRAHA! OHROŽENÍ ŽIVOTA v důsledku zřícení kolektorů z důvodu jejich nesprávného použití. Úhel nastavení kolektoru (obr. 0, poz. ) vůči vodorovné rovině se musí pohybovat v rozmezí 45 až 60 (popř. úhel sklonu obr. 0, poz., kolektoru se musí pohybovat v rozmezí 30 až 45 ) Obr. 0 Poz. : Poz. : Úhel nastavení kolektoru na fasádě Úhel nastavení (absolutní úhel k vodorovné rovině) Úhel sklonu kolektorů SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

13 Před montáží Montáž teleskopických kolejniček Pomocí teleskopických kolejniček lze nastavit různé úhly nastavení. Otvory horních a spodních teleskopických kolejniček zvolte podle obr. a obr. 3. Teleskopické kolejničky vsuňte do sebe a sešroubujte šroubem M8 0 (obr. ).. Obr. Spojení teleskopických kolejniček SD Při svislé montáži použijte pro úhel sklonu kolektoru 30 až 60 nejvyšší otvor spodní teleskopické kolejničky (obr., poz. ). Pro úhel sklonu 5 musíte horní kolejničku nahoře zkrátit o 40 mm a použít spodní otvor (obr., poz. ) mm Obr. Nastavení úhlu sklonu pro svislé kolektory SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 3

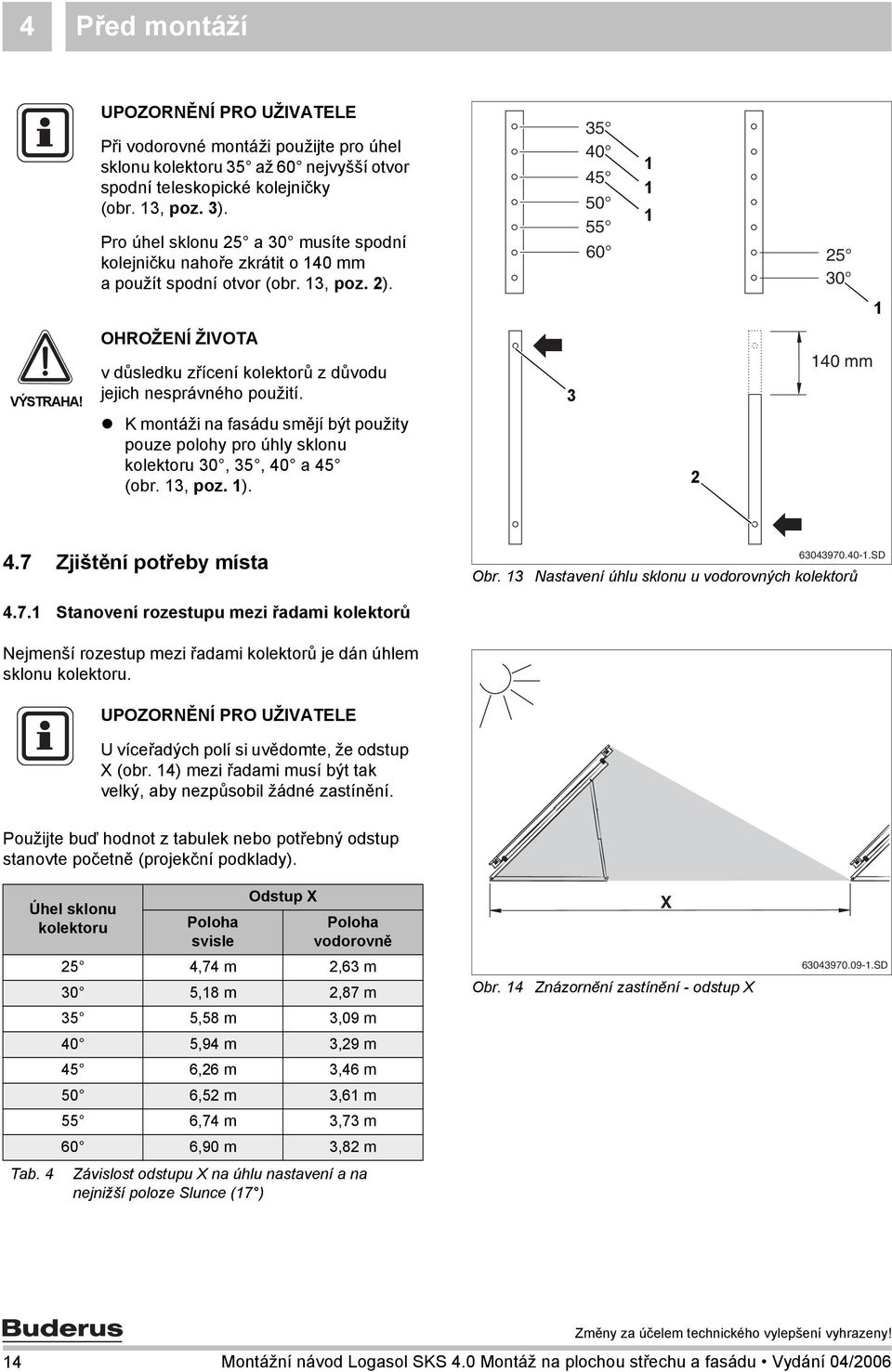

14 4 Před montáží Při vodorovné montáži použijte pro úhel sklonu kolektoru 35 až 60 nejvyšší otvor spodní teleskopické kolejničky (obr. 3, poz. 3). Pro úhel sklonu 5 a 30 musíte spodní kolejničku nahoře zkrátit o 40 mm a použít spodní otvor (obr. 3, poz. ) VÝSTRAHA! OHROŽENÍ ŽIVOTA v důsledku zřícení kolektorů z důvodu jejich nesprávného použití. K montáži na fasádu smějí být použity pouze polohy pro úhly sklonu kolektoru 30, 35, 40 a 45 (obr. 3, poz. ) mm 4.7 Zjištění potřeby místa 4.7. Stanovení rozestupu mezi řadami kolektorů Nejmenší rozestup mezi řadami kolektorů je dán úhlem sklonu kolektoru. U víceřadých polí si uvědomte, že odstup X (obr. 4) mezi řadami musí být tak velký, aby nezpůsobil žádné zastínění. Obr SD Nastavení úhlu sklonu u vodorovných kolektorů Použijte buď hodnot z tabulek nebo potřebný odstup stanovte početně (projekční podklady). Úhel sklonu kolektoru Poloha svisle Odstup X Poloha vodorovně X 5 4,74 m,63 m 30 5,8 m,87 m Obr. 4 Znázornění zastínění - odstup X SD 35 5,58 m 3,09 m 40 5,94 m 3,9 m 45 6,6 m 3,46 m 50 6,5 m 3,6 m 55 6,74 m 3,73 m 60 6,90 m 3,8 m Tab. 4 Závislost odstupu X na úhlu nastavení a na nejnižší poloze Slunce (7 ) 4 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

15 Před montáží Odhad potřeby místa POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku náporu větru v okrajových částech plochých střech. Dbejte na to, abyste již před montáží počítali s minimální vzdáleností jednoho metru mezi držáky na plochou střechu a okrajem ploché střechy (obr. 5). > m > m Obr. 5 Vzdálenost od okraje střechy SD Pro instalaci si vyhraďte dostatek prostoru z hlediska různých druhů montáže (vodorovné, svislé). Míry (tab. 5 a tab. 6) se vztahují na plochu střechy, kterou musíte mít k dispozici. Při rozměrových údajích o potřebě místa se jedná o čistou šířku pole kolektorů. Pro vedení potrubí naplánujte vpravo a vlevo od kolektorového pole dodatečně vždy alespoň 0,5 m. A B Obr. 6 Potřeba místa pro kolektorové pole svislé provedení SD Potřeba místa u svislých kolektorů: Potřeba místa u vodorovných kolektorů: Počet kolektorů Rozměr A Úhel sklonu Rozměr B Počet kolektorů Rozměr A Úhel sklonu Rozměr B,34m 5,84m 4,8m 5,06m 3 3,5 m 30,75 m 3 6,8 m 30,0 m 4 4,68m 35,68m 4 8,38m 35 0,96m 5 5,85 m 40,58 m 5 0,48 m 40 0,9 m 6 7,0 m 45,48 m 6,58 m 45 0,85 m 7 8,9 m 50,48 m 7 4,68 m 50 0,85 m 8 9,36 m 55,48 m 8 6,78 m 55 0,85 m 9 0,53 m 60,48 m 9 8,88 m 60 0,85 m 0,70 m 0 0,98 m Tab. 5 Potřeba místa při svislém uspořádání kolektorů Tab. 6 Potřeba místa při vodorovném uspořádání kolektorů Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 5

16 5 Montáž držáků na plochou střechu a na fasádu 5 Montáž držáků na plochou střechu a na fasádu OHROŽENÍ ŽIVOTA VÝSTRAHA! Při všech pracích na střeše se jistěte proti pádu. NEBEZPEČÍ ÚRAZU VÝSTRAHA! pádem osob nebo dílů ze střechy. Při všech pracích na střeše učiňte odpovídající opatření k zamezení nehod. Noste stále osobní ochranný oděv a ochranné pomůcky. Při všech pracích na střeše dodržujte předpisy o ochraně před úrazy a bezpečnostní pokyny obsažené v tomto návodu. Obr SD Svislé držáky na plochou střechu pro kolektory Dbejte na náležitou bezpečnost usazení na ploše instalace, odstraňte z ní šotolinu a podobný materiál. K ochraně střešní krytiny rozložte běžně používané rohože k ochraně budov, na nichž mohou profily ležet. Izolační vrstva střechy nesmí být poškozena. Montážní princip platí i pro držáky na plochou střechu u vodorovných kolektorů. V následujících odstavcích bude popsána montáž držáků na plochou střechu pro svislé kolektory. Montáž vodorovného uspořádání probíhá analogicky. Vyskytnou-li se rozdíly mezi oběma provedeními, budete na ně upozorněni. Obr SD Vodorovné držáky na plochou střechu pro kolektory 6 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

17 Montáž držáků na plochou střechu a na fasádu 5 5. Rozteče opěr kolektorů při patním ukotvení na straně stavby Rozteče opěr kolektorů (střed/střed, údaje v mm) závisí na: provedení kolektoru (svislé, vodorovné) a na maximálních zátěžích sněhu a větru. Rozteče opěr kolektorů musíte dodržet velmi pečlivě, aby později mohly být namontovány profilové lišty. 5.. Základní provedení Pro první kolektor jsou zapotřebí opěry kolektoru. Pro každý další svislý kolektor je zapotřebí jedné další opěry kolektoru (obr. 9). Pro každý další vodorovný kolektor jsou zapotřebí další opěry kolektoru (obr. ). Základní provedení lze použít pro tyto zátěže: max. výška budovy 0 m (montážní výška) max.,0 kn/m² sněhové zátěže Obr Základní provedení pro svislé kolektory SD poslední kolektor x kolektorů první kolektor Obr SD Základní provedení pro 3-0 svislých kolektorů Obr SD Základní provedení pro vodorovné kolektory Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 7

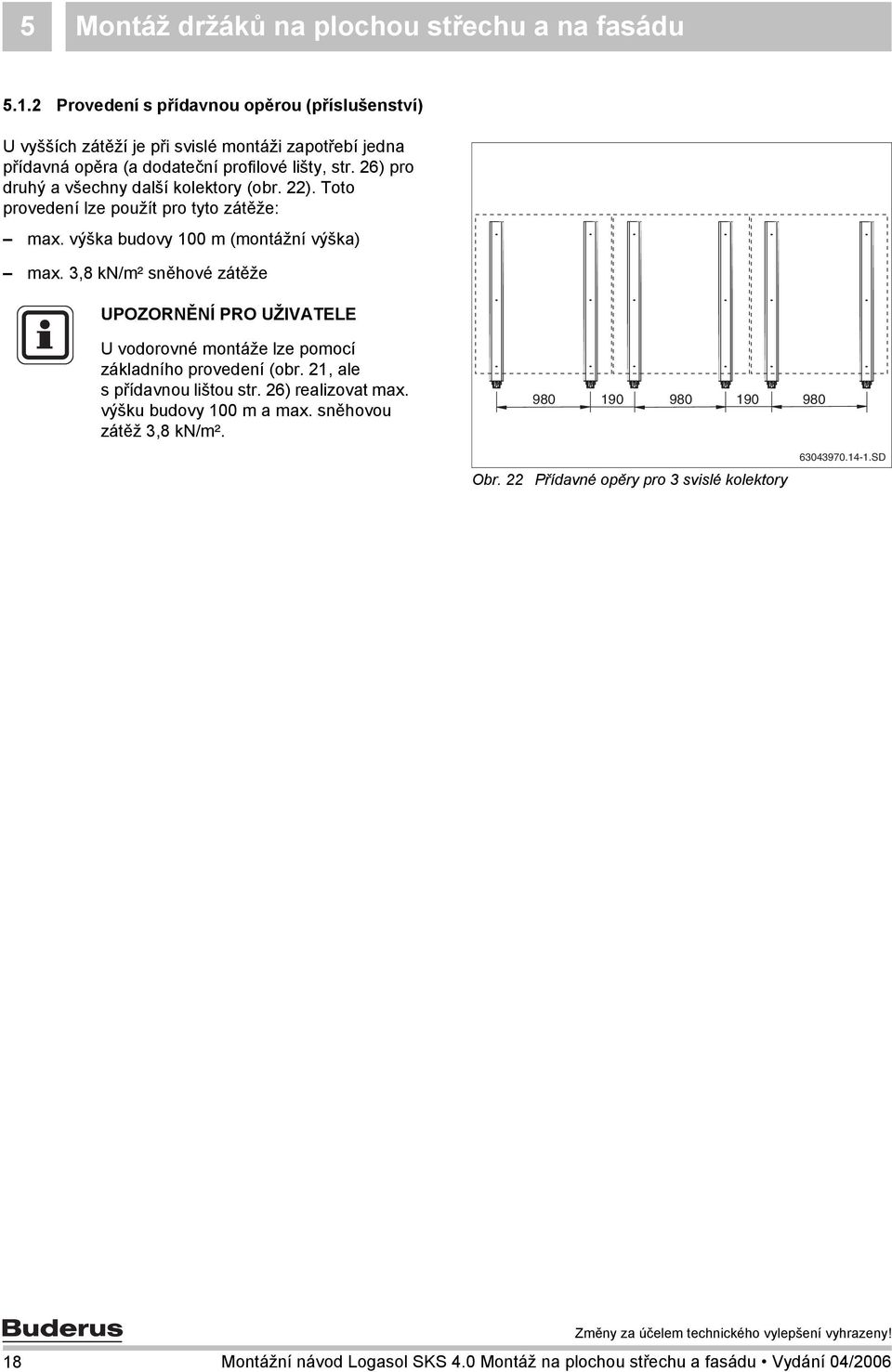

18 5 Montáž držáků na plochou střechu a na fasádu 5.. Provedení s přídavnou opěrou (příslušenství) U vyšších zátěží je při svislé montáži zapotřebí jedna přídavná opěra (a dodateční profilové lišty, str. 6) pro druhý a všechny další kolektory (obr. ). Toto provedení lze použít pro tyto zátěže: max. výška budovy 00 m (montážní výška) max. 3,8 kn/m² sněhové zátěže U vodorovné montáže lze pomocí základního provedení (obr., ale spřídavnou lištou str. 6) realizovat max. výšku budovy 00 m a max. sněhovou zátěž 3,8 kn/m² Obr. Přídavné opěry pro 3 svislé kolektory SD SD 8 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

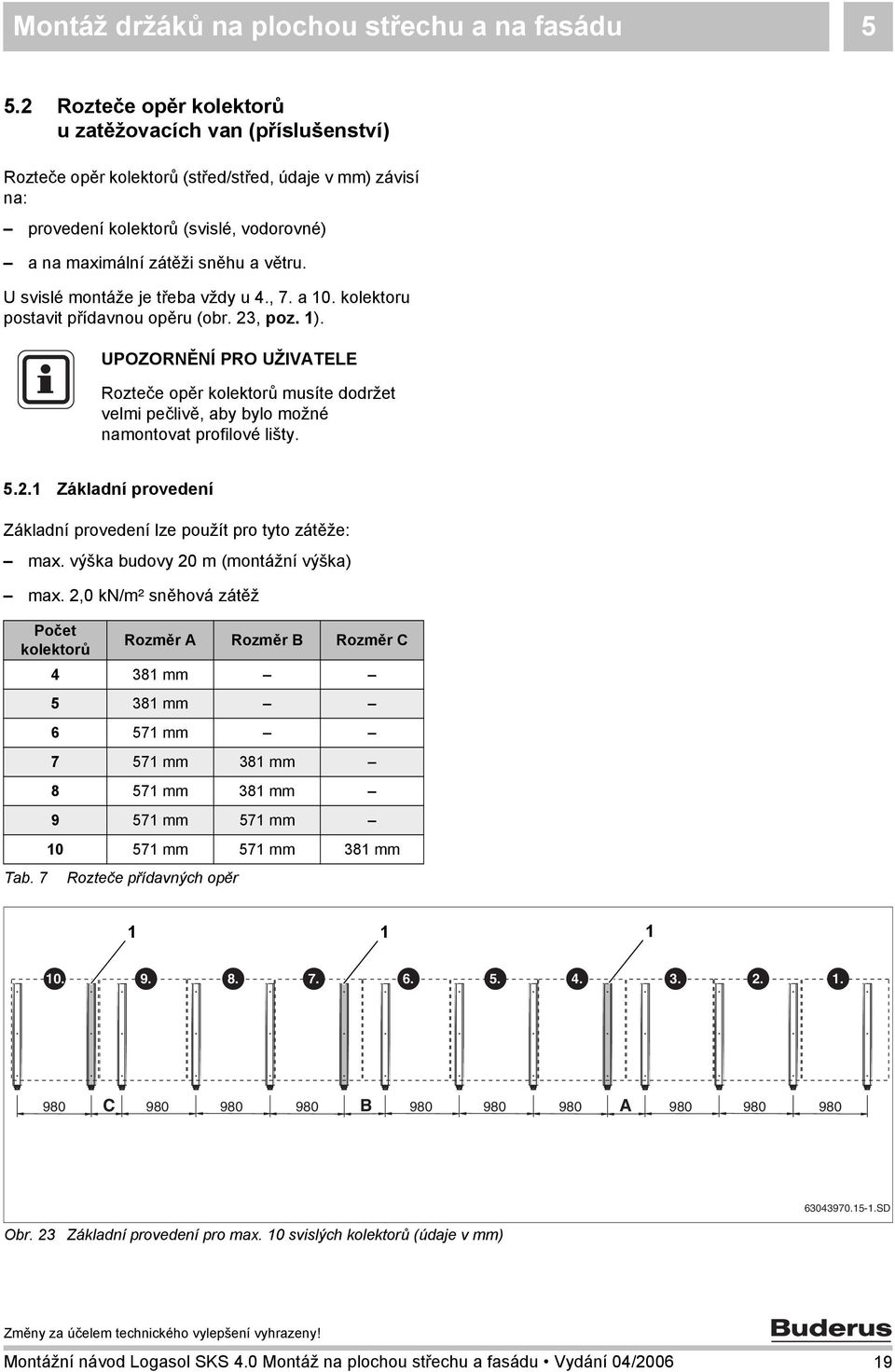

19 Montáž držáků na plochou střechu a na fasádu 5 5. Rozteče opěr kolektorů u zatěžovacích van (příslušenství) Rozteče opěr kolektorů (střed/střed, údaje v mm) závisí na: provedení kolektorů (svislé, vodorovné) a na maximální zátěži sněhu a větru. U svislé montáže je třeba vždy u 4., 7. a 0. kolektoru postavit přídavnou opěru (obr. 3, poz. ). Rozteče opěr kolektorů musíte dodržet velmi pečlivě, aby bylo možné namontovat profilové lišty. 5.. Základní provedení Základní provedení lze použít pro tyto zátěže: max. výška budovy 0 m (montážní výška) max.,0 kn/m² sněhová zátěž Počet kolektorů Rozměr A Rozměr B Rozměr C 4 38 mm Tab mm 6 57 mm 7 57 mm 38 mm 8 57 mm 38 mm 9 57 mm 57 mm 0 57 mm 57 mm 38 mm Rozteče přídavných opěr C B A SD Obr. 3 Základní provedení pro max. 0 svislých kolektorů (údaje v mm) Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 9

20 5 Montáž držáků na plochou střechu a na fasádu Vodorovnou montáž lze provést výhradně s přídavnou opěrou (příslušenství). U vodorovné montáže je nutno pro každý kolektor namontovat 3 kolektorové opěry (obr. 4) Provedení pro maximální zátěže (příslušenství, obr. 5) Pro vyšší zátěže je dodatečně k zatížení zapotřebí použít jištění pomocí lan (str. ) a přídavné lišty (str. 6). Toto provedení lze použít pro tyto zátěže: max. výška budovy 00 m (montážní výška) max. 3,8 kn/m² sněhová zátěž Obr SD Základní provedení pro vodorovné kolektory Rozteče vodorovných opěr kolektorů pro max. zátěže najdete na obr SD Obr SD Provedení pro maximální zátěže, 3 svislé kolektory SD 0 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

21 Montáž držáků na plochou střechu a na fasádu Stabilizace držáků na plochou střechu Následující údaje se vztahují k jednotlivému kolektoru. Základem pro tyto údaje je norma DIN 055, část 4"Předpokládaná zatížení staveb". Aby bylo možné zajistit konstrukci proti posouvání nebo převrácení v důsledku působení větru, existují pro jednotlivý držák na plochou střechu v zásadě 3 možné druhy upevnění: Zajištění držáků na plochou střechu pomocí ukotvení patek (upevnění na straně stavby). Zatížení držáků na plochou střechu betonovými deskami, štěrkem nebo podobným materiálem (nutné zatěžovací vany). Zatížení držáků na plochou střechu betonovými deskami, štěrkem nebo podobným materiálem (nutné zatěžovací vany) a případné dodatečné pojištění pomocí lan. Při každém způsobu upevňování musíte zohledňovat statiku střechy. Se štěrkem v zatěžovací vaně je možné max. zatížení na jeden kolektor ve výši 30 kg (tab. 8). Pro následující tabulku je třeba vzít v úvahu i rozteče a počet přídavných kolektorových opěr (kapitola 5. "Rozteče opěr kolektorů při patním ukotvení na straně stavby"). Výška budovy Rychlost větru Ukotvení počet a druh šroubů Stabilizace jednoho kolektoru Zatížení Zajištění lany zajištění proti překlopení zajištění proti skluzu hmotnost hmotnost maximální tažná síla (např. betonových desek) (např. betonových desek) na lana 0m až 8m 0km/h M8/8.8 70kg 80kg,6 kn od 8 m do 0 m 9 km/h M8/ kg 30 kg,5 kn od 0 m do 00 m 5 km/h 3 M8/ kg 3,3 kn Tab. 8 Hodnoty pro potřebné zajištění u jednoho kolektoru Pouze s přídavnou lištou Na každou opěru kolektoru Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

22 5 Montáž držáků na plochou střechu a na fasádu 5.3. Zajištění držáků na ploché střechy pomocí patního ukotvení Držáky na ploché střechy můžete připevnit pomocí patního ukotvení. Jako příklad je zde popsáno upevnění na nosníky tvaru I (obr. 6, poz. 3). Nosnou konstrukci na straně stavby je třeba dimenzovat tak, aby mohly být zachyceny síly větru a sněhu působící na kolektory. Dále musí být na straně stavby možné upevnění, které stabilizuje konstrukci a zároveň nepoškodí střechu. 3 POZOR! POŠKOZENÍ ZAŘÍZENÍ v důsledku úprav provedených na konstrukci držáků na ploché střechy. Neprovrtejte např. profily držáků na plochou střechu SD 563 (353) Obr. 6 Držák na plochou střechu na nosnících tvaru I, rozměry v mm (hodnota v závorce = vodorovné provedení) 563 (353) Rozteče děr spodního profilu (obr. 6, poz. ) přeneste na nosník tvaru I a vyvrtejte příslušné otvory. Šrouby (viz tab. 8 a obr. 6, poz. ) prostrčte skrz profily a nosníky tvaru I a pomocí podložky a matice sešroubujte Pojištění držáku na plochou střechu zatížením Postavte opěry kolektorů (viz kapitola 5. "Rozteče opěr kolektorů při patním ukotvení na straně stavby"). Zatěžovací vany (obr. 7, poz. ) položte do spodních profilů (obr. 7, poz. ) a do sebe vzájemně (obr. 7, poz. 3). Do zatěžovacích van položte betonové desky nebo podobný materiál (potřebná hmotnost viz tab. 8). Obr. 7 Na každý kolektor 4 zatěžovací vany SD Dodatečné zajištění držáků na plochou střechu lany Zatížené držáky na plochou střechu můžete dodatečně zajistit lany. Zajištění lany zvolte podle očekávaných zátěží (viz tab. 8). Každý kolektor připevněte na straně stavby alespoň drátěnými lany (obr. 8, poz. ) na šroub spodního profilu a na vhodném místě střechy. Obr. 8 Držáky na plochou střechu zajištěné lany SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

23 Montáž držáků na plochou střechu a na fasádu Montáž fasádových držáků Vodorovné opěry kolektorů lze použít i pro montáž na fasádu. OHROŽENÍ ŽIVOTA VÝSTRAHA! zřícením kolektorů v důsledku nesprávného použití. Pro montáž na fasádu jsou přípustné pouze vodorovné opěry kolektorů. Montáž na fasádu je přípustná pouze do maximální výšky budovy 0 m (rychlost větru = 9 km/h) a do maximální sněhové zátěže,0 kn/m². Každá opěra kolektoru musí být připevněna 3 šrouby (tab. 9) umístěnými do pro ně určených otvorů. Montáž je přípustná na uzavřené fasádě, která nepropouští vítr. Obr. 9 Držák na fasádu SD Před montáží držáku na fasádu ověřte nosnost stěny, na niž se má provést upevnění (podkladu). Popř. přizvěte statika. Charakter držáku na fasádu neupravujte. V mezerách držáku na fasádu neskladujte žádné předměty. Na kolektory neupevňujte žádné opláštění. Připevnění dimenzujte tímto způsobem: Instalace na stěně 3 železobeton min. B5 (min. 0 mm) nosná konstrukce z oceli (např. nosníky tvaru I) Tab. 9 Upevňovací prostředky Šrouby/hmoždinky na každou opěru kolektoru 3 kotva UPAT MAX Express, typ MAX 8 (A4) a 3 podložky podle normy DIN 90 3 Hilti HST-HCR-M8 nebo HST-R-M8 a 3 podložky podle normy DIN 90 Odstup od okraje fasády >00mm >00mm 3 M8 (4.6) a podložky podle normy DIN 90 Každý šroub/hmoždinka musí být schopen snést zatížení minimálně,63 kn příp. vertikální sílu (střižnou sílu) minimálně,56 kn. 3 průměr šroubu = vnější průměr podložky. 3 Zdivo na vyžádání. Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 3

24 5 Montáž držáků na plochou střechu a na fasádu Každou opěru kolektoru připevněte na fasádu 3 šrouby (viz tab. 9, obr. 30, poz. ) vedle sebe Obr. 30 Instalace opěr kolektoru na fasádu pro dva kolektory (údaje v mm) SD 4 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

25 Montáž držáků na plochou střechu a na fasádu Montáž profilových lišt Profilové lišty je třeba vzájemně spojit pomocí zasouvacích spojek. Pro každý kolektor je určena jedna horní a jedna spodní profilová lišta Spojení profilových lišt Zasouvací spojku (obr. 3, poz. ) nasuňte až k dorazu do obou profilových lišt (obr. 3, poz. ). Pro aretaci utáhněte oba předmontované kolíky se závitem M0 (obr. 3, poz. 3) v zasouvací spojce pomocí klíče SW Montáž profilových lišt Obr. 3 Spojení profilových lišt SD 3 Umístění profilových lišt je závislé na svislém nebo vodorovném provedení a na roztečích kolektorových opěr. Upevňování profilových lišt u patního ukotvení začněte takto: svislé: základní provedení Vyrovnání: střední otvor nástrčného spojení (obr. 3, poz. ) Ukotvení přídavná opěra Vyrovnání:. podélný otvor zprava (obr. 3, poz. 3) Vyrovnání: 3. podélný vodorovné: otvor zprava -- (obr. 3, poz. ) Tab. 0 Vyrovnání spodních a horních profilových lišt u patních ukotvení Obr SD Vyrovnání profilových lišt při ukotvení na patky ze strany stavby 3 Upevňování profilových lišt u zatěžovacích van začněte takto: svislé: vodorovné: Zatěžovací vany kolektory 3 až 0 kolektorů Vyrovnání: střední otvor nástrčného spojení (obr. 33, poz. ) Vyrovnání:. podélný otvor zprava (obr. 33, poz. 3) Vyrovnání: 6. podélný otvor zprava (obr. 33, poz. ) Vyrovnání:. podélný otvor zprava (obr. 33, poz. 3) Tab. Vyrovnání spodních a horních profilových lišt u zatěžovacích van Obr SD Vyrovnání profilových lišt u zatěžovacích van Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 5

26 5 Montáž držáků na plochou střechu a na fasádu Předmontované profilové lišty pouze lehce dotáhněte (obr. 34, poz. ) šrouby M8 x 0 (obr. 34, poz. ), aby je ještě bylo možné vyrovnat. Horní a dolní profilovou lištu vyrovnejte po straně do jedné roviny. Šrouby dotáhněte Montáž dodatečných profilových lišt (příslušenství) Je-li pole kolektoru vystaveno vyšším zátěžím (výška budovy popř. montážní výška přesahuje 0 m a/nebo sněhová zátěž je vyšší než,0 kn/m²), je nutné namontovat přídavné lišty. Přídavné profilové lišty upevněte, jak popisuje kapitola 5.5. "Montáž profilových lišt", ve středním otvoru profilu (obr. 35, poz. ). Profilové lišty vyrovnejte na straně do jedné roviny. Šrouby dotáhněte. Obr SD Montáž profilových lišt (zde: pro svislé kolektory) Montáž protiskluzových pojistek Obr. 35 Montáž dodatečné profilové lišty SD Aby byly kolektory chráněné před sklouznutím, musíte na jeden kolektor připevnit na spodních profilových lištách protiskluzové pojistky. Protiskluzové pojistky (obr. 36, poz. 3) v podélných otvorech ležících uvnitř (obr. 36, poz. ) zasuňte na profilové lišty, dokud nezaskočí (obr. 36, poz. ). 3 Obr. 36 Poz. : Poz. : Poz. 3: Zavěšení protiskluzových pojistek Upevňovací otvory pro protiskluzové pojistky Zaklesnutí protiskluzové pojistky Protiskluzová pojistka SD 6 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

27 Montáž kolektorů 6 6 Montáž kolektorů Začnete-li s montáží kolektorů, musíte respektovat níže uvedené bezpečnostní pokyny a upozornění pro uživatele. OHROŽENÍ ŽIVOTA pádem osob nebo dílů ze střechy. VÝSTRAHA! Při všech pracích na střeše učiňte odpovídající opatření k zamezení nehod. Při všech pracích na střeše se jistěte proti pádu. Noste stále osobní ochranný oděv a ochranné pomůcky. Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady akolektorů. Obr SD Pohled na montáž kolektorů na plochou střechu NEBEZPEČÍ ÚRAZU při přerušení prací. POZOR! Zajistěte kolektory proti pádu. Stabilizujte pole kolektorů. POŠKOZENÍ ZAŘÍZENÍ v důsledku poškozených těsnicích ploch. POZOR! Pryžové čepičky na přípojkách kolektoru odstraňte teprve těsně před montáží. Pro montáž použijte zvedací zařízení pro pokrývače, dostatečně nosné trojbodové přísavné držáky nebo speciální držadla, která jsou k dostání jako příslušenství (usnadňují zvedání). Obr. 38 Pohled na montáž na fasádu SD Během přepravy nebo montáže mohou nezajištěné kolektory spadnout. Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 7

28 6 Montáž kolektorů 6. Příprava montáže kolektorů Před zahájením vlastní montáže na střeše můžete uzavírací hlavice předmontovat na zemi, abyste si usnadnili práci na střeše. 4 Pro zajištění uzavíracích hlavic (a později též vlnovcových spojek a připojovacích trubek) je třeba přípojky opatřit svěrkami. POZOR! POŠKOZENÍ ZAŘÍZENÍ v důsledku netěsností na přípojkách kolektorů. Vlnovcové spojky, připojovací trubky apřípojky kolektorů nesmějí vykazovat žádná poškození a znečištění. Přípojky kolektorů jsou z výrobního závodu za účelem snadnější montáže opatřeny speciálním tukem. Nesmí se použít žádný jiný tuk. 4 Obr. 39 Poz. : Poz. : Poz. 3: Poz. 4: Hydraul. přípojka vpravo max. do 5 kolektorů Vlnovcová spojka Výstupní potrubí Vratné potrubí Uzavírací hlavice SD 6.. Hydraulické připojení Kolektory musejí být namontovány tak, aby průchodky pro uchycení čidla kolektoru (obr. 40, poz. ) byly nahoře. Hydraulická připojovací potrubí lze připojit vpravo (obr. 39) nebo vlevo (obr. 40). V tomto návodu byla připojovací potrubí zobrazena na pravé straně. Vedení potrubí v kolektoru je provedeno jako dvojitý meandr, což umožňuje provedení dvou rozdílných hydraulických přípojek: Jednostranné připojení až 5 kolektorů Můžete provést jednostranné připojení až do velikosti kolektorového pole čítajícího max. 5 kolektorů (obr. 39 a obr. 40). Oboustranné připojení až 0 kolektorů Montuje-li se v jedné řadě více než 5 kolektorů, je třeba hydraulické připojení provést oboustranně (Tichelmannův princip, obr. 4). Oboustranné připojení lze provést také u méně než 6 kolektorů (obr. 4). Obr SD Hydraul. přípojka vlevo max. do 5 kolektorů Obr. 4 Oboustranná hydraulická přípojka SD 8 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

29 Montáž kolektorů Montáž uzavíracích hlavic Pro připojení pole kolektorů nejsou zapotřebí všechny přípojky, a proto musí být uzavřeny. Pryžové čepičky (transportní ochrana) z příslušných přípojek kolektoru demontujte. Na přípojku kolektoru nasuňte uzavírací hlavici s O-kroužky (obr. 4, poz. 3). Svěrku (obr. 4, poz. ) k zajištění přípojky nasaďte přes uzavírací hlavici a přípojku kolektoru. 3 POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku nezajištěných uzavíracích hlavic. Každou uzavírací hlavici zajistěte svěrkou (obr. 4, poz. ). Obr SD Zajištění uzavírací hlavice svěrkou 6. Připevnění kolektorů Upevnění kolektorů na profilové lišty se provádí jednostranným upínákem kolektoru (obr. 43, poz. ) na začátku a na konci kolektorové řady a dvoustrannými upínáky kolektoru (obr. 43, poz. ) mezi kolektory. Sklouznutí kolektoru se dodatečně zabrání prostřednictvím protiskluzových pojistek (obr. 43, poz. 3). Plastové díly na upínácích kolektoru nejsou nosné. Pouze usnadňují montáž. Obr Upevňovací prvky kolektoru SD Zasunutí jednostranných upínáků kolektoru vpravo Jednostranné upínáky kolektoru (obr. 44, poz. ) zasouvejte na pravém konci kolektorového pole do profilových lišt, dokud nezaklesnou do první podélné díry profilové lišty. Jednostranné upínáky kolektorů montujte na levé straně kolektorového pole teprve po namontování posledního kolektoru. Obr. 44 Zasunutí jednostranných upínáků kolektoru SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 9

30 6 Montáž kolektorů Položení prvního kolektoru Kolektor položte na profilové lišty tak, aby průchodka pro uchycení čidla kolektoru byla nahoře. Kolektory začněte na profilové lišty pokládat na pravé straně. POZOR! NEBEZPEČÍ ÚRAZU Montáž kolektorů provádějte vždy ve dvojici. První kolektor položte na profilové lišty a nechejte zapadnout do protiskluzových pojistek (obr. 45, poz. ) (obr. 45). Spodní hrana kolektoru musí ležet v rozevření záchytného háku (obr. 45, poz. ). Kolektor (obr. 46, poz. ) nasuňte opatrně na jednostranný upínák kolektoru a vyrovnejte jej ve vodorovném směru. Jednostranný upínák kolektorů zašroubujte pomocí klíče SW5 (obr. 46, poz. ). Utažením šroubu dojde k vylomení plastového vedení v místech k tomu určených. Obr SD Položení prvního kolektoru na profilové lišty Přidržovač (obr. 46, poz. ) upínáku kolektoru nyní zasahuje do spodní hrany kolektoru. Vložení dvojstranného upínáku kolektoru Dvojstranný upínák kolektoru s maticí napřed vložte do rozevření profilové lišty a nástrčného spojení tak, aby distanční špalík (obr. 47, poz. ) profilovou lištu obepnul. Dvojitý upínák kolektoru posuňte až k rámu kolektoru. Šroub utáhněte teprve tehdy, je-li druhý kolektor přisunutý až k dvojstrannému upínáku kolektoru. Obr SD Sešroubovaný jednostranný upínák kolektoru Obr. 47 Montáž dvojstranného upínáku kolektoru SD 30 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

31 Montáž kolektorů Montáž vlnovcové spojky na první kolektor Z přípojek odstraňte pryžové čepičky. Vlnovcovou spojku (obr. 48, poz. ) nasuňte na levé přípojky prvního kolektoru. Svěrku (obr. 48, poz. ) k zajištění přípojky nasuňte přes vlnovcovou spojku a přípojku kolektoru. Obr SD Montáž vlnovcové spojky na první kolektor 6.. Položení druhého kolektoru Druhý kolektor nechejte sklouznout do protiskluzové pojistky. POŠKOZENÍ ZAŘÍZENÍ v důsledku poškození vlnovcové spojky. POZOR! Nepoužívejte žádné pomocné nástroje, jako jsou např. kleště (obr. 49, poz. ). Mohly by vlnovcovou spojku zničit. 3 Druhý kolektor nasuňte na první kolektor tak, aby se přípojky kolektoru zasunuly do předmontovaných vlnovcových spojek (obr. 49, poz. ) prvního kolektoru. Druhou svěrku (obr. 49, poz. 3) nastrčte přes vlnovcovou spojku a přípojku kolektoru. POŠKOZENÍ ZAŘÍZENÍ Obr. 49 Nasunutí druhého kolektoru na první SD POZOR! v důsledku nezajištěných vlnovcových spojek a uzavíracích hlavic. Každou uzavírací hlavici zajistěte jednou svěrkou a každou vlnovcovou spojku dvěma svěrkami (obr. 50, poz. ) SD Obr. 50 Vlnovcová spojka zajištěná svěrkami Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 3

32 6 Montáž kolektorů Šroub oboustranného upínáku kolektorů utáhněte pomocí klíče SW5. Utažením šroubu dojde k vylomení plastových můstků v místech k tomu určených. Spodní držák (obr. 5, poz. ) upínáku kolektorů nyní zasahuje do spodní hrany kolektoru. U všech ostatních kolektorů postupujte tak, jak bylo popsáno výše. Montáž jednostranného upínáku kolektoru vlevo Jsou-li namontovány všechny kolektory, lze připevnit oba zbývající jednostranné upínáky kolektoru. Jednostranné upínáky kolektorů (obr. 5, poz. ) posuňte do horní a spodní profilové lišty. Upínák kolektoru přisuňte až k rámu kolektoru aklíčem SW5 sešroubujte (obr. 5, poz. ). Spodní držák (obr. 5, poz. ) upínáku kolektorů nyní zasahuje do spodní hrany kolektoru. Obr SD Dvojstranný upínák kolektoru mezi kolektory Utažením šroubu dojde k vylomení plastového vedení v místech k tomu určených. Obr. 5 Jednostranný upínák kolektoru vlevo SD 3 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

33 Připojení čidla kolektoru 7 7 Připojení čidla kolektoru Čidlo kolektoru je přiloženo ke kompletní stanici popř. k regulaci. Dodržujte místo instalace čidla u jednořadých a dvouřadých kolektorových systémů (obr. 53). A B POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku vadného kabelu čidla. Kabel příp. chraňte před možným poškozením (např. před ohryzáním kunou) SD Místo instalace Obr. 53 Místo instalace čidla kolektoru (schematické znázornění) Čidlo kolektoru je třeba namontovat do kolektoru spřipojeným výstupním potrubím (obr. 53, poz. ). Místo instalace (obr. 53, poz. A) u jednořadých kolektorových systémů. Poz. : Poz. : Vratné potrubí Výstupní potrubí Místo instalace (obr. 53, poz. B) u dvouřadých systémů kolektorů. Montáž čidla kolektoru Pro bezchybnou funkci solárního zařízení je nutné, aby čidlo kolektoru (obr. 54, poz. ) bylo zasunuto až na doraz do jímky čidla (odpovídá cca 50 mm). Čidlem kolektoru nebo šroubovákem prorazte těsnicí vrstvu průchodky čidla (obr. 54, poz. 3). Svěrné šroubení (obr. 54, poz. ) zašroubujte do průchodky čidla. Čidlo kolektoru zasuňte cca 50 mm hluboko do jímky čidla (až na doraz). 3 Svěrné šroubení (obr. 54, poz. ) utáhněte, přitom si případně přidržujte čidlo. 50 mm Kollektor Pokud jste prorazili průchodku čidla (obr. 54, poz. 3) nesprávného kolektoru, musíte ji utěsnit zátkou z připojovací sady. Nejprve musíte pomocí kabelového šroubení (obr. 54, poz. ) odstranit matici nacházející se v průchodce čidla. Obr. 54 Poz. : Poz. : Poz. 3: Zasunutí kolektorového čidla do kolektoru Čidlo kolektoru Svěrné šroubení Průchodka pro čidlo SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 33

34 8 Připojení sběrných potrubí 8 Připojení sběrných potrubí Informace o instalaci sběrných potrubí najdete v návodu k montáži kompletní stanice. POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku netěsností na přípojce kolektoru z důvodů tepelných pohybů. Výstupní potrubí na straně stavby (obr. 55, poz. ) veďte podél kolektoru, nikoliv kolmo dolů. Obr. 55 Poz. : Poz. : Přivedení sběrných potrubí ke poli kolektorů Výstupní potrubí Vratné potrubí SD 8. Montáž držáku pro výstupní potrubí Pomocí držáku můžete na kolektor upevnit izolované výstupní potrubí. Doporučujeme Vám použití běžných trubních objímek (obr. 56, poz. ) kupevnění sběrných potrubí na závit M8 držáku (obr. 56, poz. ). Průměr trubní objímky zvolte podle vnějšího průměru výstupního potrubí včetně jeho izolace. Držák (obr. 56, poz. 3) nastrčte na rám kolektoru aklíčem SW5 dotáhněte šroub. Izolované potrubí připevněte na straně stavby k držáku. Obr. 56 Poz. : 3 Upevnění držáku na rám kolektoru Trubní objímka (na straně stavby) SD Poz. : Závit M8 Poz. 3: Držák 34 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

35 Připojení sběrných potrubí 8 8. Odvzdušnění tlakovým plněním Je-li odvzdušnění solárního zařízení prováděno tlakovým plnicím čerpadlem, nemusí být na střeše žádný odvzdušňovač. Pryžové čepičky (transportní ochrana) z příslušných přípojek kolektoru demontujte. Koleno (obr. 57, poz. ) nasuňte se svěrným kroužkem a převlečnou maticí na přípojku kolektoru. Koleno zajistěte svěrkou (obr. 57, poz. ). U vratného potrubí postupujte stejně. 3 4 Obr. 57 Poz. : Poz. : Poz. 3: Poz. 4: Montáž výstupního potrubí (bez odvzdušňovače na střeše) Svěrka Koleno Svěrný kroužek 8 mm Převlečná matice pro svěrný kroužek SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 35

36 8 Připojení sběrných potrubí 8.3 Odvzdušnění pomocí odvzdušňovače (příslušenství) Chcete-li solární zařízení odvzdušňovat automatickým odvzdušňovačem (příslušenství) v nejvyšším bodě zařízení, musíte výstupní potrubí instalovat se stoupáním k odvzdušňovači (obr. 58, poz. ) a vratné potrubí se stoupáním k poli kolektorů (obr. 58). Vyhněte se četným změnám směru. Při každé změně směru dolů a pak znovu nahoru musíte nainstalovat jeden vzdušník s odvzdušňovačem. Obr. 58 Poz. : Poz. : Pohled na vzdušník s odvzdušňovačem pro připojení výstupu Čidlo kolektoru Automatický odvzdušňovač na střeše SD U solárních zařízení vždy doporučujeme použití celokovových odvzdušňovačů, protože dokáží odolat vyskytujícím se teplotám. Funkce uzavíracího šroubu a ochranné čepičky automatického odvzdušňovače Solární zařízení se odvzdušňuje otevřením uzavíracího šroubu. Aby otevřeným uzavíracím šroubem nemohla do solárního zařízení vniknout vlhkost, musí být za provozu na uzavíracím šroubu vždy ochranná čepička (obr. 59, poz. ). Odvzdušňovač otevřete tak, že uzavírací šroub povolíte o jednu otáčku Obr SD Univerzální odvzdušňovací sada Objem dodávky univerzální odvzdušňovací sady (obr. 59): Poz. : Ochranná čepička (uzavírací šroub) Poz. : Automatický odvzdušňovač Poz. 3: Kulový kohout Poz. 4: Těsnění Poz. 5: Odvzdušňovací válec Poz. 6: Dvojitá vsuvka s O-kroužkem Poz. 7: Vsuvka R¾ Poz. 8: Převlečná matice (zde není nutná) Poz. 9: Těsnění (zde není nutné) Poz. 0: Karosářská podložka (zde není nutná) Poz. : Svěrná podložka (zde není nutná) 36 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

37 Připojení sběrných potrubí 8 Montáž odvzdušňovače Vsuvku (obr. 60, poz. 6) a dvojitou vsuvku (obr. 60, poz. 4) našroubujte do odvzdušňovacího válce (těsnění O-kroužkem). Vzdušník (obr. 60, poz. 5) se vsuvkou nasuňte na přípojku kolektoru a pojistěte svěrkou. Sběrné potrubí připojte na šroubení se svěrným kroužkem (8 mm) (obr. 60, poz. ). Obr. 60 Poz. : Poz. : Poz. 3: Poz. 4: Poz. 5: Poz. 6: 6 Připojení odvzdušňovače Svěrka Převlečná matice pro 8 mm šroubení se svěrným kroužkem Svěrný kroužek Dvojitá vsuvka s O-kroužkem Odvzdušňovací válec Vsuvka SD 8.4 Spojení dvou řad Pro spojení dvou řad kolektorů (obr. 6, poz. ) potřebujete druhou připojovací sadu. Jednotlivé díly namontujte tak, jak popisuje kapitola 8. "Odvzdušnění tlakovým plněním". Spojení na straně stavby mezi řadami kolektorů vytvořte měděnou trubkou. Obr. 6 Dvě řady kolektorů za sebou SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 37

38 9 Závěrečné práce 9 Závěrečné práce 9. Kontrola instalace POZOR! POŠKOZENÍ ZAŘÍZENÍ v důsledku koroze, zůstanou-li v solárním zařízení po výplachu nebo tlakové zkoušce delší dobu zbytky vody. Solární zařízení uveďte do provozu bezprostředně po výplachu / tlakové zkoušce solární látkou Solarfluid (údaje o výplachu / tlakové zkoušce viz návod pro kompletní stanici). Jinak provádějte výplach / tlakovou zkoušku později. 9. Izolace připojovacího a sběrného potrubí Přiloženou izolaci (délka 70 mm) nařežte na kusy dlouhé 88 mm a nasaďte kolem vlnovcových spojek mezi kolektory. Tepelná izolace sběrného potrubí při vnitřní a vnější montáži na straně stavby K izolaci potrubí venku použijte materiál odolávající vysokým teplotám a UV záření. K izolaci potrubí uvnitř použijte materiál odolný proti vysokým teplotám. Izolace popř. chraňte před ptáky. Závěrečné práce provádějte teprve tehdy, byly-li provedeny uvedené kontroly. Kontrolní práce Jsou vlnovcové spojky, uzavírací hlavice apřipojovací kolena zajištěny svěrkami? Jsou veškeré opěry kolektoru spojené profilovými lištami? Jsou protiskluzové pojistky namontovány a zaklesnuty v profilové liště? Je čidlo zasunuté až na doraz a zajištěno svěrným šroubením? Byla provedena tlaková zkouška a těsní všechny přípojky (viz návod ke kompletní stanici)? Provádíte-li odvzdušňování solárního zařízení automatickým odvzdušňovačem (příslušenství), musíte po odvzdušnění uzavřít kulový kohout (viz návod k montáži kompletní stanice). 38 Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006

39 Stručný návod na patní ukotvení a tlakové plnění 0 0 Stručný návod na patní ukotvení a tlakové plnění Tento návod slouží pouze jako přehled prací, které je nutno vykonat. Postupujte bezpodmínečně podle podrobných popisů prací na uvedených stranách a dodržujte všechny bezpečnostní pokyny a upozornění pro uživatele. Montáž opěr a profilových lišt. Vsunutí teleskopických kolejniček podle zvoleného str. 3 úhlu sklonu do sebe a upevnění.. Vyvrtání otvorů do nosníků tvaru I (nebo podobných) str. upevnění opěry kolektorů šrouby. 3. Vzájemné spojení profilových lišt a nasouvacích str. 5 spojek. 4. Upevnění profilových lišt na opěry kolektorů. str Vyrovnání profilových lišt po straně do jedné roviny. str Montáž protiskluzových pojistek do obou vnitřních podélných děr spodních profilových lišt. str Obr. 6, Montáž na plochou střechu 8, SD Příprava montáže kolektorů 7. Nasunutí uzavíracích hlavic na nevyužité přípojky a jejich pojištění svěrkami. str Připevnění kolektorů 8. Nasunutí jednostranných upínáků kolektorů vpravo do str. 9 profilových lišt. 9. Položení prvního kolektoru vpravo na profilové lišty str. 30 a nasunutí na upínák kolektoru. 0. Sešroubování upínáku kolektoru vpravo. str. 30. Vložení dvojstranného upínáku kolektoru do profilové str. 30 lišty a jeho nasunutí na první kolektor.. Nasunutí vlnovcových spojek na přípojky prvního str. 3 kolektoru a jejich pojištění svěrkami. 3. Nasunutí druhého kolektoru na kolektor první a jeho str. 3 pojištění svěrkami. 4. Utažení šroubů dvojstranných upínáků kolektoru. str U všech dalších kolektorů je postup stejný. str Montáž jednostranných upínáků kolektoru vlevo. str. 3 Obr Hydraulické připojení SD 7 0 Připojení sběrných potrubí 7. Nasunutí čidla kolektoru až na doraz do kolektoru str. 33 spolu s připojovaným výstupním potrubím a sešroubování. 8. Nasunutí držáku výstupního potrubí na rám kolektoru str. 34 a sešroubování. 9. Upevnění kolena s převlečnou maticí a svěrným str. 35 kroužkem na přípojku výstupu a zpátečky. 0. Zajištění kolena svěrkami. str. 35. Provedení kontroly instalace. str. 38. Izolace sběrného vedení pomocí materiálu str. 38 odolávajícího UV záření a vysokým teplotám. 8 9 Obr. 64 Montáž čidla kolektoru a připojovacích dílů SD Montážní návod Logasol SKS 4.0 Montáž na plochou střechu a fasádu Vydání 04/006 39
