1 4 554 Elektromotorické pohony pro ventily se zdvihem 2 mm SQX32 SQX82 SQX32 napájecí napětí AC 23 V, 3-polohové řízení SQX82 napájecí napětí AC 24 V, 3-polohové řízení napájecí napětí AC 24 V, DC V, 4 2mA, Ω Více informací viz Nastavení řídicích signálů pro na straně 4 Ovládací síla 7 N Přímá montáž pohonu na ventil, není třeba žádné nastavování Volitelný pomocný kontakt nebo potenciometr Ruční přestavování a indikace polohy SQX82 U a U s UL certifikátem Použití Pro ovládání přímých a trojcestných ventilů Siemens typových řad VVF, VVG4, VXF a VXG4 se zdvihem 2 mm pro regulaci na straně vody pro chladicí, studenou a teplou vodu ve vytápěcích, větracích a klimatizačních okruzích CMN4554cz Building Technologies HVAC Products

2 Přehled typů Typ Napájecí napětí Řídící signál Přestavovací čas (otvírání a zavírání) SQX32 SQX323 SQX82 SQX823 AC 23 V AC 24 V 3-polohový DC V a / nebo Ω, DC 4 2 ma 5 s 35 s 5 s 35 s 35 s Speciální verze pohonů SQX82 a s certifikátem UL jsou označeny příponou U (např U) Příslušenství Typ Popis Pro pohony Lze namontovat ) ASC95 Pomocný kontakt x ASC95 nebo ASC94 Dvojitý pomocný kontakt SQX32, SQX82 x ASZ74 nebo ASZ74 Pomocný kontakt a potenciometr Ω x ASC94 ASZ65 Vyhřívání vřetene AC 24 V SQX32, SQX82, x ASZ65 Objednávání Dodávka Příklad: ) Do pohonu může být současně namontován pouze kus příslušenství Výjimka: vyhřívání vřetene ASZ65 se montuje na vřeteno mezi pohon a ventil Při objednávání uveďte počet kusů, název a typ produktu a požadované příslušenství 2 pohonů SQX32 a 2 pomocných kontaktů ASC95 Pohony, ventily a příslušenství se dodávají jako samostatné položky Kombinace přístrojů Pohony SQX jsou určeny pro ovládání následujících přímých a trojcestných ventilů Siemens: Typ DN Tlaková třída PN [bar] 2-cestné ventily VV (regulační nebo bezpečnostní uzavírací ventily) k vs [m 3 /h] Katalogový list VVF2 přírubové 6,9 N VVF3 přírubové 5 N432 VVF4 přírubové 5 8,9 N433 VVF4 přírubové / 3 N434 VVG4 závitové 5 5,63 4 N4363 VVF52 přírubové ,6 25 N cestné ventily VX (regulační ventily pro «směšování» a «rozdělování») VXF2 přírubové 6,9 N VXF3 přírubové 5 N442 VXF4 přírubové 5 8,9 N443 VXF4 přírubové 6,9 3 N VXG4 závitové,6 4 N4463 Maximální dovolené tlakové diference p max a zavírací tlaky p s na ventilu s pohonem lze nalézt v katalogových listech pro příslušné ventily 2/ Building Technologies Elektromotorické pohony CMN4554cz HVAC Products 24927

3 Konstrukce SQX32, SQX82, : Knoflík ručního ovládání 2 Svěrka pro montáž na vřeteno ventilu 3 Indikátor polohy (od do ) 4 Konzola Z 4 SQX32, SQX82 : : 4554Z2 5 S3 4554Z Y N V 4-2mA LOG LIN Ω U M R Y G G 5 Místo pro montáž pro pomocný kontakt nebo pro dvojitý pomocný kontakt nebo pro pomocný kontakt a potenciometr 6 Připojovací svorkovnice 7 Spojovací šroub (pro SQX32) 8 Tlačítko S3 (kalibrace) 9 LED, červ / zel (indikace provozního stavu) Připojovací svorkovnice Přepínače DIL přepínač S: přepínač průtokové charakteristiky «LOG» / «LIN» *) přepínač S2: přepínač signálu na Y a R «- V, 4-2 ma» / «Ω» *) *) výrazný tisk = tovární nastavení SQX32, SQX82 3-polohové řízení signály na svorkách Y, R: DC V a/nebo Ω, DC 42 ma Reverzní synchronní motor je řízen 3-polohovým signálem buď na svorce Y nebo a přes převodový mechanismus, který je odolný proti zablokování a přes ozubenou tyč generuje požadovaný zdvih Napětí na Y: vřeteno pohonu se vysouvá, ventil otvírá Napětí na : vřeteno pohonu se zasouvá, ventil zavírá Y at bez napětí: vřeteno pohonu zůstane v příslušné poloze Pohon je řízen signály na svorkách Y a/nebo R Tento signál řídí synchronní motor elektronickým mikroprocesorem Motor přes převodový mechanismus, který je odolný proti zablokování a přes ozubenou tyč, generuje požadovaný zdvih Zvyšující se signál Y, R: vřeteno pohonu se vysouvá, ventil otvírá Snižující se signál Y, R: vřeteno pohonu se zasouvá, ventil zavírá Konstantní signál Y, R: vřeteno pohonu zůstane v příslušné poloze Provoz s protimrazovou ochranou, viz strana 4 Nastavení průtokové charakteristiky (S) Průtoková charakteristika může být změněna DIL přepínačem S z «ekviprocentní» (tovární nastavení, S = ) na «lineární» 2 DIL přepínač S tovární nastavení Z Z22 Průtoková charakteristika «ekviprocentní» log «lineární» lin Building Technologies Elektromotorické pohony CMN4554cz HVAC Products /

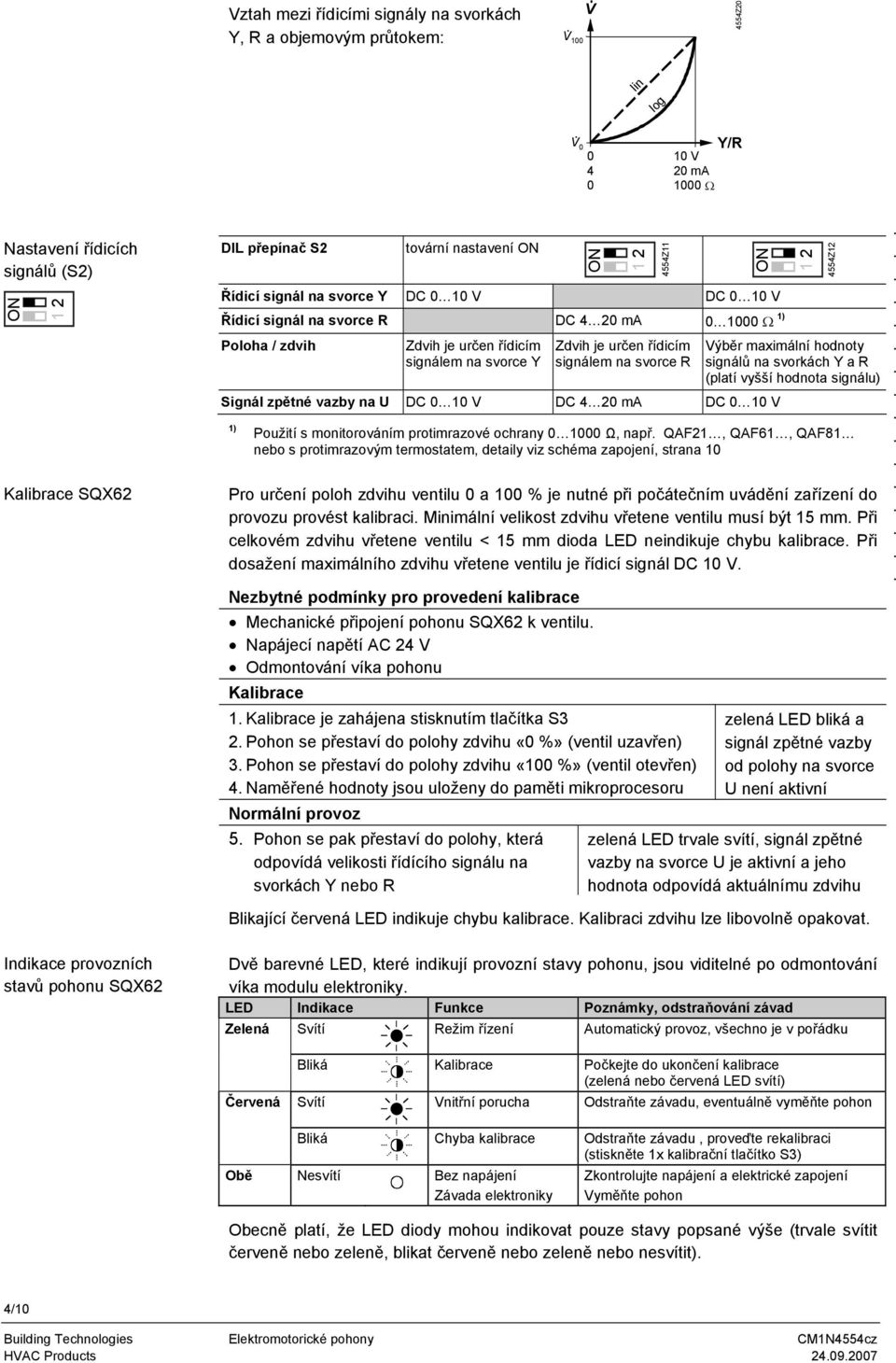

4 lin log Vztah mezi řídicími signály na svorkách Y, R a objemovým průtokem: V V 4554Z2 V 4 Y/R V 2 ma Ω Nastavení řídicích signálů (S2) 2 Kalibrace DIL přepínač S2 tovární nastavení Řídicí signál na svorce Y DC V DC V Řídicí signál na svorce R DC 4 2 ma Ω ) Poloha / zdvih Zdvih je určen řídicím signálem na svorce Y Z Zdvih je určen řídicím signálem na svorce R Signál zpětné vazby na U DC V DC 4 2 ma DC V ) Z2 Výběr maximální hodnoty signálů na svorkách Y a R (platí vyšší hodnota signálu) Použití s monitorováním protimrazové ochrany Ω, např QAF2, QAF6, QAF8 nebo s protimrazovým termostatem, detaily viz schéma zapojení, strana Pro určení poloh zdvihu ventilu a % je nutné při počátečním uvádění zařízení do provozu provést kalibraci Minimální velikost zdvihu vřetene ventilu musí být 5 mm Při celkovém zdvihu vřetene ventilu < 5 mm dioda LED neindikuje chybu kalibrace Při dosažení maximálního zdvihu vřetene ventilu je řídicí signál DC V Nezbytné podmínky pro provedení kalibrace Mechanické připojení pohonu k ventilu Napájecí napětí AC 24 V Odmontování víka pohonu Kalibrace Kalibrace je zahájena stisknutím tlačítka S3 2 Pohon se přestaví do polohy zdvihu «%» (ventil uzavřen) 3 Pohon se přestaví do polohy zdvihu «%» (ventil otevřen) 4 Naměřené hodnoty jsou uloženy do paměti mikroprocesoru Normální provoz 5 Pohon se pak přestaví do polohy, která odpovídá velikosti řídícího signálu na svorkách Y nebo R zelená LED bliká a signál zpětné vazby od polohy na svorce U není aktivní zelená LED trvale svítí, signál zpětné vazby na svorce U je aktivní a jeho hodnota odpovídá aktuálnímu zdvihu Blikající červená LED indikuje chybu kalibrace Kalibraci zdvihu lze libovolně opakovat Indikace provozních stavů pohonu Dvě barevné LED, které indikují provozní stavy pohonu, jsou viditelné po odmontování víka modulu elektroniky LED Indikace Funkce Poznámky, odstraňování závad Zelená Svítí Režim řízení Automatický provoz, všechno je v pořádku Bliká Kalibrace Počkejte do ukončení kalibrace (zelená nebo červená LED svítí) Červená Svítí Vnitřní porucha Odstraňte závadu, eventuálně vyměňte pohon Bliká Chyba kalibrace Odstraňte závadu, proveďte rekalibraci (stiskněte x kalibrační tlačítko S3) Obě Nesvítí Bez napájení Závada elektroniky Zkontrolujte napájení a elektrické zapojení Vyměňte pohon Obecně platí, že LED diody mohou indikovat pouze stavy popsané výše (trvale svítit červeně nebo zeleně, blikat červeně nebo zeleně nebo nesvítit) 4/ Building Technologies Elektromotorické pohony CMN4554cz HVAC Products 24927

5 Vlastnosti a výhody pohonů SQX Elektromotorický pohon, bezúdržbová konstrukce Reverzní synchronní motor Převodový mechanismus odolný proti zablokování se samomaznými ložisky Momentové koncové spínače Ruční přestavování s automatickým resetem do regulačního režimu Příslušenství Pomocný kontakt ASC95: Dvojitý pomocný kontakt ASC94: 4554Z4 4554Z6 Nastavitelná mez sepnutí Nastavitelná mez sepnutí Pomocný kontakt s potenciometrem ASZ74: Vyhřívání vřetene ASZ65: 4554Z5 Nastavitelná mez sepnutí 4554Z7 Pro teploty média pod C Montáž na vřeteno mezi ventil a pohon Další informace jsou uvedeny v kapitole «Technické údaje» Projektování Elektrické zapojení proveďte ve shodě s místními předpisy na elektrickou instalaci a také s vnitřním a schématickým zapojením Upozornění Upozornění Platné bezpečnostní předpisy a omezení k zajištění bezpečnosti osob a majetku musí být vždy dodrženy! Vyhřívání vřetene ASZ65 zamezuje při teplotách média pod C zamrznutí vřetene ventilu Z bezpečnostních důvodů má vyhřívání vřetene napájecí napětí AC 24 V a příkon 3 W Při použití tohoto příslušenství neizolujte konzolu pohonu a vřeteno ventilu, aby byla zajištěna cirkulace vzduchu Nedotýkejte se horkých částí bez ochranných pomůcek, aby nedošlo k popálení Nedodržením výše uvedených zásad může dojít k nehodě nebo vzniku požáru! Přípustné teploty jsou uvedeny v kapitole «Technické údaje» Při použití pomocného kontaktu by měl být bod jeho přepnutí uveden ve schématu zařízení Každý pohon musí být řízen příslušným regulátorem (viz kapitola «Schémata zapojení») Montáž Návod k montáži i k provozu je vyznačen na zadní straně krytu pohonu Návody k montáži jednotlivých příslušenství jsou přiloženy k příslušnému balení Příslušenství Montážní návody Příslušenství Montážní návody ASC95 G ASZ65 M ASC94 G ASZ74 G Building Technologies Elektromotorické pohony CMN4554cz HVAC Products /

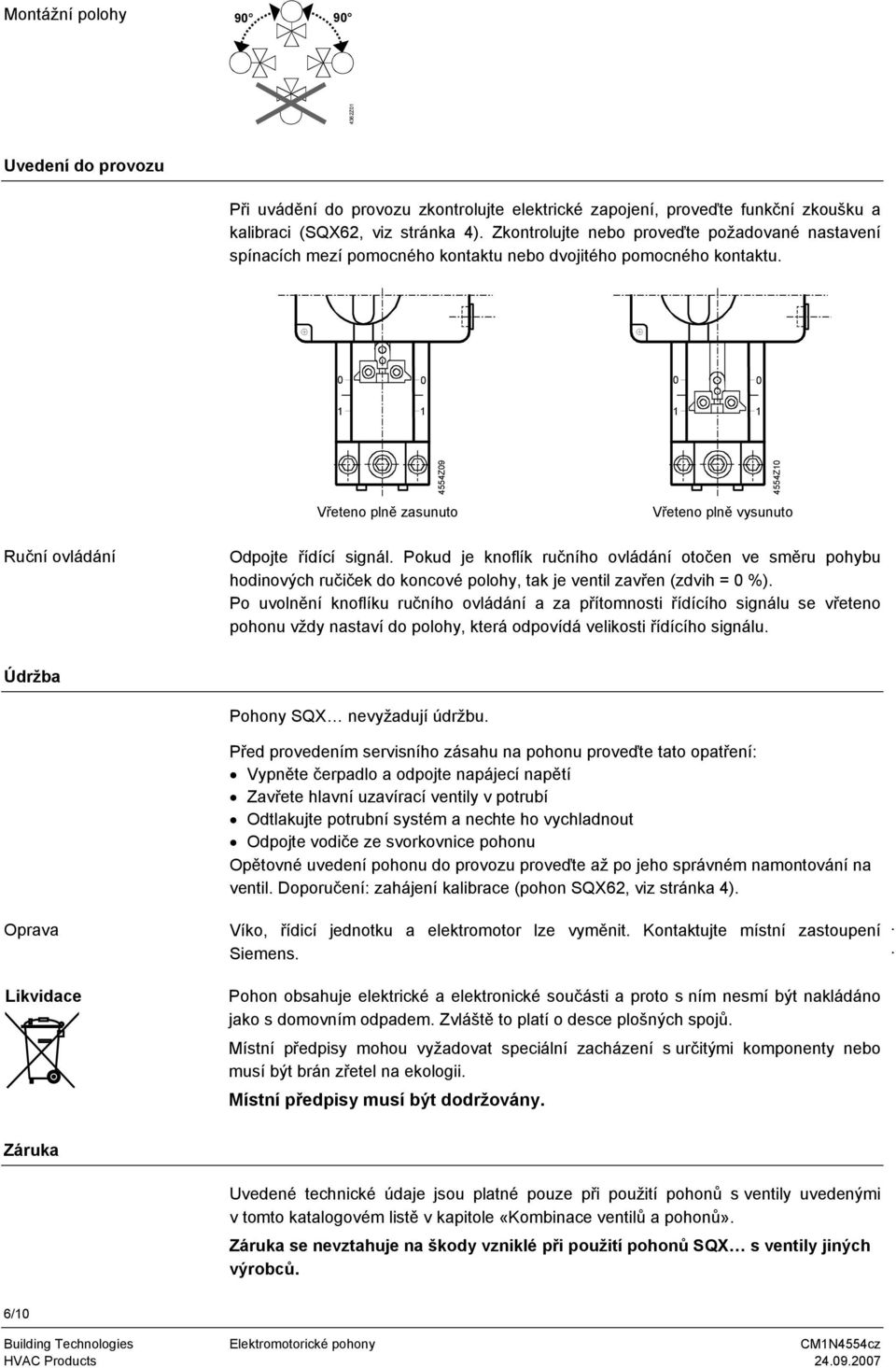

6 Montážní polohy Z Uvedení do provozu Při uvádění do provozu zkontrolujte elektrické zapojení, proveďte funkční zkoušku a kalibraci (, viz stránka 4) Zkontrolujte nebo proveďte požadované nastavení spínacích mezí pomocného kontaktu nebo dvojitého pomocného kontaktu 4554Z9 4554Z Vřeteno plně zasunuto Vřeteno plně vysunuto Ruční ovládání Odpojte řídící signál Pokud je knoflík ručního ovládání otočen ve směru pohybu hodinových ručiček do koncové polohy, tak je ventil zavřen (zdvih = %) Po uvolnění knoflíku ručního ovládání a za přítomnosti řídícího signálu se vřeteno pohonu vždy nastaví do polohy, která odpovídá velikosti řídícího signálu Údržba Pohony SQX nevyžadují údržbu Před provedením servisního zásahu na pohonu proveďte tato opatření: Vypněte čerpadlo a odpojte napájecí napětí Zavřete hlavní uzavírací ventily v potrubí Odtlakujte potrubní systém a nechte ho vychladnout Odpojte vodiče ze svorkovnice pohonu Opětovné uvedení pohonu do provozu proveďte až po jeho správném namontování na ventil Doporučení: zahájení kalibrace (pohon, viz stránka 4) Oprava Likvidace Víko, řídicí jednotku a elektromotor lze vyměnit Kontaktujte místní zastoupení Siemens Pohon obsahuje elektrické a elektronické součásti a proto s ním nesmí být nakládáno jako s domovním odpadem Zvláště to platí o desce plošných spojů Místní předpisy mohou vyžadovat speciální zacházení s určitými komponenty nebo musí být brán zřetel na ekologii Místní předpisy musí být dodržovány Záruka Uvedené technické údaje jsou platné pouze při použití pohonů s ventily uvedenými v tomto katalogovém listě v kapitole «Kombinace ventilů a pohonů» Záruka se nevztahuje na škody vzniklé při použití pohonů SQX s ventily jiných výrobců 6/ Building Technologies Elektromotorické pohony CMN4554cz HVAC Products 24927

7 Technické údaje SQX32 SQX82 SQX323 SQX823 Napájení Napájecí napětí AC 23 V ± 5 % AC 24 V ± 2 % Frekvence 5 / 6 Hz Příkon při 5 Hz SQX32: 3,5 VA SQX323: 6,5 VA 6,5 VA 8 VA Zatížitelnost koncových spínačů, svorky nebo 2 AC 25 V, 5 A odpor A indukt Vstupy řídicích signálů Svorky Y, 3-polohové Svorka Y ) AC 24 V, 5 A odpor A indukt Napětí DC V Proud max, ma / 5 nf Svorka R ) Proud DC 42 ma Signál zpětné vazby Svorka U 2) Max impedance 25 Ω / 5 nf Odpor Ω Napětí DC V, max 9,7 V ±,2 V Proud DC 42 ma, max 2 ma Paralelní provoz pohonů max Provozní údaje Přestavovací čas při 5 Hz SQX32: 5 s SQX82: 5 s SQX323: 35 s SQX823: 35 s 35 s Ovládací síla 7 N Jmenovitý zdvih 2 mm Přípustná teplota média v připojeném ventilu C Elektrické připojení Vstup pro kabel 3 otvory 2,5 mm (pro M2) Normy a standardy CE shoda podle směrnice EMC 89/336/EEC Odolnost EN průmyslový 3) Emise EN obytný Směrnice pro nízké napětí 73/23/EEC Elektrická bezpečnost EN 673- Třída ochrany podle EN 673 třída I třída II Stupeň znečištění podle EN 673, třída 2 Krytí pouzdra Svislá až horizont montáž IP54 podle EN 6529 Shoda se standardy UL UL 873 4) Rozměry / Hmotnost Rozměry viz kapitola «Rozměry» Hmotnost,7 kg (s balením) Použité materiály Pouzdro pohonu a konzola litý hliník Víko a ruční ovládání Plast Upozornění ) 2) 3) 4) Pokud je připojen řídicí signál DC 4 2 ma na svorku R, tak nesmí být současně připojen řídicí signál na svorku Y! Signál zpětné vazby na svorce U odpovídá nastavenému zdvihu Transformátor 6 VA (např Siemens 4AM TN-EA) pro pohony s napájením AC 24 V Typová přípona U, např U nebo SQX82U 7/ Building Technologies Elektromotorické pohony CMN4554cz HVAC Products 24927

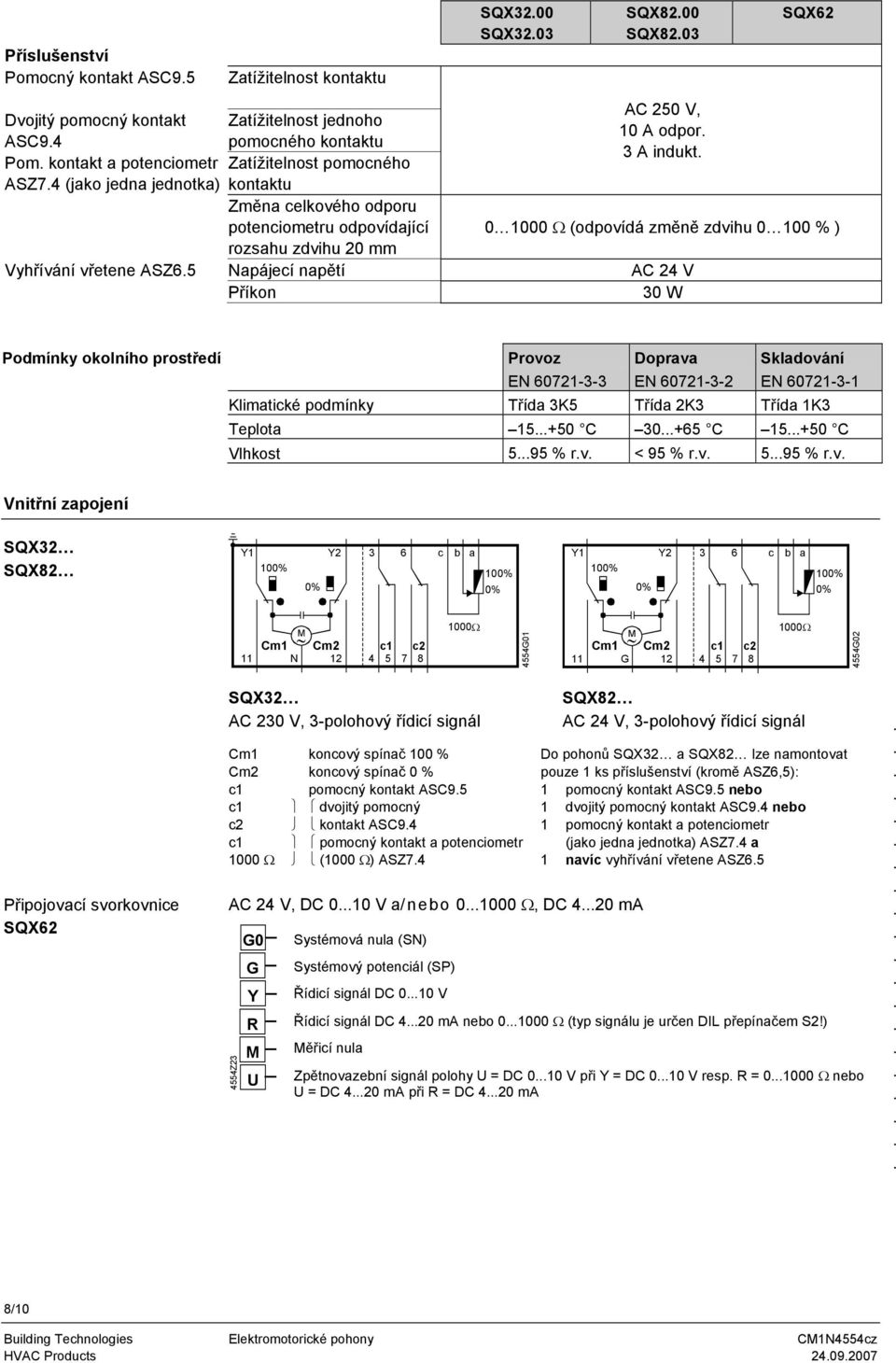

8 Příslušenství Pomocný kontakt ASC95 Zatížitelnost kontaktu Dvojitý pomocný kontakt Zatížitelnost jednoho ASC94 pomocného kontaktu Pom kontakt a potenciometr Zatížitelnost pomocného ASZ74 (jako jedna jednotka) kontaktu Změna celkového odporu potenciometru odpovídající rozsahu zdvihu 2 mm SQX32 SQX323 SQX82 SQX823 AC 25 V, A odpor 3 A indukt Ω (odpovídá změně zdvihu % ) Vyhřívání vřetene ASZ65 Napájecí napětí AC 24 V Příkon 3 W Podmínky okolního prostředí Provoz EN Doprava EN Skladování EN Klimatické podmínky Třída 3K5 Třída 2K3 Třída K3 Teplota 5+5 C 3+65 C 5+5 C Vlhkost 595 % rv < 95 % rv 595 % rv Vnitřní zapojení SQX32 SQX82 Y 3 6 c b a % % % % Y 3 6 c b a % % % % M Ω Cm Cm2 c c2 M Cm Cm2 c c2 N G G Ω 4554G2 Připojovací svorkovnice SQX32 AC 23 V, 3-polohový řídicí signál SQX82 AC 24 V, 3-polohový řídicí signál Cm koncový spínač % Do pohonů SQX32 a SQX82 lze namontovat Cm2 koncový spínač % pouze ks příslušenství (kromě ASZ6,5): c pomocný kontakt ASC95 pomocný kontakt ASC95 nebo c dvojitý pomocný dvojitý pomocný kontakt ASC94 nebo c2 kontakt ASC94 pomocný kontakt a potenciometr c pomocný kontakt a potenciometr (jako jedna jednotka) ASZ74 a Ω ( Ω) ASZ74 navíc vyhřívání vřetene ASZ65 AC 24 V, DC V a/nebo Ω, DC 42 ma 4554Z23 G G Y R M U Systémová nula (SN) Systémový potenciál (SP) Řídicí signál DC V Řídicí signál DC 42 ma nebo Ω (typ signálu je určen DIL přepínačem S2!) Měřicí nula Zpětnovazební signál polohy U = DC V při Y = DC V resp R = Ω nebo U = DC 42 ma při R = DC 42 ma 8/ Building Technologies Elektromotorické pohony CMN4554cz HVAC Products 24927

9 Schémata zapojení SQX32 L 4554A5 (L) (L) Q Q2 Q Q2 (N) (Y) () N (N) (Y) () N2 AC 23 V Y Y N Y N N N, N2 Regulátor Y, Pohon L Systémový potenciál AC 23 V N Systémová nula Q, Q2 Kontakty regulátoru SQX82 SP 455A2 (G) (G) Q Q2 Q Q2 (G) (Y) () N (G) (Y) () N2 AC 24 V Y Y G Y G SN N, N2 Regulátor Y, Pohon SP Systémový potenciál AC 24 V SN Systémová nula Q, Q2 Kontakty regulátoru Building Technologies Elektromotorické pohony CMN4554cz HVAC Products /

10 Toto schéma zapojení ukazuje všechna možná zapojení Konkrétní typ zapojení, které bude použito, závisí na příslušné aplikaci SP 24 V SN Y N F F2 P R SP SN G G DC V Y Y DC 42 ma Ω R N M R M R R M F ϑ 3 2 Pohon Regulátor Monitorování protimrazové ochrany s výstupem Ω Protimrazový termostat Svorky: 3 nebezpečí zamrznutí / snímač je rozepnut (termostat spíná s mrazem) 2 normální provoz Indikátor polohy Vysílač polohy s výstupem potenciometru Ω Systémový potenciál AC 24 V Systémová nula U F2 Y P 4554A4 DIL přepínač S2 tovární nastavení Z Z2 Řídicí signál na svorce Y DC V DC V Řídicí signál na svorce R DC 4 2 ma Ω ) Poloha / zdvih Zdvih je určen řídicím signálem na svorce Y Zdvih je určen řídicím signálem na svorce R Signál zpětné vazby na U DC V DC 4 2 ma DC V Výběr maximální hodnoty signálů na svorkách Y a R (platí vyšší hodnota signálu) ) Použití s monitorováním protimrazové ochrany, např QAF2, QAF6, QAF8 nebo s protimrazovým termostatem Rozměry Rozměry v mm * ø25 (M2) ø M * Celková výška pohonu > mm > 2 mm Minimální volný prostor od zdi nebo stropu pro montáž, připojení, provoz, údržbu atd / Siemens sro Změny vyhrazeny Building Technologies Elektromotorické pohony CMN4554cz HVAC Products 24927
