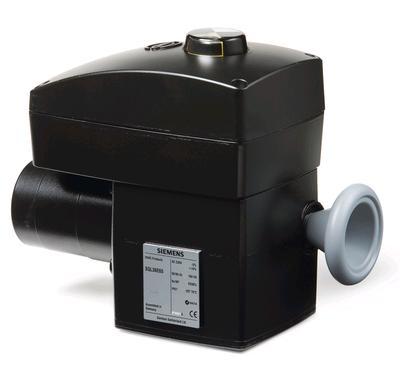

1 4 505 SQL36E.. ACVATIX Elektromotorické pohony pro škrtící klapky VKF46.. SQL36E.. Provozní napětí AC 230 V, 3 bodový řídící signál Jmenovitý úhel natočení 90 Pomocný spínač a potenciometr pro doplňkové funkce Ruční ovládání se zobrazením polohy Zabudované vyhřívání k zabránění kondenzace Kompatibilní s přírubami EN ISO 5211 Nastavitelná doba přestavení s pomocným modulem SEZ31.1 Použití Pro ovládání škrtících klapek VKF46.. jako regulačních a uzavíracích ventilů v topných a klimatizačních systémech. CA1N4505cz Divize Building Technologies

2 Přehled typů Typ Provozní napětí Řídící signál Doba přestavení o 90 při 50 Hz bez SEZ31.1 s SEZ31.1 Točivý moment Příruba EN 5211 SQL36E50F04 F04 25 s 40 Nm SQL36E50F05 3bodový F05 SQL36E65 AC 230 V 6 s s 100 Nm F07 12 s s 400 Nm F10 SQL36E s s 1200 Nm 1) 1) připojení na příruby EN 5211 F12 / F16 pro škrtící klapky třetích stran na dotaz. Příslušenství Typ Popis Pro pohony Montážní pozice SEZ31.1 Pomocný modul pro 4505Z10 nastavitelnou doba SQL36E65 přestavení (viz «Konstrukce», strana 4) SQL36E160 ASC Z 19 Dvojitý pomocný kontakt SQL36E50F04 SQL36E50F05 1 x SEZ31.1 a 1 x ASC36 a 1 x ASZ36 SQL36E65 ASZ W Potenciometr 1000 W SQL36E Z28 Objednávání Příklad: Typ Objednací č. Popis Množství SQL36E65 SQL36E65 Elektromotorický pohon 1 ASZ36 ASZ36 Potenciometr 1000 Ω 1 Pohon, škrtící klapka a jakékoliv příslušenství musí být objednány samostatně. Dodávka Číslo revize Pohon, škrtící klapka a příslušenství jsou baleny a dodávány zvlášť Přehled viz strana /12

3 Kombinace přístrojů Elektromotorické pohony Škrtící klapky SQL36E50F04 SQL36E50F05 SQL36E65 SQL36E160 Katalogový list VKF46.40 VKF46.50 VKF46.65 VKF46.80 VKF VKF VKF VKF N4136 VKF VKF VKF VKF VKF VKF VKF Konstrukce Pohon je řízen 3bodovým signálem z regulátoru a vyvíjí rotační pohyb, který je přenášen na ventil. SQL36E... Tyto elektromotorické pohony nevyžadují údržbu. Mají reverzní asynchronní motor, který pohání hlavní hřídel přes kola s čelním ozubením a samosvorné šnekové soukolí, která je přizpůsobena obdélníkové hřídeli škrticí klapky. Šneková hřídel je vybavena ručním ovládáním s přímým působením. Pohony jsou nastaveny na úhel natočení 90, který je vhodný pro škrticí klapky Siemens. V režimu automatického provozu je úhel natočení omezen dvěma zabudovanými koncovými spínači, které nelze nastavovat. Smysl otáčení pohonu může být obrácen (viz «Uvedení do provozu»). Pohon je vybaven zabudovaným topným elementem (AC 230 V, příkon 5 W), aby se uvnitř pohonu zabránilo poklesu teploty pod teplotu rosného bodu. 4505Z Z Zobrazení polohy 2 Prostor svorkovnice 3 Motor 4 Ruční ovládání Příslušenství pro SQL36E65 SQL36E160 SEZ Z10 Pomocný modul Pohon je při připojení 3bodového řídicího signálu pulzně ovládán pomocným modulem. Hnací hřídel se s každým pulzem pootočí přibližně o 2. Poměr pulz / pauza je plynule nastavitelný a tak lze nastavit delší dobu přeběhu pro úhel rotace 90 (viz kapitola «Uvedení do provozu»). 3/12

4 Poznámky k projektování Elektrická instalace Pohony musí být zapojeny v souladu s místními předpisy a schématy zapojení. Bezpečnostní předpisy na ochranu osob a majetku je nutno vždy respektovat. Poznámky k montáži Přehled montážních návodů Typ Montážní návod SQL36E.. M ASC36 M ASZ36 M SEZ31.1 M SQL36E... Montážní poloha Pohony se montují přímo na škrtící klapky typu VKF46... Škrticí klapky musí být během instalace zavřeny. V případě proměnlivé okolní teploty připojte zabudovaný topný element. Tím se zabrání vzniku kondenzace. Klapka a pohon mohou být smontovány přímo na místě. Není třeba žádné speciální nářadí. SQL36E.. Libovolná 4136Z01 4/12

5 Poznámky k uvedení do provozu Při uváděni do provozu celé sestavy skládající se z pohonu a škrticí klapky vždy zkontrolujte elektrické zapojení a proveďte funkční test. To se týká i dodávaného příslušenství např. pomocného kontaktu, potenciometru nebo pomocného modulu (nastavitelné doby přeběhu). Škrtící klapky VKF41.. nebo VKF46...lze používat pouze s namontovaným pohonem SQL36E nebo s připojeným ručním ovládáním ASK46... Výstraha Pro zabránění tlakových rázů, musí být klapka VKF46.. plně otevřena (ručně nebo řídícím signálem na svorku Y1) před zapnutím čerpadla (čerpadel). Průtok je nastaven buď elektrickým pohonem nebo ručním ovládáním. Při použití pomocného modulu SEZ31.1 nastavte požadovanou dobu přestavení: SQL36E65: s : s SQL36E160: s Výstraha Pohon je konstruován na statickou zátěž v potrubním systému. Závady způsobené vibracemi v systému záruka nekryje. Provozní režim SQL36E... Směr otáčení SQL36E... Při použití pohonu SQL36E... je kolo ručního ovládání stále v záběru a nemůže být mechanicky odpojeno. Směr otáčení těchto pohonů je při otvírání proti směru pohybu hodinových ručiček. 90 ZU / CLOSED ZU / CLOSED 4505Z03 Obrácení směru otáčení SQL36E... Nastavení úhlu natočení Regulace Změna směru otáčení se provede jednoduše přehozením připojení svorek Y1/Y2. Úhel natočení pro koncové spínače je nastaven ve výrobě a nemůže být změněn. Bezpotenciálové pomocné kontakty mají nastavitelné meze sepnutí. Každý pohon musí být řízen svým vlastním regulátorem (viz «Schémata zapojení»). 5/12

6 Údržba Pohony ani škrticí klapky nevyžadují údržbu. Varování Před provedením servisní činnosti na klapce nebo pohonu: Vypněte čerpadlo a odpojte napájení. Uzavřete hlavní uzavírací ventily v systému. Upusťte tlak v potrubí a nechte zcela vychladnout. Pokud je to nutné, tak odpojte vodiče ze svorek. Klapka smí být znovu uvedena do provozu pouze se správně namontovaným ručním ovládáním nebo pohonem. Likvidace Výrobek je z hlediska likvidace považován za elektrické a elektronické zařízení dle příslušné evropské směrnice a nesmí být likvidován s domácím odpadem. Odevzdejte na k tomu určených sběrných místech. Dodržujte všechny místní a aktuálně platné zákony a nařízení. Záruka Příslušné technické údaje jsou platné pouze při použití s pohony Siemens v tabulce "Kombinace přístrojů". Při použití produktů jiných výrobců je jakákoli záruka poskytovaná společností Siemens neplatná. 6/12

7 Technické údaje SQL36E50.. SQL36E65 SQL36E160 Napájení Provozní napětí AC 230 V 5 / +10 % Frekvence 50 / 60 Hz Spotřeba energie 1) 35 VA 160 VA 235 VA Jištění přívodního vedení Pomalá pojistka max. 10 A nebo Jistič max. 13 A Charakteristika B, C, D dle EN Regulace Řídící signál 3bodový Paralelní provoz paralelní provoz několika pohonu není možný Provozní údaje Doba přestavení o 90 při 50 Hz při 60 Hz 25 s 20 s 6 s 2) 5 s 12 s 2) 10 s 24 s 2) 20 s Úhel natočení 90 ± 1 (tovární nastavení) Točivý moment 1) 40 Nm 100 Nm 400 Nm 1200 Nm Koncový spínač Parametry přepínače AC 250 V, 3 A odporový, 1,5 A induktivní Spínací diference přibližně 1 Koncová poloha není nastavitelná Topný element AC 230 V, 5 W Teplota média Přípustná teplota média v připojené klapce: 120 C Norma pro automatické EN elektrické regulátory EU shoda (CE) ) Krytí skříně IP 67 dle IEC Elektromagnetická Pro rezidenční, komerční a průmyslové prostředí kompatibilita (použití) Životní prostředí Prohlášení o vlivu výrobku na životní prostředí obsahuje posouzení vlivů výrobku na životním prostředí (směrnice RoHS, materiálové složení, balení, environmentální výhody, likvidace) CE1E4505en 3) Příruba k pohonu EN ISO 5211 o 32mm F04 / F05 F07 F10 F12 / F16 Rozměry / hmotnost Rozměry viz «Rozměry» Kabelové průchodky 2 x M20 Hmotnost 4,5 kg 7 kg 14 kg 25 kg Materiály Skříň, třmen litý hliník Kryt litý hliník 1) 2) 3) Tyto hodnoty platí při jmenovitém napětí, při teplotě okolí 20 C a při uvedených jmenovitých přestavovacích časech Nastavitelná doba přestavení s pomocným modulem SEZ31.1 (viz níže) Dokumentaci lze stáhnout na 7/12

8 Příslušenství pro SQL36E.. Hmotnost Dvojitý pomocný kontakt ASC36 parametry přepínače Spínací diference AC 250 V, 3 A odporový, 1,5 A induktivní přibližně 1 60 g Potenciometr ASZ36 Rozsah odporu Ω odpovídající g Pomocný modul Doba přestavení o 90 při SQL36E65: s 60 g : s SEZ Hz SQL36E160: s Podmínky okolního prostředí Provozní podmínky Přeprava Skladování EN EN EN Prostředí Třída 4K2 Třída 2K3 Třída 1K3 Teplota C C C Vlhkost % r. v. < 95 % r. v % r. v. Vnitřní zapojení SQL36E50F04 SQL36E50F05 PE Y1 AC 230V Y2 AC 230V N H1 AC 230V Y1 Y2 N X1 H P = 5W S1 R3 SQL36E50.F04 SQL36E50.F05 C1 M 1 ~ S2 R2 S1 Koncový spínač ZAVŘENO (není nastavitelný) S2 Koncový spínač OTEVŘENO (není nastavitelný) S3 Pomocný spínač ZAVŘENO (ASC36) S4 Pomocný spínač OTEVŘENO (ASC36) H Topný element P1 Potenciometr (ASZ36) Y1 Řídící signál «otevřít» Y2 Řídící signál «zavřít» N Nulový vodič N.C. normálně zavřený N.O. normálně otevřený COM společný vodič X2 X5 S3 S4 N.C. COM N.O. N.C. COM N.O. bl bk rd bl bk rd X6 S3 ASC36 S4 max. 250V AC 3A (1.5A) 0% X3 X7 ASZ36 100% P Ohm 4505G07_02 8/12

9 SQL36E65 SQL36E160 AC 230 V AC 230 V max. AC 250V 3A (1,5A) ASC36 SQL36E65 SQL36E160 SEZ31.1 T1 S1 Koncový spínač ZAVŘENO (není nastavitelný) S2 Koncový spínač OTEVŘENO (není nastavitelný) S3 Pomocný spínač ZAVŘENO (ASC36) S4 Pomocný spínač OTEVŘENO (ASC36) S7 Tepelná pojistka (zabudovaná) H Topný element P1 Potenciometr (ASZ36) T1 Pomocný modul (SEZ31.1) Y1 Řídící signál «otevřít» Y2 Řídící signál «zavřít» N Nulový vodič ASZ W AC 230 V H P = 5 W 4505G01 Schéma zapojení SQL36E.. L 4505A01 (L) (L) Q1 Q2 Q1 Q2 (N) (Y1) (Y2) N1 (N) (Y1) (Y2) N2 AC 230 V Y1 Y2 Y1 Y2 N Y1 N Y2 N N1, N2 Regulátor Y1, Y2 Pohon L Systémová fáze AC 230 V N Systémová nula Q1, Q2 Svorky regulátoru 9/12

10 Rozměry Rozměry v mm SQL36E50F04 SQL36E50F05 K E J [mm] X Z Y A M H D C 4505M03 G L B I SQL36E50F04 SQL36E50F05 DN A 210 B 73 C 137 D 210 E 65 G Ø 80 H 42 I 126 J 149 K 110 L 259 M 124 X Y 42 Z 50 EN 5211 F04 F05 kg 4.5 kg > 100 mm: Minimální vzdálenost od stropu nebo zdi > 200 mm: Minimální odstup pro montáž, připojení, provoz, údržbu apod. 10/12

11 SQL36E65 SQL36E160 K E J [mm] Y F Z X M H A B G D C 4505M02 L I SQL36E65 SQL36E160 DN A B C D E F G Ø 80 Ø 125 Ø 200 H I J K L M X Y Z EN 5211 F07 F10 1) kg 7 kg 14 kg 25 kg 1) připojení na příruby EN 5211 F12 / F16 pro škrtící klapky třetích stran na dotaz. > 100 mm: Minimální vzdálenost od stropu nebo zdi > 200 mm: Minimální odstup pro montáž, připojení, provoz, údržbu apod. 11/12

12 Čísla revizí dokumentace Objednací č. Platné od revize č. SQL36E50F04..A SQL36E50F05..A SQL36E65..A..A SQL36E160..A Vydal: Siemens s.r.o. Divize Building Technologies Oddělení CPS Siemensova Praha 13 Česká republika Tel Siemens Switzerland Ltd 2003 Parametry a dostupnost se mohou měnit bez předchozí upozornění. 12/12
