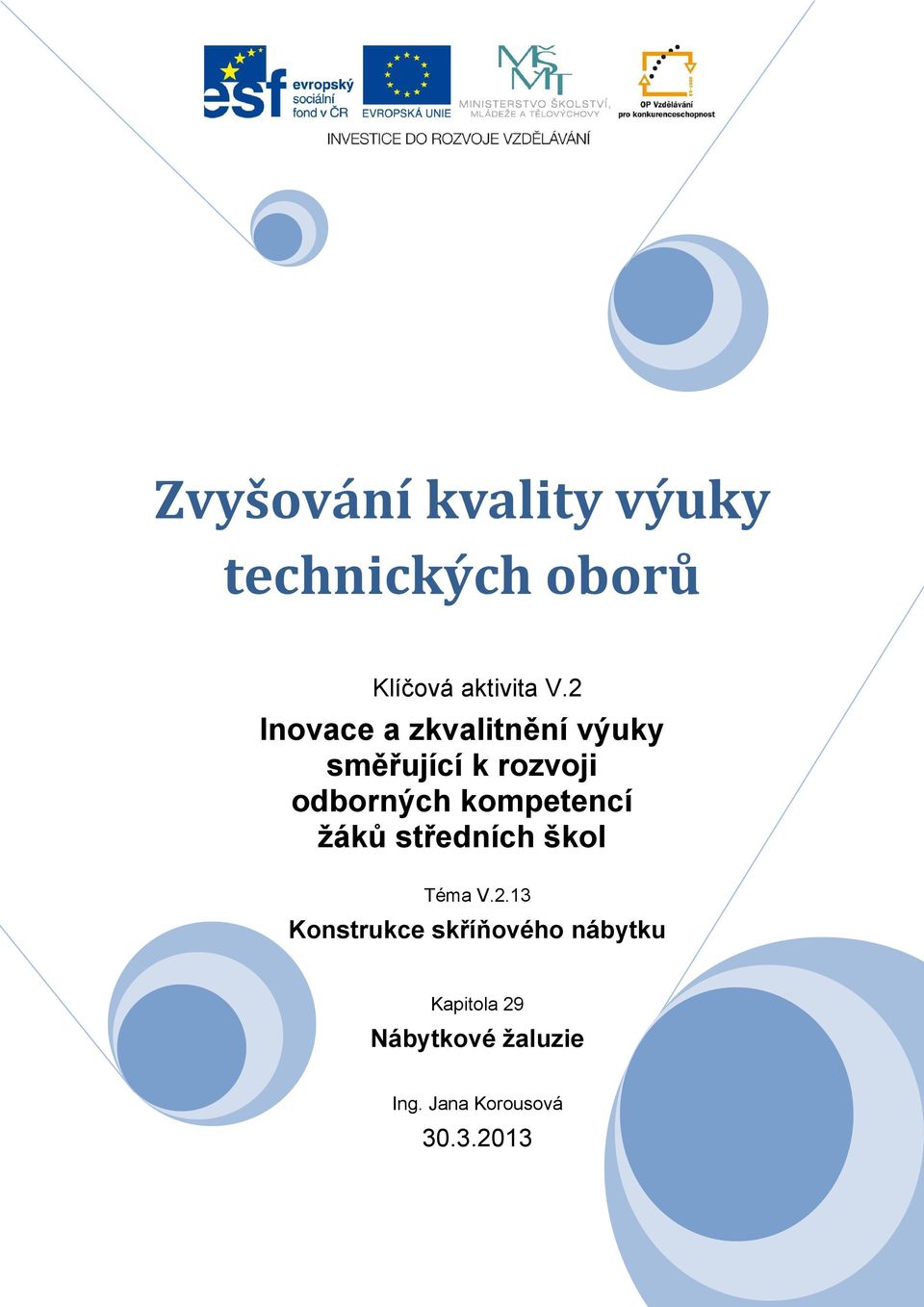

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.13 Konstrukce skříňového nábytku Kapitola 29 Nábytkové žaluzie Ing. Jana Korousová

2 Obsah ÚVOD NÁBYTKOVÉ ŽALUZIE DRUHY ŽALUZIÍ Dřevěné žaluzie Plastové žaluzie Hliníkové žaluzie DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 9

3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

4 1 Nábytkové žaluzie Skříňový nábytek může být uzavřen nábytkovými žaluziemi. Otevírají a zavírají se posunováním uvnitř korpusu a nevyžadují žádný prostor před skříní. Uzavřené žaluzie vytváří jednoduché nábytkové průčelí 1.1 Druhy žaluzií podle směru pohybu rozeznáváme žaluzie horizontální a vertikální. Horizontální žaluzie se pohybují svisle. Žaluzie jsou vedeny v drážkách, nebo v drážkových kolejničkách, vsazených do boků korpusu. Žaluzie se mohou zasouvat podél zadní stěny (zde dochází ke ztrátě hloubky korpusu), anebo se mohou šnekovitě srolovat dole nebo nahoře ve skříni (zde dochází ke ztrátě výšky korpusu). Obrázek 1: ukázky uzavírání nábytkovými žaluziemi Vertikální žaluzie se pohybují vodorovně a jsou vedeny vdrážce půdy a dna korpusu. Vedení může probíhat u boku korpusu, až k zadní stěně, anebo se žaluzie šnekovitě navíjí u boku. Vertikální žaluzie mohou být jednodílné nebo dvoudílné, které se otevírají doprava i doleva. Spodní drážka pro vertikální žaluzie musí být odolná, protože nese hmotnost žaluzií. Pro zmírnění tření do drážky vsazujeme plastové kolejničky anebo kluzné trny. Podle druhu materiálu rozlišujeme žaluzie dřevěné, plastové a hliníkové.

5 Obrázek 2: části žaluziového uzavírání Dřevěné žaluzie Dřevěné žaluzie - používaly se již v18.století jako možnost uzavírání psacích sekretářů. V dnešní době se používají jak u kancelářského nábytku, tak i u nábytku bytového. Dřevěné lamely se vyrábějí z různých dřevin, SM, BO, DB, JV, JS, TR, OL, BR. Dřevěné žaluzie jsou vyráběny z masivních lišt o rozměrech cca 6 x 12 a 8 x 18mm, anebo jsou zhotoveny z vrstveného dřeva a těmito dřevinami jsou odýhované. Jejich tvary jsou různě profilované, pro lineální členění plochy. Lišty jsou spojeny pohromadě nalepením tlusté lněné tkaniny kepru na zadní straně. Tato tkanina tvoří zároveň kloub mezi lištami. Obrázek 3: schéma lepení dřevěných žaluzií

6 Obrázek 4: detaily vertikálních žaluzií Obrázek 5: detail závaží Obrázek 6: slepená role dřevěných žaluzií

7 1.1.2 Plastové žaluzie Jsou vyrobeny z plastových profilů, které jsou do sebe zasunuty. Jsou vyráběny v mnoha barvách a provedeních. Obvykle se dodávají jako polotovary roletové sety obsahují kompletní systémy s úchytkami, vodícími drážkami a šneky a snavíjecími bubny a se závažím vyrovnávající hmotnost žaluzie. Obrázek 7: roh vodicí lišty pro plastové žaluzie a) b) Obrázek 8: a) montážní části pro zasunutí rolety, b)montážní části pro rolování rolety do šneku

8 1.1.3 Hliníkové žaluzie Jsou podobné plastovým Obrázek 9: části a profil hliníkové rolety Obrázek 10: spodní vodicí drážky pro žaluzie

9 Obrázek 11: vodicí drážky v bocích korpusu a) drážka v ploše konstrukční desky (MDF nebo PDP), b) drážka v nalepené liště z tvrdého dřeva, c) drážka vytvořena z lišty a z přesahu nákližku, d) vsazené plastové U kolejničky s perem Opakování 1. Kdy volíme žaluziové uzavírání? 2. Jaké druhy žaluziového uzavírání rozlišujeme podle směru pohybu žaluzií? 3. Jaké druhy žaluziového uzavírání rozlišujeme podle druhu materiálu? 4. Kde je schovaná žaluzie, když je skříňka otevřená? 5. Jakými způsoby mohou být spojeny lišty rolet dřevěných a plastových žaluzií? 6. Z jakých částí se skládá roletový set?
