Horizontální betonárny

Transkript

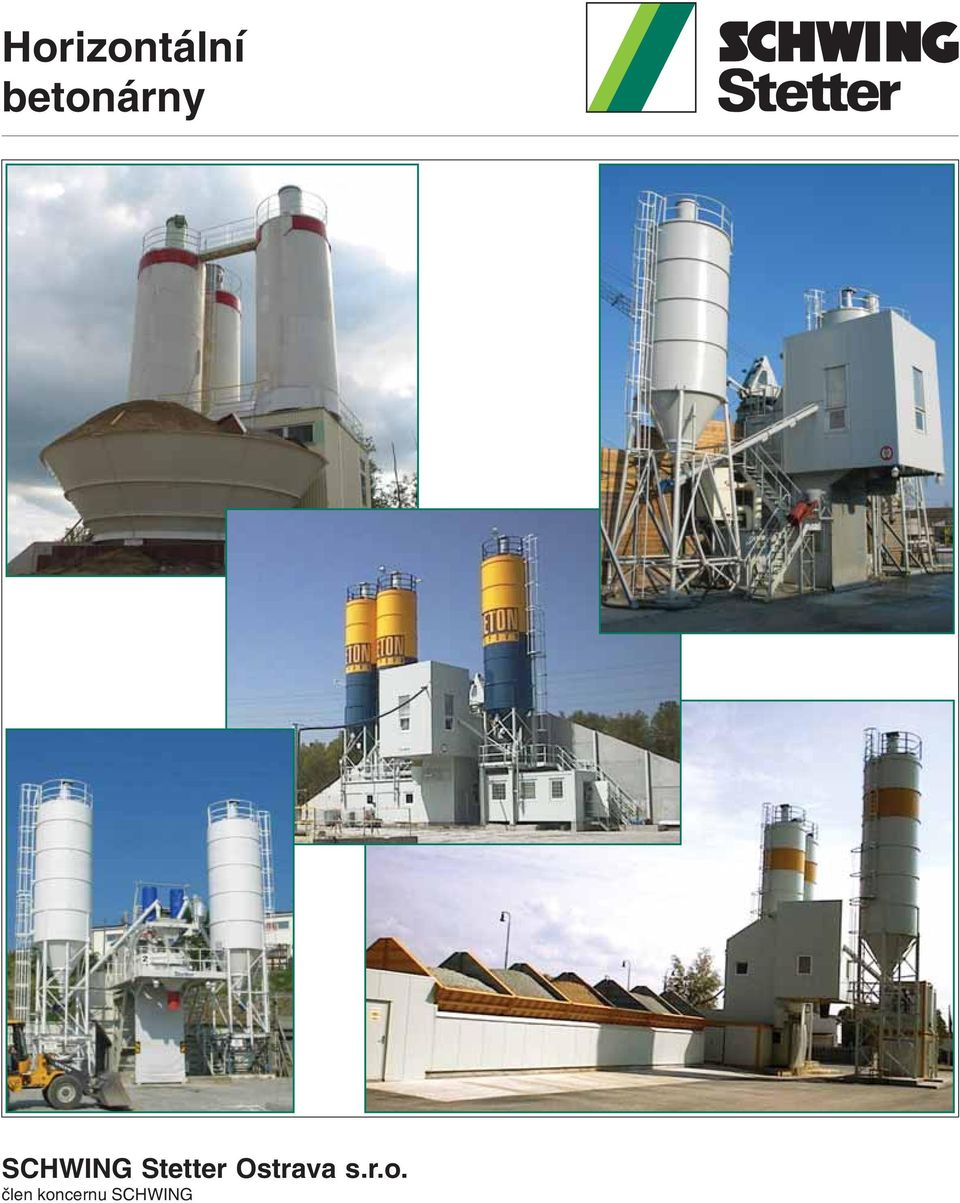

1 Horizontální betonárny SCHWING Stetter Ostrava s.r.o. èlen koncernu SCHWING

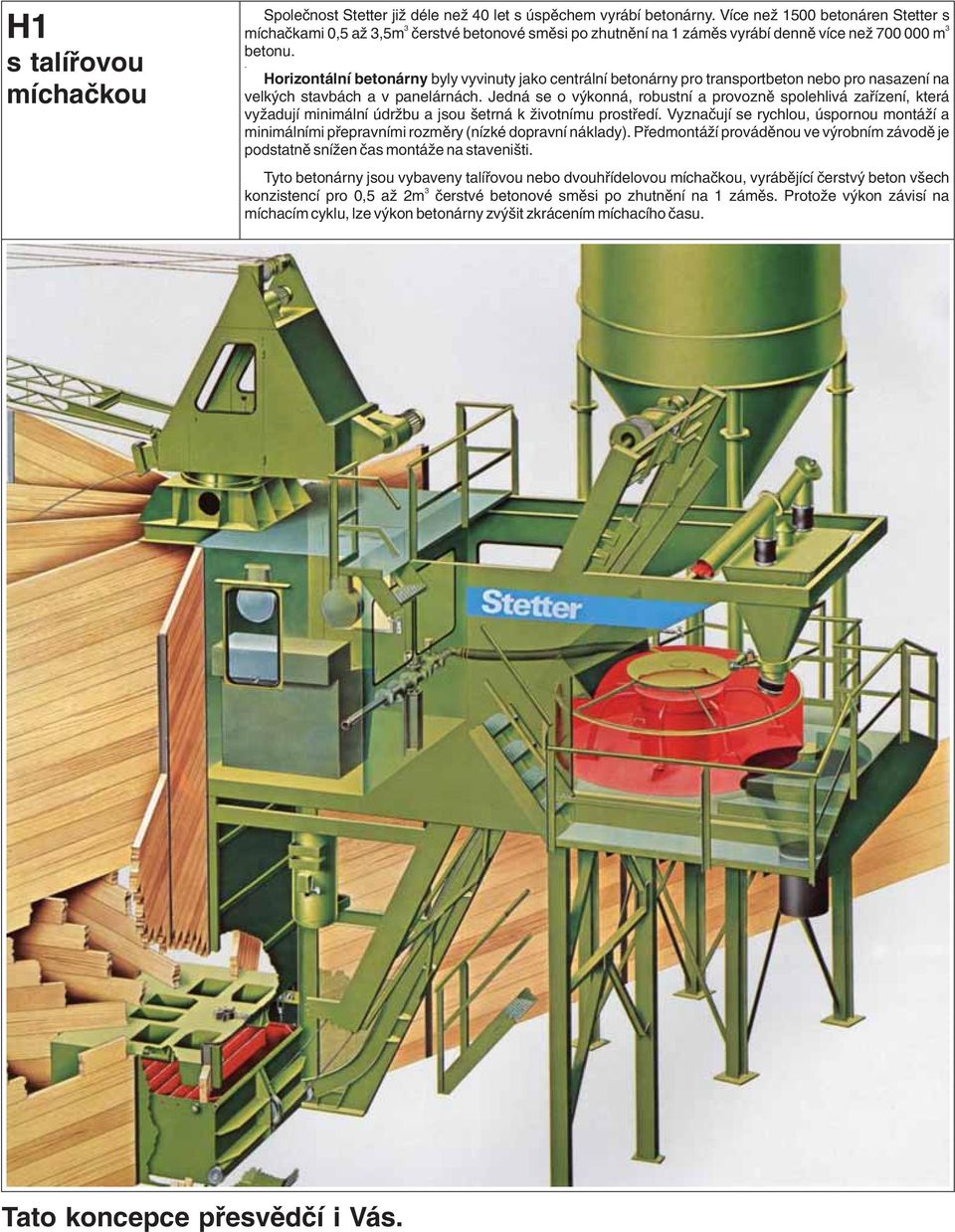

2 H1 s talíøovou míchaèkou Spoleènost Stetter ji déle ne 40 let s úspìchem vyrábí betonárny. Více ne 1500 betonáren Stetter s míchaèkami 0,5 a,5m èerstvé betonové smìsi po zhutnìní na 1 zámìs vyrábí dennì více ne m betonu.. Horizontální betonárny byly vyvinuty jako centrální betonárny pro transportbeton nebo pro nasazení na velkých stavbách a v panelárnách. Jedná se o výkonná, robustní a provoznì spolehlivá zaøízení, která vy adují minimální údr bu a jsou šetrná k ivotnímu prostøedí. Vyznaèují se rychlou, úspornou montá í a minimálními pøepravními rozmìry (nízké dopravní náklady). Pøedmontá í provádìnou ve výrobním závodì je podstatnì sní en èas montá e na staveništi. Tyto betonárny jsou vybaveny talíøovou nebo dvouhøídelovou míchaèkou, vyrábìjící èerstvý beton všech konzistencí pro 0,5 a 2m èerstvé betonové smìsi po zhutnìní na 1 zámìs. Proto e výkon závisí na míchacím cyklu, lze výkon betonárny zvýšit zkrácením míchacího èasu. Tato koncepce pøesvìdèí i Vás.

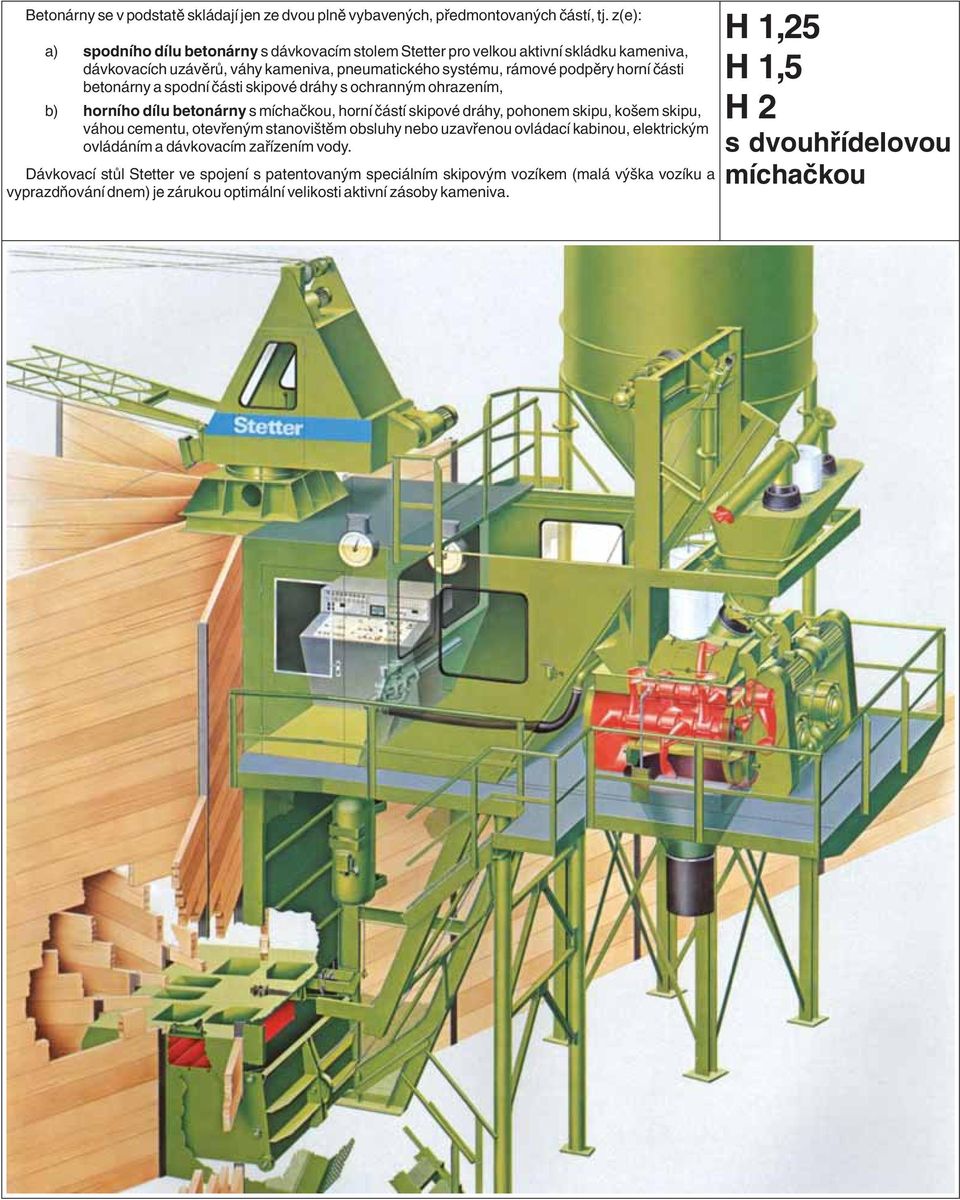

3 Betonárny se v podstatì skládají jen ze dvou plnì vybavených, pøedmontovaných èástí, tj. z(e): a) spodního dílu betonárny s dávkovacím stolem Stetter pro velkou aktivní skládku kameniva, dávkovacích uzávìrù, váhy kameniva, pneumatického systému, rámové podpìry horní èásti betonárny a spodní èásti skipové dráhy s ochranným ohrazením, b) horního dílu betonárny s míchaèkou, horní èástí skipové dráhy, pohonem skipu, košem skipu, váhou cementu, otevøeným stanovištìm obsluhy nebo uzavøenou ovládací kabinou, elektrickým ovládáním a dávkovacím zaøízením vody. Dávkovací stùl Stetter ve spojení s patentovaným speciálním skipovým vozíkem (malá výška vozíku a vyprazdòování dnem) je zárukou optimální velikosti aktivní zásoby kameniva. H 1,25 H 1,5 H2 s dvouhøídelovou míchaèkou

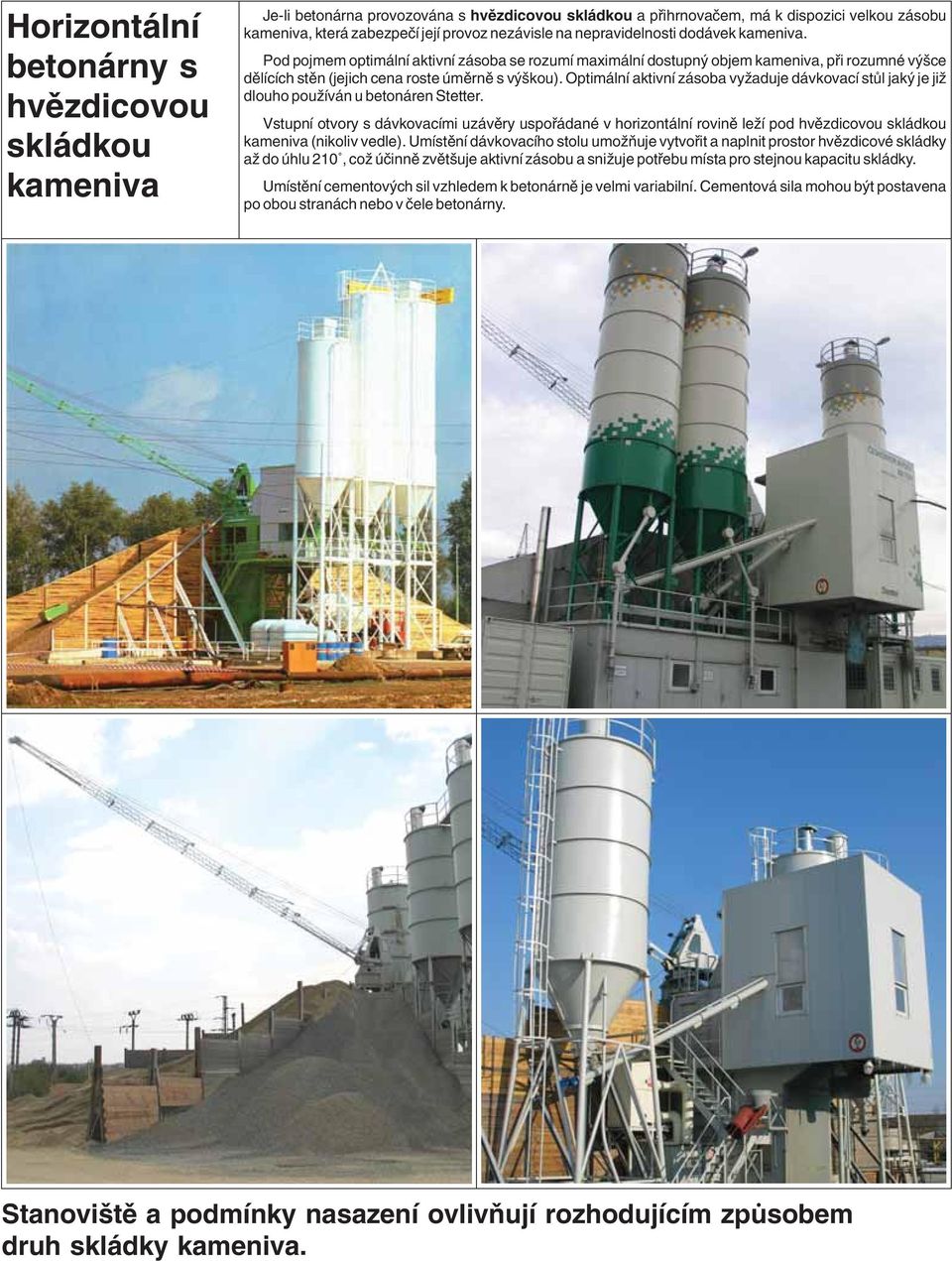

4 Horizontální betonárny s hvìzdicovou skládkou kameniva Je-li betonárna provozována s hvìzdicovou skládkou a pøihrnovaèem, má k dispozici velkou zásobu kameniva, která zabezpeèí její provoz nezávisle na nepravidelnosti dodávek kameniva. Pod pojmem optimální aktivní zásoba se rozumí maximální dostupný objem kameniva, pøi rozumné výšce dìlících stìn (jejich cena roste úmìrnì s výškou). Optimální aktivní zásoba vy aduje dávkovací stùl jaký je ji dlouho pou íván u betonáren Stetter. Vstupní otvory s dávkovacími uzávìry uspoøádané v horizontální rovinì le í pod hvìzdicovou skládkou kameniva (nikoliv vedle). Umístìní dávkovacího stolu umo òuje vytvoøit a naplnit prostor hvìzdicové skládky a do úhlu 210, co úèinnì zvìtšuje aktivní zásobu a sni uje potøebu místa pro stejnou kapacitu skládky. Umístìní cementových sil vzhledem k betonárnì je velmi variabilní. Cementová sila mohou být postavena po obou stranách nebo v èele betonárny. Stanovištì a podmínky nasazení ovlivòují rozhodujícím zpùsobem druh skládky kameniva.

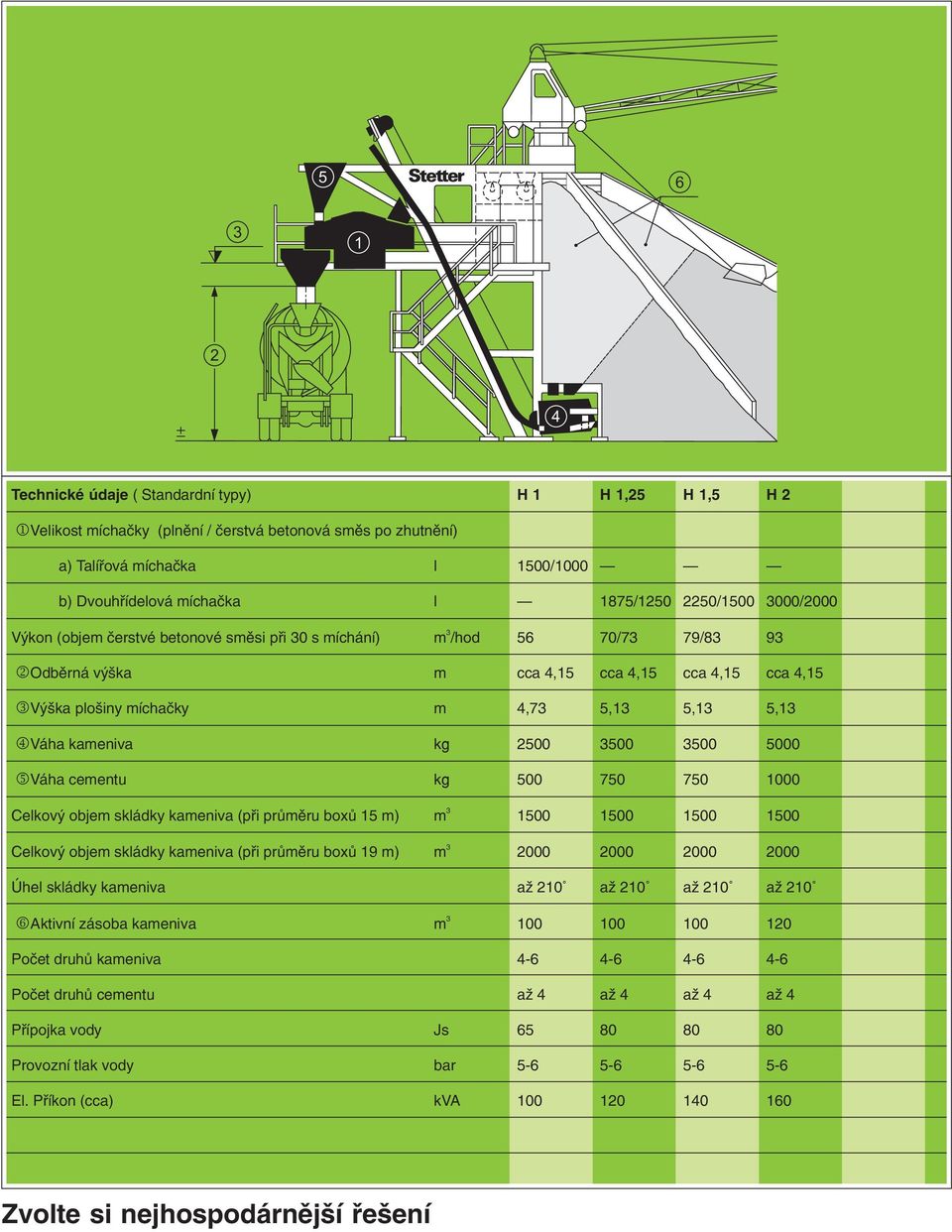

5 Technické údaje ( Standardní typy) H 1 H 1,25 H 1,5 H 2 Velikost míchaèky (plnìní / èerstvá betonová smìs po zhutnìní) a) Talíøová míchaèka l 1500/1000 b) Dvouhøídelová míchaèka l 1875/ / /2000 Výkon (objem èerstvé betonové smìsi pøi 0 s míchání) m /hod 56 70/7 79/8 9 Odbìrná výška m cca 4,15 cca 4,15 cca 4,15 cca 4,15 Výška plošiny míchaèky m 4,7 5,1 5,1 5,1 Váha kameniva kg Váha cementu kg Celkový objem skládky kameniva (pøi prùmìru boxù 15 m) m Celkový objem skládky kameniva (pøi prùmìru boxù 19 m) m Úhel skládky kameniva a 210 a 210 a 210 a 210 Aktivní zásoba kameniva m Poèet druhù kameniva Poèet druhù cementu a 4 a 4 a 4 a 4 Pøípojka vody Js Provozní tlak vody bar El. Pøíkon (cca) kva Zvolte si nejhospodárnìjší øešení

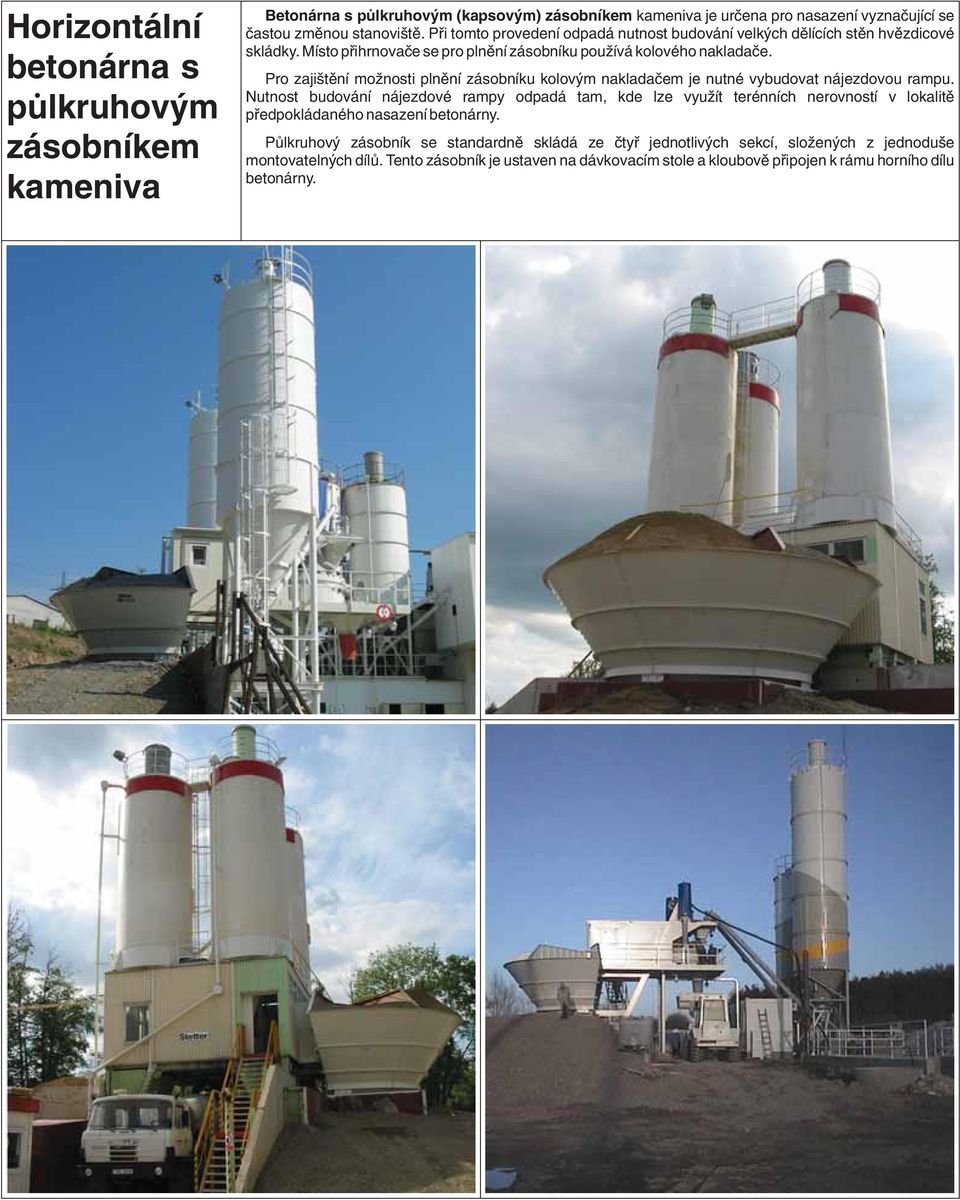

6 Horizontální betonárna s pùlkruhovým zásobníkem kameniva Betonárna s pùlkruhovým (kapsovým) zásobníkem kameniva je urèena pro nasazení vyznaèující se èastou zmìnou stanovištì. Pøi tomto provedení odpadá nutnost budování velkých dìlících stìn hvìzdicové skládky. Místo pøihrnovaèe se pro plnìní zásobníku pou ívá kolového nakladaèe. Pro zajištìní mo nosti plnìní zásobníku kolovým nakladaèem je nutné vybudovat nájezdovou rampu. Nutnost budování nájezdové rampy odpadá tam, kde lze vyu ít terénních nerovností v lokalitì pøedpokládaného nasazení betonárny. Pùlkruhový zásobník se standardnì skládá ze ètyø jednotlivých sekcí, slo ených z jednoduše montovatelných dílù. Tento zásobník je ustaven na dávkovacím stole a kloubovì pøipojen k rámu horního dílu betonárny.

7 Technické údaje (Standardní typy) H 1 H 1,25 H 1,5 H 2 Velikost míchaèky (plnìní / èerstvá betonová smìs po zhutnìní) a) Talíøová míchaèka l 1500/1000 b) Dvouhøídelová míchaèka l 1875/ / /2000 Výkon (objem èerstvé betonové smìsi pøi 0 s míchání) m /hod 56 70/7 79/8 9 Odbìrná výška m cca 4,15 cca 4,15 cca 4,15 cca 4,15 Výška plošiny míchaèky m 4,7 5,1 5,1 5,1 Váha kameniva kg Váha cementu kg Aktivní skládka kameniva u 4 komorového zásobníku m 40 nebo 60 Poèet druhù kameniva Poèet druhù cementu a 4 a 4 a 4 a 4 a 4 a 4 a 4 a 4 Pøípojka vody Js Provozní tlak vody bar El. Pøíkon (cca) kva Jiný zásobník na základì poptávky

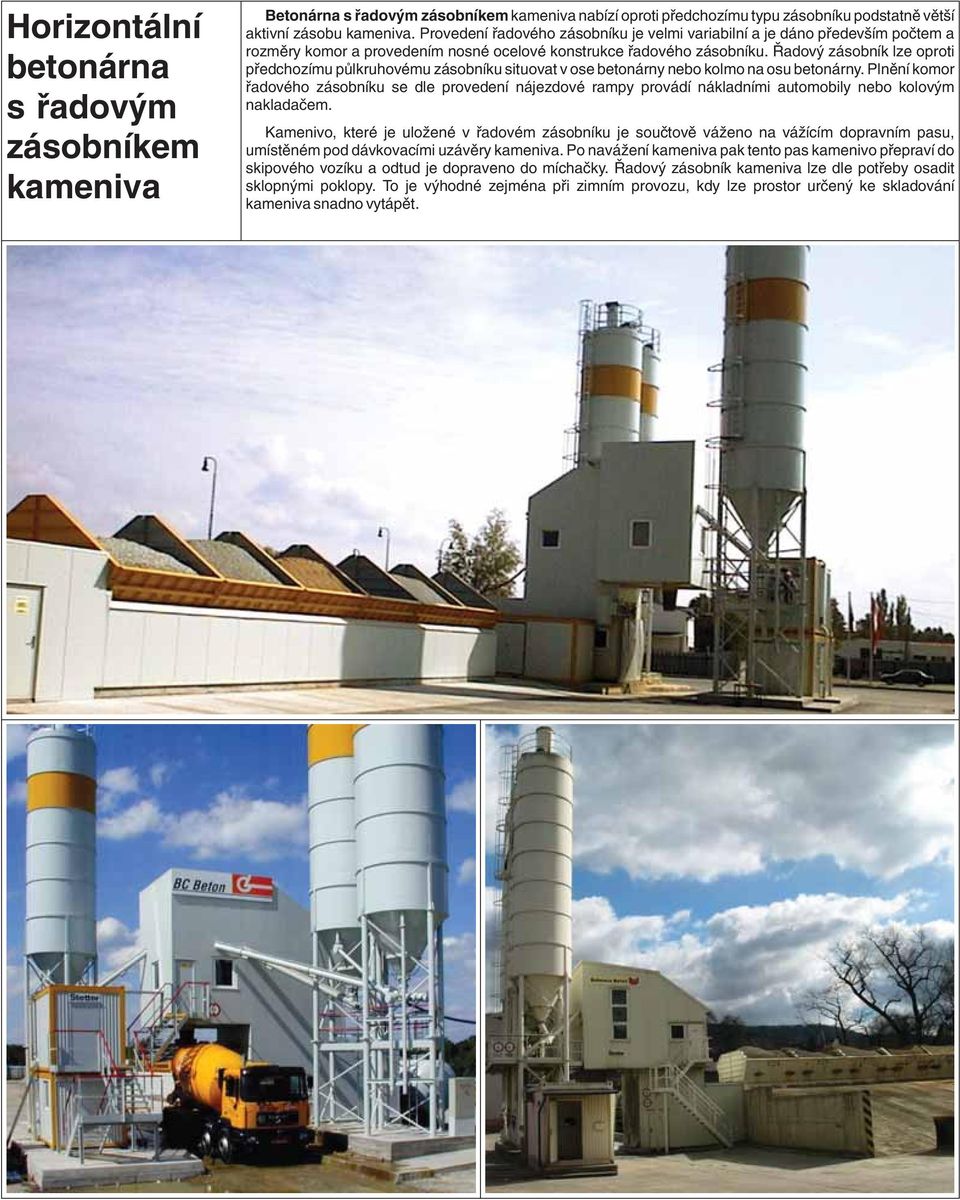

8 Horizontální betonárna s øadovým zásobníkem kameniva Betonárna s øadovým zásobníkem kameniva nabízí oproti pøedchozímu typu zásobníku podstatnì vìtší aktivní zásobu kameniva. Provedení øadového zásobníku je velmi variabilní a je dáno pøedevším poètem a rozmìry komor a provedením nosné ocelové konstrukce øadového zásobníku. Øadový zásobník lze oproti pøedchozímu pùlkruhovému zásobníku situovat v ose betonárny nebo kolmo na osu betonárny. Plnìní komor øadového zásobníku se dle provedení nájezdové rampy provádí nákladními automobily nebo kolovým nakladaèem. Kamenivo, které je ulo ené v øadovém zásobníku je souètovì vá eno na vá ícím dopravním pasu, umístìném pod dávkovacími uzávìry kameniva. Po navá ení kameniva pak tento pas kamenivo pøepraví do skipového vozíku a odtud je dopraveno do míchaèky. Øadový zásobník kameniva lze dle potøeby osadit sklopnými poklopy. To je výhodné zejména pøi zimním provozu, kdy lze prostor urèený ke skladování kameniva snadno vytápìt.

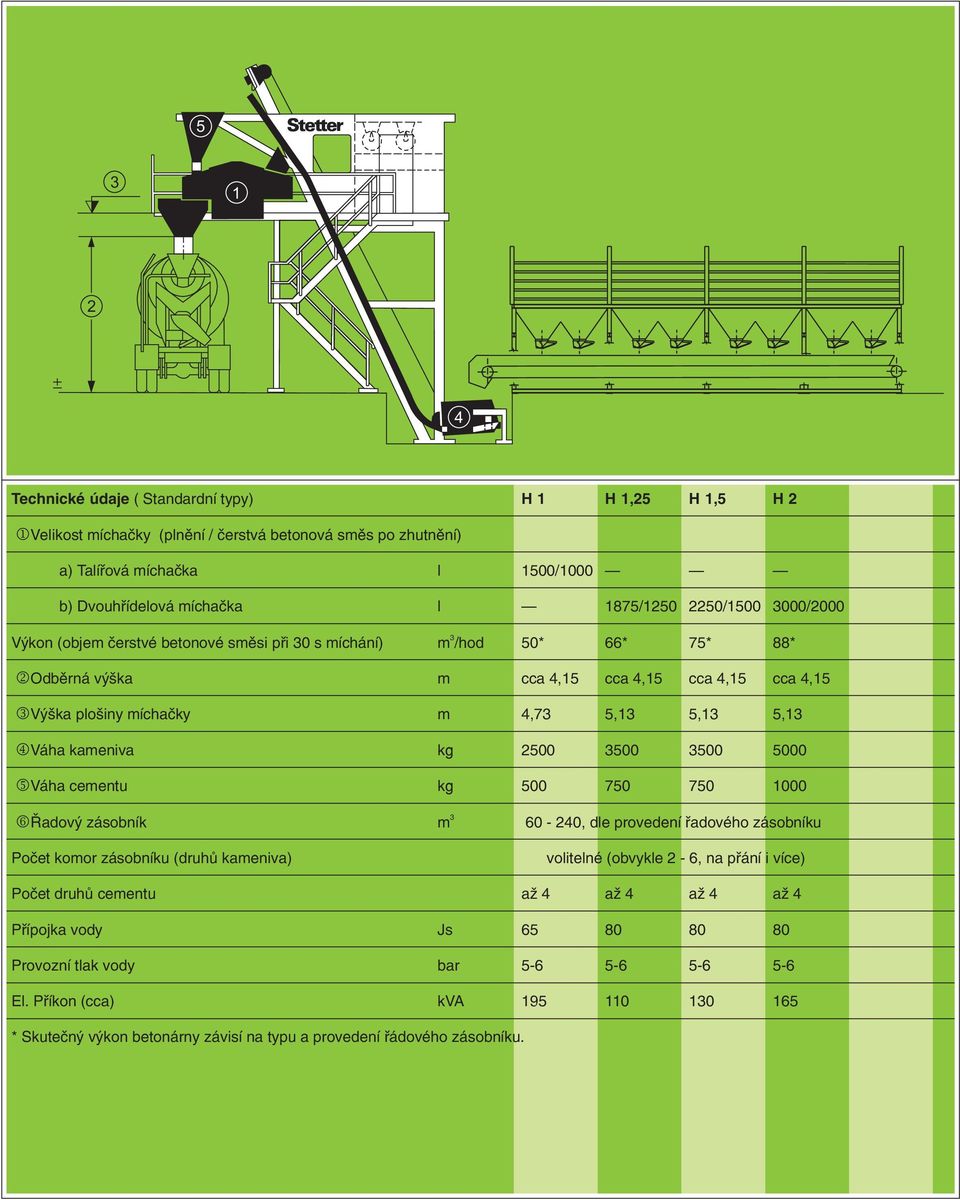

9 Technické údaje ( Standardní typy) H 1 H 1,25 H 1,5 H 2 Velikost míchaèky (plnìní / èerstvá betonová smìs po zhutnìní) a) Talíøová míchaèka l 1500/1000 b) Dvouhøídelová míchaèka l 1875/ / /2000 Výkon (objem èerstvé betonové smìsi pøi 0 s míchání) m /hod 50* 66* 75* 88* Odbìrná výška m cca 4,15 cca 4,15 cca 4,15 cca 4,15 Výška plošiny míchaèky m 4,7 5,1 5,1 5,1 Váha kameniva kg Váha cementu kg Øadový zásobník m , dle provedení øadového zásobníku Poèet komor zásobníku (druhù kameniva) volitelné (obvykle 2-6,na pøání i více) Poèet druhù cementu a 4 a 4 a 4 a 4 Pøípojka vody Js Provozní tlak vody bar El. Pøíkon (cca) kva * Skuteèný výkon betonárny závisí na typu a provedení øádového zásobníku.

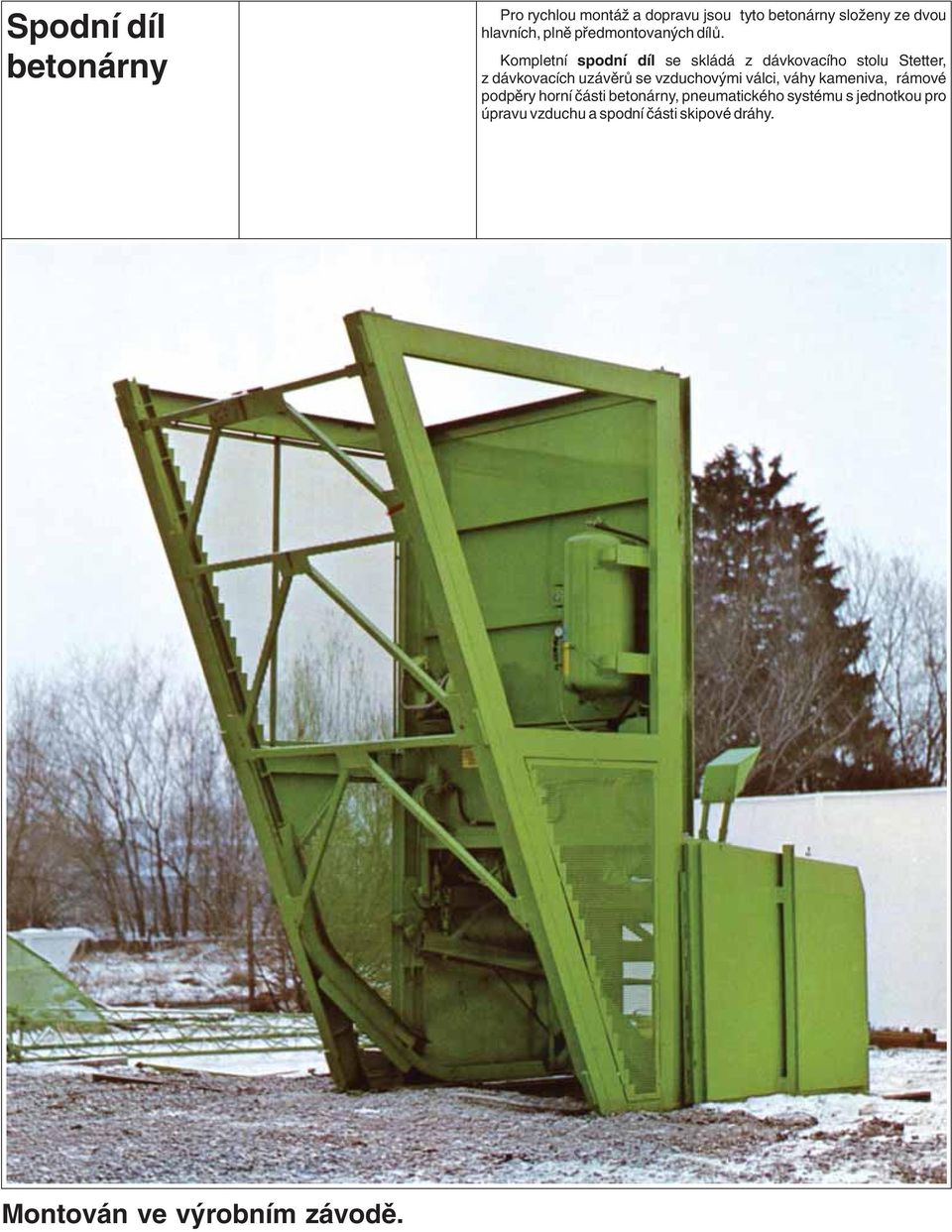

10 Spodní díl betonárny Pro rychlou montá a dopravu jsou tyto betonárny slo eny ze dvou hlavních, plnì pøedmontovaných dílù. Kompletní spodní díl se skládá z dávkovacího stolu Stetter, z dávkovacích uzávìrù se vzduchovými válci, váhy kameniva, rámové podpìry horní èásti betonárny, pneumatického systému s jednotkou pro úpravu vzduchu a spodní èásti skipové dráhy. Montován ve výrobním závodì.

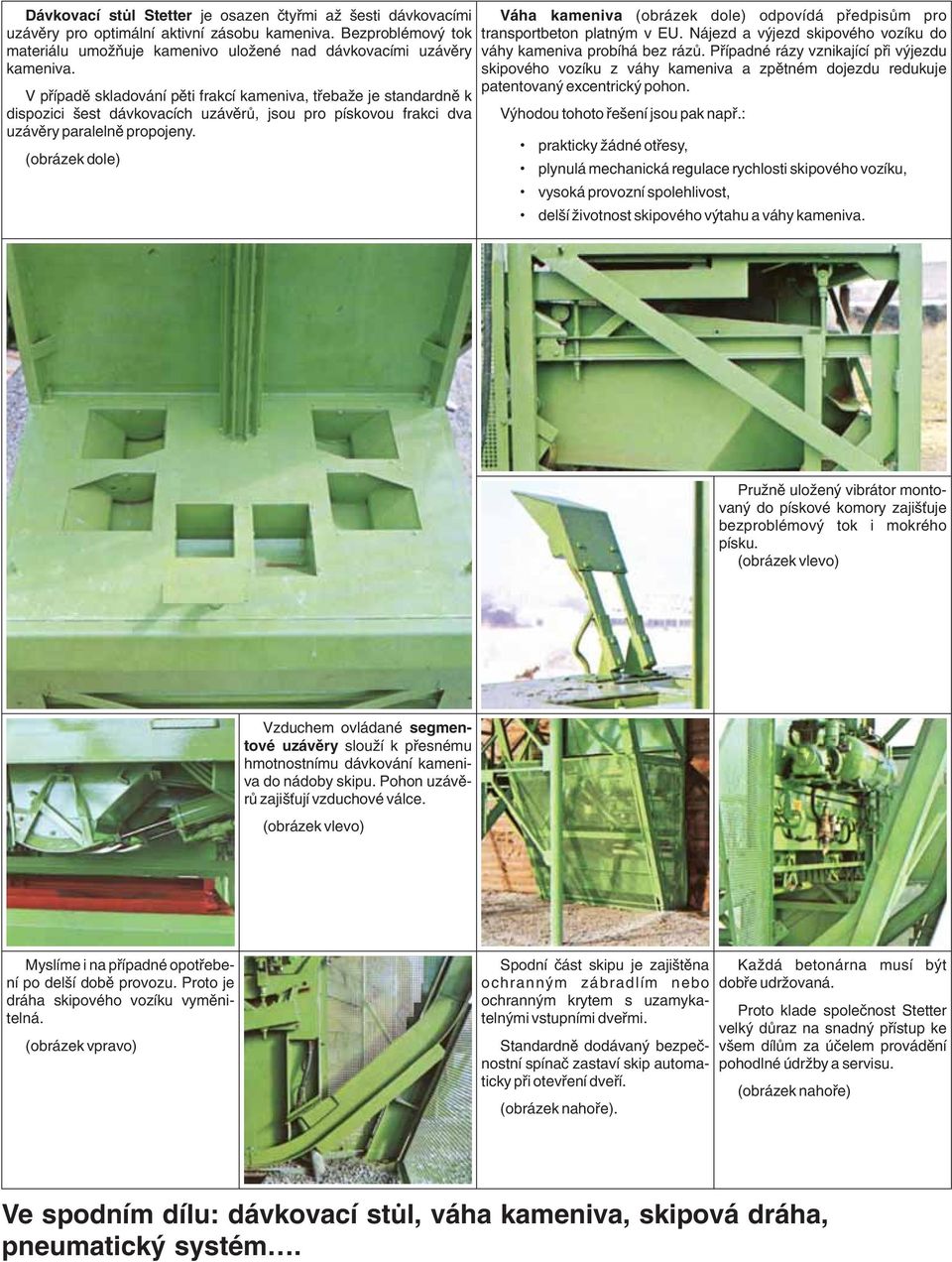

11 Dávkovací stùl Stetter je osazen ètyømi a šesti dávkovacími uzávìry pro optimální aktivní zásobu kameniva. Bezproblémový tok materiálu umo òuje kamenivo ulo ené nad dávkovacími uzávìry kameniva. V pøípadì skladování pìti frakcí kameniva, tøeba e je standardnì k dispozici šest dávkovacích uzávìrù, jsou pro pískovou frakci dva uzávìry paralelnì propojeny. (obrázek dole) Váha kameniva (obrázek dole) odpovídá pøedpisùm pro transportbeton platným v EU. Nájezd a výjezd skipového vozíku do váhy kameniva probíhá bez rázù. Pøípadné rázy vznikající pøi výjezdu skipového vozíku z váhy kameniva a zpìtném dojezdu redukuje patentovaný excentrický pohon. Výhodou tohoto øešení jsou pak napø.: prakticky ádné otøesy, plynulá mechanická regulace rychlosti skipového vozíku, vysoká provozní spolehlivost, delší ivotnost skipového výtahu a váhy kameniva. Pru nì ulo ený vibrátor montovaný do pískové komory zajiš uje bezproblémový tok i mokrého písku. (obrázek vlevo) Vzduchem ovládané segmentové uzávìry slou í k pøesnému hmotnostnímu dávkování kameniva do nádoby skipu. Pohon uzávìrù zajiš ují vzduchové válce. (obrázek vlevo) Myslíme i na pøípadné opotøebení po delší dobì provozu. Proto je dráha skipového vozíku vymìnitelná. (obrázek vpravo) Spodní èást skipu je zajištìna ochranným zábradlím nebo ochranným krytem s uzamykatelnými vstupními dveømi. Standardnì dodávaný bezpeènostní spínaè zastaví skip automaticky pøi otevøení dveøí. (obrázek nahoøe). Ka dá betonárna musí být dobøe udr ovaná. Proto klade spoleènost Stetter velký dùraz na snadný pøístup ke všem dílùm za úèelem provádìní pohodlné údr by a servisu. (obrázek nahoøe) Ve spodním dílu: dávkovací stùl, váha kameniva, skipová dráha, pneumatický systém.

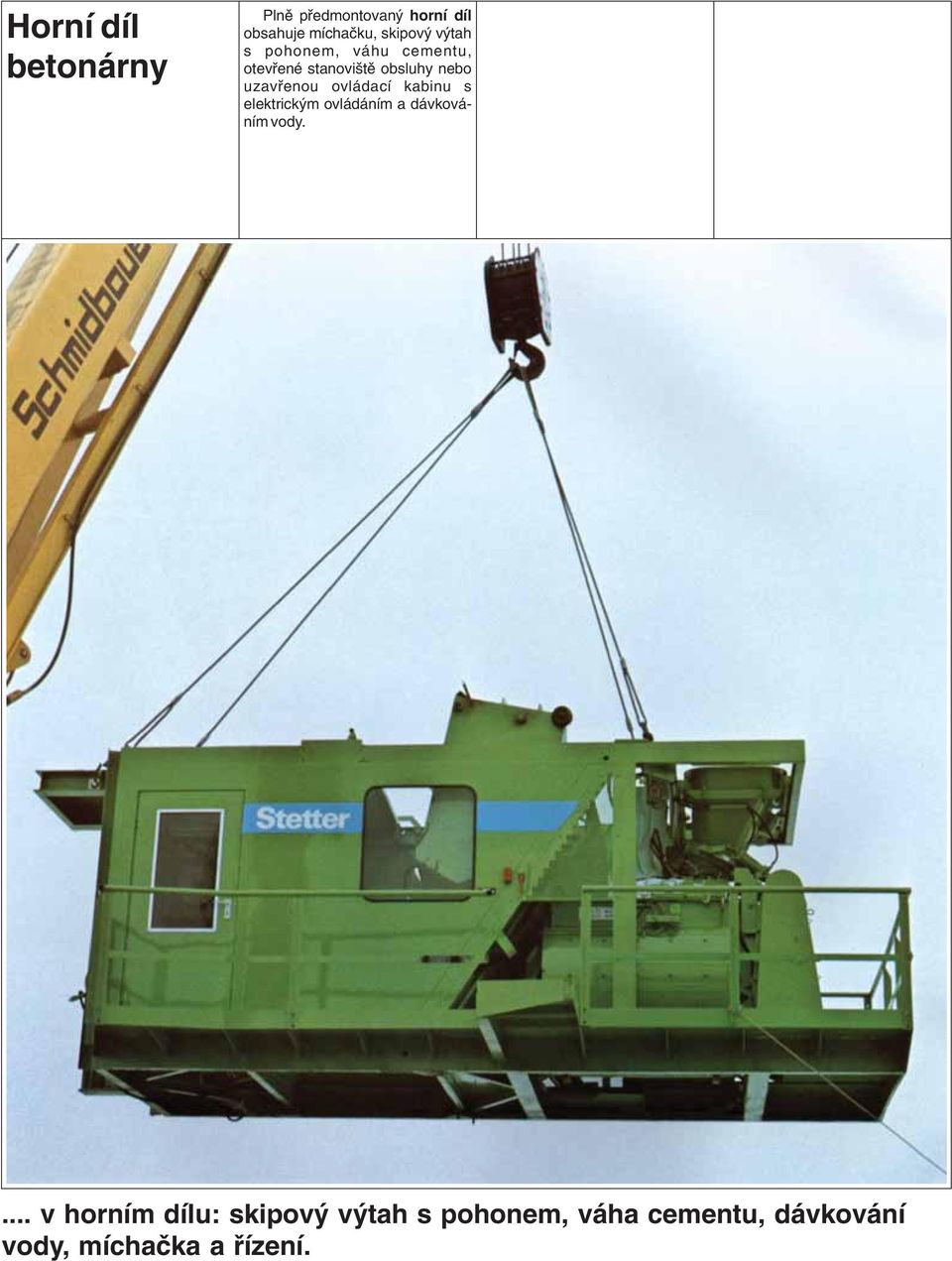

12 Horní díl betonárny Plnì pøedmontovaný horní díl obsahuje míchaèku, skipový výtah s pohonem, váhu cementu, otevøené stanovištì obsluhy nebo uzavøenou ovládací kabinu s elektrickým ovládáním a dávkováním vody.... v horním dílu: skipový výtah s pohonem, váha cementu, dávkování vody, míchaèka a øízení.

13 Talíøová míchaèka Stetter s pru nì ulo enými míchacími rameny Dvouhøídelová míchaèka podporuje díky své konstrukci rychlé a se vyznaèuje vynikajícím míchacím efektem. (obrázek dole) úèinné promíchání betonových smìsí. Vnitøní a vnìjší stìna tìlesa míchaèky je vylo ena vymìnitelnými otìrovými plechy. Dno míchaèky mù e být podle pou ívaného kameniva vylo eno otìrovými plechy ze speciální oceli nebo kachlemi ze speciální tvrzené litiny. Otìrové plechy stìn mohou být otoèeny. Tím se podstatnì zvyšuje ivotnost tìchto dílù. Prachotìsné víko míchaèky opatøené velkým èistícím otvorem umo òuje snadnou obsluhu a údr bu. Míchaní probíhá souèasnì v radiální i horizontální rovinì. Hlavní oblast míchání le í v prostoru pøekrývání obou míchacích høídelí. Nastává zde jemné rozptýlení cementu a stejnomìrné navlhèení a homogenní promíchání všech frakcí kameniva. Vzájemným protibì ným pohybem obou míchacích høídelí je docíleno optimálního mísícího efektu ji pøi ni ší obvodové rychlosti na hranì lopatky. (obrázek dole) Skipový vozík Stetter umo òuje malou výšku dávkování, vìtší aktivní zásobu a velmi malou mrtvou zásobu kameniva. Lanová kladka uprostøed a velký rozvor pojí dìcích kladek ulo ených na lo iskách, zajiš ují spolehlivý a tichý pojezd ve skipové dráze. Skipový vozík se pøi vyprazdòování nevyklápí, jak je obvyklé u ostatních dodavatelù betonáren, ale má velkou vyprazdòovací klapu na dnì vozíku. Díky této koncepci, která byla vyvinuta spoleèností Stetter, nevznikají ádné rázy a dochází ke stejnomìrnému a rychlému vyprázdnìní vozíku. (obrázek vlevo) Váha cementu odpovídá pøedpisùm pro transportbeton platným v EU. Nádoba cementové váhy má strmý výsypný úhel, a je standardnì osazena pøílo ným vibrátorem. (obrázek vpravo) Na váhu cementu je napojeno buï odvzdušnìní (airbag) nebo velkoplošný filtr. Na stavbì se obì hlavní èásti spojí... Tato koncepce šetøí èas i náklady

14 Doprava Úspora nákladù zaèíná pøi dopravì. Oba hlavní díly jsou proto konstruovány tak, aby mohly být dopravovány nákladními auty. Kompletní spodní díl a horní díl lze ve vìtšinì pøípadù ulo it na návìsovou soupravu. (obrázek dole) Dalších nákladních automobilù je samozøejmì potøeba pro dopravu pøihrnovaèe, cementových šnekù, schodù a ochozù pro údr bu. Bez problému probíhá také doprava po eleznici. Pro dopravu tedy nejsou tøeba ádná zvláštní opatøení ani dlouhodobé pøípravy tím je docíleno úspory èasu a nákladù. Horizontální betonárny Stetter: Snadno pøemístitelné. Minimální pøepravní rozmìry.

15 Montá Vlastní pøedmontá a instalace betonáren se provádí ji v našem výrobním závodì. Na staveništi se rychle a úspornì provede pouze spojení nìkolika dílù betonárny. Tuto kompletaci lze provést i pozdìji, je-li potøeba zmìnit stanovištì betonárny. Horizontální betonárny Stetter nepotøebují jámu pro skip a díky své konstrukci vy adují minimální náklady potøebné na provedení základù Prùbìh montá e je vidìt na následujících obrázcích. Stavebnicový systém Stetter: Rychlá montá. Nízké náklady.

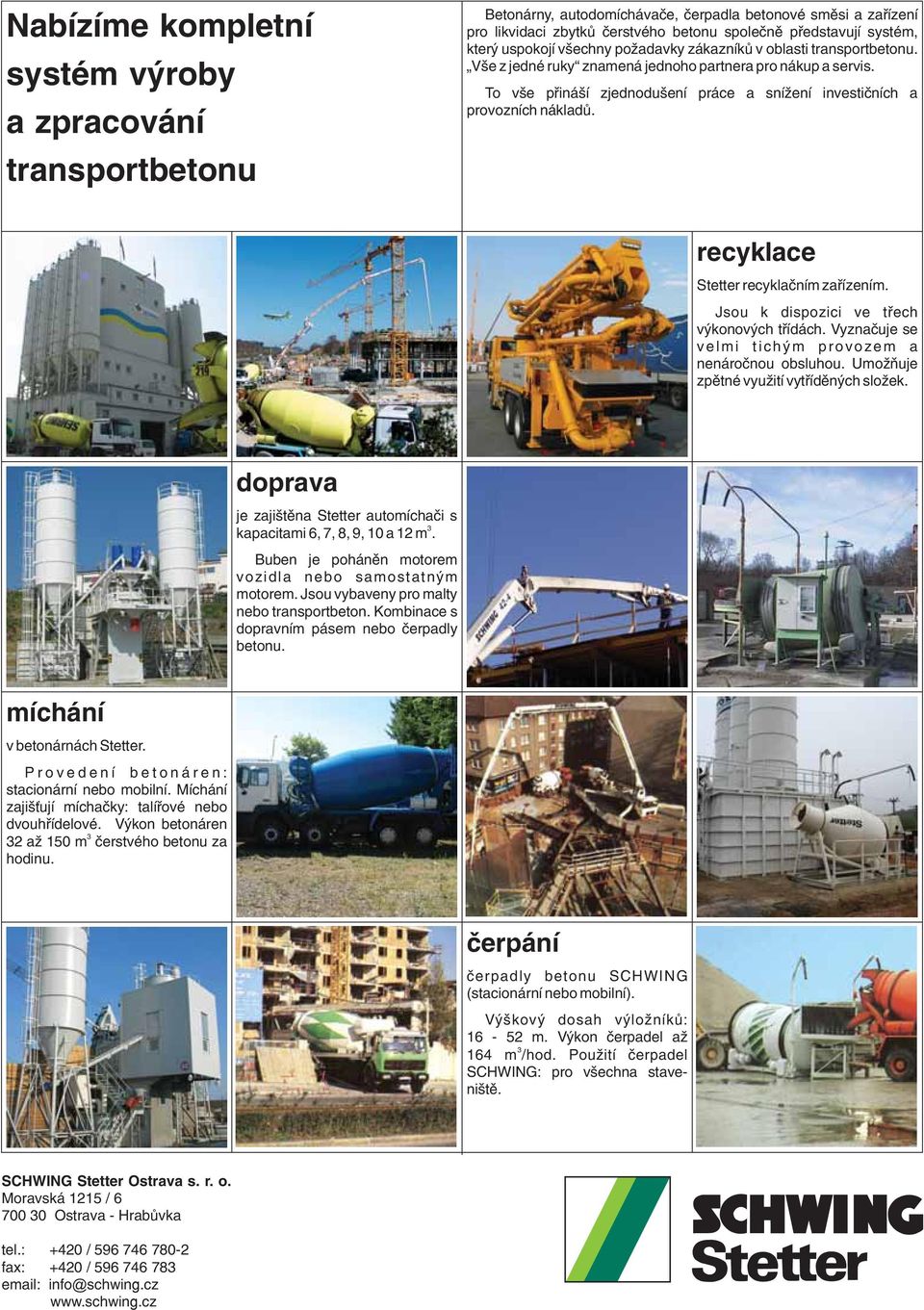

16 Nabízíme kompletní systém výroby a zpracování transportbetonu Betonárny, autodomíchávaèe, èerpadla betonové smìsi a zaøízení pro likvidaci zbytkù èerstvého betonu spoleènì pøedstavují systém, který uspokojí všechny po adavky zákazníkù v oblasti transportbetonu. Vše z jedné ruky znamená jednoho partnera pro nákup a servis. To vše pøináší zjednodušení práce a sní ení investièních a provozních nákladù. recyklace Stetter recyklaèním zaøízením. Jsou k dispozici ve tøech výkonových tøídách. Vyznaèuje se velmi tichým provozem a nenároènou obsluhou. Umo òuje zpìtné vyu ití vytøídìných slo ek. doprava je zajištìna Stetter automíchaèi s kapacitami 6, 7, 8, 9, 10 a 12 m. Buben je pohánìn motorem vozidla nebo samostatným motorem. Jsou vybaveny pro malty nebo transportbeton. Kombinace s dopravním pásem nebo èerpadly betonu. míchání v betonárnách Stetter. Provedení betonáren: stacionární nebo mobilní. Míchání zajiš ují míchaèky: talíøové nebo dvouhøídelové. Výkon betonáren 2 a 150 m èerstvého betonu za hodinu. èerpání èerpadly betonu SCHWING (stacionární nebo mobilní). Výškový dosah výlo níkù: m. Výkon èerpadel a 164 m /hod. Pou ití èerpadel SCHWING: pro všechna staveništì. SCHWING Stetter Ostrava s. r. o. Moravská 1215 / Ostrava - Hrabùvka tel.: +420 / fax: +420 / info@ schwing.cz
