1 S třední škola stavební Jihlava Sada 1 Technologie betonu 19. Míchání a doprava betonové směsi Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Iveta Čopáková 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Skladování složek bet. směsi Betonová směs v míchačkách podle předpisu Skladování složek: Kamenivo podle frakcí -úložné plochy zhutněné, zpevněné, nejlépe bet. dlažba nebo panely -zásobníky Cement pytlovaný, v uzavřených skladech na pevné a nepropustné podlaze - každá dodávka označená (druh, datum ) -volně ložený v silech

3 Typy míchaček Míchačky 1.S nepřerušovaným mícháním 2. S přerušovaným mícháním 2.1. S otáčivým bubnem 2.2. S nepohyblivým bubnem Podle vodorovné osy Podle šikmé osy Nízký válec + ramena pohyblivá podle svislé osy Vodorovný válec + šnekový mechanismus

4 2.1. Míchačky s otáčivým bubnem Jsou opatřeny lopatkami, které směs nabírají a převalováním nebo přesypáváním ji míchají Míchačky malé o objemu 60 a 100 l údržbářské práce a opravy -o objemu 120 a 150 l menší stavby -o objemu 200, 250 a 400 l

5 2.2. Míchačky s nepohyblivým bubnem 1. Nízký válec, v němž se směs promíchává pomocí lopat centrálně umístěných na ramenech nebo soustavou lopatek umístěných na konci ramene

6 2. Vodorovný válec směs je promíchávána šnekovým hřídelem Dvouhřídelovámíchačka je díky svým schopnostem předurčena pro nasazení ve výkonných betonárnách (většinou od velikosti míchačky 1,25 m3). Systém míchání zaručuje výrobu jakostního betonu v nejkratších časech. Již po 15 sekundách míchání se v dvouhřídelovýchmíchačkách dosahuje 85 %-ní homogenizace a po dalších 15 sekundách stupeň homogenizace vzroste na 95 %.

7 Betonárny Přenosné na větších a rozsáhlejších stavbách Výhody: - výroba kvalitní směsi - uspoření pracovní síly - hospodárnost Stabilní v panelárnách - plně automatizovány Stabilní betonárna Stetter

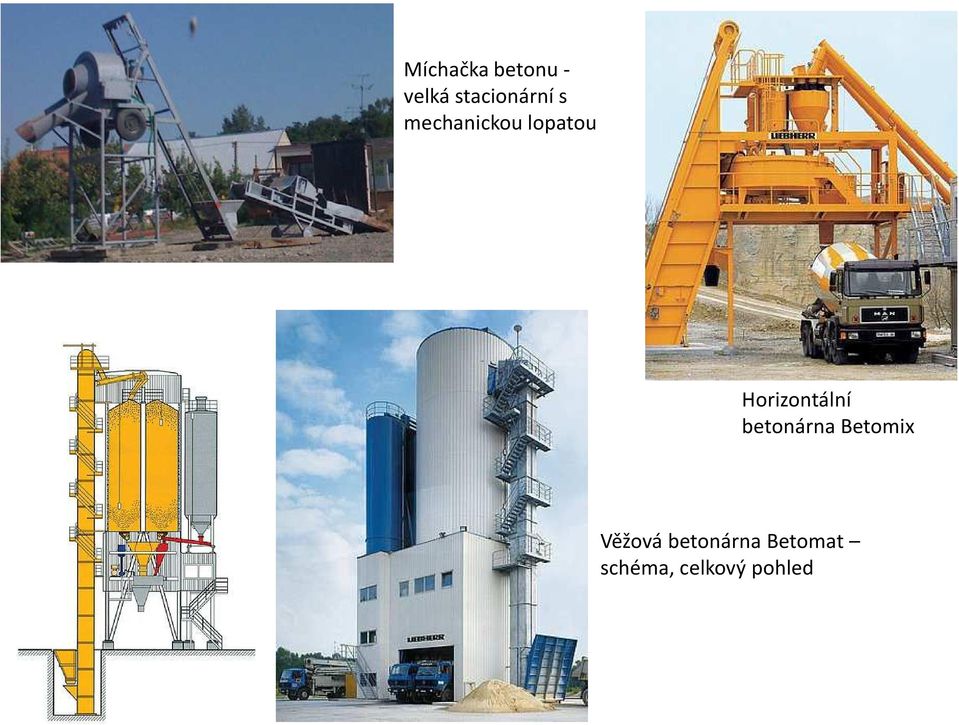

8 Míchačka betonu - velká stacionární s mechanickou lopatou Horizontální betonárna Betomix Věžová betonárna Betomat schéma, celkový pohled

9 Transportbeton bet. směs pro výrobu betonu, jejíž složky byly nadávkovány, zamíchány mimo stavbu

10 Transportbeton-rozeznáváme: směs je zamíchána v betonárně, během dopravy se udržuje v homogenním stavu směs je zamíchána v autodomíchávači, směs se míchá během přepravy nebo až po dojezdu na místo zpracování směs je zamíchána kombinovaně, částečně namíchána v betonárně a míchání se dokončí v autodomíchávači směs je nadávkovaná v místě výroby, konečná homogenizace se provede až v místě zpracování v autodomíchávačinebo v míchačce.

11 Doprava betonové směsi Doprava co nejkratší (rozmíšení, homogenita) Doprava ve vodorovném směru: Kolečko Japonka Motorový vozík Multikára Dampr Autodomíchavače a automíchače 11

12 Kolečko Objem l Dopravní vzdálenost m 12

13 Japonka Objem 125 l a více Dopravní vzdálenost do 50 m 13

14 Motorový vozík Objem 0,25 m3 14

15 Multikára Pro menší množství betonové směsi na větší vzdálenost 15

16 Dampr Objem 0,25 10 m3 Dopravní vzdálenost do 5 km Typy kloubový -pevný -pásový -mini max. zatížení 8 tun 16

17 Ostatní doprava Ve svislém směru plošinové výtahy 17

18 Ve svislém i vodorovném směru: jeřáby mobilní -pásový -s pojezdem speciální prostředky - badie -stojaté nádoby plníme z míchaček nebo vanových zásobníků 18

19 Pro plynulou betonáž konstrukcí většího objemu na vzdálenost 300 m nebo do výšky 40 m používáme čerpadla nebo pneumatické dopravníky 19

20 Odbedňování Nenosné kce kce zachovává tvar Bočnice trámů a průvlaků 2-3 den Bočnice pilířů a sloupů po 10 dnech Dna trámů a desek o rozpětí do 2 m po 10 dnech Desky, trámy, průvlaky větší rozpětí po 21 dnech Větší a nosné kce po dosažení předepsané pevnosti betonu 20
