Váš telefon Tato část představuje hardwarovou výbavu zařízení.

Transkript

1 Váš telefon Tato část představuje hardwarovou výbavu zařízení. G Č. Položky Funkce 1 Konektor sluchátek 2 Vypínač Použijte soupravu hands-free pro volání nebo poslech hudby. Stiskněte a podržte několik sekund a zapněte nebo vypněte telefon. Chcete-li nastavit režim spánku telefonu, stiskněte krátce tlačítko napájení. Dalším stisknutím zapněte displej. 3 Sluchátko Zdroj hudby a hlasu. 4 Dotyková obrazovka Obrazovka s displejem. Oznámení o stavu napájení. 5 Další oznámení. (Nová LED indikátor textová zpráva / Zmeškaný hovor). 6 Obrazovka se automaticky Snímač vypne, pokud telefon při přiblížení volání přiložíte k hlavě. 7 Světelný senzor Nastaví jas obrazovky podle okolních světelných podmínek.

2 Č. Položky Funkce 8 Domů 9 Menu 10 Hledat 11 Návrat Vrátit zpět na úvodní obrazovku. Stiskněte a podržte k vyvolání nedávné aktivity. Stisknutím zobrazíte možnosti nabídky. Připojte se k webovým stránkám nebo použijte funkci hledání v telefonu. Návrat na předchozí obrazovku. 12 MIC Zvukový přijímač. 13 Port Micro USB Připojte kabel USB k počítači a budete moci sdílet mobilní síť svého telefonu na počítači nebo s paměťovým zařízením USB. Slouží pro připojení kabelu USB a napájecího adaptéru pro nabíjení baterie. G1345 2

3 Č. Položky Funkce 14 Hlasitost Stiskněte tlačítko nahoru nebo dolů a zvyšte nebo snižte hlasitost. Posunutím tlačítka úplně dolů aktivujete režim vibrací. Zde můžete zasunout kartu 15 Slot Micro SD Micro SD. Klepnutím aktivujete 16 fotoaparát. Tlačítko V režimu fotoaparátu/kamery fotoaparátu můžete stiskem fotografovat nebo nahrávat video. 17 Reproduktor Zdroj hudby a hlasu. 18 Přisvětlovací Pomáhá při fotografování za LED slabých světelných podmínek. Fotoaparát Fotoaparát na zadní straně 19 5 zařízení podporuje rozlišení 5 megapixel megapixely a video záznam ve ů vysoké kvalitě. 20 Zadní kryt Kryt musíte otevřít, pokud chcete vložit nebo vyjmout baterii a kartu SIM. POZNÁMKA: Baterii lze také nabíjet během připojení k počítači. G

4 Vložení nebo vyjmutí karty SIM, baterie a paměťové karty 2. Vložte prst do drážky. Sejmutí zadního krytu 1. Obraťte telefon zadní stranou nahoru. G1345 4

5 3. Pak stáhněte zadní kryt prstem a sejměte jej. Karta SIM Karta SIM obsahuje telefonní číslo, paměťové úložiště a podrobnosti o síťové službě. Vložení karty SIM Vložte kartu SIM. Zkontrolujte, zda zlaté kontakty směřují dolů a seříznutý roh směrem ke slotu baterie. Pro dvě karty SIM jsou zde dva sloty. Horní slot je pro kartu SIM2, slot SIM1 je na spodní straně. G1345 5

6 Vyjmutí karty SIM 1. Vyjměte baterii. 2. K vysunutí karty SIM ze slotu použijte prst. Vyjmutí baterie Ke zvednutí baterie použijte prst, pak baterii vytáhněte. Baterie Telefon se dodává s dobíjecí baterií. Životnost baterie se liší podle sítě, používaných aplikací a typu připojení telefonu. Vložení baterie Vložte baterii. Zkontrolujte, zda jsou kontakty baterie vyrovnány s konektory ve slotu. POZNÁMKA: Pro zajištění výkonnosti baterie a zabránění rizika požáru: Používejte pouze originální baterie určené pro tento telefon. Neskladujte baterii při teplotách nižších než -10 ºC nebo vyšších než 45 ºC G1345 6

7 Nasazení zadního krytu 1. Vložte háček na horní straně zadního krytu do slotu v telefonu. 2. Pak stiskněte dolní okraj zadního krytu, až zaklapne na místě. G1345 7

8 Paměťová karta K ukládání fotografií, hudby, videonahrávek nebo dalších dat budete potřebovat paměťovou kartu microsd. Vložení paměťové karty 1. Vložte paměťovou kartu zlatými kontakty směrem dolů. 2. Zatlačte paměťovou kartu až zaklapne na místě. Vyjmutí paměťové karty 1. Pro bezpečné vyjmutí klepněte na Zásuvka aplikace > Nastavení > Úložiště > Odpojit kartu SD. 2. Stiskněte paměťovou kartu až vyskočí a vysuňte ji ze slotu. Nabíjení baterie Když poprvé vyjmete telefon z krabice, baterie je nabitá pouze částečně. Před použitím baterii plně nabijte. 1. Připojte kabel USB k napájecímu adaptéru a pak připojte zařízení pomocí kabelu USB. 2. Připojte napájecí adaptér k zásuvce a začněte nabíjet. POZNÁMKA: Baterii lze také nabíjet, když je telefon připojen k počítači. Pro zajištění bezpečnosti nevyjímejte baterii z telefonu, je-li připojen napájecí adaptér, nebo když se baterie nabíjí. G1345 8

9 Vypnutí telefonu 1. Stiskněte a podržte tlačítko napájení několik sekund. 2. Zobrazí se překryvné okno, pak klepněte na tlačítko Vypnout. 3. Zvolte tlačítko OK a potvrďte. Přepnutí telefonu do režimu spánku Chcete-li nastavit režim spánku telefonu, stiskněte krátce tlačítko napájení. Displej se vypne. Chcete-li displej zapnout, stiskněte znovu krátce tlačítko napájení. Zapnutí nebo vypnutí telefonu Po vložení karty SIM a nabití baterie jste připraveni k zapnutí telefonu. Zapnutí telefonu Stiskněte a podržte tlačítko napájení, dokud telefon nezavibruje. Informační dioda LED Typy Popisy Červená svítící Baterie se nabíjí. kontrolka Zelená svítící Baterie je zcela kontrolka nabita. Červená Baterie je téměř problikávající vybita. kontrolka Zelená problikávající kontrolka Oznámení (Nová textová zpráva / Zmeškaný hovor / Nová zpráva) G1345 9

10 Používání náhlavní sady Pro konverzaci s pomocí soupravy hands-free musíte připojit náhlavní soupravu (sluchátka) do konektoru. POZNÁMKA: Při používání náhlavní soupravy je vaše schopnost zaslechnout vnější zvuky omezena. Nepoužívejte náhlavní soupravu tam, kde by vás to mohlo ohrozit. Používáte-li náhlavní soupravu, nenastavujte hlasitost na maximum, mohlo by to způsobit poškození vašeho sluchu. Následující pokyny se dodávají pouze pro originální náhlavní soupravu výrobce: Typy Stiskněte tlačítko na náhlavní soupravě Popisy Když obdržíte příchozí volání, stisknutím tlačítka hovor přijmete. Pokud právě voláte, stiskněte tlačítko a zvuk vypněte, dalším stiskem zvuk znovu zapněte. V režimu hudba/video stiskněte tlačítko a spusťte přehrávání, dalším stiskem jej zastavte nebo spusťte Stiskněte a podržte tlačítko na náhlavní soupravě opakovaně. Když posloucháte hudbu, dvojím rychlým stisknutím se přesunete k další hudební skladbě. Pokud právě voláte, stiskněte a podržte tlačítko a ukončete hovor. Když obdržíte příchozí volání, stisknutím a podržením tlačítka hovor ukončíte. Když posloucháte hudbu, stiskněte a podržte tlačítko a přejděte zpět n a seznam skladeb. Když používáte další funkce, stiskněte a podržte tlačítko a spusťte hudební přehrávač. Úvodní obrazovka Na Úvodní obrazovce můžete rychle přistupovat k běžným funkcím a oznámením o zmeškání hovorů, přijatých zprávách, stavu baterie a připojení. G

11 Ikony na stavovém řádku Ikony stavového řádku ukazují různé typy informací. Klepněte na stavový řádek a posunujte se různými oznámeními nebo zobrazením systémových informací. Stavová ikona sítě bude při přihlášení do Google účtu zelená. Pokud se připojíte na internet pomocí sítě Wi-Fi, ale nebudete přihlášeni do vašeho Google účtu, pak bude stavová ikona sítě bílá. Typy Ikony Popisy Hlasitost Baterie Když voláte, je hlasitost vypnuta. Vibrace jsou zapnuty. Kabelový headset připojen. Kabelový mikrofon headsetu připojen. Reproduktoru je zapnut. Baterie je zcela nabita. Baterie je téměř vybita. Sítě a připojení Baterie je téměř úplně vybita. Baterie se nabíjí. Žádný signál sítě / Není vložena karta SIM. Maximální signál sítě. Méně sloupců signalizuje nižší intenzitu signálu. Wi-Fi je připojeno. Síť Wi-Fi je aktivována. Probíhá připojení GPRS. Probíhá připojení EDGE. Probíhá připojení 3G. Probíhá připojení HSDPA. Režim V letadle G

12 Probíhající hovor. Váš hovor je podržen. Je aktivován přenosný hotspot Wi-Fi. Připojení USB je aktivováno. Je aktivován hotspot sdíleného datového připojení pomocí portu USB a přenosný hotspot. GPS zapnuto. Bluetooth zapnuto. Zařízení je k počítači připojeno prostřednictvím kabelu USB. Nová textová zpráva. Upozornění Nový . Budík. Oznámení o událostech. Zmeškaný hovor. Ladění přes rozhraní USB připojeno. Synchronizují se data. Obecné informace. Rádio FM je zapnuto. Přehrávání hudby. Stahování aplikace. G

13 Správce systému Android Můžete použít Správce systému Android na počítači a synchronizovat data ve svém zařízení. Stáhněte si Správce systému Android z oficiálních webových stránek GSmart a nainstalujte jej do počítače. POZNÁMKA: Funkci podporují pouze systémy Windows XP, Windows Vista a Windows 7 (32/64 bit). Postup synchronizace 1. Připojte zařízení k počítači pomocí kabelu USB. 2. Po připojení zařízení k počítači pomocí kabelu USB se zobrazí Správce USB. Klepněte v telefonu na možnost Synchronizace s počítačem. 3. Správce systému Android provede automaticky synchronizaci telefonu. 4. Stav připojení Správce systému Android: : Spojení mezi počítačem a zařízením bylo vytvořeno. : Spojení mezi počítačem a zařízením se vytváří. : Spojení mezi počítačem a zařízením bylo odpojeno. Použití Správce systému Android v počítači Kontakty: Umožňuje zálohovat kontakty a také je organizovat. Zprávy: Umožňuje upravovat a odesílat zprávy. Fotografie: Umožňuje importovat fotografie z počítače nebo jiného zařízení a organizovat je v různých albech pro další správu. Videa: Umožňuje přidávat a přehrávat video soubory. Hudba: Umožňuje přidávat, odstraňovat a přehrávat zvukové soubory. Aplikace: Umožňuje spravovat stažené aplikace. Soubory: Umožňuje organizovat a spravovat soubory na počítači i v zařízení. Synchronizace: Umožňuje synchronizovat následující položky: Kontakty, Kalendář, Fotoaparát, Kamera a Složky. Řešení konfliktů obsahuje možnosti Vynechat tuto položku, Přepsat data v telefonu daty z počítače a Přepsat data v počítači daty z telefonu. Nakonec klepněte na možnost a proveďte synchronizaci vybraných položek mezi počítačem a zařízením. G

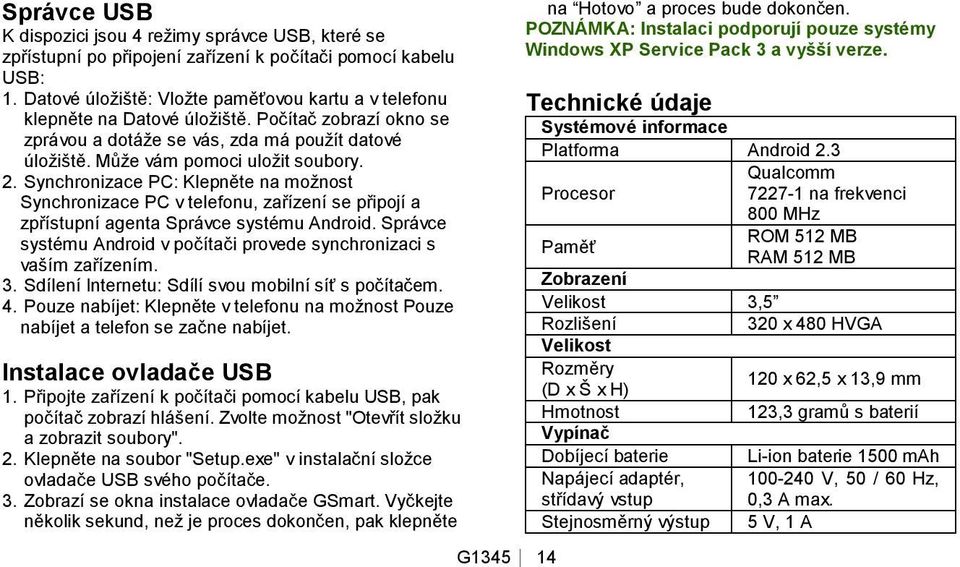

14 Správce USB K dispozici jsou 4 režimy správce USB, které se zpřístupní po připojení zařízení k počítači pomocí kabelu USB: 1. Datové úložiště: Vložte paměťovou kartu a v telefonu klepněte na Datové úložiště. Počítač zobrazí okno se zprávou a dotáže se vás, zda má použít datové úložiště. Může vám pomoci uložit soubory. 2. Synchronizace PC: Klepněte na možnost Synchronizace PC v telefonu, zařízení se připojí a zpřístupní agenta Správce systému Android. Správce systému Android v počítači provede synchronizaci s vaším zařízením. 3. Sdílení Internetu: Sdílí svou mobilní síť s počítačem. 4. Pouze nabíjet: Klepněte v telefonu na možnost Pouze nabíjet a telefon se začne nabíjet. Instalace ovladače USB 1. Připojte zařízení k počítači pomocí kabelu USB, pak počítač zobrazí hlášení. Zvolte možnost "Otevřít složku a zobrazit soubory". 2. Klepněte na soubor "Setup.exe" v instalační složce ovladače USB svého počítače. 3. Zobrazí se okna instalace ovladače GSmart. Vyčkejte několik sekund, než je proces dokončen, pak klepněte G na Hotovo a proces bude dokončen. POZNÁMKA: Instalaci podporují pouze systémy Windows XP Service Pack 3 a vyšší verze. Technické údaje Systémové informace Platforma Android 2.3 Qualcomm Procesor na frekvenci 800 MHz ROM 512 MB Paměť RAM 512 MB Zobrazení Velikost 3,5 Rozlišení 320 x 480 HVGA Velikost Rozměry 120 x 62,5 x 13,9 mm (D x Š x H) Hmotnost 123,3 gramů s baterií Vypínač Dobíjecí baterie Li-ion baterie 1500 mah Napájecí adaptér, V, 50 / 60 Hz, střídavý vstup 0,3 A max. Stejnosměrný výstup 5 V, 1 A

15 Až 115 hodin (Může se lišit podle dostupnosti Pohotovostní čas místních sítí a jednotlivého použití.) Až 4,5 hodin (Může se lišit podle dostupnosti Čas hovoru místních sítí a jednotlivého použití.) Rádiová pásma a standardy 850 / 900 / 1800 /1900 GSM/GPRS/EDGE MHz WCDMA/HSDPA 900 / 2100 MHz Konektivita GPS GPS/AGPS WiFi IEEE b/g Bluetooth Bluetooth EDR USB Micro USB 3,5 mm stereo audio Audio konektor konektor Digitální fotoaparát 5.0 megapixelů, barevný fotoaparát s Digitální fotoaparát automatickým ostřením a záznamem videa Externí paměť G MicroSD s podporou Paměťová karta kapacity až 32 GB Teplota Provozní -15 C až 55 C Slot pro kartu SIM Duální slot pro kartu SIM. POZNÁMKA: Technické údaje se mohou měnit bez předchozího upozornění. V některých regionech se mohou také lišit. POZNÁMKA: Podpora sítě: (a). SIM 1: 3G/2G (WCDMA/ GSM) (b). SIM 2: 2G (GSM) Pokud je tento dokument změněn, stáhněte si nejnovější verzi z oficiálních webových stránkách GSmart. Uživatelskou příručku si můžete také stáhnout z oficiálních webových stránkách GSmart. GIGA-BYTE COMMUNICATIONS INC. B2, No.207, Sec.3, Pai-Hsin Road, Hsin-Tien Dist., New Taipei City 231, Taiwan
