Váš telefon Tato část představuje hardwarovou výbavu zařízení.

Transkript

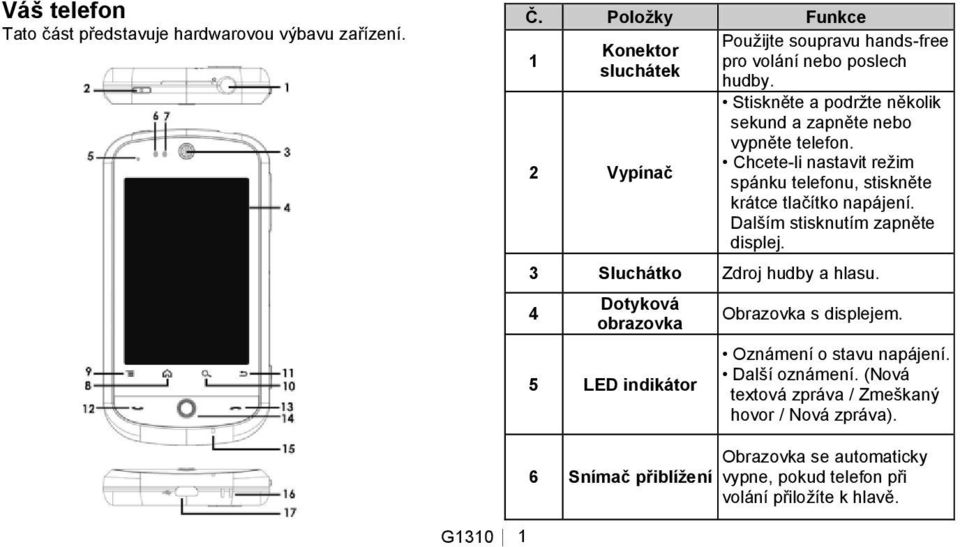

1 Váš telefon Tato část představuje hardwarovou výbavu zařízení. Č. Položky Funkce 1 Konektor sluchátek 2 Vypínač Pouţijte soupravu hands-free pro volání nebo poslech hudby. Stiskněte a podrţte několik sekund a zapněte nebo vypněte telefon. Chcete-li nastavit reţim spánku telefonu, stiskněte krátce tlačítko napájení. Dalším stisknutím zapněte displej. 3 Sluchátko Zdroj hudby a hlasu. 4 Dotyková obrazovka 5 LED indikátor Obrazovka s displejem. Oznámení o stavu napájení. Další oznámení. (Nová textová zpráva / Zmeškaný hovor / Nová zpráva). G Snímač přiblížení Obrazovka se automaticky vypne, pokud telefon při volání přiloţíte k hlavě.

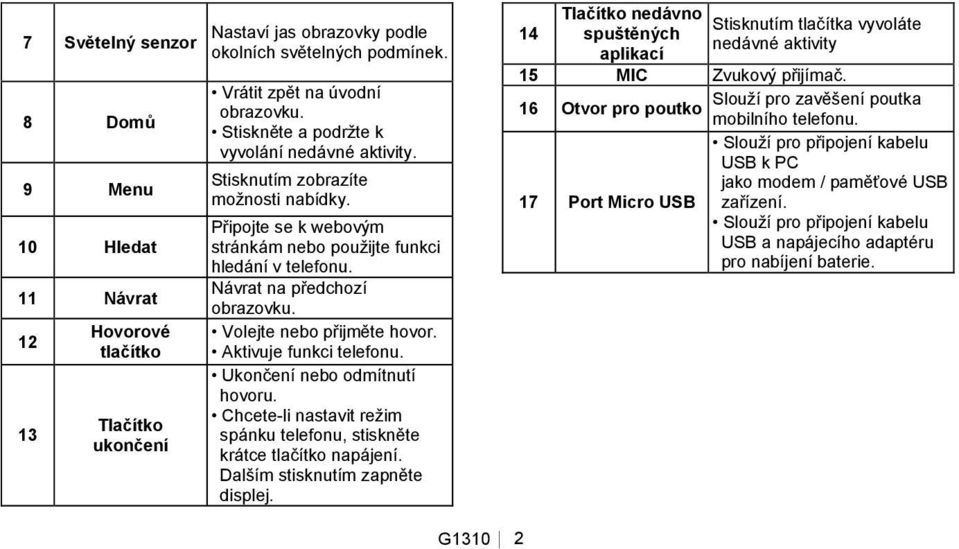

2 7 Světelný senzor 8 Domů 9 Menu 10 Hledat 11 Návrat Hovorové tlačítko Tlačítko ukončení Nastaví jas obrazovky podle okolních světelných podmínek. Vrátit zpět na úvodní obrazovku. Stiskněte a podrţte k vyvolání nedávné aktivity. Stisknutím zobrazíte moţnosti nabídky. Připojte se k webovým stránkám nebo pouţijte funkci hledání v telefonu. Návrat na předchozí obrazovku. Volejte nebo přijměte hovor. Aktivuje funkci telefonu. Ukončení nebo odmítnutí hovoru. Chcete-li nastavit reţim spánku telefonu, stiskněte krátce tlačítko napájení. Dalším stisknutím zapněte displej. 14 Tlačítko nedávno Stisknutím tlačítka vyvoláte spuštěných nedávné aktivity aplikací 15 MIC Zvukový přijímač. 16 Slouţí pro zavěšení poutka Otvor pro poutko mobilního telefonu. 17 Port Micro USB Slouţí pro připojení kabelu USB k PC jako modem / paměťové USB zařízení. Slouţí pro připojení kabelu USB a napájecího adaptéru pro nabíjení baterie. G1310 2

3 Č. Položky Funkce 18 Hlasitost Stiskněte tlačítko nahoru nebo dolů a zvyšte nebo sniţte hlasitost. Posunutím tlačítka úplně dolů aktivujete reţim vibrací. 19 Slot Micro SD Zde můţete zasunout kartu Micro SD. Klepnutím aktivujete fotoaparát. 20 V reţimu Tlačítko fotoaparátu/kamery fotoaparátu můţete stiskem fotografovat nebo nahrávat video. G1310 3

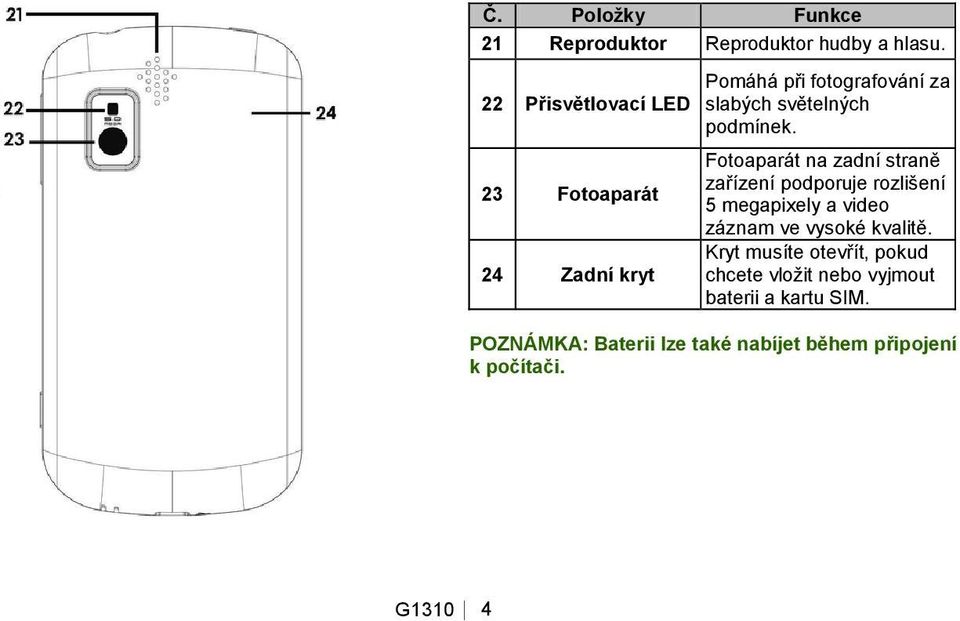

4 Č. Položky Funkce 21 Reproduktor Reproduktor hudby a hlasu. 22 Přisvětlovací LED 23 Fotoaparát 24 Zadní kryt Pomáhá při fotografování za slabých světelných podmínek. Fotoaparát na zadní straně zařízení podporuje rozlišení 5 megapixely a video záznam ve vysoké kvalitě. Kryt musíte otevřít, pokud chcete vloţit nebo vyjmout baterii a kartu SIM. POZNÁMKA: Baterii lze také nabíjet během připojení k počítači. G1310 4

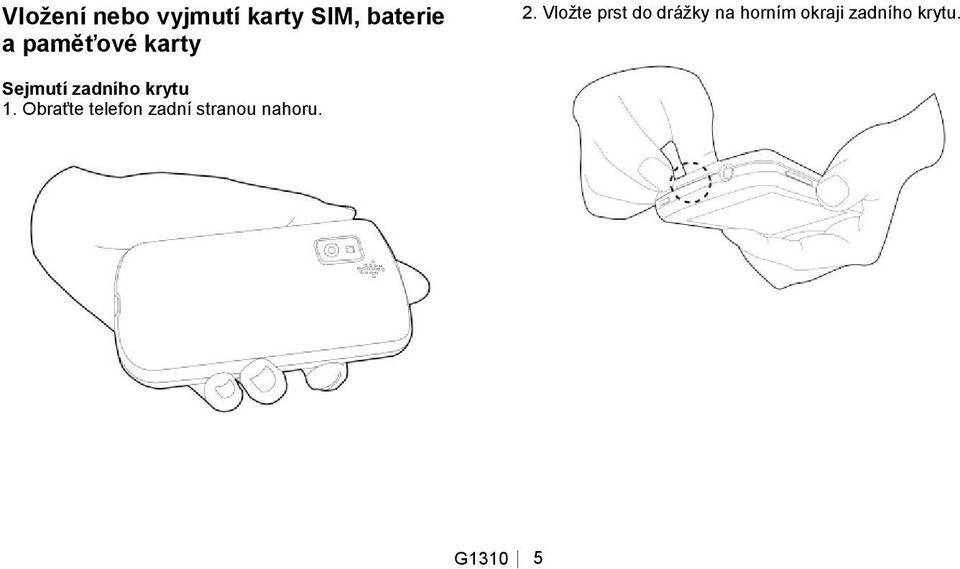

5 Vložení nebo vyjmutí karty SIM, baterie a paměťové karty 2. Vloţte prst do dráţky na horním okraji zadního krytu. Sejmutí zadního krytu 1. Obraťte telefon zadní stranou nahoru. G1310 5

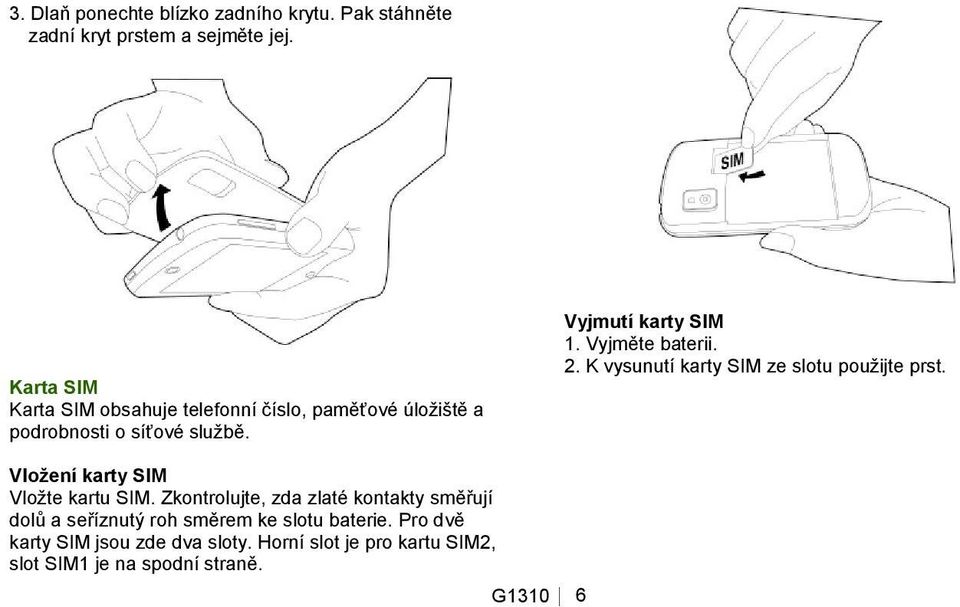

6 3. Dlaň ponechte blízko zadního krytu. Pak stáhněte zadní kryt prstem a sejměte jej. Karta SIM Karta SIM obsahuje telefonní číslo, paměťové úloţiště a podrobnosti o síťové sluţbě. Vyjmutí karty SIM 1. Vyjměte baterii. 2. K vysunutí karty SIM ze slotu pouţijte prst. Vložení karty SIM Vloţte kartu SIM. Zkontrolujte, zda zlaté kontakty směřují dolů a seříznutý roh směrem ke slotu baterie. Pro dvě karty SIM jsou zde dva sloty. Horní slot je pro kartu SIM2, slot SIM1 je na spodní straně. G1310 6

7 Baterie Telefon se dodává s dobíjecí baterií. Ţivotnost baterie se liší podle sítě, pouţívaných aplikací a typu připojení telefonu. Vyjmutí baterie Ke zvednutí baterie pouţijte prst, pak baterii vytáhněte. Vložení baterie Vloţte baterii. Zkontrolujte, zda jsou kontakty baterie vyrovnány s konektory ve slotu. POZNÁMKA: Pro zajištění výkonnosti baterie a zabránění rizika požáru: Používejte pouze originální baterie určené pro tento telefon. Neskladujte baterii při teplotách nižších než -10 ºC nebo vyšších než 45 ºC G1310 7

8 Nasaďte zadní kryt 1. Vloţte háček na spodní straně zadního kryti do slotu v telefonu. 2. Levým a pravým palcem stiskněte střed zadního krytu. G1310 8

9 3. Pak stiskněte horní okraj zadního krytu, aţ zaklapne na místě. Vložení paměťové karty 1. Vloţte paměťovou kartu zlatými kontakty směrem dolů. 2. Zatlačte paměťovou kartu aţ zaklapne na místě. Paměťová karta K ukládání fotografií, hudby, videonahrávek nebo dalších dat budete potřebovat paměťovou kartu microsd. Vyjmutí paměťové karty 1. Pro bezpečné vyjmutí klepněte na Zásuvka aplikací > Nastavení > Karta SD a úloţiště telefonu > Odpojit kartu SD. 2. Stiskněte paměťovou kartu aţ vyskočí a vysuňte ji ze slotu. G1310 9

10 Nabíjení baterie Kdyţ poprvé vyjmete telefon z krabice, baterie je nabitá pouze částečně. Nabijte svůj telefon, dokud měřič nabití baterie nebude ukazovat maximální nabití. 1. Připojte kabel USB k napájecímu adaptéru a pak připojte zařízení pomocí kabelu USB. 2. Připojte napájecí adaptér k zásuvce a začněte nabíjet. POZNÁ MKA: Baterii lze také nabíjet, když je telefon připojen k počítači. Pro zajištění bezpečnosti nevyjímejte baterii z telefonu, je-li připojen napájecí adaptér, nebo když se baterie nabíjí. Zapnutí nebo vypnutí telefonu Po vloţení karty SIM a nabití baterie jste připraveni k zapnutí telefonu. Zapnutí telefonu Stiskněte a podrţte tlačítko napájení, dokud telefon nezavibruje. Vypnutí telefonu 1. Stiskněte a podrţte tlačítko napájení několik sekund. 2. Zobrazí se překryvné okno, pak klepněte na tlačítko Vypnout. 3. Zvolte tlačítko OK a potvrďte. Přepnutí telefonu do režimu spánku Chcete-li nastavit reţim spánku telefonu, stiskněte krátce tlačítko napájení. Displej se vypne. Chcete-li displej zapnout, stiskněte znovu krátce tlačítko napájení. G

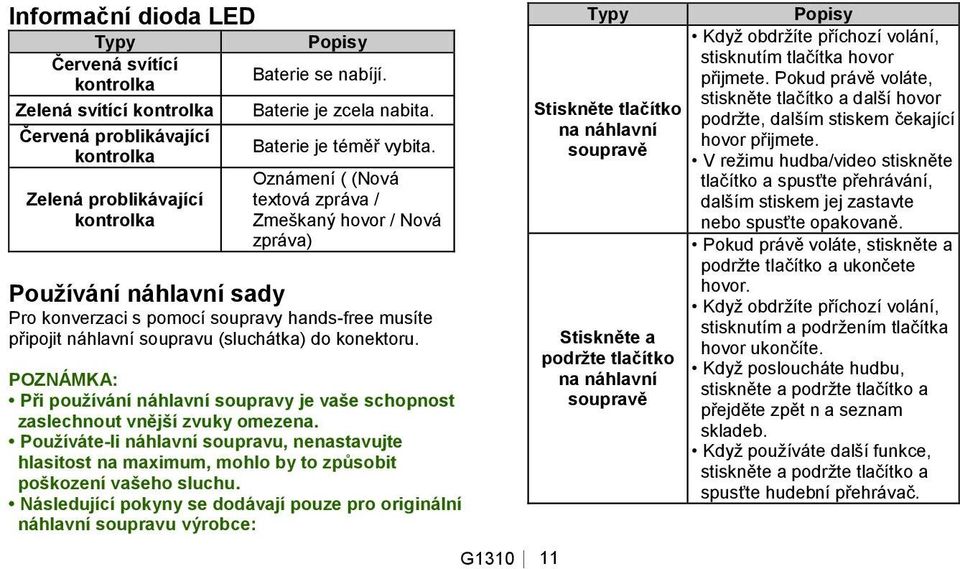

11 Informační dioda LED Typy Popisy Červená svítící Baterie se nabíjí. kontrolka Zelená svítící kontrolka Baterie je zcela nabita. Červená problikávající Baterie je téměř vybita. kontrolka Oznámení ( (Nová Zelená problikávající textová zpráva / kontrolka Zmeškaný hovor / Nová zpráva) Používání náhlavní sady Pro konverzaci s pomocí soupravy hands-free musíte připojit náhlavní soupravu (sluchátka) do konektoru. POZNÁ MKA: Při používání náhlavní soupravy je vaše schopnost zaslechnout vnější zvuky omezena. Používáte-li náhlavní soupravu, nenastavujte hlasitost na maximum, mohlo by to způsobit poškození vašeho sluchu. Následující pokyny se dodávají pouze pro originální náhlavní soupravu výrobce: G Typy Stiskněte tlačítko na náhlavní soupravě Stiskněte a podržte tlačítko na náhlavní soupravě Popisy Kdyţ obdrţíte příchozí volání, stisknutím tlačítka hovor přijmete. Pokud právě voláte, stiskněte tlačítko a další hovor podrţte, dalším stiskem čekající hovor přijmete. V reţimu hudba/video stiskněte tlačítko a spusťte přehrávání, dalším stiskem jej zastavte nebo spusťte opakovaně. Pokud právě voláte, stiskněte a podrţte tlačítko a ukončete hovor. Kdyţ obdrţíte příchozí volání, stisknutím a podrţením tlačítka hovor ukončíte. Kdyţ posloucháte hudbu, stiskněte a podrţte tlačítko a přejděte zpět n a seznam skladeb. Kdyţ pouţíváte další funkce, stiskněte a podrţte tlačítko a spusťte hudební přehrávač.

12 Ú vodní obrazovka Na Úvodní obrazovce můţete rychle přistupovat k běţným funkcím a oznámením o zmeškání hovorů, přijatých zprávách, stavu baterie a připojení. Můţete posunout výchozí obrazovku zleva doprava nebo zprava doleva a přepnout ji. Ikony umístěné na dolním okraji výchozí stránky mají různé funkce: Ikony Popisy Klepnutím spusťte Zásuvku aplikace Klepněte na a podrţte tlačítko a prohlédněte si pět úvodních obrazovek současně. Klepnutím spusťte aplikaci Kontakty. Klepnutím spusťte nástroj Hovory. Ikony na stavovém řádku Ikony stavového řádku ukazují různé typy informací. Klepněte na stavový řádek a posunujte se různými oznámeními nebo zobrazením systémových informací. Typy Ikony Popisy Kdyţ voláte, je hlasitost vypnuta. Hlasitost Baterie Vibrace jsou zapnuty. Reproduktoru je zapnut. Kabelový headset připojen. Kabelový mikrofon headsetu připojen. Baterie je zcela nabita. Baterie je téměř vybita. Baterie je téměř úplně vybita. Baterie se nabíjí. G

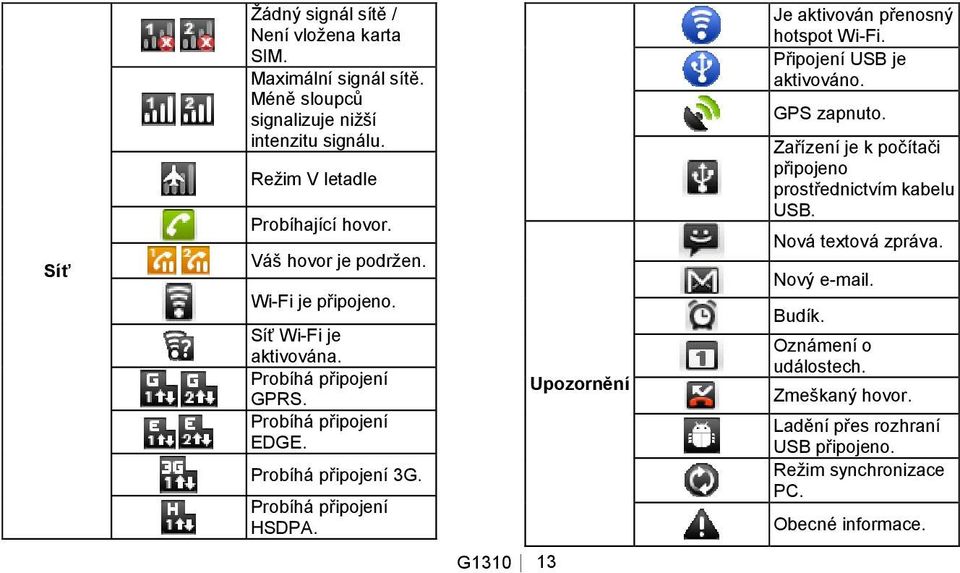

13 Síť Ţádný signál sítě / Není vloţena karta SIM. Maximální signál sítě. Méně sloupců signalizuje niţší intenzitu signálu. Reţim V letadle Probíhající hovor. Váš hovor je podrţen. Wi-Fi je připojeno. Síť Wi-Fi je aktivována. Probíhá připojení GPRS. Probíhá připojení EDGE. Probíhá připojení 3G. Probíhá připojení HSDPA. Upozornění Je aktivován přenosný hotspot Wi-Fi. Připojení USB je aktivováno. GPS zapnuto. Zařízení je k počítači připojeno prostřednictvím kabelu USB. Nová textová zpráva. Nový . Budík. Oznámení o událostech. Zmeškaný hovor. Ladění přes rozhraní USB připojeno. Reţim synchronizace PC. Obecné informace. G

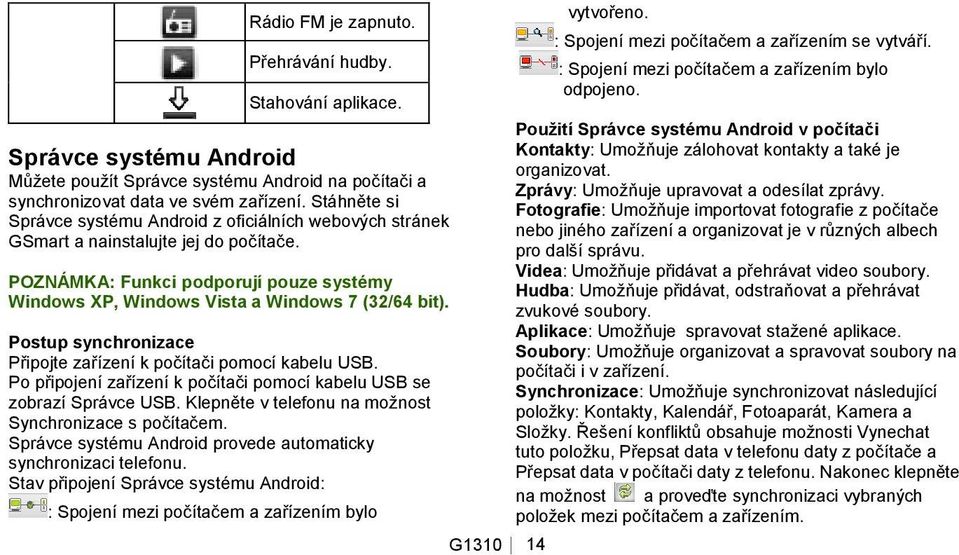

14 Rádio FM je zapnuto. Přehrávání hudby. Stahování aplikace. Správce systému Android Můţete pouţít Správce systému Android na počítači a synchronizovat data ve svém zařízení. Stáhněte si Správce systému Android z oficiálních webových stránek GSmart a nainstalujte jej do počítače. POZNÁ MKA: Funkci podporují pouze systémy Windows XP, Windows Vista a Windows 7 (32/64 bit). Postup synchronizace Připojte zařízení k počítači pomocí kabelu USB. Po připojení zařízení k počítači pomocí kabelu USB se zobrazí Správce USB. Klepněte v telefonu na moţnost Synchronizace s počítačem. Správce systému Android provede automaticky synchronizaci telefonu. Stav připojení Správce systému Android: : Spojení mezi počítačem a zařízením bylo G vytvořeno. : Spojení mezi počítačem a zařízením se vytváří. : Spojení mezi počítačem a zařízením bylo odpojeno. Použití Správce systému Android v počítači Kontakty: Umoţňuje zálohovat kontakty a také je organizovat. Zprávy: Umoţňuje upravovat a odesílat zprávy. Fotografie: Umoţňuje importovat fotografie z počítače nebo jiného zařízení a organizovat je v různých albech pro další správu. Videa: Umoţňuje přidávat a přehrávat video soubory. Hudba: Umoţňuje přidávat, odstraňovat a přehrávat zvukové soubory. Aplikace: Umoţňuje spravovat staţené aplikace. Soubory: Umoţňuje organizovat a spravovat soubory na počítači i v zařízení. Synchronizace: Umoţňuje synchronizovat následující poloţky: Kontakty, Kalendář, Fotoaparát, Kamera a Sloţky. Řešení konfliktů obsahuje moţnosti Vynechat tuto poloţku, Přepsat data v telefonu daty z počítače a Přepsat data v počítači daty z telefonu. Nakonec klepněte na moţnost a proveďte synchronizaci vybraných poloţek mezi počítačem a zařízením.

15 Správce USB K dispozici jsou 4 reţimy správce USB, které se zpřístupní po připojení zařízení k počítači pomocí kabelu USB: 1. Datové úloţiště: Vloţte paměťovou kartu a v telefonu klepněte na Datové úloţiště. Počítač zobrazí okno se zprávou a dotáţe se vás, zda má pouţít datové úloţiště. Můţe vám pomoci uloţit soubory. 2. Synchronizace PC: Klepněte na moţnost Synchronizace PC v telefonu, zařízení se připojí a zpřístupní agenta Správce systému Android. Správce systému Android v počítači provede synchronizaci s vaším zařízením. 3. Datová karta: Klepněte na moţnost Datová karta v telefonu a můţete pouţít telefon jako modem. 4. Pouze nabíjet: Klepněte v telefonu na moţnost Pouze nabíjet a telefon se začne nabíjet. Instalace USB ovladače 1.Připojte váš telefon pomocí USB kabelu k PC. V Počítači se zobrazí okno. Z nabídky vyberte "Otevřít sloţku a zobrazit soubory". 2.Spusťte soubor "Setup.exe" ve sloţce USB Driver Installer ve vašem počítači. 3. Zobrazí se instalační průvodce ovladače GSmart. G Vyčkejte několik sekund, aţ instalace skončí, pak zvolte Done a dokončete instalační proces. POZNÁ MKA: Instalaci podporují pouze systémy Windows XP Service Pack 3 a vyšší verze. Technické údaje Systémové informace Platforma Android 2.2 Qualcomm MSM s Procesor taktem 528 MHz ROM 512 MB Paměť RAM 256 MB Zobrazení Velikost 3.2 Rozlišení 320 x 480 HVGA Velikost Rozměry x 60 x 12.9 mm (D x Š x V) Hmotnost 117 gramů s baterií Vypínač Li-Polymer baterie 1260 Dobíjecí baterie mah Napájecí adaptér, střídavý vstup V, 50 / 60 Hz, 0.3 A max.

16 Stejnosměrný 5 V, 1 A výstup Aţ 115 hodin (Můţe se lišit Pohotovostní čas podle dostupnosti místních sítí a jednotlivého pouţití.) Aţ 6.5 hodin (Můţe se lišit podle Čas hovoru dostupnosti místních sítí a jednotlivého pouţití.) Rádiová pásma a standardy GSM/GPRS/EDGE 850 / 900 / 1800 /1900 MHz WCDMA/HSDPA 900 / 2100 MHz Konektivita GPS GPS WiFi IEEE b/g Bluetooth Bluetooth EDR USB Micro USB mm stereo audio Audio konektor konektor Digitální fotoaparát 5.0 megapixelů, barevný Digitální fotoaparát fotoaparát s automatickým ostřením a záznamem videa Externí paměť Paměťová karta MicroSD s podporou G kapacity aţ 32 GB Teplota Provozní -15 C aţ 55 C Slot pro kartu SIM Duální slot pro kartu SIM. POZNÁMKA: Technické údaje se mohou měnit bez předchozího upozornění. V některých regionech se mohou také lišit. POZNÁ MKA: 1. V daný okamžik uskutečnění hovoru nebo procházení po Internetu může být připojena pouze JEDNA karta SIM. 2. Podpora sítě: (a).sim 1: 3G (WCDMA) (b).sim 2: 2G (GSM) Pokud je tento dokument změněn, stáhněte si nejnovější verzi z oficiálních webových stránkách GSmart. Uţivatelskou příručku si můţete také stáhnout z oficiálních webových stránkách GSmart. GIGA-BYTE COMMUNICATIONS INC. B2, No.207, Sec.3, Pai-Hsin Road, Hsin-Tien Dist., New Taipei City 231, Taiwan
