1 (cz) Tablet S7.1 Uživatelský manuál Děkujeme, že jste si zakoupili Tablet PC. Tento manuál Vám představí funkce tohoto zařízení, kterým je potřeba věnovat pozornost. Prosím, přečtěte si tento manuál řádně ještě předtím, než začnete zařízení používat. 1

2 Obsah 1. Základní instrukce Úvod Podrobnosti k balení Funkce Parametry Rychlý průvodce Baterie a nabíjení Zapnutí vypnutí Připojení k PC Rozhraní Lišta v rozhraní Hlavní MENU Plocha Základní operace Nastavení data a času Nastavení displeje Bezdrátové připojení Instalace a odinstalace aplikací Prohlížeč Video přehrávač Hudební přehrávač Prohlížeč obrázků Kamera Záznam zvuku Obchod play (Market)..9 2

3 1. Základní instrukce 1. Uchovávejte přístroj mimo vlhké a prašné prostředí. 2. Nevystavujte přístroj vysokým teplotám! Například v autě. 3. Neupusťte zařízení na zem. 4. Zařízením netřepte a to kvůli LCD displeji. Může to způsobit abnormality na displeji. 5. Vyberte si správnou hlasitost při použití sluchátek, abyste si nepoškodili sluch. 6. Zařízení nabíjejte pokud (1) Ikona baterie ukazuje nízký výkon. (2) Přístroj se automaticky vypne, a když ho opět zapnete, zase se automaticky vypne. (3) Žádná reakce při stisknutí tlačítek. Upozornění: Přístroj nabíjejte pouze nabíječkou, která je přiložena k přístroji. Ostatní nabíječky mohou způsobit poškození přístroje. Vstup: V ~ 50/60 Hz Výstup: 5V 2000 ma 7. Neodpojujte zařízení od počítače v případě, že stahujete nebo formátujete. Mohou být způsobeny chyby v programování přístroje. 8. Přístroj nedemontujte bez odborného dohledu. 9. Na čistění povrchu přístroje nepoužívejte alkohol, ředidlo nebo benzín chemické látky. 10. Nepoužívejte přístroj na zakázaných místech, například v letadle. 11. Ukládejte si soubory na záložní zdroje. Výrobce není zodpovědný za poškození, vymazání souborů nebo případně opravy. 12. Výrobce si vyhrazuje veškerá práva na technologie a design, a nemá povinnost informovat uživatele, pokud budou vyvinuty nové verze nebo design. 13. Zařízení není vodě odolné, prosím uchovejte zařízení dál od vody. Zapnutí přístroje trvá 20 sekund, nepoužívejte zařízení v tomto časovém limitu. Pokyny a informace o nakládání s použitým obalem Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu Tento symbol vyjadřuje, že elektrozařízení nesmí být vyhozeno do komunálního odpadu, ale má být sbíráno odděleně. Od roku 2005 platí zákon, který říká, že takto musí být označena veškerá na trh uvedená elektrozařízení (elektrospotřebiče). V případě, že není možné elektrozařízení takto označit vzhledem k jeho velikosti nebo funkci, označí se grafickým symbolem obal nebo návod k použití nebo záruční list Tento výrobek je v souladu s požadavky směrnic EU. 3

4 2. Úvod 2.1 Podrobnosti k balení Každé balení Tablet PC obsahuje následující položky: Tablet PC zařízení, nabíječku, micro USB kabel a uživatelský manuál. Všechny položky jsou baleny v krabici. 2.2 Funkce Položka RESET POWER MENU ESC TF Card Slot/Slot pro TF karty Sluchátka Hlasitost +, - DC zásuvka Micro USB Port Popis Tlačítko stiskněte, pokud se tablet zablokuje nebo zastaví. Tlačítko stiskněte krátce, pokud budete chtít tablet přepnout do spánkového režimu/probudit ze spánkového režimu, dlouhý stisk pro přepnutí ON/OFF. Tlačítko stiskněte krátce k přepnutí do menu. Tlačítko stiskněte krátce pro navrácení o krok zpět, dlouze pokud chcete kalibrovat obrazovku. Pro externí TF karty, 1GB až 32GB Stereo jack pro sluchátka. Stiskněte + nebo - pro ztlumení nebo zvýšení hlasitosti. Spojte s 5V DC nabíječkou Micro USB Port USB Host Port Dlouhé stisknutí: stisknutí tlačítka déle než 1.2 s. Port pro externí USB Ovladač, 3G klíč, myš, klávesnici, atd. 2.3 Parametry CPU: Allwinner A13, Single Core, 1.0GHz. ANDROID 4.1 operační systém. TFT dotykový panel LCD displej, 800 x 480 pixel rozlišení. Baterie: 2100 mah Paměť: 512MB DDR 3 Uložiště: 4GB (možnost rozšíření paměti na 32GB pomocí SD karty) Podpora Media přehrávače: video, audio, obrázky, E-kniha, atd. Funkce: vestavěná Wi fi, Bluetooth, micro USB Kamera: hlavní (zadní) kamera: 0.3MPix, přední kamera: 0.3 MPix Vestavěný mikrofon k záznamu zvuku. Podpora USB-HOST a externí U-disk, MP3, MP4, myš, klávesnice, atd. Podpora G-sensoru, což je funkce k otáčení obrazovky. Výstup pro stereo sluchátka nebo reproduktor. Podpora více jazyků. 4

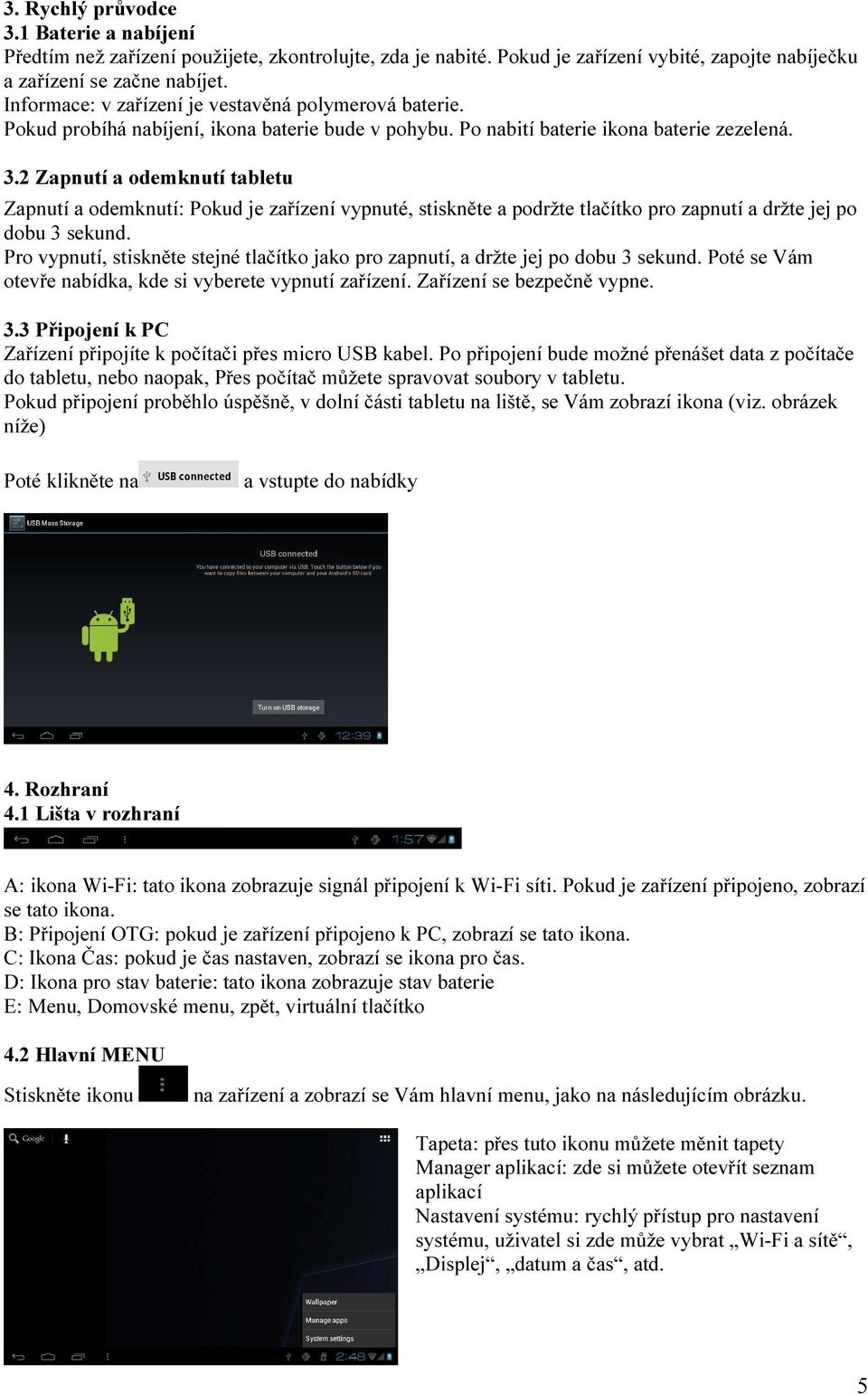

5 3. Rychlý průvodce 3.1 Baterie a nabíjení Předtím než zařízení použijete, zkontrolujte, zda je nabité. Pokud je zařízení vybité, zapojte nabíječku a zařízení se začne nabíjet. Informace: v zařízení je vestavěná polymerová baterie. Pokud probíhá nabíjení, ikona baterie bude v pohybu. Po nabití baterie ikona baterie zezelená. 3.2 Zapnutí a odemknutí tabletu Zapnutí a odemknutí: Pokud je zařízení vypnuté, stiskněte a podržte tlačítko pro zapnutí a držte jej po dobu 3 sekund. Pro vypnutí, stiskněte stejné tlačítko jako pro zapnutí, a držte jej po dobu 3 sekund. Poté se Vám otevře nabídka, kde si vyberete vypnutí zařízení. Zařízení se bezpečně vypne. 3.3 Připojení k PC Zařízení připojíte k počítači přes micro USB kabel. Po připojení bude možné přenášet data z počítače do tabletu, nebo naopak, Přes počítač můžete spravovat soubory v tabletu. Pokud připojení proběhlo úspěšně, v dolní části tabletu na liště, se Vám zobrazí ikona (viz. obrázek níže) Poté klikněte na a vstupte do nabídky 4. Rozhraní 4.1 Lišta v rozhraní A: ikona Wi-Fi: tato ikona zobrazuje signál připojení k Wi-Fi síti. Pokud je zařízení připojeno, zobrazí se tato ikona. B: Připojení OTG: pokud je zařízení připojeno k PC, zobrazí se tato ikona. C: Ikona Čas: pokud je čas nastaven, zobrazí se ikona pro čas. D: Ikona pro stav baterie: tato ikona zobrazuje stav baterie E: Menu, Domovské menu, zpět, virtuální tlačítko 4.2 Hlavní MENU Stiskněte ikonu na zařízení a zobrazí se Vám hlavní menu, jako na následujícím obrázku. Tapeta: přes tuto ikonu můžete měnit tapety Manager aplikací: zde si můžete otevřít seznam aplikací Nastavení systému: rychlý přístup pro nastavení systému, uživatel si zde může vybrat Wi-Fi a sítě, Displej, datum a čas, atd. 5

6 4.3 Plocha Pokud prstem stiskněte hlavní menu, plocha bude fixní a nebude se pohybovat. Uživatel může táhnout ikony aplikace na ploše a to v hlavním menu. 5. Základní operace Stiskněte ikonu nastavení v hlavím aplikačním menu. Zde si můžete otevřít systémové nastavení aplikací, jako je znázorněno níže: Vyberte si odpovídající relevantní ikonu, jako je Wi-Fi a sítě, displej, nastavení data a času, o zařízení, atd. 5.1 Datum a čas Klikněte na Datum a čas a vstupte do nastavení. Vyberte datum a čas, vyberte časovou zónu, nastavení času, formát času, formát data nebo jiné informace. Například, vyberte nastavení data, jako na následujícím obrázku: Vyberte + zvýšení o 1 jednotku Vyberte snížení o 1 jednotku Po nastavení stiskněte tlačítko: HOTOVO 6

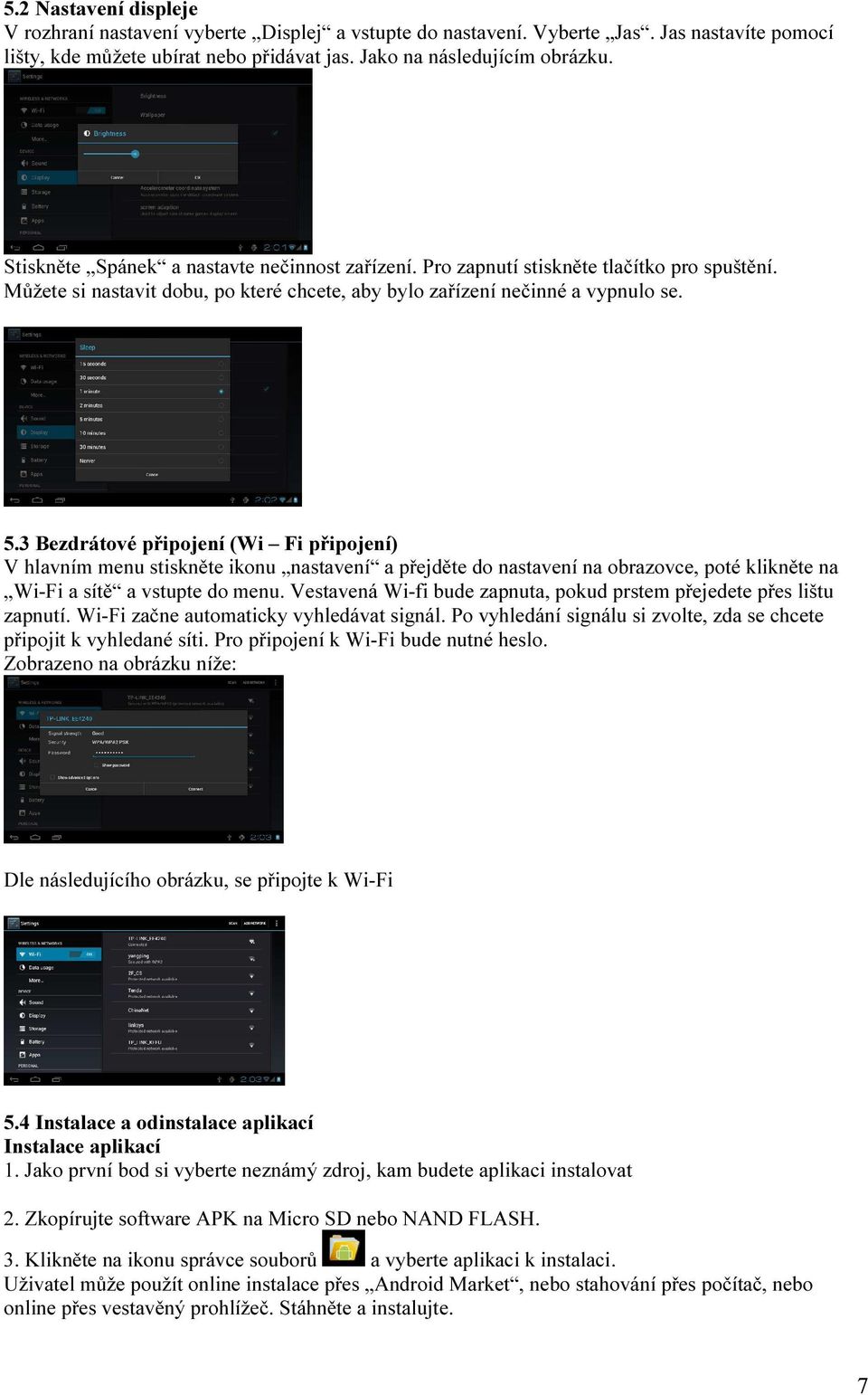

7 5.2 Nastavení displeje V rozhraní nastavení vyberte Displej a vstupte do nastavení. Vyberte Jas. Jas nastavíte pomocí lišty, kde můžete ubírat nebo přidávat jas. Jako na následujícím obrázku. Stiskněte Spánek a nastavte nečinnost zařízení. Pro zapnutí stiskněte tlačítko pro spuštění. Můžete si nastavit dobu, po které chcete, aby bylo zařízení nečinné a vypnulo se. 5.3 Bezdrátové připojení (Wi Fi připojení) V hlavním menu stiskněte ikonu nastavení a přejděte do nastavení na obrazovce, poté klikněte na Wi-Fi a sítě a vstupte do menu. Vestavená Wi-fi bude zapnuta, pokud prstem přejedete přes lištu zapnutí. Wi-Fi začne automaticky vyhledávat signál. Po vyhledání signálu si zvolte, zda se chcete připojit k vyhledané síti. Pro připojení k Wi-Fi bude nutné heslo. Zobrazeno na obrázku níže: Dle následujícího obrázku, se připojte k Wi-Fi 5.4 Instalace a odinstalace aplikací Instalace aplikací 1. Jako první bod si vyberte neznámý zdroj, kam budete aplikaci instalovat 2. Zkopírujte software APK na Micro SD nebo NAND FLASH. 3. Klikněte na ikonu správce souborů a vyberte aplikaci k instalaci. Uživatel může použít online instalace přes Android Market, nebo stahování přes počítač, nebo online přes vestavěný prohlížeč. Stáhněte a instalujte. 7

8 Odinstalování aplikací Stiskněte položku Nastavení Aplikace - Stahování, vyberte odpovídající aplikace, která bude instalována, klikněte na aplikaci, kterou chcete odinstalovat. 5.5 Prohlížeč Po připojení sítě, otevřete prohlížeč a vstupte do URL, budete mít rychlý přístup na Web, nebo přes hlavní plochu si vyhledejte URL, a otevřete webovou stránku. 5.6 Video přehrávač Online video: Zařízení podporuje HTML5 online video přehrávač. Místní video: Klikněte na ikonu Super HD přehrávače. Přehrávač načte automaticky alba nebo fotografie, které jsou uloženy na místní disku nebo micro SD kartě, poté vyberte video. 5.7 Hudební přehrávač Stiskněte ikonu a vstupte do hudebního přehrávače. Klikněte na hudební soubor a vstupte do hudebního přehrávače. Stiskněte pro přehrávání následující skladby, dlouhým stisknutím skladbu rychle přetočíte. Stiskněte pro pozastavení skladby, stiskněte ikonu a přejděte na normální přehrávání. Stiskněte pro přehrávání další skladby. Stiskněte pro zobrazení přehrávacího seznamu. Stiskněte pro režim náhodného přehrávání. Stiskněte pro opakování skladby. 5.8 Prohlížeč obrázků Stiskněte ikonu a vstupte do prohlížeče obrázků. Zde naleznete seznam souborů obrázků a videí. Jako je zobrazeno níže: Vyberte soubor obrázků a vstupte do prohlížeče. Obrázek si můžete přiblížit, zúžit, nastavit nebo odstranit. 8

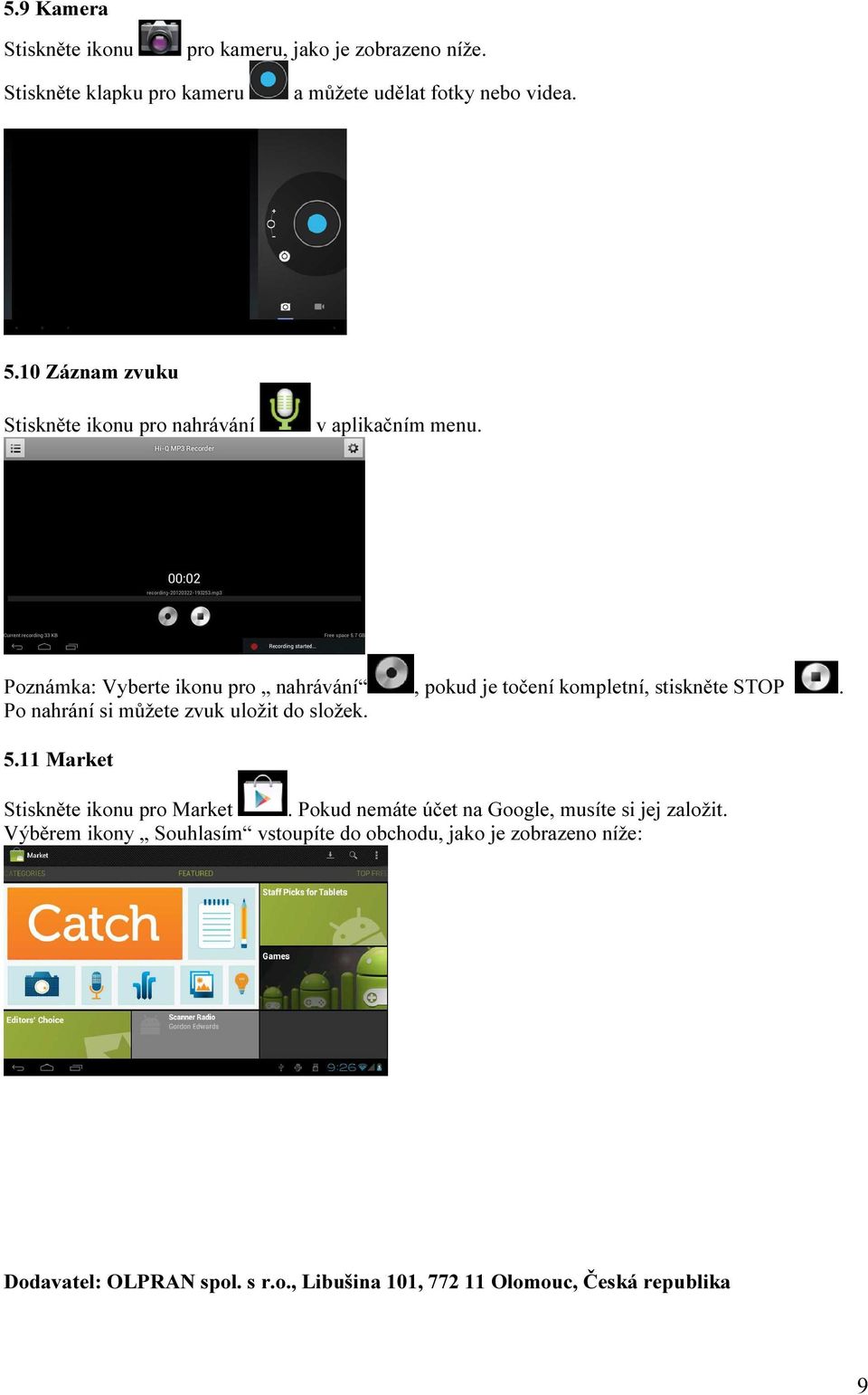

9 5.9 Kamera Stiskněte ikonu pro kameru, jako je zobrazeno níže. Stiskněte klapku pro kameru a můžete udělat fotky nebo videa Záznam zvuku Stiskněte ikonu pro nahrávání v aplikačním menu. Poznámka: Vyberte ikonu pro nahrávání, pokud je točení kompletní, stiskněte STOP. Po nahrání si můžete zvuk uložit do složek Market Stiskněte ikonu pro Market. Pokud nemáte účet na Google, musíte si jej založit. Výběrem ikony Souhlasím vstoupíte do obchodu, jako je zobrazeno níže: Dodavatel: OLPRAN spol. s r.o., Libušina 101, Olomouc, Česká republika 9
