HHF12. Návod k obsluze anemometru

Transkript

1 HHF12 Návod k obsluze anemometru

2 ANEMOMETR HHF12 Nový, inovovaný výrobek zajišťuje měření rychlosti větru, chladu a informace o teplotních stavech pro venkovní aplikace. Ovládání přístroje je velmi jednoduché a srozumitelné, po přečtení manuálu uživatel dostane všechny nezbytné informace týkající se tohoto přístroje. ANEMOMETR Tlačítko Tlačítko volby režimu Lopatkové kolo Kryt baterie Vlastnosti: Měření rychlosti větru: [m/h], [km/h], [m/s], [námořní míle 1853 m/h] Rychlost větru v Beaufordově sloupcovém grafu Měření rychlosti studeného vzduchu Měření teploty v [ C] nebo v [ F] Podsvícený LCD displej Automatické vypínání přístroje Součástí přístroje je poutko kolem krku Přístroj je odolný proti vlhkosti NASTAVENÍ: 1. Pomocí větší mince otevřete kryt baterie na zadní straně přístroje dle obrázku. 2. Ověřte si polaritu baterie a do pouzdra vložte litiový článek (+ pól musí být nahoře ) a uzavřete krytem. 3. Když je baterie v přístroji, všechny segmenty displeje se krátce rozsvítí. Nyní je anemometr připraven k měření. Poznámka: Po vložení baterie otestujte přístroj tak, že budete foukat cca 30 s do lopatkového kola. Údaj zobrazený na displeji se musí měnit. Pokud tomu tak není, vyjměte baterii na 30 s, vložte ji zpět a test znovu zopakujte. Funkční klávesy: Anemometr využívá následujících kláves: Klávesa volby režimu (Mode key) : Přepíná mezi měřením rychlosti větru a teplotou : Zapnutí/vypnutí přístroje : Editace dat a uživatelské nastavení : Podsvícení displeje Klávesa plus (+) : volba funkce : nastavení parametrů měření v režimu nastavení : zapnutí podsvícení displeje

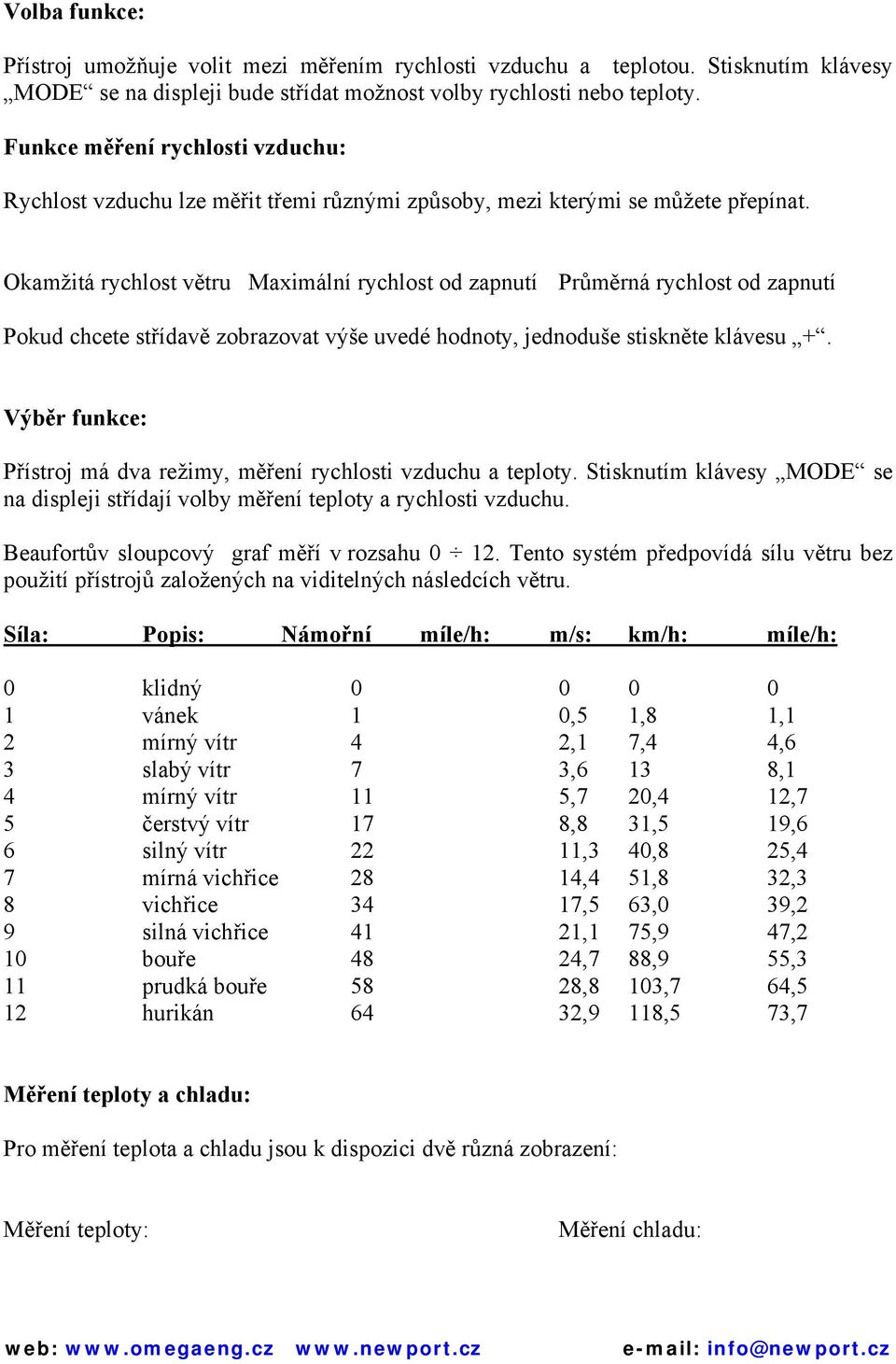

3 Volba funkce: Přístroj umožňuje volit mezi měřením rychlosti vzduchu a teplotou. Stisknutím klávesy MODE se na displeji bude střídat možnost volby rychlosti nebo teploty. Funkce měření rychlosti vzduchu: Rychlost vzduchu lze měřit třemi různými způsoby, mezi kterými se můžete přepínat. Okamžitá rychlost větru Maximální rychlost od zapnutí Průměrná rychlost od zapnutí Pokud chcete střídavě zobrazovat výše uvedé hodnoty, jednoduše stiskněte klávesu +. Výběr funkce: Přístroj má dva režimy, měření rychlosti vzduchu a teploty. Stisknutím klávesy MODE se na displeji střídají volby měření teploty a rychlosti vzduchu. Beaufortův sloupcový graf měří v rozsahu Tento systém předpovídá sílu větru bez použití přístrojů založených na viditelných následcích větru. Síla: Popis: Námořní míle/h: m/s: km/h: míle/h: 0 klidný vánek 1 0,5 1,8 1,1 2 mírný vítr 4 2,1 7,4 4,6 3 slabý vítr 7 3,6 13 8,1 4 mírný vítr 11 5,7 20,4 12,7 5 čerstvý vítr 17 8,8 31,5 19,6 6 silný vítr 22 11,3 40,8 25,4 7 mírná vichřice 28 14,4 51,8 32,3 8 vichřice 34 17,5 63,0 39,2 9 silná vichřice 41 21,1 75,9 47,2 10 bouře 48 24,7 88,9 55,3 11 prudká bouře 58 28,8 103,7 64,5 12 hurikán 64 32,9 118,5 73,7 Měření teploty a chladu: Pro měření teplota a chladu jsou k dispozici dvě různá zobrazení: Měření teploty: Měření chladu:

4 Stisknutím klávesy + se displej automaticky bude přepínat mezi měřením teploty a chladu. Pokud se měřená teplota dostane mimo rozsah -29 C 59 C, měření chladu Měření chladu Anemometr automaticky počítá chlad ve vzduchu, jako užitečnou informaci pro pohyb osob v chladném počasí. Chlad ve vzduchu indikuje pocit, jaká nám asi bude venku zima, coč je odvozeno z rychlosti vzduchu a teploty vzduchu. Zapnutí a vypnutí přístroje: Stiskněte a podržte klávesu MODE po dobu dvou sekund. Poznámka: Pokud se anemometr nepoužívá po dobu delší než 34 minut, automaticky se vypne. Ruční nastavení: Anemometr vypněte, dříve než začnete s ručním nastavováním anemometru. Stiskněte a podržte klávesu MODE po dobu 4 sekund, jednotky rychlosti se rozblikají na displeji. Nastavení měřicího rozsahu: 1. Po zahájení ručního nastavení stiskněte klávesu +, pomocí které si můžete zvolit jednotky rychlosti v km/h, míle/h, metr/s nebo námořní míle/h. 2. Nyní stiskněte klávesu MODE a zadejte jednotky teploty v C nebo F. Nastavení jednotek C a F 1. Na stupnici následně bliká C a F, pomocí klávesy + zvolte příslušnou jednotku. 2. Tímto je jednotka vybrána, stiskněte klávesu MODE pro potvrzení volby a zadejte Průměrování rychlosti v čase. Nastavení průměrování rychlosti vzduchu v čase Průměrnou rychlost vzduchu lze měřit v časových intervalech 2 10 s. 1. Po výběru jednotky teploty stiskněte klávesu + a zadejte požadovaný průměrovací čas. Rozsah pro průměrkování teploty vzduchu je 2 10 s. 2. Po nastavení průměrovacího času stiskněte klávesu MODE pro potvrzení volby a návratu do normálního režimu měření. Podsvícení displeje Pokud podržíte jednu z funkčních kláves déle než 2 s, automaticky se zapne podsvícení displeje. Podsvícení displeje bude trvat asi 8 s, pokud jej nevypnete dříve.

5 Výměna baterií Doporučuje se baterie vyměnit jednou ročně, aby nedošlo k zvýšení chyby měření v souvislosti s poklesem napájecího napětí. Prosíme, pomozte životnímu prostředí a vybité baterie vhoďte do příslušných kontejnerů. Údržba Nevystavujte přístroj do prostředí se zvýšenými vibracemi a nárazy. Přístrj se může poškodit, nebo se zvýší chyba měření. Zabraňte vystavování anemometru vysokým teplotám, například na slunci nebo extremním mrazům, vodě nebo vysoké vlhkosti. Při čištění displeje používejte jemnou látku Nepoužívejte kyseliny nebo rozpouštědla, která by mohla poškodit displej a pouzdro. Nezkoušejte anemometr opravovat. Opravu zajistěte u kvalifikovaného servisu. Zásah do anemometru zruší záruční dobu. Specifikace Rozsah měření teploty: -29,9 +59 C s rozlišením 0,1 C. - pomlčka se zobrazí při překročení nebo podkročení rozsahu měření Vzorkování při měření teploty: interval 10 s Rozsah měření rychlosti vzduchu: minimum 0,2 m/s Maximum 30 m/s Napájení anemometru: 1 x 3V litiová baterie (CR2032) Životnost baterie: cca 12 měsíců Rozměry: 39 x 17 x 98 mm (š x v x d) Zodpovědnost za vady Výrobce a dodavatel nepřebírají žádnou zodpovědnost za nesprávné výsledky měření. Anemometr se nesmí používat v lékařských aplikacích nebo pro informování veřejnosti. Specifikace anemometru se může změnit, bez předchozího oznámení. Anemometr není hračka. Ukládejte jej mimo dosah dětí. Žádná část tohoto manuálu nesmí být kopírována bez předchozího souhlasu výrobce.
