Návod k obsluze. R178C - ph metr s kalibračním roztokem. Vážení zákazníci,

Transkript

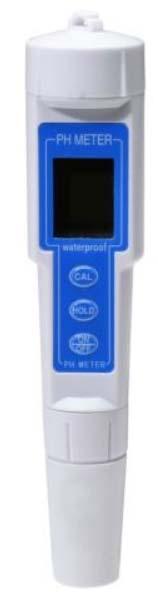

1 Návod k obsluze R178C - ph metr s kalibračním roztokem Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup tohoto produktu. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Popis: Specifikace 1. Měření Rozsah měření ph: 0-14pH; Možnost změny přesnosti ph displeje; Odchylka: 0,01pH/0,1pH. 2. Měření napětí Rozsah měření napětí: 0-828mV; Odchylka: 1mV. 3. Měření teploty Rozsah měření teploty: 0,0-50,0 C ( F); Možnost výběru jednotky měření mezi stupni Celsia a stupni Fahrenheita ( C nebo F); Odchylka: 0,1 C/1 F; Automatická kompenzace teploty (0,0-50,0 C). 4. Kalibrace měřícího přístroje 5. Funkce zamknutí 6. Nápověda nízkého napětí 7. Funkční napětí: 3,3V Poznámky k tlačítkům 1. Tlačítko zapnutí/vypnutí [ON/OFF] Při vypnutém zařízení, zapnete zmáčknutím; Při vypnutém zařízení, podržte na 10 sekund pro normální zapnutí se změnou přesnosti měření ph na 0,1/0,01; Při zapnutém zařízení, zmáčkněte pro vypnutí. 2. Tlačítko [HOLD] V pracovním režimu, zmáčknutím uzamknete data zobrazena na LCD obrazovce, desetinná čárka přestane blikat;

2 V zamknutém režimu, zmáčkněte pro odemknutí; Vyberte mezi zobrazením C nebo F, zmáčkněte [HOLD] pro uložení. 3. Tlačítko [CAL] Pokud displej zobrazuje C zmáčkněte tlačítko [CAL] pro zobrazení F a naopak; Podržte [CAL] na 3s a déle pro vstup do kalibračního režimu. 4. Kombinace tlačítek +[CAL] tlačítko [ON/OFF] tlačítko Při vypnutém zařízení, podržte tlačítko [CAL] a zmáčkněte tlačítko [ON/OFF] pro zapnutí, zvolíte nebo vstoupíte do C Fahrenheit režimu. Volba zobrazení stavu Možnost 1: Otevřeno: Zobrazení hodnoty Mv; Zavřeno: Zobrazení hodnoty ph. PS: Může být nastaveno obnovení po zapnutí. Bezpečnost: Z bezpečnostních a schvalovacích důvodů (CE) není povoleno svévolné přestavování a/nebo pozměňování produktů. Přístroj nesmí být vystaven žádným extrémním teplotám (< -10 C / > +50 C), silným vibracím nebo silnému mechanickému zatížení. Tento produkt není žádnou hračkou a nenáleží do dětských rukou. Děti by mohly spolknout díly přístroje nebo se zranit. Použití: Instrukce funkcí a zobrazení 1. Obnovení displeje při zapnutí Obnovení při zapnutí, výchozí režim zapnutí. 2. Zapnutí a vypnutí Při vypnutém zařízení, zmáčkněte [ON/OFF] pro výchozí režim zapnutí. V zapnutém režimu, zmáčkněte [ON/OFF] tlačítko pro vypnutí. Pokud nezmáčknete žádné tlačítko po dobu 12 minut, zařízení se automaticky vypne. 3. Tovární zobrazení výchozího nastavení Přesnost ph 0,01 Jednotka teploty C Stav zamknutí Není zamknuto Displej zobrazuje následující:

3 Možnost 1: Otevřeno Možnost 2: Zavřeno PS: Přesnost ph a teplota na displeji při každém zapnutí, je konsistentně výchozí s předchozím vypnutím nebo zapnutím. 4. Zjištění hodnoty ph A. Rozsah měření ph: 0,00-14,00pH/0,0-14,0pH. Maximální měřená hodnota na displeji: pokud je hodnota ph nižší než 0, nebo vyšší než 14, v kolonce pro měření ph se zobrazí -. B. Změna přesnosti ph: pokud podržíte tlačítko pro vypnutí na 10 sekund, při normálním zapnutí se změní přesnost ph na 0,1/0,01. Během běžného pracovního režimu bude desetinná čárka blikat frekvencí 1Hz. PS: Izolace elektrody PS: před použitím prosím odpojte ph metr od proudu, neotáčejte! 5. Měření napětí A. Rozsah měření napětí: 0-828mV. Maximální měrná hodnota napětí: při napětí nižším než 0mV, nebo vyšší než 828V se na displeji pro zobrazení napětí ukáže Měření teploty A. Rozsah měření teploty: 0,0-50,0 stupňů Celsia ( stupňů Fahrenheita). Maximální měrná hodnota teploty: Pokud je teplota příliš vysoká, nebo příliš nízká, na displeji pro zobrazení teploty se ukáže buď L nebo H. B. Jednotka teploty: Jednotka teploty ph metru je továrně nastavena na C, pokud ji potřebujete změnit tuto jednotku změnit: Ve vypnutém stavu, podržte tlačítko [CAL], poté zmáčkněte tlačítko [ON/OFF], než se na pravé straně displeje zobrazí C nebo F symbol, poté pusťte [CAL] tlačítko. Poté zmáčkněte [CAL] pro zvolení mezi F nebo C, zmáčkněte [HOLD]. V tomto bodě displej zobrazí SA symbol a poté se zapne. Normální režim testu. Příklad:

4 C. Automatická kompenzace teploty (ATC) V levém dolním rohu ATC obrazovky se zobrazí symboly nastavené v automatické kompenzaci teploty ph metru. 7. Kalibrace přístroje (PH6.86, PH4.01, PH9.18, Tří bodová kalibrace) A. Pokud používáte ph metr po delší době: Odchylka měření se navýší, prosím kalibrujte přístroj. Otevřete napájecí jednotku ph metru. Pokud je elektroda v suchém stavu, namočte přístroj do čisté nebo destilované vody na 10 minut, elektroda se aktivuje, nejdříve připravte 6,86pH, při teplotě 25 C. B. Zmáčkněte tlačítko [ON/OFF] pro zapnutí přístroje, vložte elektrody ve správné polaritě a počkejte až displej zobrazí stabilní digitální hodnotu ph, podržte [CAL] tlačtíko na přibližně 3 sekundy. Cal symbol se zobrazí po puštění tlačítka [CAL]. Automatické rozpoznání hodnoty standartním roztokem a displeje testují cca vteřinu aktuální hodnotu, poté se ukáže na displeji vteřiny poté ukáží symbol Sa, který ukáže výsledek kalibrace roztoku. Zobrazí se symbol End a po vteřině resetovaného měření se zobraz příklad: Příklad:

5 C. Pokud zmáčknete tlačítko [CAL] po sekundě se na displeji ukáže End symbol, který indikuje chybu v měření ph, nebo stáří elektrody. Prosím zkontrolujte, že měříte správně, a zkontrolujte, že je elektroda v pořádku. D. Poznámka: Pokud se při kalibraci nezobrazil na displeji symbol End, nevylévejte roztok z ph metru. E. Kalibrace standartního roztoku je stejná jako popis výše. 8. Zamknutí a odemknutí V běžném pracovním režimu, na obrazovce bliká desetinná čárka, pokud zmáčknete [HOLD], měřená data se zamknou na obrazovce a desetinná čárka přestane blikat. Při zamknuté obrazovce, zmáčkněte tlačítko [HOLD] pro odemknutí. 9. Pomoc při nízkém napětí Pokud je napětí nižší než 3,7V, displej bude černý a blikat, toto znamená, že napětí baterie je příliš nízké. Prosím vyměňte baterie jakmile to bude možné. Nemíchejte staré a nové baterie dohromady. 10. Údržba a čištění Prosím udržujte skleněnou elektrodu čistou a uzavírejte kryt. Uchovávejte v chladných větraných prostorách. Používejte opatrně, abyste předešli poškození zařízení! Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit pouzdro produktu. 11. Údržba produktu A. ph metr patří mezi profesionální výbavu, nezkušení uživatelé, prosím používejte tento produkt pod dohledem profesionála, abyste předešli poškození produktu! B. Před prvním použitím namočte elektrodu do destilované vody na přibližně 10 minut. C. Se standartním roztokem a operační metodou C upravte kalibraci, kalibrace s nepřesným měřením se zvýší. V nekalibračním stavu nemačkejte CAL, můžete způsobit chybu v kalibraci přístroje a přístroj nebude správně fungovat, nebo způsobí vážné přetížení. D. Nechte rozpustit kalibrační roztok v 250ml destilované nebo čisté vody, při použití. E. Neponořujte přístroj příliš hluboko do roztoku, dávejte pozor jestli není uvolněn ph elektrodový prstenec. Pokud je uvolněn, výsledek ph zjištěn během testu může být chybný. 12. Příprava a metoda použití standardního roztoku A. Metoda přípravy: Továrně je zařízení vybaveno třemi prášky standardního roztoku, každý balíček může namíchat 250ml roztoku. Nepoužívejte ocelové nádobky. Přípravná metoda je zobrazena u obrázku hodnoty 6,86 250ml standardního roztoku: Připravte si čistou, neocelovou nádobu kapacity větší než 250ml, odeberte ph=6,86 (zelený) balíček, a smíchejte dva balíčky bílého prášku do nádobky.

6 Do nádobky lijte 250ml destilované vody, pokud nemáte k dispozici destilovanou vodu, použijte 250ml komerční, balené, čisté vody. Pomalu míchejte skleněnou tyčí nebo jiným nástrojem dokud se prášek úplně nerozpustí. Po dokončení míchání označte použité nástroje, aby se nepomíchali. B. Metoda použití 250ml roztoku může být rozděleno na více kalibrací ph metru se třemi nádobami, respektive do tří roztoků, dobře označených. Roztok může být používán do té doby, dokud je sklenice použitelná. Roztok by neměl být použit, pokud je sklenice prázdná Zbývající části uchovávejte v chladném a suchém prostředí o teplotě C. 13. Současný test Číslo Projekt OTP (6,0V napájecí zdroj) Poznámky 1 Pracující proud 2,3~2,4mA Zapnutí 2 Klidný proud 2µA Vypnutí Recyklace: Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí a přispějte k jeho ochraně! Záruka: Na tento produkt poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
