MS 951 METROLOGIC INSTRUMENTS, INC. LASEROVÝ SNÍMAČ ČÁROVÉHO KÓDU MS 951 VČETNĚ VŠECH KONFIGURACÍ SNÍMAČE UŽIVATELSKÁ PŘÍRUČKA, NÁVOD K INSTALACI

Transkript

1 MS 951 METROLOGIC INSTRUMENTS, INC. LASEROVÝ SNÍMAČ ČÁROVÉHO KÓDU MS 951 VČETNĚ VŠECH KONFIGURACÍ SNÍMAČE UŽIVATELSKÁ PŘÍRUČKA, NÁVOD K INSTALACI

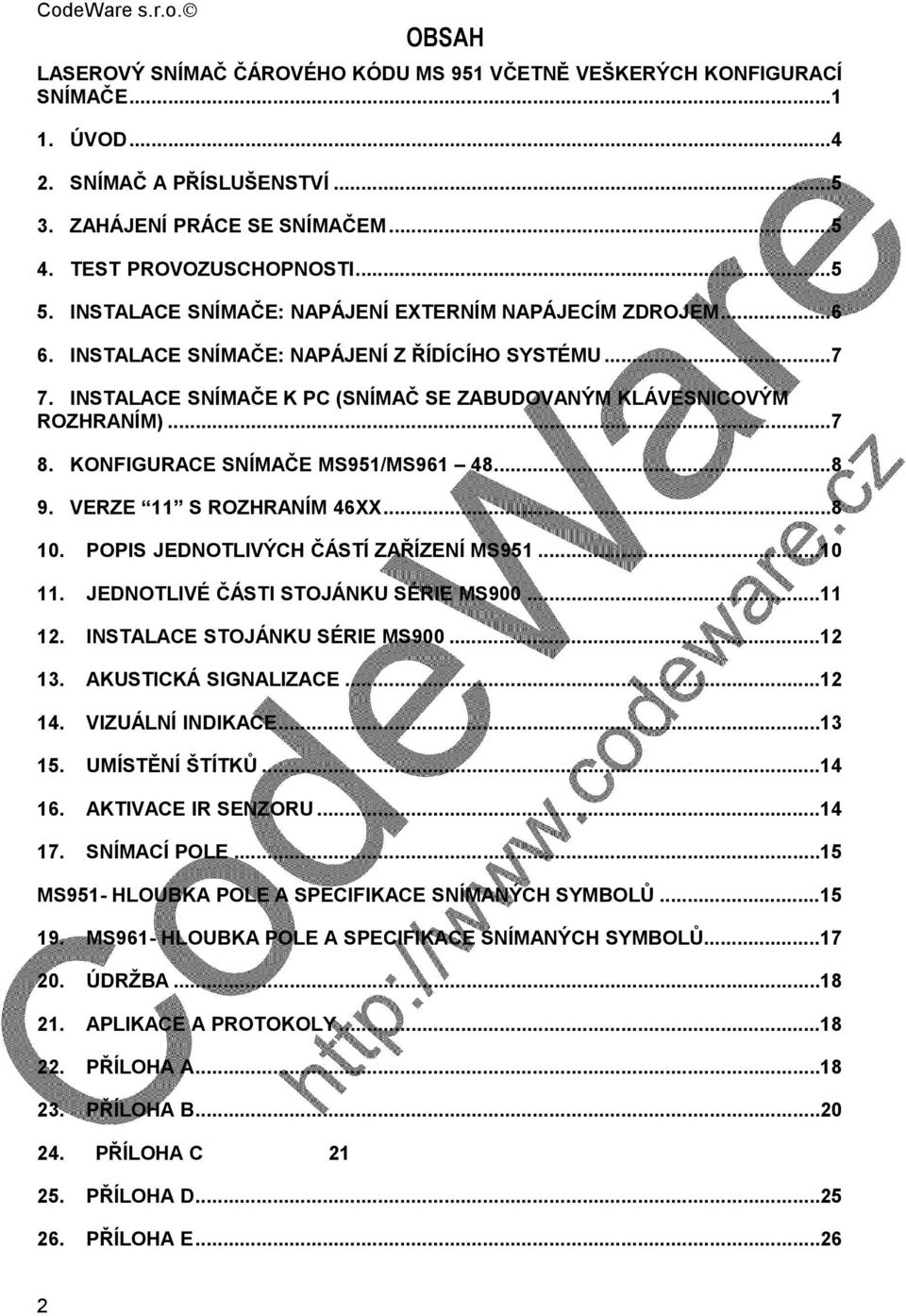

2 CodeWare s.r.o. OBSAH LASEROVÝ SNÍMAČ ČÁROVÉHO KÓDU MS 951 VČETNĚ VEŠKERÝCH KONFIGURACÍ SNÍMAČE ÚVOD SNÍMAČ A PŘÍSLUŠENSTVÍ ZAHÁJENÍ PRÁCE SE SNÍMAČEM TEST PROVOZUSCHOPNOSTI INSTALACE SNÍMAČE: NAPÁJENÍ EXTERNÍM NAPÁJECÍM ZDROJEM INSTALACE SNÍMAČE: NAPÁJENÍ Z ŘÍDÍCÍHO SYSTÉMU INSTALACE SNÍMAČE K PC (SNÍMAČ SE ZABUDOVANÝM KLÁVESNICOVÝM ROZHRANÍM) KONFIGURACE SNÍMAČE MS951/MS VERZE 11 S ROZHRANÍM 46XX POPIS JEDNOTLIVÝCH ČÁSTÍ ZAŘÍZENÍ MS JEDNOTLIVÉ ČÁSTI STOJÁNKU SÉRIE MS INSTALACE STOJÁNKU SÉRIE MS AKUSTICKÁ SIGNALIZACE VIZUÁLNÍ INDIKACE UMÍSTĚNÍ ŠTÍTKŮ AKTIVACE IR SENZORU SNÍMACÍ POLE...15 MS951- HLOUBKA POLE A SPECIFIKACE SNÍMANÝCH SYMBOLŮ MS961- HLOUBKA POLE A SPECIFIKACE SNÍMANÝCH SYMBOLŮ ÚDRŽBA APLIKACE A PROTOKOLY PŘÍLOHA A PŘÍLOHA B PŘÍLOHA C PŘÍLOHA D PŘÍLOHA E

3 27. PŘÍLOHA F

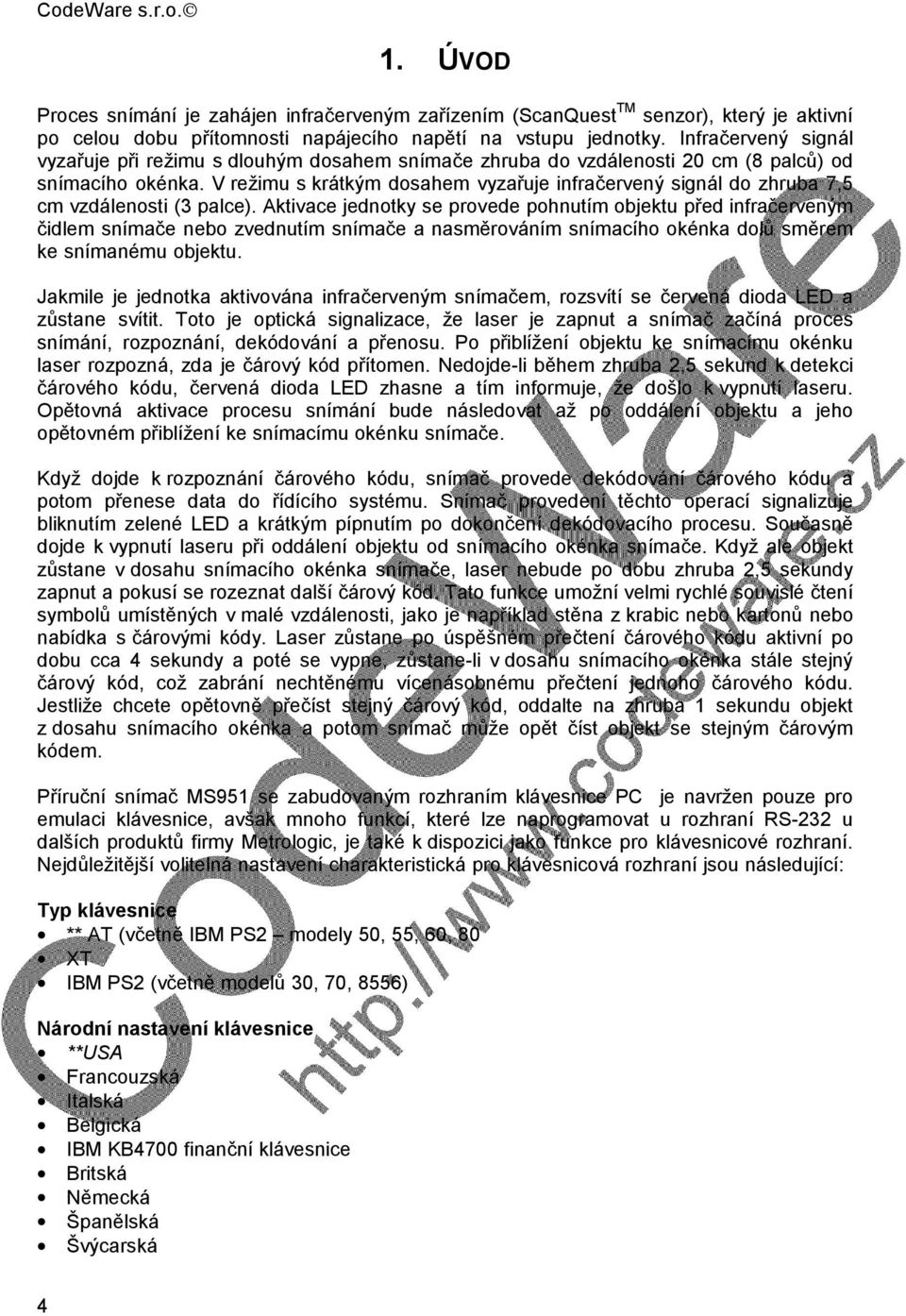

4 CodeWare s.r.o. 1. ÚVOD Proces snímání je zahájen infračerveným zařízením (ScanQuest TM senzor), který je aktivní po celou dobu přítomnosti napájecího napětí na vstupu jednotky. Infračervený signál vyzařuje při režimu s dlouhým dosahem snímače zhruba do vzdálenosti 20 cm (8 palců) od snímacího okénka. V režimu s krátkým dosahem vyzařuje infračervený signál do zhruba 7,5 cm vzdálenosti (3 palce). Aktivace jednotky se provede pohnutím objektu před infračerveným čidlem snímače nebo zvednutím snímače a nasměrováním snímacího okénka dolů směrem ke snímanému objektu. Jakmile je jednotka aktivována infračerveným snímačem, rozsvítí se červená dioda LED a zůstane svítit. Toto je optická signalizace, že laser je zapnut a snímač začíná proces snímání, rozpoznání, dekódování a přenosu. Po přiblížení objektu ke snímacímu okénku laser rozpozná, zda je čárový kód přítomen. Nedojde-li během zhruba 2,5 sekund k detekci čárového kódu, červená dioda LED zhasne a tím informuje, že došlo k vypnutí laseru. Opětovná aktivace procesu snímání bude následovat až po oddálení objektu a jeho opětovném přiblížení ke snímacímu okénku snímače. Když dojde k rozpoznání čárového kódu, snímač provede dekódování čárového kódu a potom přenese data do řídícího systému. Snímač provedení těchto operací signalizuje bliknutím zelené LED a krátkým pípnutím po dokončení dekódovacího procesu. Současně dojde k vypnutí laseru při oddálení objektu od snímacího okénka snímače. Když ale objekt zůstane v dosahu snímacího okénka snímače, laser nebude po dobu zhruba 2,5 sekundy zapnut a pokusí se rozeznat další čárový kód. Tato funkce umožní velmi rychlé souvislé čtení symbolů umístěných v malé vzdálenosti, jako je například stěna z krabic nebo kartonů nebo nabídka s čárovými kódy. Laser zůstane po úspěšném přečtení čárového kódu aktivní po dobu cca 4 sekundy a poté se vypne, zůstane-li v dosahu snímacího okénka stále stejný čárový kód, což zabrání nechtěnému vícenásobnému přečtení jednoho čárového kódu. Jestliže chcete opětovně přečíst stejný čárový kód, oddalte na zhruba 1 sekundu objekt z dosahu snímacího okénka a potom snímač může opět číst objekt se stejným čárovým kódem. Příruční snímač MS951 se zabudovaným rozhraním klávesnice PC je navržen pouze pro emulaci klávesnice, avšak mnoho funkcí, které lze naprogramovat u rozhraní RS-232 u dalších produktů firmy Metrologic, je také k dispozici jako funkce pro klávesnicové rozhraní. Nejdůležitější volitelná nastavení charakteristická pro klávesnicová rozhraní jsou následující: Typ klávesnice ** AT (včetně IBM PS2 modely 50, 55, 60, 80 XT IBM PS2 (včetně modelů 30, 70, 8556) Národní nastavení klávesnice **USA Francouzská Italská Belgická IBM KB4700 finanční klávesnice Britská Německá Španělská Švýcarská 4

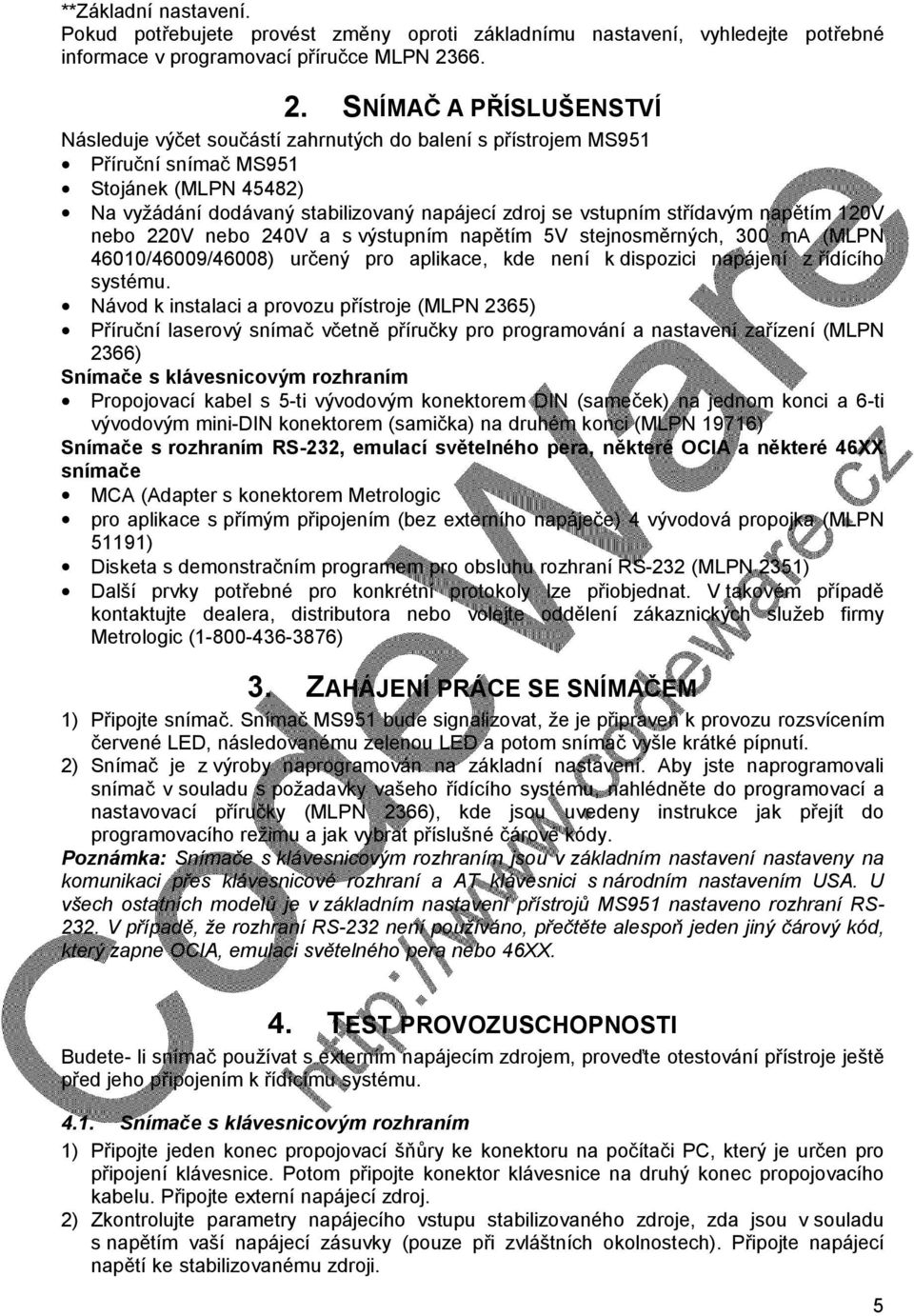

5 **Základní nastavení. Pokud potřebujete provést změny oproti základnímu nastavení, vyhledejte potřebné informace v programovací příručce MLPN SNÍMAČ A PŘÍSLUŠENSTVÍ Následuje výčet součástí zahrnutých do balení s přístrojem MS951 Příruční snímač MS951 Stojánek (MLPN 45482) Na vyžádání dodávaný stabilizovaný napájecí zdroj se vstupním střídavým napětím 120V nebo 220V nebo 240V a s výstupním napětím 5V stejnosměrných, 300 ma (MLPN 46010/46009/46008) určený pro aplikace, kde není k dispozici napájení z řídícího systému. Návod k instalaci a provozu přístroje (MLPN 2365) Příruční laserový snímač včetně příručky pro programování a nastavení zařízení (MLPN 2366) Snímače s klávesnicovým rozhraním Propojovací kabel s 5-ti vývodovým konektorem DIN (sameček) na jednom konci a 6-ti vývodovým mini-din konektorem (samička) na druhém konci (MLPN 19716) Snímače s rozhraním RS-232, emulací světelného pera, některé OCIA a některé 46XX snímače MCA (Adapter s konektorem Metrologic pro aplikace s přímým připojením (bez externího napáječe) 4 vývodová propojka (MLPN 51191) Disketa s demonstračním programem pro obsluhu rozhraní RS-232 (MLPN 2351) Další prvky potřebné pro konkrétní protokoly lze přiobjednat. V takovém případě kontaktujte dealera, distributora nebo volejte oddělení zákaznických služeb firmy Metrologic ( ) 3. ZAHÁJENÍ PRÁCE SE SNÍMAČEM 1) Připojte snímač. Snímač MS951 bude signalizovat, že je připraven k provozu rozsvícením červené LED, následovanému zelenou LED a potom snímač vyšle krátké pípnutí. 2) Snímač je z výroby naprogramován na základní nastavení. Aby jste naprogramovali snímač v souladu s požadavky vašeho řídícího systému, nahlédněte do programovací a nastavovací příručky (MLPN 2366), kde jsou uvedeny instrukce jak přejít do programovacího režimu a jak vybrat příslušné čárové kódy. Poznámka: Snímače s klávesnicovým rozhraním jsou v základním nastavení nastaveny na komunikaci přes klávesnicové rozhraní a AT klávesnici s národním nastavením USA. U všech ostatních modelů je v základním nastavení přístrojů MS951 nastaveno rozhraní RS V případě, že rozhraní RS-232 není používáno, přečtěte alespoň jeden jiný čárový kód, který zapne OCIA, emulaci světelného pera nebo 46XX. 4. TEST PROVOZUSCHOPNOSTI Budete- li snímač používat s externím napájecím zdrojem, proveďte otestování přístroje ještě před jeho připojením k řídícímu systému Snímače s klávesnicovým rozhraním 1) Připojte jeden konec propojovací šňůry ke konektoru na počítači PC, který je určen pro připojení klávesnice. Potom připojte konektor klávesnice na druhý konec propojovacího kabelu. Připojte externí napájecí zdroj. 2) Zkontrolujte parametry napájecího vstupu stabilizovaného zdroje, zda jsou v souladu s napětím vaší napájecí zásuvky (pouze při zvláštních okolnostech). Připojte napájecí napětí ke stabilizovanému zdroji. 5

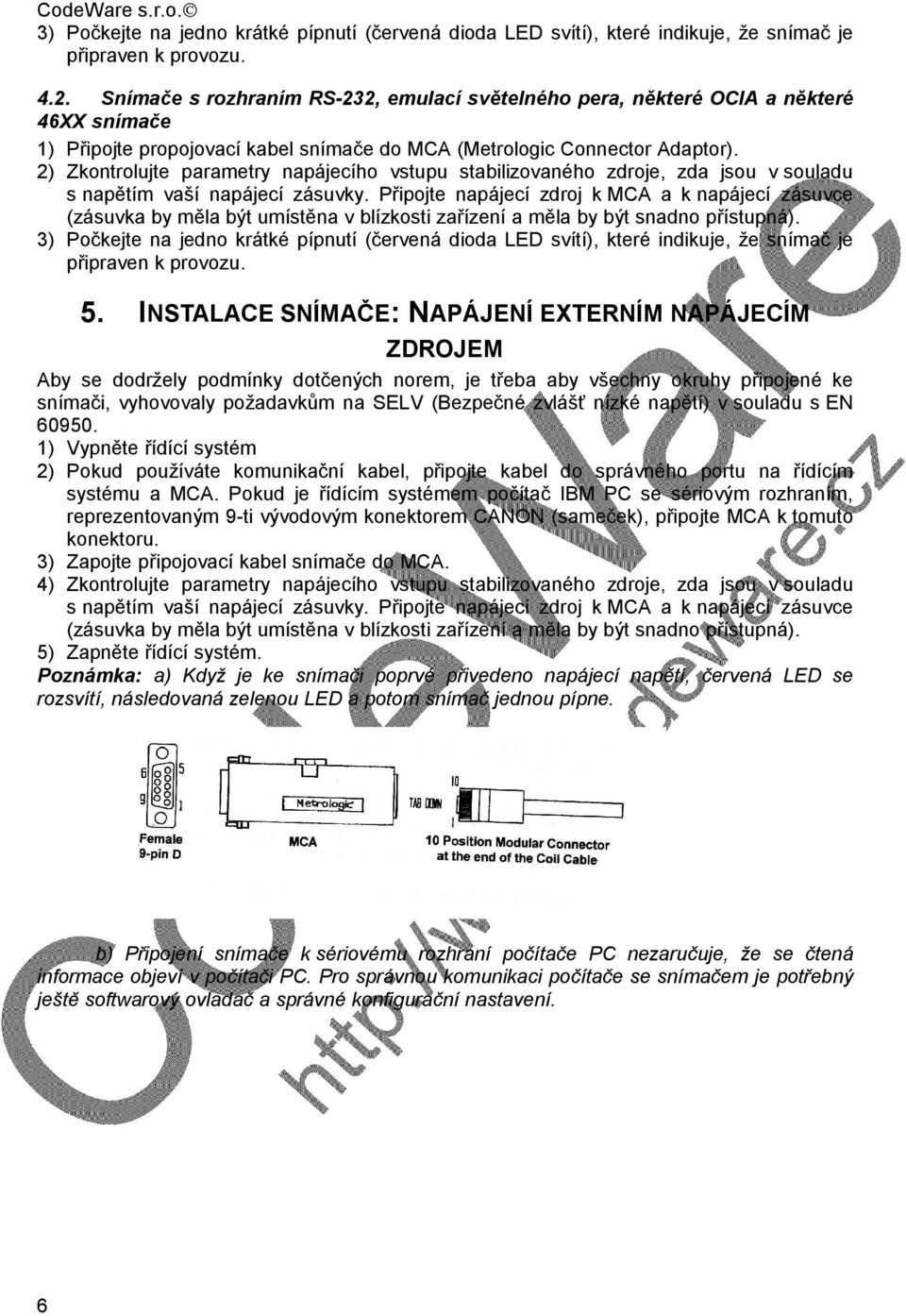

6 CodeWare s.r.o. 3) Počkejte na jedno krátké pípnutí (červená dioda LED svítí), které indikuje, že snímač je připraven k provozu Snímače s rozhraním RS-232, emulací světelného pera, některé OCIA a některé 46XX snímače 1) Připojte propojovací kabel snímače do MCA (Metrologic Connector Adaptor). 2) Zkontrolujte parametry napájecího vstupu stabilizovaného zdroje, zda jsou v souladu snapětím vaší napájecí zásuvky. Připojte napájecí zdroj k MCA a k napájecí zásuvce (zásuvka by měla být umístěna v blízkosti zařízení a měla by být snadno přístupná). 3) Počkejte na jedno krátké pípnutí (červená dioda LED svítí), které indikuje, že snímač je připraven k provozu. 5. INSTALACE SNÍMAČE: NAPÁJENÍ EXTERNÍM NAPÁJECÍM ZDROJEM Aby se dodržely podmínky dotčených norem, je třeba aby všechny okruhy připojené ke snímači, vyhovovaly požadavkům na SELV (Bezpečné zvlášť nízké napětí) v souladu s EN ) Vypněte řídící systém 2) Pokud používáte komunikační kabel, připojte kabel do správného portu na řídícím systému a MCA. Pokud je řídícím systémem počítač IBM PC se sériovým rozhraním, reprezentovaným 9-ti vývodovým konektorem CANON (sameček), připojte MCA k tomuto konektoru. 3) Zapojte připojovací kabel snímače do MCA. 4) Zkontrolujte parametry napájecího vstupu stabilizovaného zdroje, zda jsou v souladu snapětím vaší napájecí zásuvky. Připojte napájecí zdroj k MCA a k napájecí zásuvce (zásuvka by měla být umístěna v blízkosti zařízení a měla by být snadno přístupná). 5) Zapněte řídící systém. Poznámka: a) Když je ke snímači poprvé přivedeno napájecí napětí, červená LED se rozsvítí, následovaná zelenou LED a potom snímač jednou pípne. b) Připojení snímače k sériovému rozhraní počítače PC nezaručuje, že se čtená informace objeví v počítači PC. Pro správnou komunikaci počítače se snímačem je potřebný ještě softwarový ovladač a správné konfigurační nastavení. 6

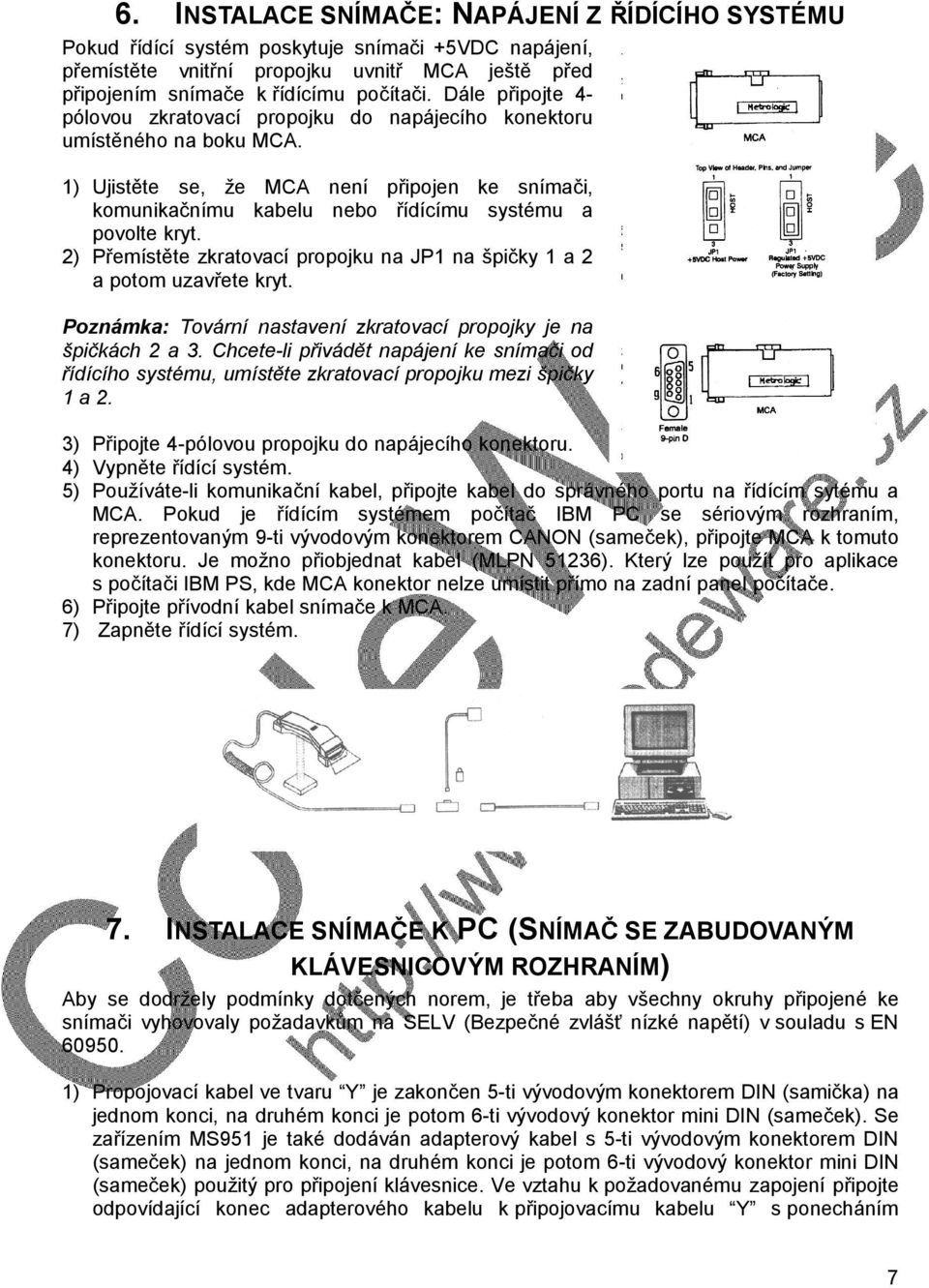

7 6. INSTALACE SNÍMAČE: NAPÁJENÍ Z ŘÍDÍCÍHO SYSTÉMU Pokud řídící systém poskytuje snímači +5VDC napájení, přemístěte vnitřní propojku uvnitř MCA ještě před připojením snímače k řídícímu počítači. Dále připojte 4- pólovou zkratovací propojku do napájecího konektoru umístěného na boku MCA. 1) Ujistěte se, že MCA není připojen ke snímači, komunikačnímu kabelu nebo řídícímu systému a povolte kryt. 2) Přemístěte zkratovací propojku na JP1 na špičky 1 a 2 a potom uzavřete kryt. Poznámka: Tovární nastavení zkratovací propojky je na špičkách 2 a 3. Chcete-li přivádět napájení ke snímači od řídícího systému, umístěte zkratovací propojku mezi špičky 1 a 2. 3) Připojte 4-pólovou propojku do napájecího konektoru. 4) Vypněte řídící systém. 5) Používáte-li komunikační kabel, připojte kabel do správného portu na řídícím sytému a MCA. Pokud je řídícím systémem počítač IBM PC se sériovým rozhraním, reprezentovaným 9-ti vývodovým konektorem CANON (sameček), připojte MCA k tomuto konektoru. Je možno přiobjednat kabel (MLPN 51236). Který lze použít pro aplikace spočítači IBM PS, kde MCA konektor nelze umístit přímo na zadní panel počítače. 6) Připojte přívodní kabel snímače k MCA. 7) Zapněte řídící systém. 7. INSTALACE SNÍMAČE K PC (SNÍMAČ SE ZABUDOVANÝM KLÁVESNICOVÝM ROZHRANÍM) Aby se dodržely podmínky dotčených norem, je třeba aby všechny okruhy připojené ke snímači vyhovovaly požadavkům na SELV (Bezpečné zvlášť nízké napětí) v souladu s EN ) Propojovací kabel ve tvaru Y je zakončen 5-ti vývodovým konektorem DIN (samička) na jednom konci, na druhém konci je potom 6-ti vývodový konektor mini DIN (sameček). Se zařízením MS951 je také dodáván adapterový kabel s 5-ti vývodovým konektorem DIN (sameček) na jednom konci, na druhém konci je potom 6-ti vývodový konektor mini DIN (sameček) použitý pro připojení klávesnice. Ve vztahu k požadovanému zapojení připojte odpovídající konec adapterového kabelu k připojovacímu kabelu Y s ponecháním 7

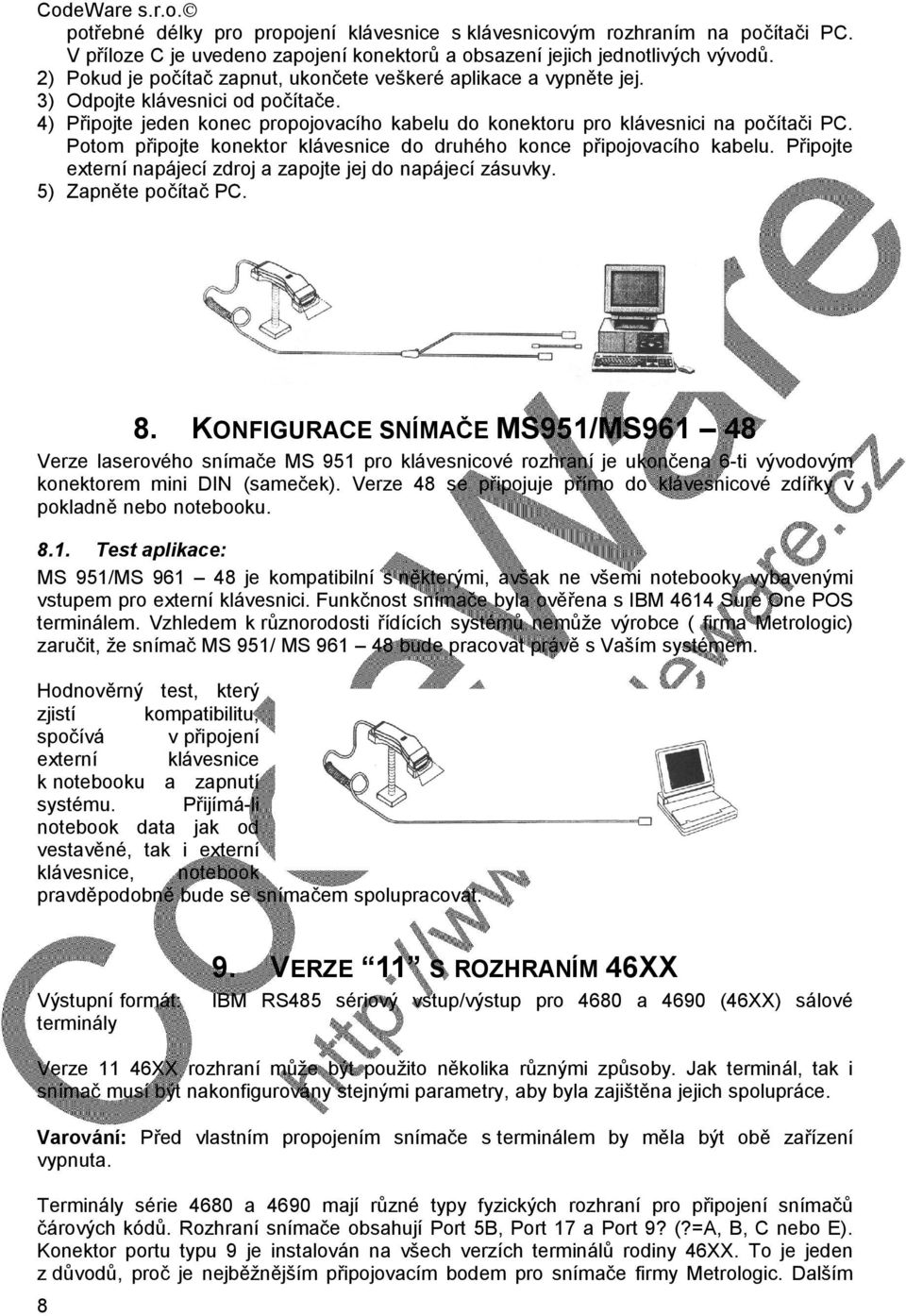

8 CodeWare s.r.o. potřebné délky pro propojení klávesnice s klávesnicovým rozhraním na počítači PC. Vpříloze C je uvedeno zapojení konektorů a obsazení jejich jednotlivých vývodů. 2) Pokud je počítač zapnut, ukončete veškeré aplikace a vypněte jej. 3) Odpojte klávesnici od počítače. 4) Připojte jeden konec propojovacího kabelu do konektoru pro klávesnici na počítači PC. Potom připojte konektor klávesnice do druhého konce připojovacího kabelu. Připojte externí napájecí zdroj a zapojte jej do napájecí zásuvky. 5) Zapněte počítač PC. 8. KONFIGURACE SNÍMAČE MS951/MS Verze laserového snímače MS 951 pro klávesnicové rozhraní je ukončena 6-ti vývodovým konektorem mini DIN (sameček). Verze 48 se připojuje přímo do klávesnicové zdířky v pokladně nebo notebooku Test aplikace: MS 951/MS je kompatibilní s některými, avšak ne všemi notebooky vybavenými vstupem pro externí klávesnici. Funkčnost snímače byla ověřena s IBM 4614 Sure One POS terminálem. Vzhledem k různorodosti řídících systémů nemůže výrobce ( firma Metrologic) zaručit, že snímač MS 951/ MS bude pracovat právě s Vaším systémem. Hodnověrný test, který zjistí kompatibilitu, spočívá v připojení externí klávesnice k notebooku a zapnutí systému. Přijímá-li notebook data jak od vestavěné, tak i externí klávesnice, notebook pravděpodobně bude se snímačem spolupracovat. Výstupní formát: terminály 9. VERZE 11 SROZHRANÍM46XX IBM RS485 sériový vstup/výstup pro 4680 a 4690 (46XX) sálové Verze 11 46XX rozhraní může být použito několika různými způsoby. Jak terminál, tak i snímač musí být nakonfigurovány stejnými parametry, aby byla zajištěna jejich spolupráce. Varování: Před vlastním propojením snímače s terminálem by měla být obě zařízení vypnuta. Terminály série 4680 a 4690 mají různé typy fyzických rozhraní pro připojení snímačů čárových kódů. Rozhraní snímače obsahují Port 5B, Port 17 a Port 9? (?=A, B, C nebo E). Konektor portu typu 9 je instalován na všech verzích terminálů rodiny 46XX. To je jeden zdůvodů, proč je nejběžnějším připojovacím bodem pro snímače firmy Metrologic. Dalším 8

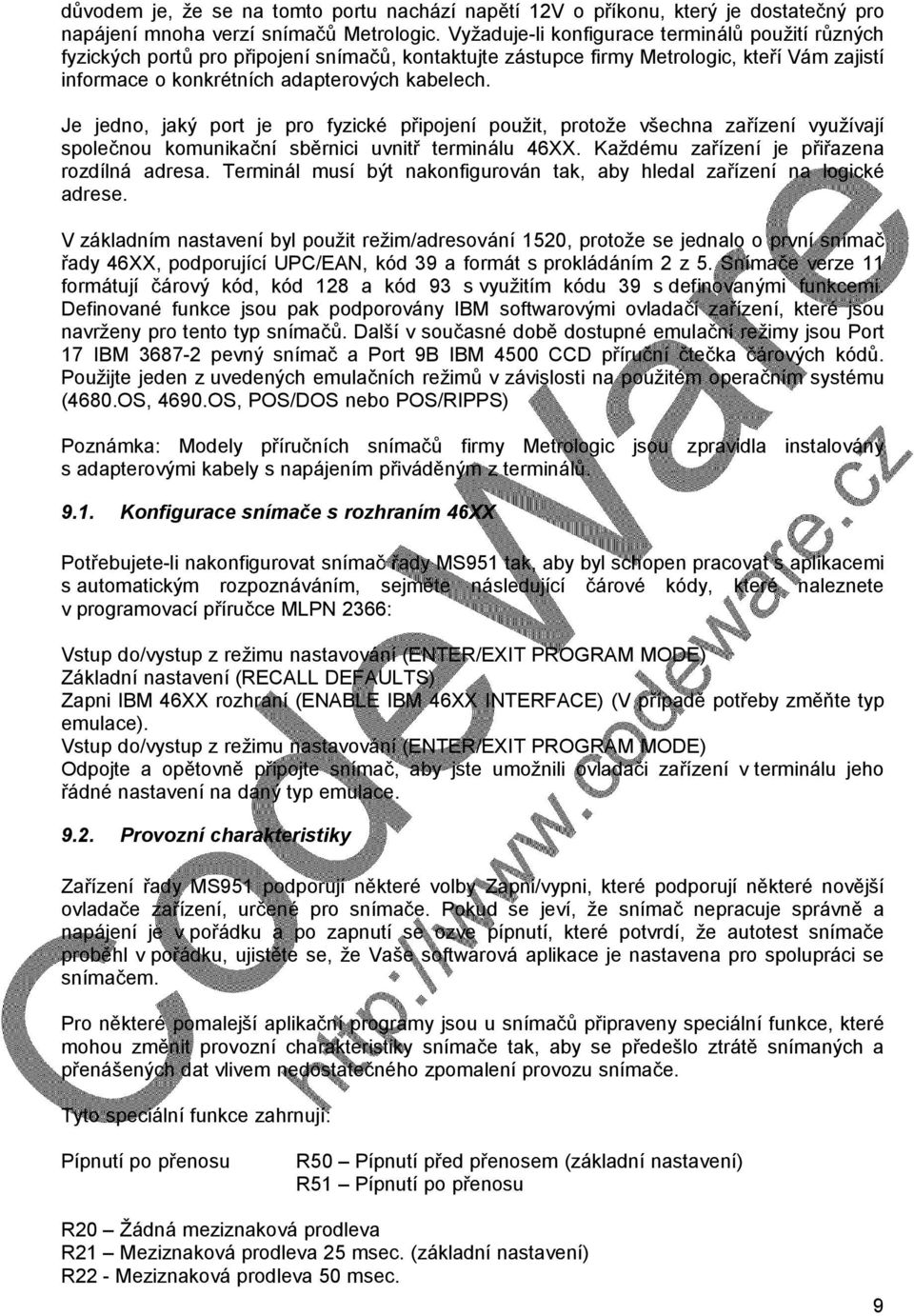

9 důvodem je, že se na tomto portu nachází napětí 12V o příkonu, který je dostatečný pro napájení mnoha verzí snímačů Metrologic. Vyžaduje-li konfigurace terminálů použití různých fyzických portů pro připojení snímačů, kontaktujte zástupce firmy Metrologic, kteří Vám zajistí informace o konkrétních adapterových kabelech. Je jedno, jaký port je pro fyzické připojení použit, protože všechna zařízení využívají společnou komunikační sběrnici uvnitř terminálu 46XX. Každému zařízení je přiřazena rozdílná adresa. Terminál musí být nakonfigurován tak, aby hledal zařízení na logické adrese. V základním nastavení byl použit režim/adresování 1520, protože se jednalo o první snímač řady 46XX, podporující UPC/EAN, kód 39 a formát s prokládáním 2 z 5. Snímače verze 11 formátují čárový kód, kód 128 a kód 93 s využitím kódu 39 s definovanými funkcemi. Definované funkce jsou pak podporovány IBM softwarovými ovladači zařízení, které jsou navrženy pro tento typ snímačů. Další v současné době dostupné emulační režimy jsou Port 17 IBM pevný snímač a Port 9B IBM 4500 CCD příruční čtečka čárových kódů. Použijte jeden z uvedených emulačních režimů v závislosti na použitém operačním systému (4680.OS, 4690.OS, POS/DOS nebo POS/RIPPS) Poznámka: Modely příručních snímačů firmy Metrologic jsou zpravidla instalovány s adapterovými kabely s napájením přiváděným z terminálů Konfigurace snímače s rozhraním 46XX Potřebujete-li nakonfigurovat snímač řady MS951 tak, aby byl schopen pracovat s aplikacemi s automatickým rozpoznáváním, sejměte následující čárové kódy, které naleznete v programovací příručce MLPN 2366: Vstup do/vystup z režimu nastavování (ENTER/EXIT PROGRAM MODE) Základní nastavení (RECALL DEFAULTS) Zapni IBM 46XX rozhraní (ENABLE IBM 46XX INTERFACE) (V případě potřeby změňte typ emulace). Vstup do/vystup z režimu nastavování (ENTER/EXIT PROGRAM MODE) Odpojte a opětovně připojte snímač, aby jste umožnili ovladači zařízení v terminálu jeho řádné nastavení na daný typ emulace Provozní charakteristiky Zařízení řady MS951 podporují některé volby Zapni/vypni, které podporují některé novější ovladače zařízení, určené pro snímače. Pokud se jeví, že snímač nepracuje správně a napájení je v pořádku a po zapnutí se ozve pípnutí, které potvrdí, že autotest snímače proběhl v pořádku, ujistěte se, že Vaše softwarová aplikace je nastavena pro spolupráci se snímačem. Pro některé pomalejší aplikační programy jsou u snímačů připraveny speciální funkce, které mohou změnit provozní charakteristiky snímače tak, aby se předešlo ztrátě snímaných a přenášených dat vlivem nedostatečného zpomalení provozu snímače. Tyto speciální funkce zahrnují: Pípnutí po přenosu R50 Pípnutí před přenosem (základní nastavení) R51 Pípnutí po přenosu R20 Žádná meziznaková prodleva R21 Meziznaková prodleva 25 msec. (základní nastavení) R22 - Meziznaková prodleva 50 msec. 9

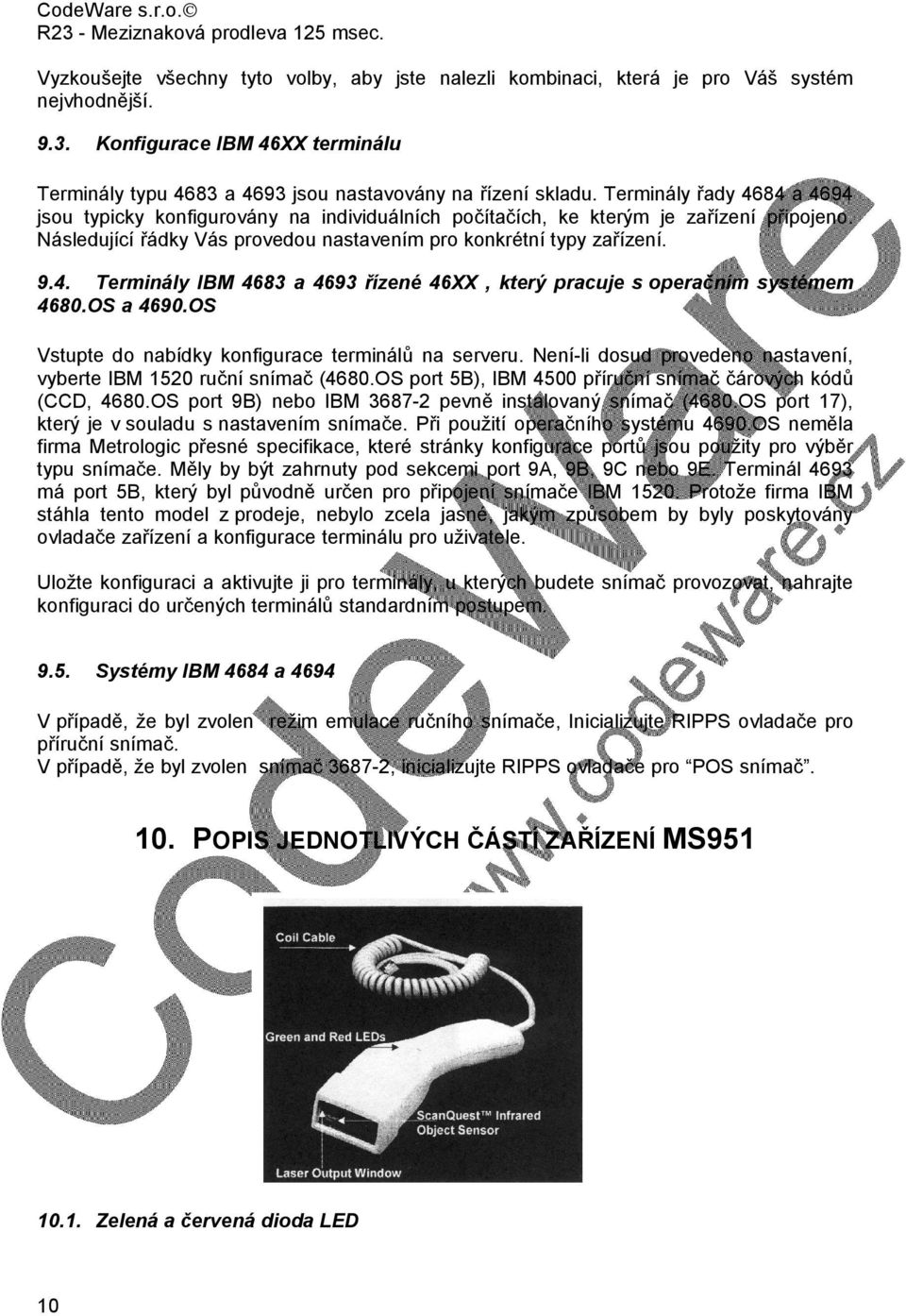

10 CodeWare s.r.o. R23 - Meziznaková prodleva 125 msec. Vyzkoušejte všechny tyto volby, aby jste nalezli kombinaci, která je pro Váš systém nejvhodnější Konfigurace IBM 46XX terminálu Terminály typu 4683 a 4693 jsou nastavovány na řízení skladu. Terminály řady 4684 a 4694 jsou typicky konfigurovány na individuálních počítačích, ke kterým je zařízení připojeno. Následující řádky Vás provedou nastavením pro konkrétní typy zařízení Terminály IBM 4683 a 4693 řízené 46XX, který pracuje s operačním systémem 4680.OS a 4690.OS Vstupte do nabídky konfigurace terminálů na serveru. Není-li dosud provedeno nastavení, vyberte IBM 1520 ruční snímač (4680.OS port 5B), IBM 4500 příruční snímač čárových kódů (CCD, 4680.OS port 9B) nebo IBM pevně instalovaný snímač (4680.OS port 17), který je v souladu s nastavením snímače. Při použití operačního systému 4690.OS neměla firma Metrologic přesné specifikace, které stránky konfigurace portů jsou použity pro výběr typu snímače. Měly by být zahrnuty pod sekcemi port 9A, 9B, 9C nebo 9E. Terminál 4693 má port 5B, který byl původně určen pro připojení snímače IBM Protože firma IBM stáhla tento model z prodeje, nebylo zcela jasné, jakým způsobem by byly poskytovány ovladače zařízení a konfigurace terminálu pro uživatele. Uložte konfiguraci a aktivujte ji pro terminály, u kterých budete snímač provozovat, nahrajte konfiguraci do určených terminálů standardním postupem Systémy IBM 4684 a 4694 Vpřípadě, že byl zvolen režim emulace ručního snímače, Inicializujte RIPPS ovladače pro příruční snímač. Vpřípadě, že byl zvolen snímač , inicializujte RIPPS ovladače pro POS snímač. 10. POPIS JEDNOTLIVÝCH ČÁSTÍ ZAŘÍZENÍ MS Zelená a červená dioda LED 10

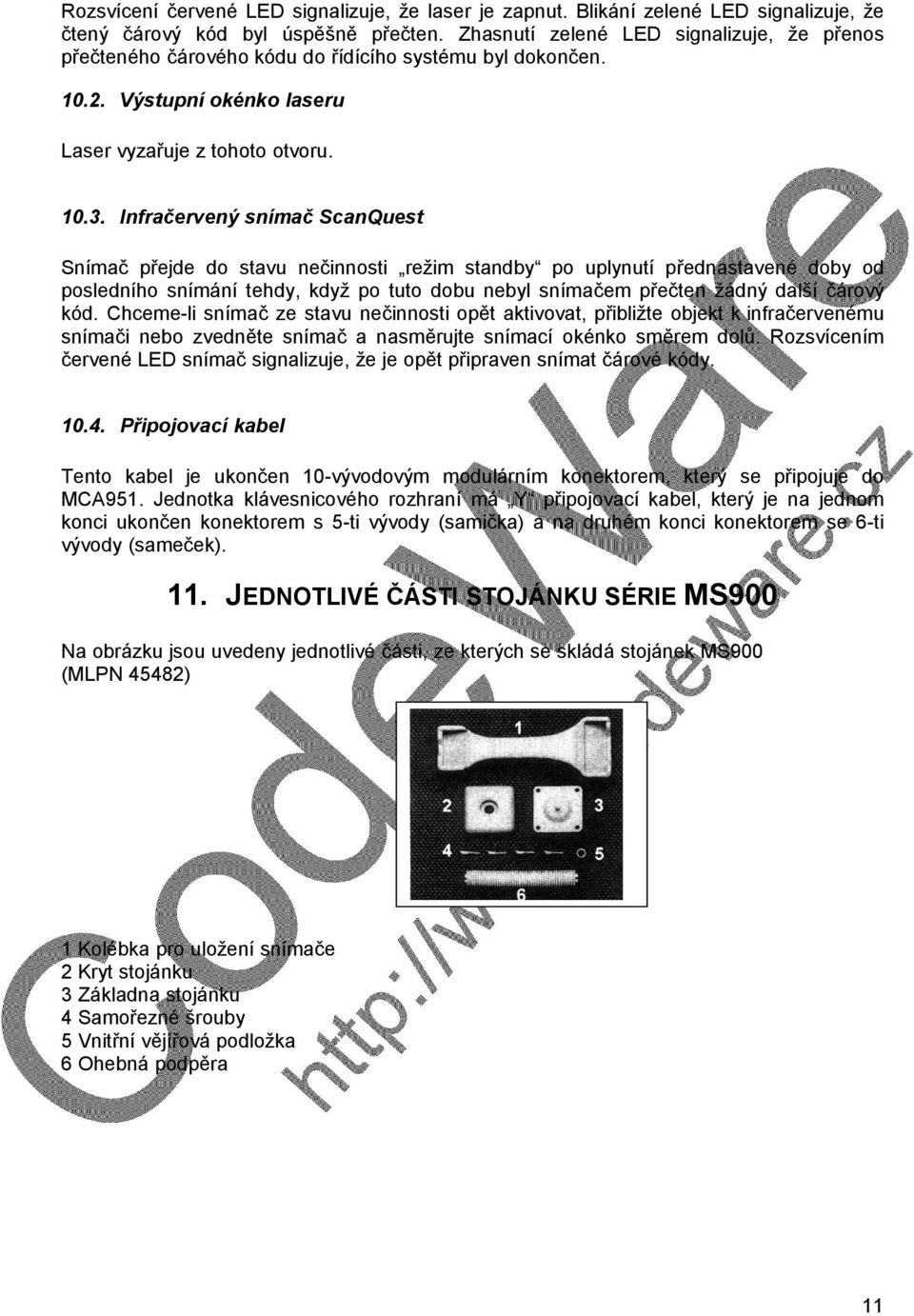

11 Rozsvícení červené LED signalizuje, že laser je zapnut. Blikání zelené LED signalizuje, že čtený čárový kód byl úspěšně přečten. Zhasnutí zelené LED signalizuje, že přenos přečteného čárového kódu do řídícího systému byl dokončen Výstupní okénko laseru Laser vyzařuje z tohoto otvoru Infračervený snímač ScanQuest Snímač přejde do stavu nečinnosti režim standby po uplynutí přednastavené doby od posledního snímání tehdy, když po tuto dobu nebyl snímačem přečten žádný další čárový kód. Chceme-li snímač ze stavu nečinnosti opět aktivovat, přibližte objekt k infračervenému snímači nebo zvedněte snímač a nasměrujte snímací okénko směrem dolů. Rozsvícením červené LED snímač signalizuje, že je opět připraven snímat čárové kódy Připojovací kabel Tento kabel je ukončen 10-vývodovým modulárním konektorem, který se připojuje do MCA951. Jednotka klávesnicového rozhraní má Y připojovací kabel, který je na jednom konci ukončen konektorem s 5-ti vývody (samička) a na druhém konci konektorem se 6-ti vývody (sameček). 11. JEDNOTLIVÉ ČÁSTI STOJÁNKU SÉRIE MS900 Na obrázku jsou uvedeny jednotlivé části, ze kterých se skládá stojánek MS900 (MLPN 45482) 1 Kolébka pro uložení snímače 2 Kryt stojánku 3 Základna stojánku 4 Samořezné šrouby 5 Vnitřní vějířová podložka 6 Ohebná podpěra 11

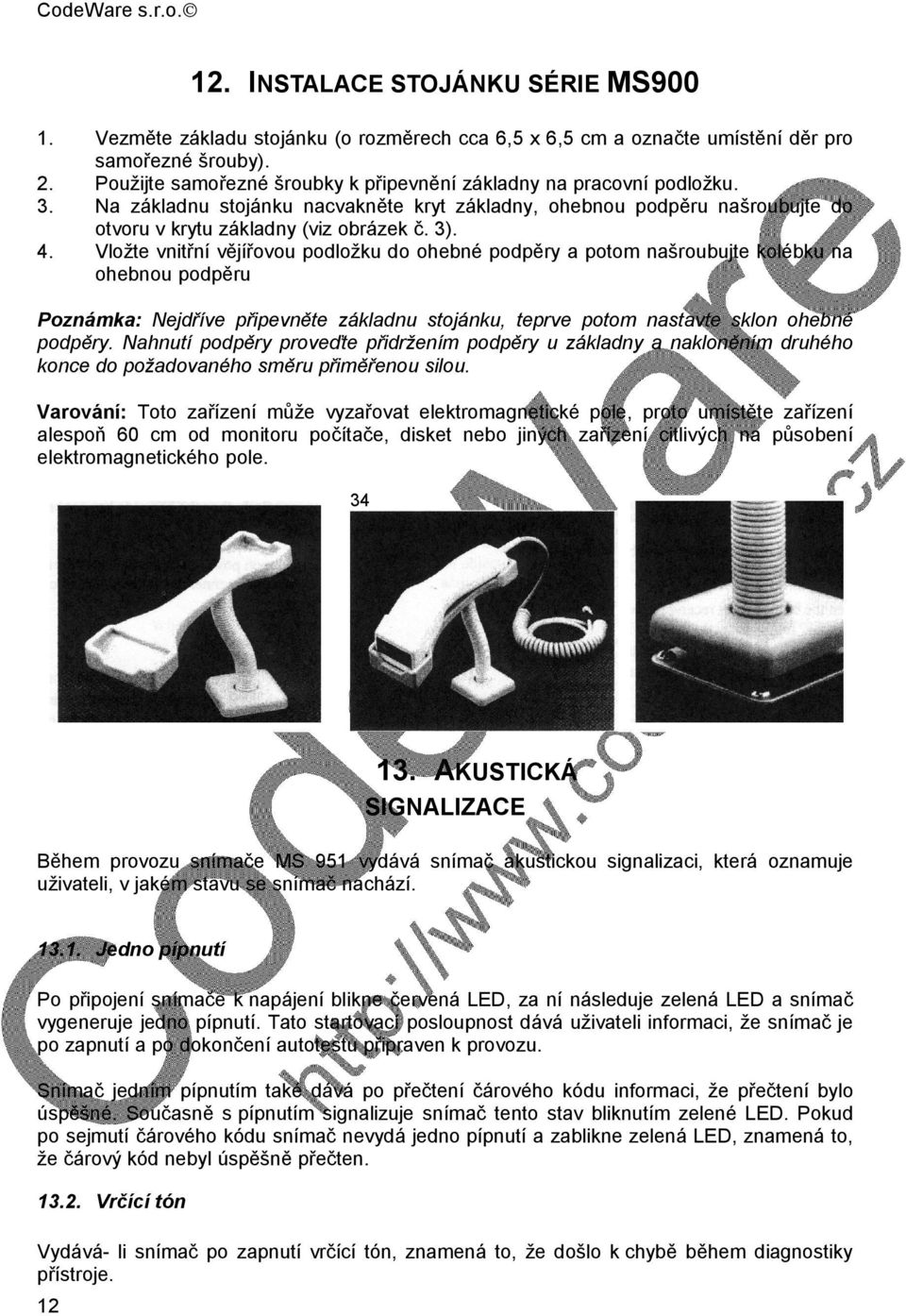

12 CodeWare s.r.o. 12. INSTALACE STOJÁNKU SÉRIE MS Vezměte základu stojánku (o rozměrech cca 6,5 x 6,5 cm a označte umístění děr pro samořezné šrouby). Použijte samořezné šroubky k připevnění základny na pracovní podložku. Na základnu stojánku nacvakněte kryt základny, ohebnou podpěru našroubujte do otvoru v krytu základny (viz obrázek č. 3). Vložte vnitřní vějířovou podložku do ohebné podpěry a potom našroubujte kolébku na ohebnou podpěru Poznámka: Nejdříve připevněte základnu stojánku, teprve potom nastavte sklon ohebné podpěry. Nahnutí podpěry proveďte přidržením podpěry u základny a nakloněním druhého konce do požadovaného směru přiměřenou silou. Varování: Toto zařízení může vyzařovat elektromagnetické pole, proto umístěte zařízení alespoň 60 cm od monitoru počítače, disket nebo jiných zařízení citlivých na působení elektromagnetického pole AKUSTICKÁ SIGNALIZACE Během provozu snímače MS 951 vydává snímač akustickou signalizaci, která oznamuje uživateli, v jakém stavu se snímač nachází Jedno pípnutí Po připojení snímače k napájení blikne červená LED, za ní následuje zelená LED a snímač vygeneruje jedno pípnutí. Tato startovací posloupnost dává uživateli informaci, že snímač je po zapnutí a po dokončení autotestu připraven k provozu. Snímač jedním pípnutím také dává po přečtení čárového kódu informaci, že přečtení bylo úspěšné. Současně s pípnutím signalizuje snímač tento stav bliknutím zelené LED. Pokud po sejmutí čárového kódu snímač nevydá jedno pípnutí a zablikne zelená LED, znamená to, že čárový kód nebyl úspěšně přečten Vrčící tón Vydává- li snímač po zapnutí vrčící tón, znamená to, že došlo k chybě během diagnostiky přístroje. 12

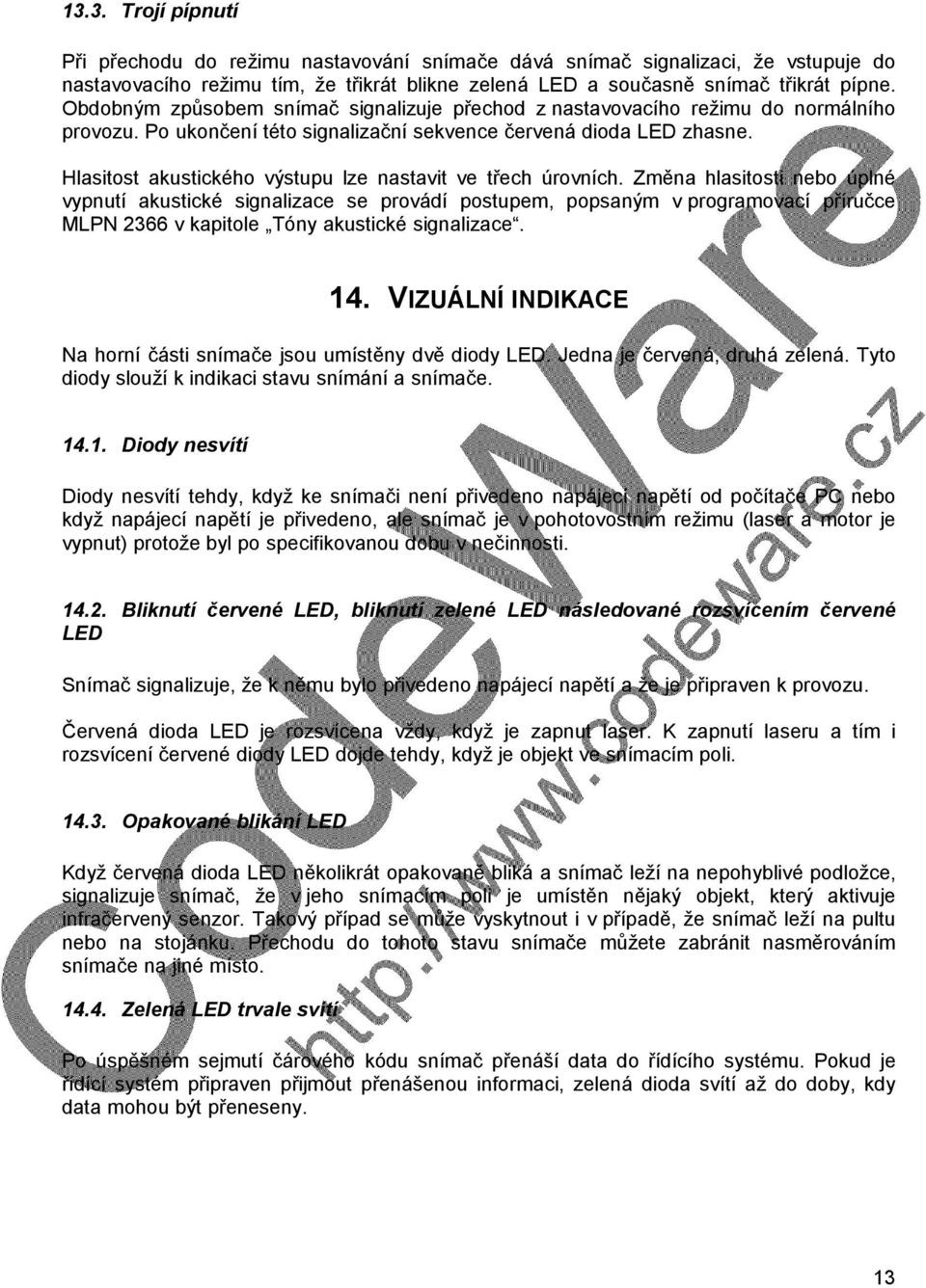

13 13.3. Trojí pípnutí Při přechodu do režimu nastavování snímače dává snímač signalizaci, že vstupuje do nastavovacího režimu tím, že třikrát blikne zelená LED a současně snímač třikrát pípne. Obdobným způsobem snímač signalizuje přechod z nastavovacího režimu do normálního provozu. Po ukončení této signalizační sekvence červená dioda LED zhasne. Hlasitost akustického výstupu lze nastavit ve třech úrovních. Změna hlasitosti nebo úplné vypnutí akustické signalizace se provádí postupem, popsaným v programovací příručce MLPN 2366 v kapitole Tóny akustické signalizace. 14. VIZUÁLNÍ INDIKACE Na horní části snímače jsou umístěny dvě diody LED. Jedna je červená, druhá zelená. Tyto diody slouží k indikaci stavu snímání a snímače Diody nesvítí Diody nesvítí tehdy, když ke snímači není přivedeno napájecí napětí od počítače PC nebo když napájecí napětí je přivedeno, ale snímač je v pohotovostním režimu (laser a motor je vypnut) protože byl po specifikovanou dobu v nečinnosti Bliknutí červené LED, bliknutí zelené LED následované rozsvícením červené LED Snímač signalizuje, že k němu bylo přivedeno napájecí napětí a že je připraven k provozu. Červená dioda LED je rozsvícena vždy, když je zapnut laser. K zapnutí laseru a tím i rozsvícení červené diody LED dojde tehdy, když je objekt ve snímacím poli Opakované blikání LED Když červená dioda LED několikrát opakovaně bliká a snímač leží na nepohyblivé podložce, signalizuje snímač, že v jeho snímacím poli je umístěn nějaký objekt, který aktivuje infračervený senzor. Takový případ se může vyskytnout i v případě, že snímač leží na pultu nebo na stojánku. Přechodu do tohoto stavu snímače můžete zabránit nasměrováním snímače na jiné místo Zelená LED trvale svítí Po úspěšném sejmutí čárového kódu snímač přenáší data do řídícího systému. Pokud je řídící systém připraven přijmout přenášenou informaci, zelená dioda svítí až do doby, kdy data mohou být přeneseny. 13

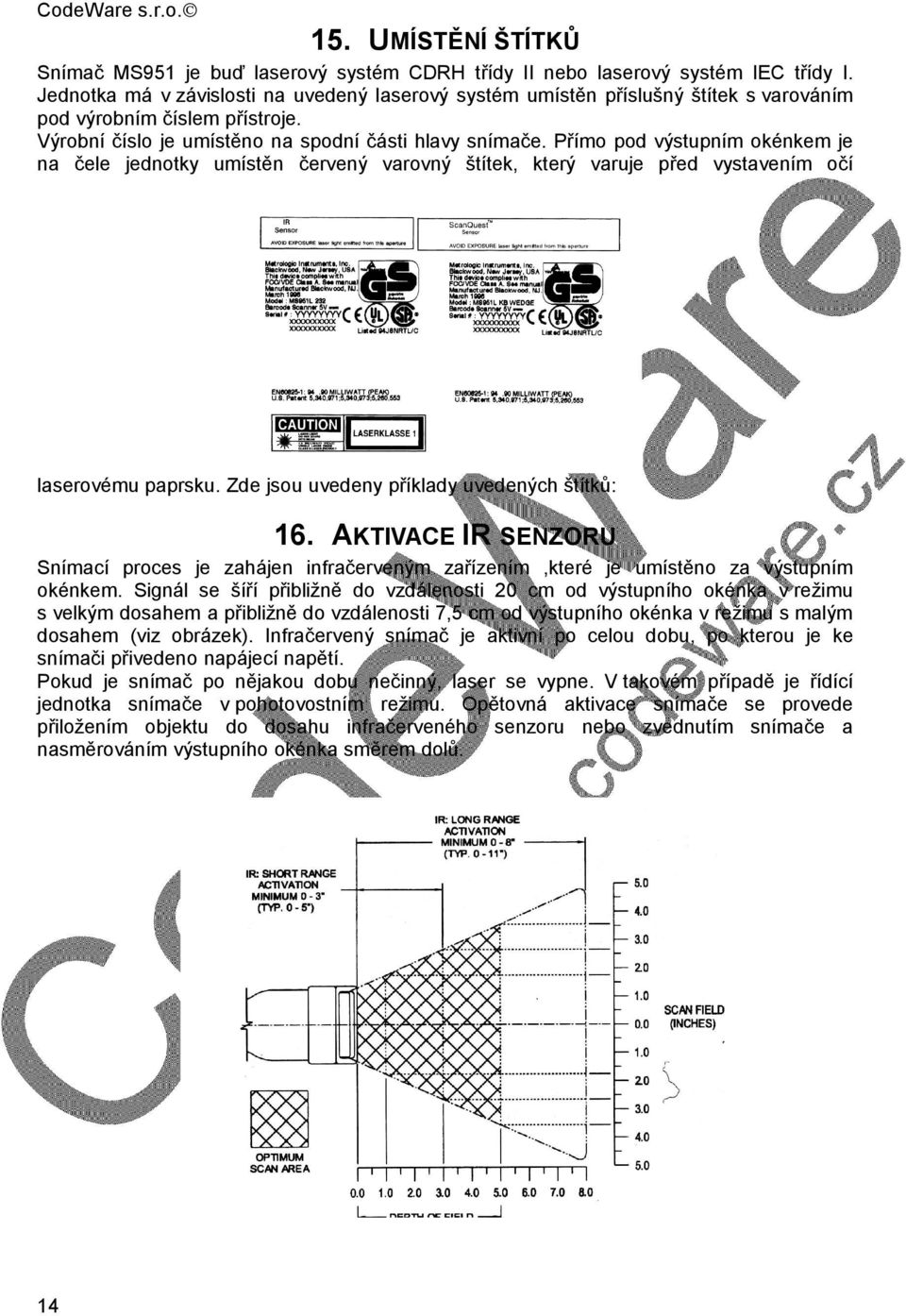

14 CodeWare s.r.o. 15. UMÍSTĚNÍ ŠTÍTKŮ Snímač MS951 je buď laserový systém CDRH třídy II nebo laserový systém IEC třídy I. Jednotka má v závislosti na uvedený laserový systém umístěn příslušný štítek s varováním pod výrobním číslem přístroje. Výrobní číslo je umístěno na spodní části hlavy snímače. Přímo pod výstupním okénkem je na čele jednotky umístěn červený varovný štítek, který varuje před vystavením očí laserovému paprsku. Zde jsou uvedeny příklady uvedených štítků: 16. AKTIVACE IR SENZORU Snímací proces je zahájen infračerveným zařízením,které je umístěno za výstupním okénkem. Signál se šíří přibližně do vzdálenosti 20 cm od výstupního okénka v režimu s velkým dosahem a přibližně do vzdálenosti 7,5 cm od výstupního okénka v režimu s malým dosahem (viz obrázek). Infračervený snímač je aktivní po celou dobu, po kterou je ke snímači přivedeno napájecí napětí. Pokud je snímač po nějakou dobu nečinný, laser se vypne. V takovém případě je řídící jednotka snímače v pohotovostním režimu. Opětovná aktivace snímače se provede přiložením objektu do dosahu infračerveného senzoru nebo zvednutím snímače a nasměrováním výstupního okénka směrem dolů. 14

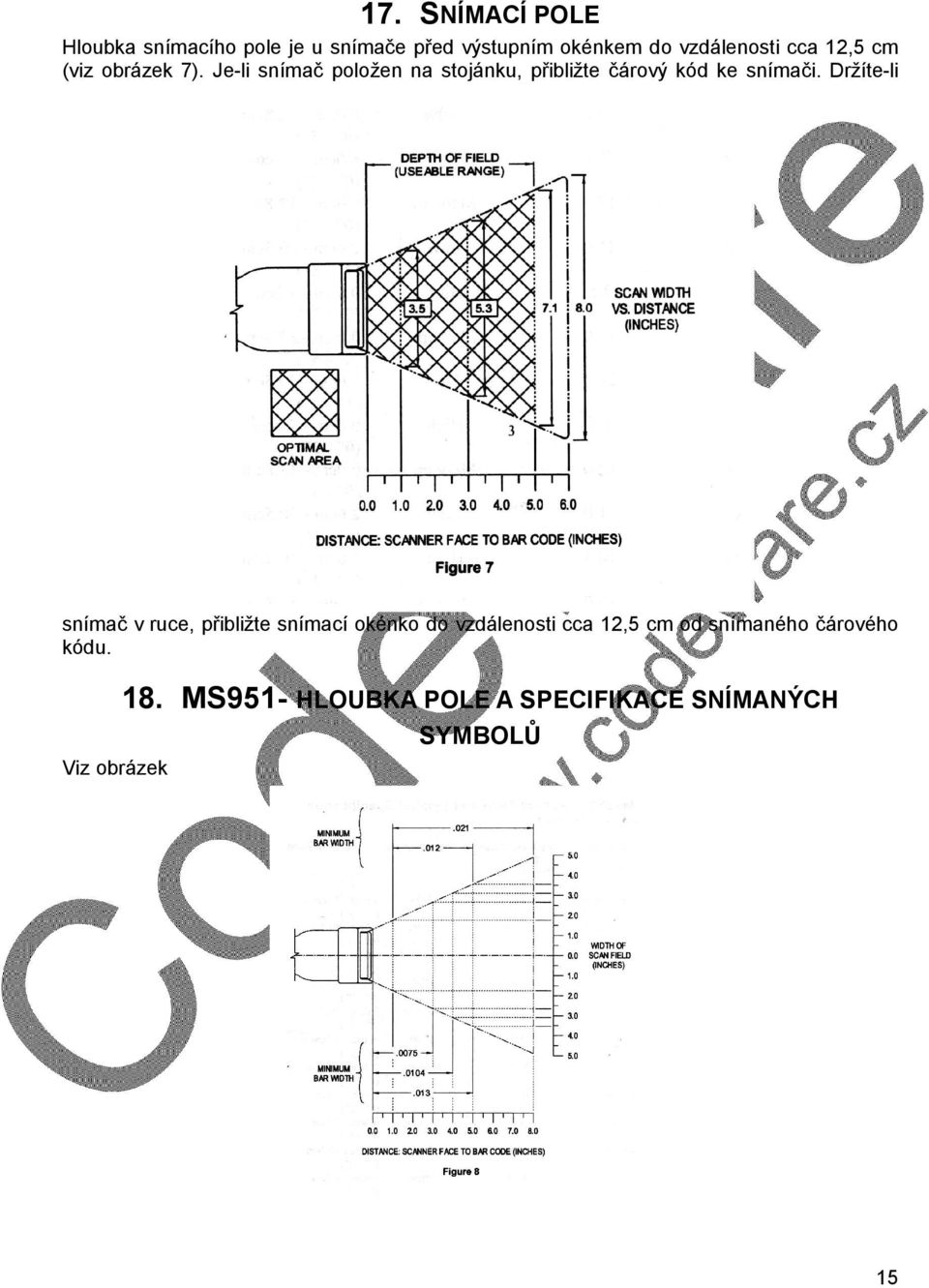

15 17. SNÍMACÍ POLE Hloubka snímacího pole je u snímače před výstupním okénkem do vzdálenosti cca 12,5 cm (viz obrázek 7). Je-li snímač položen na stojánku, přibližte čárový kód ke snímači. Držíte-li snímač v ruce, přibližte snímací okénko do vzdálenosti cca 12,5 cm od snímaného čárového kódu. Viz obrázek 18. MS951- HLOUBKA POLE A SPECIFIKACE SNÍMANÝCH SYMBOLŮ 15

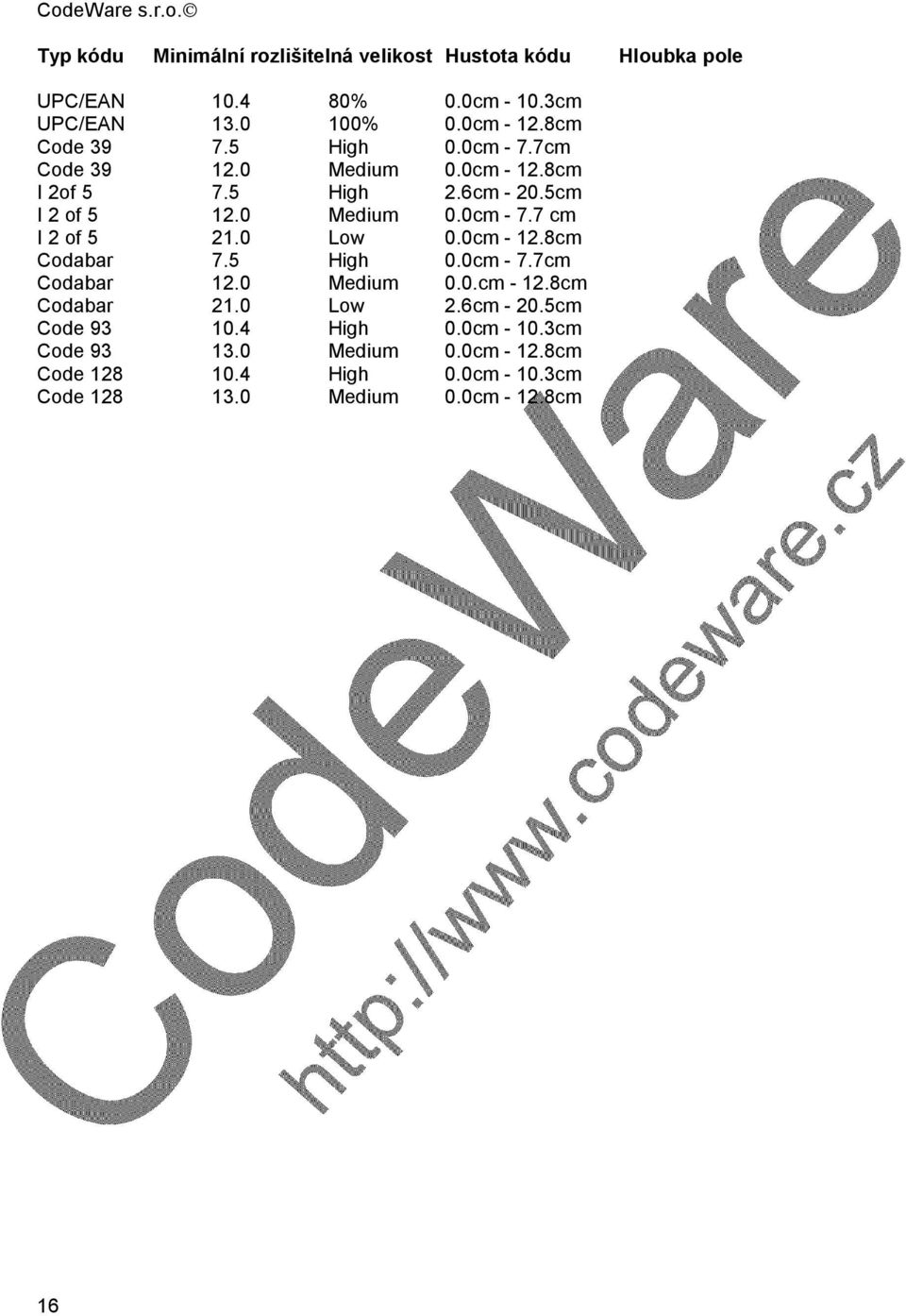

16 CodeWare s.r.o. Typ kódu Minimální rozlišitelná velikost Hustota kódu Hloubka pole UPC/EAN % 0.0cm cm UPC/EAN % 0.0cm cm Code High 0.0cm - 7.7cm Code Medium 0.0cm cm I 2of High 2.6cm cm I 2 of Medium 0.0cm cm I 2 of Low 0.0cm cm Codabar 7.5 High 0.0cm - 7.7cm Codabar 12.0 Medium 0.0.cm cm Codabar 21.0 Low 2.6cm-20.5cm Code High 0.0cm cm Code Medium 0.0cm cm Code High 0.0cm cm Code Medium 0.0cm cm 16

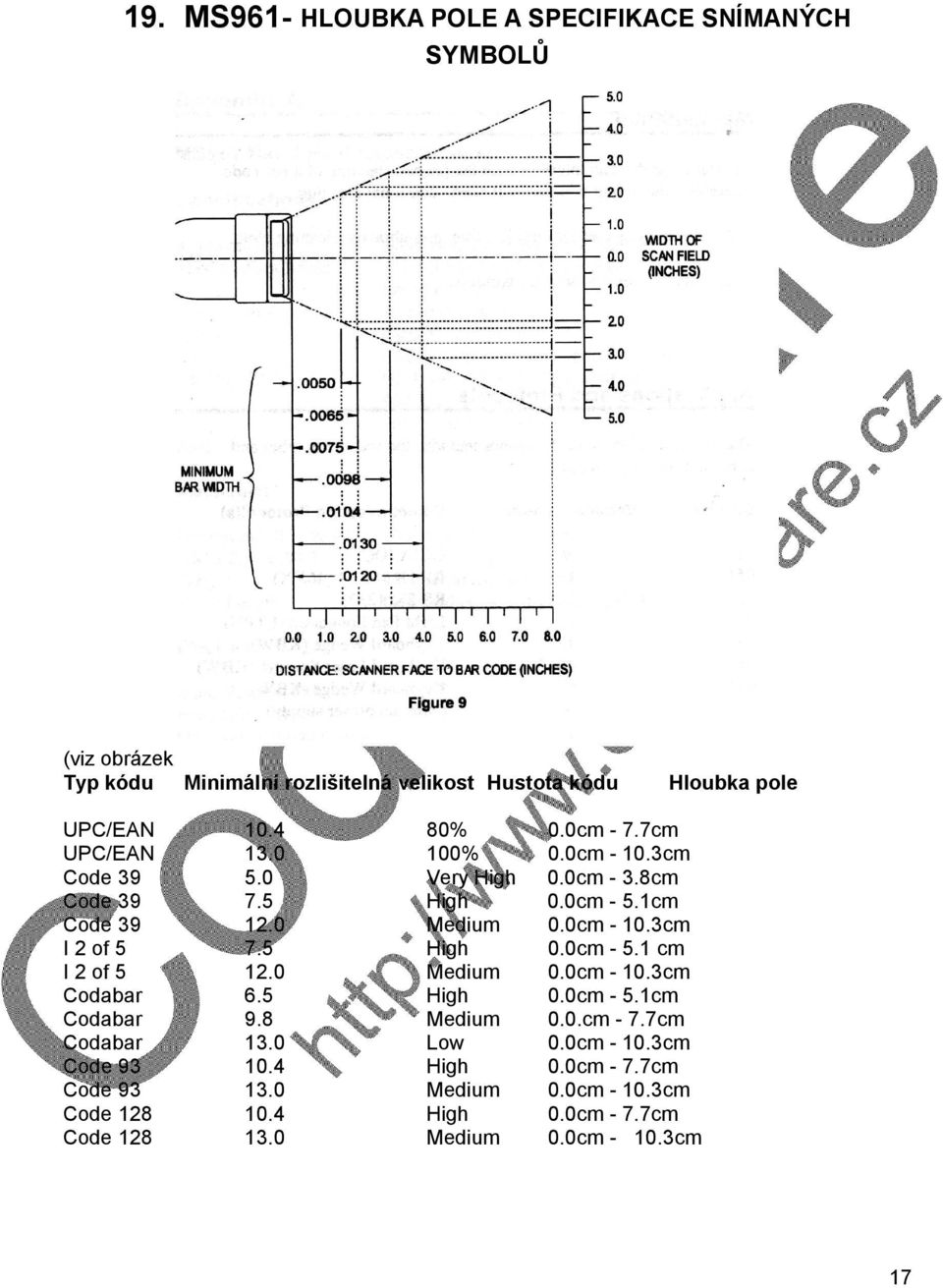

17 19. MS961- HLOUBKA POLE A SPECIFIKACE SNÍMANÝCH SYMBOLŮ (viz obrázek Typ kódu Minimální rozlišitelná velikost Hustota kódu Hloubka pole UPC/EAN % 0.0cm - 7.7cm UPC/EAN % 0.0cm cm Code Very High 0.0cm - 3.8cm Code High 0.0cm - 5.1cm Code Medium 0.0cm cm I 2 of High 0.0cm cm I 2 of Medium 0.0cm cm Codabar 6.5 High 0.0cm - 5.1cm Codabar 9.8 Medium 0.0.cm - 7.7cm Codabar 13.0 Low 0.0cm cm Code High 0.0cm - 7.7cm Code Medium 0.0cm cm Code High 0.0cm - 7.7cm Code Medium 0.0cm cm 17

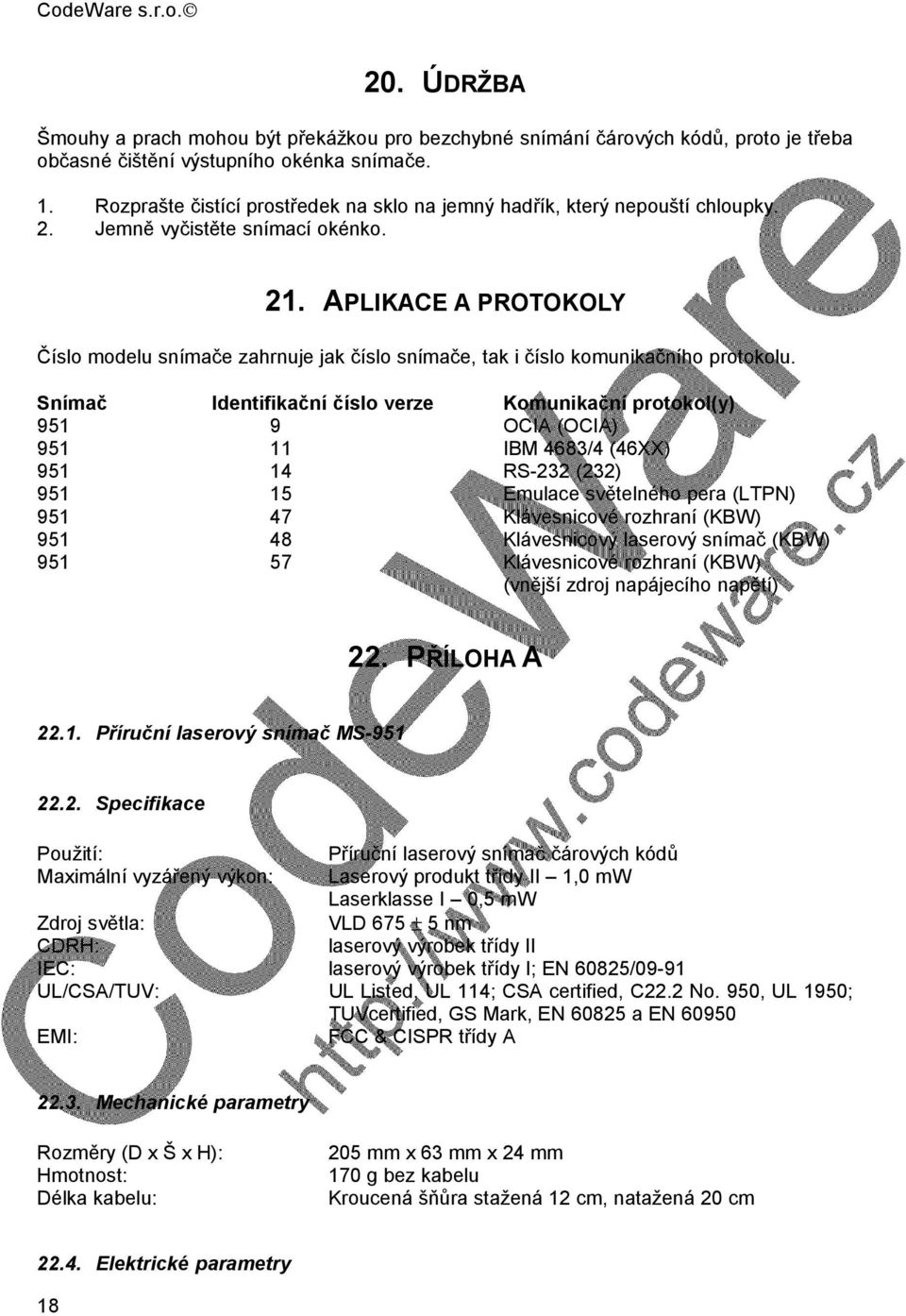

18 CodeWare s.r.o. 20. ÚDRŽBA Šmouhy a prach mohou být překážkou pro bezchybné snímání čárových kódů, proto je třeba občasné čištění výstupního okénka snímače. 1. Rozprašte čistící prostředek na sklo na jemný hadřík, který nepouští chloupky. 2. Jemně vyčistěte snímací okénko. 21. APLIKACE A PROTOKOLY Číslo modelu snímače zahrnuje jak číslo snímače, tak i číslo komunikačního protokolu. Snímač Identifikační číslo verze Komunikační protokol(y) OCIA (OCIA) IBM 4683/4 (46XX) RS-232 (232) Emulace světelného pera (LTPN) Klávesnicové rozhraní (KBW) Klávesnicový laserový snímač (KBW) Klávesnicové rozhraní (KBW) (vnější zdroj napájecího napětí) 22. PŘÍLOHA A Příruční laserový snímač MS Specifikace Použití: Příruční laserový snímač čárových kódů Maximální vyzářený výkon: Laserový produkt třídy II 1,0 mw Laserklasse I 0,5 mw Zdroj světla: VLD 675 ± 5 nm CDRH: laserový výrobek třídy II IEC: laserový výrobek třídy I; EN 60825/09-91 UL/CSA/TUV: UL Listed, UL 114; CSA certified, C22.2 No. 950, UL 1950; TUVcertified, GS Mark, EN a EN EMI: FCC & CISPR třídy A Mechanické parametry Rozměry (D x Š x H): Hmotnost: Délka kabelu: 205 mm x 63 mm x 24 mm 170 g bez kabelu Kroucená šňůra stažená 12 cm, natažená 20 cm Elektrické parametry 18

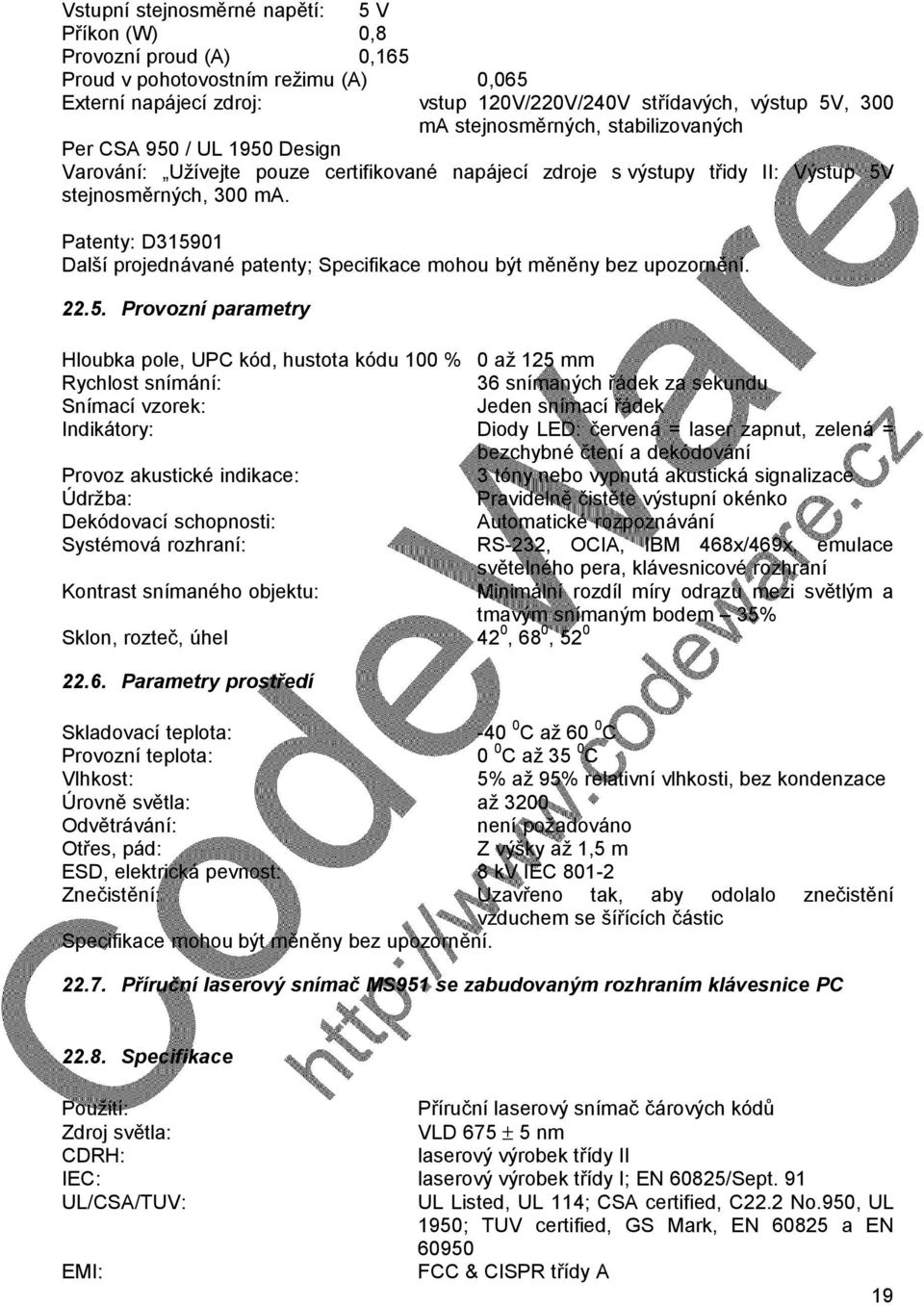

19 Vstupní stejnosměrné napětí: 5 V Příkon (W) 0,8 Provozní proud (A) 0,165 Proud v pohotovostním režimu (A) 0,065 Externí napájecí zdroj: vstup 120V/220V/240V střídavých, výstup 5V, 300 ma stejnosměrných, stabilizovaných Per CSA 950 / UL 1950 Design Varování: Užívejte pouze certifikované napájecí zdroje s výstupy třidy II: Výstup 5V stejnosměrných, 300 ma. Patenty: D Další projednávané patenty; Specifikace mohou být měněny bez upozornění Provozní parametry Hloubka pole, UPC kód, hustota kódu 100 % 0 až 125 mm Rychlost snímání: 36 snímaných řádek za sekundu Snímací vzorek: Jeden snímací řádek Indikátory: Diody LED: červená = laser zapnut, zelená = bezchybné čtení a dekódování Provoz akustické indikace: 3 tóny nebo vypnutá akustická signalizace Údržba: Pravidelně čistěte výstupní okénko Dekódovací schopnosti: Automatické rozpoznávání Systémová rozhraní: RS-232, OCIA, IBM 468x/469x, emulace světelného pera, klávesnicové rozhraní Kontrast snímaného objektu: Minimální rozdíl míry odrazu mezi světlým a tmavým snímaným bodem 35% Sklon, rozteč, úhel 42 0, 68 0, Parametry prostředí Skladovací teplota: C až 60 0 C Provozní teplota: 0 0 C až 35 0 C Vlhkost: 5% až 95% relativní vlhkosti, bez kondenzace Úrovně světla: až 3200 Odvětrávání: není požadováno Otřes, pád: Z výšky až 1,5 m ESD, elektrická pevnost: 8 kv IEC Znečistění: Uzavřeno tak, aby odolalo znečistění vzduchem se šířících částic Specifikace mohou být měněny bez upozornění Příruční laserový snímač MS951 se zabudovaným rozhraním klávesnice PC Specifikace Použití: Příruční laserový snímač čárových kódů Zdroj světla: VLD 675 ± 5 nm CDRH: laserový výrobek třídy II IEC: laserový výrobek třídy I; EN 60825/Sept. 91 UL/CSA/TUV: UL Listed, UL 114; CSA certified, C22.2 No.950, UL 1950; TUV certified, GS Mark, EN a EN EMI: FCC & CISPR třídy A 19

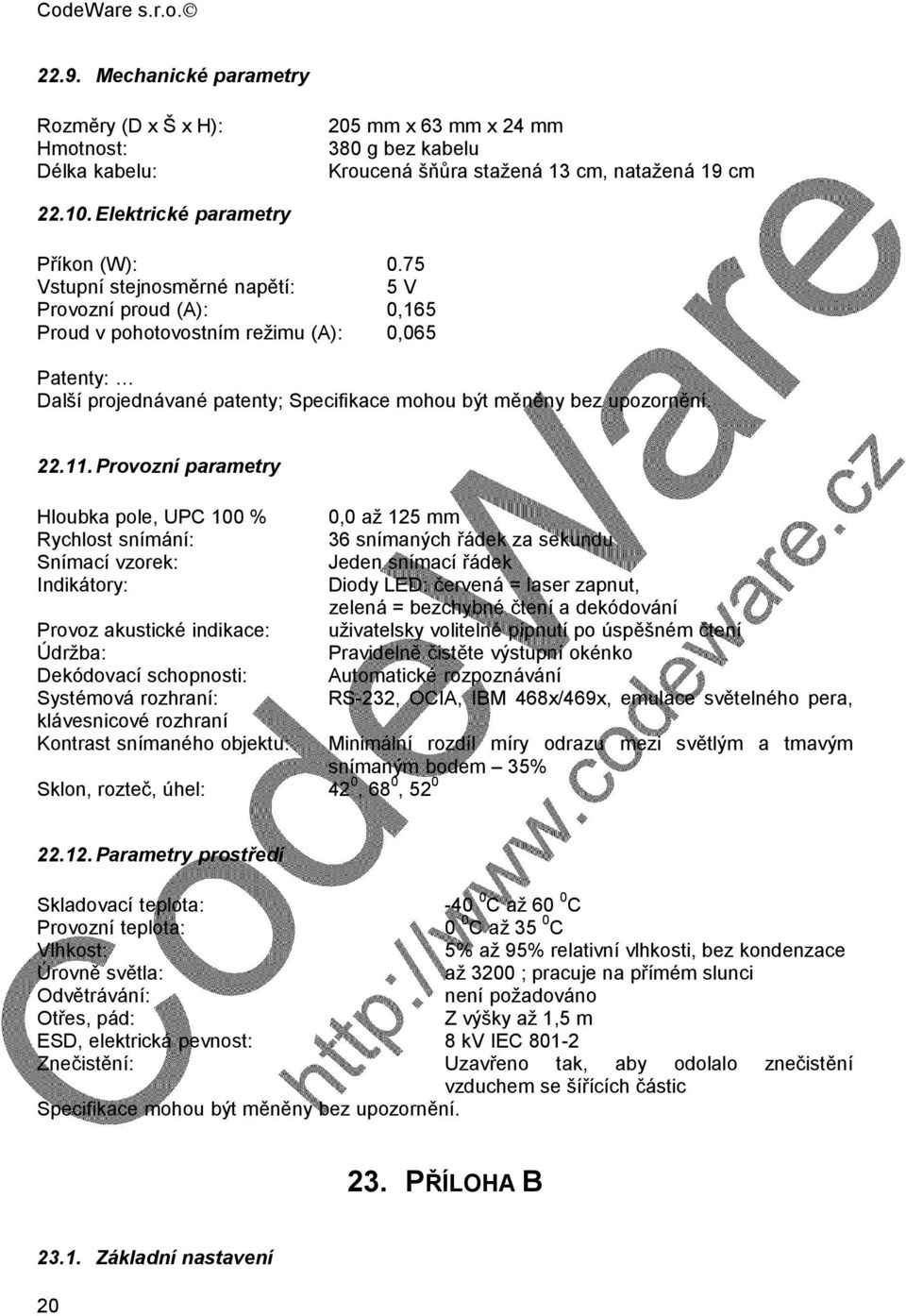

20 CodeWare s.r.o Mechanické parametry Rozměry (D x Š x H): Hmotnost: Délka kabelu: 205 mm x 63 mm x 24 mm 380 g bez kabelu Kroucená šňůra stažená 13 cm, natažená 19 cm Elektrické parametry Příkon (W): 0.75 Vstupní stejnosměrné napětí: 5 V Provozní proud (A): 0,165 Proud v pohotovostním režimu (A): 0,065 Patenty: Další projednávané patenty; Specifikace mohou být měněny bez upozornění Provozní parametry Hloubka pole, UPC 100 % Rychlost snímání: Snímací vzorek: Indikátory: Provoz akustické indikace: Údržba: Dekódovací schopnosti: Systémová rozhraní: klávesnicové rozhraní Kontrast snímaného objektu: Sklon, rozteč, úhel: 42 0, 68 0, ,0 až 125 mm 36 snímaných řádek za sekundu Jeden snímací řádek Diody LED: červená = laser zapnut, zelená = bezchybné čtení a dekódování uživatelsky volitelné pípnutí po úspěšném čtení Pravidelně čistěte výstupní okénko Automatické rozpoznávání RS-232, OCIA, IBM 468x/469x, emulace světelného pera, Minimální rozdíl míry odrazu mezi světlým a tmavým snímaným bodem 35% Parametry prostředí Skladovací teplota: C až 60 0 C Provozní teplota: 0 0 C až 35 0 C Vlhkost: 5% až 95% relativní vlhkosti, bez kondenzace Úrovně světla: až 3200 ; pracuje na přímém slunci Odvětrávání: není požadováno Otřes, pád: Z výšky až 1,5 m ESD, elektrická pevnost: 8 kv IEC Znečistění: Uzavřeno tak, aby odolalo znečistění vzduchem se šířících částic Specifikace mohou být měněny bez upozornění. 23. PŘÍLOHA B Základní nastavení 20

21 Snímač je z továrny dodáván s nastavením základních parametrů. Parametry, které jsou ve snímači nastaveny v základním nastavení jsou v následující tabulce označeny hvězdičkou (*). Není- li hvězdička ve sloupci základní nastavení uvedena, potom je funkce vypnuta nebo neaktivní. Každý parametr není podporován u každého komunikačního protokolu. Podporuje-li komunikační protokol parametry uvedené v následujících tabulkách, u příslušného protokolu je uvedena značka zaškrtnutí. Pro zajištění bezchybné komunikace s řídícím systémem je třeba nastavit u snímače specifické požadavky systému. Protože každý řídící systém je jedinečný a má svá specifika, musíte provést změnu základního nastavení tak, aby vyhovovalo požadavkům řídícího systému. Informace o tom, jak provádět změny konfigurace snímače naleznete v programovací příručce MLPN Viz tabulka v originální příručce 24. PŘÍLOHA C Obsazení jednotlivých vývodů Obsazení jednotlivých vývodů pro připojovací kabely Snímače MS951 jsou zakončeny do 10-ti vývodového stíněného modulárního konektoru. Všechny propojovací kabely (MLPN 44530) pro MS951 snímače jsou ukončeny stejně. Rozdíl mezi verzemi snímače jsou pouze v ukončení kabelu na straně snímače. Tento konektor se připojuje do rozdílných J pozic na různých počítačích nebo deskách rozhraní. Protože každý počítač nebo deska rozhraní je jiná, výstupní signály se liší. Verze 9 (OCIA) Vývod Funkce 1 Napájecí/signálová zem 2 RDATA 3 RDATA zpět 4 Clock In 5 Clock In zpět 6 Clock Out 7 Clock Out zpět 8 Nepřipojeno 9 +5V napájení pro snímač 10 OCIA stínění 21

22 CodeWare s.r.o. Verze 11 (46XX) Vývod Funkce 1 Napájecí/signálová zem 2 RS-232 vysílací výstup 3 RS-232 přijímací vstup 4 RTS výstup 5 CTS vstup 6 IBM 46XX vysílání 7 IBM 46XX příjem 8 Nepřipojeno 9 +5V napájení pro snímač 10 stínění Verze 14 (232) Vývod Funkce 1 Napájecí/signálová zem 2 RS-232 vysílací výstup 3 RS-232 přijímací vstup 4 RTS výstup 5 CTS vstup 6 DTR vstup 7 DSR výstup 8 Nepřipojeno 9 +5V napájení pro snímač 10 stínění Verze 15 (LTPN) Vývod Funkce 1 Napájecí/signálová zem 2 RS-232 vysílací výstup 3 RS-232 přijímací vstup 4 RTS výstup 5 CTS vstup 6 Zdroj napájení světelného pera +5V 7 Data světelného pera 8 Nepřipojeno 9 +5V napájení pro snímač 10 stínění 22

23 24.3. Obsazení jednotlivých vývodů pro MCA 951 (DEC9S) Na jednotce MCA je umístěn 9-ti vývodový konektor typu D (samička), který slouží k připojení MCA do řídícího systému. Výstupní signály na 9-ti vývodovém konci MCA určeném pro připojení k řídícímu systému jsou závislé na tom, jaká verze snímače je využívána. Následuje výpis přiřazení vývodů pro různé verze snímače: Verze 9 (OCIA) Vývod Funkce 1 OCIA stínění 2 RDATA 3 RDATA zpět 4 Clock Out 5 Napájecí/signálová zem 6 Clock Out zpět 7 Clock In zpět 8 Clock In *9 +5V napájení pro snímač Verze 11 (46XX) Vývod Funkce 1 Napájecí/signálová zem 2 RS-232 vysílací výstup 3 RS-232 přijímací vstup 4 IBM B 5 Napájecí/signálová zem 6 IBM A 7 Vstup Volno pro vysílání 8 Výstup Požadavek na vysílání *9 +5V napájení pro snímač Verze 14 (232) Vývod Funkce 1 Stínění 2 RS-232 vysílací výstup 3 RS-232 přijímací vstup 4 DTR vstup 5 Napájecí/signálová zem 6 DSR výstup 7 CTS vstup 8 RTS výstup 9 +5V napájení pro snímač 23

24 CodeWare s.r.o. Verze 15 (LTPN) Vývod Funkce 1 Stínění 2 RS-232 vysílací výstup 3 RS-232 přijímací vstup 4 Zdroj světelného pera (vstup +5V) 5 Napájecí/signálová zem 6 Data světelného pera 7 Volno pro vysílání (vstup) 8 Požadavek na vysílání (výstup) *9 +5V napájení pro snímač *V případě, že je snímač napájen z řídícího systému, toto je vývod na kterém se napájení pro provoz snímače nachází. V případě, že snímač bude napájen z řídícího systému, je třeba vmca přemístit vnitřní zkratovací propojku a připojit zemnící propojku do 4 vývodového napájecího konektoru určeného pro FCC a ESD účely. (viz odstavec Instalace snímače Napájení externím napájecím zdrojem ) Přiřazení vývodů u 5-ti vývodového DIN a 6-ti vývodového mini-din konektoru u příručního laserového snímače MS 951 se zabudovaným rozhraním klávesnice Propojovací kabel je ukončen 5-ti vývodovým konektorem (samička) na jednom konci a 6-ti vývodovým mini-din konektorem (sameček) na konci protějším. Výrobce firma Metrologic dodává adapterový kabel s 5-ti vývodovým DIN konektorem (sameček) na jednom konci a 6- ti vývodovým mini-din konektorem (samička) na konci druhém. Konektory na propojovacím kabelu Konektory na adapterovém kabelu V závislosti na požadovaném připojení propojte odpovídající konec adapterového kabelu s propojovacím kabelem s ponecháním dostatečné délkové rezervy potřebné pro připojení ke klávesnici a k rozhraní klávesnice na počítači PC. Obsazení jednotlivých vývodů je následující: 5-ti vývodový konektor DIN (samička) Vývod Funkce 1 Časování klávesnice 2 Data klávesnice 3 Nepřipojeno 4 Napájecí zem 5 +5V stejnosměrné napájení 24

25 5-ti vývodový konektor DIN (sameček) Vývod Funkce 1 Časování od PC 2 Data do PC 3 Nepřipojeno 4 Napájecí zem 5 +5V stejnosměrné napětí 6-ti vývodový konektor mini-din (samička) Vývod Funkce 1 Data klávesnice 2 Nepřipojeno 3 Napájecí zem 4 +5V stejnosměrné napájení 5 Časování klávesnice 6 Nepřipojeno 6-ti vývodový konektor mini-din (sameček) Vývod Funkce 1 Data od PC 2 Nepřipojeno 3 Napájecí zem 4 +5V stejnosměrné napětí 5 Časování od PC 6 Nepřipojeno 25. PŘÍLOHA D Záruky a Reklamace Omezená záruka Výrobky zhotovené firmou Metrologic mají omezenou záruku 2 roky od data výroby. Tato záruka je omezena na opravu, výměnu nebo navrácení zboží po zvážení případu firmou Metrologic. Poškozené nebo rozbité zařízení musí být vráceno do výrobního závodu v Blackwoodu, New Jersey nebo do Puchheimu v Německu. Před zasláním poškozeného výrobku do výrobního závodu kontaktujte zákaznické oddělení pro služby a opravy, kde získáte autorizační číslo vráceného materiálu. Vpřípadě, kdy je specifikováno, že na chybu zařízení se vztahuje záruka, výrobce může na základě vlastní volby zařízení opravit, nahradit funkční jednotkou nebo vrátit peníze v hodnotě kupní ceny výrobku bez ohledu na to, zda byl výrobek zakoupen od distributora, dealera nebo prodejce. Výrobce zajistí opravu zboží včetně dopravy opravovaného výrobku do výrobního závodu a zpět k zákazníkovi na vlastní náklady. Tuto omezenou záruku nelze vztahovat na takové výrobky, které dle posouzení výrobce byly vystaveny zneužití, nedbalosti, nesprávné instalaci nebo nehodě. Záruka se rovněž 25

26 CodeWare s.r.o. nevztahuje na výrobky, které byly opravovány jinde než v autorizované opravně firmy Metrologic. TATO OMEZENÁ ZÁRUKA, KROMĚ VÝŠE UVEDENÉHO, SE NEVZTAHUJE NAVEŠKERÉ JINÉ ZÁRUKY SOUVISEJÍCÍ AVYPLÝVAJÍCÍ, JAKO JSOU PRODEJNOST NEBO VHODNOST VÝROBKU PRO KONKRÉTNÍ ÚČELY, VZNIKAJÍCÍ ZE ZÁKONA, ZÁKAZNICKÁ NEBO MORÁLNÍ. PRÁVA A POVINNOSTI ZDE POSKYTOVANÁ JSOU VÝHRADNÍ A NEVZTAHUJÍ SE NA JAKÁKOLIV JINÁ PRÁVA A POVINNOSTI. V ŽÁDNÉM PŘÍPADĚ NEMŮŽE FIRMA METROLOGIC BÝT ODPOVĚDNÁ ZA NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ POŠKOZENÍ VČETNĚ JAKÉKOLIV ÚJMY NA ZBOŽÍ NEBO OSOBY, OBCHODNÍ ZTRÁTY, A TO BEZ VYJÍMEK. V ŽÁDNÉM PŘÍPADĚ SE VÝROBCE NEZAVAZUJE UHRADIT HODNOTU, KTERÁ PŘEKRAČUJE OBNOS SKUTEČNĚ ZAPLACENÝ ZA VÝROBEK FIRMY METROLOGIC. Adresy: viz originální příručka Reklamace Výrobce - firma Metrologic Instruments, Inc. a autor nebo autoři této příručky neposkytují žádné reklamace ani záruky s ohledem na obsah nebo přesnost obsahu této publikace, nebo popisovaného výrobku včetně jakýchkoliv záruk na vhodnost k použití pro konkrétní účely. Kromě výše uvedené nebo vyjádřené záruky a zodpovědnosti za mechanická poškození se výrobce zříká všech záruk na zvláštní, nepřímé nebo následné reklamace spojené s obsahem nebo užíváním této publikace nebo používáním popisovaného produktu. Navíc si výrobce vyhrazuje právo na provádění jakýchkoliv změn v obsahu této publikace bez závazku informovat jakoukoliv osobu o provedených změnách. Výrobce si také vyhrazuje právo na provádění jakýchkoliv změn u výrobků zde popisovaných. 26. PŘÍLOHA E Poznámka: Na základě testů prováděných s tímto výrobkem bylo zjištěno, že splňuje limity třídy A pro digitální zařízení sledované dle části 15 směrnic FCC. Tyto limity jsou navrženy tak, aby zajišťovaly dostatečnou ochranu proti škodlivému rušení při použití zařízení v obchodě. Toto zařízení generuje, využívá a může vyzařovat energii v podobě elektromagnetického vlnění. V takovém případě, kdy byla provedena jeho nesprávná instalace nebo je způsob jeho používání v rozporu s touto příručkou, může vzniknout škodlivé rušení bezdrátové komunikace. Provozování tohoto zařízení v obydleném území pravděpodobně zapříčiní škodlivé rušení, jehož korekce bude požadována na náklady uživatele zařízení. Jakékoliv neautorizované změny a zásahy do tohoto zařízení mohou zrušit oprávnění k používání tohoto zařízení Poznámka: Toto digitální zařízení nepřekračuje limity třídy A pro vyzařování radiového šumu z digitálního přístroje ustanovené v Pravidlech pro radiové rušení kanadského ministerstva průmyslu Varování: Používání řídících znaků nebo nastavovacích prvků nebo provádění procedur jinak, než způsobem popsaným v této příručce může mít za následek nebezpečné laserové světlo. V žádném případě by se neměl uživatel pokoušet laserový snímač opravovat. Nikdy se 26

27 nepokoušejte hledět přímo do laserového paprsku, dokonce ani když se laser jeví jako nefunkční. Neuposlechnutí této instrukce může zapříčinit vystavení očí nebezpečnému laserovému světlu a tím jejich poškození. Používání optických přístrojů společně s laserovým zařízením zvyšuje nebezpečí poškození očí. 27. PŘÍLOHA F Patenty Tento výrobek firmy Metrologic může být kryt jedním nebo více patenty z následujícího seznamu: Patenty: viz originální příručka 27
