1 Katalog 2014 Aplikované systémy INSPIRUJEME SE KOMFORTEM VEDE NÁS DESIGN STAVÍME NA TECHNOLOGIÍCH

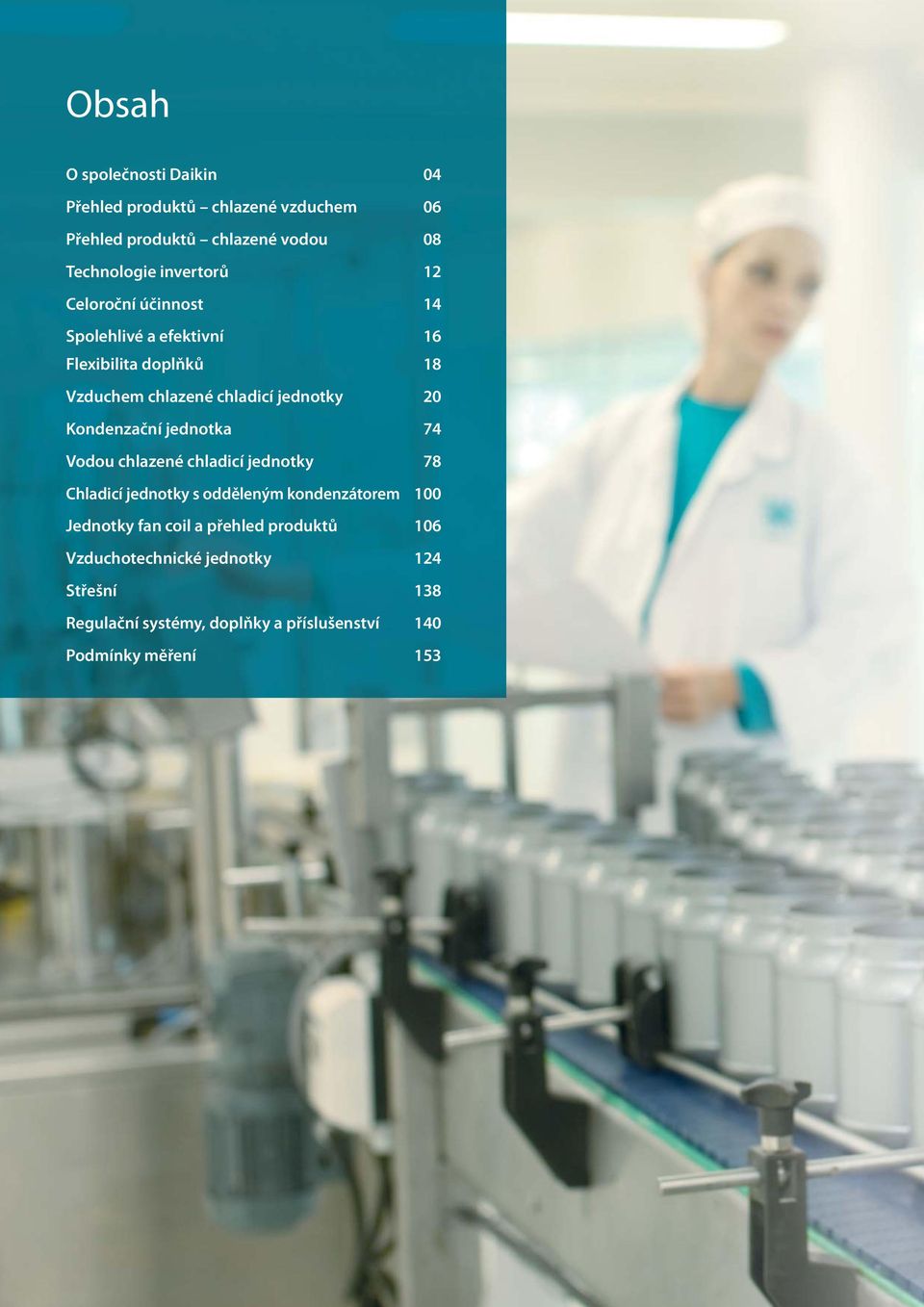

2 Obsah O společnosti Daikin 04 Přehled produktů chlazené vzduchem 06 Přehled produktů chlazené vodou 08 Technologie invertorů 12 Celoroční účinnost 14 Spolehlivé a efektivní 16 Flexibilita doplňků 18 Vzduchem chlazené chladicí jednotky 20 Kondenzační jednotka 74 Vodou chlazené chladicí jednotky 78 Chladicí jednotky s odděleným kondenzátorem 100 Jednotky fan coil a přehled produktů 106 Vzduchotechnické jednotky 124 Střešní 138 Regulační systémy, doplňky a příslušenství 140 Podmínky měření 153 2

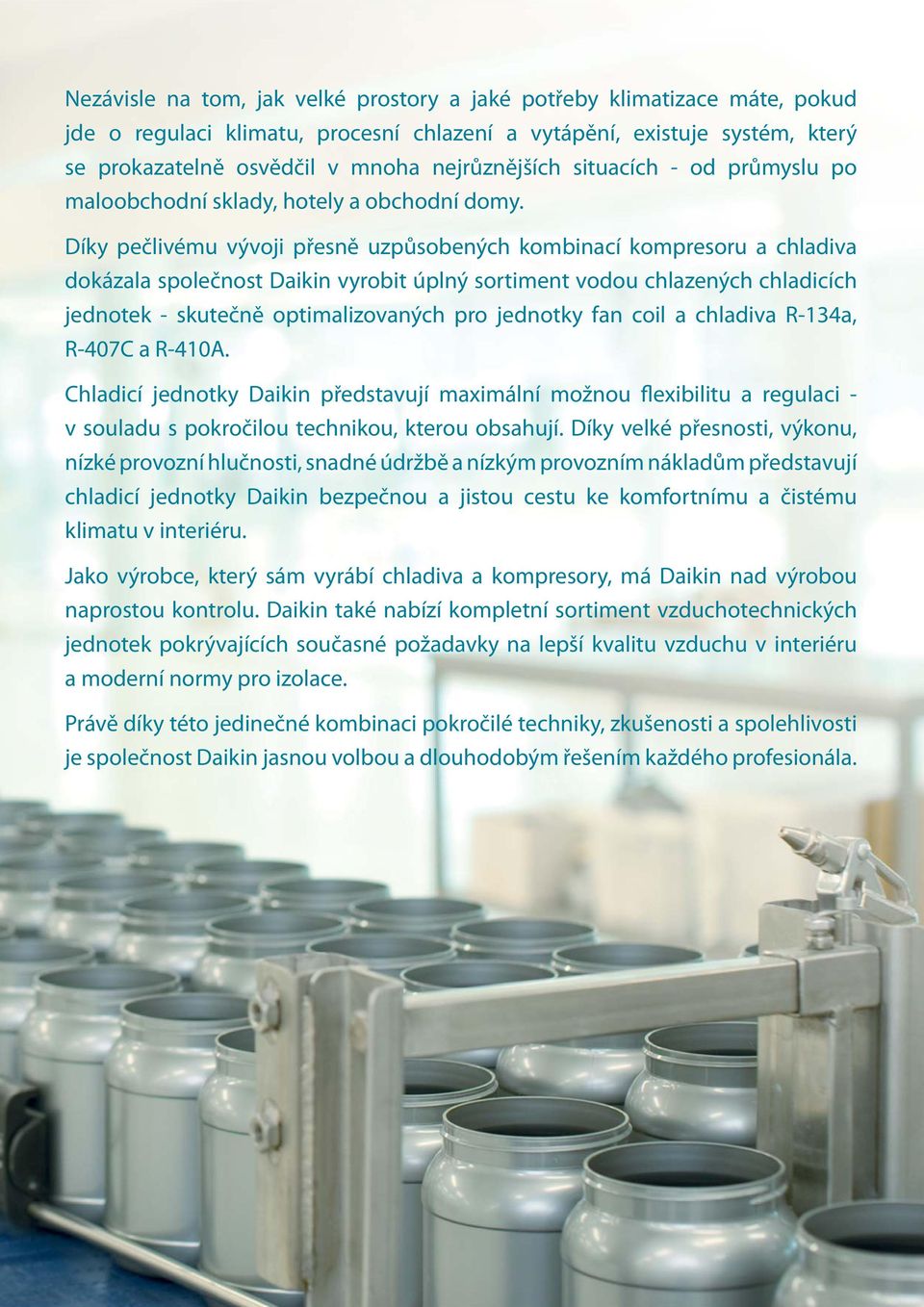

3 Nezávisle na tom, jak velké prostory a jaké potřeby klimatizace máte, pokud jde o regulaci klimatu, procesní chlazení a vytápění, existuje systém, který se prokazatelně osvědčil v mnoha nejrůznějších situacích - od průmyslu po maloobchodní sklady, hotely a obchodní domy. Díky pečlivému vývoji přesně uzpůsobených kombinací kompresoru a chladiva dokázala společnost Daikin vyrobit úplný sortiment vodou chlazených chladicích jednotek - skutečně optimalizovaných pro jednotky fan coil a chladiva R-134a, R-407C a R-410A. Chladicí jednotky Daikin představují maximální možnou flexibilitu a regulaci - v souladu s pokročilou technikou, kterou obsahují. Díky velké přesnosti, výkonu, nízké provozní hlučnosti, snadné údržbě a nízkým provozním nákladům představují chladicí jednotky Daikin bezpečnou a jistou cestu ke komfortnímu a čistému klimatu v interiéru. Jako výrobce, který sám vyrábí chladiva a kompresory, má Daikin nad výrobou naprostou kontrolu. Daikin také nabízí kompletní sortiment vzduchotechnických jednotek pokrývajících současné požadavky na lepší kvalitu vzduchu v interiéru a moderní normy pro izolace. Právě díky této jedinečné kombinaci pokročilé techniky, zkušenosti a spolehlivosti je společnost Daikin jasnou volbou a dlouhodobým řešením každého profesionála.

4 O společnosti Daikin Společnost Daikin je vedoucím evropským výrobem energeticky velmi účinného vytápění, chlazení a ventilace pro komerční, bytové a průmyslové aplikace. Daikin Europe N.V.

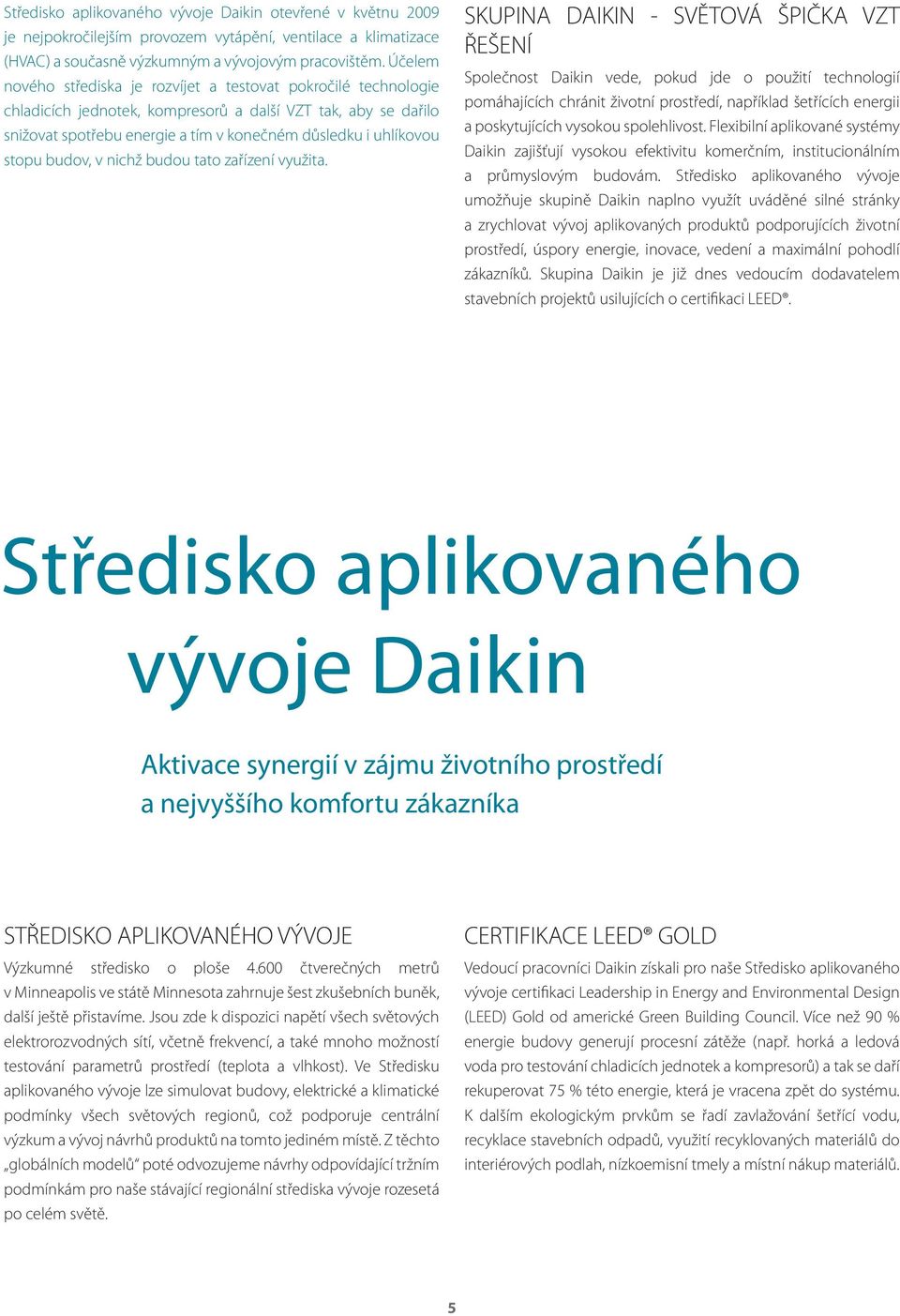

5 Středisko aplikovaného vývoje Daikin otevřené v květnu 2009 je nejpokročilejším provozem vytápění, ventilace a klimatizace (HVAC) a současně výzkumným a vývojovým pracovištěm. Účelem nového střediska je rozvíjet a testovat pokročilé technologie chladicích jednotek, kompresorů a další VZT tak, aby se dařilo snižovat spotřebu energie a tím v konečném důsledku i uhlíkovou stopu budov, v nichž budou tato zařízení využita. SKUPINA DAIKIN - SVĚTOVÁ ŠPIČKA VZT ŘEŠENÍ Společnost Daikin vede, pokud jde o použití technologií pomáhajících chránit životní prostředí, například šetřících energii a poskytujících vysokou spolehlivost. Flexibilní aplikované systémy Daikin zajišťují vysokou efektivitu komerčním, institucionálním a průmyslovým budovám. Středisko aplikovaného vývoje umožňuje skupině Daikin naplno využít uváděné silné stránky a zrychlovat vývoj aplikovaných produktů podporujících životní prostředí, úspory energie, inovace, vedení a maximální pohodlí zákazníků. Skupina Daikin je již dnes vedoucím dodavatelem stavebních projektů usilujících o certifikaci LEED. Středisko aplikovaného vývoje Daikin Aktivace synergií v zájmu životního prostředí a nejvyššího komfortu zákazníka STŘEDISKO APLIKOVANÉHO VÝVOJE Výzkumné středisko o ploše čtverečných metrů v Minneapolis ve státě Minnesota zahrnuje šest zkušebních buněk, další ještě přistavíme. Jsou zde k dispozici napětí všech světových elektrorozvodných sítí, včetně frekvencí, a také mnoho možností testování parametrů prostředí (teplota a vlhkost). Ve Středisku aplikovaného vývoje lze simulovat budovy, elektrické a klimatické podmínky všech světových regionů, což podporuje centrální výzkum a vývoj návrhů produktů na tomto jediném místě. Z těchto globálních modelů poté odvozujeme návrhy odpovídající tržním podmínkám pro naše stávající regionální střediska vývoje rozesetá po celém světě. CERTIFIKACE LEED GOLD Vedoucí pracovníci Daikin získali pro naše Středisko aplikovaného vývoje certifikaci Leadership in Energy and Environmental Design (LEED) Gold od americké Green Building Council. Více než 90 % energie budovy generují procesní zátěže (např. horká a ledová voda pro testování chladicích jednotek a kompresorů) a tak se daří rekuperovat 75 % této energie, která je vracena zpět do systému. K dalším ekologickým prvkům se řadí zavlažování šetřící vodu, recyklace stavebních odpadů, využití recyklovaných materiálů do interiérových podlah, nízkoemisní tmely a místní nákup materiálů. 5

6 INVERTER Kompresor Verze účinnosti Verze hlučnosti Chladivo Invertor Chlazení venkovním vzduchem Swing Spirálový Šroubový Standard Vysoká Prémiová Vysoké teploty okolí Standard Nízká Snížená Velmi nízká Pouze chlazení 0 EWAQ~ADVP R-410A EWAQ~ACV3/ACW1 R-410A EUWA*~KBZW1 R-407C EWAQ~BA* R-410A EWAQ~DAYN R-410A EWAQ~E- R-410A EWAQ~F- R-410A EWAQ~GZ NOVINKA R-410A EWAD~E- R-134a EWAD~D- R-134a EWAD~BZ R-134a EWAD~TZ NOVINKA * R-134a EWAD~C- R-134a EWAD~CZ R-134a EWAD~DZ JIŽ BRZY * R-134a EWAD~CF R-134a Tepelné čerpadlo 0 EWYQ~ADVP R-410A EWYQ~ACV3/ACW1 R-410A EUWY*~KBZW1 R-407C EWYQ~BA* R-410A EWYQ~DAYN R-410A EWYQ~F NOVINKA R-410A EWYQ~GZ NOVINKA R-410A EWYD~BZ R-134a Kondenzační jednotka 0 ERAD~E- R-134a *: předběžné 6

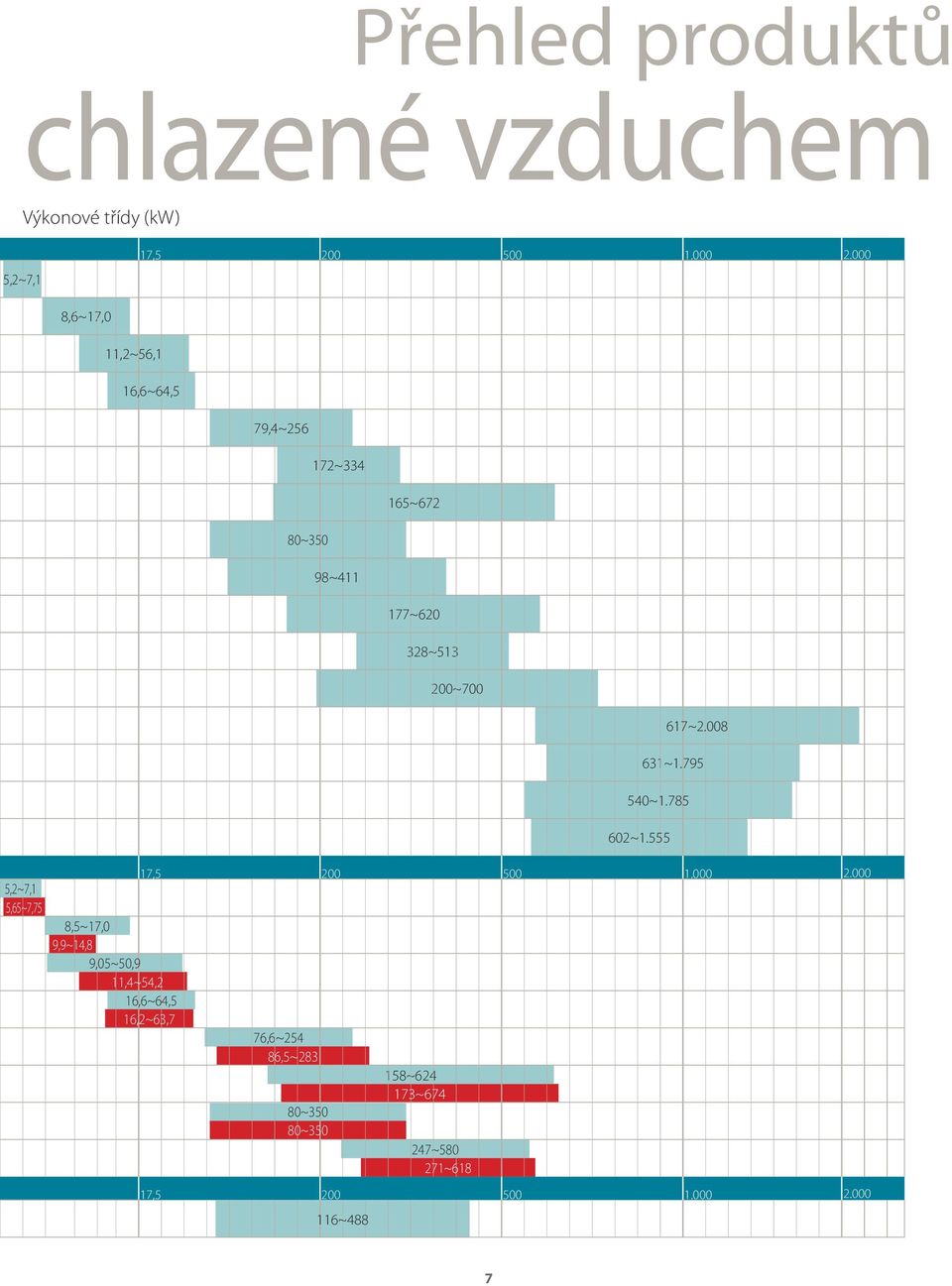

7 Přehled produktů chlazené vzduchem Výkonové třídy (kw) 5,2~7,1 17, ,6~17,0 11,2~56,1 16,6~64,5 79,4~ ~ ~672 80~350 98~ ~ ~ ~700 5,2~7,1 5,65~7,75 8,5~17,0 9,9~14,8 9,05~50,9 11,4~54,2 16,6~64,5 16,2~63,7 76,6~254 86,5~ ~ ~ ~ ~ ~ ~ ~ ~ , ~350 80~350 17, ~

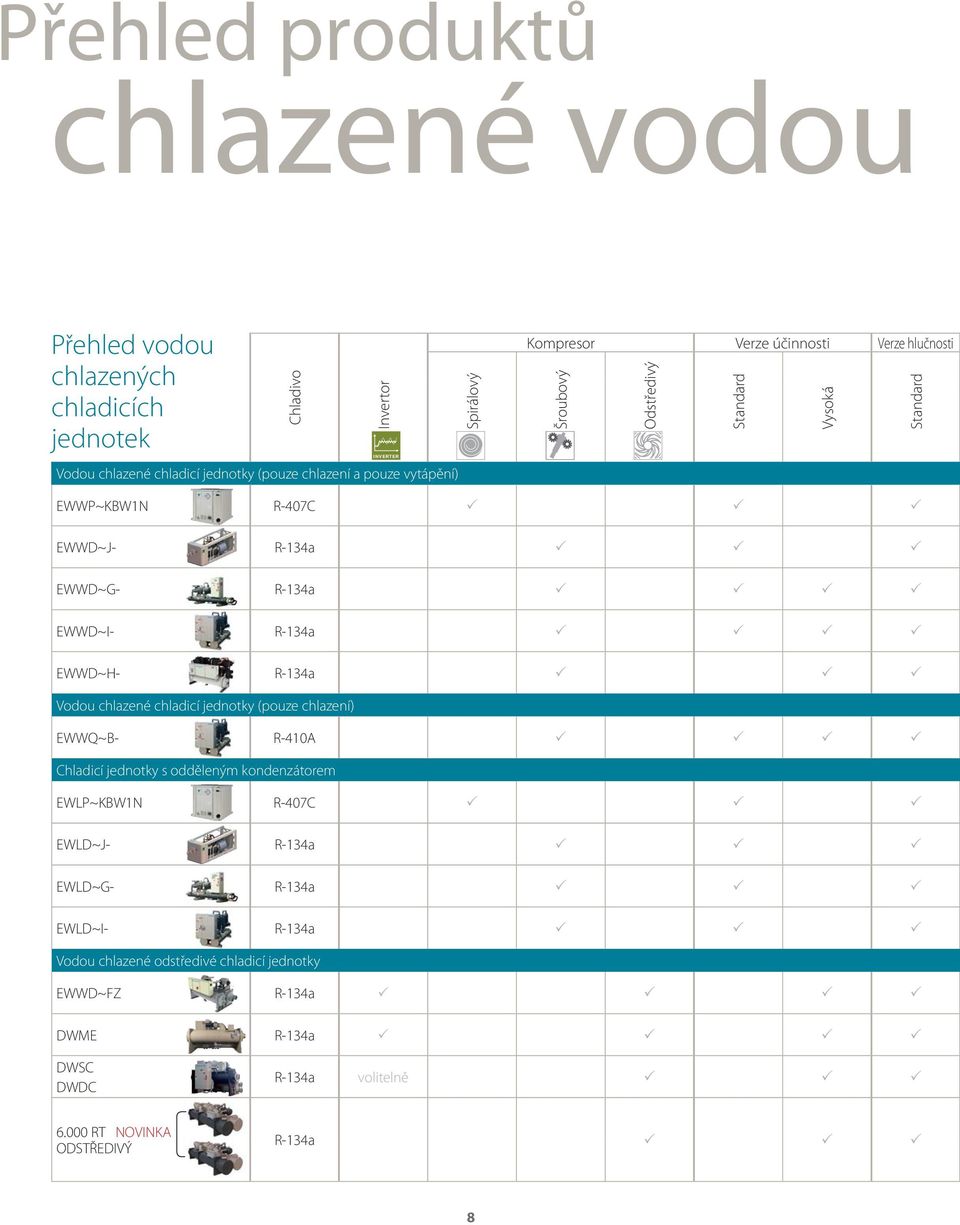

8 Přehled produktů chlazené vodou Přehled vodou chlazených chladicích jednotek Chladivo Invertor INVERTER Vodou chlazené chladicí jednotky (pouze chlazení a pouze vytápění) Spirálový Kompresor Verze účinnosti Verze hlučnosti Šroubový Odstředivý Standard Vysoká Standard EWWP~KBW1N R-407C EWWD~J- R-134a EWWD~G- R-134a EWWD~I- R-134a EWWD~H- R-134a Vodou chlazené chladicí jednotky (pouze chlazení) EWWQ~B- R-410A Chladicí jednotky s odděleným kondenzátorem EWLP~KBW1N R-407C EWLD~J- R-134a EWLD~G- R-134a EWLD~I- R-134a Vodou chlazené odstředivé chladicí jednotky EWWD~FZ R-134a DWME R-134a DWSC DWDC R-134a volitelně RT NOVINKA ODSTŘEDIVÝ R-134a 8

9 Výkonové třídy (kw) 0 17, ,9~194 16,7~ ~ ~ ~ ~ ~ ~ ~ ~ , ~ , ,1~62,4 109~ ~ ~ , ~ ~ ~ ~ [ 2 x ]

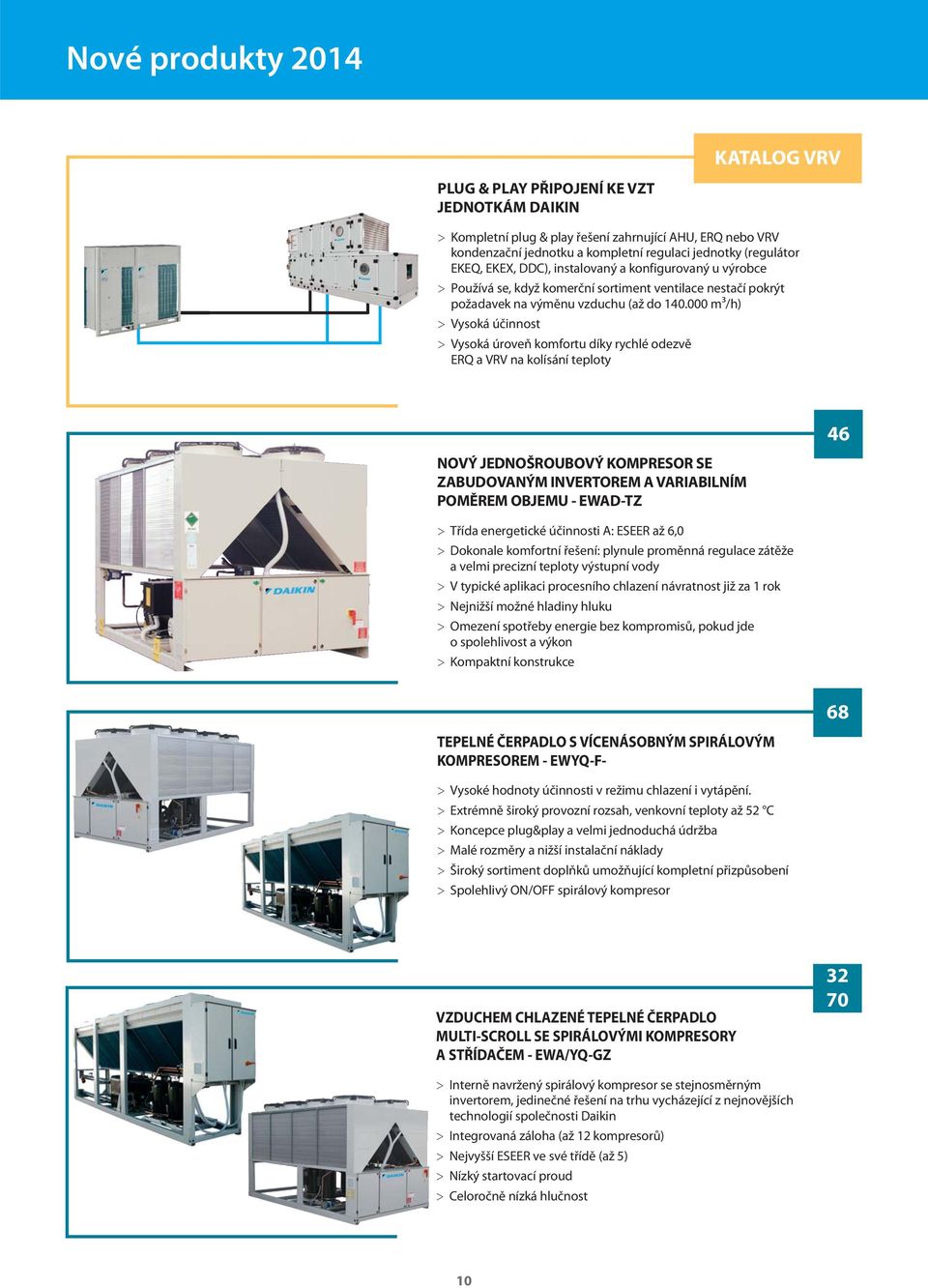

10 Nové produkty 2014 KATALOG VRV PLUG & PLAY PŘIPOJENÍ KE VZT JEDNOTKÁM DAIKIN > Kompletní plug & play řešení zahrnující AHU, ERQ nebo VRV kondenzační jednotku a kompletní regulaci jednotky (regulátor EKEQ, EKEX, DDC), instalovaný a konfigurovaný u výrobce > Používá se, když komerční sortiment ventilace nestačí pokrýt požadavek na výměnu vzduchu (až do m³/h) > Vysoká účinnost > Vysoká úroveň komfortu díky rychlé odezvě ERQ a VRV na kolísání teploty 46 NOVÝ JEDNOŠROUBOVÝ KOMPRESOR SE ZABUDOVANÝM INVERTOREM A VARIABILNÍM POMĚREM OBJEMU - EWAD-TZ > Třída energetické účinnosti A: ESEER až 6,0 > Dokonale komfortní řešení: plynule proměnná regulace zátěže a velmi precizní teploty výstupní vody > V typické aplikaci procesního chlazení návratnost již za 1 rok > Nejnižší možné hladiny hluku > Omezení spotřeby energie bez kompromisů, pokud jde o spolehlivost a výkon > Kompaktní konstrukce 68 TEPELNÉ ČERPADLO S VÍCENÁSOBNÝM SPIRÁLOVÝM KOMPRESOREM - EWYQ-F- > Vysoké hodnoty účinnosti v režimu chlazení i vytápění. > Extrémně široký provozní rozsah, venkovní teploty až 52 C > Koncepce plug&play a velmi jednoduchá údržba > Malé rozměry a nižší instalační náklady > Široký sortiment doplňků umožňující kompletní přizpůsobení > Spolehlivý ON/OFF spirálový kompresor VZDUCHEM CHLAZENÉ TEPELNÉ ČERPADLO MULTI-SCROLL SE SPIRÁLOVÝMI KOMPRESORY A STŘÍDAČEM - EWA/YQ-GZ > Interně navržený spirálový kompresor se stejnosměrným invertorem, jedinečné řešení na trhu vycházející z nejnovějších technologií společnosti Daikin > Integrovaná záloha (až 12 kompresorů) > Nejvyšší ESEER ve své třídě (až 5) > Nízký startovací proud > Celoročně nízká hlučnost 10

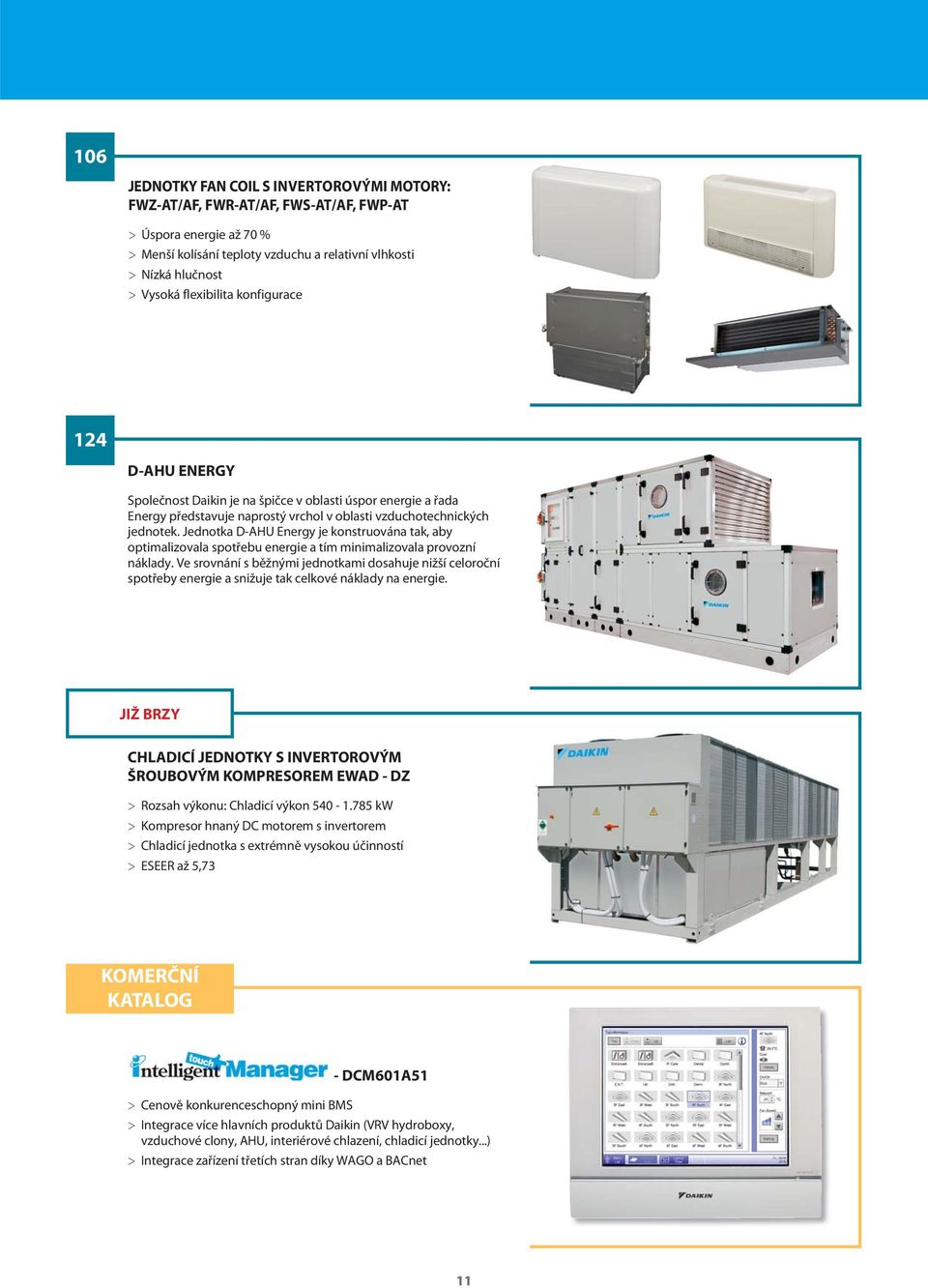

11 106 JEDNOTKY FAN COIL S INVERTOROVÝMI MOTORY: FWZ-AT/AF, FWR-AT/AF, FWS-AT/AF, FWP-AT > Úspora energie až 70 % > Menší kolísání teploty vzduchu a relativní vlhkosti > Nízká hlučnost > Vysoká flexibilita konfigurace 124 D-AHU ENERGY Společnost Daikin je na špičce v oblasti úspor energie a řada Energy představuje naprostý vrchol v oblasti vzduchotechnických jednotek. Jednotka D-AHU Energy je konstruována tak, aby optimalizovala spotřebu energie a tím minimalizovala provozní náklady. Ve srovnání s běžnými jednotkami dosahuje nižší celoroční spotřeby energie a snižuje tak celkové náklady na energie. JIŽ BRZY CHLADICÍ JEDNOTKY S INVERTOROVÝM ŠROUBOVÝM KOMPRESOREM EWAD - DZ > Rozsah výkonu: Chladicí výkon kw > Kompresor hnaný DC motorem s invertorem > Chladicí jednotka s extrémně vysokou účinností > ESEER až 5,73 KOMERČNÍ KATALOG > Cenově konkurenceschopný mini BMS - DCM601A51 > Integrace více hlavních produktů Daikin (VRV hydroboxy, vzduchové clony, AHU, interiérové chlazení, chladicí jednotky...) > Integrace zařízení třetích stran díky WAGO a BACnet 11

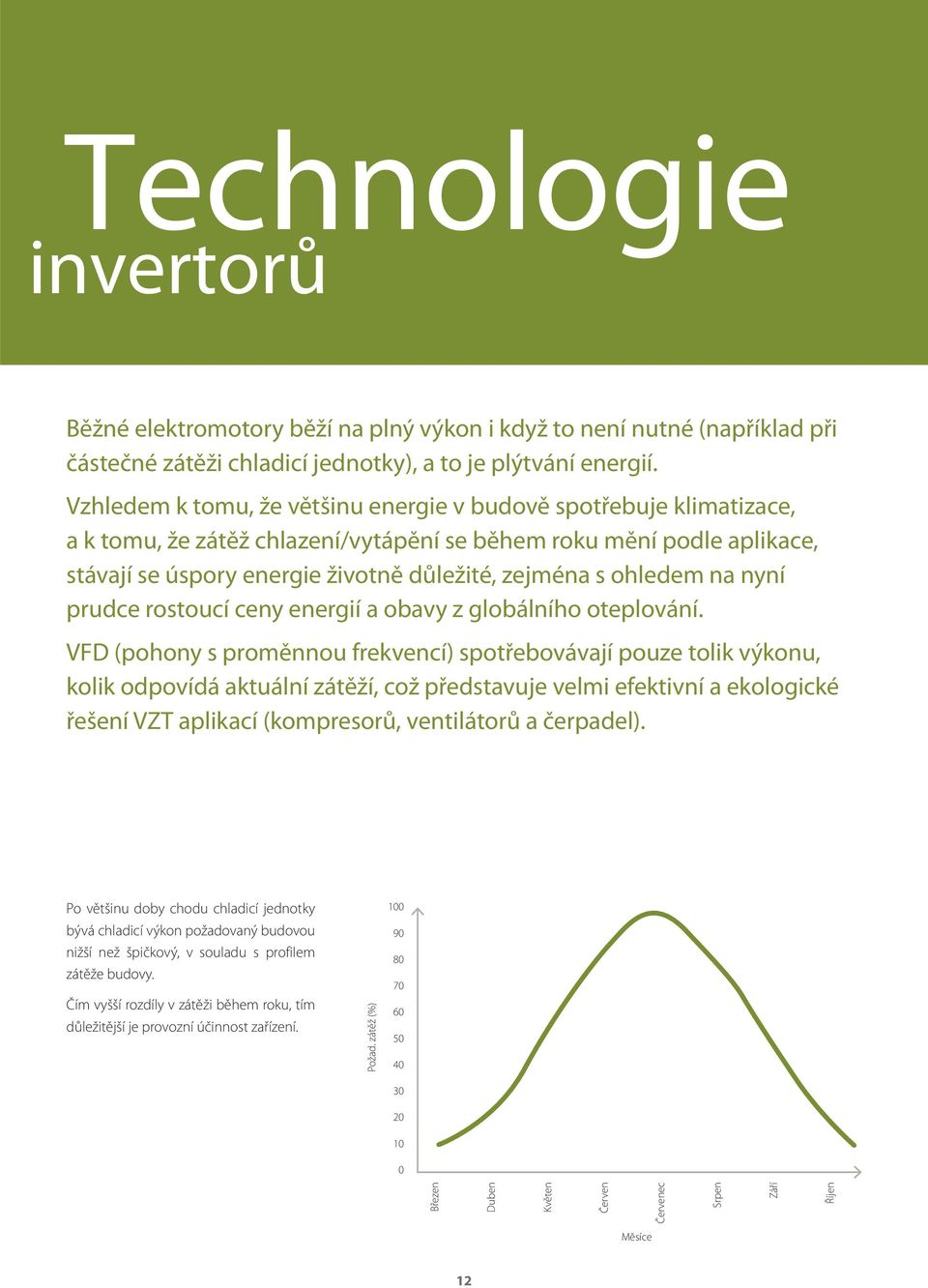

12 Technologie invertorů Běžné elektromotory běží na plný výkon i když to není nutné (například při částečné zátěži chladicí jednotky), a to je plýtvání energií. Vzhledem k tomu, že většinu energie v budově spotřebuje klimatizace, a k tomu, že zátěž chlazení/vytápění se během roku mění podle aplikace, stávají se úspory energie životně důležité, zejména s ohledem na nyní prudce rostoucí ceny energií a obavy z globálního oteplování. VFD (pohony s proměnnou frekvencí) spotřebovávají pouze tolik výkonu, kolik odpovídá aktuální zátěží, což představuje velmi efektivní a ekologické řešení VZT aplikací (kompresorů, ventilátorů a čerpadel). Po většinu doby chodu chladicí jednotky bývá chladicí výkon požadovaný budovou nižší než špičkový, v souladu s profilem zátěže budovy. Čím vyšší rozdíly v zátěži během roku, tím důležitější je provozní účinnost zařízení. Požad. zátěž (%) Březen Duben Květen Červen Červenec Srpen Září Říjen Měsíce 12

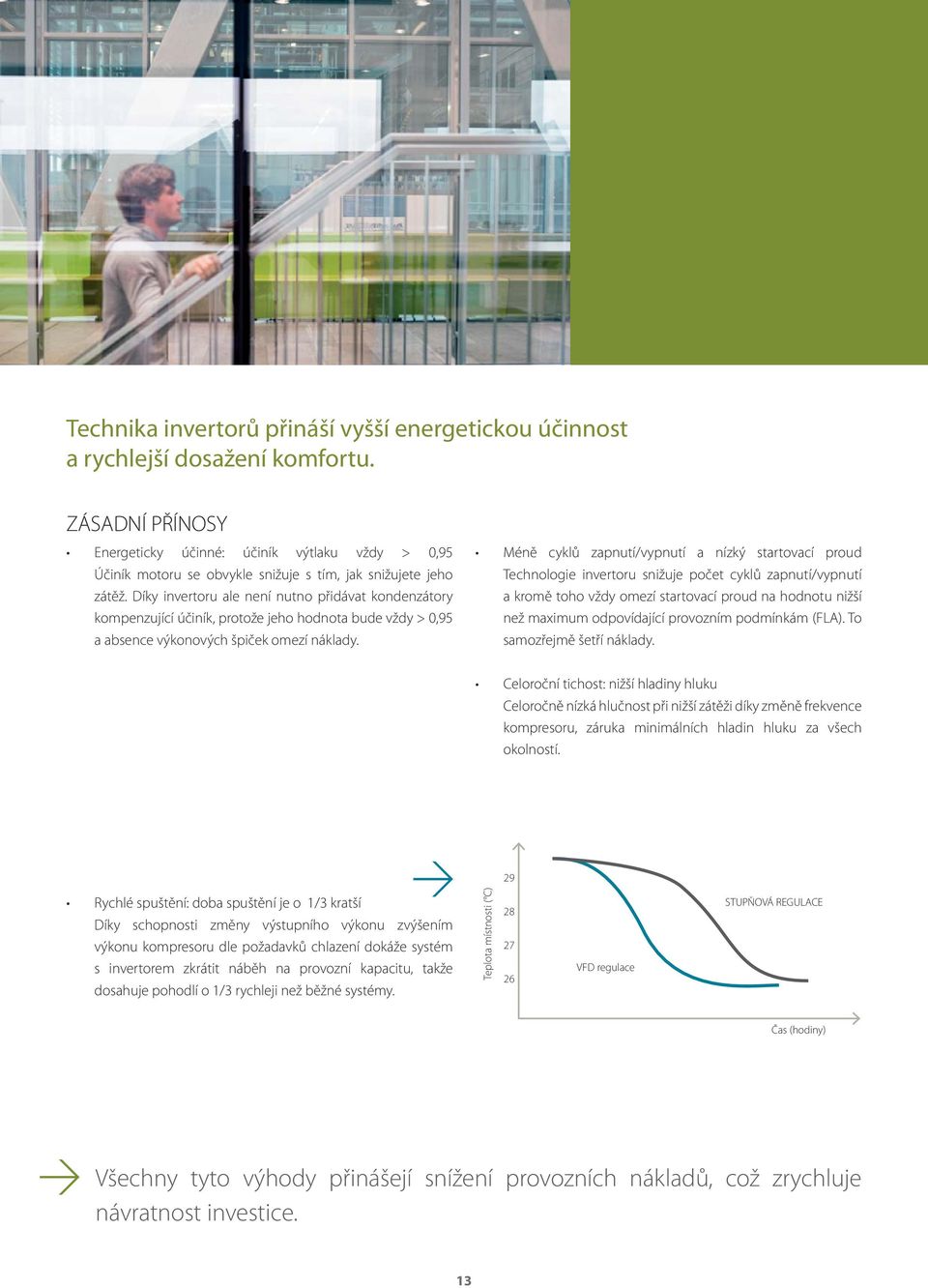

13 Technika invertorů přináší vyšší energetickou účinnost a rychlejší dosažení komfortu. ZÁSADNÍ PŘÍNOSY Energeticky účinné: účiník výtlaku vždy > 0,95 Účiník motoru se obvykle snižuje s tím, jak snižujete jeho zátěž. Díky invertoru ale není nutno přidávat kondenzátory kompenzující účiník, protože jeho hodnota bude vždy > 0,95 a absence výkonových špiček omezí náklady. Méně cyklů zapnutí/vypnutí a nízký startovací proud Technologie invertoru snižuje počet cyklů zapnutí/vypnutí a kromě toho vždy omezí startovací proud na hodnotu nižší než maximum odpovídající provozním podmínkám (FLA). To samozřejmě šetří náklady. Celoroční tichost: nižší hladiny hluku Celoročně nízká hlučnost při nižší zátěži díky změně frekvence kompresoru, záruka minimálních hladin hluku za všech okolností. 29 Rychlé spuštění: doba spuštění je o 1/3 kratší Díky schopnosti změny výstupního výkonu zvýšením výkonu kompresoru dle požadavků chlazení dokáže systém s invertorem zkrátit náběh na provozní kapacitu, takže dosahuje pohodlí o 1/3 rychleji než běžné systémy. Teplota místnosti ( C) VFD regulace STUPŇOVÁ REGULACE Čas (hodiny) Všechny tyto výhody přinášejí snížení provozních nákladů, což zrychluje návratnost investice. 13

14 Celoroční účinnost 14

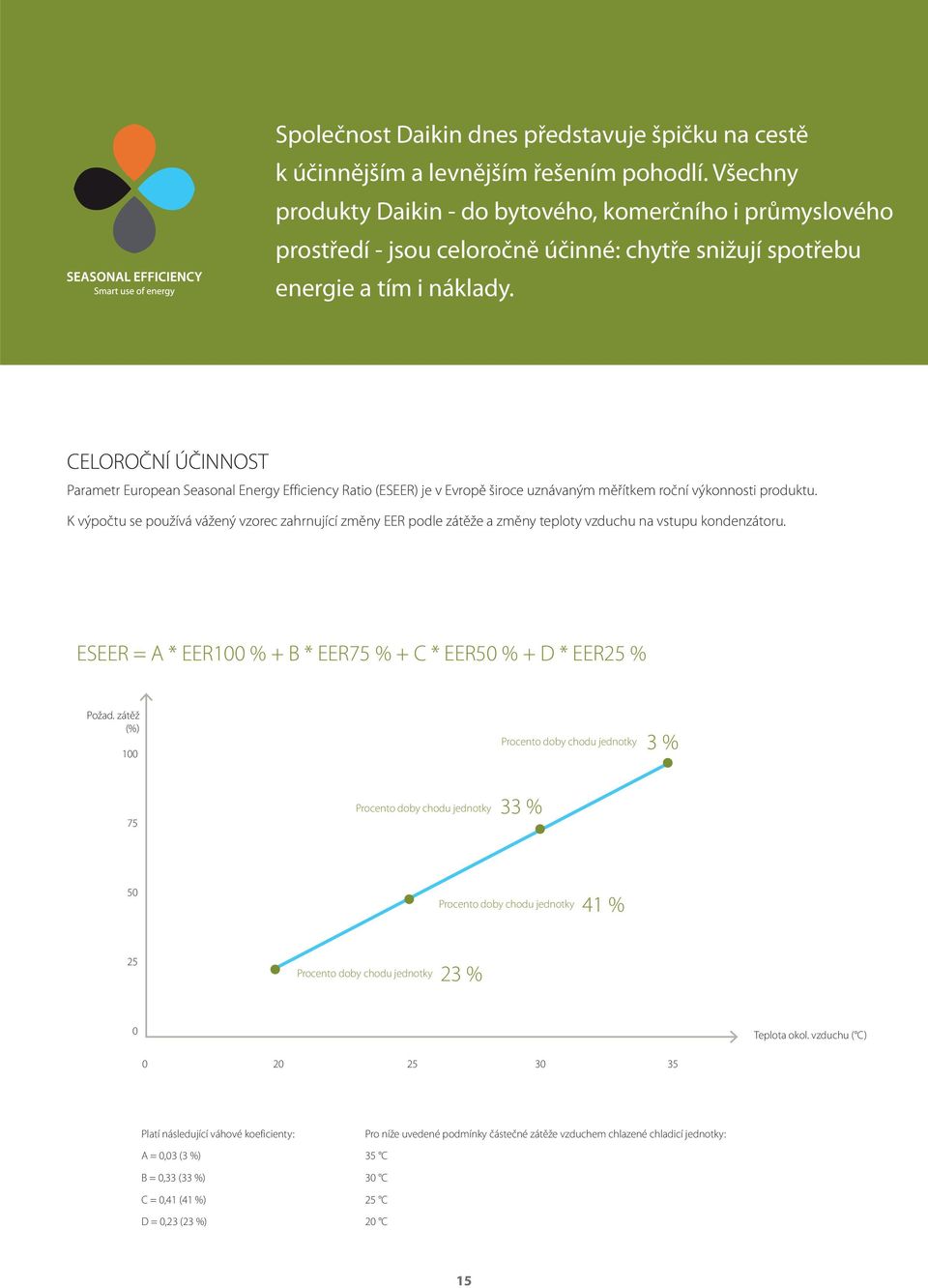

15 Společnost Daikin dnes představuje špičku na cestě k účinnějším a levnějším řešením pohodlí. Všechny produkty Daikin - do bytového, komerčního i průmyslového prostředí - jsou celoročně účinné: chytře snižují spotřebu energie a tím i náklady. CELOROČNÍ ÚČINNOST Parametr European Seasonal Energy Efficiency Ratio (ESEER) je v Evropě široce uznávaným měřítkem roční výkonnosti produktu. K výpočtu se používá vážený vzorec zahrnující změny EER podle zátěže a změny teploty vzduchu na vstupu kondenzátoru. ESEER = A * EER100 % + B * EER75 % + C * EER50 % + D * EER25 % Požad. zátěž (%) 100 Procento doby chodu jednotky 3 % 75 Procento doby chodu jednotky 33 % 50 Procento doby chodu jednotky 41 % 25 Procento doby chodu jednotky 23 % 0 Teplota okol. vzduchu ( C) Platí následující váhové koeficienty: A = 0,03 (3 %) B = 0,33 (33 %) C = 0,41 (41 %) D = 0,23 (23 %) Pro níže uvedené podmínky částečné zátěže vzduchem chlazené chladicí jednotky: 35 C 30 C 25 C 20 C 15

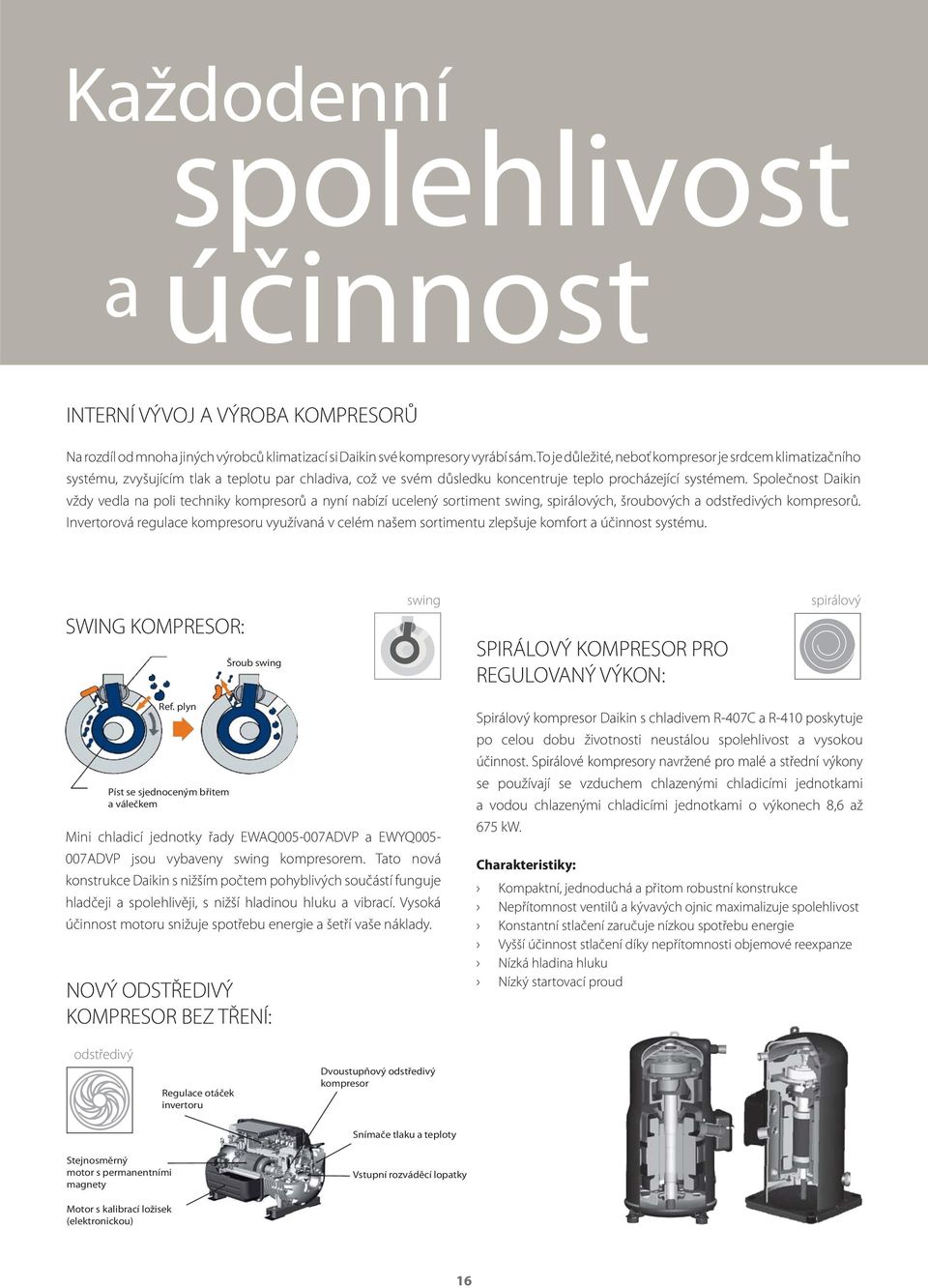

16 Každodenní spolehlivost a účinnost INTERNÍ VÝVOJ A VÝROBA KOMPRESORŮ Na rozdíl od mnoha jiných výrobců klimatizací si Daikin své kompresory vyrábí sám. To je důležité, neboť kompresor je srdcem klimatizačního systému, zvyšujícím tlak a teplotu par chladiva, což ve svém důsledku koncentruje teplo procházející systémem. Společnost Daikin vždy vedla na poli techniky kompresorů a nyní nabízí ucelený sortiment swing, spirálových, šroubových a odstředivých kompresorů. Invertorová regulace kompresoru využívaná v celém našem sortimentu zlepšuje komfort a účinnost systému. SWING KOMPRESOR: Šroub swing swing SPIRÁLOVÝ KOMPRESOR PRO REGULOVANÝ VÝKON: spirálový Ref. plyn Píst se sjednoceným břitem a válečkem Mini chladicí jednotky řady EWAQ ADVP a EWYQ ADVP jsou vybaveny swing kompresorem. Tato nová konstrukce Daikin s nižším počtem pohyblivých součástí funguje hladčeji a spolehlivěji, s nižší hladinou hluku a vibrací. Vysoká účinnost motoru snižuje spotřebu energie a šetří vaše náklady. NOVÝ ODSTŘEDIVÝ KOMPRESOR BEZ TŘENÍ: Spirálový kompresor Daikin s chladivem R-407C a R-410 poskytuje po celou dobu životnosti neustálou spolehlivost a vysokou účinnost. Spirálové kompresory navržené pro malé a střední výkony se používají se vzduchem chlazenými chladicími jednotkami a vodou chlazenými chladicími jednotkami o výkonech 8,6 až 675 kw. Charakteristiky: Kompaktní, jednoduchá a přitom robustní konstrukce Nepřítomnost ventilů a kývavých ojnic maximalizuje spolehlivost Konstantní stlačení zaručuje nízkou spotřebu energie Vyšší účinnost stlačení díky nepřítomnosti objemové reexpanze Nízká hladina hluku Nízký startovací proud odstředivý Regulace otáček invertoru Dvoustupňový odstředivý kompresor Snímače tlaku a teploty Stejnosměrný motor s permanentními magnety Vstupní rozváděcí lopatky Motor s kalibrací ložisek (elektronickou) 16

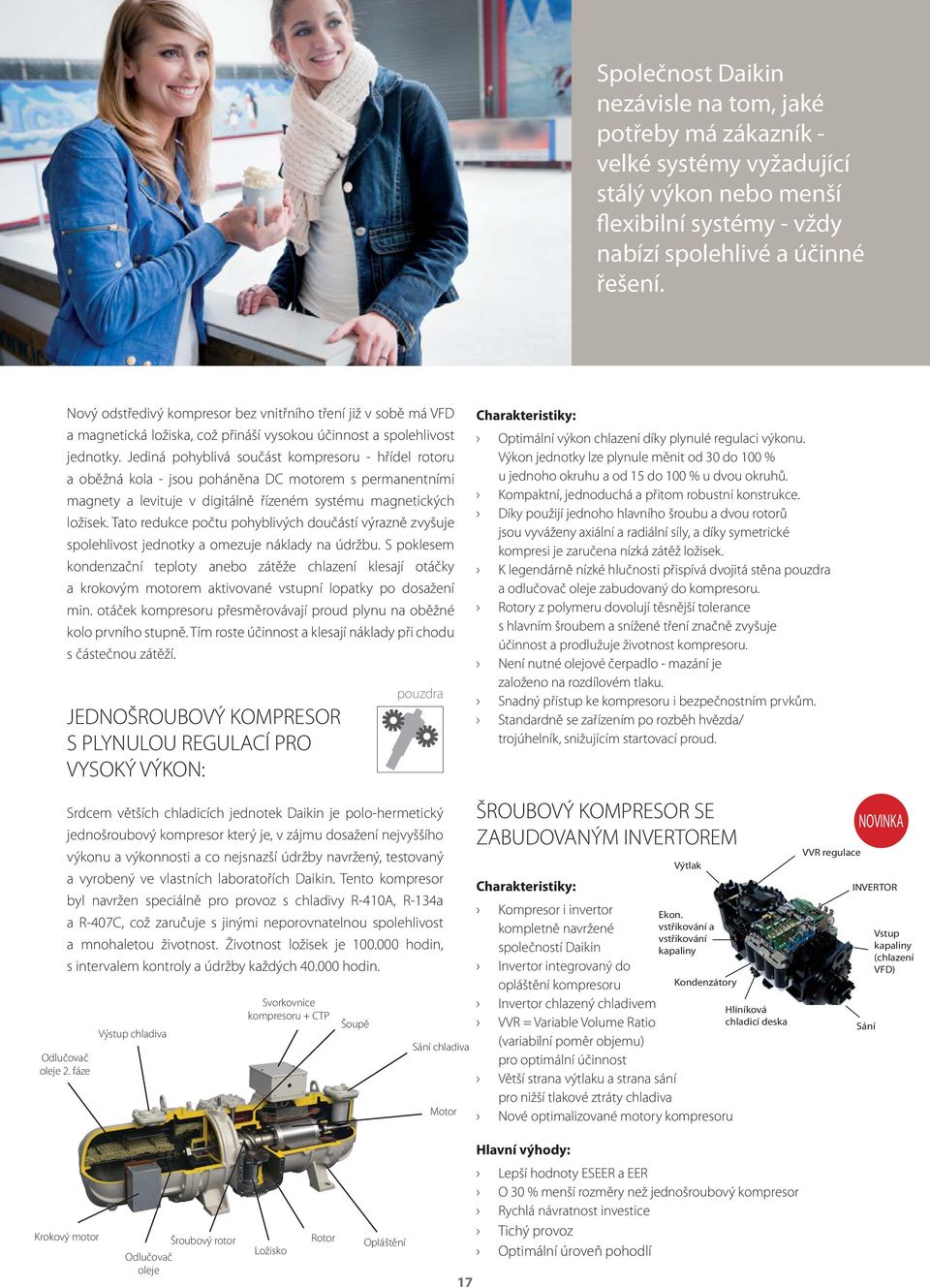

17 Společnost Daikin nezávisle na tom, jaké potřeby má zákazník - velké systémy vyžadující stálý výkon nebo menší flexibilní systémy - vždy nabízí spolehlivé a účinné řešení. Nový odstředivý kompresor bez vnitřního tření již v sobě má VFD a magnetická ložiska, což přináší vysokou účinnost a spolehlivost jednotky. Jediná pohyblivá součást kompresoru - hřídel rotoru a oběžná kola - jsou poháněna DC motorem s permanentními magnety a levituje v digitálně řízeném systému magnetických ložisek. Tato redukce počtu pohyblivých doučástí výrazně zvyšuje spolehlivost jednotky a omezuje náklady na údržbu. S poklesem kondenzační teploty anebo zátěže chlazení klesají otáčky a krokovým motorem aktivované vstupní lopatky po dosažení min. otáček kompresoru přesměrovávají proud plynu na oběžné kolo prvního stupně. Tím roste účinnost a klesají náklady při chodu s částečnou zátěží. JEDNOŠROUBOVÝ KOMPRESOR S PLYNULOU REGULACÍ PRO VYSOKÝ VÝKON: pouzdra Charakteristiky: Optimální výkon chlazení díky plynulé regulaci výkonu. Výkon jednotky lze plynule měnit od 30 do 100 % u jednoho okruhu a od 15 do 100 % u dvou okruhů. Kompaktní, jednoduchá a přitom robustní konstrukce. Díky použijí jednoho hlavního šroubu a dvou rotorů jsou vyváženy axiální a radiální síly, a díky symetrické kompresi je zaručena nízká zátěž ložisek. K legendárně nízké hlučnosti přispívá dvojitá stěna pouzdra a odlučovač oleje zabudovaný do kompresoru. Rotory z polymeru dovolují těsnější tolerance s hlavním šroubem a snížené tření značně zvyšuje účinnost a prodlužuje životnost kompresoru. Není nutné olejové čerpadlo - mazání je založeno na rozdílovém tlaku. Snadný přístup ke kompresoru i bezpečnostním prvkům. Standardně se zařízením po rozběh hvězda/ trojúhelník, snižujícím startovací proud. Srdcem větších chladicích jednotek Daikin je polo-hermetický jednošroubový kompresor který je, v zájmu dosažení nejvyššího výkonu a výkonnosti a co nejsnazší údržby navržený, testovaný a vyrobený ve vlastních laboratořích Daikin. Tento kompresor byl navržen speciálně pro provoz s chladivy R-410A, R-134a a R-407C, což zaručuje s jinými neporovnatelnou spolehlivost a mnohaletou životnost. Životnost ložisek je hodin, s intervalem kontroly a údržby každých hodin. Odlučovač oleje 2. fáze Výstup chladiva Svorkovnice kompresoru + CTP Šoupě Sání chladiva Motor ŠROUBOVÝ KOMPRESOR SE ZABUDOVANÝM INVERTOREM Charakteristiky: Výtlak Kompresor i invertor kompletně navržené společností Daikin Ekon. vstřikování a vstřikování kapaliny Invertor integrovaný do opláštění kompresoru Invertor chlazený chladivem VVR = Variable Volume Ratio (variabilní poměr objemu) pro optimální účinnost Větší strana výtlaku a strana sání pro nižší tlakové ztráty chladiva Nové optimalizované motory kompresoru Kondenzátory Hliníková chladicí deska VVR regulace NOVINKA INVERTOR Sání Vstup kapaliny (chlazení VFD) Hlavní výhody: Krokový motor Šroubový rotor Odlučovač oleje Ložisko Rotor Opláštění 17 Lepší hodnoty ESEER a EER O 30 % menší rozměry než jednošroubový kompresor Rychlá návratnost investice Tichý provoz Optimální úroveň pohodlí

18 Flexibilita doplňků STANDARDNÍ ANTIKOROZNÍ ÚPRAVA Kondenzátory vzduchem chlazených chladicích jednotek mají standardně antikorozní úpravu. Tato úprava značně zvyšuje odolnost proti kyselým dešťům a korozi od soli. V závislosti na výkonu a modelu jde o následující typy ochran: Akrylový nátěr (Daikin ozn. PE) Příklad akrylového povlaku Hliníková žebra jsou opatřena vrstvou akrylové pryskyřice a hydrofilním povlakem. Epoxid Hliníková žebra jsou opatřena vrstvou černé epoxidové pryskyřice. ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA V řadě aplikací existuje vedle sebe potřeba současného chlazení a vytápění. Daikin nabízí chladicí jednotky s výhodnou možností využití odpadního tepla. Tato možnost dále rozšiřuje flexibilitu aplikací a rozšiřuje možnosti v hotelovém a zábavním průmyslu, stejně jako v průmyslu a zpracování. Zpětné získávání využitelné energie z cyklu chlazení, která by jinak byla rozptýlena do okolí, lze v režimu zpětného získávání tepla dosáhnout extrémně vysokých hodnot COP. Jednotka zpětného získávání tepla se snaží najít optimální rovnováhu mezi chlazením a zpětným získáváním tepla tak, aby se maximalizovala účinnost jednotky a šetřila energie při výrobě horké vody. V závislosti na požadované teplotě lze zvolit částečné nebo úplné zpětné získávání tepla. 18

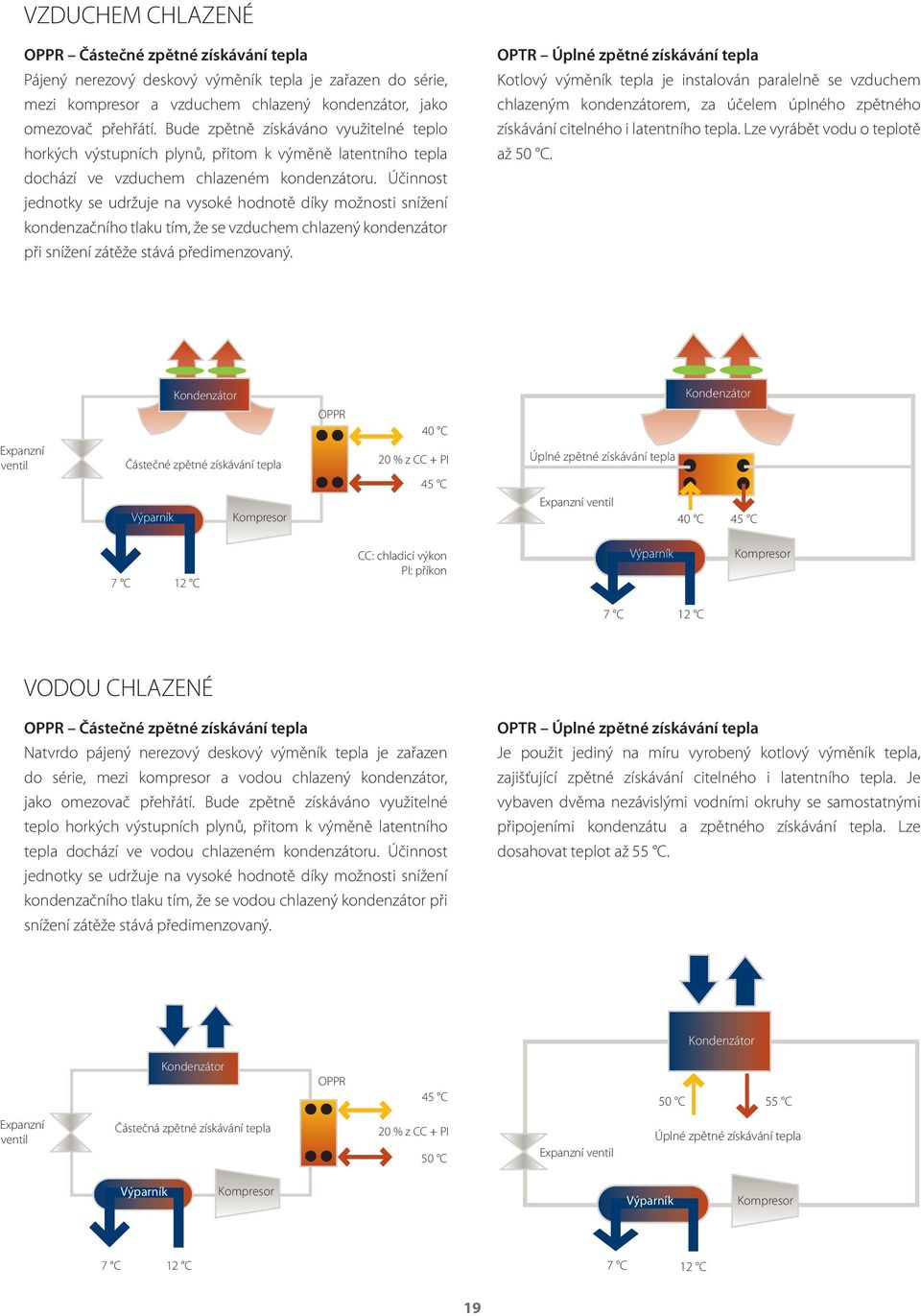

19 VZDUCHEM CHLAZENÉ OPPR Částečné zpětné získávání tepla Pájený nerezový deskový výměník tepla je zařazen do série, mezi kompresor a vzduchem chlazený kondenzátor, jako omezovač přehřátí. Bude zpětně získáváno využitelné teplo horkých výstupních plynů, přitom k výměně latentního tepla dochází ve vzduchem chlazeném kondenzátoru. Účinnost jednotky se udržuje na vysoké hodnotě díky možnosti snížení kondenzačního tlaku tím, že se vzduchem chlazený kondenzátor při snížení zátěže stává předimenzovaný. OPTR Úplné zpětné získávání tepla Kotlový výměník tepla je instalován paralelně se vzduchem chlazeným kondenzátorem, za účelem úplného zpětného získávání citelného i latentního tepla. Lze vyrábět vodu o teplotě až 50 C. Kondenzátor Kondenzátor OPPR 40 C Expanzní ventil Částečné zpětné získávání tepla 20 % z CC + PI Úplné zpětné získávání tepla 45 C Výparník Kompresor Expanzní ventil 40 C 45 C 7 C 12 C CC: chladicí výkon PI: příkon Výparník Kompresor 7 C 12 C VODOU CHLAZENÉ OPPR Částečné zpětné získávání tepla Natvrdo pájený nerezový deskový výměník tepla je zařazen do série, mezi kompresor a vodou chlazený kondenzátor, jako omezovač přehřátí. Bude zpětně získáváno využitelné teplo horkých výstupních plynů, přitom k výměně latentního tepla dochází ve vodou chlazeném kondenzátoru. Účinnost jednotky se udržuje na vysoké hodnotě díky možnosti snížení kondenzačního tlaku tím, že se vodou chlazený kondenzátor při snížení zátěže stává předimenzovaný. OPTR Úplné zpětné získávání tepla Je použit jediný na míru vyrobený kotlový výměník tepla, zajišťující zpětné získávání citelného i latentního tepla. Je vybaven dvěma nezávislými vodními okruhy se samostatnými připojeními kondenzátu a zpětného získávání tepla. Lze dosahovat teplot až 55 C. Kondenzátor Kondenzátor OPPR 45 C 50 C 55 C Expanzní ventil Částečná zpětné získávání tepla 20 % z CC + PI 50 C Expanzní ventil Úplné zpětné získávání tepla Výparník Kompresor Výparník Kompresor 7 C 12 C 7 C 12 C 19

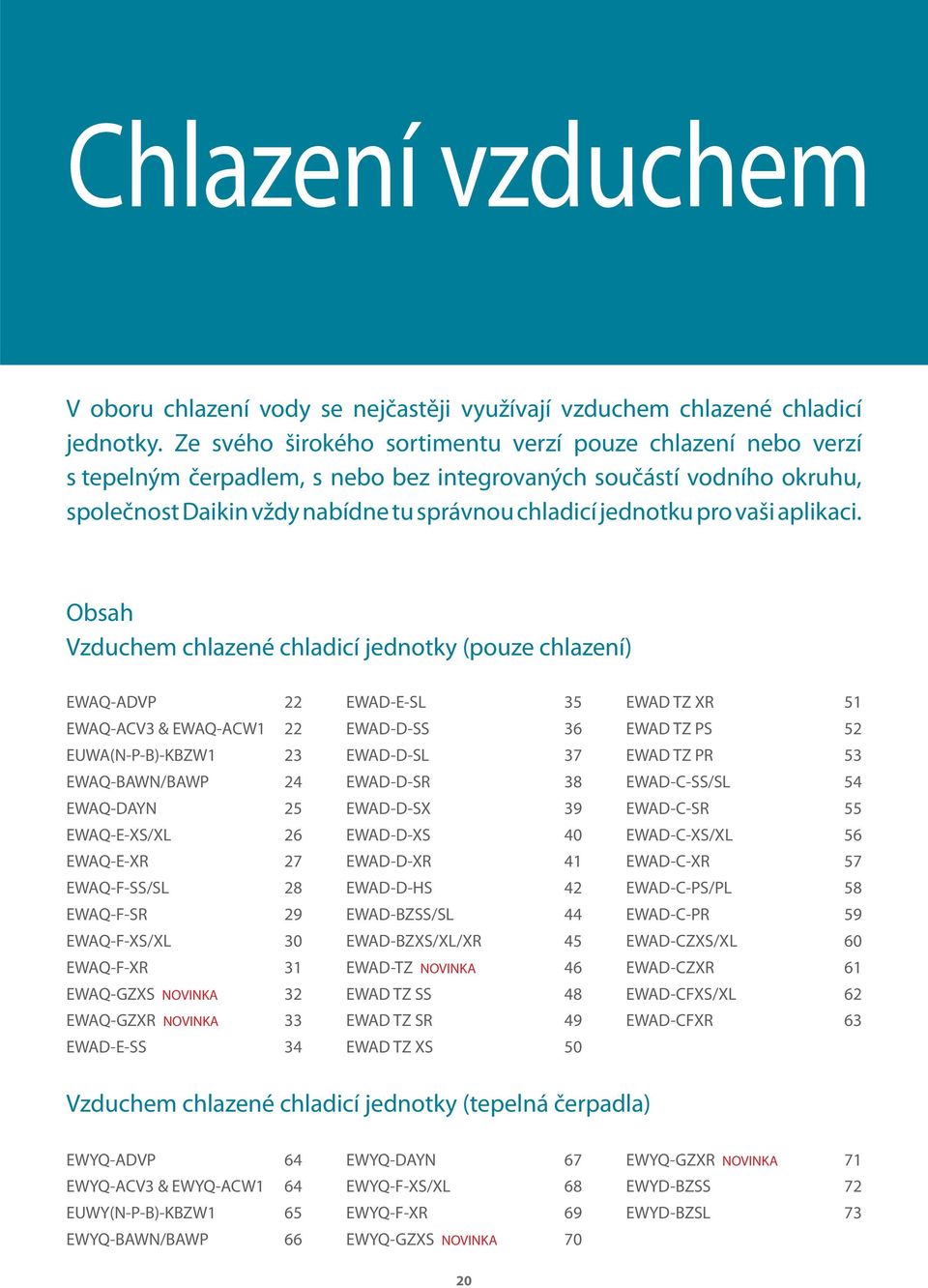

20 Chlazení vzduchem V oboru chlazení vody se nejčastěji využívají vzduchem chlazené chladicí jednotky. Ze svého širokého sortimentu verzí pouze chlazení nebo verzí s tepelným čerpadlem, s nebo bez integrovaných součástí vodního okruhu, společnost Daikin vždy nabídne tu správnou chladicí jednotku pro vaši aplikaci. Obsah Vzduchem chlazené chladicí jednotky (pouze chlazení) EWAQ-ADVP 22 EWAQ-ACV3 & EWAQ-ACW1 22 EUWA(N-P-B)-KBZW1 23 EWAQ-BAWN/BAWP 24 EWAQ-DAYN 25 EWAQ-E-XS/XL 26 EWAQ-E-XR 27 EWAQ-F-SS/SL 28 EWAQ-F-SR 29 EWAQ-F-XS/XL 30 EWAQ-F-XR 31 EWAQ-GZXS NOVINKA 32 EWAQ-GZXR NOVINKA 33 EWAD-E-SS 34 EWAD-E-SL 35 EWAD-D-SS 36 EWAD-D-SL 37 EWAD-D-SR 38 EWAD-D-SX 39 EWAD-D-XS 40 EWAD-D-XR 41 EWAD-D-HS 42 EWAD-BZSS/SL 44 EWAD-BZXS/XL/XR 45 EWAD-TZ NOVINKA 46 EWAD TZ SS 48 EWAD TZ SR 49 EWAD TZ XS 50 EWAD TZ XR 51 EWAD TZ PS 52 EWAD TZ PR 53 EWAD-C-SS/SL 54 EWAD-C-SR 55 EWAD-C-XS/XL 56 EWAD-C-XR 57 EWAD-C-PS/PL 58 EWAD-C-PR 59 EWAD-CZXS/XL 60 EWAD-CZXR 61 EWAD-CFXS/XL 62 EWAD-CFXR 63 Vzduchem chlazené chladicí jednotky (tepelná čerpadla) EWYQ-ADVP 64 EWYQ-ACV3 & EWYQ-ACW1 64 EUWY(N-P-B)-KBZW1 65 EWYQ-BAWN/BAWP 66 EWYQ-DAYN 67 EWYQ-F-XS/XL 68 EWYQ-F-XR 69 EWYQ-GZXS NOVINKA 70 EWYQ-GZXR NOVINKA 71 EWYD-BZSS 72 EWYD-BZSL 73 20

21 Společnost Daikin pečlivě vybírala všechny hlavní součásti chladicí jednotky včetně kombinace s chladivy tak, až vytvořila sortiment technicky pokročilých a precizně optimalizovaných vzduchem a vodou chlazených jednotek s vysokou účinností, použitelných s chladivy R-410A, R-407C a R-134a. swing spirálový šroubový VZDUCHEM CHLAZENÁ CHLADICÍ JEDNOTKA Chladicí jednotka t Expanzní nádoba Akumulační nádrž VÝPARNÍK t K jednotkám fan coil t Snímač teploty 2. Filtr 3. Uzavírací ventil 4. Čerpadlo 5. Tlakový port 6. Spínač průtoku 7. Odvzdušnění 8. Tlakoměr 9. Vyvažovací ventil 10. Vypouštěcí ventil 11. Napouštěcí ventil 12. Přetlakový ventil 21

22 EWAQ-ADVP/ACV3/ACW1 Vzduchem chlazená mini chladicí jednotka s invertorem Digitální řídicí jednotka EWAQ-ADVP/ACV3/ACW1 Vysoká účinnost a ve své třídě jedinečná hodnota ESSER Nízké hladiny hluku Integrované části vodního okruhu Snadná instalace plug and play Široký provozní rozsah Hlavní spínač je přístupný bez demontáže panelů ( ) Pouze chlazení EWAQ-ADVP/ACV3/ACW1 EWAQ005ADVP EWAQ006ADVP EWAQ007ADVP EWAQ009ACV3 EWAQ010ACV3 EWAQ011ACV3 EWAQ009ACW1 EWAQ011ACW1 EWAQ013ACW1 Chladicí výkon Jmen. kw 5,2 (2) 6,0 (2) 7,1 (2) 12,2 (1) / 8,6 (2) 13,6 (1) / 9,6 (2) 15,7 (1) / 11,1 (2) 12,9 (1) / 9,1 (2) 15,7 (1) / 11,1 (2) 17,0 (1) / 13,3 (2) Příkon Chlazení Jmen. kw 1,89 (2) 2,35 (2) 2,95 (2) 2,85 (1) / 2,83 (2) 3,41 (1) / 3,28 (2) 4,13 (1) / 3,90 (2) 3,08 (1) / 3,05 (2) 4,13 (1) / 3,90 (2) 5,52 (1) / 5,18 (2) Regulace výkonu Metoda Invertorové řízení EER 2,75 (2) 2,55 (2) 2,41 (2) 4,27 (1) / 3,05 (2) 4,00 (1) / 2,93 (2) 3,79 (1) / 2,85 (2) 4,19 (1) / 2,99 (2) 3,79 (1) / 2,85 (2) 3,08 (1) / 2,57 (2) ESEER - 4,31 4,30 4,33 4,43 4,44 4,36 Rozměry Jednotka Výška x šířka x hloubka mm 805 x x x x 382 Hmotnost Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový tepla Objem vody l - 1,01 Jmenovitý průtok vody Chlazení l/min 14,9 17,2 20,4 24,7 (2) 27,6 (2) 31,9 (2) 26,1 (2) 31,9 (2) 38,2 (2) Vzduchový výměník tepla Typ Trubkový Hi-XSS Čerpadlo Jmenovité ESP jednotky Chlazení kpa 49,4 45,1 38,3 58,0 54,6 49,1 56,4 49,1 40,9 Hydraulické komponenty Expanzní nádoba Objem l 6 10 Kompresor Typ Hermeticky utěsněný swing kompresor Hermetický spirálový kompresor 1 Ventilátor Typ Axiální ventilátor Průtok vzduchu Chlazení Jmen. m³/min Motor ventilátoru Otáčky Chlazení Jmen. ot/min Stupně Hladina akustického výkonu Chlazení Jmen. dba Hladina akustického tlaku Chlazení Jmen. dba Tichý noční režim Chlazení dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB Strana vzduchu Chlazení Min.~Max. CDB Chladivo Typ R-410A Náplň kg 1,7 2,95 Regulace Invertor Elektronický expanzní ventil Okruhy 1 Připojovací Vstup/výstup vodního výměníku tepla 1 MBSP G 5/4" (zásuvka) rozměry Vypouštění vodního výměníku tepla 5/16 SAE hrdlo 5/4 Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~/50/230 3N~/50/400 (1) Podpodlahový program: chlazení Ta 35 C - LWE 18 C (Dt: 5 C) (2) Program jednotky fan coil: chlazení Ta 35 C - LWE 7 C (Dt: 5 C) (2) 66 (2) (2) 52 (2) ~20 5~22 10~43 10~46 22

23 EUWA(N-P-B)-KBZW1 Vzduchem chlazená chladicí jednotka, spirálový kompresor μc²se EUWA(N-P-B)-KBZW1 Spirálový kompresor Daikin Zkrácená doba instalace díky integrovanému čerpadlu a/nebo akumulační nádrži Možnost dodání akumulační nádrže 200 l Nízké hladiny hluku Snadná údržba Hlavní vypínač Průtokový spínač K dispozici jsou 3 různé volitelné možnosti provedení: chladicí jednotka EUWAN bez integrovaného hydraulického modulu; chladicí jednotka EUWAP s integrovaným hydraulickým modulem (čerpadlo, expanzní nádoba, hydraulické komponenty); chladicí jednotka EUWAB s integrovaným hydraulickým modulem (akumulační nádrž, čerpadlo, expanzní nádoba, hydraulické komponenty) Pouze chlazení EUWA-KBZW1 N5 P5 B5 N8 P8 B8 N10 P10 B10 N12 P12 B12 N16 P16 B16 N20 P20 B20 N24 P24 B24 Chladicí výkon Jmen. kw 11,2 11,7 17,7 18,2 22,3 22,9 26,2 26,8 34,4 35,4 46,4 47,5 55,0 56,1 Příkon Chlazení Jmen. kw 4,56 4,59 7,44 7,39 8,87 8,88 11,7 14,90 15,1 18,1 18,2 24,1 24,2 Výkonové kroky % EER 2,46 2,55 2,38 2,46 2,51 2,58 2,24 2,29 2,31 2,34 2,56 2,61 2,28 2,32 Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x x x 734 Hmotnost Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový tepla Objem vody l 1,14 1,615 1,9 2,375 2,964 3,9 4,524 Jmenovitý průtok vody Chlazení l/min Jmenovitá tlaková ztráta vody Chlazení Výměník tepla kpa Vzduchový výměník tepla Typ Spirála s příčnými lamelami / trubkami Hi-X a polyetylénem potahované kazetové žaluziové lamely Hydraulické komponenty Expanzní nádoba Objem l Čerpadlo Jmenovité ESP jednotky Chlazení kpa Kompresor Typ Hermetický spirálový kompresor 1 2 Ventilátor Typ Axiální 2 4 Skupina ventilátorů Průtok vzduchu Chlazení Jmen. m³/min 160 (na 2 ventilátory) 170 (na 2 ventilátory) Hladina akustického výkonu Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -10~25 Strana vzduchu Chlazení Min.~Max. CDB -15~43 Chladivo Typ R-407C Regulace Termostatický expanzní ventil Okruhy 1 2 Chladivový okruh Náplň kg 3,9 4,6 5,9 6,0 4,6 5,9 6,0 Vodní okruh Průměr připojovacích potrubí palce G 1"1/4 (zástrčka) 2" zástrčka Potrubí palce 1-1/4 2" Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3N~/50/400 23

24 EWAQ-BAWN/BAWP Vzduchem chlazená chladicí jednotka, spirálový kompresor s invertorem BRC21A52 EWAQ-BAWN/BAWP Vysoká účinnost a ve své třídě jedinečná hodnota ESSER Minimální rozběhové proudy a krátká doba návratnosti investice Ve standardních aplikacích není nutná vyrovnávací nádrž Spirálový kompresor Daikin Velký provozní rozsah (teplota prostředí až do 43 C) EWAQ-BAWN: verze bez čerpadla EWAQ-BAWP: verze s čerpadlem Pouze chlazení EWAQ-BAWN/BAWP Chladicí výkon Jmen. kw 17,4 (1) 16,6 (2) 21,7 (1) 20,7 (2) 25,8 (1) 24,7 (2) 32,3 (1) 30,9 (2) 43,4 (1) 41,5 (2) 51,8 (1) 49,7 (2) 64,5 (1) 62,3 (2) Příkon Chlazení Jmen. kw 5,60 (1) 5,80 (2) 7,25 (1) 7,59 (2) 9,29 (1) 9,74 (2) 13,0 (1) 13,5 (2) 14,7 (1) 15,4 (2) 18,8 (1) 19,7 (2) 26,4 (1) 27,4 (2) Regulace výkonu Metoda Invertorové řízení Minimální výkon % 25 EER ESEER 3,11 (1) 4,33 (1) 2,86 (2) 4,21 (2) 2,99 (1) 4,08 (1) 2,73 (2) 4,18 (2) 2,78 (1) 3,85 (1) 2,54 (2) 4,04 (2) 2,48 (1) 3,39 (1) 2,29 (2) 3,62 (2) 2,95 (1) 4,19 (1) 2,69 (2) 4,24 (2) 2,76 (1) 3,96 (1) 2,52 (2) 4,12 (2) 2,44 (1) 3,64 (1) 2,27 (2) 3,78 (2) Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x x x 780 Hmotnost Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový tepla Objem vody l 1,9 2,9 3,8 5,7 Jmenovitý průtok vody Chlazení l/min Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Hi-XSS Kompresor Typ Hermetický spirálový kompresor Ventilátor Typ Axiální Průtok vzduchu Chlazení Jmen. m³/min Hladina akustického výkonu Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -10~20 Strana vzduchu Chlazení Min.~Max. CDB -15~43 Chladivo Typ R-410A Náplň kg 7,6 9,6 15,2 19,2 Regulace Elektronický expanzní ventil Okruhy 1 Vodní okruh Průměr připojovacích potrubí palce 1 1/4" (zásuvka) 2" (zásuvka) Potrubí palce 1-1/4 1-1/2 Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3N~/50/400 (1) EWAQ-BAWN: verze s čerpadlem (2) EWAQ-BAWP: verze s čerpadlem 24

25 EWAQ-DAYN Vzduchem chlazená chladicí jednotka, spirálový kompresor Multi-scroll PCASO EWAQ-DAYN Optimalizováno pro chladivo R-410A Spolehlivé a účinné spirálové kompresory s vysokými hodnotami EER Hliníkové lamely kondenzátoru s protikorozní úpravou Nízké hladiny hluku Snadná instalace plug and play Rozměry jednotky umožňují snadný transport Ochrana ventilátorů proti poškození Každý okruh má pojistný ventil Elektronické ochrany Elektronický expanzní ventil Pájený deskový výměník tepla s dvojitými deskami Průhledítko Všechny hydraulické komponenty jsou snadno přístupné ze 3 stran (není zakrytováno) Oddělený rozvaděč pro snadný přístup Kompresory a ovládání na boku jednotky Vyšší spolehlivost díky 2 nezávislým chladivovým okruhům Výměník tepla s dvojitým okruhem (od více než 100 kw) Nehermetický filtr/dehydrátor Ovladač Daikin Pcaso s uživatelsky přívětivým rozhraním Pouze chlazení EWAQ-DAYN Chladicí výkon Jmen. kw 79,4 (1) / 81,0 (2) 104 (1) / 106 (2) 130 (1) / 133 (2) 151 (1) / 154 (2) 181 (1) / 184 (2) 208 (1) / 211 (2) 234 (1) / 238 (2) 252 (1) / 256 (2) Příkon Chlazení Jmen. kw 27,0 (1) / 27,6 (2) 36,9 (1) / 37,2 (2) 47,4 (1) / 48,1 (2) 57,2 (1) / 57,8 (2) 65,6 (1) / 66,5 (2) 75,9 (1) / 76,6 (2) 84,4 (1) / 84,5 (2) 95,8 (1) / 95,8 (2) Výkonové kroky % /29-43/50/57-71/ /28-40/50/56-72/ EER ESEER 2,94 (1) / 2,93 (2) 2,82 (1) / 2,85 (2) 2,74 (1) / 2,77 (2) 2,64 (1) / 2,66 (2) 2,76 (1) / 2,77 (2) 2,74 (1) / 2,75 (2) 2,77 (1) / 2,82 (2) 2,63 (1) / 2,67 (2) 3,88 (1) / 3,82 (2) 3,79 (1) / 3,83 (2) 4,03 (1) / 3,97 (2) 3,95 (1) / 3,96 (2) 4,04 (1) / 4,02 (2) 4,00 (1) / 4,02 (2) 3,89 (1) / 4,00 (2) 3,73 (1) / 3,84 (2) Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x x x Hmotnost Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový tepla Jmenovitý průtok vody Chlazení l/min Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Spirála s příčnými lamelami / trubkami Hi-X a polyetylenem potahované kazetové žaluziové lamely Kompresor Typ Spirálový kompresor Kompresor Ventilátor Průtok vzduchu Jmen. m³/min Otáčky ot/min Hladina akustického výkonu Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -10~25 Strana vzduchu Chlazení Min.~Max. CDB -15~43 Chladivo Typ R-410A Regulace Elektronický expanzní ventil Okruhy Chladivový okruh Náplň kg Chladivový okruh 2 Náplň kg Připojovací rozměry Vstup/výstup vodního výměníku tepla Vypouštění vodního výměníku tepla Elektrické napájení Počet fází / Frekvence / Napětí Hz/V (1) U modelů N (standard) (2) U modelů P (s volitelným čerpadlem / + OPSP) a u modelů B (s volitelným čerpadlem a vyrovnávací nádrží / + OPSP + OPBT) OD 3" 1/2 G 3~/50/400 25

26 EWAQ-E-XS/XL Vzduchem chlazená chladicí jednotka, spirálový kompresor Multi-scroll MicroTech III EWAQ-E- Spolehlivé a účinné spirálové kompresory s vysokými hodnotami EER Řada výhod díky využití vysoce výkonných spirálových kompresorů: vyšší konkurenceschopnost, nižší hmotnost, volný prostor kolem jednotky Menší půdorys díky rámu tvarovaného do V Velký provozní rozsah: teplota okolí v rozsahu od 52 C do -18 C Ideální řešení pro široký rozsah komfortních a procesních aplikací Jednotku lze vybavit hydraulickým modulem, který optimalizuje dobu instalace i prostor a náklady Regulátor MicroTech III se špičkovou řídicí logikou a přehledným rozhraním Pouze chlazení Vysoká účinnost Standardní/nízká hlučnost EWAQ-E-XS/XL Chladicí výkon Jmen. kw Příkon Chlazení Jmen. kw 58,0 65,3 73,8 86, Regulace výkonu Metoda Krok Minimální výkon % EER 3,06 3,05 ESEER 3,99 4,06 3,87 4,09 4,04 Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x Hmotnost (XS) Jednotka kg Provozní hmotnost kg Hmotnost (XL) Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový výměník tepla tepla Objem vody l Jmenovitý průtok vody Chlazení l/s 8,5 9,6 10,8 12,6 15,1 16,0 Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Vysoce účinný lamelový a trubkový typ s integrovaným dochlazovačem Kompresor Typ Spirálový kompresor 2 3 Ventilátor Typ Axiální Průtok vzduchu Jmen. l/s Otáčky ot/min 900 Hladina akustického výkonu (XS) Chlazení Jmen. dba Hladina akustického výkonu (XL) Chlazení Jmen. dba Hladina akustického tlaku (XS) Chlazení Jmen. dba Hladina akustického tlaku (XL) Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -15~18 Strana vzduchu Chlazení Min.~Max. CDB -18~52 Chladivo Typ R-410A Okruhy 1 Chladivový okruh Náplň kg Připojovací rozměry Vstup/výstup vody z výparníku (OD) 3" Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3~/50/400 26

27 EWAQ-E-XR Vzduchem chlazená vícespirálová chladící jednotka, vysoká účinnost, snížená hlučnost Pouze chlazení Vysoká účinnost Snížená hlučnost EWAQ-E-XR Chladicí výkon Jmen. kw Příkon Chlazení Jmen. kw 56,5 64,4 71,8 85, Regulace výkonu Metoda Krok Minimální výkon % EER ESEER 3,05 4,41 3,00 4,48 3,05 4,27 2,97 4,54 2,96 4,52 2,95 4,43 Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x Hmotnost Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový výměník tepla tepla Objem vody l Jmenovitý průtok vody Chlazení l/s 8,2 9,2 10,5 12,1 14,5 15,4 Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Vysoce účinný lamelový a trubkový typ s integrovaným dochlazovačem Kompresor Typ Spirálový kompresor 2 3 Ventilátor Typ Přímá vrtule Průtok vzduchu Jmen. l/s Otáčky ot/min 705 Hladina akustického výkonu Chlazení Jmen. dba Hladina akustického tlaku Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -15~18 Strana vzduchu Chlazení Min.~Max. CDB -18~52 Chladivo Typ R-410A Okruhy 1 Chladivový okruh Náplň kg Připojovací rozměry Vstup/výstup vody z výparníku (OD) 3" Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3~/50/400 27

28 EWAQ-F-SS/SL Vzduchem chlazená chladicí jednotka, spirálový kompresor Multi-scroll Tvar V EWAQ-F-SS/SL EWAQ-F-SR Tvar W EWAQ-F-SS/SL EWAQ-F-SR Spolehlivé a účinné spirálové kompresory s vysokými hodnotami EER Řada výhod díky využití vysoce výkonných spirálových kompresorů: vyšší konkurenceschopnost, nižší hmotnost, volný prostor kolem jednotky 1-2 skutečně nezávislé chladivové okruhy Menší půdorys díky rámu tvarovaného do V Velký provozní rozsah: teplota okolí v rozsahu od 52 C do -18 C Jednotku lze vybavit hydraulickým modulem, který optimalizuje dobu instalace i prostor a náklady Ideální řešení pro široký rozsah komfortních a procesních aplikací Regulátor MicroTech III se špičkovou řídicí logikou a přehledným rozhraním MicroTech III Pouze chlazení Standardní účinnost Standardní/nízká hlučnost EWAQ-F-SS/SL Chladicí výkon Jmen. kw Příkon Chlazení Jmen. kw 73,3 84,9 93, Regulace výkonu Metoda Krok Minimální výkon % EER 2,81 2,64 2,60 2,58 2,55 2,64 2,57 2,67 2,66 ESEER 3,75 3,72 3,74 3,66 3,67 3,74 4,00 3,78 4,01 4,10 4,00 3,99 Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x x x x x x x x x x x Hmotnost (SS) Jednotka kg Provozní hmotnost kg Hmotnost (SL) Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový výměník tepla tepla Objem vody l Jmenovitý průtok vody Chlazení l/s 9,9 10,7 11,8 13,6 15,0 17,2 19,5 23,0 26,4 29,2 Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Vysoce účinný lamelový a trubkový typ s integrovaným dochlazovačem Kompresor Typ Spirálový kompresor 4 6 Ventilátor Typ Přímá vrtule Průtok vzduchu Jmen. l/s Otáčky ot/min 900 Hladina akustického výkonu (SS) Chlazení Jmen. dba Hladina akustického výkonu (SL) Chlazení Jmen. dba Hladina akustického tlaku (SS) Chlazení Jmen. dba Hladina akustického tlaku (SL) Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -15~18 Strana vzduchu Chlazení Min.~Max. CDB -18~52 Chladivo Typ R-410A Okruhy 2 Chladivový okruh Náplň kg Připojovací rozměry Vstup/výstup vody z výparníku (OD) 3" Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3~/50/400 28

29 EWAQ-F-SR Pouze chlazení Standardní účinnost Snížená hlučnost EWAQ-F-SR Chladicí výkon Jmen. kw Příkon Chlazení Jmen. kw 73,4 86,0 95, Regulace výkonu Metoda Krok Minimální výkon % EER 2,70 2,49 2,46 2,45 2,38 2,37 2,41 2,39 2,53 2,49 ESEER 4,20 4,12 4,04 4,06 3,95 4,09 4,25 4,02 4,15 4,49 4,42 4,33 Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x x x x x x x x x x x Hmotnost Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový výměník tepla tepla Objem vody l Jmenovitý průtok vody Chlazení l/s 9,5 10,2 11,3 13,0 14,3 16,3 18,3 21,8 25,2 27,8 Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Vysoce účinný lamelový a trubkový typ s integrovaným dochlazovačem Kompresor Typ Spirálový kompresor 4 6 Ventilátor Typ Axiální Průtok vzduchu Jmen. l/s Otáčky ot/min 705 Hladina akustického výkonu Chlazení Jmen. dba Hladina akustického tlaku Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -15~18 Strana vzduchu Chlazení Min.~Max. CDB -18~52 Chladivo Typ R-410A Okruhy 2 Chladivový okruh Náplň kg Připojovací rozměry Vstup/výstup vody z výparníku (OD) 3" Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3~/50/400 29

30 EWAQ-F-XS/XL Vzduchem chlazená chladicí jednotka, spirálový kompresor Multi-scroll Tvar V Tvar W EWAQ-F-XS/XL EWAQ-F-XR EWAQ-F-XS/XL EWAQ-F-XR Spolehlivé a účinné spirálové kompresory s vysokými hodnotami EER Řada výhod díky využití vysoce výkonných spirálových kompresorů: vyšší konkurenceschopnost, nižší hmotnost, volný prostor kolem jednotky 1-2 skutečně nezávislé chladivové okruhy Menší půdorys díky rámu tvarovaného do V Velký provozní rozsah: teplota okolí v rozsahu od 52 C do -18 C Jednotku lze vybavit hydraulickým modulem, který optimalizuje dobu instalace i prostor a náklady Ideální řešení pro široký rozsah komfortních a procesních aplikací Regulátor MicroTech III se špičkovou řídicí logikou a přehledným rozhraním MicroTech III Pouze chlazení Vysoká účinnost Standardní/nízká hlučnost EWAQ-F-XS/XL Chladicí výkon Jmen. kw Příkon Chlazení Jmen. kw 54,8 62,2 70,6 78, Regulace výkonu Metoda Krok Minimální výkon % EER 3,11 3,13 3,12 3,09 3,10 3,12 3,10 3,07 ESEER 3,89 4,08 3,91 4,03 4,05 4,30 4,06 4,33 4,22 4,26 4,22 4,29 4,24 4,14 Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x x x x x x x x x x x x x Hmotnost (XS) Jednotka kg Provozní hmotnost kg Hmotnost (XL) Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový výměník tepla tepla Objem vody l Jmenovitý průtok vody Chlazení l/s 8,2 9,3 10,5 11,7 15,1 17,0 19,3 20,5 21,8 25,3 29,0 32,2 Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Vysoce účinný lamelový a trubkový typ s integrovaným dochlazovačem Kompresor Typ Spirálový kompresor 4 6 Ventilátor Typ Axiální Průtok vzduchu Jmen. l/s Otáčky ot/min 900 Hladina akustického výkonu (XS) Chlazení Jmen. dba Hladina akustického výkonu (XL) Chlazení Jmen. dba Hladina akustického tlaku (XS) Chlazení Jmen. dba Hladina akustického tlaku (XL) Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -15~18 Strana vzduchu Chlazení Min.~Max. CDB -18~52 Chladivo Typ R-410A Okruhy 2 Chladivový okruh Náplň kg Připojovací rozměry Vstup/výstup vody z výparníku (OD) 3" Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3~/50/400 30

31 EWAQ-F-XR Pouze chlazení Vysoká účinnost Snížená hlučnost EWAQ-F-XR Chladicí výkon Jmen. kw Příkon Chlazení Jmen. kw 53,0 61,2 68,7 77, Regulace výkonu Metoda Krok Minimální výkon % EER 3,12 3,07 3,08 3,05 3,00 2,92 3,01 2,99 2,96 2,90 2,95 ESEER 4,49 4,59 4,45 4,51 4,53 4,67 4,45 4,62 4,65 4,62 4,53 4,75 4,63 4,54 Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x x x x x x x x x x x x x Hmotnost Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový výměník tepla tepla Objem vody l Jmenovitý průtok vody Chlazení l/s 7,9 9,0 10,1 11,3 14,5 16,3 18,4 19,5 20,7 24,0 27,7 30,9 Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Vysoce účinný lamelový a trubkový typ s integrovaným dochlazovačem Kompresor Typ Spirálový kompresor 4 6 Ventilátor Typ Axiální Průtok vzduchu Jmen. l/s Otáčky ot/min 705 Hladina akustického výkonu Chlazení Jmen. dba Hladina akustického tlaku Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -15~18 Strana vzduchu Chlazení Min.~Max. CDB -18~52 Chladivo Typ R-410A Okruhy 2 Chladivový okruh Náplň kg Připojovací rozměry Vstup/výstup vody z výparníku (OD) 3" Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3~/50/400 31

32 EWAQ-GZXS Vzduchem chlazená chladicí jednotka, spirálový kompresor Multi-scroll s invertorem Tvar V Tvar W EWAQ-GZ EWAQ-GZ Interně navržený spirálový kompresor se stejnosměrným invertorem, jedinečné řešení na trhu vycházející z nejnovějších technologií společnosti Daikin Integrovaná záloha (až 12 kompresorů) Nejvyšší ESEER ve své třídě (až 5) Nízký startovací proud Celoročně nízká hlučnost MicroTech III Pouze chlazení Vysoká účinnost Standardní hlučnost EWAQ-GZXS Chladicí výkon Jmen. kw Příkon Chlazení Jmen. kw 72,5 94, Regulace výkonu Metoda Plynulá Minimální výkon % 14,4 14,3 14,9 14,3 14,8 EER ESEER 2,77 4,79 2,87 4,89 2,64 4,90 2,92 4,77 2,75 4,78 Rozměry Jednotka Výška x šířka x hloubka mm x x x x x x Hmotnost Jednotka kg Provozní hmotnost kg Vodní výměník Typ Pájený deskový výměník tepla tepla Objem vody l Jmenovitý průtok vody Chlazení l/s 9,6 12,9 15,4 16,3 18,9 Jmenovitá tlaková ztráta vody Chlazení Celkem kpa Vzduchový výměník tepla Typ Vysoce účinný lamelový a trubkový typ s integrovaným dochlazovačem Kompresor Typ Spirálový kompresor s invertorem Ventilátor Typ Axiální Průtok vzduchu Jmen. l/s Otáčky ot/min 920 Hladina akustického výkonu Chlazení Jmen. dba Hladina akustického tlaku Chlazení Jmen. dba Provozní rozsah Strana vody Chlazení Min.~Max. CDB -8~20 Strana vzduchu Chlazení Min.~Max. CDB -18~43 Chladivo Typ R-410A Okruhy 1 2 Chladivový okruh Náplň kg Připojovací rozměry Vstup/výstup vody z výparníku (OD) 2,5" 4,5" Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3~/50/400 32
