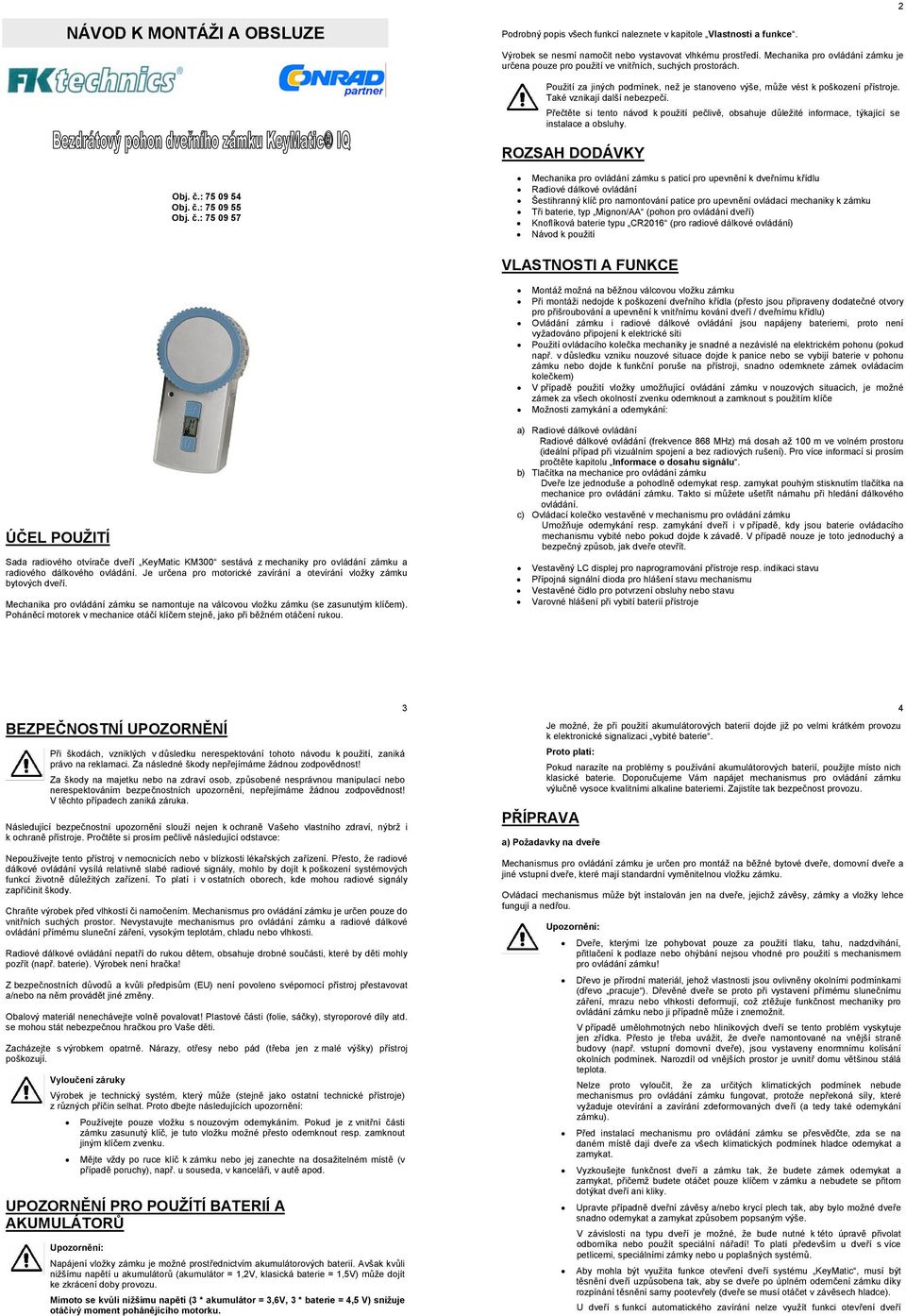

NÁVOD K MONTÁŽI A OBSLUZE

Transkript

1 2 NÁVOD K MONTÁŽI A OBSLUZE Podrobný popis všech funkcí naleznete v kapitole Vlastnosti a funkce. Výrobek se nesmí namočit nebo vystavovat vlhkému prostředí. Mechanika pro ovládání zámku je určena pouze pro použití ve vnitřních, suchých prostorách. Použití za jiných podmínek, než je stanoveno výše, může vést k poškození přístroje. Také vznikají další nebezpečí. Přečtěte si tento návod k použití pečlivě, obsahuje důležité informace, týkající se instalace a obsluhy. ROZSAH DODÁVKY Obj. č.: Obj. č.: Obj. č.: Mechanika pro ovládání zámku s paticí pro upevnění k dveřnímu křídlu Radiové dálkové ovládání Šestihranný klíč pro namontování patice pro upevnění ovládací mechaniky k zámku Tři baterie, typ Mignon/AA (pohon pro ovládání dveří) Knoflíková baterie typu CR2016 (pro radiové dálkové ovládání) Návod k použití VLASTNOSTI A FUNKCE Montáž možná na běžnou válcovou vložku zámku Při montáži nedojde k poškození dveřního křídla (přesto jsou připraveny dodatečné otvory pro přišroubování a upevnění k vnitřnímu kování dveří / dveřnímu křídlu) Ovládání zámku i radiové dálkové ovládání jsou napájeny bateriemi, proto není vyžadováno připojení k elektrické síti Použití ovládacího kolečka mechaniky je snadné a nezávislé na elektrickém pohonu (pokud např. v důsledku vzniku nouzové situace dojde k panice nebo se vybijí baterie v pohonu zámku nebo dojde k funkční poruše na přístroji, snadno odemknete zámek ovládacím kolečkem) V případě použití vložky umožňující ovládání zámku v nouzových situacích, je možné zámek za všech okolností zvenku odemknout a zamknout s použitím klíče Možnosti zamykání a odemykání: ÚČEL POUŽITÍ Sada radiového otvírače dveří KeyMatic KM300 sestává z mechaniky pro ovládání zámku a radiového dálkového ovládání. Je určena pro motorické zavírání a otevírání vložky zámku bytových dveří. Mechanika pro ovládání zámku se namontuje na válcovou vložku zámku (se zasunutým klíčem). Poháněcí motorek v mechanice otáčí klíčem stejně, jako při běžném otáčení rukou. a) Radiové dálkové ovládání Radiové dálkové ovládání (frekvence 868 MHz) má dosah až 100 m ve volném prostoru (ideální případ při vizuálním spojení a bez radiových rušení). Pro více informací si prosím pročtěte kapitolu Informace o dosahu signálu. b) Tlačítka na mechanice pro ovládání zámku Dveře lze jednoduše a pohodlně odemykat resp. zamykat pouhým stisknutím tlačítka na mechanice pro ovládání Takto si můžete ušetřit námahu při hledání dálkového ovládání. c) Ovládací kolečko vestavěné v mechanismu pro ovládání zámku Umožňuje odemykání resp. zamykání dveří i v případě, kdy jsou baterie ovládacího mechanismu vybité nebo pokud dojde k závadě. V případě nouze je toto jednoduchý a bezpečný způsob, jak dveře otevřít. Vestavěný LC displej pro naprogramování přístroje resp. indikaci stavu Přípojná signální dioda pro hlášení stavu mechanismu Vestavěné čidlo pro potvrzení obsluhy nebo stavu Varovné hlášení při vybití baterií přístroje BEZPEČNOSTNÍ UPOZORNĚNÍ Při škodách, vzniklých v důsledku nerespektování tohoto návodu k použití, zaniká právo na reklamaci. Za následné škody nepřejímáme žádnou zodpovědnost! Za škody na majetku nebo na zdraví osob, způsobené nesprávnou manipulací nebo nerespektováním bezpečnostních upozornění, nepřejímáme žádnou zodpovědnost! V těchto případech zaniká záruka. Následující bezpečnostní upozornění slouží nejen k ochraně Vašeho vlastního zdraví, nýbrž i k ochraně přístroje. Pročtěte si prosím pečlivě následující odstavce: Nepoužívejte tento přístroj v nemocnicích nebo v blízkosti lékařských zařízení. Přesto, že radiové dálkové ovládání vysílá relativně slabé radiové signály, mohlo by dojít k poškození systémových funkcí životně důležitých zařízení. To platí i v ostatních oborech, kde mohou radiové signály zapříčinit škody. Chraňte výrobek před vlhkostí či namočením. Mechanismus pro ovládání zámku je určen pouze do vnitřních suchých prostor. Nevystavujte mechanismus pro ovládání zámku a radiové dálkové ovládání přímému sluneční záření, vysokým teplotám, chladu nebo vlhkosti. Radiové dálkové ovládání nepatří do rukou dětem, obsahuje drobné součásti, které by děti mohly pozřít (např. baterie). Výrobek není hračka! Z bezpečnostních důvodů a kvůli předpisům (EU) není povoleno svépomocí přístroj přestavovat a/nebo na něm provádět jiné změny. Obalový materiál nenechávejte volně povalovat! Plastové části (folie, sáčky), styroporové díly atd. se mohou stát nebezpečnou hračkou pro Vaše děti. Zacházejte s výrobkem opatrně. Nárazy, otřesy nebo pád (třeba jen z malé výšky) přístroj poškozují. Vyloučení záruky Výrobek je technický systém, který může (stejně jako ostatní technické přístroje) z různých příčin selhat. Proto dbejte následujících upozornění: Používejte pouze vložku s nouzovým odemykáním. Pokud je z vnitřní části zámku zasunutý klíč, je tuto vložku možné přesto odemknout resp. zamknout jiným klíčem zvenku. Mějte vždy po ruce klíč k zámku nebo jej zanechte na dosažitelném místě (v případě poruchy), např. u souseda, v kanceláři, v autě apod. UPOZORNĚNÍ PRO POUŽÍTÍ BATERIÍ A AKUMULÁTORŮ Napájení vložky zámku je možné prostřednictvím akumulátorových baterií. Avšak kvůli nižšímu napětí u akumulátorů (akumulátor = 1,2V, klasická baterie = 1,5V) může dojít ke zkrácení doby provozu. Mimoto se kvůli nižšímu napětí (3 * akumulátor = 3,6V, 3 * baterie = 4,5 V) snižuje otáčivý moment pohánějícího motorku. 3 4 Je možné, že při použití akumulátorových baterií dojde již po velmi krátkém provozu k elektronické signalizaci vybité baterie. Proto platí: Pokud narazíte na problémy s používání akumulátorových baterií, použijte místo nich klasické baterie. Doporučujeme Vám napájet mechanismus pro ovládání zámku výlučně vysoce kvalitními alkaline bateriemi. Zajistíte tak bezpečnost provozu. PŘÍPRAVA a) Požadavky na dveře Mechanismus pro ovládání zámku je určen pro montáž na běžné bytové dveře, domovní dveře a jiné vstupní dveře, které mají standardní vyměnitelnou vložku Ovládací mechanismus může být instalován jen na dveře, jejichž závěsy, zámky a vložky lehce fungují a nedřou. Dveře, kterými lze pohybovat pouze za použití tlaku, tahu, nadzdvihání, přitlačení k podlaze nebo ohýbání nejsou vhodné pro použití s mechanismem pro ovládání zámku! Dřevo je přírodní materiál, jehož vlastnosti jsou ovlivněny okolními podmínkami (dřevo pracuje ). Dřevěné dveře se proto při vystavení přímému slunečnímu záření, mrazu nebo vlhkosti deformují, což ztěžuje funkčnost mechaniky pro ovládání zámku nebo ji případně může i znemožnit. V případě umělohmotných nebo hliníkových dveří se tento problém vyskytuje jen zřídka. Přesto je třeba uvážit, že dveře namontované na vnější straně budovy (např. vstupní domovní dveře), jsou vystaveny enormnímu kolísání okolních podmínek. Narozdíl od vnějších prostor je uvnitř domu většinou stálá teplota. Nelze proto vyloučit, že za určitých klimatických podmínek nebude mechanismus pro ovládání zámku fungovat, protože nepřekoná síly, které vyžaduje otevírání a zavírání zdeformovaných dveří (a tedy také odemykání zámku). Před instalací mechanismu pro ovládání zámku se přesvědčte, zda se na daném místě dají dveře za všech klimatických podmínek hladce odemykat a zamykat. Vyzkoušejte funkčnost dveří a zámku tak, že budete zámek odemykat a zamykat, přičemž budete otáčet pouze klíčem v zámku a nebudete se přitom dotýkat dveří ani kliky. Upravte případně dveřní závěsy a/nebo krycí plech tak, aby bylo možné dveře snadno odemykat a zamykat způsobem popsaným výše. V závislosti na typu dveří je možné, že bude nutné k této úpravě přivolat odborníka nebo použít speciální nářadí! To platí především u dveří s více petlicemi, speciálními zámky nebo u poplašných systémů. Aby mohla být využita funkce otevření dveří systému KeyMatic, musí být těsnění dveří uzpůsobena tak, aby se dveře po úplném odemčení zámku díky rozpínání těsnění samy pootevřely (dveře se musí otáčet v závěsech hladce). U dveří s funkcí automatického zavírání nelze využít funkci otevření dveří

2 systému KeyMatic. 5 6 b) Požadavky na vložku zámku Mechanismus pro ovládání zámku může být namontován pouze na běžnou vložku Tato vložka je připevněna v zámku dveří dlouhým šroubem. Mechanismus na ovládání zámku se namontuje přímo na vložku zámku, kde otáčí klíčem, který je předem zasunutý ve vložce. Proto je nezbytné, aby vložka zámku vyčnívala ca mm z vnitřního kování dveří. Většinou je však vložka zámku zarovnaná s vnitřním kováním. V tomto případě není montáž mechanismu pro ovládání zámku možná, nejdříve musí být namontována nová, odpovídající vložka Jak již bylo zmíněno, je vložka zámku upevněná jenom jedním dlouhým šroubem, což dělá z její výměny snadnou záležitost. Výměna vložky zámku (přesný popis naleznete v kapitole Montáž a uvedení do provozu ): Otevřete dveře. Z vnitřní strany dveří zasuňte do vložky zámku klíč. Vyšroubujte upevňovací šroub (viz. obrázek bod 1 a 2) Otáčejte klíčem pomalu doleva nebo doprava (proti směru resp. ve směru hodinových ručiček), dokud nepůjde vložka ze zámku vytáhnout. Postup vložení nové vložky je obdobný jako její vyjmutí, avšak v opačném pořadí. Vložka zámku nesmí za žádných okolností přečnívat přes kování na vnější straně dveří. Chráníte se tak před vloupáním. Pokud vložka zámku nepřečnívá, nelze ji ohnout velkými trubkovými kleštěmi. Pokud je to možné, obsahuje vnější kování dodatečné ochranné mechanismy (ochranná otočná růžice atd.). Vnější kování nesmí být z vnější strany dveří demontovatelné! Pokud nebudete respektovat tato upozornění, ztratíte při vloupání za jistých okolností pojistnou ochranu domácnosti! Některé vložky zámku nesmíte vyměňovat sami. To platí např. pro velké komplexy obytných budov, které mají speciální vložku Váš klíč zde sice nepasuje do zámku Vašeho souseda, ale správce může otevřít dveře bytu jediným universálním klíčem. Ve sporných případech se zeptejte svého nájemce, jestli smíte vyměnit vložku zámku či nikoli. Pokud potřebujete novou vložku zámku, postupujte při určení jejích rozměrů podle popisu uvedeného dále. 1. Šroub pro připevnění vložky v zámku 2. Vložka zámku 3. Uzavírací zub zámku (pohybuje závorou ve dveřním zámku) 4. Vnitřní kování dveří 5. Dveřní křídlo (např. ze dřeva, hliníku nebo umělé hmoty) 6. Vnější kování dveří 7. Růžice (podle typu vnějšího kování eventuelně nemusí být k dispozici resp. je integrovaná v kování dveří) A) Vnitřní rozměr B) Vnější rozměr C) Vnitřní rozměr + dodatečný přesah (8 mm až 15 mm, ideálně 10 mm) Pro přesné změření vložky zámku je smysluplné vložku ze zámku demontovat (postup je popsán výše). Poté změřte vnější (A) a vnitřní (B) rozměr vložky zámku (vycházejte z otvoru šroubu pro připevnění vložky). Pro určení rozměrů nové vložky zámku, přičtěte k vnitřnímu rozměru (A) výše uvedených 8 až 15 mm (pokud byla vložka zámku zarovnaná s vnitřním kováním). Příklad: Pokud měla Vaše stará vložka rozměry 40 mm / 40 mm, tak potřebujete vložku zámku se standardními rozměry 50 mm / 40 mm. Nová vložka zámku bude po výměně vyčnívat 10 mm z vnitřního kování, což je ideální pro montáž mechanismu pro ovládání Pozor! Vložka zámku musí mít funkci nouzového otevření. To znamená, že lze vložku otevřít zvenku nezávisle na tom, jestli je zevnitř zastrčen klíč, či nikoli. U běžných vložek blokuje klíč, který je zastrčený do zámku z vnitřní strany jeho odemčení zvenku. To znamená, že není možné odemknout dveře klíčem zvenku! Při vybití baterií nebo při závadě na mechanismu pro ovládání zámku lze otevřít dveře pouze za použití násilí! Přístup do bytu je zablokován! Vložky s funkcí nouzového otevření jsou zpravidla dostupné pouze ve specializované prodejně nebo v dobře vybaveném stavebním obchodě. 7 8 Pokud má Váš byt ještě druhý vchod (a Vy máte klíč vždy po ruce), můžete v tomto případě použít běžnou vložku zámku (Odemykání zámku zvenčí klíčem není možné!). Tip: Pokud chcete dále používat Váš klíč a starou vložku namontovat např. do zadních dveří (Výhoda: jeden klíč pro všechny dveře), předložte při koupi nové vložky zámku ve specializované prodejně Váš klíč, resp. bezpečnostní kartu. Obdržíte vložku, do které bude pasovat Váš starý klíč (u některých typů vložek toto není bohužel možné). Pokud si nejste jisti, zda má vložka zámku funkci nouzového otevření, jednoduše zasuňte do vložky z každé strany jeden klíč a vyzkoušejte funkci z každé strany zvlášť. Pokud máte pochybnosti, zeptejte se odborníka. Pokud jsou na balení uvedeny rozměry v tomto tvaru: 80mm (35/45), znamená to, že je celková délka vložky zámku 80mm, vnější rozměr 35mm a vnitřní rozměr 45mm. Je však rozumné si rozměry přeměřit resp. schovat účtenku. POPIS JEDNOTLIVÝCH ČÁSTÍ a) Patice pro upevnění Montážní otvory, rozteč 41 mm (zašroubovat dle potřeby) Vruty (šrouby do dřeva) (3 x 20 mm) Montážní klíč b) Mechanismus pro ovládání zámku Kolečko pro manuální odemykání a zamykání zevnitř (manuální funkce) Malé tlačítko Setup pro nastavení a programování mechanismu Tlačítko Odemknout LC displej Tlačítko Zamknout Výřez pro otevření přihrádky na baterie Konektor pro připojení signalizační diody KeyMatic SL (volitelné) c) Radiové dálkové ovládání Pouzdro pro uzavření přihrádky na baterie Kontrolní dioda Tlačítko pro odemčení (vpravo) Tlačítko pro uzamčení (vlevo) Tlačítko Otevřít dveře Pouzdro pro uzavření přihrádky na baterie Přihrádka na baterie (s vloženou knoflíkovou baterií, plus směřuje směrem ven) MONTÁŽ A UVEDENÍ DO PROVOZU a) Výměna vložky zámku Pokud současná vložka zámku neodpovídá požadavkům (viz. kapitola Příprava, odstavec b) Požadavky na vložku zámku), je po určení správných rozměrů nutné, opatřit si novou vložku Přihrádka na baterie - otevřete dveře - zasuňte klíč do zámku - Šroub pro upevnění vložky vyšroubujte odpovídajícím šroubovákem - klíčem vytáhněte vložku zámku, klíč případně lehce pootočte

3 9 Pokud použijete tyto šrouby, poškodíte dveřní křídlo, resp. kování. V nájemních bytech by toto mohlo vést k požadování náhrady za způsobenou škodu nebo k nenavrácení nájemní kauce. Obvykle stačí k bezpečnému uchycení vložky zámku horní a dolní postranní šrouby připevňovací patice zasuňte novou vložku zámku se zasunutým klíčem - vložku zámku umístěte tak, aby mohl být šroub pro její upevnění zašroubován do odpovídajícího otvoru vložky b) Montáž patice pro upevnění - dbejte na to, aby vložka na vnitřní straně dveří přečnívala ca. 8 až 15mm - zašroubujte a připevněte vložku zámku - vložte do vložky z obou stran klíč a vyzkoušejte zamykání zámku, dbejte přitom na lehkost chodu - přezkoušejte funkci nouzového odemykání c) Montáž signalizační diody V dolní části mechanismu pro ovládání zámku se nachází malá zdířka, kterou může být připojena signalizační dioda. Tato signalizační dioda není v rozsahu dodávky mechanismu pro ovládání zámku, musíte ji zakoupit zvlášť. Pro montáž signalizační diody je podle okolností třeba vyvrtat díru do dveřního křídla, kterou bude procházet kabel. Pokud bydlíte v nájemním bytě, zeptejte se Vašeho pronájemce resp. správce domu, zda Vám toto bude umožněno. Pokud provedete úpravy bez souhlasu, ponesete zodpovědnost za poškození dveří! Zastrčte malý konektor signalizační diody do zdířky na dolní straně mechanismu pro ovládání Nepoužívejte sílu, konektor lze zasunout pouze v jedné poloze. - Povolte šrouby pro připevnění patice (vlevo a vpravo na mechanismu pro ovládání zámku). - Vyjměte patici z ovládacího mechanismu - Přesvědčte se, že matice šroubů zůstaly v připevňovací patici - Nasaďte upevňovací patici na přečnívající část vložky Signalizační dioda Vám umožňuje optickou kontrolu a potvrzení radiových příkazů dálkového ovládání. Takto získáte vizuální potvrzení aktuálního stavu mechanismu pro ovládání zámku a máte přehled o jeho činnosti i z větší vzdálenosti. Signalizační dioda indikuje následující stavy: Krátké rozsvícení Obdržení radiového příkazu, začíná jeho provádění Blikání Mechanika je v pohybu 1 x delší rozsvícení Zamykání dokončeno 2 x krátké rozsvícení Odemykání dokončeno 1 x krátké rozsvícení Dveře jsou otevřené - Klíčem připevněte patici k vložce zámku (nahoře a dole). - Podle potřeby můžete připevňovací patici přišroubovat ke dveřím vruty (viz. šipky). d) Vložení baterií do mechanismu pro ovládání zámku 11 a) Volba směru otáčení 12 Při prvním vložení baterií ještě nesmí být mechanismus pro ovládání zámku namontován na vložce, aby mohla být provedena základní nastavení (viz. následující kapitola Základní nastavení ) Vyzkoušením zámku a vložky ve Vašich dveřích stanovte směr otáčení, kterým se dveře zamykají. (zamykání znamená vysunutí závory ze zámku). Spodním tlačítkem se přepíná směr otáčení na: doleva. Čára na LC displeji se otáčí doleva, ukazuje Vám tak směr otáčení doleva. Horním tlačítkem se přepíná směr otáčení na: doprava. Čára na LC displeji se otáčí doprava, ukazuje Vám tak směr otáčení doprava. Krátkým stisknutím příslušného tlačítka zvolte požadovaný směr otáčení. (1) Uvolnit spodní část krytu přihrádky na baterie a následně kryt vyjmout (2) Znázornění správné polarity pro vložení baterií do přihrádky (3) Vložit tři baterie (AA, Mignon) se správnou polaritou (4) Kryt znovu vložit a zaklapnout Po vložení baterií začne mechanismus pro ovládání zámku s dotazováním na základní nastavení (viz. následující kapitola Základní nastavení ). Pro správnou funkčnost ovládacího mechanismu je základní nastavení při uvedení do provozu nezbytně nutné. Provádějte nastavení správně a pečlivě, jen tak zajistíte bezvadnou funkčnost přístroje. Opětovné základní nastavení je nutné také v případě, kdy je ovládací mechanismus montován na jinou vložku zámku nebo na jiné dveře. ZÁKLADNÍ NASTAVENÍ Dotazování a zadávání hodnot pro základní nastavení následuje v zásadě automaticky při prvním uvedení do provozu. Dotazování/zadávání nesmí být přerušeno, protože při tomto postupu dochází k důležitému nastavení, nezbytnému pro provoz systému. Je nutné, abyste postupně prošli všechny body menu! Pokud nedojde k automatickému dotazování nebo pokud je přístroj montován na jinou vložku zámku, stiskněte na ca. 2 vteřiny malé kruhové tlačítko Setup. Na začátku dotazování/zadávání se na displeji zobrazí 1, indikující první krok nastavení (viz. tato kapitola níže, bod a) ) a symbol zamčeno ( ). Poté se zobrazí otáčející se směrová šipka. Tato šipka ukazuje v jakém směru se má otočit klíč, aby došlo k zamčení b) Volba neutrální polohy Pro přechod k dalšímu bodu menu, stiskněte špičatým předmětem malé kruhové tlačítko Setup. Na displeji se krátce zobrazí číslice 2, indikující přechod k dalšímu kroku (viz. b) ). Poté se zobrazí aktuálně vybraná neutrální poloha. Neutrální poloha je taková poloha, ve které lze vytáhnout klíč z vložky Po ukončení nastavení směru otáčení, se mechanismus přesune do svislé neutrální polohy. Tato poloha je na displeji indikována v podobě svislé čáry. Pokud při tomto procesu dojde k nějaké chybě, zobrazí se na displeji příslušná indikace (např. chybové hlášení ERR ). V tomto případě stiskněte znovu krátce tlačítko Setup, mechanismus se přesune do neutrální polohy. V této fázi neblokujte pohyb mechanismu! Pro nastavení neutrální polohy na vodorovně stiskněte krátce spodní tlačítko. Na obrázku na displeji vpravo (klíč zasunutý ve vložce) je vidět poloha klíče, ve které může být klíč vytažen z vložky (vodorovná poloha). Pro nastavení neutrální polohy na svisle stiskněte krátce horní tlačítko. Na obrázku na displeji vpravo (klíč zasunutý ve vložce) je vidět poloha klíče, ve které může být klíč vytažen z vložky (svislá poloha). Po každém stisknutí horního nebo spodního tlačítka se mechanismus přesune do příslušné neutrální polohy.

4 Než budete pokračovat s nastavováním, musíte nejprve ovládací mechanismus namontovat na vložku zámku, viz. c). Nyní nesmíte stisknout žádné tlačítko, jinak nebude odpovídat nastavení neutrální polohy resp. nastavení již nebudou správná. 13 Krátce stiskněte malé tlačítko Setup. Na displeji se zobrazí číslo 3, indikující třetí krok nastavení. Mechanismus začíná z počátečním (inicializačním) otáčením klíče. 14 c) Montáž mechanismu pro ovládání zámku Předtím, než budete pokračovat s nastavováním ovládacího mechanismu, jej musíte namontovat na vložku Zasuňte klíč do vložky zámku, odemkněte zámek a přesuňte klíč do neutrální polohy (ve které je možné klíč ze zámku vytáhnout). Nasměrujte mechanismus pro ovládání zámku přes klíč a zcela jej nasaďte na připevňovací patici. Za pomoci šroubů s vnitřním šestihranem (M3*14mm), které jste vyšroubovali, připevněte ovládací mechanismus k připevňovací patici. Šrouby pevně dotáhněte dodaným šestihranným klíčem, nepoužívejte však použití násilí. Otevřete dveře. To je třeba, aby mechanismus pro ovládání zámku zaregistroval koncový doraz Mechanismus pro ovládání zámku pohybuje klíčem ve směru otevřít dveře až na doraz, přičemž na LC displeji bliká symbol odemykání. Závora musí být zcela zasunuta do zámku (viz. dále, funkce Otevření dveří ). Poté pohybuje mechanismus pro ovládání zámku klíčem ve směru zamknout až na doraz, zobrazí se příslušný symbol. Závora zámku musí být zcela vysunuta. To u většiny dveří odpovídá dvojitému otočení (zamčení) klíčem (plus jedno dodatečné otočení). Poté otočí mechanismus klíčem zpět (pouze dodatečné otočení) a nastaví klíč do přesné polohy, kdy je zámek zamčený (přesně dva západy; bez namontovaného mechanismu pro ovládání zámku by nyní bylo možné klíč vytáhnout; odpovídá to neutrální poloze). Pokud chcete změnit polohu, kdy je zámek uzamčen (např. pouze 1 x zamknout, tzn. na jeden západ), můžete ji nastavit horním tlačítkem ( odemknout ). Každým stiskem tlačítka dojde k zasunutí závory o ¼ otáčky (90 ) zpět do Stisknutím dolního tlačítka ( zamknout ) se závora znovu o ¼ otáčky (90 ) vysune. Toto nastavení nejen, že šetří kapacitu baterií, ale umožňuje i rychlejší odemykání a zamykání. Po ukončení výše uvedených nastavení stiskněte krátce tlačítko Setup. Nato dojde k uložení všech nastavení, ovládací mechanismus zámek odemkne a uvede jej do neutrální polohy. Na displeji se zobrazí symbol odemčeno a M. Nyní jsou základní nastavení dokončena. RADIOVÉ DÁLKOVÉ OVLÁDÁNÍ Radiové dálkové ovládání je vyvinuto speciálně pro řízení ovládacího mechanismu zámku KeyMatic. Vysílá kódované řídící signály s proměnlivým kódem, což představuje vysoký stupeň ochrany před odcizením kódu ( odposlech kódu a pozdější vysílání radiového signálu osobami, které k tomu nemají oprávnění). Je nemožné nechat si zhotovit kopii radiového dálkového ovládání (na rozdíl od běžného klíče, u kterého je to velmi snadné). 15 Při ztrátě radiového dálkového ovládání není nutné vyměnit vložku, resp. zakoupit nový systém zamykání. Stačí vymazat ztracené radiové dálkové ovládání z paměti mechanismu pro ovládání Dbejte prosím na upozornění pro zacházení se systémem s proměnlivým kódem, uvedená v kapitole Ostatní. V rozsahu dodávky ovládacího mechanismu zámku je jedno radiové dálkové ovládání; celkem lze k ovládacímu mechanismu přihlásit až devět radiových dálkových ovládání. a) Vkládání baterií Otevřete přihrádku na baterie umístěnou na zadní straně dálkového ovládání tak, že otočíte krytem baterií doprava, ve směru hodinových ručiček (např. mincí). Sejměte kryt na baterie. Poté vložte knoflíkovou baterii typu CR2016 se správnou polaritou (baterie musí být vložena kladným pólem (symbol plus) směrem ven). Tlačítky odemykání a zamykání vyberte požadované místo v paměti, např. 3. Zobrazí se pouze místa v paměti, která ještě nejsou obsazena. Paměťová místa 1 až 9 jsou určena pro radiová dálková ovládání, paměťové místo C je pro rozšíření kódového zámku KeyMatic CAC, paměťové místo Z je pro rozšíření centrála. Pokud není volné žádné místo v paměti, zobrazí se na LC displeji chybová hláška ( FULL ) a program pro přihlášení se ukončí. Pro přihlášení dálkového ovládání krátce stiskněte libovolné tlačítko radiového dálkového ovládání. Při úspěšném přijetí kódu se ozvou tři pípnutí a na LC displeji se zobrazí nápis OK. Průběh přihlášení se ukončí automaticky. Pro přihlášení dalšího radiového dálkového ovládání, opakujte výše popsaný postup. 16 Poté nasaďte kryt baterií zpět a zavřete jej otáčením doleva (proti směru hodinových ručiček). 1) Kryt je zavřený 2) Kryt je otevřený, můžete jej sejmout 3) Vložená baterie (plus směrem ven) b) Přihlášení radiového dálkového ovládání k mechanismu pro ovládání zámku Na 2 vteřiny stiskněte horní tlačítko odemknout. Zahájí se program pro přihlášení radiového dálkového ovládání. Opětovným dlouhým stiskem tlačítka odemknout (tlačítko stisknout ca. na 2 vteřiny) program ukončíte bez přihlášení radiového dálkového ovládání. Pokud do 3 minut po spuštění programu nestisknete na ovládacím mechanismu nebo na radiovém dálkovém ovládání žádné tlačítko, ukončí se průběh přihlášení automaticky. Na LC displeji se zobrazí volné místo v paměti, např. 1. Symboly pro příjem radiového signálu a odemykání blikají; Mechanismus pro ovládání zámku je připraven přijímat požadovaný signál. Doporučujeme Vám si radiové dálkové ovládání označit. Napište si například na vnitřní stranu krytu na baterie číslo nebo písmeno. Pokud dáváte radiové dálkové ovládání dalším osobám, je výhodné zapsat si pořadí (kdo které dálkové ovládání vlastní). Pokud dojde ke ztrátě, můžete dálkové ovládání rychle a jednoduše zablokovat (přesněji: vymazat dané paměťové místo z ovládacího mechanismu zámku). c) Mazání přihlášených dálkových ovládání Na 2 vteřiny stiskněte dolní tlačítko zamknout. Opětovným dlouhým stiskem tlačítka zamknout (tlačítko stisknout ca. na 2 vteřiny) program ukončíte bez vymazání paměťového místa (využijete např. pokud jste stiskli tlačítko nedopatřením). Pokud do 3 minut po spuštění programu nestisknete na ovládacím mechanismu nebo na radiovém dálkovém ovládání žádné tlačítko, ukončí se menu automaticky. Nedojde ke smazání paměťového místa. Na LC displeji se zobrazí první obsazené místo v paměti, např. 1. Symboly pro příjem radiového signálu a zamykání blikají; to slouží jako indikace, že je mechanismus pro ovládání zámku připraven smazat paměťové místo.

5 OBSLUHA a) Zamykání Tlačítky odemykání a zamykání vyberte požadované místo v paměti, které chcete smazat, např. 3. Zobrazí se pouze místa v paměti, která jsou obsazena. Pokud není přihlášeno žádné radiové dálkové ovládání, zobrazí se na LC displeji chybová hláška ( EMPTY ) Pro smazání vybraného místa v paměti stiskněte krátce malé tlačítko Setup na ovládacím mechanismu Po úspěšném vymazání se na LC displeji se zobrazí nápis OK, ozve se krátké pípnutí a menu se ukončí. Radiovým dálkovým ovládáním, které jste vymazali z paměti, nemůžete mechanismus pro ovládání zámku dále ovládat. Pokud se ztracené nebo odcizené radiové dálkové ovládání znovu objeví, je samozřejmě možné jej znovu přihlásit, viz. b) Přihlášení radiového dálkového ovládání k mechanismu pro ovládání zámku a používat jej nadále obvyklým způsobem. Protože není možné zhotovit kopii radiového dálkového ovládání, nic nestojí v cestě tomu, abyste jej dále a bez starostí používali. 17 b) Odemykání 18 Pokud jste již zvenku odemkli zámek klíčem nebo kolečkem pro ruční ovládání, zůstane na displeji symbol zamčeno ( ) přesto, že je zámek již odemčen. Zazní také akustický signál, zámek se však nepřesune do požadované polohy. To je způsobeno tím, že při použití vložky zámku s funkcí nouzového otevření jsou funkce vnější a vnitřní části vložky na sobě nezávislé. To samé platí o ovládacím kolečku. Ovládací mechanismus zámku nemá žádný vliv na funkci otevírání vnější části vložky zámku (to platí pouze pro vložku s funkcí nouzového otevření) a ovládacího kolečka. V tomto případě vložku zámku uveďte klíčem nebo ovládacím kolečkem do polohy, která je zobrazena na displeji ( zamčeno ) nebo stiskněte na radiovém dálkovém ovládání na ca. 1 vteřinu tlačítko otevřít dveře. Nyní bude ovládací mechanismus pohybovat klíčem až na doraz zámku a znovu nastaví správnou polohu. Odemykání je možné dvěma rozdílnými způsoby: Stiskněte tlačítko odemknout na mechanismu pro ovládání zámku (horní tlačítko). Na displeji se zvýrazní písmeno M. Stiskněte tlačítko odemknout (pravé horní tlačítko) na radiovém dálkovém ovládání na dobu přibližně jedné vteřiny. Na displeji se krátce zobrazí symbol vysílací věže a zvýrazní se číslo místa v paměti, pod kterým je zaregistrováno dálkové ovládání. Závora zámku se přesune do neutrální polohy. Po ukončení průběhu odemykání zazní dva krátké signalizační tóny. Zamykání je možné dvěma rozdílnými způsoby: Stiskněte tlačítko zamknout na mechanismu pro ovládání zámku (spodní tlačítko). Na displeji se zvýrazní písmeno M. Stiskněte tlačítko zamknout (levé horní tlačítko) na radiovém dálkovém ovládání na dobu přibližně jedné vteřiny. Na displeji se krátce zobrazí symbol vysílací věže a zvýrazní se číslo místa v paměti, pod kterým je zaregistrováno dálkové ovládání. Závora zámku se přesune do polohy zamčení, která byla pevně stanovena a na displeji se zobrazí symbol zamčeno. Po ukončení průběhu zamykání zazní dlouhý signalizační tón. V případě, že ovládacímu mechanismu brání v dosažení požadované polohy vzpříčený zámek, vypne se pohon mechanismu a zvukový signál, potvrzující dokončení pohybu, se neozve. Pokud se jedná o poruchu, která se vyskytuje v běžném provozu (třeba kvůli teplotním vlivům), můžete se pokusit překonat vzpříčení zámku dalším příkazem k zamčení. V případě, že ovládacímu mechanismu zámku brání v dosažení požadované polohy vzpříčený zámek, vypne se pohon mechanismu a zvukový signál, potvrzující dokončení pohybu, se neozve. Pokud se jedná o poruchu, která se vyskytuje v běžném provozu (třeba kvůli teplotním vlivům), můžete se pokusit překonat vzpříčení zámku dalším příkazem k odemčení. Pokud jste již zvenku zamkli zámek klíčem nebo kolečkem pro ruční ovládání, zůstane přesto na displeji symbol odemčeno ( ) přesto, že je zámek již zamčený. Zazní také akustický signál, zámek se však nepřesune do požadované polohy. To je způsobeno tím, že při použití vložky zámku s funkcí nouzového otevření jsou funkce vnější a vnitřní části vložky na sobě nezávislé. To samé platí o ovládacím kolečku. Mechanismus pro ovládání zámku nemá žádný vliv na funkci otevírání vnější části vložky zámku (to platí pouze pro vložku s funkcí nouzového otevření) a ovládacího kolečka. V tomto případě vložku zámku uveďte klíčem nebo ovládacím kolečkem do polohy, která je zobrazena na displeji ( odemčeno ) nebo stiskněte na radiovém dálkovém ovládání na ca. 1 vteřinu tlačítko otevřít dveře. Nyní bude ovládací mechanismus pohybovat klíčem až na doraz zámku a znovu nastaví správnou polohu. c) Otevírání dveří 19 Následují dvě možnosti, jak zámek zamknout/odemknout: 20 Při běžném stlačení kliky na vnitřní straně dveří dojde k úplnému zatažení střelky do Poté je možné dveře otevřít. Tato funkce je po namontování mechanismu pro ovládání zámku samozřejmě stále přístupná. Střelku zámku je také možné zatáhnout do zámku prostřednictvím ovládacího kolečka (otáčení ovládacím kolečkem odpovídá otáčení klíčem). Třetí možností, jak otevřít dveře (jedná se o zvláštní funkci), je stisknutí velkého dolního tlačítka na radiovém dálkovém ovládání. Tato funkce je přístupná pouze v případě, kdy je napětí mezi těsněními dveří dostatečné k pootevření dveří poté, kdy ovládací mechanismus zatáhne střelku do. Na radiovém dálkovém ovládání stiskněte na ca. 1 vteřinu tlačítko otevřít dveře. 1. Ovládacím kolečkem zevnitř V klidovém stavu je mechanismus pro ovládání zámku odpojený. To znamená, že je mechanicky oddělený od klíče. Otáčením kolečka na ovládacím mechanismu můžete zámek zamknout resp. odemknout, je také možné dveře kolečkem otevřít. Funkce ovládacího kolečka je tedy stejná, jako při použití běžného klíče. 2. klíčem zvenku Ovládací mechanismus zámku musí být v klidovém stavu (mechanika se nepohybuje). K tomu je zapotřebí vložka zámku s funkcí nouzového ovládání. Pokud použijete běžnou vložku, potom klíč zastrčený zevnitř blokuje ovládání vložky Zámek je možné zvenku odemykat a zamykat klíčem (pokud používáte vložku zámku s funkcí nouzového ovládání), resp. je možné klíčem dveře otevřít. Ovládací mechanismus zámku musí být v klidovém stavu (mechanika se nepohybuje). Na LC displeji bliká symbol odemknout, mechanismus pro ovládání zámku zatáhne střelku a zazní krátký signalizační tón. Díky napětí mezi těsněními dojde k pootevření dveří. OSTATNÍ a) Nastavení tónu pro potvrzení Je možné nastavit několik variant potvrzovacího tónu mechanismu pro ovládání Máte k dispozici 4 výšky tónu a dále možnost všechny tóny vypnout. Následně přesune mechanismus zámek zpět do neutrální polohy a symbol odemknout přestane blikat. Postupujte následovně: Krátce stiskněte tlačítko Setup, načež se automaticky vybere následující potvrzovací tón a pro kontrolu dojde k jeho reprodukci. Pokud zvolíte nastavení tóny vypnuty, ozve se pouze velmi krátký tón, potvrzující Vaši volbu. Dalším krátkým stisknutím tlačítka Setup vyberete další potvrzovací tón, atd NOUZOVÁ OBSLUHA Doporučujeme Vám používat vložku zámku s funkcí nouzového ovládání. Budete tak moci nezávisle na sobě odemykat a zamykat dveře jak zvenku, tak i zevnitř. Toto je velmi důležité, protože po montáži ovládacího mechanismu zůstává z vnitřní strany zámku zasunutý klíč. Při použití běžné vložky zámku již nebude možné dveře zvenku odemknout. Pokud dojde k závadě na mechanismu nebo se vybijí baterie, nebude možné otevřít dveře jinak, než za použití násilí! b) Postup při výměně zámku Pokud chcete mechanismus pro ovládání zámku používat na jiné vložce resp. na jiných dveřích/zámku musíte ovládací mechanismus na příslušnou vložku/zámek/dveře znovu přimontovat. Projděte si znovu kapitolu Základní nastavení. Na ca. 2 vteřiny stiskněte malé tlačítko Setup. Aktivuje se režim nastavení. Na začátku se zobrazí symbol zamčeno ( ) a číslo 1, indikující první krok režimu nastavení a otáčející se směrová šipka. Postupujte dále podle návodu z kapitoly Základní nastavení.

6 c) Upozornění pro zacházení se systémem s proměnlivým kódem Pokud jste byli s radiovým dálkovým ovládáním mimo dosah přijímače mechanismu pro ovládání zámku a stiskli tlačítka na dálkovém ovládání příliš často, je nutná nová synchronizace. To se stane v případě, když mechanismus pro ovládání zámku nezareaguje na první stisknutí tlačítka a Vy stisknete stejné tlačítko podruhé. Vezměte prosím v úvahu následující. Je sice možné přihlásit jedno radiové dálkové ovládání k více ovládacím mechanismům, ale z důvodu použití proměnlivého kódu může dojít k problémům se synchronizací (viz. výše) a tedy i k selhání mechanismu. U vzdálených přijímačů, může dojít k problémům se synchronizací. Pokud se naopak nachází v dosahu signálu více přijímačů, je možné, že dojde k nekontrolovanému odemykání a zamykání. VÝMĚNA BATERIÍ Vybité baterie vyměňte z přístroje neprodleně, vyvarujete se tak možnosti jejich vytečení. Pro likvidaci vybitých baterií si pročtěte kapitolu Likvidace odpadu. a) Radiové dálkové ovládání V následujících případech je nutné baterii vyměnit: znatelně se zkrátí dosah radiového vysílání kontrolní dioda radiového dálkového ovládání bliká mechanismus pro ovládání zámku nereaguje na stisknutí tlačítka na dálkovém ovládání Radiové dálkové ovládání se napájí 3V lithiovou knoflíkovou baterií typu CR2016. Baterii vyměňte dle návodu v odstavci Radiové dálkové ovládání bod a). b) Mechanismus pro ovládání zámku Při poklesu napětí baterií se na LC displeji zvýrazní symbol baterie ( ). Při dalším poklesu napětí baterií začne symbol baterie blikat. Při každém příkazu (základní funkce) se na displeji zobrazí nápis BAT, doprovázený třemi varovnými tóny. Mechanismus pro ovládání zámku se napájí třemi bateriemi typu Mignon (AA). Baterie vyměňte dle návodu v odstavci Montáž a uvedení do provozu bod d). Při výměně baterií nedojde ke ztrátě uložených nastavení. INFORMACE O DOSAHU SIGNÁLU Výrobek pracuje ve frekvenční oblasti 868 MHz, kterou využívají i jiné radiové služby. Proto se může stát, že přístroje pracující na stejné nebo blízké frekvenci budou omezovat provoz a dosah vysílače. 21 Při praktickém užívání se však mezi vysílačem a přijímačem vyskytují překážky, jako jsou např. zdi, stropy atd., které dosah adekvátně zkracují. Následující faktory výrazně zkracují dosah signálu: zdi, železobetonové stropy povrstvené / vakuované tabule z izolačního skla vozidla stromy, keře, zemina, skály blízká přítomnost kovových předmětů (např. kovové dveře) blízká přítomnost lidského těla širokopásmová rušení, např. obytné oblasti (DECT-telefony, mobilní telefony, walkmany (s radiem), rozhlasové přístroje, babyfone atd.) blízká přítomnost elektrických motorů, transformátorů, napájecích zdrojů, počítačů blízká přítomnost špatně odstíněných nebo otevřených počítačů nebo jiných elektrických přístrojů Protože se podmínky liší v závislosti na okolnostech na různých montážních místech, nelze garantovat pevný dosah signálu. ÚDRŽBA A ČIŠTĚNÍ Pravidelně přezkoušejte technickou bezpečnost přístroje, např. poškození krytu. Pokud se domníváte, že nadále není možný bezpečný provoz přístroje, postavte jej mimo provoz a zabezpečte jej proti náhodnému použití. Vyjměte z přístroje baterie. Vezměte prosím v potaz, že bezpečný provoz přístroje není možný v následujících případech: přístroj vykazuje viditelné poškození přístroj nefunguje přístroj byl delší dobu skladován v nevhodných podmínkách přístroj byl vystaven velké námaze při přepravě Přístroj nevyžaduje údržbu. Uvnitř výrobku nejsou žádné součásti, které vyžadují přezkoušení či údržbu (až na výměnu baterií, která byla popsána výše). Výrobek čistěte suchou čistou textilií. Při silném znečištění může být textilie navlhčena vlažnou vodou. Dbejte na to, aby se do mechanismu pro ovládání zámku ani do radiového dálkového ovládání nedostala žádná tekutina, došlo by tím ke zničení přístrojů. Nepoužívejte chemické čistící prostředky, mohly by poškodit umělou hmotu pláště přístroje (změna barvy). 22 Hodnota dosahu vysílače uvedená v kapitole Technické údaje udává dosah ve volném prostoru, tzn. při vizuálním spojení mezi vysílačem (radiové dálkové ovládání) a přijímačem (ovládací mechanismus zámku). UPOZORNĚNÍ K MANIPULACI 23 TECHNICKÉ ÚDAJE 24 Respektujte všechna bezpečnostní upozornění v tomto návodu k obsluze! Je zakázáno výrobek otevírat či demontovat (až na výměnu baterií, která byla popsána výše). Uvnitř výrobku nejsou žádné součásti, které vyžadují údržbu. Mimoto zaniká otevřením nebo rozebráním přístroje záruka a zároveň schválení provozu (EU). Pokud dojde k pádu výrobku, byť jen z malé výšky, dochází tím k jeho poškozování. Vysílací frekvence: Modulace: Kódování: Dosah: Zdroj napětí: Mechanismus pro ovládání zámku: Radiové dálkové ovládání: 868,35 MHz AM Systém s proměnlivým kódem až 100 m (ve volném prostoru) 4,5 V = 3 * Mignon (AA); doporučen typ alkaline 3 V = 1 * knoflíková baterie CR2016 Při provozu přístroje se vyvarujte následujících okolních podmínek: - vlhké prostředí či vysoká vlhkost vzduchu - extrémní chlad nebo horko - přímé sluneční záření - prašné prostředí nebo hořlavé plyny, páry nebo rozpouštědla - silné otřesy - silné magnetické pole, které vzniká v okolí strojů či reproduktorů Nikdy nepoužívejte výrobek ihned po přenosu z chladného do teplého prostředí. Vlhkost, která za těchto okolností vzniká kondenzací by mohla výrobek zničit. Provozní doba při průměrně 8 funkčních cyklech za den: Mechanismus pro ovládání zámku: ca. 1 rok (při použití vysoce kvalitních alkaline baterií) Radiové dálkové ovládání: ca. 5 let Provozní teplota: 0 C až +40 C Max. otáčivý moment na klíči: ca. 2 Nm Rozměry (Š x V x H): Vyčkejte s používáním výrobku, dokud se nezahřeje na pokojovou teplotu. To může trvat i několik hodin. Mechanismus pro ovládání zámku: Radiové dálkové ovládání: 62 mm * 120 mm * 57 mm 40 mm * 50 mm * 9 mm Pozor! Mechanismus pro ovládání zámku je namontován v dosahu dětí. Je proto vhodné poučit děti (v závislosti na jejich věku), jak přístroj používat. To platí samozřejmě také pro všechny ostatní osoby, které v bytě žijí. V případě nouze (např. při požáru) musí být zajištěno, aby všechny osoby mohly neprodleně opustit byt! Pokud jsou zamčené dveře je možné je otevřít jak stisknutím horního tlačítka, tak i použitím ovládacího kolečka. Radiové dálkové ovládání obsahuje malé části (knoflíková baterie), které by mohly spolknout děti. Proto nesmí přijít ovládání do rukou dětem. Tento návod k použití je publikace firmy Conrad Electronics. Návod odpovídá technickému stavu při tisku. Změny vyhrazeny! 1/2007 Kol
