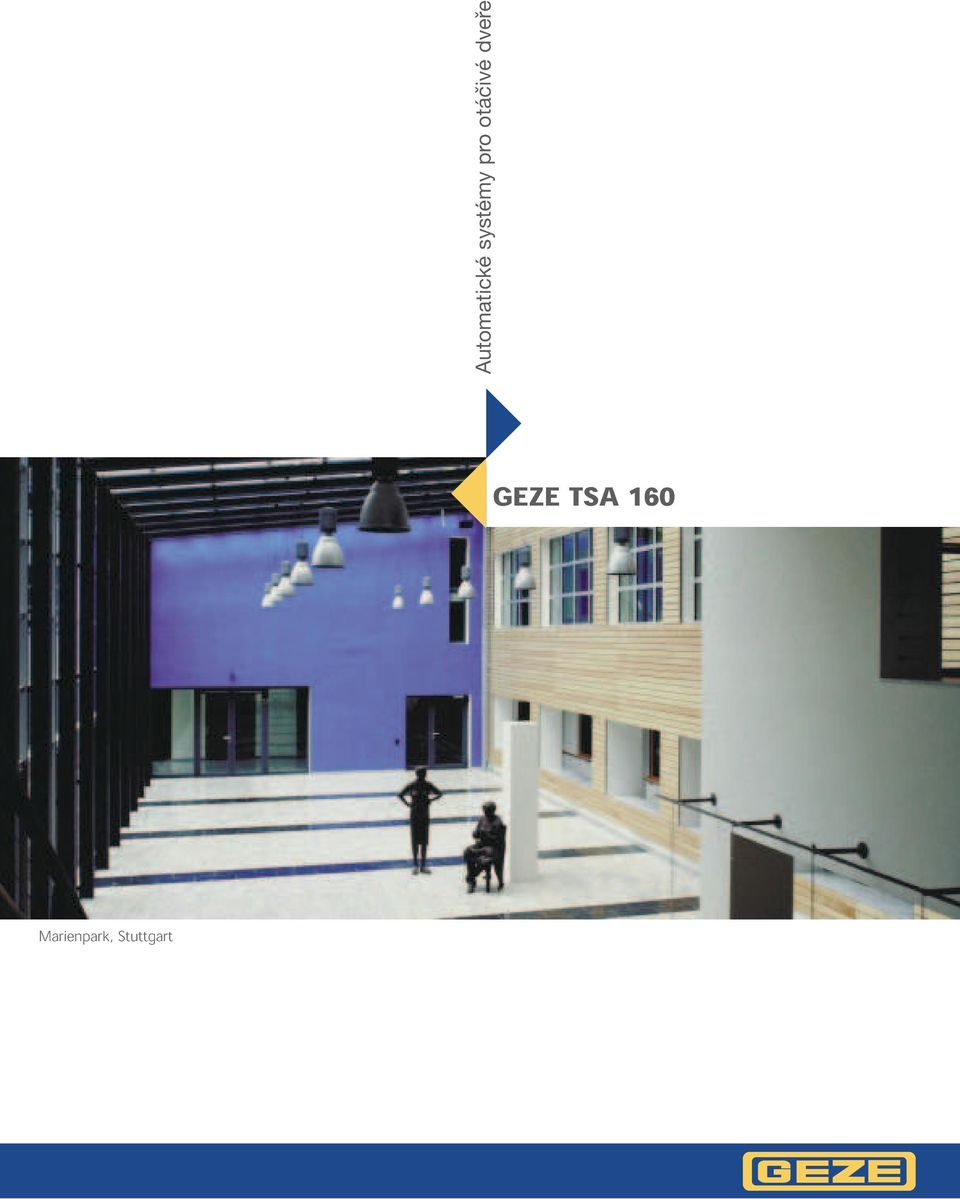

1 Automatické systémy pro otáč ivé dveře TSA 160 Marienpark, Stuttgart

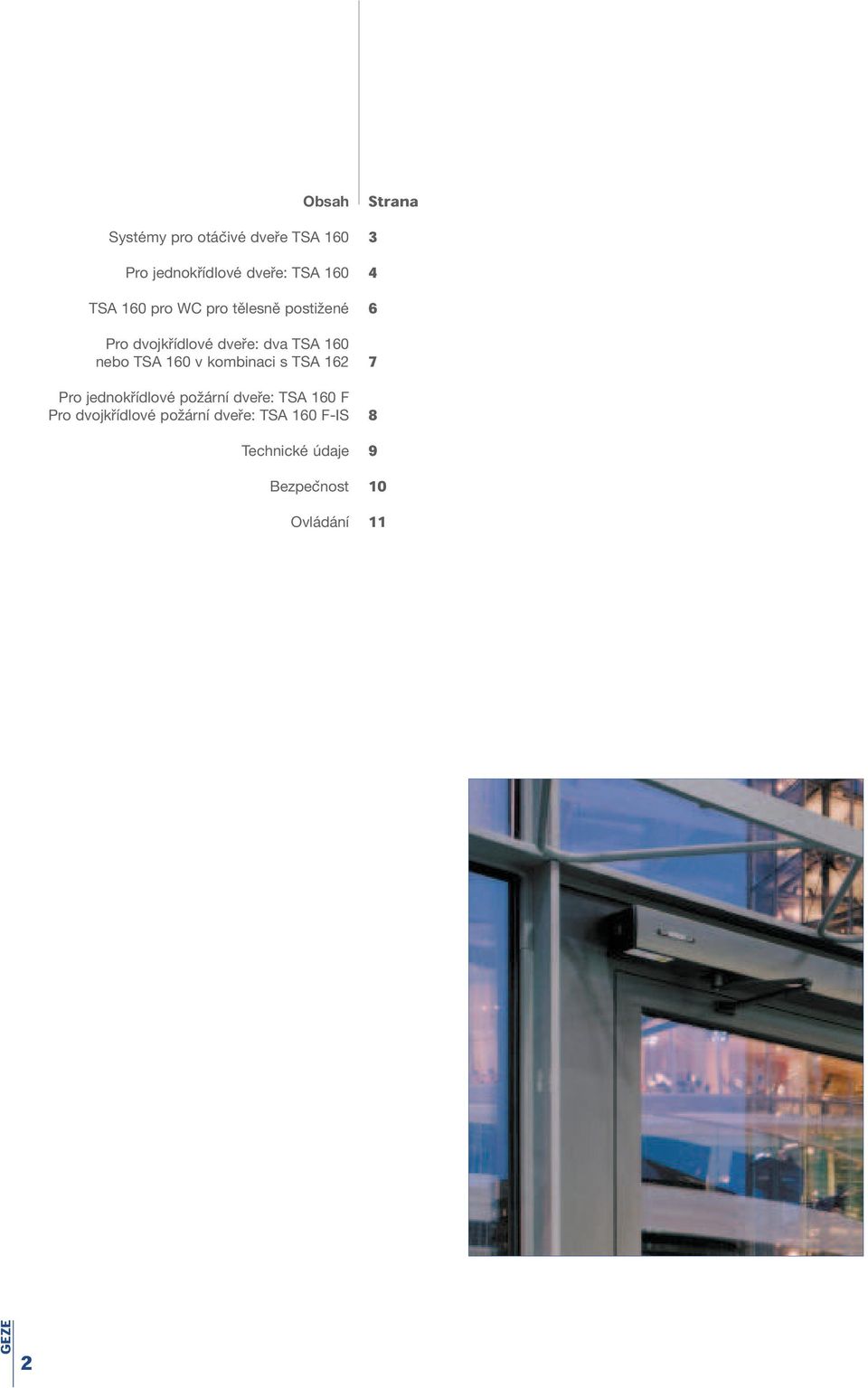

2 2 Obsah Systémy pro otáč ivé dveře TSA 160 Pro jednokřídlové dveře: TSA 160 TSA 160 pro WC pro tělesně postižené Pro dvojkřídlové dveře: dva TSA 160 nebo TSA 160 v kombinaci s TSA 162 Pro jednokřídlové požární dveře: TSA 160 F Pro dvojkřídlové požární dveře: TSA 160 F-IS Technické údaje Bezpeč nost Ovládání Strana

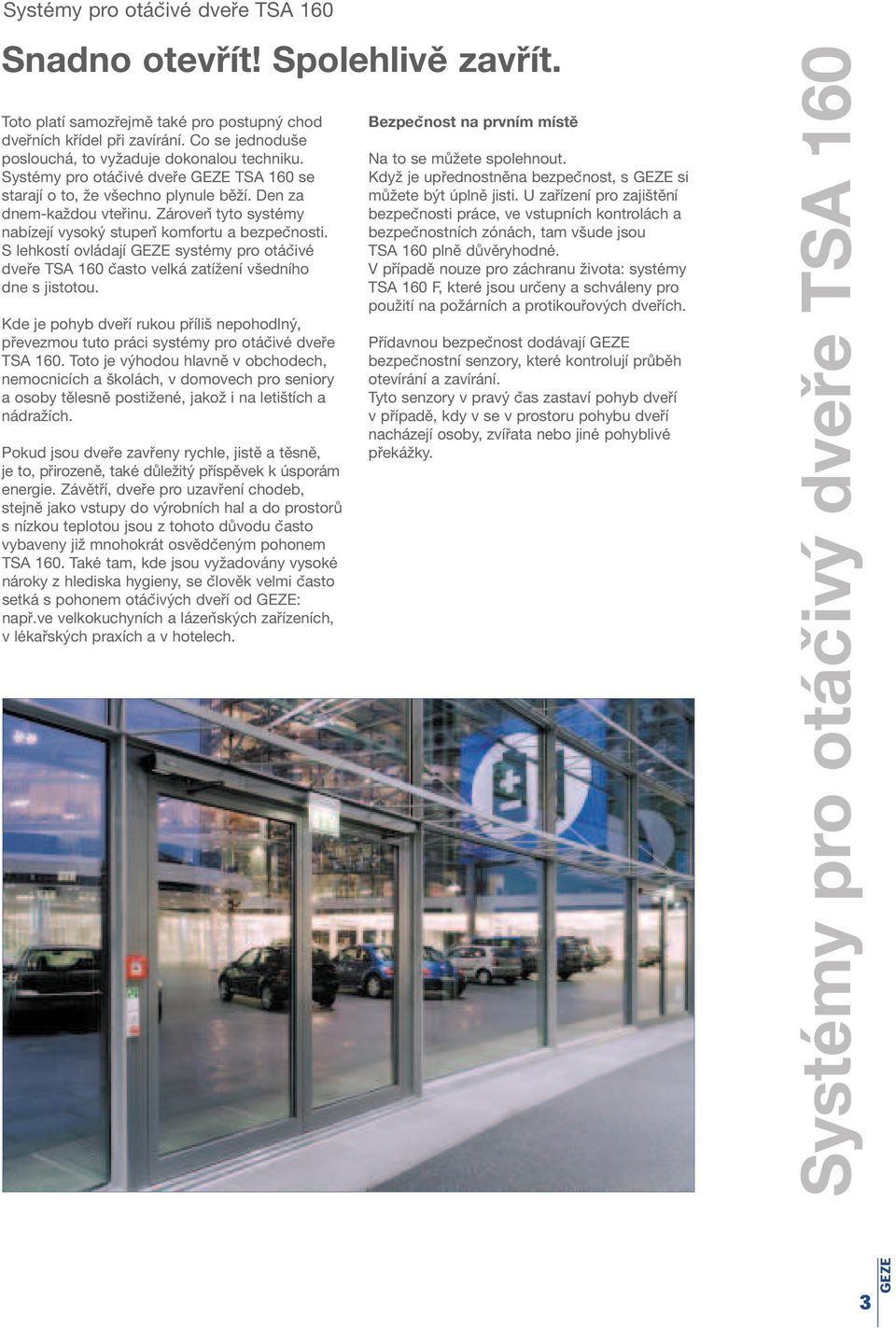

3 Systémy pro otáč ivé dveře TSA 160 Snadno otevřít! Spolehlivě zavřít. Toto platí samozřejmě také pro postupný chod dveřních křídel při zavírání. Co se jednoduše poslouchá, to vyžaduje dokonalou techniku. Systémy pro otáč ivé dveře TSA 160 se starají o to, že všechno plynule běží. Den za dnem-každou vteřinu. Zároveň tyto systémy nabízejí vysoký stupenˇ komfortu a bezpeč nosti. S lehkostí ovládají systémy pro otáč ivé dveře TSA 160 č asto velká zatížení všedního dne s jistotou. Kde je pohyb dveří rukou příliš nepohodlný, převezmou tuto práci systémy pro otáč ivé dveře TSA 160. Toto je výhodou hlavně v obchodech, nemocnicích a školách, v domovech pro seniory a osoby tělesně postižené, jakož i na letištích a nádražích. Pokud jsou dveře zavřeny rychle, jistě a těsně, je to, přirozeně, také důležitý příspěvek k úsporám energie. Závětří, dveře pro uzavření chodeb, stejně jako vstupy do výrobních hal a do prostorů s nízkou teplotou jsou z tohoto důvodu č asto vybaveny již mnohokrát osvědč eným pohonem TSA 160. Také tam, kde jsou vyžadovány vysoké nároky z hlediska hygieny, se č lověk velmi č asto setká s pohonem otáč ivých dveří od : např.ve velkokuchyních a lázeň ských zařízeních, v lékařských praxích a v hotelech. Bezpecˇ nost na prvním místě Na to se můžete spolehnout. Když je upřednostněna bezpeč nost, s si můžete být úplně jisti. U zařízení pro zajištění bezpeč nosti práce, ve vstupních kontrolách a bezpeč nostních zónách, tam všude jsou TSA 160 plně důvěryhodné. V případě nouze pro záchranu života: systémy TSA 160 F, které jsou urč eny a schváleny pro použití na požárních a protikouřových dveřích. Přídavnou bezpeč nost dodávají bezpeč nostní senzory, které kontrolují průběh otevírání a zavírání. Tyto senzory v pravý č as zastaví pohyb dveří v případě, kdy v se v prostoru pohybu dveří nacházejí osoby, zvířata nebo jiné pohyblivé překážky. Systémy pro otácˇ ivý dveře TSA 160 3

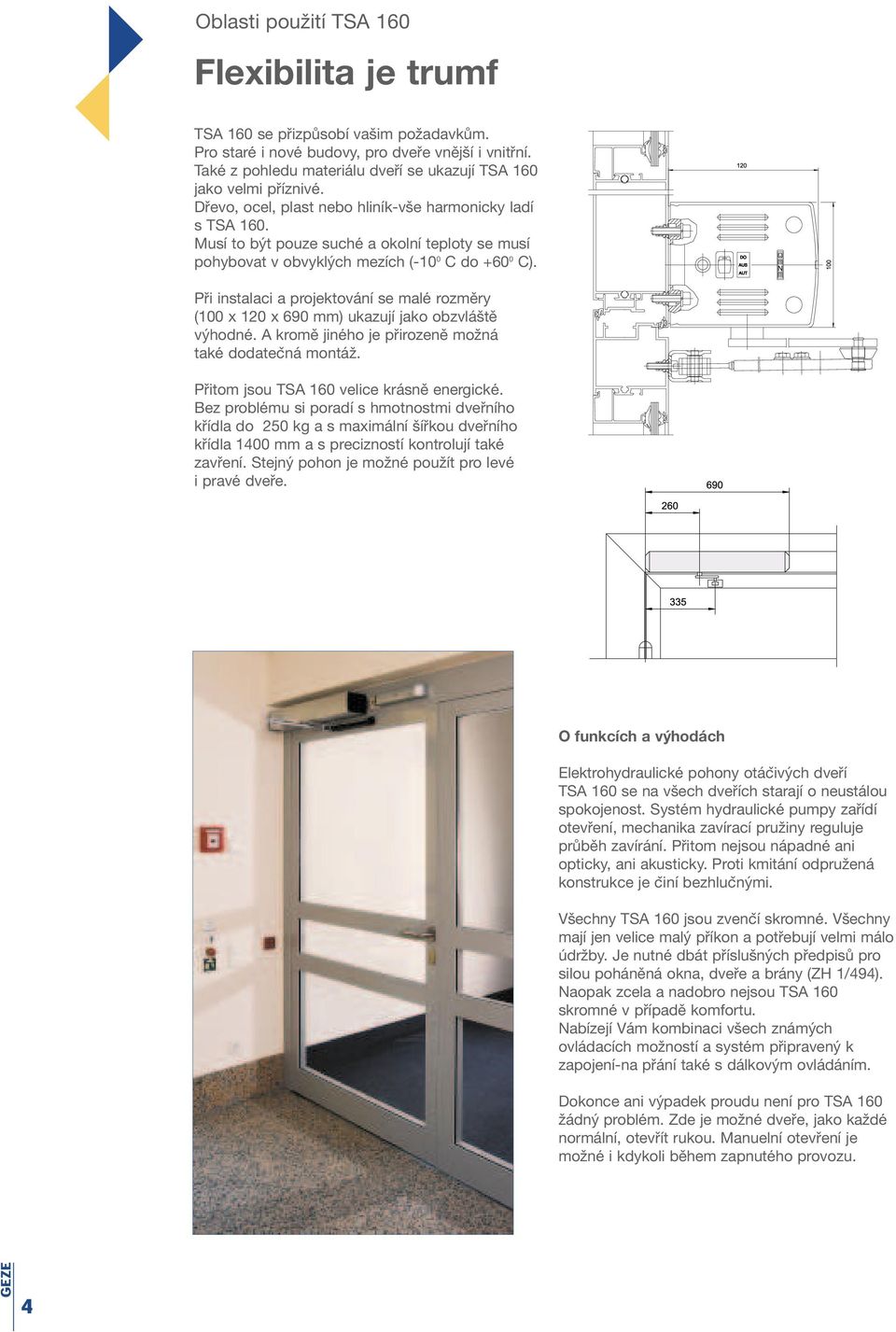

4 4 Oblasti použití TSA 160 Flexibilita je trumf TSA 160 se přizpůsobí vašim požadavkům. Pro staré i nové budovy, pro dveře vnější i vnitřní. Také z pohledu materiálu dveří se ukazují TSA 160 jako velmi příznivé. Dřevo, ocel, plast nebo hliník-vše harmonicky ladí s TSA 160. Musí to být pouze suché a okolní teploty se musí pohybovat v obvyklých mezích (-10 0 C do C). Při instalaci a projektování se malé rozměry (100 x 120 x 690 mm) ukazují jako obzvláště výhodné. A kromě jiného je přirozeně možná také dodateč ná montáž. Přitom jsou TSA 160 velice krásně energické. Bez problému si poradí s hmotnostmi dveřního křídla do 250 kg a s maximální šířkou dveřního křídla 1400 mm a s precizností kontrolují také zavření. Stejný pohon je možné použít pro levé i pravé dveře. O funkcích a výhodách Elektrohydraulické pohony otáč ivých dveří TSA 160 se na všech dveřích starají o neustálou spokojenost. Systém hydraulické pumpy zařídí otevření, mechanika zavírací pružiny reguluje průběh zavírání. Přitom nejsou nápadné ani opticky, ani akusticky. Proti kmitání odpružená konstrukce je č iní bezhluč nými. Všechny TSA 160 jsou zvenč í skromné. Všechny mají jen velice malý příkon a potřebují velmi málo údržby. Je nutné dbát příslušných předpisů pro silou poháněná okna, dveře a brány (ZH 1/494). Naopak zcela a nadobro nejsou TSA 160 skromné v případě komfortu. Nabízejí Vám kombinaci všech známých ovládacích možností a systém připravený k zapojení-na přání také s dálkovým ovládáním. Dokonce ani výpadek proudu není pro TSA 160 žádný problém. Zde je možné dveře, jako každé normální, otevřít rukou. Manuelní otevření je možné i kdykoli během zapnutého provozu.

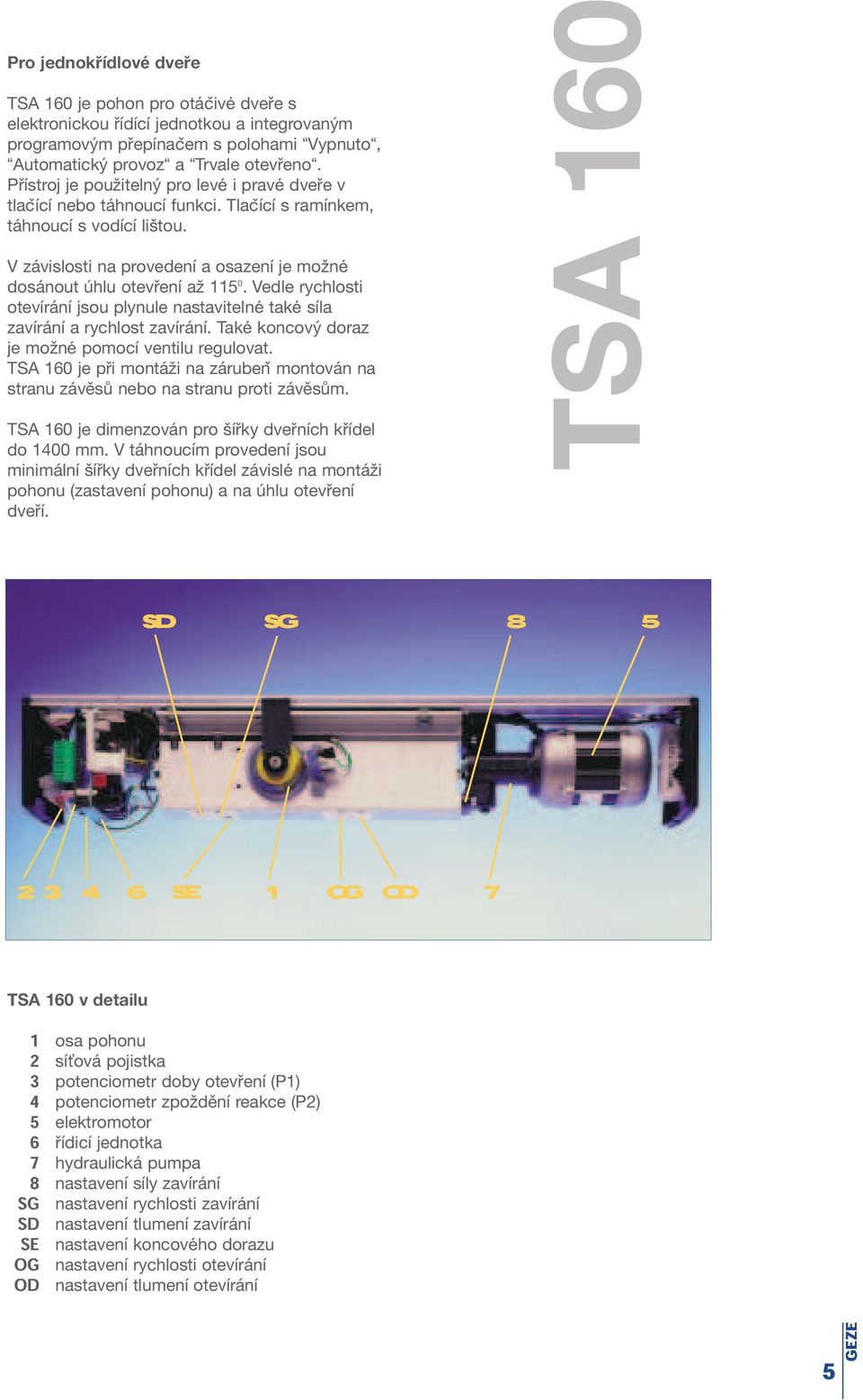

5 Pro jednokřídlové dveře TSA 160 je pohon pro otáč ivé dveře s elektronickou řídící jednotkou a integrovaným programovým přepínač em s polohami Vypnuto, Automatický provoz a Trvale otevřeno. Přístroj je použitelný pro levé i pravé dveře v tlač ící nebo táhnoucí funkci. Tlač ící s ramínkem, táhnoucí s vodící lištou. V závislosti na provedení a osazení je možné dosánout úhlu otevření až Vedle rychlosti otevírání jsou plynule nastavitelné také síla zavírání a rychlost zavírání. Také koncový doraz je možné pomocí ventilu regulovat. TSA 160 je při montáži na zárubeň montován na stranu závěsů nebo na stranu proti závěsům. TSA 160 je dimenzován pro šířky dveřních křídel do 1400 mm. V táhnoucím provedení jsou minimální šířky dveřních křídel závislé na montáži pohonu (zastavení pohonu) a na úhlu otevření dveří. TSA 160 SD SG SE 1 OG OD 7 TSA 160 v detailu 1 osa pohonu 2 síņová pojistka 3 potenciometr doby otevření (P1) 4 potenciometr zpoždění reakce (P2) 5 elektromotor 6 řídicí jednotka 7 hydraulická pumpa 8 nastavení síly zavírání SG nastavení rychlosti zavírání SD nastavení tlumení zavírání SE nastavení koncového dorazu OG nastavení rychlosti otevírání OD nastavení tlumení otevírání 5

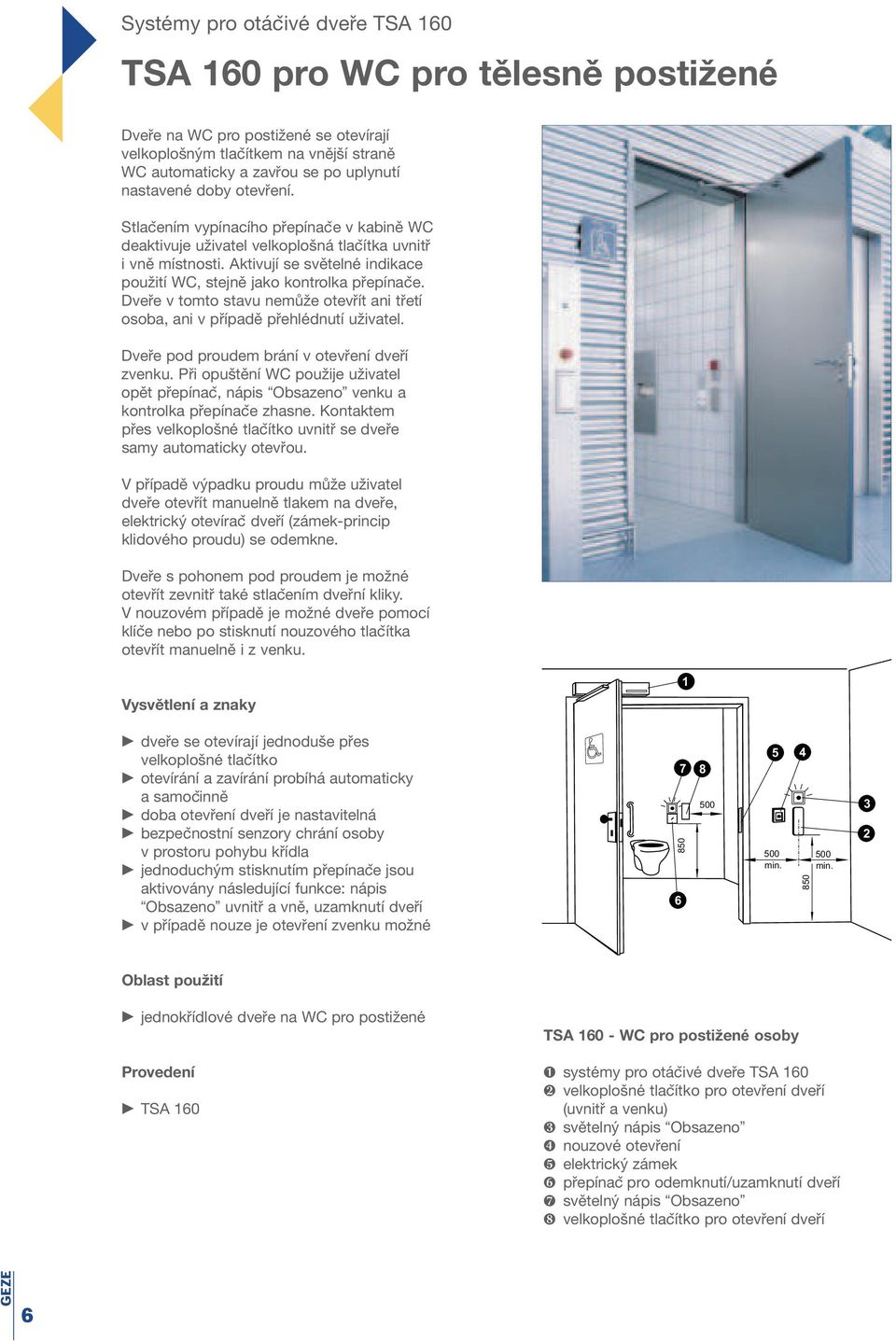

6 Systémy pro otáč ivé dveře TSA 160 TSA 160 pro WC pro tělesně postižené Dveře na WC pro postižené se otevírají velkoplošným tlač ítkem na vnější straně WC automaticky a zavřou se po uplynutí nastavené doby otevření. Stlač ením vypínacího přepínač e v kabině WC deaktivuje uživatel velkoplošná tlač ítka uvnitř i vně místnosti. Aktivují se světelné indikace použití WC, stejně jako kontrolka přepínač e. Dveře v tomto stavu nemůže otevřít ani třetí osoba, ani v případě přehlédnutí uživatel. Dveře pod proudem brání v otevření dveří zvenku. Při opuštění WC použije uživatel opět přepínač, nápis Obsazeno venku a kontrolka přepínač e zhasne. Kontaktem přes velkoplošné tlač ítko uvnitř se dveře samy automaticky otevřou. V případě výpadku proudu může uživatel dveře otevřít manuelně tlakem na dveře, elektrický otevírač dveří (zámek-princip klidového proudu) se odemkne. Dveře s pohonem pod proudem je možné otevřít zevnitř také stlač ením dveřní kliky. V nouzovém případě je možné dveře pomocí klíč e nebo po stisknutí nouzového tlač ítka otevřít manuelně i z venku. 1 Vysvětlení a znaky dveře se otevírají jednoduše přes velkoplošné tlač ítko otevírání a zavírání probíhá automaticky a samoč inně doba otevření dveří je nastavitelná bezpeč nostní senzory chrání osoby v prostoru pohybu křídla jednoduchým stisknutím přepínač e jsou aktivovány následující funkce: nápis Obsazeno uvnitř a vně, uzamknutí dveří v případě nouze je otevření zvenku možné min min. 3 2 Oblast použití jednokřídlové dveře na WC pro postižené Provedení TSA 160 TSA WC pro postižené osoby ➊ systémy pro otáč ivé dveře TSA 160 ❷ velkoplošné tlač ítko pro otevření dveří (uvnitř a venku) ❸ světelný nápis Obsazeno ❹ nouzové otevření ❺ elektrický zámek ❻ přepínač pro odemknutí/uzamknutí dveří ❼ světelný nápis Obsazeno ❽ velkoplošné tlač ítko pro otevření dveří 6

7 TSA 160 IS, TSA 160 / TSA 162 Dobře kombinováno Pro dvojkřídlové dveře Vám systémy TSA 160 v zásadě nabízejí tři různé možnosti. Přejete-li si integrovaný postupný chod křídel při zavírání, tak, jak je u požárních dveří požadováno, potom jste s TSA 160 F-IS na správné adrese. Díky společ nému mezikrytu není nutné provádět žádné úpravy na zárubni. Velkou výhodou je, že nároky na přípravu stavby z pohledu kabeláže nejsou větší než při jednom pohonu pro jednokřídlové dveře. Alternativně je možné použít separátně pohony obou křídel, které budou spojeny společ ným mezikrytem. Zde perfektně spolupracují dva TSA 160. Nebo zvolíte cenově výhodnou variantu: jeden TSA 160 v kombinaci s jedním TSA 162 pracujícím v podřízeném systému, kdy TSA 162 běží v závislosti na spolehlivě řídícím TSA 160. TSA 162 je možné kdykoli vyměnit za TSA 160. TSA 160 IS 7

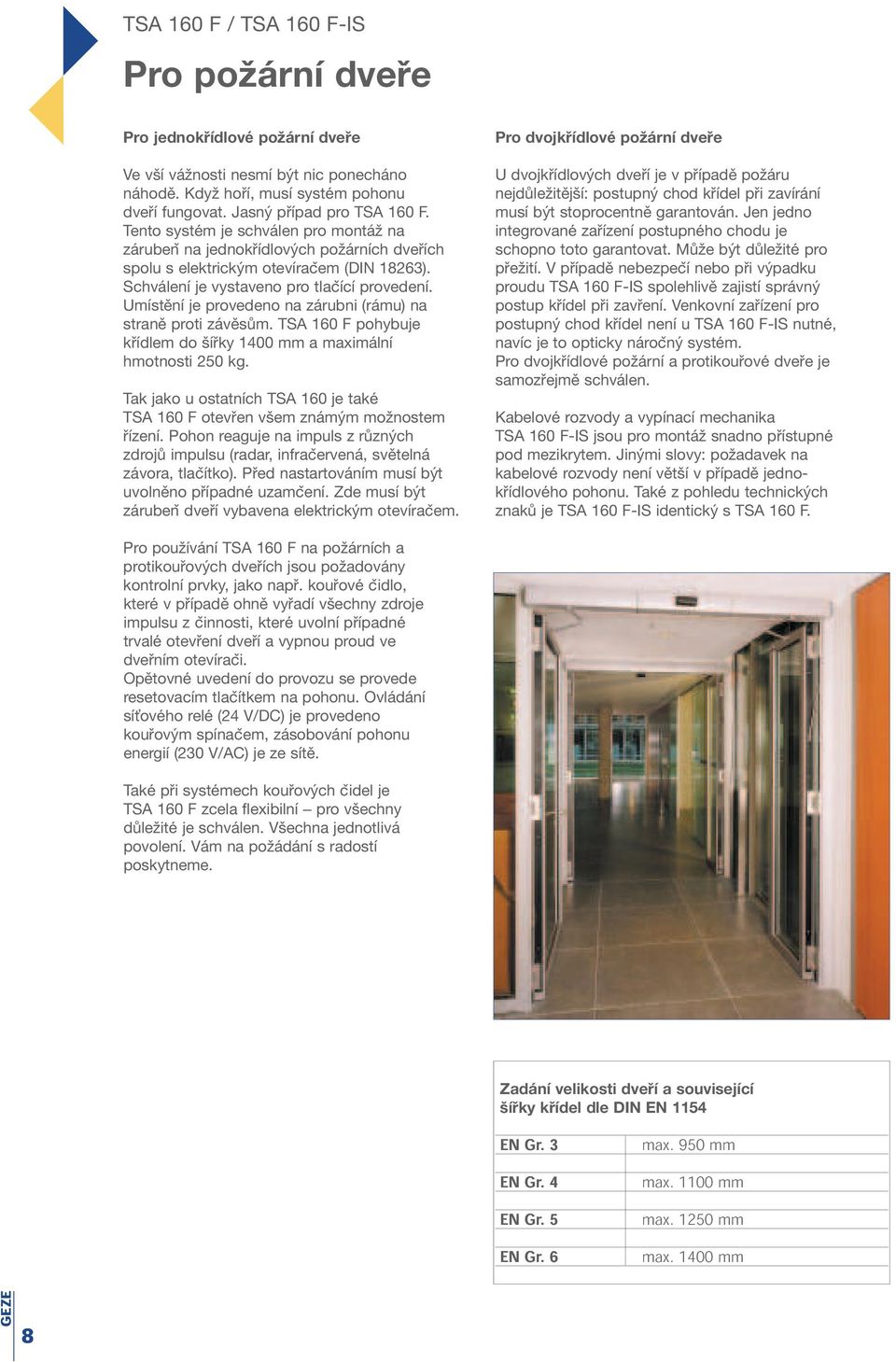

8 TSA 160 F / TSA 160 F-IS Pro požární dveře Pro jednokřídlové požární dveře Ve vší vážnosti nesmí být nic ponecháno náhodě. Když hoří, musí systém pohonu dveří fungovat. Jasný případ pro TSA 160 F. Tento systém je schválen pro montáž na zárubeň na jednokřídlových požárních dveřích spolu s elektrickým otevírač em (DIN 18263). Schválení je vystaveno pro tlač ící provedení. Umístění je provedeno na zárubni (rámu) na straně proti závěsům. TSA 160 F pohybuje křídlem do šířky 1400 mm a maximální hmotnosti 250 kg. Tak jako u ostatních TSA 160 je také TSA 160 F otevřen všem známým možnostem řízení. Pohon reaguje na impuls z různých zdrojů impulsu (radar, infrač ervená, světelná závora, tlač ítko). Před nastartováním musí být uvolněno případné uzamč ení. Zde musí být zárubenˇ dveří vybavena elektrickým otevírač em. Pro dvojkřídlové požární dveře U dvojkřídlových dveří je v případě požáru nejdůležitější: postupný chod křídel při zavírání musí být stoprocentně garantován. Jen jedno integrované zařízení postupného chodu je schopno toto garantovat. Může být důležité pro přežití. V případě nebezpeč í nebo při výpadku proudu TSA 160 F-IS spolehlivě zajistí správný postup křídel při zavření. Venkovní zařízení pro postupný chod křídel není u TSA 160 F-IS nutné, navíc je to opticky nároč ný systém. Pro dvojkřídlové požární a protikouřové dveře je samozřejmě schválen. Kabelové rozvody a vypínací mechanika TSA 160 F-IS jsou pro montáž snadno přístupné pod mezikrytem. Jinými slovy: požadavek na kabelové rozvody není větší v případě jednokřídlového pohonu. Také z pohledu technických znaků je TSA 160 F-IS identický s TSA 160 F. Pro používání TSA 160 F na požárních a protikouřových dveřích jsou požadovány kontrolní prvky, jako např. kouřové č idlo, které v případě ohně vyřadí všechny zdroje impulsu z č innosti, které uvolní případné trvalé otevření dveří a vypnou proud ve dveřním otevírač i. Opětovné uvedení do provozu se provede resetovacím tlač ítkem na pohonu. Ovládání síņového relé (24 V/DC) je provedeno kouřovým spínač em, zásobování pohonu energií (230 V/AC) je ze sítě. Také při systémech kouřových č idel je TSA 160 F zcela flexibilní pro všechny důležité je schválen. Všechna jednotlivá povolení. Vám na požádání s radostí poskytneme. 8 Zadání velikosti dveří a související šířky křídel dle DIN EN 1154 EN Gr. 3 EN Gr. 4 EN Gr. 5 EN Gr. 6 max. 950 mm max mm max mm max mm

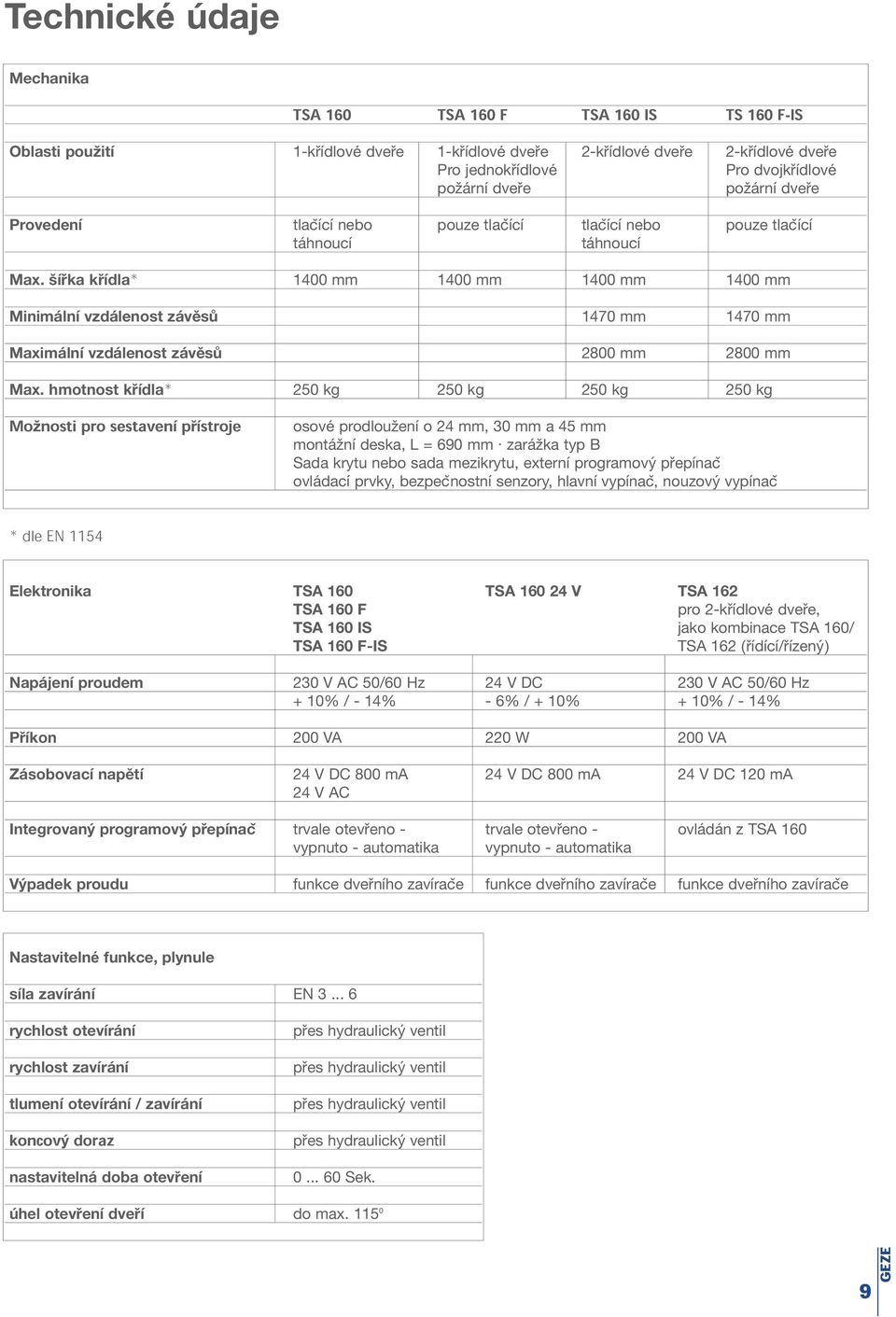

9 Technické údaje Mechanika TSA 160 TSA 160 F TSA 160 IS TS 160 F-IS Oblasti použití 1-křídlové dveře 1-křídlové dveře 2-křídlové dveře 2-křídlové dveře Pro jednokřídlové Pro dvojkřídlové požární dveře požární dveře Provedení tlač ící nebo pouze tlač ící tlač ící nebo pouze tlač ící táhnoucí táhnoucí Max. šířka křídla* 1400 mm 1400 mm 1400 mm 1400 mm Minimální vzdálenost závěsů 1470 mm 1470 mm Maximální vzdálenost závěsů 2800 mm 2800 mm Možnosti pro sestavenípřístroje Max. hmotnost křídla* 250 kg 250 kg 250 kg 250 kg * dle EN 1154 osové prodloužení o 24 mm, 30 mm a 45 mm montážní deska, L = 690 mm zarážka typ B Sada krytu nebo sada mezikrytu, externí programový přepínač ovládací prvky, bezpeč nostní senzory, hlavní vypínač, nouzový vypínač Elektronika TSA 160 TSA V TSA 162 TSA 160 F pro 2-křídlové dveře, TSA 160 IS jako kombinace TSA 160/ TSA 160 F-IS TSA 162 (řídící/řízený) Napájení proudem 230 V AC 50/60 Hz 24 V DC 230 V AC 50/60 Hz + 10% / - 14% - 6% / + 10% + 10% / - 14% Příkon 200 VA 220 W 200 VA Zásobovací napětí 24 V DC 800 ma 24 V DC 800 ma 24 V DC 120 ma 24 V AC Integrovaný programový přepínacˇ trvale otevřeno - trvale otevřeno - ovládán z TSA 160 vypnuto - automatika vypnuto - automatika Výpadek proudu funkce dveřního zavírač e funkce dveřního zavírač e funkce dveřního zavírač e Nastavitelné funkce, plynule síla zavírání EN rychlost otevírání rychlost zavírání tlumení otevírání / zavírání koncový doraz nastavitelná doba otevření přes hydraulický ventil přes hydraulický ventil přes hydraulický ventil přes hydraulický ventil Sek. úhel otevření dveří do max

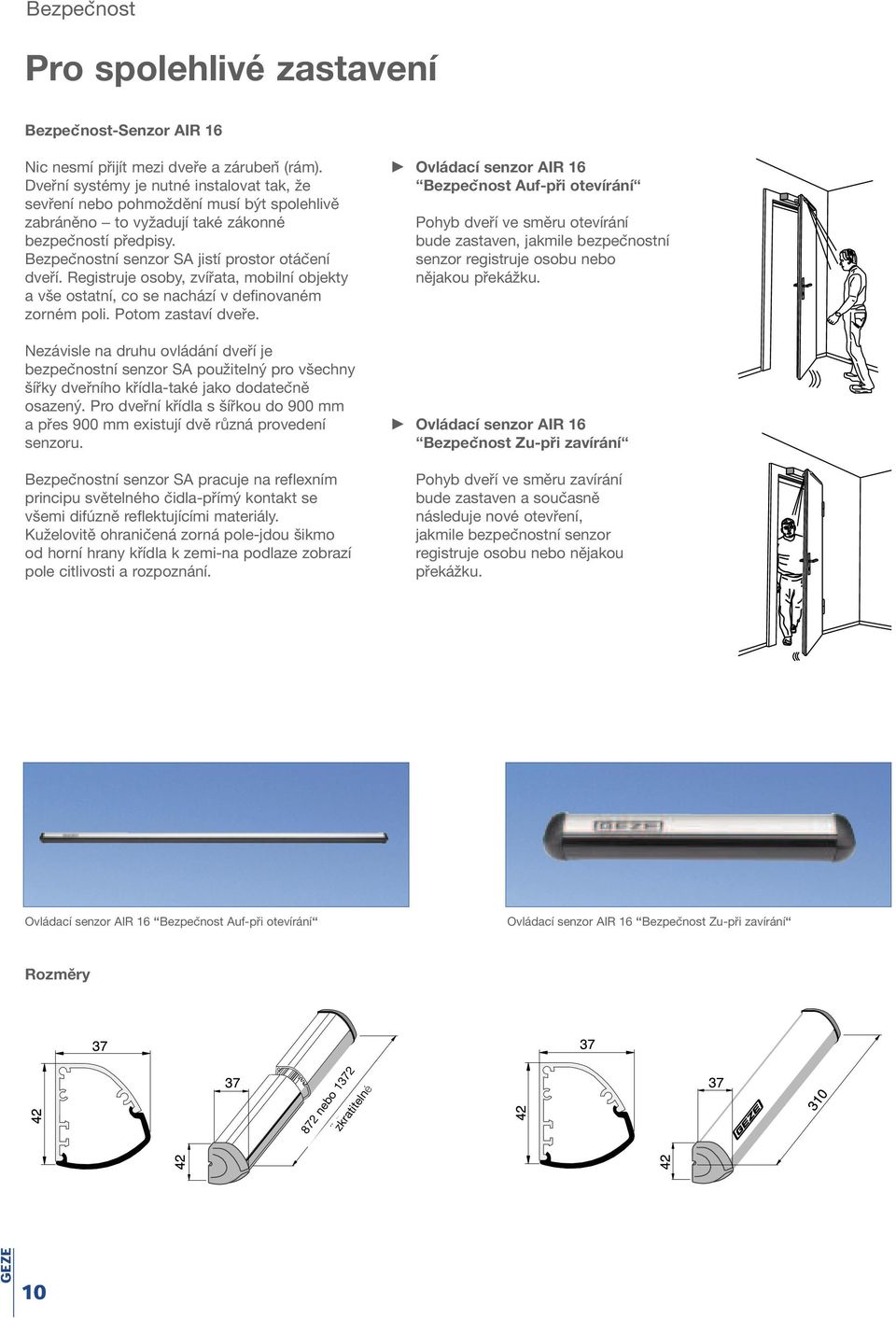

10 10 Bezpeč nost Pro spolehlivé zastavení Bezpecˇ nost-senzor AIR 16 Nic nesmí přijít mezi dveře a zárubeň (rám). Dveřní systémy je nutné instalovat tak, že sevření nebo pohmoždění musí být spolehlivě zabráněno to vyžadují také zákonné bezpeč ností předpisy. Bezpeč nostní senzor SA jistí prostor otáč ení dveří. Registruje osoby, zvířata, mobilní objekty a vše ostatní, co se nachází v definovaném zorném poli. Potom zastaví dveře. Nezávisle na druhu ovládání dveří je bezpeč nostní senzor SA použitelný pro všechny šířky dveřního křídla-také jako dodateč ně osazený. Pro dveřní křídla s šířkou do 900 mm a přes 900 mm existují dvě různá provedení senzoru. Bezpeč nostní senzor SA pracuje na reflexním principu světelného č idla-přímý kontakt se všemi difúzně reflektujícími materiály. Kuželovitě ohranič ená zorná pole-jdou šikmo od horní hrany křídla k zemi-na podlaze zobrazí pole citlivosti a rozpoznání. Ovládací senzor AIR 16 Bezpecˇ nost Auf-při otevírání Pohyb dveří ve směru otevírání bude zastaven, jakmile bezpeč nostní senzor registruje osobu nebo nějakou překážku. Ovládací senzor AIR 16 Bezpecˇ nost Zu-při zavírání Pohyb dveří ve směru zavírání bude zastaven a souč asně následuje nové otevření, jakmile bezpeč nostní senzor registruje osobu nebo nějakou překážku. Ovládací senzor AIR 16 Bezpeč nost Auf-při otevírání Ovládací senzor AIR 16 Bezpeč nost Zu-při zavírání Rozměry 872 nebo 1372 zkratitelné

11 Ovládání Zdroje impulsu pro pohon Ovládácí prvky Přicházíme k použití. Když dveřmi, například, projíždí vozík s nemocným, je nutné projít s nosítky, nebo je nutné, aby osoba prošla s neskladným předmětem, pak toto má za důsledek volbu optimálního ovládacího prvku. Nastavte ovládání jednoduše tak, aby vždy bylo možné projít dveřmi normálním tempem chůze. Například ovládací senzor. Leží na protilehlé straně dveří proti bezpeč nostnímu senzoru a v tomto případě šetří jeden ovládací prvek pro montáž na podhled nebo stěnu. Systémy pohonů TSA 160 mohou být elektronicky ovládány všemi známými možnostmi: radarové pohybové č idlo aktivní infrač ervené pohybové č idlo (AIB) radarové pohybové č idlo radarové pohybové č idlo s rozpoznáním směru pohybu klíč ový spínač TÜR AUF táhlový spínač podlahový kontaktní spínač velkoplošné tlač ítko tlač ítko plošné tlač ítko kontaktní práh dálkové ovládání ovládací senzor kódová karta fotobuň ka ruč ní vysílač 11

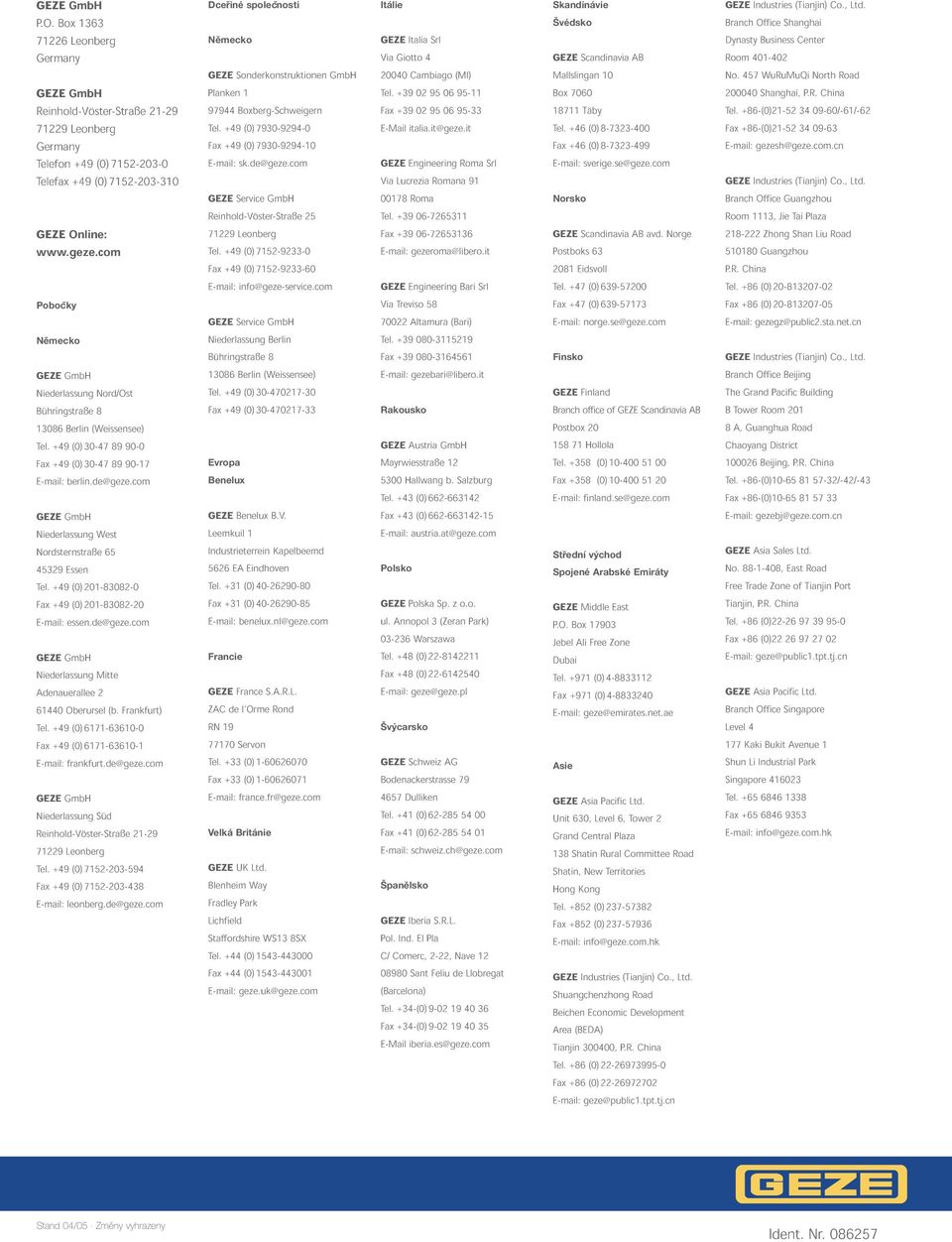

12 GmbH P.O. Box Leonberg Germany GmbH Reinhold-Vöster-Straße Leonberg Germany Telefon +49 (0) Telefax +49 (0) Online: Pobocˇ ky Německo GmbH Niederlassung Nord/Ost Bühringstraße Berlin (Weissensee) Tel. +49 (0) Fax +49 (0) berlin.de@geze.com GmbH Niederlassung West Nordsternstraße Essen Tel. +49 (0) Fax +49 (0) essen.de@geze.com GmbH Niederlassung Mitte Adenauerallee Oberursel (b. Frankfurt) Tel. +49 (0) Fax +49 (0) frankfurt.de@geze.com GmbH Niederlassung Süd Reinhold-Vöster-Straße Leonberg Tel. +49 (0) Fax +49 (0) leonberg.de@geze.com Dceřiné spolecˇ nosti Německo Sonderkonstruktionen GmbH Planken Boxberg-Schweigern Tel. +49 (0) Fax +49 (0) sk.de@geze.com Service GmbH Reinhold-Vöster-Straße Leonberg Tel. +49 (0) Fax +49 (0) info@geze-service.com Service GmbH Niederlassung Berlin Bühringstraße Berlin (Weissensee) Tel. +49 (0) Fax +49 (0) Evropa Benelux Benelux B.V. Leemkuil 1 Industrieterrein Kapelbeemd 5626 EAEindhoven Tel. +31 (0) Fax +31 (0) benelux.nl@geze.com Francie France S.A.R.L. ZAC de l Orme Rond RN Servon Tel. +33 (0) Fax +33 (0) france.fr@geze.com Velká Británie UK Ltd. Blenheim Way Fradley Park Lichfield Staffordshire WS13 8SX Tel. +44 (0) Fax +44 (0) geze.uk@geze.com Itálie Italia Srl Via Giotto Cambiago (MI) Tel Fax italia.it@geze.it Engineering Roma Srl Via Lucrezia Romana Roma Tel Fax gezeroma@libero.it Engineering Bari Srl Via Treviso Altamura (Bari) Tel Fax gezebari@libero.it Rakousko Austria GmbH Mayrwiesstraße Hallwang b. Salzburg Tel. +43 (0) Fax +43 (0) austria.at@geze.com Polsko Polska Sp. z o.o. ul. Annopol 3 (Zeran Park) Warszawa Tel. +48 (0) Fax +48 (0) geze@geze.pl Švýcarsko Schweiz AG Bodenackerstrasse Dulliken Tel. +41 (0) Fax +41 (0) schweiz.ch@geze.com Španělsko Iberia S.R.L. Pol. Ind. El Pla C/ Comerc, 2-22, Nave Sant Feliu de Llobregat (Barcelona) Tel. +34-(0) Fax +34-(0) iberia.es@geze.com Skandinávie Švédsko Scandinavia AB Mallslingan 10 Box Täby Tel. +46 (0) Fax +46 (0) sverige.se@geze.com Norsko Scandinavia AB avd. Norge Postboks Eidsvoll Tel. +47 (0) Fax +47 (0) norge.se@geze.com Finsko Finland Branch office of Scandinavia AB Postbox Hollola Tel (0) Fax +358 (0) finland.se@geze.com Střední východ Spojené Arabské Emiráty Middle East P.O. Box Jebel Ali Free Zone Dubai Tel (0) Fax +971 (0) geze@emirates.net.ae Asie Asia Pacific Ltd. Unit 630, Level 6, Tower 2 Grand Central Plaza 138 Shatin Rural Committee Road Shatin, New Territories Hong Kong Tel (0) Fax +852 (0) info@geze.com.hk Industries(Tianjin) Co., Ltd. Shuangchenzhong Road Beichen Economic Development Area (BEDA) Tianjin , P.R. China Tel. +86 (0) Fax +86 (0) geze@public1.tpt.tj.cn Industries (Tianjin) Co., Ltd. Branch Office Shanghai Dynasty Business Center Room No. 457 WuRuMuQi North Road Shanghai, P.R. China Tel. +86-(0) /-61/-62 Fax +86-(0) gezesh@geze.com.cn Industries (Tianjin) Co., Ltd. Branch Office Guangzhou Room 1113, Jie Tai Plaza Zhong Shan Liu Road Guangzhou P.R. China Tel. +86 (0) Fax +86 (0) gezegz@public2.sta.net.cn Industries (Tianjin) Co., Ltd. Branch Office Beijing The Grand Pacific Building B Tower Room A, Guanghua Road Chaoyang District Beijing, P.R. China Tel. +86-(0) /-42/-43 Fax +86-(0) gezebj@geze.com.cn Asia Sales Ltd. No , East Road Free Trade Zone of Tianjin Port Tianjin, P.R. China Tel. +86 (0) Fax +86 (0) geze@public1.tpt.tj.cn Asia Pacific Ltd. Branch Office Singapore Level Kaki Bukit Avenue 1 Shun Li Industrial Park Singapore Tel Fax info@geze.com.hk Stand 04/05 Změny vyhrazeny Ident. Nr
