1 SNMP Object Identifier APLIKAC NÍ PR ÍRUC KA

2 POUŽITÉ SYMBOLY Použité symboly Nebezpečí důležité upozornění, které může mít vliv na bezpečí osoby nebo funkčnost přístroje. Pozor upozornění na možné problémy, kterým může dojít ve specifických případech. Informace, poznámka informace, které obsahují užitečné rady, nebo zajímavé poznámky. Příklad ukázka použití daných funkcí, přikazů či skritpů. Conel s.r.o., Sokolská 71, Ústi nad Orlicí, Česká Republika Příručka byla vydána v ČR, 27. srpna 2014 i

3 OBSAH Obsah 1 Základní vlastnosti Stromová struktura System Interfaces IP ICMP TCP UDP Conel strom Products Protocols XC-CNT M-BUS I/O vstupy a výstupy Status Mobile Mobile MobileToday MobileYesterday MobileThisWeek MobileLastWeek MobileThisPeriod MobileLastPeriod Info GPS OID posílané v trapu 16 4 Příklad nastavení a vyčtení SNMP 17 ii

4 SEZNAM OBRÁZKŮ Seznam obrázků 1 Základní struktura OID strom firmy Conel Příklad SNMP konfigurace Příklad MIB prohlížeče iii

5 SEZNAM TABULEK Seznam tabulek 1 Základní skupiny System Interfaces IP ICMP TCP UDP Products OID OID pro XC-CNT OID pro M-BUS OID pro I/O vstupy a výstupy Status OID Mobile OID Mobile Technology hodnoty MobileToday OID Info OID GPS OID iv

6 1. ZÁKLADNÍ VLASTNOSTI 1. Základní vlastnosti OID (Object Identifier) je označení pro číselný identifikátor, díky kterému je každá hodnota v SNMP jednoznačně identifikována. OID je tvořeno posloupností čísel oddělených tečkou. Tvar každého OID je dán hodnotou identifikátoru nadřazeného prvku, jež je doplněna o tečku a aktuální číslo. Je tedy patrné, že vzniká stromová struktura. Ta je ukládána do MIB databází (Management Information Base), které obsahují také jména a popisy jednotlivých číselných identifikátorů. 1.1 Stromová struktura Na následujícím obrázku je znázorněna základní stromová struktura, na jejímž základě jednotlivá OID vznikají: Obrázek 1: Základní struktura 1

7 1. ZÁKLADNÍ VLASTNOSTI Položka mgmt se ve standardní MIB tabulce dále dělí na tyto skupiny: OID Jméno skupiny Poznámka system Více lze nalézt v sekci interfaces Více lze nalézt v sekci at Není podporováno routery Conel ip Více lze nalézt v sekci icmp Více lze nalézt v sekci tcp Více lze nalézt v sekci udp Více lze nalézt v sekci egp Není podporováno routery Conel transmission Není podporováno routery Conel snmp Není podporováno routery Conel Tabulka 1: Základní skupiny Příkladem OID tak může být hodnota Té odpovídá textová verze z MIB databáze iso.org.dod.internet.mgmt.mib-2.ip (toto OID poskytuje informace o IP adresách). 1.2 System OID Objekt Popis sysdescr Textový popis jméno, popis hardwaru a softwaru atd sysobjectid Identifikace subsystému pro správu sítě sysuptime Čas (v setinách sekund) od okamžiku, kdy byla v systému provedena poslední inicializace (tzn. doba spuštění) syscontact Uchovává kontaktní informace. Nejsou-li známy, hodnota je řetězec nulové délky sysname Jméno systému. Není-li známo, hodnota je řetězec nulové délky syslocation Fyzické umístění (např. 2. patro). Není-li umístění známo, hodnota je řetězec nulové délky sysservices Hodnota označující soubor služeb, které jsou k dispozici. Tabulka 2: System 2

8 1. ZÁKLADNÍ VLASTNOSTI 1.3 Interfaces OID Tabulka Popis ifnumber Počet sít ových rozhraní (bez ohledu na jejich aktuální stav) iftable Jednotlivé položky. Počet je dán hodnotou ifnumber Tabulka 3: Interfaces IfTable je nadřazený prvek pro skupinu ifentry (OID ), do níž spadají skalární objekty, které uchovávají informace vztahující se ke konkrétnímu rozhraní. 1.4 IP OID Objekt Popis ipforwarding Údaj o tom, zda se router tváří jako brána (IP gateway) v souvislosti s přeposíláním přijatých paketů (nejsou adresované tomuto routeru) ipdefaultttl Defaultní hodnota položky TTL (Time-To-Live) v hlavičce IP paketu. Platí vždy, když hodnota není poskytována transportní vrstvou ipinreceives Celkový počet přijatých paketů včetně těch, jež byly přijaty omylem ipinhdrerrors Celkový počet příchozích paketů zahozených kvůli chybám v jejich IP hlavičkách, což zahrnuje špatné kontrolní součty, neshodu v číselném značení verze, ipinaddrerrors Počet příchozích paketů zahozených z důvodu neplatné adresy v příslušné položce IP hlavičky ipforwdatagrams Počet příchozích paketů, pro které tento router nebyl cílovou adresou. V důsledku toho byl proveden pokus najít cestu pro přeposlání paketů na cílovou adresu ipinunknownprotos Počet úspěšně přijatých paketů, které však byly zahozeny z důvodu neznámého nebo nepodporovaného protokolu ipindiscards Počet příchozích paketů, u nichž se nevyskytly žádné problémy, které by zamezily zpracování, ale přesto byly tyto pakety zahozeny (např. kvůli nedostatku vyrovnávací paměti). Pokračování na následující straně 3

9 1. ZÁKLADNÍ VLASTNOSTI Pokračování z předchozí strany OID Objekt Popis ipindelivers Celkový počet příchozích paketů úspěšně doručených do IP uživatelských protokolů (včetně ICMP) ipoutrequests Celkový počet paketů, které lokalní IP uživ. protokoly (včetně ICMP) dodaly do IP s žádostí o přenos. Tento čítač nezahrnuje pakety obsažené v ipforwdatagrams ipoutdiscards Počet odchozích paketů, u kterých nebyl zjištěn žádný problém s odesláním na cílovou adresu a přesto byly zahozeny (např. kvůli nedostatku vyrovnávací paměti). Tento čítač může zahrnovat také pakety započítané v ipforwdatagrams, pokud splní dané kritérium ipoutnoroutes Počet zahozených paketů, u kterých nemohla být nalezena cesta k cílové adrese. Tento čítač zahrnuje také pakety započítané v ipforw- Datagrams (splňují kritérium žádné cesty ) ipreasmtimeout Maximální počet sekund, po které jsou pozdrženy fragmenty čekající nové přeskupení ipreasmreqds Počet IP fragmentů potřebných pro nové přeskupení ipreasmoks Počet úspěšně přeskupených paketů ipreasmfails Počet chyb detekovaný algoritmem využívaným pro přeskupení (důdem může být časový limit apod.) ipfragoks Počet paketů, které byly úspěšně fragmentovány ipfragfails Počet paketů, které byly zahozeny, protože je bylo nutné fragmentovat, ale nemohly být (fragmentovány) ipfragcreates Počet fragmentů paketu, které vznikly při fragmentaci ipaddrtable Tabulka adresování informací týkajících se IP adresy routeru iproutetable Routovací tabulka daného routeru. Pokračování na následující straně 4

10 1. ZÁKLADNÍ VLASTNOSTI Pokračování z předchozí strany OID Objekt Popis ipnettomediatable Tabulka pro překlad IP adres, jež je využívána pro mapování z IP adres na fyzické adresy iproutingdiscards Počet prvků, které byly vybrány pro zahození, přestože jsou platné. Tabulka 4: IP 1.5 ICMP OID Objekt Popis icmpinmsgs Celkový počet přijatých ICMP zpráv. Zahrnuty jsou také zprávy z icmpinerrors icmpinerrors Počet přijatých ICMP zpráv, které jsou označeny za chybné špatný ICMP kontrolní součet, špatná délka apod icmpindestunreachs Počet přijatých zpráv typu ICMP Destination Unreachable (nedosažitelnost cíle) icmpintimeexcds Počet přijatých ICMP Time Exceeded zpráv (překročení času) icmpinparmprobs Počet přijatých ICMP Parameter Problem zpráv (problémy s parametrem) icmpinsrcquenchs Počet přijatých ICMP Source Quench zpráv (tj. zpráv s požadavky na snížení frekvence odesílání) icmpinredirects Počet přijatých ICMP Redirect zpráv (přesměrování paketů na alternativní trasu) icmpinechos Počet přijatých ICMP Echo zpráv (požadavky na odeslání Echo Reply zpráv) icmpinechoreps Počet přijatých ICMP Echo Reply zpráv (odpovědi na Echo zprávy) icmpintimestamps Počet přijatých ICMP Timestamp zpráv (tj. požadavky na synchronizaci času) icmpintimestampreps Počet přijatých ICMP Timestamp Reply zpráv (odpovědi na Timestamp zprávy) icmpinaddrmasks Počet přijatých ICMP Address Mask Request zpráv (požadavky na získání masky podsítě) icmpinaddrmaskreps Počet přijatých ICMP Address Mask Reply zpráv (odpovědi na Address Mask Request s příslušnou maskou podsítě). Pokračování na následující straně 5

11 1. ZÁKLADNÍ VLASTNOSTI Pokračování z předchozí strany OID Objekt Popis icmpoutmsgs Celkový počet ICMP zpráv, které se pokusil router odeslat. Zahrnuty jsou také zprávy z icmpouterrors icmpouterrors Počet zpráv, které nemohly být odeslány z důvodů zjištěných v rámci ICMP, což je např. nedostatek vyrovnávací paměti icmpoutdestunreachs Počet odeslaných ICMP Destination Unreachable zpráv (nedosažitelnost cíle) icmpouttimeexcds Počet odeslaných ICMP Time Exceeded zpráv (překročení času) icmpoutparmprobs Počet odeslaných ICMP Parameter Problem zpráv (problémy s parametrem) icmpoutsrcquenchs Počet odeslaných ICMP Source Quench zpráv (tj. zpráv s požadavky na snížení frekvence odesílání) icmpoutredirects Počet odeslaných ICMP Redirect zpráv (přesměrování paketů na alternativní trasu) icmpoutechos Počet odeslaných ICMP Echo zpráv (požadavky na odeslání Echo Reply zpráv) icmpoutechoreps Počet odeslaných ICMP Echo Reply zpráv (odpovědi na Echo zprávy) icmpouttimestamps Počet odeslaných ICMP Timestamp zpráv (požadavky na synchronizaci času) icmpouttimestampreps Počet odeslaných ICMP Timestamp Reply zpráv (odpovědi na Timestamp zprávy) icmpoutaddrmasks Počet odeslaných ICMP Address Mask Request zpráv (požadavky na získání masky podsítě) icmpoutaddrmaskreps Počet odeslaných zpráv typu ICMP Address Mask Reply (odpovědi na Address Mask Request s příslušnou maskou podsítě). Tabulka 5: ICMP 6

12 1. ZÁKLADNÍ VLASTNOSTI 1.6 TCP OID Objekt Popis tcprtoalgorithm Použitý algoritmus pro stanovení hodnoty timeoutu využívaného pro opakovaný přenos nepotvrzených oktetů tcprtomin Minimální povolená hodnota pro timeout (v milisekundách) tcprtomax Maximální povolená hodnota pro timeout (hodnota v milisekundách) tcpmaxconn Maximální počet TCP spojení, které je router schopen podporovat. Je-li maximální počet připojení dynamický, může zde být hodnota tcpactiveopens Počet přímých přechodů TCP spojení ze stavu CLO- SED do stavu SYN-SENT tcppassiveopens Počet přímých přechodů TCP spojení ze stavu LIS- TEN do stavu SYN-RECEIVED tcpattemptfails Počet přímých přechodů TCP spojení ze stavu SYN- SENT nebo SYN-RECEIVED do stavu CLOSED. Přičítán je také počet přímých přechodů TCP spojení ze stavu SYNRECEIVED do stavu LISTEN tcpestabresets Počet přímých přechodů TCP spojení ze stavu CLO- SEWAIT nebo ESTABLISHED do stavu CLOSED tcpcurrestab Počet TCP spojení, jejichž aktuální stav je ESTAB- LISHED nebo CLOSE-WAIT tcpinsegs Celkový počet přijatých segmentů včetně těch přijatých omylem. Zahrnuje také segmenty přijaté na aktuálně navázaných spojeních tcpoutsegs Celkový počet odeslaných segmentů včetně těch na aktuálních připojeních, ale s výjimkou těch, které obsahují pouze přenesené oktety tcpretranssegs Celkový počet TCP segmentů, které přenáší jeden nebo více již dříve přenášených oktetů tcpinerrs Celkový počet chybě přijatých segmentů (důvodem může být špatný TCP kontrolní součet apod.) tcpoutrsts Počet odeslaných TCP segmentů s RST příznakem. Tabulka 6: TCP Součástí této skupiny je také tabulka tcpconntable, jež je nadřazená tcpconnentry, což je tabulka nesoucí informace o existujících TCP spojeních a TCP posluchačích (listeners). Tato tabulka je však považována za zastaralou a nahradili ji tabulky tcpconnectiontable a tcplistenertable. 7

13 1. ZÁKLADNÍ VLASTNOSTI 1.7 UDP OID Objekt Popis udpindatagram Celkový počet doručených UDP paketů udpnoports Celkový počet přijatých UDP paketů, které nebyly doručeny kvůli chybějícímu cílovému portu udpinerrors Celkový počet přijatých UDP paketů, které nebyly doručeny z jiného důvodu udpoutdatagrams Celkový počet odeslaných UDP paketů Tabulka 7: UDP Součástí této skupiny je také tabulka udptable, jež je nadřazená tabulce udpentry, což je tabulka nesoucí inforamce o konkrétním aktuálním UDP posluchači. K dispozici jsou skalární objekty udplocaladdress (OID ), který udává lokální IP adresu daného UDP posluchače, a udplocalport (OID ), který udává číslo lokálního portu daného UDP posluchače. 8

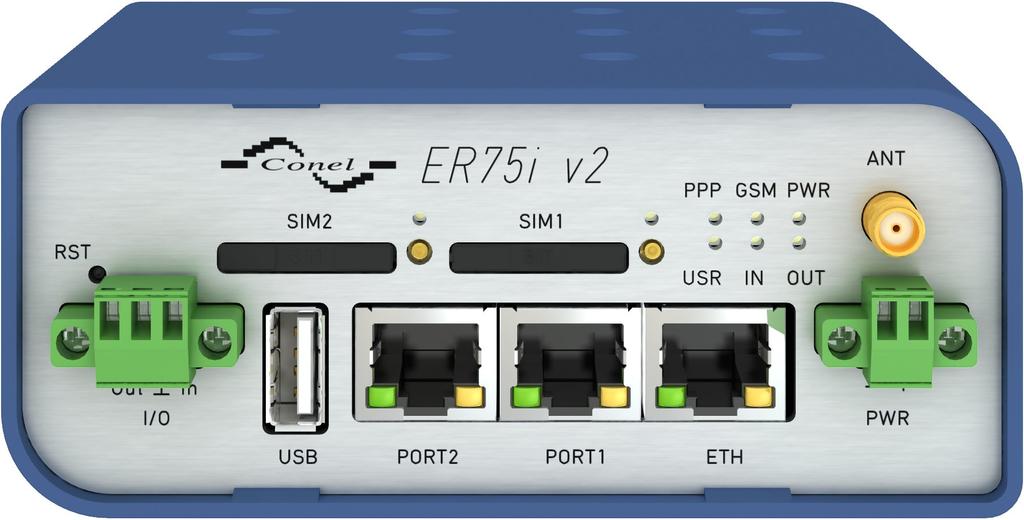

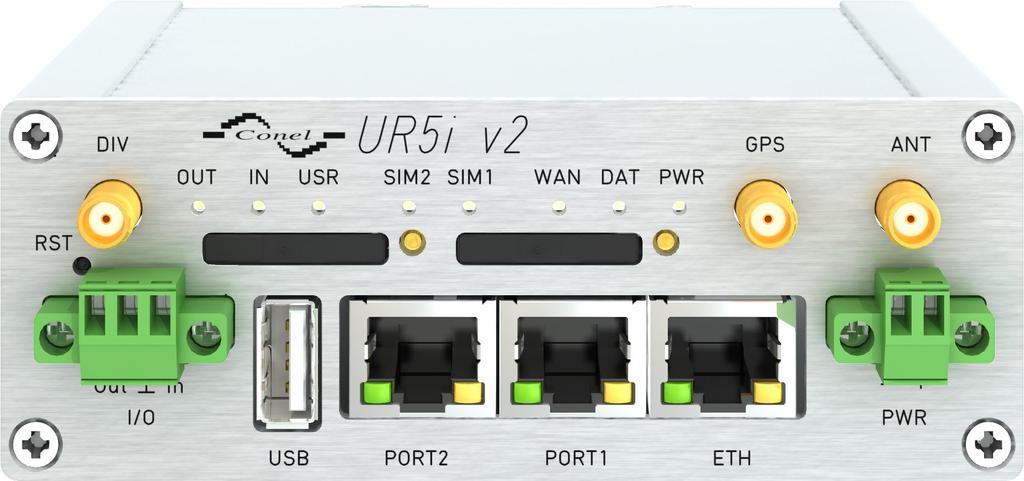

14 2. CONEL STROM 2. Conel strom V této kapitole jsou popsány hodnoty SNMP, které jsou specifické pro firmu Conel. Strom začíná na OID = , což lze slovně interpretovat jako: iso.org.dod.internet.private.enterprises.conel Na následujícím obrázku je znázorněn strom, na jehož základě se ve firmě Conel vytváří OID hodnoty. Obrázek 2: OID strom firmy Conel Podstromy Mobile a Mobile 2 nejsou dostupné pro routery XR5i a XR5i v Products Pro jednotlivé produkty, které jsou vyráběny ve firmě Conel, se používá následující rozsah OID (vnitřních proměnných): OID Označení Výrobek routerer75 EDGE router ER routerer75i EDGE router ER75i (SL) routerur5 UMTS router UR5 (SL) routerur5i UMTS router UR5i (SL) routerxr5i Průmyslový router XR5i (SL) routerer75iv2 EDGE router ER75i v2 (SL) routerur5v2 UMTS router UR5 v2 (SL) routerur5iv2 UMTS router UR5i v2 (SL) routerxr5iv2 Průmyslový router XR5i v2 (SL) routerlr77v2 LTE router LR77 v2 (SL) routercr10v2 CDMA router CR10 v2 (SL) routerucr11v2 CDMA/UMTS router UCR11 v2 (SL) Pokračování na následující straně 9

15 2. CONEL STROM Pokračování z předchozí strany OID Označení Výrobek routerur5iv2l HSPA+ router UR5i v2 Libratum (SL) routerspectre3g HSPA+ router UR5i v2 SL pro USA routerspectrert Průmyslový router XR5i v2 SL pro USA routerrr75i GSM-R router RR75i v2 (SL) routerspectrelte LTE router LR77 v2 SL pro USA Tabulka 8: Products OID 2.2 Protocols XC-CNT Pro volitelný port CNT je použit následující rozsah OID (vnitřních proměnných): OID Označení Význam An1 Analogový vstup AN1 (rozsah ) An2 Analogový vstup AN2 (rozsah ) Cnt1 Čítačový vstup CNT1 (rozsah ) Cnt2 Čítačový vstup CNT2 (rozsah ) Bin1 Binární vstup BIN1 (hodnoty 0,1) Bin2 Binární vstup BIN2 (hodnoty 0,1) Bin3 Binární vstup BIN3 (hodnoty 0,1) Bin4 Binární vstup BIN4 (hodnoty 0,1) Out1 Binární výstup OUT1 (hodnoty 0,1) Tabulka 9: OID pro XC-CNT M-BUS Pro volitelný port M-BUS je použit následující rozsah OID (vnitřních proměnných): OID Označení Význam <adresa>.1.0 IdNumber Číslo měřiče <adresa>.2.0 Manufacturer Výrobce <adresa>.3.0 Version Specifikuje verzi měřiče <adresa>.4.0 Medium Typ měřeného média <adresa>.5.0 Status Hlášení chybových stavů <adresa>.6.0 VIF00 Informační pole hodnoty Pokračování na následující straně 10

16 2. CONEL STROM Pokračování z předchozí strany OID Označení Význam <adresa>.7.0 Value00 Out <adresa>.8.0 VIF01 1. VIF informační pole hodnoty <adresa>.9.0 Value01 1. měřená hodnota <adresa> VIF2F 47. VIF informační pole hodnoty <adresa> Value2F 47. měřená hodnota Tabulka 10: OID pro M-BUS Adresa měřiče může být z rozsahu , přičemž 254 je broadcast I/O vstupy a výstupy Pro I/O vstupy a výstupy je použit následující rozsah OID (vnitřních proměnných): OID Označení Význam Bin0 Binární vstup BIN0 (hodnoty 0,1) Out0 Binární výstup OUT0 (hodnoty 0,1) Tabulka 11: OID pro I/O vstupy a výstupy 2.3 Status OID Označení Význam MBusOverload1 M-BUS pojistka 1 (hodnoty 0,1) MBusOverload2 M-BUS pojistka 2 (hodnoty 0,1) Temperature Vnitřní teplota Voltage Napájecí napětí Tabulka 12: Status OID Informace o vnitřní teplotě a napájecím napětí je možné získávat počínaje firmwarem Je však nutné mít router se základní deskou RB-v2-6 a novější. 11

17 2. CONEL STROM 2.4 Mobile OID Označení Význam Technology Hodnoty 0-24, viz tabulka níže PLMN Kód operátora Cell Buňka Channel Kanál SignalStrength Síla signálu ChannelN1 Sousední kanál č SignalStrengthN1 Síla signálu pro buňku sousedního kanálu č ChannelN2 Sousední kanál č SignalStrengthN2 Síla signálu pro buňku sousedního kanálu č ChannelN3 Sousední kanál č SignalStrengthN3 Síla signálu pro buňku sousedního kanálu č ChannelN4 Sousední kanál č SignalStrengthN4 Síla signálu pro buňku sousedního kanálu č ChannelN5 Sousední kanál č SignalStrengthN5 Síla signálu pro buňku sousedního kanálu č UpTime Doba, jak dlouho je sestavené spojení Connect Časové razítko posledního spojení (jinak 0) Disconnect Časové razítko okamžiku, ve kterém se naposled rozpadlo spojení Card Číslo SIM karty IPAddress Přidělená IP adresa (není-li, samé nuly) Latency Doba odezvy uchovává platnou hodnotu jen při odesílání trapu (jinak je hodnota 0) ReportPeriod Perioda posílání statistik do R-SeeNetu Registration Stav registrace sítě Operator Operátor, v jehož síti je router provozován LAC Location Area Code SignalQuality Kvalita signálu Tabulka 13: Mobile OID OID Označení none gprs edge umts Pokračování na následující straně 12

18 2. CONEL STROM Pokračování z předchozí strany OID Označení hsdpa hsupa hspa lte cdma evdo evdo evdoa evdob Tabulka 14: Mobile Technology hodnoty 2.5 Mobile MobileToday OID Označení Význam TodayRxPri Přijatá data na primární SIM kartě TodayRxSec Přijatá data na sekundární SIM kartě TodayTxPri Odeslaná data na primární SIM kartě TodayTxSec Odeslaná data na sekundární SIM kartě TodayConnectionsPri Počet spojení na primární SIM kartě TodayConnectionsSec Počet spojení na sekundární SIM kartě TodayOnlinePri Doba na primární SIM kartě TodayOnlineSec Doba na sekundární SIM kartě TodayOffline Doba v režimu offline TodayCells Počet buněk (během daného období) TodaySignalAvg Průměrná síla signálu TodaySignalMin Minimální síla signálu TodaySignalMax Maximální síla signálu TodayDateMin Časové razítko pro LevelMin (poslední okamžik, kdy byla síla signálu minimální) TodayDateMax Časové razítko pro LevelMax (poslední okamžik, kdy byla síla signálu maximální) Tabulka 15: MobileToday OID 13

19 2. CONEL STROM MobileYesterday Význam jednotlivých položek odpovídá položkám, které jsou uvedené v tabulce č. 13. Netýkají se však aktuálního dne, ale dne který mu předcházel. Jejich označení tak začíná slovem Yesterday (nikoliv Today). Rozsah OID začíná na MobileThisWeek Význam jednotlivých položek odpovídá položkám, které jsou uvedené v tabulce č. 13. Netýkají se však aktuálního dne, ale aktuálního týdne. Jejich označení tak začíná slovním spojením ThisWeek (nikoliv Today). Rozsah OID začíná na MobileLastWeek Význam jednotlivých položek odpovídá položkám, které jsou uvedené v tabulce č. 13. Netýkají se však aktuálního dne, ale uplynulého týdne. Jejich označení tak začíná slovním spojením LastWeek (nikoliv Today). Rozsah OID začíná na MobileThisPeriod Význam jednotlivých položek odpovídá položkám, které jsou uvedené v tabulce č. 13. Netýkají se však aktuálního dne, ale daného aktuálního období. Jejich označení tak začíná slovním spojením ThisPeriod (ne Today). Rozsah OID začíná na MobileLastPeriod Význam jednotlivých položek odpovídá položkám, které jsou uvedené v tabulce č. 13. Netýkají se však aktuálního dne, ale daného uplynulého období. Jejich označení tak začíná slovním spojením LastPeriod (ne Today). Rozsah OID začíná na Info Tato skupina je určena pro uchovávání základních informací o daném produktu. OID Označení Význam Product Označení daného produktu Firmware Informace o nahraném firmware SN Sériové číslo daného produkt IMEI IMEI kód daného produktu ESN ESN kód daného produktu MEID MEID kód daného produktu Tabulka 16: Info OID 14

20 2. CONEL STROM 2.7 GPS Pro odesílané GPS zprávy je použit rozsah OID (tj. vnitřních proměnných) uvedený v následující tabulce. OID Označení Význam gpstimeutc Aktuální čas formát hhmmss (vychází z UTC koordinovaný světový čas) gpslatitude Zeměpisná šířka (ve stupních) gpslongitude Zeměpisná délka (ve stupních) gpsaltitude Nadmořská výška (v metrech) gpssatellites Počet satelitů, které jsou v přímém dohledu (jsou přímo viditelné pro dané zařízení) gpsfixstatus Udává, zda jsou k dispozici data a pokud ano, jaká je jejich kvalita. Nejsou-li data k dispozici, hodnota je rovna nule. Nenulová hodnota značí přítomnost dat gpsspeedover Ground gpscourseover Ground Aktuální rychlost zařízení vůči Zemskému povrchu (v uzlech) Směr pohybu zařízení vůči Zemskému povrchu (ve stupních) gpsdate Aktuální datum fromát ddmmrr Tabulka 17: GPS OID 15

21 3. OID POSÍLANÉ V TRAPU 3. OID posílané v trapu Každý SNMP trap obsahuje tyto OID: (ifphysaddress) (ifinoctets) (ifoutoctets) (mobilestatus) (mobileplmn) (mobilecell) (mobilechannel) (mobilelevel) (mobilechanneln1) (mobileleveln1) (mobilechanneln2) (mobileleveln2) (mobilechanneln3) (mobileleveln3) (mobilechanneln4) (mobileleveln4) (mobilechanneln5) (mobileleveln5) (mobileuptime) (mobileconnect) (mobiledisconnect) (mobilecard) (mobilelatency) (mobilereportperiod) (mobilesignalquality) (mobilecells) (systemperature) (sysvoltage) Každých 24 hodin jsou pak posílány také tyto OID: (infosn) (infoimei) (infoesn) (infomeid) (sysdescr) (sysname) (syslocation) 16

22 4. PŘÍKLAD NASTAVENÍ A VYČTENÍ SNMP 4. Příklad nastavení a vyčtení SNMP Obrázek 3: Příklad SNMP konfigurace 17

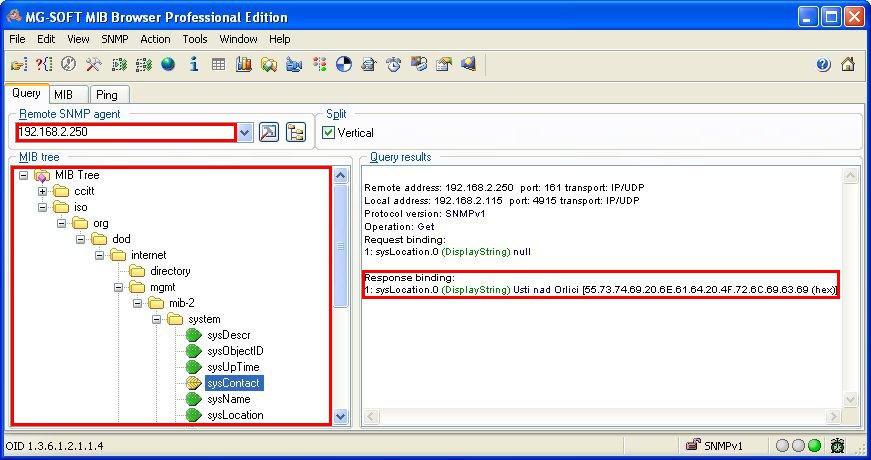

23 4. PŘÍKLAD NASTAVENÍ A VYČTENÍ SNMP Obrázek 4: Příklad MIB prohlížeče Důležité je nastavit IP adresu SNMP agenta (router) v poli Remote SNMP agent. Po zadání IP adresy je v části MIB tree možné zobrazit vnitřní proměnné. Dále lze stav vnitřních proměnných zjistit zadáním jejich OID. Cesta k proměnným je: iso org dod internet private enterprises conel protocols Cesta k základním informacím o routeru je: iso org dod internet mgmt mib-2 system 18
