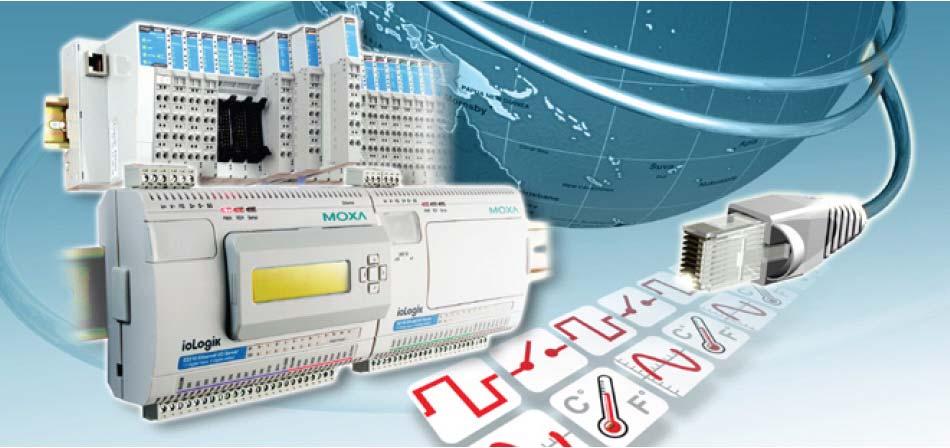

2 I/O a SCADA systémy iologik I/O Servery iologik 4000 Zásuvné modulární I/O Aplikace s velkým počtem měřených bodů Ethernet, RS-485, RS-232 > 35 zásuvných I/O modulů! iologik 2000 Kompaktní I/O moduly Distribuované aplikace Ethernet, RS-485 DI, DO, AI, AO moduly!

3 iologik E2000 Aktivní Ethernetové I/O Servery Snadné použití Easy View LCD display kit ioadmin utility, vzdálená správa, GUI rozhraní, on-line dokumentace MXIO DLL knihovna pro VB, VC++, BCB Kompatibilita Protokol Modbus/TCP podporovaný SCADA softwary Protokol SNMP pro síťovou správu Průmyslové I/O Nadproudová / přepěťová ochrana, použité komponenty Industrial třídy Izolované I/O Rychlá doba odezvy do 50ms

4 Easy View, PC-free konfigurační modul Výměnný modul s LCD displejem a tlačítky Nastavení sítě Monitorování stavu DIO, čítačů a AIO hodnot On-line provoz, hot-plug, konfigurace bez PC!!

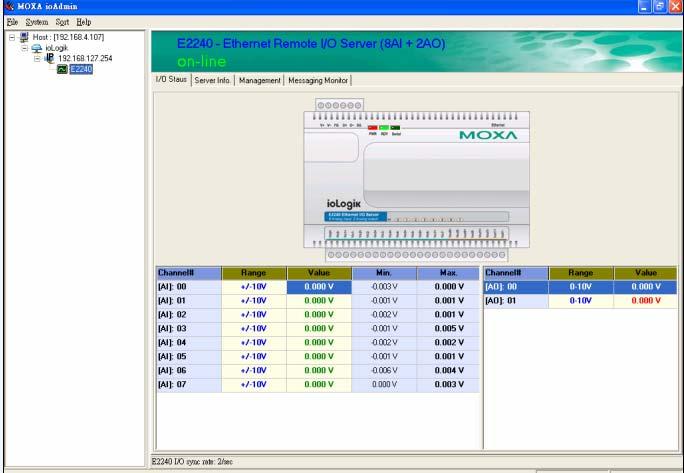

5 Jednoduchá integrace do průmyslových IT systémů What You See Is What You Install (WYSIWYI) instalační program On-line dokumentace Správa přes webové rozhraní Standardní Modbus protokol + MXIO DLL knihovna

6 Monitorování vzdálených I/O s SNMP protokolem Monitorování budov, IT prostor nebo výrobních linek pomocí síťových monitorovacích sytémů např.: HP OpenView, IBM Tivoli, CA Unicenter TCP/IP SNMP V2 MIB tabulka

7 Nová koncepce aktivních ethernetových I/O Základní funkce Click & Go Logic Active Ethernet I/O, lokální řízení s Click & Go Logic, SNMP I/O, SNMP Traps, zasílání ů Nové funkce Active Ethernet I/O Uživatelsky definovatelný port pro Active Ethernet I/O zprávy (Router/Firewall, vzdálené sítě) Zaslání SNMP Trapu se stavem I/O Periodické odesílání zpráv (Time Trigger)

8 Active Ethernet I/O Messaging Počítač získává informaci o změně stavu I/O do 50mS Krátký formát zprávy (úspora přenosového pásma) Nevyžaduje aktivitu počítače UDP nebo TCP protokol ,2006/02/19,16:18:20,C =DI00,S= Ethernet TCP/IP DI0 E2000 Series Ethernet I/O Tlačítko Až 10 počítačů 50mS od stisku tlačítka do přijmu paketu počítačem u 100Mbps Ethernetu!!

9 Active Ethernet I/O Messaging Až 10 počítačů může být příjemcem informace o změně stavu I/O Rychlá informace o změně stavu I/O bez potřeby aktivity ze strany počítače Úspora výkonu PC a zatížení sítě Uživatelsky definovatelný formát zpráv včetně Data, Času, Umístění, Zdrojové IP adresy Možnost čítání změn u všech DI Uživatelský text Reakce na kombinaci stavu až 3 vstupů

10 Active Ethernet I/O Messaging Uživatelský text a klíčová slova Až 10 příjemců TCP nebo UDP protokol

11 Nová funkce uživatelsky definovatelný port pro TCP/UDP zprávy Protocol a Message Port jsou globální parametry pro všechny Active Ethernet I/O zprávy

12 Nová funkce uživatelsky definovatelný port pro TCP/UDP zprávy Možnost přizpůsobení firewallům a routerům které filtrují nebo blokují některé porty Zabránění konfliktu s jinými aplikacemi Různé iologik jednotky mohou být rozlišeny TCP/UDP portem. Pro zjednodušení softwarových aplikací a jednodušší konfiguraci sítě.

13 Lokální řízení s Click & Go Logikou 16 událostí pro až 3 vstupní podmínky a až 3 akce

14 Lokální řízení s Click & Go Logikou nové funkce Vstupní podmínky Změna stavu digitálních vstupů Zmněna stavu čítačů, Překročení referenční hodnoty Změna stavu analogových vstupů Periodické odesílání zpráv (Time Trigger) Akce Změna stavu digitálních výstupů Pulsní výstup Start/Stop Změna analogových výstupů Odeslání ethernetové zprávy (TCP nebo UDP) SNMP Trap se stavem I/O Odeslání ové zprávy

15 Lokální řízení s Click & Go Logikou nové funkce Time Trigger Periodické odesílání zpráv a SNMP Trap se stavem I/O Time Trigger Periodické odesílání zpráv používá přednastavený časovač pro spuštění události Každých 5 sekund odeslání zprávy do PC jako alive message Každou minutu změna stavu výstupu Každou hodinu odeslání Trapu se stavem I/O Minimální hodnota pro Time Trigger je 1 sekunda SNMP Trap může obsahovat stavy vstupů nebo výstupů, maximálně 3 stavy pro jeden Trap

16 Lokální řízení s Click & Go Logikou nové funkce Periodický časovač Definice I/O stavů pro SNMP Trap Až 10 SNMP Managerů

17 Novinka SNMP Trap se stavy I/O Přímá integrace do IT monitorovacích systémů Není potřeba kupovat další software, kompatibilní se všemi SNMP Manager softwary SNMP Polling jako standardní mechanismus pro monitorování stavů I/O Alarmová výstraha pomocí SNMP Trapů, nově včetně informace o stavu I/O

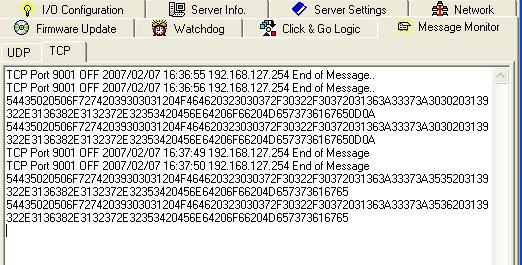

18 Novinka Active Message Monitor se zobrazením v HEX nebo ASCII Jaká je výhoda? Uživatel může testovat a analyzovat zprávy obsahující speciální znaky, používáne z důvodu přizpůsobení formátu Active Ethernet I/O zpráv potřebám dostupných softwarových knihoven.

19 Novinka Active Message Monitor se zobrazením v HEX nebo ASCII Zpráva s CR a LF znaky na konci Zpráva bez CR a LF znaků na konci ASCII HEX ASCII HEX

20 Novinka TFTP protokol pro přenos firmwaru a konfigurace TFTP trivial file transfer protocol, jednoduchý protokol nad protokolem UDP pro přenos souborů mezi síťovými zařízeními Dostupný ve všech OS

21 Novinka TFTP protokol pro přenos firmwaru a konfigurace Jednoduché použití (je potřeba znát pouze formát příkazu) tftp [-i] host [GET / PUT] source [destination] -i přenos binárních souborů (např. firmware) host adresa cílového zařízení GET přenos souboru ze vzdáleného zařízení na lokální zařízení PUT přenos souboru z lokálního zařízení na vzdálené zařízení source název přenášeného souboru destination kam se bude soubor přenášet Příklad načtení a zapsání konfigurace do iologik jednotky tftp GET ik2210.txt tftp PUT ik2210.txt

22 Novinka TFTP protokol pro přenos firmwaru a konfigurace Jaké jsou hlavní výhody? Není potřeba instalovat ioadmin Utility pro konfiguraci a upgrade iologik jednotek Centralizovaná správa Je potřeba znát pouze IP adresu iologik jednotek pro upgrade a konfiguraci Automatické nahrání konfigurace po výměně Lze automatizovat pomocí skriptu Výhodné především pro uživatelé velkého počtu iologik jednotek!!

23 Novinka TFTP protokol pro přenos firmwaru a konfigurace K ethernetovým přepínačům se správou, NPortům řady 6000 byla do EDS SNMP OPC Server Pro přidána podpora pro iologik E2000 sérii, pro vzdálenou správu i práci s I/O.

24 Novinka Funkce I/O Mirroring Tradiční metody řešení peer-to-peer I/O S použitím PLC automatu Mapování I/O adres PLC PLC S použitím PC Ethernet I/O Počítač trvale scanuje vstupy na straně A nastavuje podle nich výstupy na straně B Ethernet I/O A B

25 Novinka Funkce I/O Mirroring S Active Ethernet I/O Použití ethernetové infrastruktury

26 Novinka Funkce I/O Mirroring I/O Mirroring definuje, které vstupy jednotky mají být zrcadleny na výstypy jiné jednotky Input Channels mirror to [vzdálená IP adresa] Jedena vstupní jednotka může být zrcadlena až na 5 výstupních jednotek

27 Novinka Funkce I/O Mirroring Nebo lze pomocí I/O Mirroring definovat které výstupy budou zrcadleny ze vstupů jiné jednotky Výstupní kanál (DO-0) bude zrcadlen z kanálu (DI-0) jednotky s adresou IP

28 Novinka Funkce I/O Mirroring Monitorování zásobníku vody Zadánípřenos I/O signálů na velkou vzdálenost, nízké náklady, bez PC nebo PLC jednotek Proč byly použity Moxa Active Ethernet I/O: malé náklady na kabeláž, nepotřebují žádné další zařízení 2DI 2DO Až 2Km Water Tank 1DO E2210 Fiber E2210 1DI Monitorovací pracoviště
