1 SNMP Simple Network Management Protocol Vypracoval: Lukáš Skřivánek

2 SNMP - úvod Simple Network Management Protocol aplikační protokol pracující nad UDP (porty 161,162) založený na modelu klient/server (SNMP manažer/snmp agent) slouží ke správě uzlů sítě umožňuje administrátorům zvyšování výkonu sítě, hledání a řešení problémů na síti nebo plánování růstu sítě

3 SNMP ISO OSI

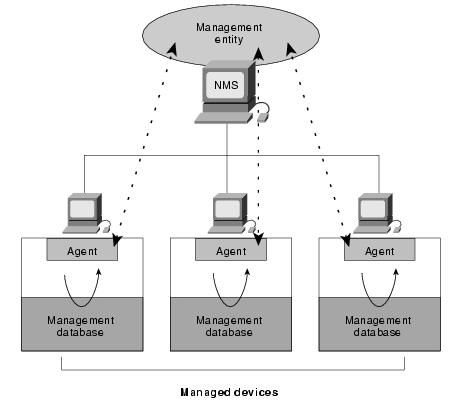

4 SNMP - architektura

5 SNMP manažer SNMP - architektura je program, který běží na síťové stanici jednoduchý prohlížeč SNMP složitý NMS(Network Management System) SNMP agent je malý program, běžící na síťovém zařízení odpovídá na dotazy SNMP manažera neustále monitoruje a sbírá informace o všech dostupných funkcích a stavech daného zařízení Informace si udržuje v MIB(Management Information Base)

6 SNMP - historie reakce na potřebu efektivní platformy pro správu počítačových sítí RFC 1052 v dubnu roku instituce IAB (Internet Acitivities Board) RCF 1052 požaduje specifikaci standardu pro správu sítě vyšel částečně z SGMP (Simple Gateway Monitoring Protocol) následoval rychlý vývoj - RFC 1065, RFC 1066, RFC 1067 (A Simple Network Management Protocol) druhá varianta - CMIP (Common Management Information Protocol)

7 SNMP - historie SNMP verze 1.0 v roce 1991 (formalizován 1989) RFC 1155 (Structure and Identification of Management Information for TCP/IP-based Internets Structure and Identification of Management Information Guidelines for Object Names) definující stromovou strukturu informací a pravidla pro přiřazování názvů objektům RFC 1212 (Concise MIB Definitions) rozšiřující RFC 1155 RFC 1213 (Management Information Base for Network Management of TCP/IP-based internets: MIB-II) RFC 1157 (A Simple Network Management Protocol (SNMP))

8 SNMP - historie SNMP verze 2 v roce 1993 RFC 1441 měl vyřešit některá omezení SNMP v1 obsahoval zvýšenou úroveň bezpečnosti schopnost požadavku většího množství dat (bulk retrieval) schopnost komunikace manager-manager implementace SNMP v2 byla však příliš složitá (zejména v oblasti bezpečnosti)

9 SNMP - historie Community-Based Simple Network Management Protocol version 2 neboli SNMP v2c RFC 1901 používá zabezpečení SNMP v1 User-Based Simple Network Management Protocol version 2 neboli SNMP v2u RFC 1910 poskytuje vyšší bezpečnost avšak nezvyšuje tolik složitost jako SNMP v2 SNMP verze 3 definována v RFC 3411 až RFC 3418 z roku 2002 RFC 3584 definuje koexistenci SNMP v1, SNMP v2c a SNMP v3

10 SNMP - služby asynchronní protokol typu požadavek/odpověď SNMP v1 definuje služby GET, SET, GET-NEXT and TRAP SNMP v2 přidává GET-BULK a INFORM

11 SNMP - služby

12 Formát SNMP zpráv

13 Formát SNMP zpráv Request ID - přiřazuje požadavky s odpověďmi Error status - určuje, zda požadavek uspěl - indikuje chybu a její typ (pouze odpovědi nastavují tuto položku) Error index - přiřazuje chybu dané proměnné z pole variable bindings (pouze odpovědi nastavují tuto položku) Variable bindings - obsahuje vlastní data SNMP PDU, přiřazuje daným proměnným jejich aktuální hodnoty (proměnná:hodnota)

14 SNMP typu trap Enterprise - identifikuje typ objektu, který vygeneroval trap Agent address - je adresa objektu, který vygeneroval trap Generic trap type, Specific trap code - identifikují typ a kód trapu Time stamp - čas mezi poslední reinicializací sítě a vygenerováním trapu Variable bindings - seznam proměnných, které obsahují relevantní informace k danému trapu

15 SNMP v2 typu GetBulk

16 SNMP v2 typu GetBulk PDU type - určuje typ PDU(Protocol Data Unit) GetBulk Request ID - přiřazuje požadavky s odpověďmi Non repeaters - určuje počet objektů v listu proměnných(variable bindings), které se neopakují Max repetitions - počet opakujících se řádků v tabulce proměnných Variable bindings - list proměnných

17 SNMP a protokoly SNMP pracuje nad IP nebo IPX ukázka IP:

18 MIB (Management Information Base) má stromovou strukturu popisuje sadu objektů, které jsou předmětem správy jsou velmi podobné standardním databázím v tom smyslu, že popisují jak strukturu, tak formát dat jsou napsány podle pravidel Structure of Management Information (SMI) textová reprezentace MIB musí vyhovovat syntaktickým pravidlům podmnožiny jazyka ASN.1 (Abstract Syntax Notation One) a seskupuje dohromady odpovídající definice jednotlivým výrobcům zařízení jsou přidělovány subtree (SNMP Global Naming Tree)

19 MIB (Management Information Base)

20 MIB (Management Information Base) datové typy SNMP objekty mohou být v zásadě dvou typů - skalární hodnoty a tabulky objekty typu skalár mohou nabývat pouze jednoduché nestrukturované hodnoty Integer - jednoduché celé číslo Counter,Gauge - nezáporný integer TimeTicks - nezáporný integer reprezentující v setinách sekundy čas IpAddress - 32 bitová IP adresa tabulky jsou pak uspořádány do řádků a sloupců, jednotlivé položky takovéto tabulky jsou pak skalární hodnoty

21 SNMP - Závěr velké rozšíření a popularita agenti jsou dostupní pro celou škálu síťových zařízení schopnosti uspokojit téměř všechny požadavky administrátorů na síťovou správu SNMP je velmi flexibilní a rozšiřitelný protokol v současné době neexistuje k SNMP protokolu rozumná alternativa pro efektivní správu počítačových sítí obzvláště většího rozsahu
