Plotové systémy VELKOOBCHOD. leden Ingrid L. BLECHA Ges.m.b.H. IMPORT-EXPORT A-2620 NEUNKIRCHEN, Triftweg 102

Transkript

1 Tel Fax Ingrid L. BLECHA Ges.m.b.H. IMPORT-EXPORT A-2620 NEUNKIRCHEN, Triftweg 102 VELKOOBCHOD Plotové systémy leden 2011 Vytvoř te si Váš osobní plot z hliníku! Latě & čepičky strana 2-6 Nosné latě & lišty strana 7+8 Palisády & špice strana 9-12 Trojúheln íkovétrubky, osmihran & oválné trubky ploché strana Sloupky & čepice Plotové příslušenství Vše pro stavbu brán Výstavba balkonů strana strana strana strana 23-25

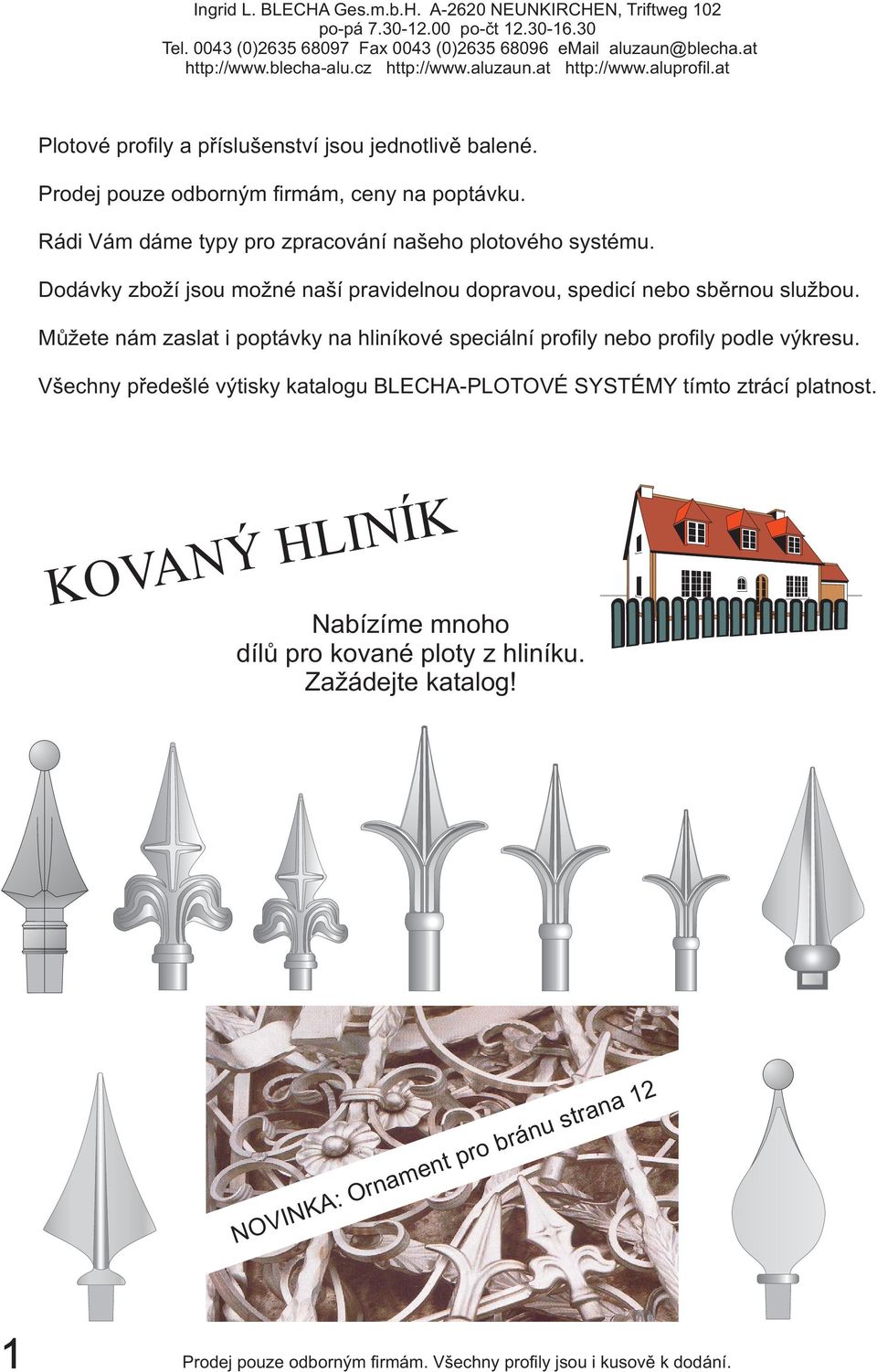

2 Ingrid L. BLECHA Ges.m.b.H. A-2620 NEUNKIRCHEN, Triftweg 102 po-pá po-čt Tel (0) Fax 0043 (0) Plotové profily a příslušenství jsou jednotlivě balené. Prodej pouze odborným firmám, ceny na poptávku. Rádi Vám dáme typy pro zpracování našeho plotového systému. Dodávky zboží jso u možné naší pravidelnou dopravou, spedicí nebo sběrnou službou. Můžete nám zaslat i poptávky na hliníkové speciální profily nebo profily podle výkresu. Všechny předešlé výtisky katalogu BLECHA-PLOTOVÉ SYSTÉMY tímto ztrácí platnost. KOVANÝ HLINÍK Nabízíme mnoho dílů pro kované ploty z hliníku. Zažádejte katalog! NOVINKA: Ornament pro bránu strana 12 1 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

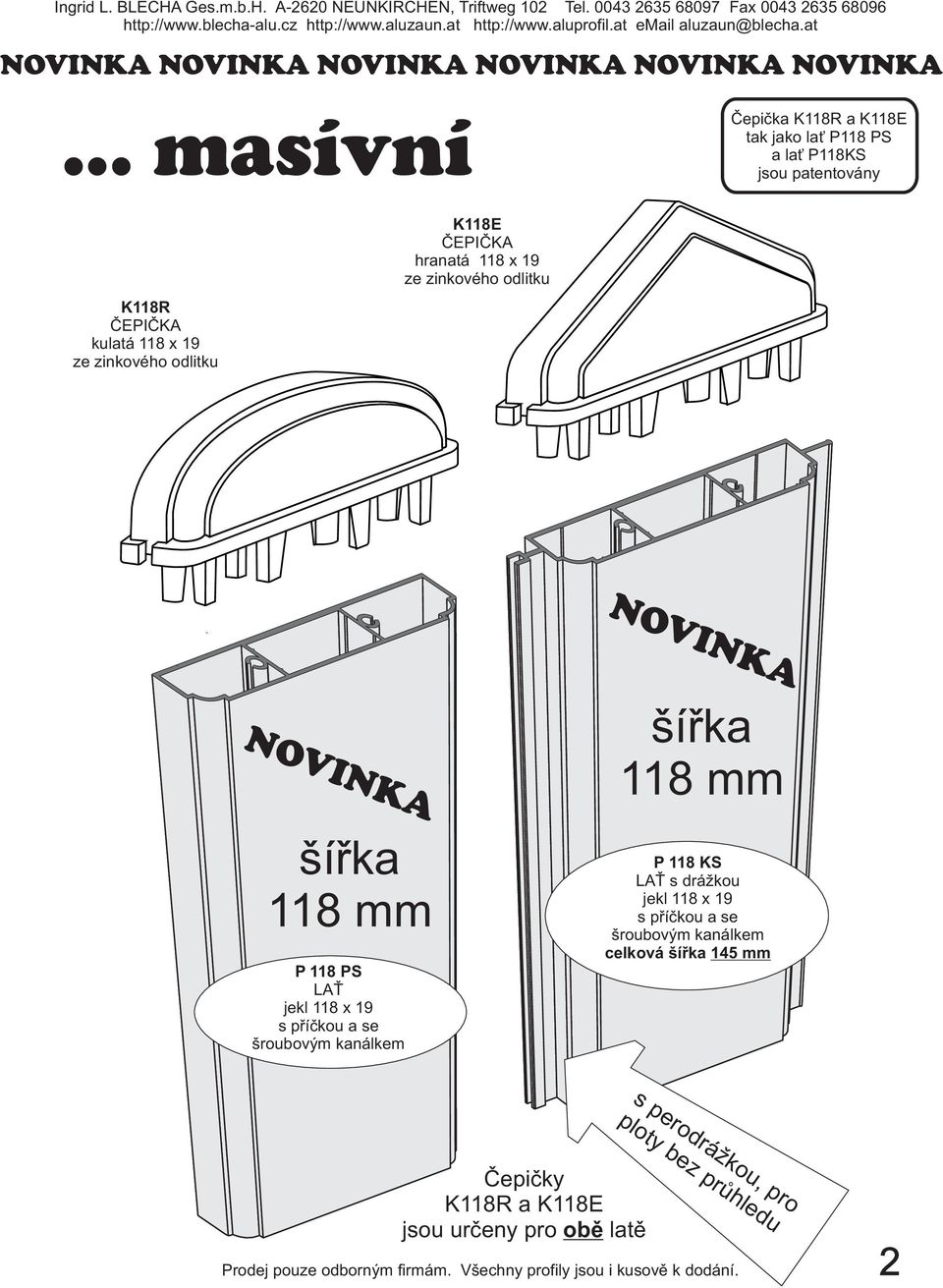

3 NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA... masívní Čepička K118R a K118E tak jako lať P118 PS a lať P118KS jsou patentovány K118R ČEPIČKA kulatá 118 x 19 ze zinkového odlitku K118E ČEPIČKA hranatá 118 x 19 ze zinkového odlitku NOVINKA šířka 118 mm P 118 PS LAŤ jekl 118 x 19 s příčkou a se šroubovým kanálkem NOVINKA šířka 118 mm P 118 KS LAŤ s drážkou jekl 118 x 19 s příčkou a se šroubovým kanálkem celková šířka 145 mm Čepičky K118R a K118E jsou určeny pro obě latě s perodrážkou, pro ploty bez průhledu Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 2

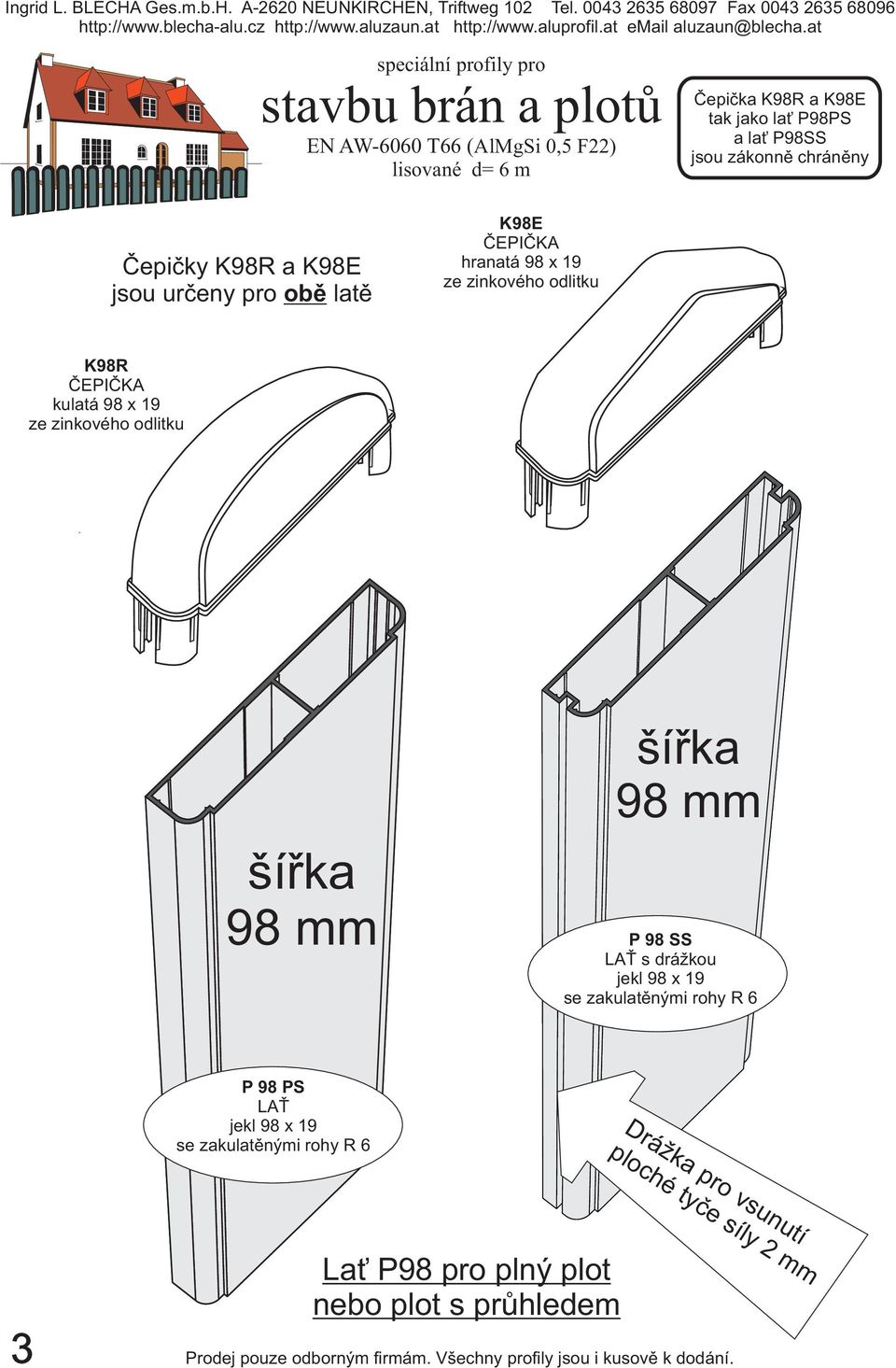

4 Čepička K98R a K98E tak jako lať P98PS a lať P98SS jsou zákonně chráněny Čepičky K98R a K98E jsou určeny pro obě latě K98E ČEPIČKA hranatá 98 x 19 ze zinkového odlitku K98R ČEPIČKA kulatá 98 x 19 ze zinkového odlitku šířka 98 mm šířka 98 mm P 98 SS LAŤ s drážkou jekl 98 x 19 se zakulatěnými rohy R 6 P 98 PS LAŤ jekl 98 x 19 se zakulatěnými rohy R 6 Drážka pro vsunutí ploché tyče síly 2 mm Lať P98 pro plný plot nebo plot s průhledem 3 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

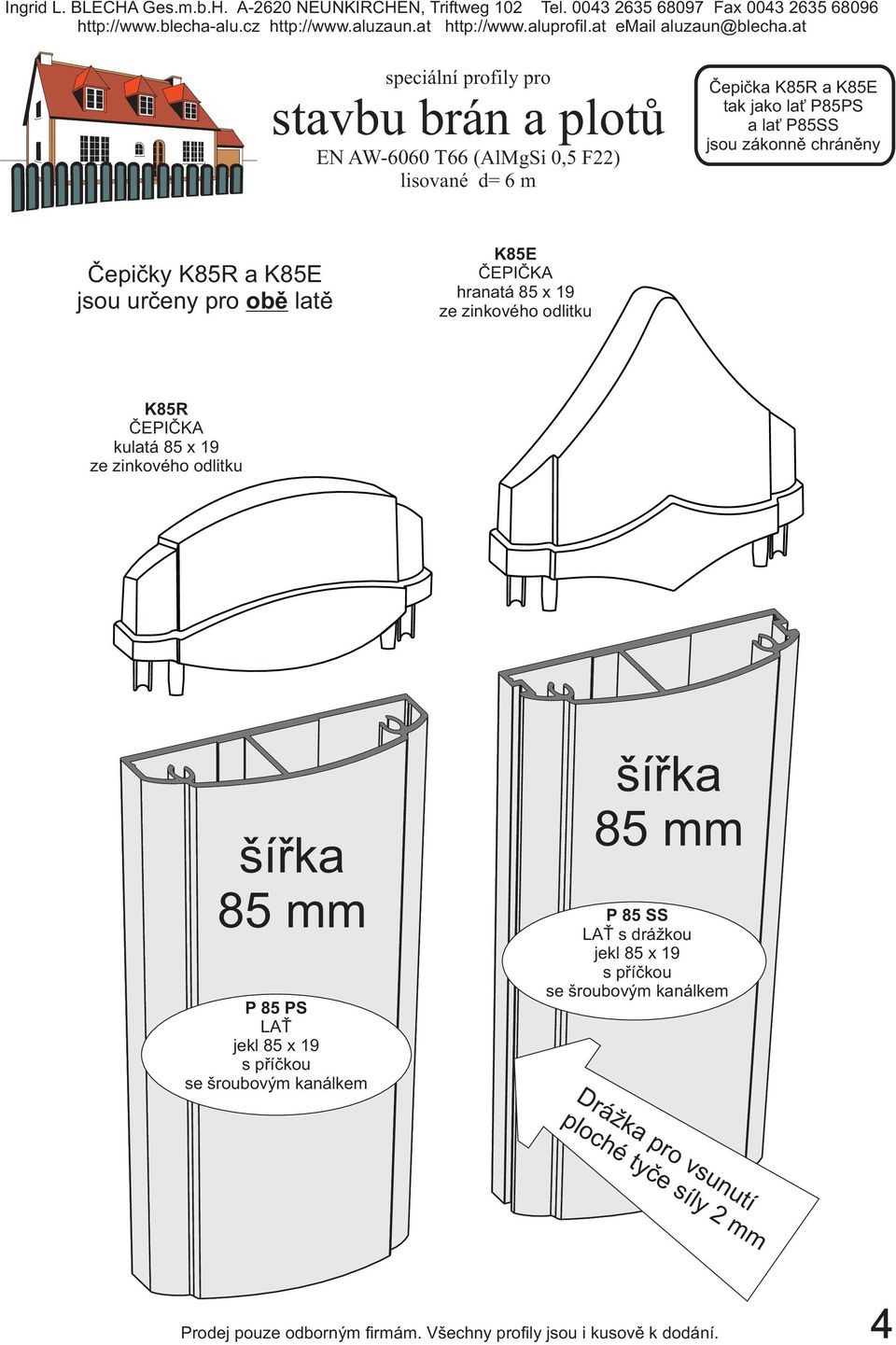

5 Čepička K85R a K85E tak jako lať P85PS a lať P85SS jsou zákonně chráněny Čepičky K85R a K85E jsou určeny pro obě latě K85E ČEPIČKA hranatá 85 x 19 ze zinkového odlitku K85R ČEPIČKA kulatá 85 x 19 ze zinkového odlitku šířka 85 mm P 85 PS LAŤ jekl 85 x 19 s příčkou se šroubovým kanálkem šířka 85 mm P 85 SS LAŤ s drážkou jekl 85 x 19 s příčkou se šroubovým kanálkem Drážka pro vsunutí ploché tyče síly 2 mm Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 4

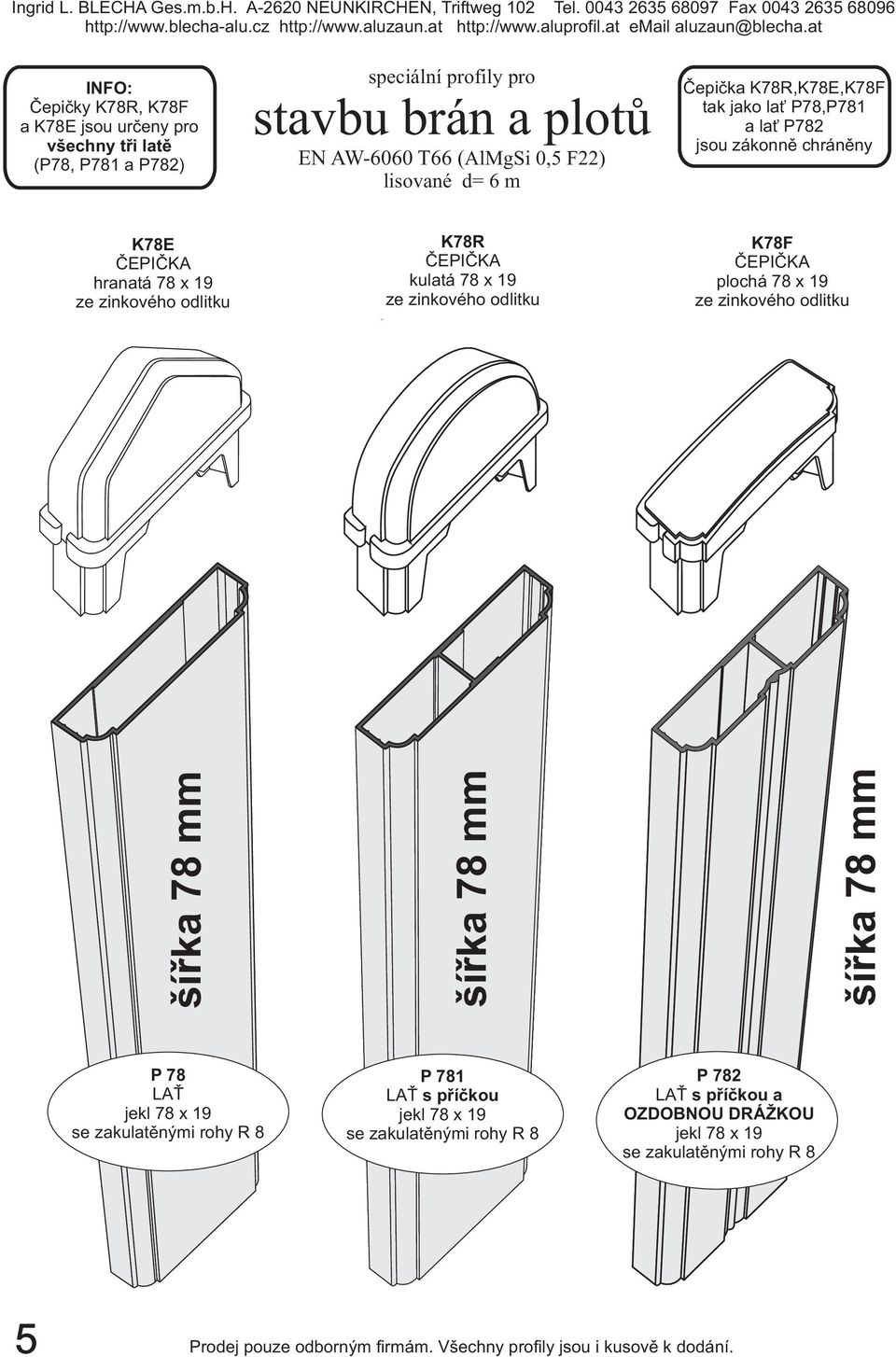

6 INFO: Čepičky K78R, K78F a K78E jsou určeny pro všechny tři latě (P78, P781 a P782) Čepička K78 R,K78E, K78F tak jako lať P78,P781 a lať P782 jsou zákonně chráněny K78E ČEPIČKA hranatá 78 x 19 ze zinkového odlitku K78R ČEPIČKA kulatá 78 x 19 ze zinkového odlitku K78F ČEPIČKA plochá 78 x 19 ze zinkového odlitku šířka 78 mm šířka 78 mm šířka 78 mm P78 LAŤ jekl 78 x 19 se zakulatěnými rohy R 8 P 781 LAŤ s příčkou jekl 78 x 19 se zakulatěnými rohy R 8 P 782 LAŤ s příčkou a OZDOBNOU DRÁŽKOU jekl 78 x 19 se zakulatěnými rohy R 8 5 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

7 Čepička K65R a K65E tak jako lať P65PS a lať P65SS jsou zákonně chráněny K65R ČEPIČKA kulatá 65 x 19 ze zinkového odlitku K65E ČEPIČKA hranatá 65 x 19 ze zinkového odlitku Čepičky K65R a K65E jsou určeny pro obě latě Drážka pro vsunutí ploché tyče síly 2 mm šířka 65 mm šířka 65 mm P 65 SS LAŤ s drážkou jekl 65 x 19 se zakulatěnými rohy R 8 P 65 PS LAŤ jekl 65 x 19 se zakulatěnými rohy R 8 P01 LAŤ s drážkou jekl 70 x 19 s dutými rohy R 5 Lať pro plný plot nebo plot s průhledem Čepičky prolatěp01 momentálně nejsou k dodání Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 6

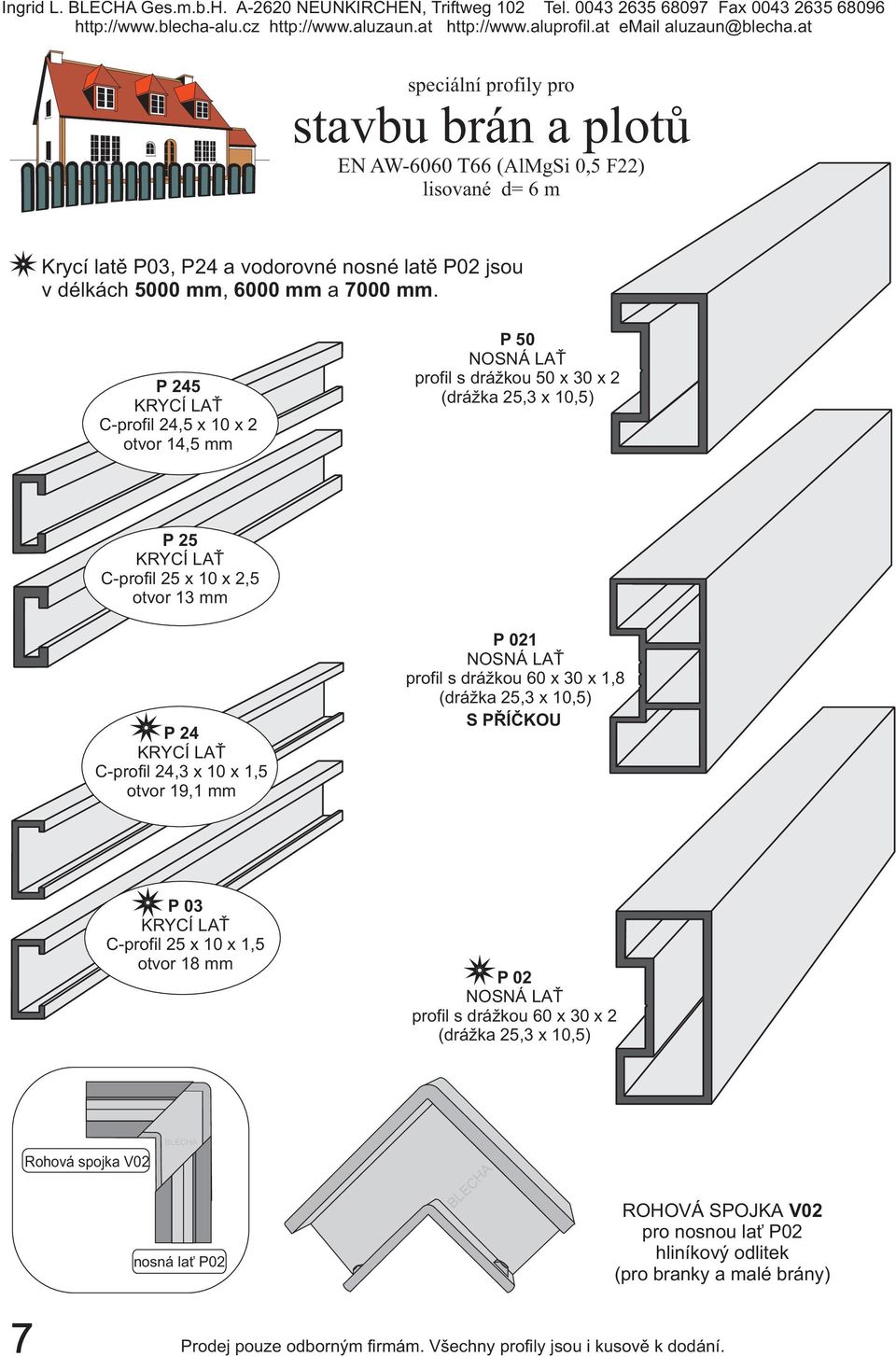

8 Krycí latě P03, P24 a vodorovné nosné latě P02 jsou v délkách 5000 mm, 6000 mm a 7000 mm. P 245 KRYCÍ LAŤ C-profil 24,5 x 10 x 2 otvor 14,5 mm P50 NOSNÁ LAŤ profil s drážkou 50 x 30 x 2 (drážka 25,3 x 10,5) P25 KRYCÍ LAŤ C-profil 25 x 10 x 2,5 otvor 13 mm P24 KRYCÍ LAŤ C-profil 24,3 x 10 x 1,5 otvor 19,1 mm P 021 NOSNÁ LAŤ profil s drážkou 60 x 30 x 1,8 (drážka 25,3 x 10,5) S PŘÍČKOU P03 KRYCÍ LAŤ C-profil 25 x 10 x 1,5 otvor 18 mm P02 NOSNÁ LAŤ profil s drážkou 60 x 30 x 2 (drážka 25,3 x 10,5) Rohová spojka V02 BLECHA nosná lať P02 BLECHA ROHOVÁ SPOJKA V02 pro nosnou lať P02 hliníkový odlitek (pro branky a malé brány) 7 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

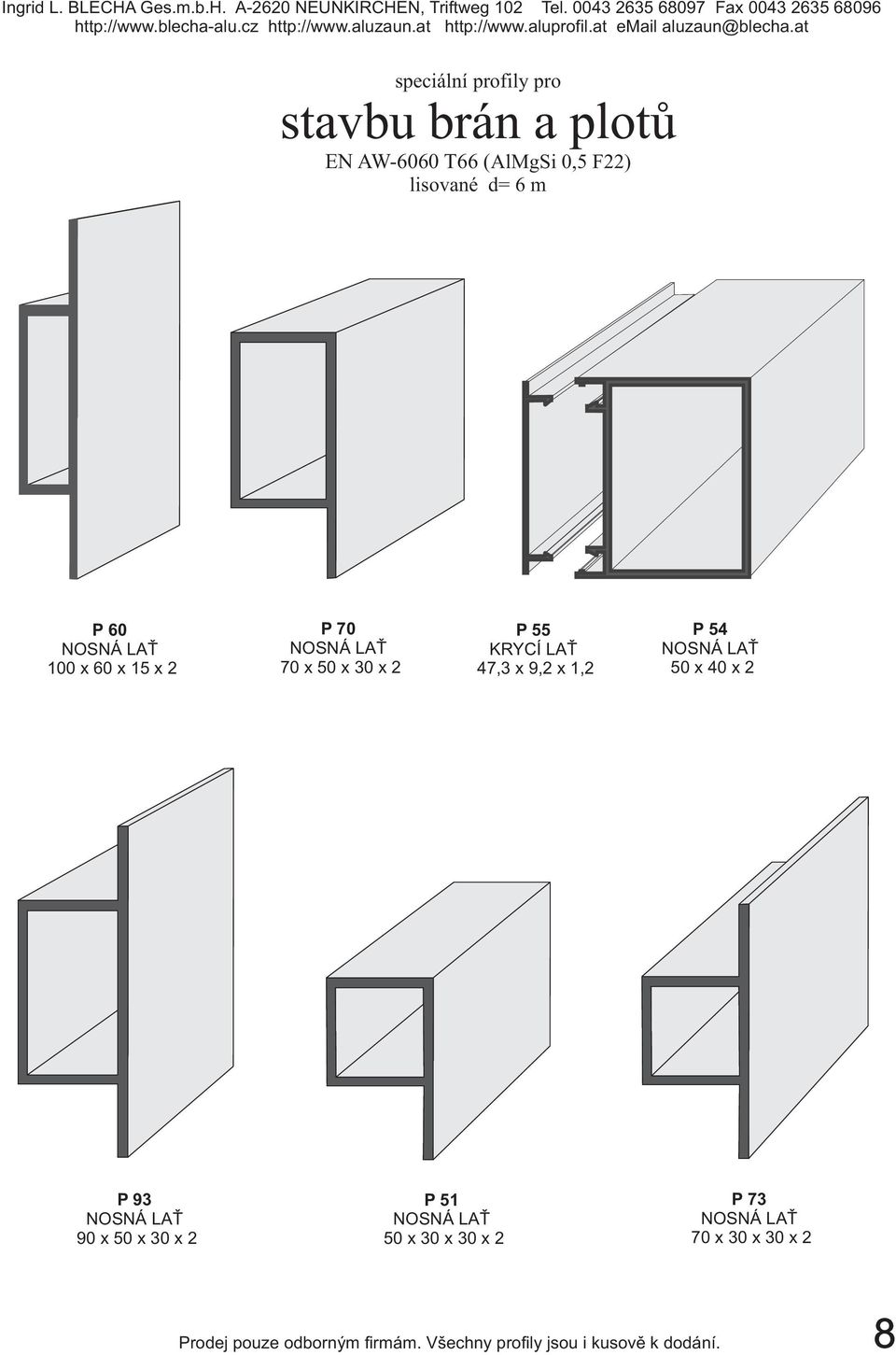

9 P60 NOSNÁ LAŤ 100 x 60 x 15 x 2 P70 NOSNÁ LAŤ 70 x 50 x 30 x 2 P55 KRYCÍ LAŤ 47,3 x 9,2 x 1,2 P54 NOSNÁ LAŤ 50 x 40 x 2 P93 NOSNÁ LAŤ 90 x 50 x 30 x 2 P51 NOSNÁ LAŤ 50 x 30 x 30 x 2 P73 NOSNÁ LAŤ 70 x 30 x 30 x 2 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 8

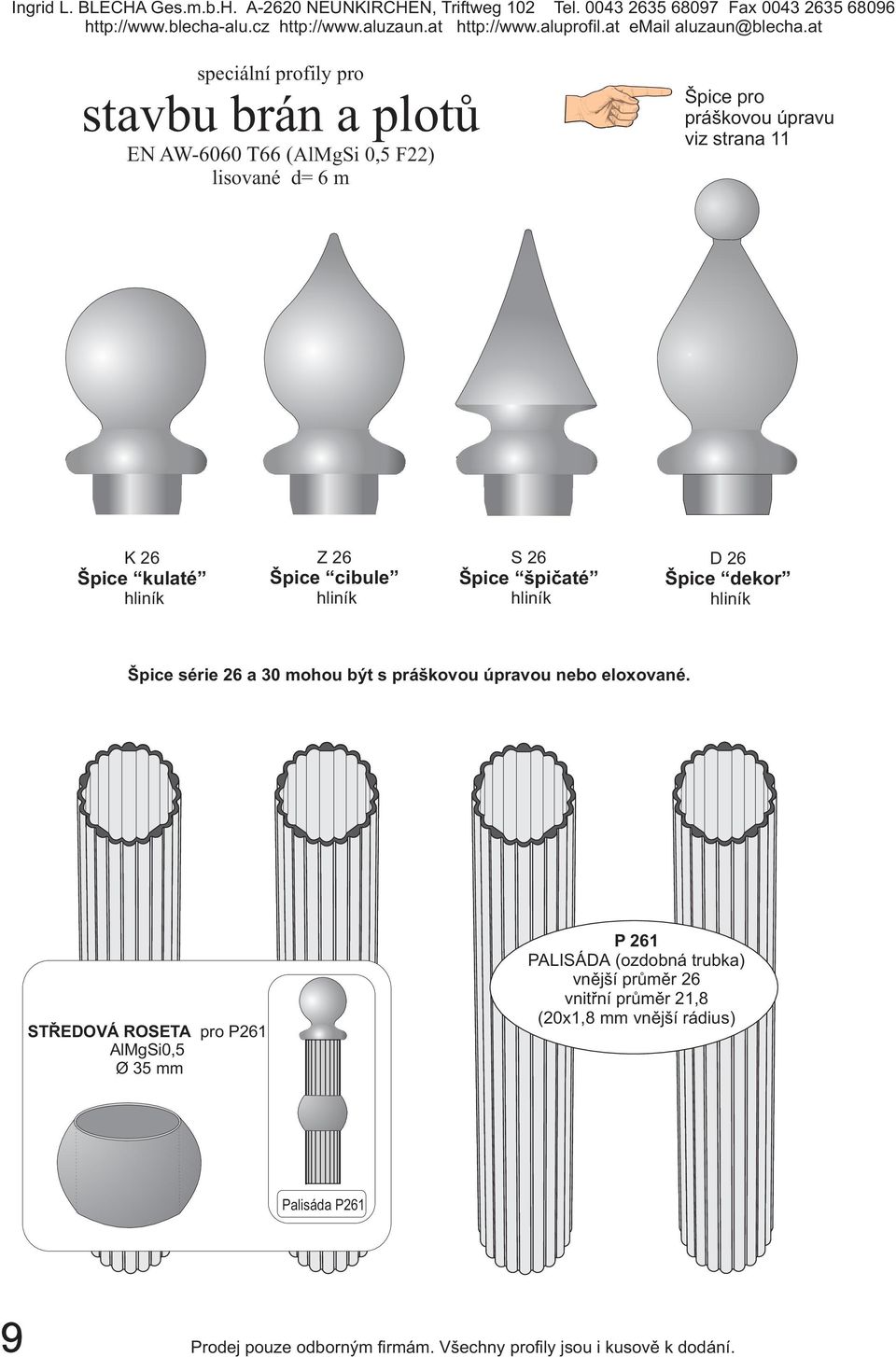

10 Špice pro práškovou úpravu viz strana 11 K 26 Špice kulaté hliník Z 26 Špice cibule hliník S 26 Špice š pičaté hliník D 26 Špice dekor hliník Špice série 26 a 30 mohou být s práškovou úpravou nebo eloxované. STŘEDOVÁ ROSETA pro P261 AlMgSi0,5 Ø 35 mm P 261 PALISÁDA (ozdobná trubka) vnější průměr 26 vnitřní průměr 21,8 (20x1,8 mm vn ější rádius) Palisáda P261 9 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

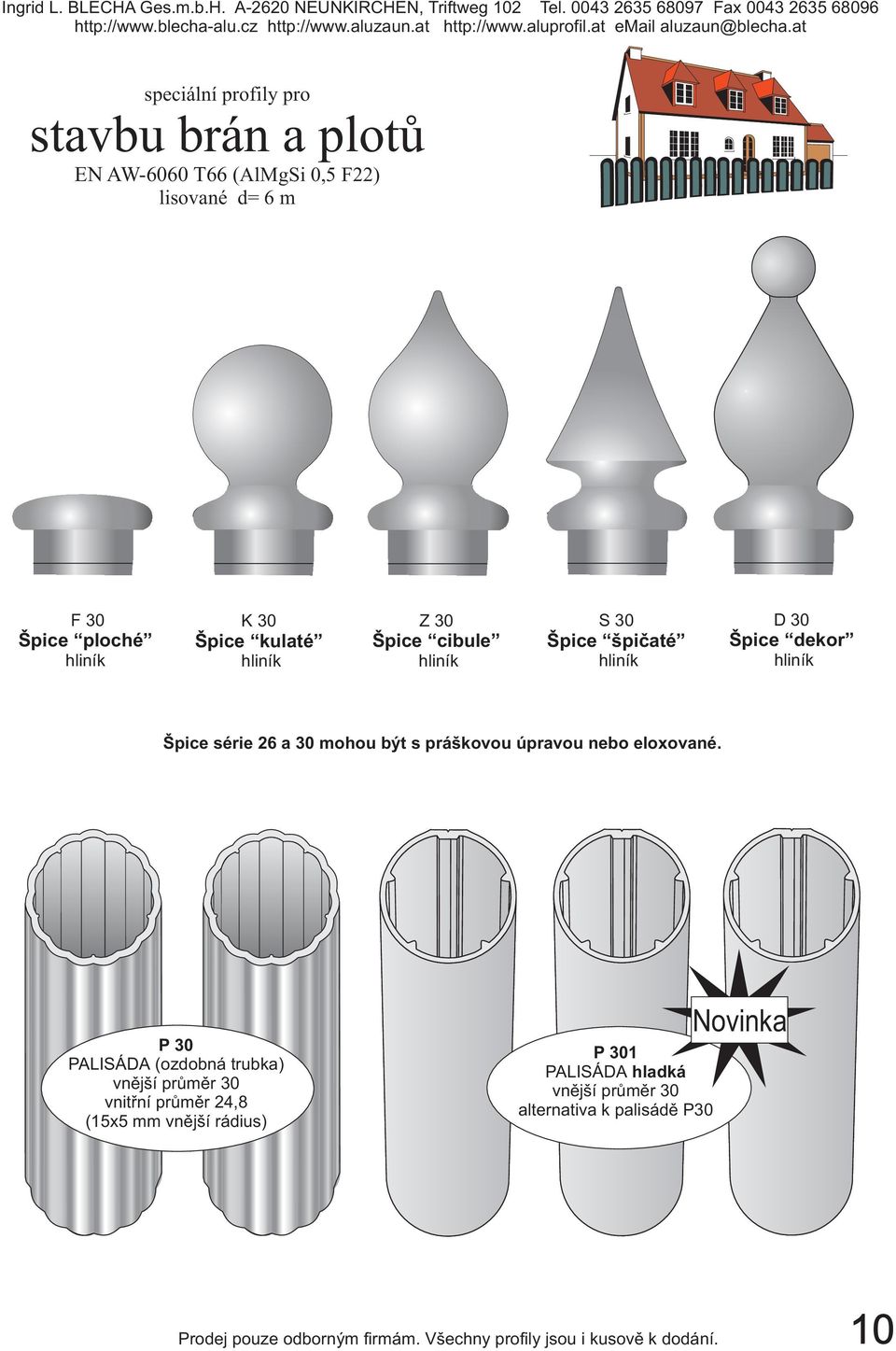

11 F 30 Špice ploché hlin ík K 30 Špice kulaté hliník Z 30 Špice cibule hliník S 30 Špice špičaté hliník D 30 Špice dekor hliník Špice série 26 a 30 mohou být s práškovou úpravou nebo eloxované. P30 PALISÁDA (ozdobná trubka) vnější průměr 30 vnitřní průměr 24,8 (15x5 mm vnější rádius) P 301 PALISÁDA hladká vnější průměr 30 alternativa k palisádě P30 Novinka Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 10

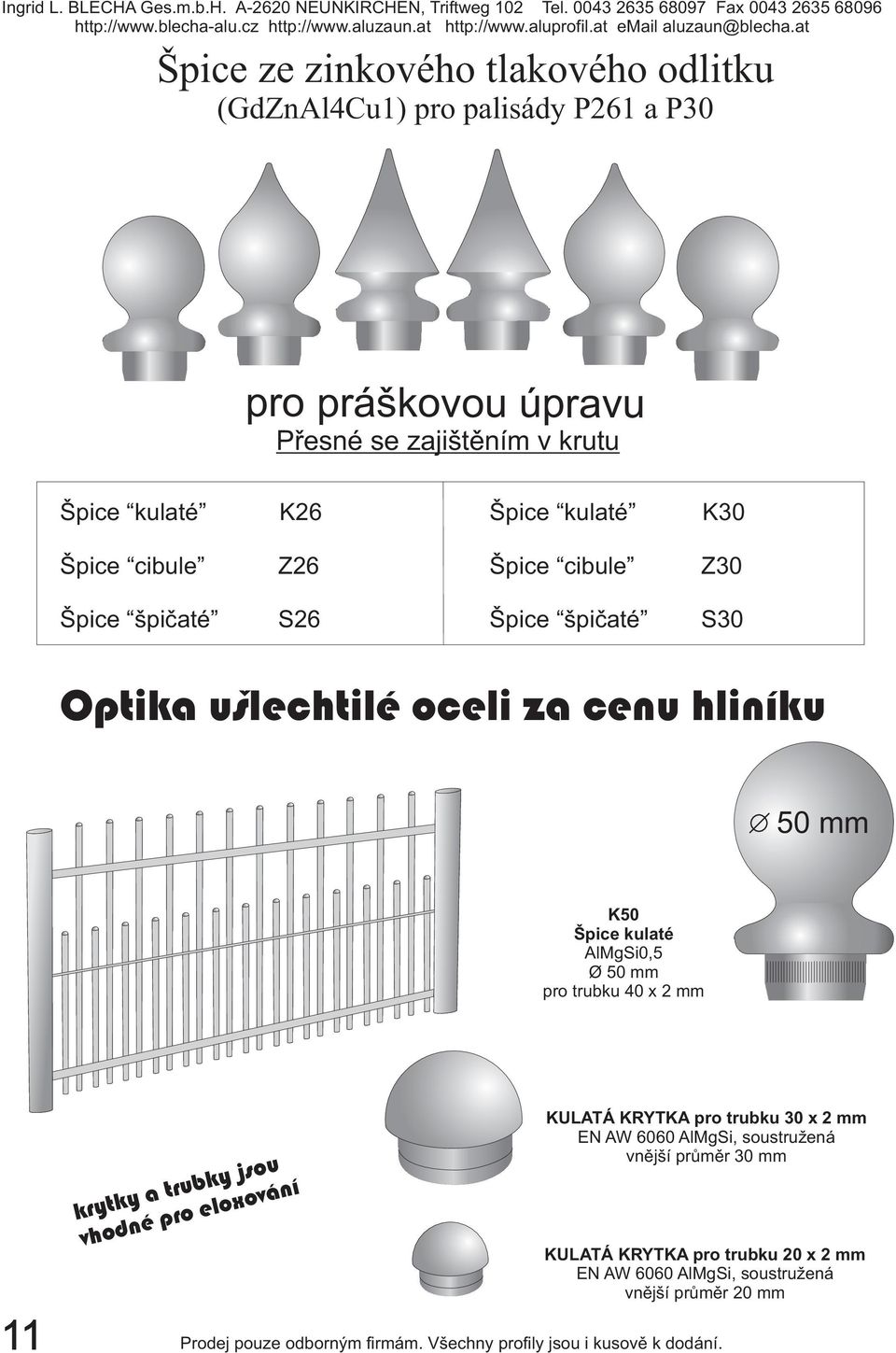

12 Špice ze zinkového tlakového odlitku (GdZnAl4Cu1) pro palisády P261 a P30 pro práškovou úpravu Přesné se zajištěním v krutu Špice kulaté K26 Špice kulaté K30 Špice cibule Z26 Špice cibule Z30 Špice špičaté S26 Špice špičaté S30 Optika ušlechtilé oceli za cenu hliníku 50 mm K50 Špice kulaté AlMgSi0,5 Ø 50 mm pro trubku 40 x 2 mm krytky a trubky jsou vhodné pro eloxování KULATÁ KRYTKA pro trubku 30 x 2 mm EN AW 6060 AlMgSi, soustružená vnější průměr 30 mm KULATÁ KRYTKA pro trubku 20 x 2 mm EN AW 6060 AlMgSi, soustružená vnější průměr 20 mm 11 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

13 cca. 120 mm Novinka P38 SVODIDLOVÝ PROFIL 30 x 8 mm (nosný profil) P48 SVODIDLOVÝ PROFIL 40 x 10 mm Délka 6 m Ozdobná špička s koul Kovaný hliník pro jekl 15 x 15 x 1,5 Ozdobná špička plamen Kovaný hliník pro jekl 15 x 15 x 1,5 Palisáda P30 viz strana 10 Ozdobná špička plamen Kovaný hliník pro palisádu P30 Ozdobná špička speer Kovaný hliník pro jekl 15 x 15 x 1,5 Ozdobná špička dekor Kovaný hliník pro jekl 15 x 15 x 1,5 Velký výběr dílů najdete v našem katalogu kovaného hliníku Novinka ORNAMENT PRO BRÁNU 380 x 200 x 20 2x závit M5 hliníkový odlitek Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 12

14 D 100 TROJÚHELNÍKOVÉ TRUBKY 100 x 100 x 2,5 D 70 TROJÚHELNÍKOVÉ TRUBKY 70 x 70 x 1,2 AlMgSi 0,5 F22) EN AW-6060 T66 ( D 30 TROJÚHELNÍKOVÉ TRUBKY 30 x 30 x 1,5 s kulatými nebo ostrými hranami DK 30 TROJÚHELNÍKOVÁ ČEPIČKA pro trojúhelníkovou trubku 30 x 30 hliníkový odlitek D 50 TROJÚHELNÍKOVÉ TRUBKY 50 x 50 x 1,5 DK 50 TROJÚHELNÍKOVÁ ČEPIČKA pro troj heln kovou trubku 50 x 50 hlin kov odlitek NOVINKA: ČEPIČKA PRO TROJÚHELNÍKOVÉ TRUBKY 50 x 50 mm 13 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

15 A72 osmihran 72 x 2,5 mm A60 osmihran 60 x 1,5 mm A45 osmihran 45 x 2 mm vnitřní průměr 40,4 mm oválné trubky ploché OR 21 x 12,0 x 2,00 OR 26 x 17,0 x 2,00 OR 30 x 18,5 x 2,25 OR 40 x 20,0 x 2,00 OR 42 x 22,0 x 1,40 OR 45 x 15,0 x 2,00 OR 45 x 23,0 x 2,00 OR 50 x 25,0 x 2,00 OR 50 x 30,0 x 1,50 OR 60 x 10,0 x 1,30 OR 80 x 26,0 x 1,50 OR 110 x 26,0 x 3,00 OR 160 x 80,0 x 3,00 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 14

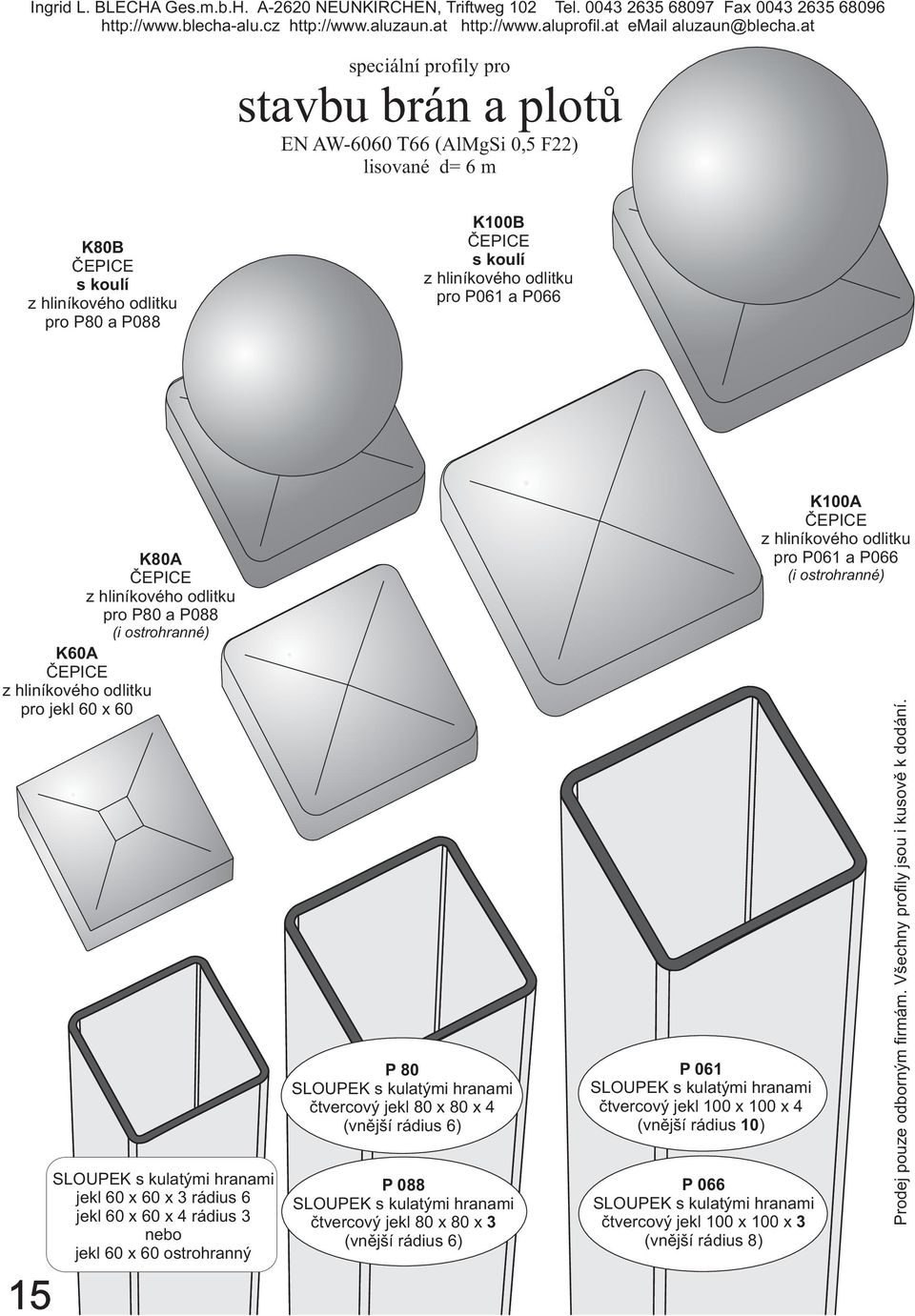

16 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. Ingrid L. BLECHA Ges.m.b.H. A-2620 NEUNKIRCHEN, Triftweg 102 Tel Fax K80B ČEPICE s koulí z hliníkového odlitku pro P80 a P088 K100B ČEPICE s koulí z hliníkového odlitku pro P061 a P066 K80A ČEPICE z hliníkového odlitku pro P80 a P088 (i ostrohranné) K60A ČEPICE z hliníkového odlitku pro jekl 60 x 60 K100A ČEPICE z hliníkového odlitku pro P061 a P066 (i ostrohranné) P80 SLOUPEK s kulatými hranami čtvercový jekl 80 x 80 x 4 (vnější rádius 6) P 061 SLOUPEK s kulatými hranami čtvercový jekl 100 x 100 x 4 (vn ější rádius 10) 15 SLOUPEK s kulatými hranami jekl 60 x 60 x 3 rádius 6 jekl 60 x 60 x 4 rádius 3 nebo jekl 60 x 60 ostrohranný P 088 SLOUPEK s kulatými hranami čtvercový jekl 80 x 80 x 3 (vn ější rádius 6) P 066 SLOUPEK s kulatými hranami čtvercový jekl 100 x 100 x 3 (vn ější rádius 8)

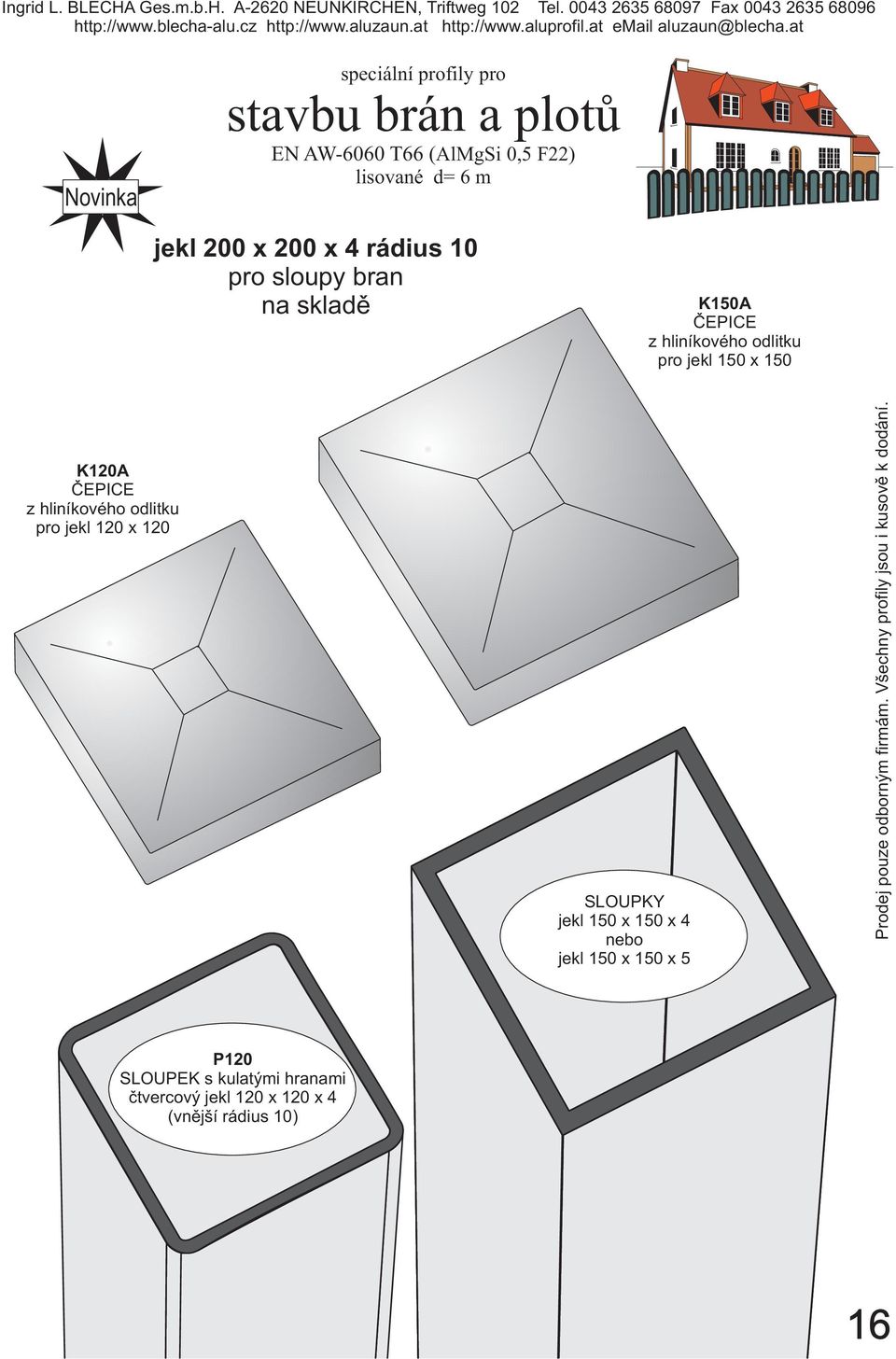

17 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. Ingrid L. BLECHA Ges.m.b.H. A-2620 NEUNKIRCHEN, Triftweg 102 Tel Fax Novinka jekl 200 x 200 x 4 rádius 10 pro sloupy bran na skladě K150A ČEPICE z hliníkového odlitku pro jekl 150 x 150 K120A ČEPICE z hliníkového odlitku pro jekl 120 x 120 SLOUPKY jekl 150 x 150 x 4 nebo jekl 150 x 150 x 5 P120 SLOUPEK s kulatými hranami čtvercový jekl 120 x 120 x 4 (vn ější rádius 10) 16

18 K30C KOULE PRO SLOUPEK ø 30 mm, M8 hliníkový odlitek K50C KOULE PRO SLOUPEK ø 50 mm, M8 hliníkový odlitek K80C KOULE PRO SLOUPEK ø 80 mm, M8 hliníkový odlitek K100C KOULE PRO SLOUPEK ø 100 mm, M8 hliníkový odlitek K100C DEKOR KOULE s páskem ø 100 mm, s vnitřnim závitem hliníkový odlitek HLINÍK HLINÍK MONTÁŽNÍ PATKA 80 pro jekl 80 x 80 mm AlMgSi0,5 F22 z ploché tyče 70 x 5 mm MONTÁŽNÍ PATKA 100 pro jekl 100 x 100 mm AlMgSi0,5 F22 z ploché tyče 90 x 5 mm 17 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

19 MONTÁŽNÍ ÚHEL 60 x 40 x 25 mm (s= 6 mm) s podlouhlým otvorem 30 x 6 BALUSTRÁDA hliníkový odlitek 145 x 145 mm V= 880 mm NÁVAROVÁ DESKA středová 200 x 200 mm pro sloupek 120 x 120 hliníkový odlitek NÁVAROVÁ DESKA mimostředová 200 x 200 mm pro sloupek 120 x 120 hliníkový odlitek NÁVAROVÁ DESKA středová 200 x 200 mm pro sloupek 100 x 100 hliníkový odlitek NÁVAROVÁ DESKA mimostředová 200 x 200 mm pro sloupek 100 x 100 hliníkový odlitek Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 18

20 PANT S055 nerez - hliník, k nastavení s profilem P05 (bez montážní desky) MONTÁŽNÍ DESKA ø 10 mm MONTÁŽNÍ DESKA 100 x 60 x 10 AlMgSi0,5 MONTÁŽNÍ DESKA 100 x 100 x 10 AlMgSi0,5 R 05 ŠTULPOVÁ ZÁVORA z P05 bez boty celková délka: 295 mm P05 PANT a ZÁVORA 30 x 25 - díra ø 15,3 vzdálenost os 18 d= 6000 mm P41 ( 41 x 22 x 3) T-doraz pro všechny latě d= 6000 mm BOTA hliníkový odlitek pro R05 19 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

21 P84 RÁMOVÝ PROFIL PRO BRÁNY 80 x 60 mm v délkách 6000 mm mm Do tohoto profilu je možno zasunout plochou tyč 50 x 10 mm a rohovou spojku V104 (roh). Rámový profil P84 má stejné použití jako profil P104 - upozorňujeme na informace o zpracování na straně 21 EN AW-6060 T66 (AlMgSi 0,5 F22) P86 a P84 pro menší bránové konstrukce volitelné pro laťkovou výplň nebo čeln oplocen P86 RÁMOVÝ PROFIL PRO BRÁNY 80 x 60 mm v délkách 6000 mm mm Do tohoto profilu je možno zasunout plochou tyč 50 x 10 mm a rohovou spojku V104 (roh). Rámový profil P86 má stejné použití jako profil P204 - upozorňujeme na informace o zpracování na straně 22 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 20

22 P 104 RÁMOVÝ PROFIL PRO BRÁNY 104 x 60 mm drážka pro krycí latě P03, P24, P25 nebo P245 v délkách 6000 mm mm Do tohoto profilu je možno zasunout plochou tyč 50 x 15 mm a plochou tyč 50 x 10 mm jekl 50 x 50 mm nebo jekl 80 x 40 mm (nerez nebo pozink. ocel), rohovou spojku V104 nebo L-profil 120 x 120 x 10 mm (roh). ROHOVÁ SPOJKA V104 pro rámové profily P104, P204, P84 a P86 hliníkový odlitek NOVINKA BLECHA INFORMACE O ZPRACOVÁNÍ rohová spojka V104 plochá tyč 50 x 10 mm jekl 50 x 50 mm jekl 80 x 40 mm plochá tyč 50 x 15 mm L-profil 120 x 120 x 10 mm 21 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

23 P 204 RÁMOVÝ PROFIL PRO BRÁNY 104 x 60 mm v délkách 6000 mm mm drážka pro krycí latě P03, P24, P25 nebo P245 Do tohoto profilu je možno zasunout plochou tyč 50 x 15 mm a plochou tyč 50 x 10 mm jekl 50 x 30 mm nebo jekl 80 x 30 mm (nerez nebo pozink. ocel), rohovou spojku V104 nebo L-profil 120 x 120 x 10 mm (roh). Na tento rámový profil je možno čelně přišroubovat latě, palisády atd INFORMACE O ZPRACOVÁNÍ rohová spojka V104 plochá tyč 50 x 10 mm jekl 50 x 30 mm L-profil 120 x 120 x 10 mm jekl 80 x 30 mm plochá tyč 50 x 15 mm Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 22

24 STAVBA BALKONŮ A ZÁBRADLÍ P63 ZÁBRADLÍ 60 mm šířka 40 mm výška vnitřní průměr 51,5 mm P62 NOSIČ PRO ZÁBRADLÍ 51 mm šířka 21 mm výška PLASTOVÝ KRYT pro zábradlí P63/P62 černý P39 MADLO 60 mm šířka 39,5 mm výška vnitřní průměr 40,2 mm PLASTOVÝ KRYT pro madla P39 černý 45 PLASTOVÝ KRYT pro madla P39 černý P09 ZÁBRADLOVÝ PROFIL 65 mm šířka 45 mm výška vnitřní průměr mm U-Profil 20 x 40 x 20 x 2 nebo 20 x 40 x 20 x 4 HLINÍKOVÝ KRYT pro zábradlový profil P09 pro svařování a šroubování P35 MADLO 50 x 35 x 2 mm vnitřní průměr 35,5 mm další modely 23 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

25 STAVBA BALKONŮ A ZÁBRADLÍ P 662 ZÁBRADLÍ ø 66,2 mm vnitřní průměr 51,5 mm KOVOVÝ KRYT pro zábradlí P662/P62 pro svařování a šroubování P62 NOSIČ PRO ZÁBRADLÍ 51 mm šířka 21 mm výška P15 ZÁBRADLÍ 80 mm šířka 40 mm výška vnitřní průměr 36 mm koncový kryt pro madlo P15 hliník P14 NOSIČ PRO ZÁBRADLÍ 37,2 mm šířka 16,5 mm výška P 341 MADLO s příčkou 120 x 40 x 2 mm vnitřní průměr 100,8 mm koncový kryt pro madlo P341 i včetně motážní sady hliník NOVINKA vylepšená kvalita pro sloupek 100 mm P 101 MADLO s příčkou 100 x 33 x 1,8 mm vnitřní průměr 80,8 mm koncový kryt pro madlo P101 i včetně motážní sady hliník NOVINKA vylepšená kvalita pro sloupek 80 mm Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 24

26 STAVBA BALKONŮ A ZÁBRADLÍ Navrhněte si z různých latí Váš osobní ozdobný plot P22 OZDOBNÉ LATĚ se šroubovým kanálkem 25 x 25 x 1,2 ( vnější rádius 6) P19 OZDOBNÉ LATĚ se šroubovým kanálkem 25 x 15 x 1,2 ( vnější rádius 6) P44 OZDOBNÉ LATĚ se šroubovým kanálkem 44 x 25 x 1,2 ( vnější rádius 11) P04 OZDOBNÉ LATĚ se šroubovým kanálkem 25 x 25 x 1,2 ( vnější rádius 1) P43 U-KLIPS OZDOBNÉ LATĚ se šroubovým kanálkem 25 x 25 x 1,2 (vn ější rádius 1) P42 D-KLIPS Kryt pro U-Klips (vn ější rádius 1) P40 OZDOBNÉ LATĚ se šroubovým kanálkem 40 x 25 x 1,2 ( vnější rádius 1) P10 OZDOBNÉ LATĚ se šroubovým kanálkem 30 x 15 x 1,5 (rádius 4 dutý) P31 OZDOBNÉ LATĚ se šroubovým kanálkem 30 x 30 x 1,2 (rádius 5 dutý) 25 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání.

27 Polokulaté a trapézové trubky jsou ideální pro výplň vrat a balkonů. P 9268 polokulatá trubka 30 x 20 x 1,3 P 9231 polokulatá trubka 40 x 25 x 1,3 P23 polokulatá trubka 44 x 26,6 x 1,2 vnitřní průměr 23,6 mm P 9254 trapézová trubka 25 x 22 x 10 x 1,2 P 9227 trapézová trubka 30 x 25 x 10 x 1,3 P 9256 obkladný profil 139 x 6,6 P 9279 plný profil 124 x 8,5 Prodej pouze odborným firmám. Všechny profily jsou i kusově k dodání. 26

28 Czech Republic Gmünd Export do 46 států Linz Krems St. Pölten Wien Slovakia Bodensee Liech. Bregenz Feldkirch Landeck Switz. Germany Innsbruck Italy Kufstein Lienz Wels Salzburg Bischofshofen Villach Steyr Klagenfurt AUSTRIA Eisenerz Graz Bruck Baden Wiener Neustadt Eisenstadt Neunkirchen Hungary Slovenia Hledáte určitý profil? Použijte vyhledávačprofilůpod Croatia Tel 0043 (0) Fax 0043 (0) Ingrid L. BLECHA Ges.m.b.H. IMPORT-EXPORT A-2620 NEUNKIRCHEN, Triftweg 102
