TYPOLOGIE STAVEB A BYTOVÝCH DOMŮ

Transkript

1 TYPOLOGIE úvod TYPOLOGIE STAVEB A BYTOVÝCH DOMŮ Typologie nauka o navrhování budov Cíl typologie vytvořit příjemné prostředí pro práci a odpočinek v budově Při navrhování objektu musíme respektovat požadavky: Provozní Zdravotní a psychologické Bezpečnostní Konstrukční Estetické Ekonomické

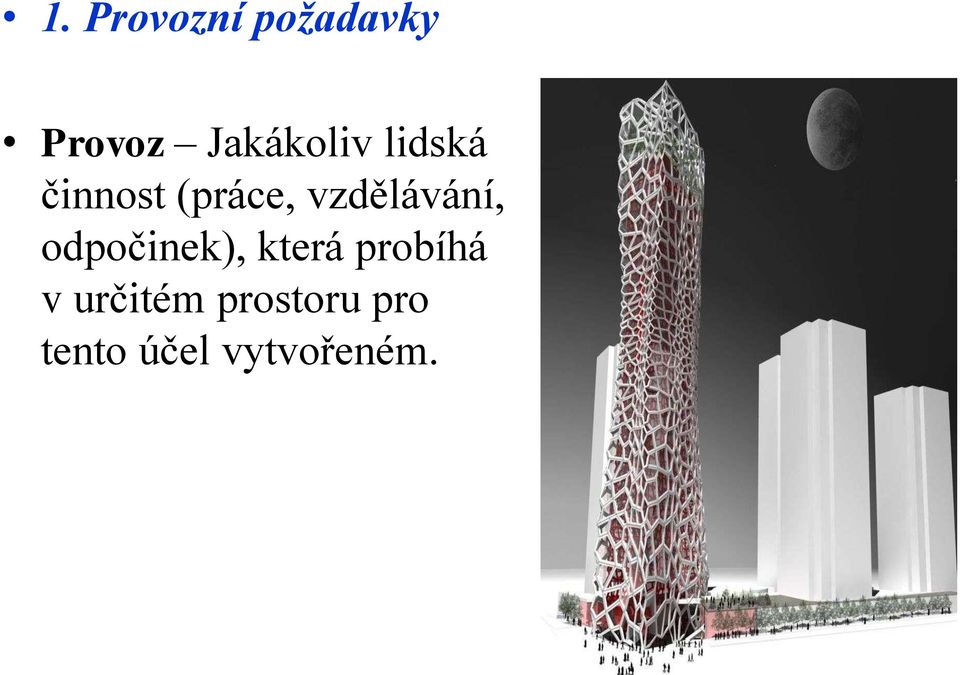

2 1. Provozní požadavky Provoz Jakákoliv lidská činnost (práce, vzdělávání, odpočinek), která probíhá v určitém prostoru pro tento účel vytvořeném.

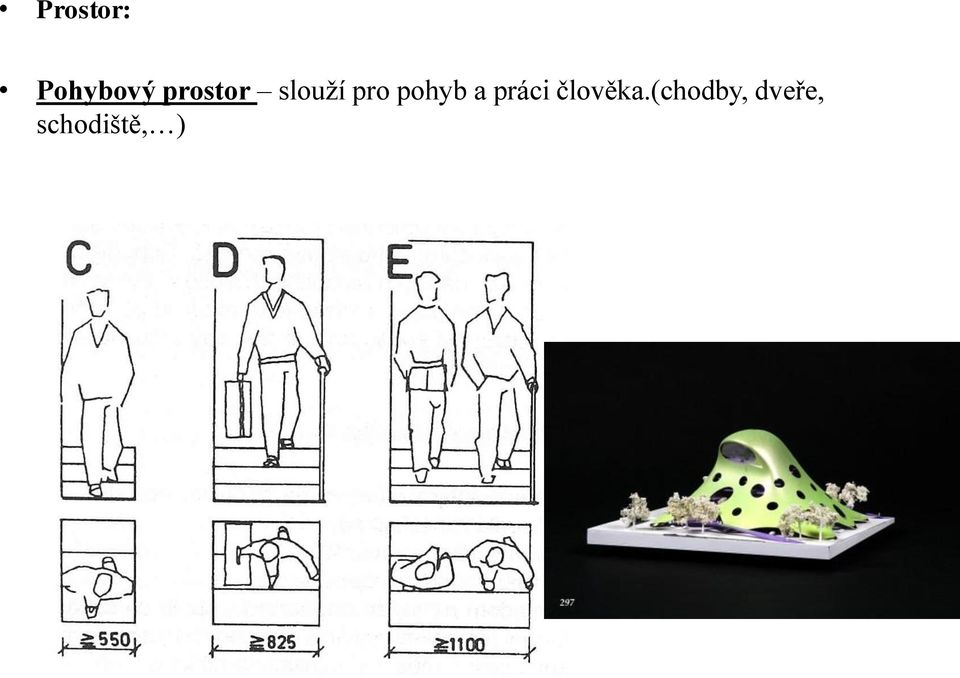

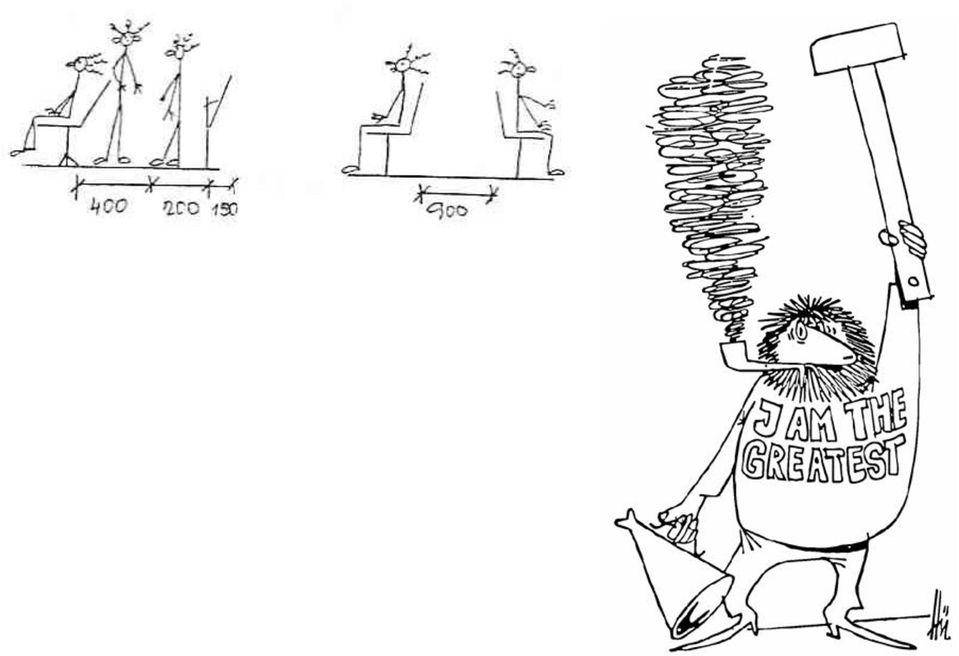

3 Prostor: Pohybový prostor slouží pro pohyb a práci člověka.(chodby, dveře, schodiště, )

4

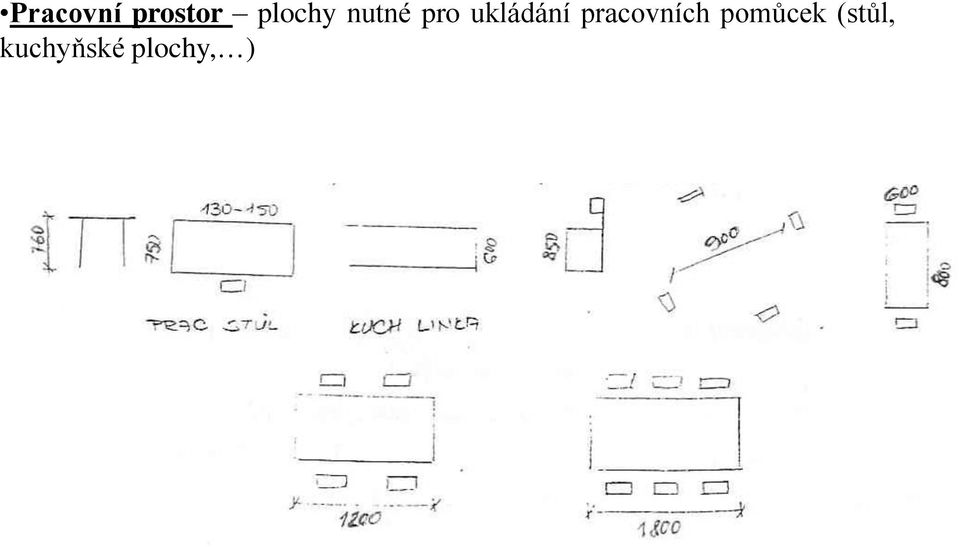

5 Pracovní prostor plochy nutné pro ukládání pracovních pomůcek (stůl, kuchyňské plochy, )

6 Fyzikální vlastnosti prostoru: Osvětlení a barva světla ovlivňuje pocity lidí, jejich psychiku i zdravotní stav. Nevhodné osvětlení snižuje pracovní výkon, nevhodně zvolené barvy, - minimální plocha oken je rovna nejméně 1/10 podlahové plochy dané místnosti. Nejmenší skladebný rozměr osvětlovacího otvoru je alespoň 0,90m a) přirozené osvětlení okny, b) umělé osvětlení osvětlené jednotlivých místností je určeno dle účalu dané místnosti. Jednotka osvětlení [lx] Větrání a) přirozené - větrání okny, otvory ve zdivu, b) umělé (nucené) ventilátory, klimatizace, Teplota a vlhkost vzduchu je rozdílná dle účelu místnosti. Obytné místnosti mají teplotu C a vlhkost se pohybuje v rozmezí %. Rozdíl je dle ročního období a umístění místností (starší, nový RD, bytový dům, ) Zvuk hluk ovlivňuje únavu, zdraví člověka - ovlivníme ho dispozicí místností v budově, protihlukovou izolací

7 Provoz a) Celkový provoz souhrn všech provozů b) Dílčí provoz provoz jednotlivých místností, prostorů, bytů, domů, c) Společný provoz doplňkový pro hlavní prostory parkoviště, garáže, prádelna v obytném domě,

8 2. Zdravotní a psychologické požadavky Zdravotní požadavky požadavek na vytvoření obytného prostředí s co nejvhodnějším mikroklimatem pro vývoj lidského organismu Budova musí splňovat potřeby lidí: a) biologické potřeby čerstvý vzduch, světlo, slunce, b) fyziologické potřeby dýchání, krevní oběh, c) profylaktické potřeby čisté ovzduší, bezpečnost proti úrazu, Psychologické požadavky prostor, který blahodárně působí na lidskou psychiku (zařízením nábytku, barva interiéru červená způsobuje agresivitu, zelená působí blahodárně na zrak, dispozice) Budova musí splňovat psychologické potřeby - potřeba bezpečí, soukromí, výběru,

9 3. Bezpečnostní požadavky Bezpečnost můžeme rozdělit: a) psychologická člověk se musí cítit bezpečně b) fyzická je nutno omezit nebezpečí úrazu,

10 4. Konstrukční požadavky Volba konstrukce může být ovlivněna průmyslovou výrobou, technickými požadavky (instalace, vytápění, ), velikostí, rozpětím, apod. Volba materiálu je ovlivněna jeho vlastnostmi (odolnost, opotřebování, pracnost, ), prostředím, ve kterém bude stavba prováděna (podnebí, ) Konstrukční systémy: 1) Podle druhu konstrukce a) stěnový b) skeletový c) kombinovaný 2) Podle polohy a) podélný b) příčný c) obousměrný 3) Podle technologie a) zděné b) monolitické c) montované

11 5. Estetické požadavky Stavby ovlivňují pocity lidí. Tvarové řešení, velikost místností, osvětlení, zvuk, barva,.. 6. Ekonomické požadavky Při stavbě budov se snažíme minimalizovat veškeré náklady a) přímé náklady na vlastní stavbu (materiál, pracovní síla, ) b) nepřímé provoz a údržba (vytápění, el. energie, )

12 Zásady navrhování občanských a bytových staveb Vliv na řešení stavby - objektivní činitelé podnebí, orientace ke světovým stranám, - subjektivní činitelé investor, projektant, dodavatel Navrhování objektů Při návrhu postupujeme od celku k detailu. Nejprve velikost půdorysu, pak se řeší jednotlivé možnosti dispozice. Architektonické a dispoziční řešení Projektant a architekt hledají ideální řešení, které předvedou investorovi. Variační systém Je zpracováno několik variant, které se předvedou investorovi a vybírá se ta nejoptimálnější. Konstrukční řešení Není obvykle určeno předem. Upřesněním architektonického a dispozičního řešení se upřesňuje konstrukční systém.

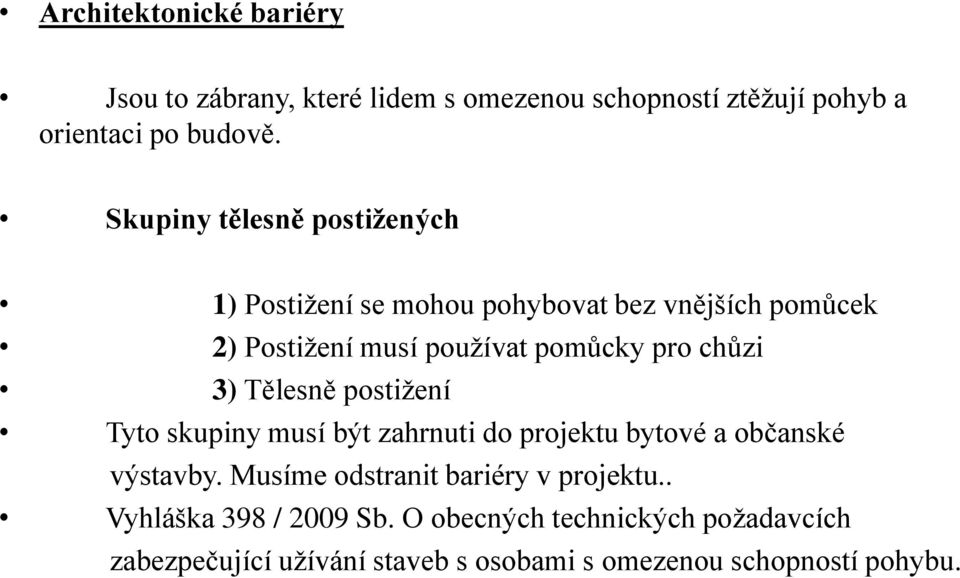

13 Architektonické bariéry Jsou to zábrany, které lidem s omezenou schopností ztěžují pohyb a orientaci po budově. Skupiny tělesně postižených 1) Postižení se mohou pohybovat bez vnějších pomůcek 2) Postižení musí používat pomůcky pro chůzi 3) Tělesně postižení Tyto skupiny musí být zahrnuti do projektu bytové a občanské výstavby. Musíme odstranit bariéry v projektu.. Vyhláška 398 / 2009 Sb. O obecných technických požadavcích zabezpečující užívání staveb s osobami s omezenou schopností pohybu.

14 Koncepce budov Prostory v budově 1) Užitné prostory tvoří jádra budov prostory určené k hlavní náplni objektu (škola učebny, administrativní budova kanceláře, ) 2) Komunikační prostory chodba, schodiště, výtahy 3) Doplňkové prostory koupelna, šatny, kotelna Konstrukční trakt prostor mezi dvěma nosnými stěnami 1) Příčný konstrukční trakt 2) Podélný konstrukční trakt Budovy dělíme 1) Samostatně stojící 2) Přistavěné 3) Řadové 4) Rohové

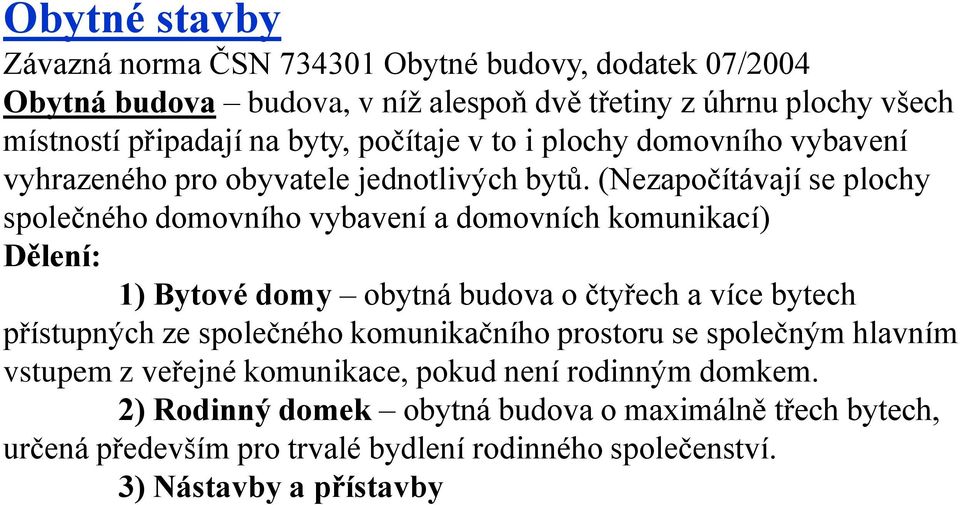

15 Obytné stavby Závazná norma ČSN Obytné budovy, dodatek 07/2004 Obytná budova budova, v níž alespoň dvě třetiny z úhrnu plochy všech místností připadají na byty, počítaje v to i plochy domovního vybavení vyhrazeného pro obyvatele jednotlivých bytů. (Nezapočítávají se plochy společného domovního vybavení a domovních komunikací) Dělení: 1) Bytové domy obytná budova o čtyřech a více bytech přístupných ze společného komunikačního prostoru se společným hlavním vstupem z veřejné komunikace, pokud není rodinným domkem. 2) Rodinný domek obytná budova o maximálně třech bytech, určená především pro trvalé bydlení rodinného společenství. 3) Nástavby a přístavby

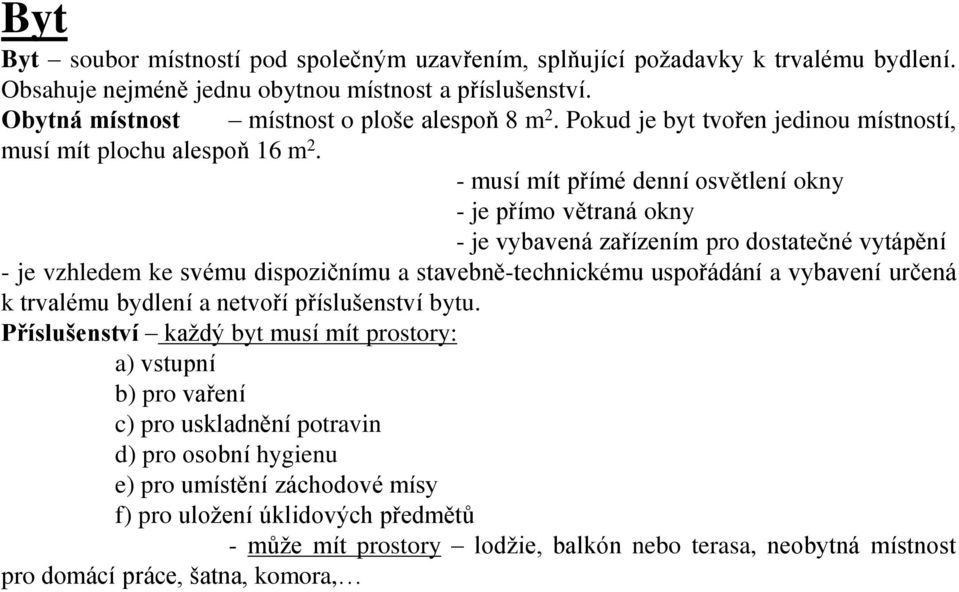

16 Byt Byt soubor místností pod společným uzavřením, splňující požadavky k trvalému bydlení. Obsahuje nejméně jednu obytnou místnost a příslušenství. Obytná místnost místnost o ploše alespoň 8 m 2. Pokud je byt tvořen jedinou místností, musí mít plochu alespoň 16 m 2. - musí mít přímé denní osvětlení okny - je přímo větraná okny - je vybavená zařízením pro dostatečné vytápění - je vzhledem ke svému dispozičnímu a stavebně-technickému uspořádání a vybavení určená k trvalému bydlení a netvoří příslušenství bytu. Příslušenství každý byt musí mít prostory: a) vstupní b) pro vaření c) pro uskladnění potravin d) pro osobní hygienu e) pro umístění záchodové mísy f) pro uložení úklidových předmětů - může mít prostory lodžie, balkón nebo terasa, neobytná místnost pro domácí práce, šatna, komora,

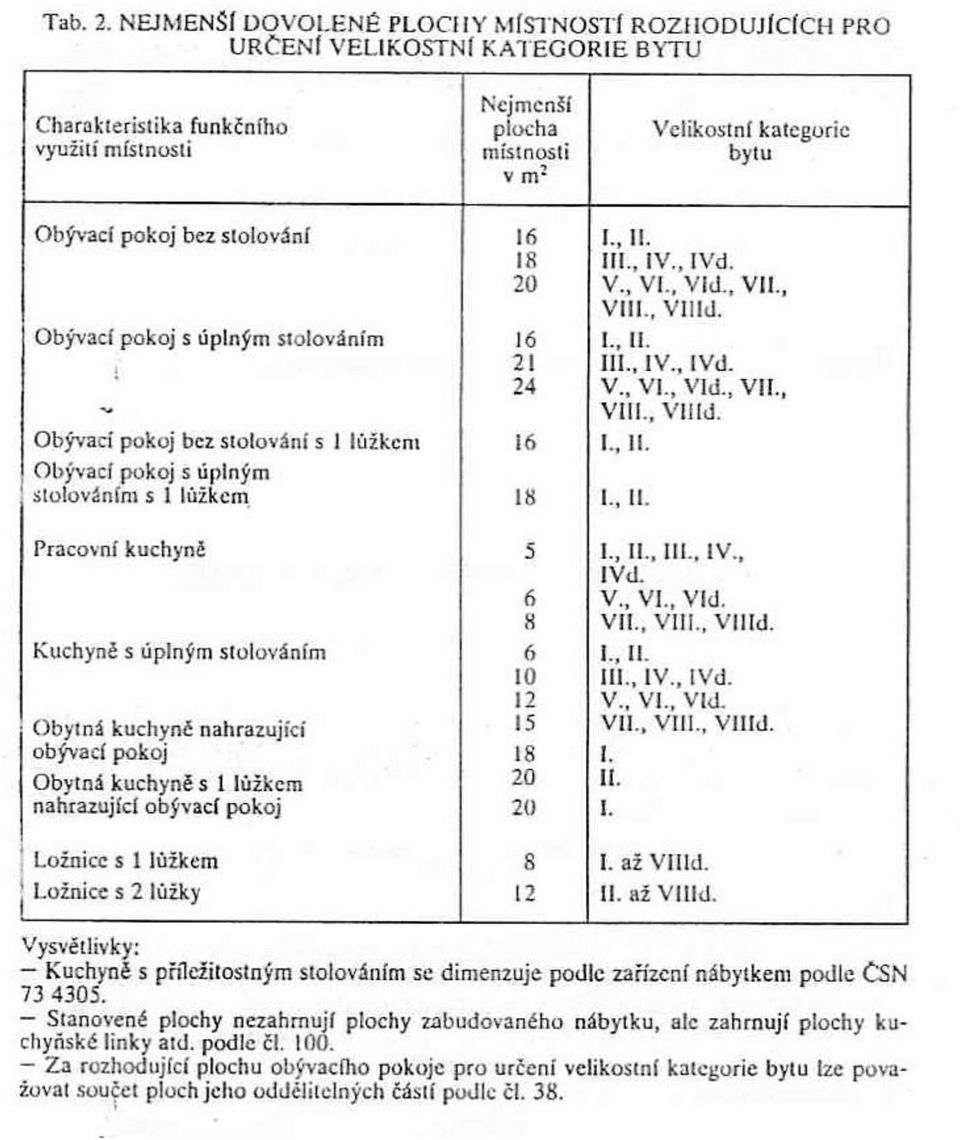

17 Kategorizace bytů - dělení dle ČSN kategorie I VIIId liší se dle počtu místností, vybavení bytu, velikostí místností,

18

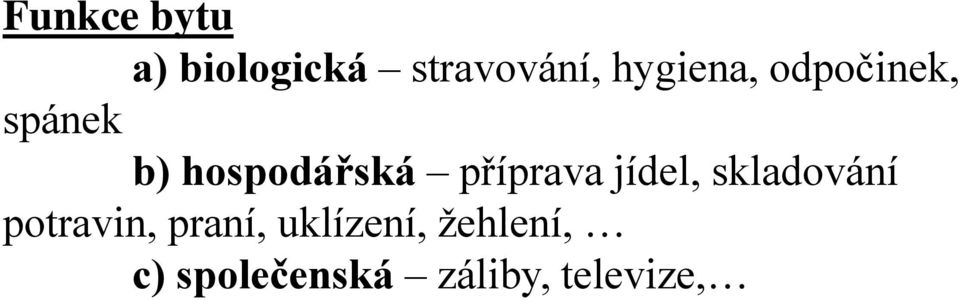

19 Funkce bytu a) biologická stravování, hygiena, odpočinek, spánek b) hospodářská příprava jídel, skladování potravin, praní, uklízení, žehlení, c) společenská záliby, televize,
