Část 1: Vertikální komunikace

Transkript

1 Část 1: Vertikální komunikace - schodiště názvosloví, druhy, funkční a typologické požadavky, příklad návrhu - schodiště konstrukční a materiálová řešení, statické principy - schodiště technologická a tvarová řešení, povrchy, zábradlí - rampy a výtahové šachty stavební a konstrukční řešení Podklady: 1. J. Witzany a kol.: Konstrukce pozemních staveb, ČSN Schodiště a šikmé rampy. Základní ustanovení

2 Schodiště názvosloví - komunikační prostor, ve kterém jsou umístěny schody, příp. další zařízení (výtahy, zdvižné plošiny apod.); -umožňují vertikální spojení jednotlivých prostor a výškových úrovní uvnitř i vně budovy; -důležitá součást, zejména u veřejných budov i jako architektonický prvek; - návrh schodiště musí respektovat typologické, funkční, statické a dispoziční požadavky, hygienické a požární předpisy; - návrh schodiště musí vycházet z materiálového a konstrukčního řešení objektu a jeho účelu.

3 Schodiště názvosloví Schodišťové prvky Poloha výstupní čáry ramena: - nástupní - mezilehlá - výstupní - vyrovnávací - souměrně sdružená

4 Schodiště typologické požadavky Rozdělení schodišť podle sklonu ramen

5 Schodiště typologické požadavky Závislost výšky a šířky schodišťového stupně - běžně: - 2h + b = 630 mm ( mm) / 290 mm - Warthův vztah: - 4/3h + b = 520 mm - 3/2h + b = 540 mm / 293 mm - pro sklony 25 až 40 : - b h = 120 mm - b + h = 460 mm / 290 mm poloměr zakřivení vnitřního okraje méně než 2/3b:

6 Schodiště typologické požadavky Doporučené rozměry schodišťových stupňů dle použití (budovy)

7 Schodiště typologické požadavky Podchodná výška: h 1 h 1 h 2 Průchodná výška: h 2

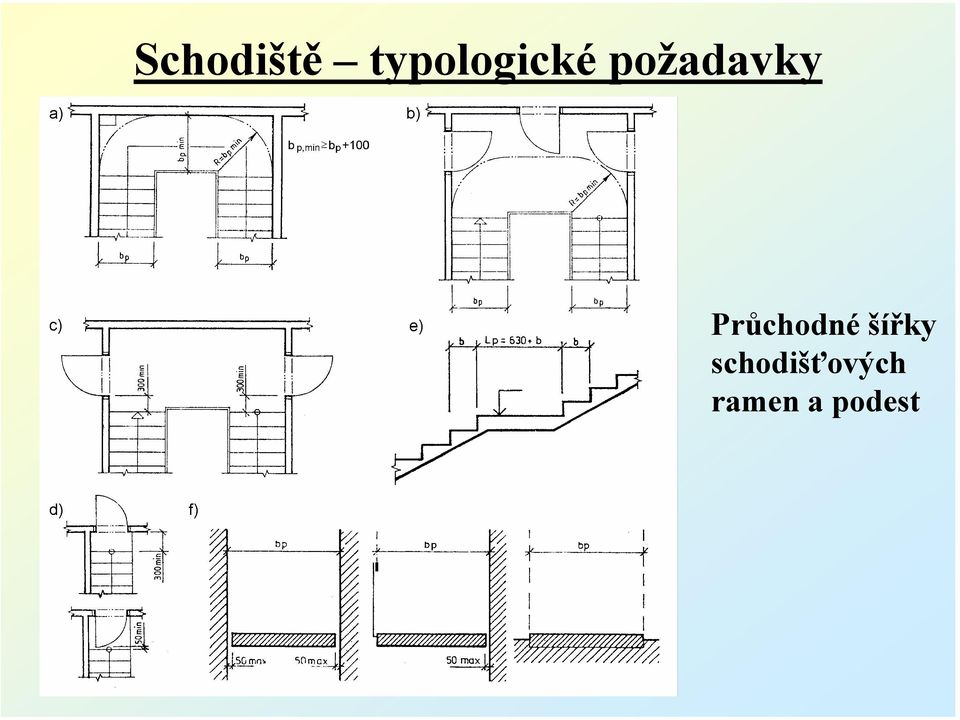

8 Schodiště typologické požadavky Průchodné šířky schodišťových ramen a podest

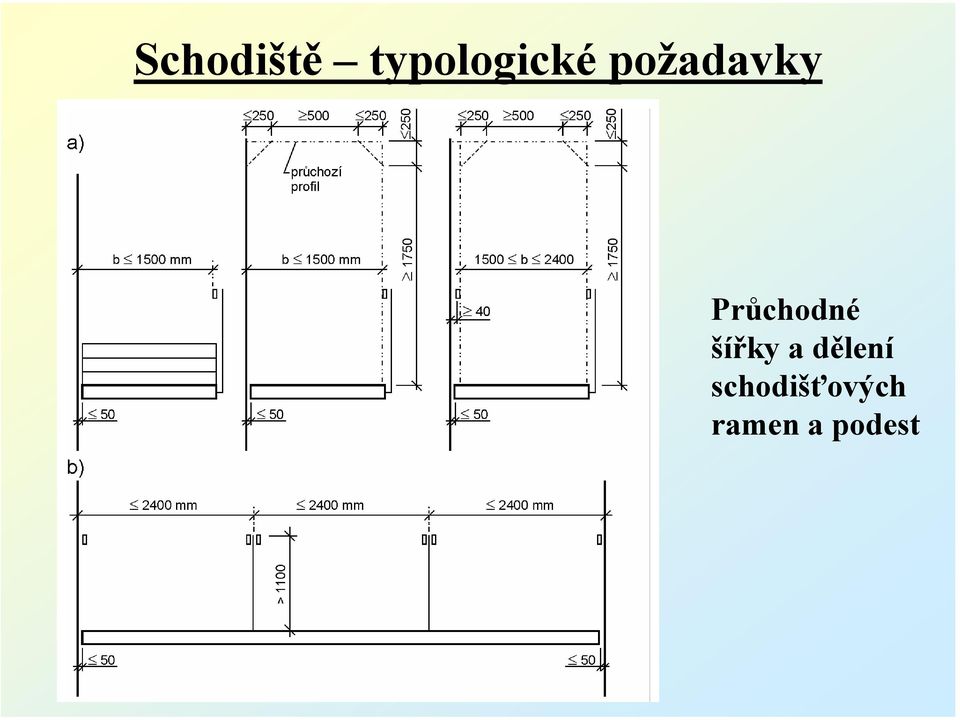

9 Schodiště typologické požadavky Průchodné šířky a dělení schodišťových ramen a podest

10 Schodiště typologické požadavky Rozměry stupňů, úprava hran stupňů

11 Schodiště funkční požadavky - bezpečnost při výstupu a sestupu (rozměry, uspořádání, doporučené protiskluzové vlastnosti); - statická bezpečnost a spolehlivost; - spolehlivá evakuace osob při ohrožení, popř. při odstraňování následků mimořádných zatížení a vlivů; -požární bezpečnost a spolehlivost, zamezení šíření ohně, dýmu a spalných plynů; - dostatečný tepelný odpor a akustická neprůzvučnost schodišťových konstrukcí; -osvětlení a větrání schodišťového prostoru; - snadná dostupnost a použitelnost; - dostatečná odolnost proti mechanickému opotřebení; - snadná údržba.

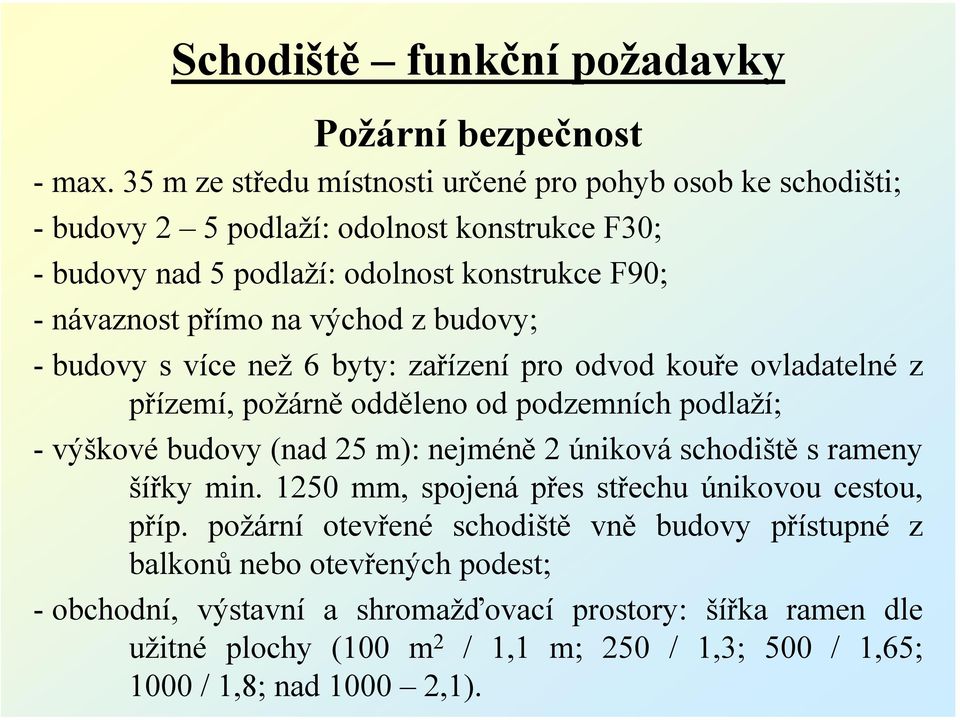

12 Schodiště funkční požadavky Požární bezpečnost - max. 35 m ze středu místnosti určené pro pohyb osob ke schodišti; - budovy 2 5 podlaží: odolnost konstrukce F30; - budovy nad 5 podlaží: odolnost konstrukce F90; - návaznost přímo na východ z budovy; - budovy s více než 6 byty: zařízení pro odvod kouře ovladatelné z přízemí, požárně odděleno od podzemních podlaží; - výškové budovy (nad 25 m): nejméně 2 úniková schodiště s rameny šířky min mm, spojená přes střechu únikovou cestou, příp. požární otevřené schodiště vně budovy přístupné z balkonů nebo otevřených podest; - obchodní, výstavní a shromažďovací prostory: šířka ramen dle užitné plochy (100 m 2 / 1,1 m; 250 / 1,3; 500 / 1,65; 1000 / 1,8; nad ,1).

13 Schodiště funkční požadavky Tepelně izolační vlastnosti - tepelný odpor schodišťových stěn 0,25 až 1,05 m 2.K.W -1 ; - minimální teplota schodišťového prostoru +10 C. - pružná úprava styků schodišťových prvků s okolními konstrukcemi; - plovoucí podlahy na podestách; Zvukově izolační vlastnosti -měkké a pružné nášlapné vrstvy na stupních a podestách; - index vzduchové neprůzvučnosti schodišťových stěn min. 51 db; - index vzduchové neprůzvučnosti dveří min. 22 db. Větrání - zvláštní požadavky na chráněné únikové cesty: uzávěry těsné proti pronikání kouře a zplodin hoření, 10násobek výměny za 1 hod.

14 Schodiště druhy Podle funkce a významu: - hlavní zpravidla bezprostředně navazuje na vstup, při návrhu musí být respektován význam a funkce budovy; - vedlejší doplňuje hlavní, usnadňuje vertikální pohyb a evakuaci, návrh na provozní, bezpečnostní a požární požadavky; - vyrovnávací spojuje výškové rozdíly v rámci jednoho podlaží, nejčastěji ve vstupních prostorách; - požární únikové, slouží pro evakuaci, někdy na vnější straně budovy.

15 Schodiště druhy Podle umístění vzhledem k budově: - vnitřní uvnitř budovy; - vnější vně budovy v bezprostřední návaznosti, např. vstupy; - terénní samostatně mimo budovu, sloužící překonání výškových rozdílů terénu, např. zahradní. Podle tvaru výstupní čáry: - přímé (přímočaré) výstupní čára je přímka, ramena přímá; schodišťové stupně konstantní šířky po jejich délce; - zakřivené (křivočaré) výstupní čára je křivka, ramena křivá nebo točitá, stupně nestejné šířky po jejich délce; - smíšené (smíšenočaré) výstupní čára složená z přímek a křivek, stupně stejné i proměnné šířky po jejich délce.

16 Schodiště druhy Podle počtu ramen v jednom podlaží: - jednoramenná; - dvouramenná; - trojramenná; - čtyř a víceramenná; - sdružená zvláštní případ, nástup a výstup v různých místech. V jednom rameni max. 16 stupňů; RD, mezonety a pomocná max pravotočivé; - levotočivé. Podle smyslu výstupní čáry:

17 Schodiště druhy smíšenočará jednoramenná

18 Schodiště druhy smíšenočará dvouramenná

19 Schodiště druhy

20 Schodiště druhy Sdružená schodiště v historických budovách

21 Schodiště návrh schodišťových prvků Součásti návrhu rozměrů stupňů a jejich počtu v ramenech: - prostorové možnosti (velikost a tvar schodišťového prostoru, k.v.), - typologie (požadavky na rozměry stupňů, ramen, podest), - geometrie (řešení detailu návaznosti ramen na podesty, případné zakřivení ramen, tloušťky povrchových úprav atd.) Příklad: - budova soudu, železobetonový skelet, schodiště ve vstupní hale - konstrukční výška podlaží 3,6 m -šířka ramene 1,8 m

22 Schodiště návrh schodišťových prvků Počet stupňů: Pozn.: Jako vhodná výška stupně uvažováno 165 mm : 165 = 21,81 stupně Dle prostorového řešení schodiště a uvažované pohodlnosti chůze po něm možno zaokrouhlit na 21 (např. při lichém počtu ramen) nebo 22 stupňů, příp. i 23 stupňů. Rozměry stupňů: h1 = 3600 : 21 = 171,4 mm (poměrně vysoké na veřejnou budovu) b1 = 630 2x171,4 = 287,2 mm návrh 290 mm h2 = 3600 : 22 = 163,6 mm (standardní rozměry) b2 = 630 2x163,6 = 302,8 mm návrh 300 mm h3 = 3600 : 23 = 156,5 mm (velmi pohodlné, náročné na prostor) b3 = 630 2x156,5 = 317,0 mm návrh 320 mm

23 Schodiště návrh schodišťových prvků Prostorové nároky jednoramenné schodiště: Jednoramenné schodiště nelze navrhnout, počet stupňů přesahuje maximální přípustný počet na 1 rameno. Lze provést přímé dvojramenné schodiště s mezipodestou v ose ramen; toto schodiště ale není dostatečně reprezentativní ani jinak vhodné pro daný objekt. Prostorové nároky dvojramenné přímé schodiště: 2 ramena po 11 stupních: délka ramene: (11 1) x 300 = 3000 mm délka schodišťového prostoru: ( ) = mm šířka schodišťového prostoru: 1800 mm

24 Schodiště návrh schodišťových prvků Prostorové nároky dvojramenné schodiště: 2 ramena po 11 stupních: délka ramene: (11 1) x 300 = 3000 mm délka schodišťového prostoru A: = 6700 mm délka s. p. B: / / = 7000 mm šířka schodišťového prostoru: = 3800 mm Platí pouze pro danou variantu řešení schodiště, existuje velký počet dalších variant!!!

25 Schodiště návrh schodišťových prvků Prostorové nároky tříramenné schodiště: 3 ramena stupňů: délka 1 a 3 ramene: (8 1) x 300 = 2100 mm délka 2 ramene: (6 1) x 300 = 1500 mm délka schodišťového prostoru A: = 5800 mm šířka schodišťového prostoru A: = 5100 mm délka schodišťového prostoru B: / / = 6100 mm šířka schodišťového prostoru B: / / = 5400 mm Platí pouze pro danou variantu řešení schodiště, existuje velký počet dalších variant!!!
