3 Osnova prezentace: 1. Teplovzdušná otopná soustava. 2. Větrání, teplovzdušné vytápění a klimatizace. 3. Kontrolní otázky a odpovědi. 4. Údaje o prezentaci, literatura.

4 Teplovzdušná otopná soustava. - využívá vzduch jako teplonosnou látku - vzduch ohřátý na požadovanou teplotu se přivádí a rozděluje do vytápěných místností Výhody teplovzdušné OS : - je nízká provozní teplota vzduchu - možnost směřování proudu teplého vzduchu do vytápěného místa - nemůže dojít k zamrznutí OS - OS se může kombinovat s větráním přidává se venkovní vzduch, odvádí se znečištěný - je možná kombinace s chlazením v létě - rychle se uvádí do provozu

5 - umožňuje snížení tepelných ztrát větráním a ohřátím přiváděného vzduchu teplým odváděným vzduchem rekuperací Nevýhody teplovzdušné OS : - vzduch má menší tepelnou kapacitu (než voda) - může způsobit víření prachu v případě vysoké rychlosti vzduchu v potrubí - může přenášet choroboplodné zárodky v případě nevhodné údržby OS (čištění) - OS je závislá na elektrické energii je nutný pohon ventilátorů - je méně příznivé rozložení teplot po výšce místnosti nejvyšší teplota vzduchu je u stropu

6 Uplatnění teplovzdušných OS: - vytápění hal a sálů - moderní doplňkové vytápění bytů Teplovzdušné OS nevytváří sálání. Rozdělení teplovzdušných OS: A. podle umístění zdroje tepla 1. OS s ústřední (centrální) přípravou teplého vzduchu příprava teplého vzduchu je v centrální strojovně, do vytápěných místností se přivádí vzduchovody 2. OS s místní přípravou teplého vzduchu - vytápěcí soupravy, které připravují teplý vzduch, jsou umístěny ve vytápěných místnostech

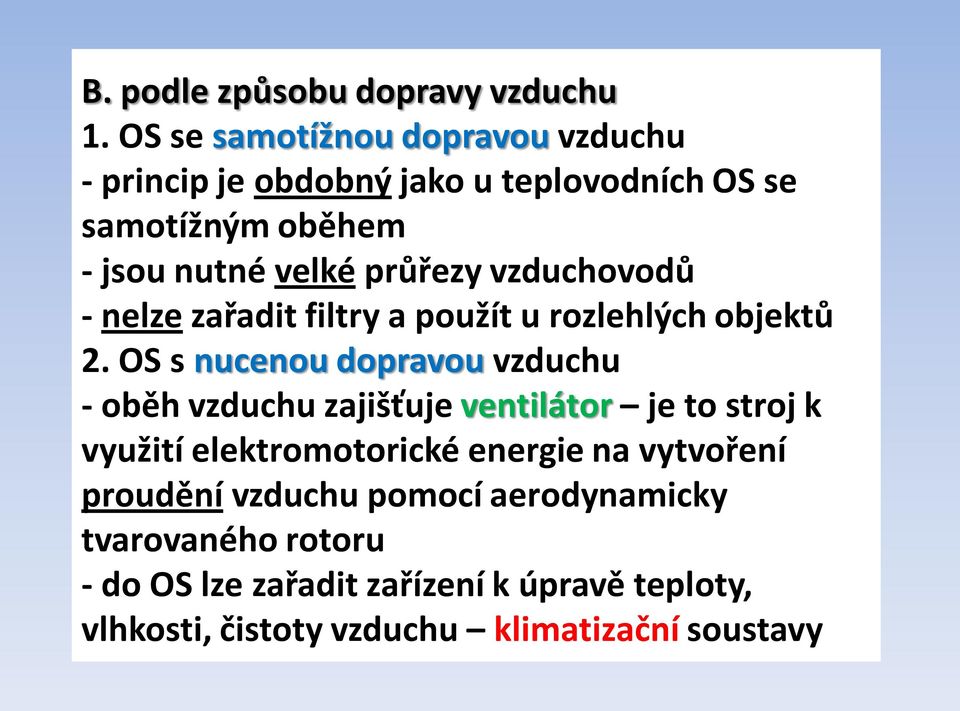

7 B. podle způsobu dopravy vzduchu 1. OS se samotížnou dopravou vzduchu - princip je obdobný jako u teplovodních OS se samotížným oběhem - jsou nutné velké průřezy vzduchovodů - nelze zařadit filtry a použít u rozlehlých objektů 2. OS s nucenou dopravou vzduchu - oběh vzduchu zajišťuje ventilátor je to stroj k využití elektromotorické energie na vytvoření proudění vzduchu pomocí aerodynamicky tvarovaného rotoru - do OS lze zařadit zařízení k úpravě teploty, vlhkosti, čistoty vzduchu klimatizační soustavy

8 C. Podle uplatnění čerstvého vzduchu 1. OS cirkulační - k ohřevu se využívá pouze vnitřní vzduch cirkuluje mezi zdrojem tepla a vytápěnou místností - není hygienicky vhodná 2. OS s větráním - k ohřevu se přivádí pouze venkovní vzduch - není energeticky vhodná 3. OS kombinovaná - kombinuje předchozí soustavy D. Podle využití rekuperace tepla OS bez nebo s rekuperací Rekuperace uspoří % potřeby tepla.

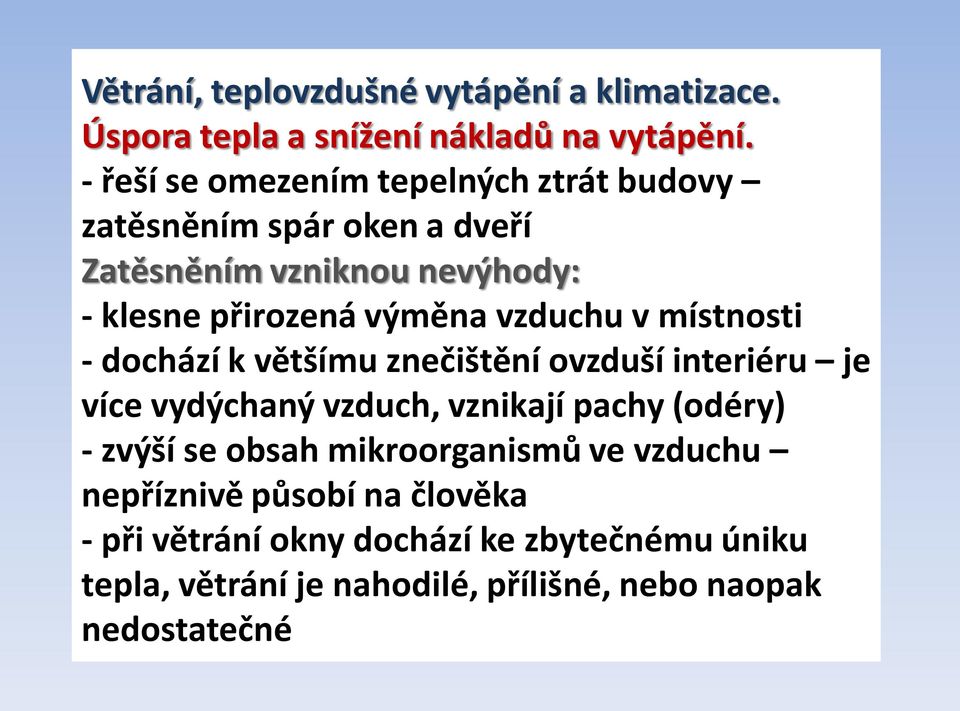

9 Větrání, teplovzdušné vytápění a klimatizace. Úspora tepla a snížení nákladů na vytápění. - řeší se omezením tepelných ztrát budovy zatěsněním spár oken a dveří Zatěsněním vzniknou nevýhody: - klesne přirozená výměna vzduchu v místnosti - dochází k většímu znečištění ovzduší interiéru je více vydýchaný vzduch, vznikají pachy (odéry) - zvýší se obsah mikroorganismů ve vzduchu nepříznivě působí na člověka - při větrání okny dochází ke zbytečnému úniku tepla, větrání je nahodilé, přílišné, nebo naopak nedostatečné

10 Řešení problému se zatěsněním domu: Při výměně vzduchu v objektu je vhodné použít větrací systém vzduchotechnické zařízení. Je třeba zajistit: 1. dostatečný přívod čerstvého vzduchu a jeho rovnoměrné rozdělení v místnostech 2. omezení úniku tepla tepelnou výměnou mezi odváděným a přiváděným vzduchem pravidelnost větrání, nejlépe automatickým programovým ovládáním větracího systému, hospodárný provoz větracího systému využitím rekuperace tepla

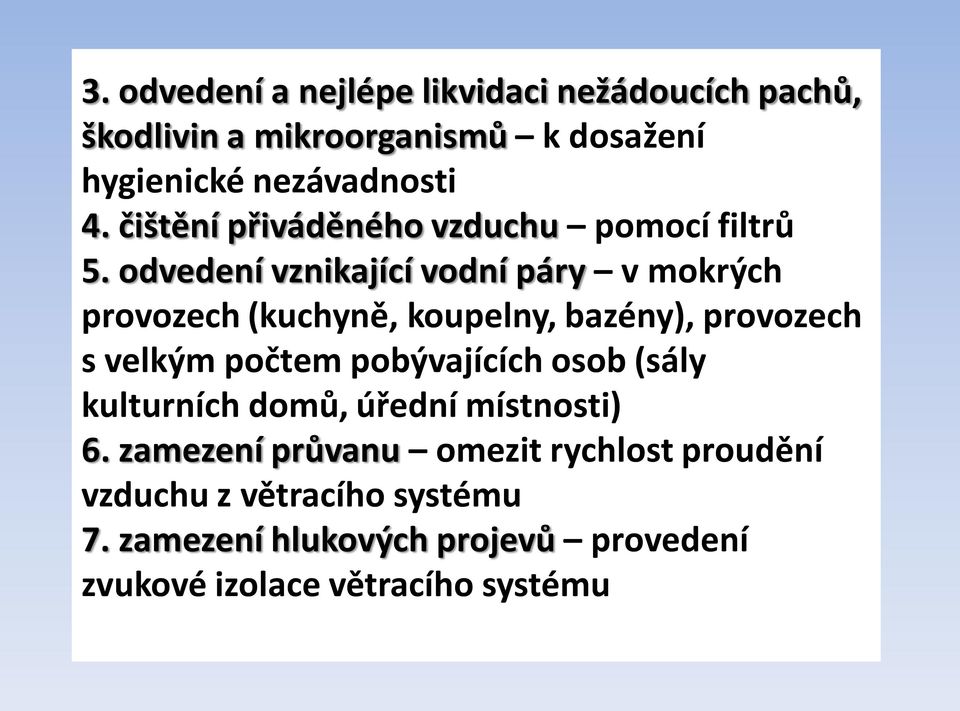

11 3. odvedení a nejlépe likvidaci nežádoucích pachů, škodlivin a mikroorganismů k dosažení hygienické nezávadnosti 4. čištění přiváděného vzduchu pomocí filtrů 5. odvedení vznikající vodní páry v mokrých provozech (kuchyně, koupelny, bazény), provozech s velkým počtem pobývajících osob (sály kulturních domů, úřední místnosti) 6. zamezení průvanu omezit rychlost proudění vzduchu z větracího systému 7. zamezení hlukových projevů provedení zvukové izolace větracího systému

12 Způsoby výměny vzduchu: A. Větrání - zajišťuje výměnu vzduchu, může pouze ohřívat přiváděný vzduch Rozdělení podle vzniku proudění vzduchu: 1. přirozené větrání vzniká vlivem rozdílné hustoty teplého a studeného vzduchu, tlakovým působením větru 2. nucené větrání vzniká pomocí ventilátorů Rozdělení podle rozsahu: 1. lokální jednotka větrá pouze jednu nebo několik přilehlých místností 2. centrální jednotka větrá celý objekt

13 B. Klimatizace - oproti větrání celkově upravuje tepelně vlhkostní parametry přiváděného vzduchu - kromě ohřívání zajišťuje chlazení, zvlhčování a odvlhčování - může výrazně zlepšovat čistotu vzduchu Uplatnění větracích a klimatizačních zařízení: - v místnostech používaných k pobytu nebo odpočinku osob, pracovních místnostech, ve výrobních provozech - ve speciálních aplikacích (využití ve zdravotnictví, výrobě mikroelektroniky, )

14 Chladící funkce klimatizace: - odebírá teplo z místnosti v létě - funkci zajišťuje uzavřený chladicí okruh podobný chladničce, obsahuje ochlazující výparník (odnímá teplo z místnosti) a hřející kondenzátor (předává teplo do vnějšího prostoru), oběh chladiva mezi výparníkem a kondenzátorem zajišťuje kompresor Druhy zdrojů tepla v místnosti: 1. vnější tepelné zisky dopadající okny - snižují se zastíněním žaluziemi a slunolamy 2. vnitřní tepelné zisky od osob v místnosti, zařízení, osvětlení, prostupem tepla do místnosti stavebními konstrukcemi

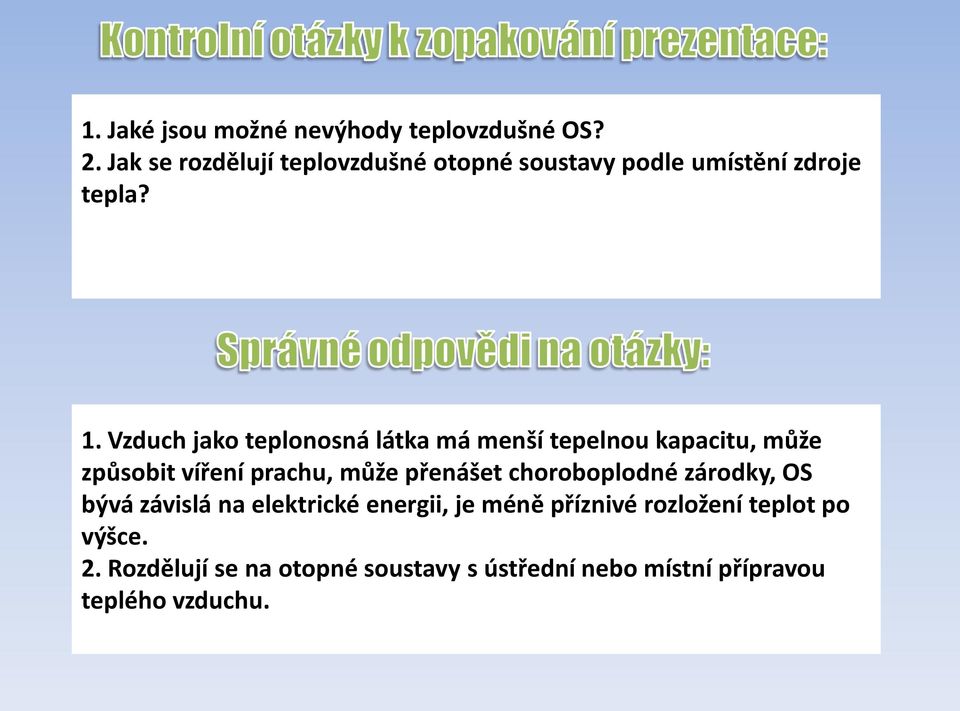

15 1. Jaké jsou možné nevýhody teplovzdušné OS? 2. Jak se rozdělují teplovzdušné otopné soustavy podle umístění zdroje tepla? 1. Vzduch jako teplonosná látka má menší tepelnou kapacitu, může způsobit víření prachu, může přenášet choroboplodné zárodky, OS bývá závislá na elektrické energii, je méně příznivé rozložení teplot po výšce. 2. Rozdělují se na otopné soustavy s ústřední nebo místní přípravou teplého vzduchu.
