1 Uživatelský manuál LH-050 Phantom napáječ Uchovejte tento manuál pro Copyright pozdější použití! Reprodukce zakázána!

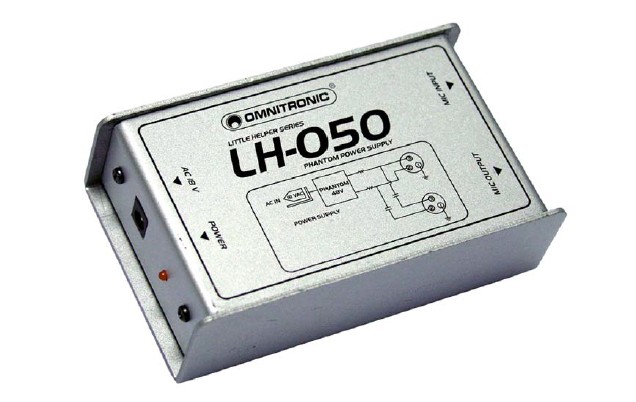

2 Pozor! Chraňte toto zařízení před deštěm a vlhkostí! Před otevřením krytu odpojte napájecí kabel! Z důvodů vlastní bezpečnosti si před zapnutím přístroje přečtěte tento manuál. Každá osoba, která se bude podílet na instalaci, použití a údržbě tohoto zařízení musí - být kvalifikovaná - dodržovat instrukce z tohoto manuálu - považovat tento manuál za součást výrobku - uchovávat tento manuál po celou životnost výrobku - předat tento manuál každému dalšímu vlastníkovi nebo uživateli výrobku - stáhnout nejnovější verzi manuálu z internetu Úvod Děkujeme, že jste si vybrali OMNITRONIC LH-050. Pokud budete následovat instrukce v tomto manuálu, máte zaručeno, že tento výrobek vám bude sloužit velmi dlouho. Vybalte váš LH-050. Než přístroj zapnete, ujistěte se, že na něm nedošlo k žádnému poškození způsobenému převozem. Pokud nějaká naleznete, přístroj nezapínejte a ihned kontaktujte svého prodejce. Vlastnosti Phantom napáječ pro mikrofon Určen pro kondenzátorové mikrofony, mixážní pulty bez fantomového napájení, propojení mikrofonu skrze XLR socket. Výstupní signál skrze XLR-zástrčku. Napájení skrze napájecí jednotku. Bezpečnostní instrukce Pozor! Při manipulaci s výrobkem buďte opatrní. Při vysokém napětí můžete při styku s kabely utrpět elektrický ráz! Toto zařízeno opustilo továrnu v dokonalém stavu. Abyste tento stav zachovali a zajistili bezpečné fungování, je naprosto nezbytné, abyste se řídili bezpečnostními instrukcemi a varováními vypsanými v tomto manuálu. Důležité: Na poškození způsobená vyhozením tohoto manuálu se nevztahuje záruka. Prodejce nepřejímá za výsledky takových poruch nebo problémů zodpovědnost. Pokud bylo zařízení vystaveno drastickým změnám teploty (např. po převozu), nezapínejte jej ihned. Náhle zkondenzovaná voda může zařízení poškodit. Nechte zařízení vypnuté, dokud nedosáhne pokojové teploty.

uchovávat tento manuál po celou životnost výrobku - předat tento manuál každému dalšímu vlastníkovi nebo uživateli výrobku - stáhnout nejnovější verzi manuálu z internetu Úvod Děkujeme, že jste si

3 Zjistěte, zda nejsou na zařízení žádná jasná poškození způsobená převozem. Dejte pozor na jakákoliv poškození A/C kabelů nebo krytu. Pokud nějaké najdete, přístroj nezapínejte a ihned kontaktujte svého distributora. Toto zařízení spadá pod ochrannou třídu I. Zástrčku musíte zapojit do zásuvky ochranné třídy I. Napětí a frekvence musí přesně odpovídat uvedeným hodnotám. Špatné napětí nebo proud může vést k zničení zařízení nebo smrtícímu elektrickému rázu. Vždy zapojujte zástrčku napájení až poslední. Netlačte ji dovnitř silou. Ujistěte se, že je zapojena pevně v zásuvce. Nedovolte, aby napájecí kabel přišel do styku s jinými kabely! Se všemi vodiči a spojeními manipulujte zvláště opatrně! Nikdy na ně nesahejte mokrýma rukama, hrozí elektrický ráz. Nikdy nemodifikujte, neohýbejte, mechanicky nenapínejte, netlačte, netahejte nebo nezahřívejte napájecí kabel. Nikdy nepracujte vedle zdroje tepla nebo chladu. To vše může vést s poškození napájecího kabelu, požáru nebo smrtícímu elektrickému rázu. Zasunutý kabel nebo samičí část zařízení nesmí být napínány. Vždy je třeba, aby byl kabel dostatečně dlouhý. Jinak může dojít k poškození kabelu, což může vést k poškození nebo ohrožení života. Ujistěte se, že napájecí kabel není přeložený nebo poškozený ostrými hranami. Čas od času zkontrolujte napájecí kabel a zařízení. Pokud musíte použít prodloužení napájecího kabelu, ujistěte se, že průměr kabelu je dostačující pro potřebné napájení zařízení. Všechna varování týkající se napájecích kabelů jsou platná o pro prodlužovací kabely. Pokud zařízení nepoužíváte nebo se jej chystáte čistit, odpojte jej od napájení. Napájecí kabel vytahujte pouze za zástrčku. Nikdy kabel nevytahujte silou přímo za kabel. Můžete tak kabel poškodit a způsobit si smrtící elektrický ráz. Pokud nemáte vypínač, přístroj vypojujte ze sítě. Pokud je napájecí kabel nebo zařízení zaprášené, odpojte jej a vyčistěte měkkým hadříkem. Prach může narušit izolaci, což může vést k smrtícímu elektrickému rázu. Vážnější znečištění uvnitř i vně přístroje by mělo být odstraněno odborníkem. Do zásuvek, prodlužovacích kabelů nebo jakýchkoliv otvorů na přístroji nesmí proniknout žádné tekutiny. Pokud máte podezření, že do přístroje proniklo byť jen minimální množství tekutiny, je třeba jej okamžitě vypnout. Takto jednejte, i když dovnitř pronikne vlhkost. Pokud během té doby je přístroj v chodu, měl by být zkontrolován specialistou, zda tekutiny nenarušily izolaci. Narušená izolace může způsobit smrtící elektrický ráz. Nikdy nesmí žádný předmět blokovat vstupy do přístroje. Toto zvláště platí pro kovové části. Pokud se něco kovového, například kancelářská sponka nebo železné piliny, dostanou do přístroje, musíte přístroj okamžitě vypnout. Poruchy a zkraty způsobené kovovými díly mohou způsobit smrtící zranění. Než přístroj přepnete, všechny fadery a ovládání hlasitosti musí být nastaveny na pozici "0" nebo "min". POZOR: zesilovač zapínejte a vypínejte jako první!

Napětí a frekvence musí přesně odpovídat uvedeným hodnotám. Špatné napětí nebo proud může vést k zničení zařízení nebo smrtícímu elektrickému rázu. Vždy zapojujte zástrčku napájení až poslední.

4 Uvědomte si, prosím, že poškození způsobená ručními úpravami na zařízení nebo neautorizované úpravy od nekvalifikovaných osob nespadají pod záruku. Podmínky fungování Toto zařízení je fantomový napáječ, který poskytuje 48 V fantomového napájení pro kondenzátorové mikrofony skrze výstup XLR. Tento výrobek pracuje se střídavým proudem 230 V, 50/60Hz a je navržen pouze pro použití uvnitř. Netřeste zařízením. Zabraňte při instalaci a použití hrubé síle. Když vybíráte umístění přístroje, ujistěte se, že přístroj není vystaven extrémnímu teplu, vlhkosti nebo prachu. Neměly by se kolem povalovat žádné kabely. Ohrožujete tím bezpečnost vlastní i ostatních! Okolní teplota musí vždy být mezi -5 C a +45 C. Udržujte přístroj dále od přímé izolace (hlavně v autech) a topení. Relativní vlhkost při teplotě 45 C nesmí přesáhnout 50%. Toto zařízení lze používat pouze od -20 do 2000 metrů nad mořem. Přístroj používejte pouze poté, co jste se seznámili s jeho funkcemi. Nedovolte, aby jej používaly osoby nekvalifikované jej používat. Nejvíce poškození je z důvodu neprofesionálního použití! Nikdy nepoužívejte rozprašovací čističe na čištění faderů! Pro čištění přístroje nikdy nepoužívejte rozpouštědla nebo agresivní čisticí prostředky! Použijte navlhčený měkký hadřík. Pokud zařízení někam převážíte, zabalte jej do původního balení. Pokud budete toto zařízení používat jiným způsobem, než je popsáno v tomto manuálu, výrobek může utrpět poškození a zanikne tak záruka. Navíc může jakákoliv operace vést k nebezpečím jako je zkrat, spálení, elektrický ráz, apod. Udržujte z dosahu dětí a amatérů! POZOR: Vysoká hlasitost může poškodit sluch! V tomto zařízení nejsou žádné díly, které smí opravovat sám uživatel. Údržbu a servis by měli provádět autorizovací prodejci.

Tento výrobek pracuje se střídavým proudem 230 V, 50/60Hz a je navržen pouze pro použití uvnitř. Netřeste zařízením. Zabraňte při instalaci a použití hrubé síle.

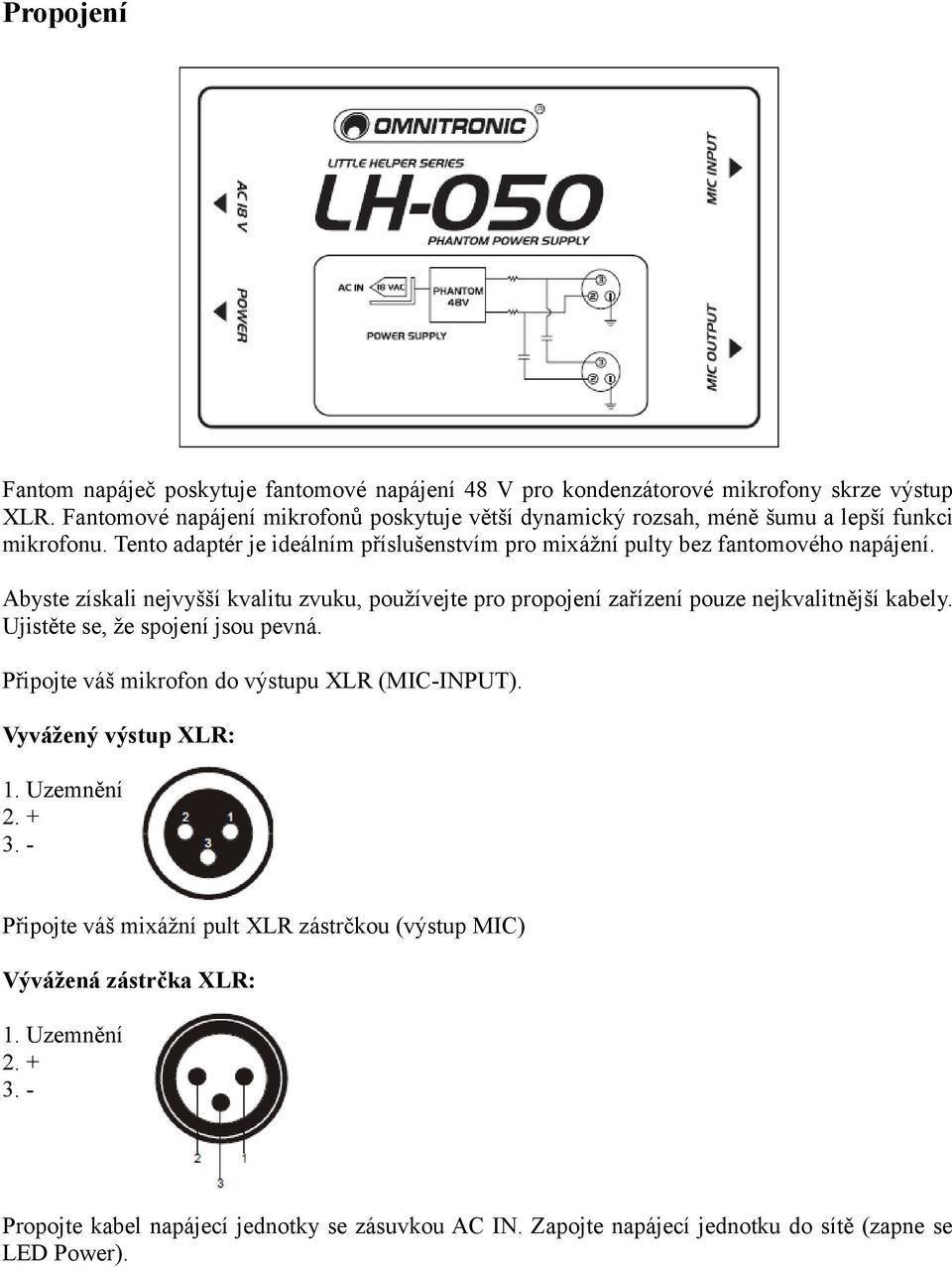

5 Propojení Fantom napáječ poskytuje fantomové napájení 48 V pro kondenzátorové mikrofony skrze výstup XLR. Fantomové napájení mikrofonů poskytuje větší dynamický rozsah, méně šumu a lepší funkci mikrofonu. Tento adaptér je ideálním příslušenstvím pro mixážní pulty bez fantomového napájení. Abyste získali nejvyšší kvalitu zvuku, používejte pro propojení zařízení pouze nejkvalitnější kabely. Ujistěte se, že spojení jsou pevná. Připojte váš mikrofon do výstupu XLR (MIC-INPUT). Vyvážený výstup XLR: 1. Uzemnění Připojte váš mixážní pult XLR zástrčkou (výstup MIC) Vývážená zástrčka XLR: 1. Uzemnění Propojte kabel napájecí jednotky se zásuvkou AC IN. Zapojte napájecí jednotku do sítě (zapne se LED Power).

Tento adaptér je ideálním příslušenstvím pro mixážní pulty bez fantomového napájení.

6 Čištění a údržba Ohrožení života! Než začnete s údržbou, odpojte napájení! Doporučujeme zařízení často čistit. Použijte prosím měkký, navlhčený hadřík, který není z cupaniny. Nikdy nepoužívejte alkohol nebo rozpouštědla! V tomto zařízení nejsou žádné díly, které smí opravovat sám uživatel. Údržbu a servis by měli provádět autorizovací prodejci. Pokud potřebujete náhradní díly, použijte pouze originální. Pokud máte další otázky, kontaktujte vašeho prodejce. Technické specifikace Napájení Spotřeba Výstupní napětí Rozsah frekvence Rozměry 230 V AC, 50 Hz~ 2 W 48 V DC, ±2 V DC 10 Hz - 25 khz 74 x 45 x 130 mm Poznámka: Libovolná informace v tomto manuálu se může bez předchozího upozornění změnit

Pokud potřebujete náhradní díly, použijte pouze originální. Pokud máte další otázky, kontaktujte vašeho prodejce.
