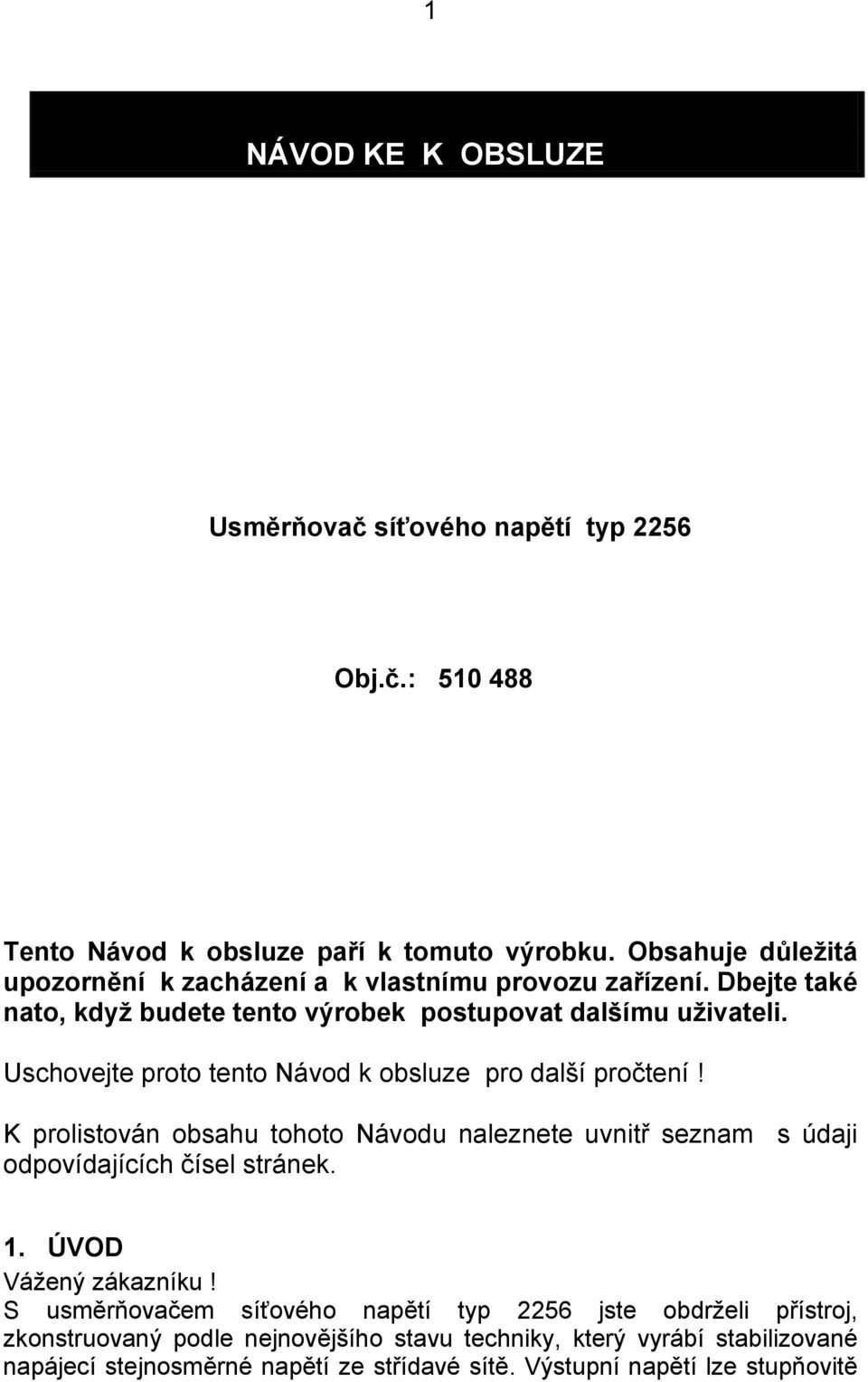

1 1 NÁVOD KE K OBSLUZE Usměrňovač síťového napětí typ 2256 Obj.č.: Tento Návod k obsluze paří k tomuto výrobku. Obsahuje důležitá upozornění k zacházení a k vlastnímu provozu zařízení. Dbejte také nato, když budete tento výrobek postupovat dalšímu uživateli. Uschovejte proto tento Návod k obsluze pro další pročtení! K prolistován obsahu tohoto Návodu naleznete uvnitř seznam s údaji odpovídajících čísel stránek. 1. ÚVOD Vážený zákazníku! S usměrňovačem síťového napětí typ 2256 jste obdrželi přístroj, zkonstruovaný podle nejnovějšího stavu techniky, který vyrábí stabilizované napájecí stejnosměrné napětí ze střídavé sítě. Výstupní napětí lze stupňovitě

2 2 regulovat od cca 1,5 V až do cca 15 V. Tímto přístrojem lze napájet a provozovat malé elektrické spotřebiče s jmenovitým proudem do maximální hodnoty 1,5 A (jako je například větrák a pod.). Usměrňovač síťového napětí je vyzkoušen na elektrickou bezpečnost při provozu podle normy DIN VDE 0570 ( = EN ). Mimo to je tento přístroj vyzkoušen a odpovídá požadavkům platných evropských norem a národních směrnic. Jednotnost výrobku byla zaručena; odpovídající podklady jsou uloženy u výrobce tohoto zařízení. Pro zachování dobrého stavu přístroje a pro zajištění bezpečného provozu musíte jako uživatel dbát tohoto Návodu k obsluze. S případnými dotazy se obracejte na naši technickou poradnu: Německo: Tel.: 0180 / nebo / Fax: / tkb@conrad.de Po-Pá 8:00-18:00 Rakousko: Tel: / Fax: / support@conrad.at Po-Čt 8:00-17:00 Pá 8:00-14:00 Švýcarsko: Tel: / Fax: / support@conrad.ch Po-Čt 8:00-12:00 13:00-17:00 Pá 8:00-12:00 Holandsko: Tel: 053 / Fax: 053 / helpdesk@conrad.nl Po-Pá 9:00-20:00 Česká republika: Tel: (jen pro objednávky Po - Pá 7:30-18:00) prodejna : Po-Pá 9:00-18:00 Fax: objednávky po celých 24 hod. Internet: conrad@fktechnics.cz Technické poradenství: technik.conrad@fktechnics.cz

3 3 2. STANOVENÉ POUŽITÍ - Připojení a provoz malých elektrických spotřebičů s provozním napětím od 1,5 V do 15 V =. Jmenovitý proud pro připojení pouze jednoho elektrického spotřebiče smí být max 1,5 A a nesmí být tato hodnota překročena. Překročení této stanovené maximální hodnoty jmenovitého proudu vede k přetížení zdroje usměrněného napětí a tím k možnému zničení síťového usměrňovače. - Sítový usměrňovač je určen pro připojení a provoz pouze na 230 V střídavých s 50 Hz nebo 60Hz. - Užití přístroje ve vlhkých prostorách nebo ve venkovním prostředí za nepříznivých okolních podmínek není přípustné. Nepříznivé podmínky jsou: - Mokro nebo vysoká vlhkosti vzduchu - Prach a hořlavé plyny, páry nebo čistící prostředky - Silné vibrace Nějaké jiné použití přístroje než je výše popsáno, vede k poškození funkce tohoto přístroje, mimo jiné je to spojeno i s nebezpečím, jako například krátkospoj, požár, úder elektrickým proudem a podobně. Vlastní výrobek

4 4 nesmí být měněn ani jinak přestavěn! Je nutno bezpodmínečně dbát bezpečnostních upozornění! 3. NASTAVOVACÍ PRVKY 1. Vypínač Ein/ Aus ( Zap / Vyp) 2. Knoflík na nastavení výstupního napětí 3. Výstupní svorky červená "+" a černá "- " 4. Analogový ukazatel (měřič otáček) 5. Štěrbiny pro větrání přístroje vlevo, vpravo a nahoře Zadní stěna přístroje: 6. Držák pro jistící pojistky 7. Vestavěná zástrčka chladícího zařízení pro připojení síťového přívodu. 8. Chladící těleso 4. SEZNAM 1. ÚVOD STANOVENÉ POUŽITÍ NASTAVOVACÍ PRVKY SEZNAM BEZPEČNOSTNÍ UPOZORNĚNÍ PŘIPOJENÍ A VLASTNÍ PROVOZ PŘÍSTROJE POSLEDNÍ PÉČE O PŔISTROJ... 8

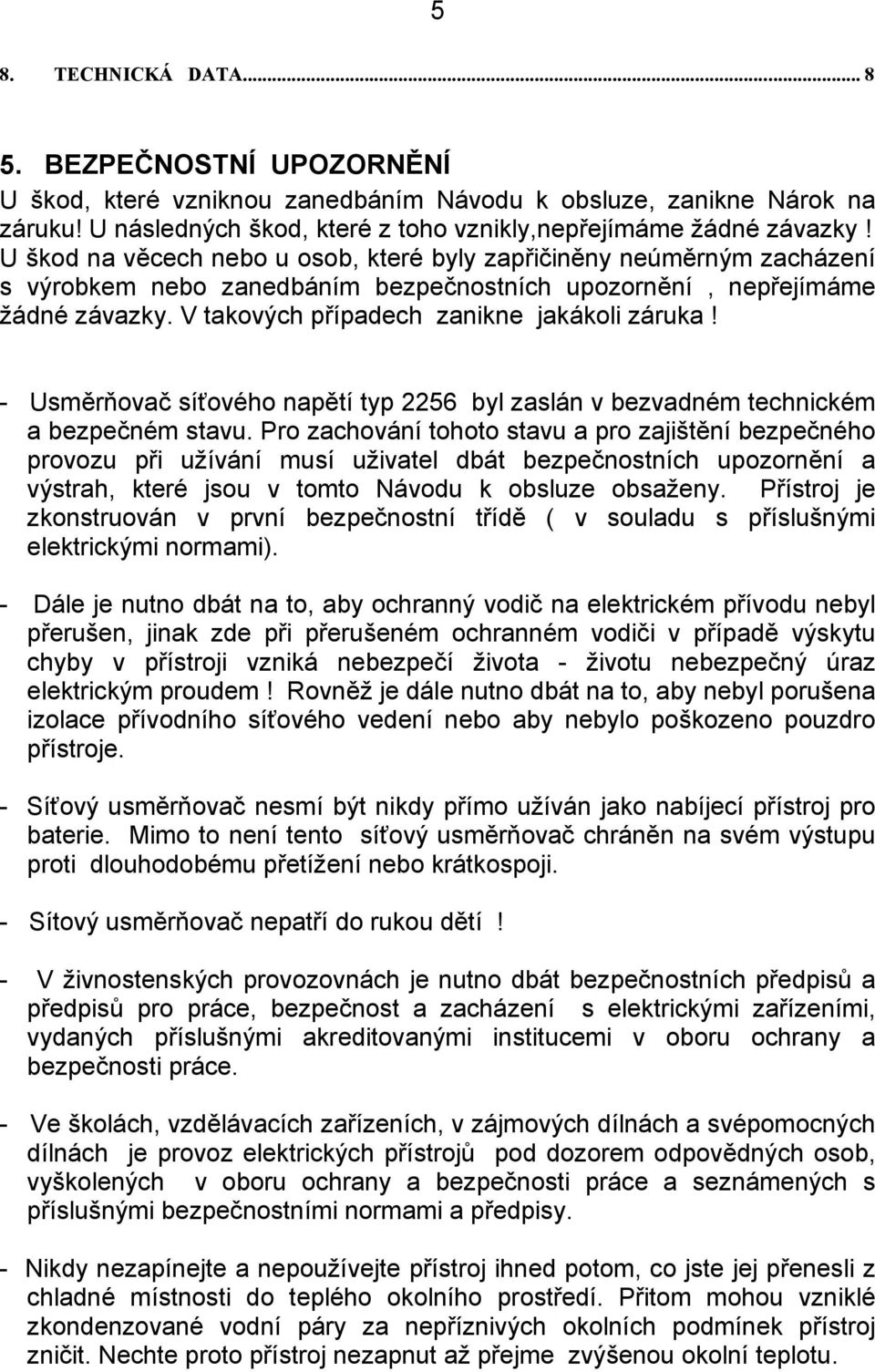

5 5 8. TECHNICKÁ DATA BEZPEČNOSTNÍ UPOZORNĚNÍ U škod, které vzniknou zanedbáním Návodu k obsluze, zanikne Nárok na záruku! U následných škod, které z toho vznikly,nepřejímáme žádné závazky! U škod na věcech nebo u osob, které byly zapřičiněny neúměrným zacházení s výrobkem nebo zanedbáním bezpečnostních upozornění, nepřejímáme žádné závazky. V takových případech zanikne jakákoli záruka! - Usměrňovač síťového napětí typ 2256 byl zaslán v bezvadném technickém a bezpečném stavu. Pro zachování tohoto stavu a pro zajištění bezpečného provozu při užívání musí uživatel dbát bezpečnostních upozornění a výstrah, které jsou v tomto Návodu k obsluze obsaženy. Přístroj je zkonstruován v první bezpečnostní třídě ( v souladu s příslušnými elektrickými normami). - Dále je nutno dbát na to, aby ochranný vodič na elektrickém přívodu nebyl přerušen, jinak zde při přerušeném ochranném vodiči v případě výskytu chyby v přístroji vzniká nebezpečí života - životu nebezpečný úraz elektrickým proudem! Rovněž je dále nutno dbát na to, aby nebyl porušena izolace přívodního síťového vedení nebo aby nebylo poškozeno pouzdro přístroje. - Síťový usměrňovač nesmí být nikdy přímo užíván jako nabíjecí přístroj pro baterie. Mimo to není tento síťový usměrňovač chráněn na svém výstupu proti dlouhodobému přetížení nebo krátkospoji. - Sítový usměrňovač nepatří do rukou dětí! - V živnostenských provozovnách je nutno dbát bezpečnostních předpisů a předpisů pro práce, bezpečnost a zacházení s elektrickými zařízeními, vydaných příslušnými akreditovanými institucemi v oboru ochrany a bezpečnosti práce. - Ve školách, vzdělávacích zařízeních, v zájmových dílnách a svépomocných dílnách je provoz elektrických přístrojů pod dozorem odpovědných osob, vyškolených v oboru ochrany a bezpečnosti práce a seznámených s příslušnými bezpečnostními normami a předpisy. - Nikdy nezapínejte a nepoužívejte přístroj ihned potom, co jste jej přenesli z chladné místnosti do teplého okolního prostředí. Přitom mohou vzniklé zkondenzované vodní páry za nepříznivých okolních podmínek přístroj zničit. Nechte proto přístroj nezapnut až přejme zvýšenou okolní teplotu.

6 6 - Při pracích se síťovým usměrňovačem je zakázáno nošení kovových nebo vodivých šperků jako řetízků, náramků, ozdobných kroužků na ruce a paže a podobně. - Síťový usměrňovač není dovoleno používat pro užití na lidech nebo zvířatech. Při sériovém zapojení výstupů více síťových usměrňovačů vzniká životu nebezpečné dotykové napětí ( větší než 35 V =). - Nesmějí být zakryty větrací otvory na těle síťového usměrňovače. Chlazení vnitřních obvodů přístroje se děje převážně konvekcí. - Síťové zdroje a uzavřené elektrické spotřebiče nesmějí být provozovány bez dozoru. Existují opatření pro ochranu a jištění uzavřených elektrických spotřebičů před účinkem elektrických síťových přístrojů (na příklad při přepětí, výpadku síťového přístroje a pod) a dále opatření zajištující ochranu vlastního uživatele před případnými účinky a nebezpečím ( na příklad před neúměrně zvýšeným elektrickým proudem při provozu el. zařízení a pod.). - V případě výskytu chyby se může objevit u síťových přístrojů napětí vyšší než 50 V stejnosměrných a u nich se tedy vyskytne proto nebezpečí ale také i tehdy, když výstupní napětí přístrojů bude menší než jmenovité napětí. - Při pracích pod napětím smí být používány jen takové nástroje, které jsou pro tento účel výslovně určeny. - Je nutno vyloučit přeložení či jiné mechanické pokřivení kovových lesklých vedení a kontaktů. Všechna tato místa jsou zakryta vhodnými a těžko zápalnými izolačními hmotami nebo jsou zakryta pomocí jiných vhodných materiálů a tím jsou tato vedení ochráněna proti přímému dotyku. Také elektricky vodivé díly, které obsahuje uzavřený elektrický spotřebič, jsou chráněny odpovídajícími způsobem před přímým dotykem. - Když lze předpokládat, že již není možno dále bezpečně provozovat užívaný přístroj, je nutno tento přístroj ihned vyřadit z provoz u a zajistit proti náhodnému zapnutí. Tedy lze předpokládat nebezpečný provoz přístroje, když: - přístroj je viditelně poškozen - přístroj již nepracuje - je přístroj dlouhodobě skladován za nepříznivých skladovacích poměrů nebo - byl přepravován za těžkých přepravních podmínek 6. PŘIPOJENÍ A VLASTNÍ PROVOZ PŘÍSTROJE

7 7 A: Připojení přístroje k elektrické sítí a vlastní provoz Propojte nejdříve s přístrojem přípojné vedení pro chlazení. a pak jej propojte s elektrickou zásuvkou. ( včetně propojení s ochranným vodičem). Před zapojením přístroje do elektrické sítě nejdříve přestavte nastavovací knoflík výstupního napětí "VOLTAGE" zcela do levého dorazu. Nyní zapněte přístroj do elektrické sítě přepínačem "POWER" posunutím do polohy "1"; Přepínač svítí zeleným světlem. Jestliže však v přepínači nebude světlo svítit,, tak bude budˇ přerušen síťový přívod nebo bude vadná síťová pojistka ( nebo nebude přivedeno žádné síťové napětí --- může být vadná pojistka v domovní skříni). B. Připojení ke spotřebiči Propojte Vaše vypnuté elektrické spotřebiče (zátěž, obvod a pod.) ve správné polaritě s výstupními svorkami usměrňovače. Použijte pro tento účel vodič o přiměřeném průřezu (vzhledem k předpokládanému odběru proudu a ke zmenšení zbytečných elektrických ztrát ) a na konci jej odizolujte v délce ca 1,5 cm nebo namontujte laboratorní připojovací svorku. Pozor! Při připojování elektrického spotřebiče dbejte bezpodmínečně na to, aby byl spotřebič ve vypnutém stavu. U spotřebiče při připojování v zapnutém stavu může vzniknout na výstupních svorkách usměrňovače elektrický oblouk, který opět může poškodit přípojné svorky, případně může poškodit přípojné vedení nebo jeho svorky. C. Nastavení výstupního napětí Výstupní napětí lze regulovat nastavovacím knoflíkem "VOLTAGE" od počátečního napětí cca 1,5 V= (také označení VDC znamená stejnosměrné napětí) až do cca 15 VDC, čímž je možno zajistit mnoho využití tohoto usměrňovače. Přitom však jmenovitý proud připojeného spotřebiče nesmí překročit hodnotu max ma (= 1,5 A). Údaj nastaveného napětí se přenáší přímo na analogový ukazatel. Přesnost udávané hodnoty napětí činí cca 5 % a je vztažena na největší hodnotu na stupnici (stupnicová koncová hodnota napětí). Pozor! - V žádném případě nepohybujte nastavovacím knoflíkem "VOLTAGE" během provozu usměrňovače. Jednak může být případně poškozen připojený spotřebič (rádio, walkman a pod.) a jednak může být zničen usměrňovač vlivem vyskytnuvší se jiskry na přepínacích kontaktech. - Při dlouhodobém provozu při jmenovité zátěži (cca 23 W) bude zadní stěna chladícího tělesa případně horní plocha přístroje velmi teplá. Pozor! Nebezpečí vzniku požáru! Dejte bezpodmínečně pozor na postačitelné větrání přístroje a neprovozujte jej nikdy, jestliže je

8 8 přístroj napůl zakryt nebo zcela zakryt nějakou látkou, zabraňující cirkulaci vzduchu a tím zamezíte případnému poškození přístroje. - Jestliže usměrňovač nepoužíváte, odpojte jej od elektrické sítě. D. Údržba Usměrňovač je až na příležitostné čištění horní plochy přístroje případně výměnu pojistek v případě potřeby bezúdržbový. Přezkoušejte však čas od času síťovou zástrčku na neporušenost izolace a na bezvadnost šroubovacích svorek. Při otevření přístroje případně při svévolně provedených změnách zapojení uvnitř přístroje zaniká nárok na záruku. Pro čištění používejte čistou, suchou a bez chloupků antistatickou útěrku. Pozor! Pro čištění nepoužívejte žádný čistící prostředek obsahující uhlíkaté látky nebo benzín, alkohol nebo něco podobného. Tím by byla horní plocha přístroje narušena. Mimo to jsou výpary z těchto látek zdraví škodlivé a jsou výbušné. Nepoužívejte k čištění také žádné ostré nářadí, šroubovák nebo kovový kartáč a podobně. 7. POSLEDNÍ PÉČE O PŔISTROJ Postarejte se o již nepotřebný ( neopravitelný) usměrňovač úměrně podle platných zákonných předpisů. 8. TECHNICKÁ DATA Provozní napětí 230 V VAC ± 10% Frekvence elektrické sítě 50 Hz Jmenovitý výkon max cca 40 W Výstupní napětí min 1,5 V až max 15 VDC stupňovitě Jmenovitý proud max 1,5 A Výstupní odevzdávaný výkon max 22,5 VA Regulace napětí při jmenovitém zatížení max 250 mw (1,5 %) zvlnění při jmenovité zátěži < 10 mv eff Ukazatel napětí analogový ukazatel, stupnice 1V, třída 5 Síťová pojistka 0,8 /250 V obvyklé označení T 0,8/250V Hmotnost cca 2,3 kg Rozměry (délka x šířka x hloubka) 145 x 110 x 262 mm (bez přípojných vedení) Podmínky pro okolní teploty Rozsah teplot pro provoz přístroje + 10 C až max + 35 C

9 9 Relativní vlhkost Tlak vzduchu max 85 % ne kondenzované 600 až 1050 hpa
