1 Vybavení Access Návod k montáži a obsluze Teplotní diferenční regulátor pro solární tepelné zařízení pro ohřev pitné vody a podporu topení

2 Tento návod k montáži a obsluze je součástí výrobku. > Návod k montáži a obsluze si před použitím pozorně přečtěte. > Uschovejte ho po celou dobu životnosti výrobku. Originální verze v českém jazyce emz Změny vyhrazeny. Obsahy a obrázky tohoto návodu k montáži a obsluze jsou duševním vlastnictvím firmy emz-hanauer GmbH & Co.KGaA. Jakékoliv neoprávněné předání, rozmnožování, šíření nebo přepracování této dokumentace, jakož i její zhodnocení, využití či zveřejnění je zakázáno. Práva na slovní a obrázkové značky emz - smart solutions a smart Sol jsou výlučným vlastnictvím firmy emz-hanauer GmbH & Co.KGaA. Práva na případně citované značky, jména a loga jsou vlastnictvím příslušného vývojového pracovníka / vlastnictvím příslušného nabyvatele licence.

3 Obsah Obsah Strana Důležité základní informace 4 Použité symboly 5 Popis 6 Přehled rozměrů 7 Technické údaje 8 Označení konstrukčních dílů 10 Ovládání regulátoru 11 Displej 12 Otevření krytu svorky 13 Montáž na stěnu 14 Elektrické připojení 15 Datová rozhraní 19 Hydraulická schémata 20 Funkce řízení kotle 41 Funkce termostatu 44 Volitelné stanice měkké vody AQA solar 45 Režim uvedení do provozu 47 Režim automatiky 52 Provozní režim 53 Porucha 68 Výměna pojistky přístroje 74 Profirežim 75 Demontáž/likvidace 96 Záruka a ručení 97 Protokol o uvedení do provozu 98 Protokol o chybě 99 Prohlášení o shodě ES 100 Rejstřík 101 3

4 Důležité základní informace Tento návod popisuje instalaci, uvedení do provozu, ovládání, údržbu a demontáž teplotního diferenčního regulátoru smart Sol pro termické solární zařízení. Při provozu celého zařízení je nutné respektovat technické dokumenty všech použitých komponent, jako solární kolektory, topný kotel, zásobníky, čerpadla, směšovače, ventily, atd. Nebezpečí! Montáž, připojení, uvedení do provozu, údržbu a demontáž regulátoru smí provádět pouze vyškolený odborník! Ovládání regulátoru provádí provozovatel celého topného/solárního zařízení, tedy zpravidla technik-laik. Nebezpečí! Regulátor v žádném případě nenahrazuje bezpečnostní součásti technicky nezbytné pro zařízení! Regulátor začněte používat až poté, co jste si důkladně pročetli tento návod k montáži a obsluze a bezpečnostní pokyny a porozuměli jste jim. Postupujte v souladu se všemi bezpečnostními pokyny a v případě nejasností se obraťte na odborníka. Důležité! Instalatér regulátoru musí provozovatele zařízení informovat o obsluze, funkci a činnosti smart Sol! Uložte prosím tento návod k montáži a obsluze a všechny související podklady tak, abyste je měli v případě potřeby k dispozici. Při vyřazení nebo prodeji přístroje předejte dokumenty nástupci. Nebezpečí! Přístroj smí být za provozu zpřístupněn pouze dospělým osobám s odpovídajícími znalostmi a zkušenostmi! 4

5 Použité symboly Při zacházení s teplotním diferenčním regulátorem smart Sol a celým zařízením bezpodmínečně dodržujte následující bezpečnostní pokyny z návodu k montáži a obsluze! Nebezpečí! Bezprostřední nebezpečí pro věcné hodnoty a ohrožení života! Důležité! Důležité informace, které je bezpodmínečně nutné dodržovat! Upozornění! Užitečné pokyny při zacházení s přístrojem a zařízením! 5

6 Popis Teplotní diferenční regulátor smart Sol je nezávislý elektronický regulátor pro nástavbovou montáž, který se používá pro řízení termických solárních zařízení. Regulátor disponuje trojdílným odolným plastovým pouzdrem, které lze otevřít pouze za použití nástroje (šroubovák PH2). Obsluha se provádí pouze dvěma ovládacími prvky, zobrazení probíhá na podsvíceném barevném displeji. Před elektrickou instalací je nutné regulátor pevně namontovat na kolmou, stabilní plochu (stěnu). K vlastnímu napájení a napájení výstupů musí být regulátor připojen k elektrické napájecí síti v souladu s technickými údaji. Upozornění! Elektrickou instalaci přístroje je nutné položit napevno a připojit k síti prostřednictvím rozpojovacího zařízení pro úplné rozpojení v souladu s předpisy pro zřízení! Montáž, připojení, uvedení do provozu, údržbu a demontáž regulátoru smí provádět pouze vyškolený personál. Pro správný provoz je nutné použít teplotní čidla typu Pt provedení senzorů nemá žádný vliv na funkci. Každé teplotní čidlo disponuje dvěma připojeními, která jsou rovnocenná, tedy navzájem zaměnitelná. Není nutné zohlednit polaritu. Vedení čidel lze prodloužit až na délku 100 m, k tomu je doporučován průřez vodiče 2 x 1,5 mm 2. Důležité! Pro čištění a ochranu pouzdra, ovládacích prvků a displeje používejte pouze suchý nebo lehce navlhčený hadřík! Povrchy se nikdy nesmí dostat do kontaktu s čisticími prostředky nebo rozpouštědly - matné, křehké nebo narušené plastové díly je nutné neprodleně vyměnit! Nelze používat přístroj s poškozeným pouzdrem! 6

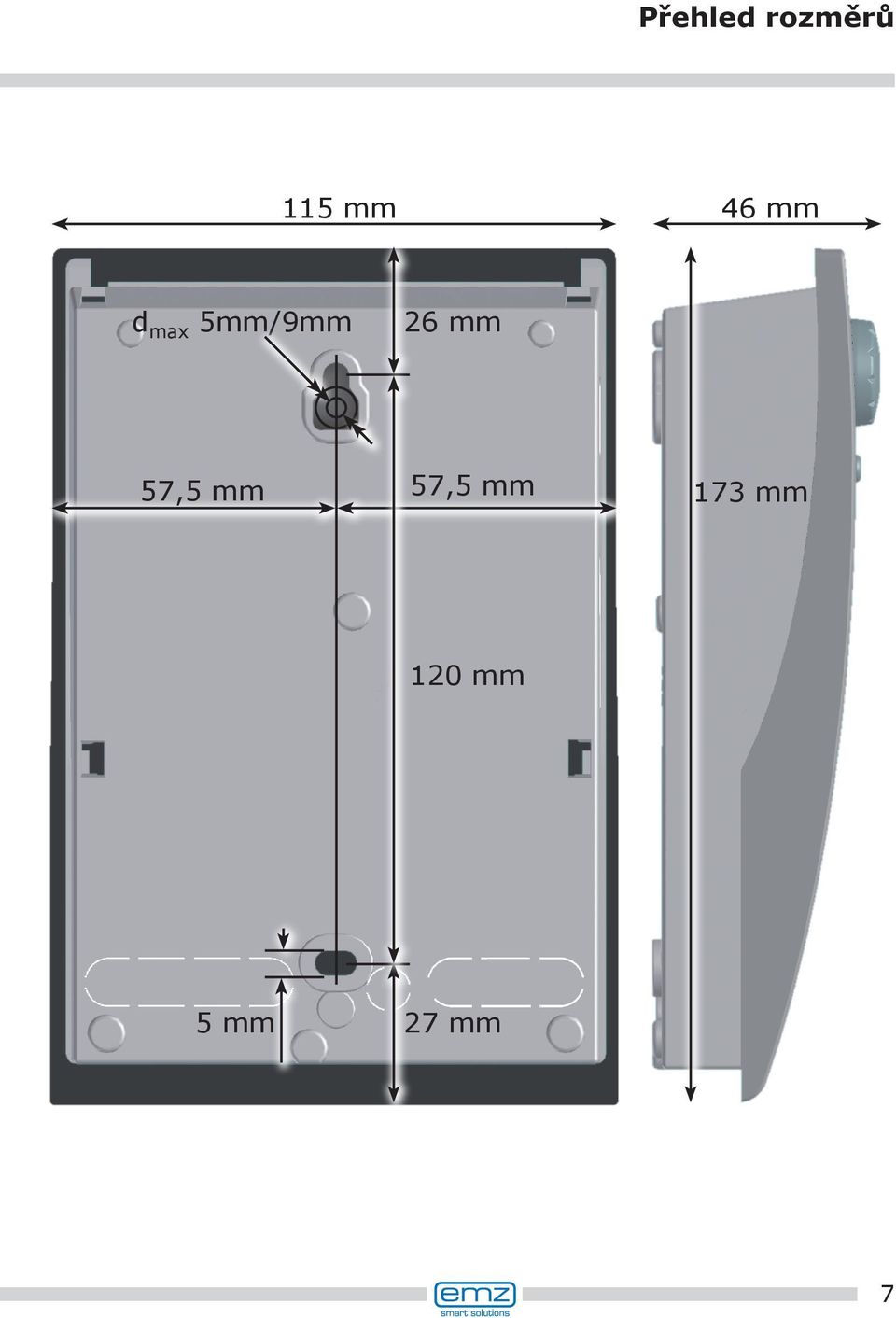

7 Přehled rozměrů 115 mm 46 mm d max 5mm/9mm 26 mm 57,5 mm 57,5 mm 173 mm 120 mm 5 mm 27 mm 7

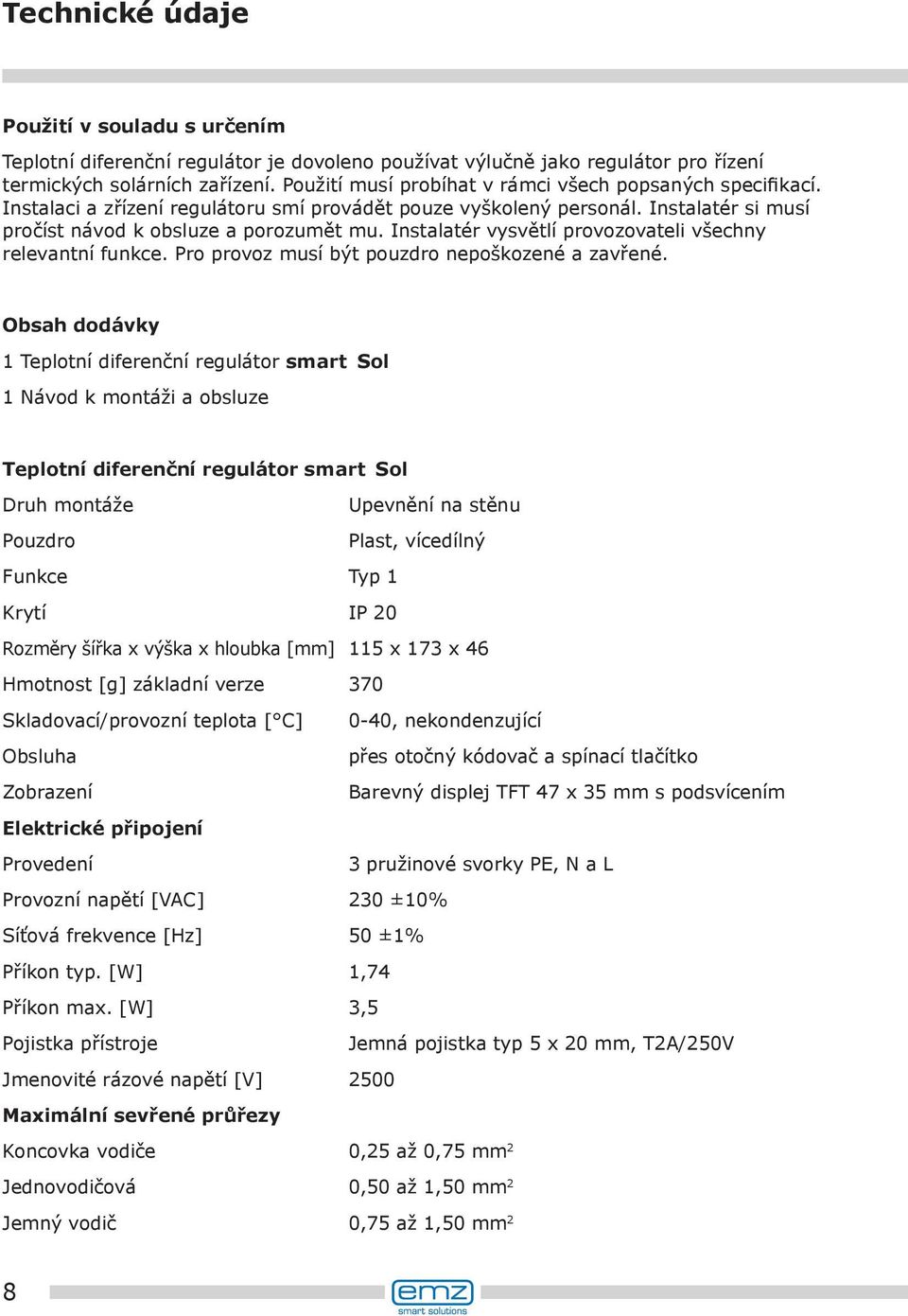

8 Technické údaje Použití v souladu s určením Teplotní diferenční regulátor je dovoleno používat výlučně jako regulátor pro řízení termických solárních zařízení. Použití musí probíhat v rámci všech popsaných specifikací. Instalaci a zřízení regulátoru smí provádět pouze vyškolený personál. Instalatér si musí pročíst návod k obsluze a porozumět mu. Instalatér vysvětlí provozovateli všechny relevantní funkce. Pro provoz musí být pouzdro nepoškozené a zavřené. Obsah dodávky 1 Teplotní diferenční regulátor smart Sol 1 Návod k montáži a obsluze Teplotní diferenční regulátor smart Sol Druh montáže Upevnění na stěnu Pouzdro Plast, vícedílný Funkce Typ 1 Krytí IP 20 Rozměry šířka x výška x hloubka [mm] 115 x 173 x 46 Hmotnost [g] základní verze 370 Skladovací/provozní teplota [ C] 0-40, nekondenzující Obsluha přes otočný kódovač a spínací tlačítko Zobrazení Barevný displej TFT 47 x 35 mm s podsvícením Elektrické připojení Provedení 3 pružinové svorky PE, N a L Provozní napětí [VAC] 230 ±10% Síťová frekvence [Hz] 50 ±1% Příkon typ. [W] 1,74 Příkon max. [W] 3,5 Pojistka přístroje Jemná pojistka typ 5 x 20 mm, T2A/250V Jmenovité rázové napětí [V] 2500 Maximální sevřené průřezy Koncovka vodiče 0,25 až 0,75 mm 2 Jednovodičová 0,50 až 1,50 mm 2 Jemný vodič 0,75 až 1,50 mm 2 8

9 Technické údaje Rozhraní TS1 / TS2 / TS3 / TS4 Provedení vždy po 2 pružinových svorkách Obsazení jako vstupy Přípustné teplotní čidlo Teplotní senzor Pt 1000 Volitelné obsazení sesenzorem křídlového kola na TS3 / TS4 Volitelné obsazení jako výstup na TS4 DFZ impulzů/litr Signál PWM 100Hz 2kHz nebo Analogový výstup V, max. 10mA Aktivní výstupy RO1 / RO2: výstupy Triac Provedení Výstupní napětí [VAC] 230 ±10% Výstupní výkon maximální na 1 výstup [VA] 200 Výstupní proud maximální na 1 výstup [A] 1 vždy 3 pružinové svorky PE, N a L Spínací výstup REL: Plovoucí přepínací kontakt Provedení 3 pružinové svorky Spínací napětí maximální [V] 253 Spínací výkon maximální [VA] 230 Spínací proud maximální [A] 1 Rozhraní pro analogové Vortex průtokové senzory Provedení Kolíková lišta 9

10 Označení konstrukčních dílů Otočný kódovač s tlačítkem OK Displej Tlačítko esc Clona pouzdra Spodní část pouzdra Rezervní pojistka Pojistka přístroje Kolíková lišta Vortex Připojovací svorky Vylamovací segmenty Šroubení odlehčení tahu Otvor pro upevňovací šroub Odlehčení tahu Šroubení krytu svorky Kryt svorky 10

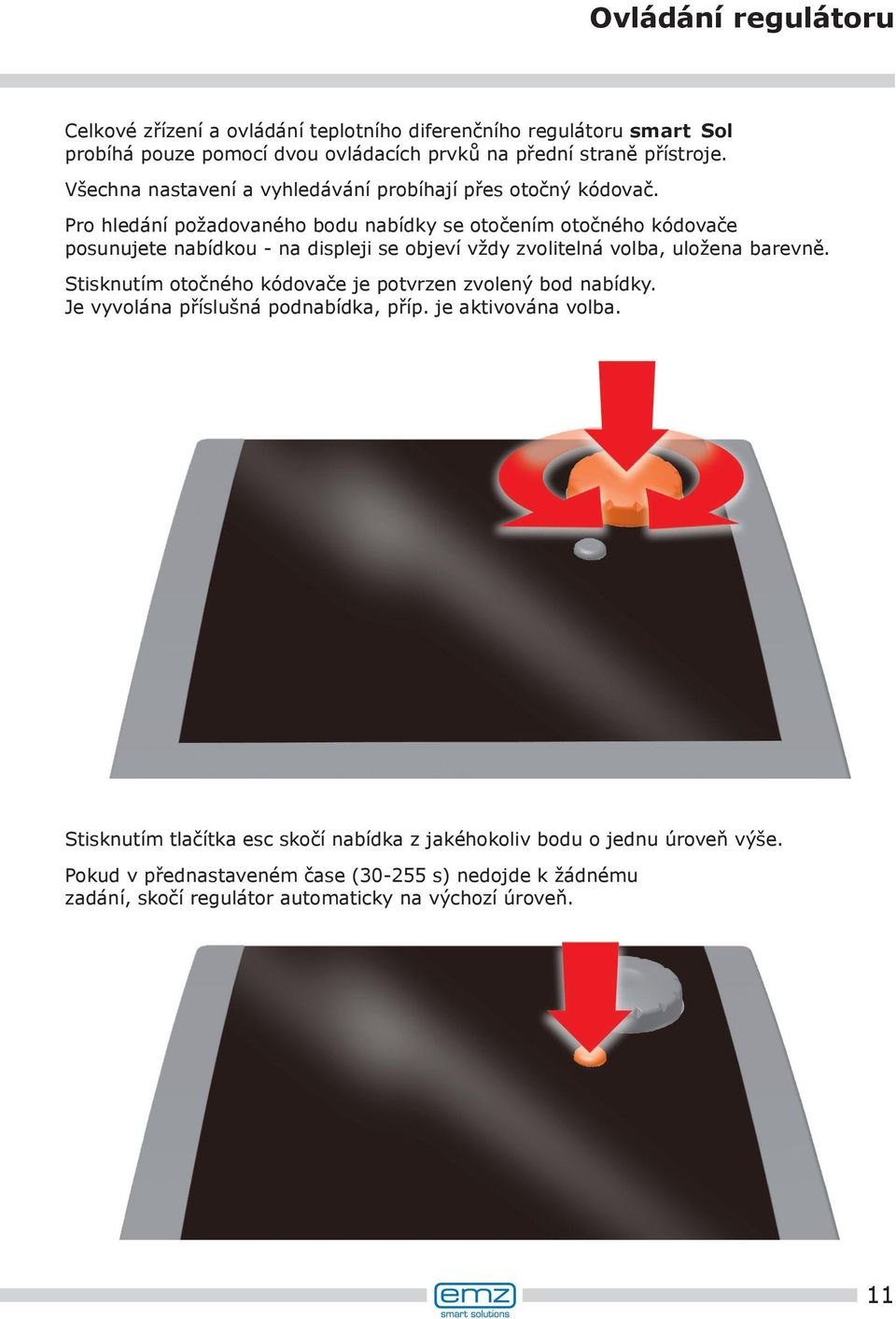

11 Ovládání regulátoru Celkové zřízení a ovládání teplotního diferenčního regulátoru smart Sol probíhá pouze pomocí dvou ovládacích prvků na přední straně přístroje. Všechna nastavení a vyhledávání probíhají přes otočný kódovač. Pro hledání požadovaného bodu nabídky se otočením otočného kódovače posunujete nabídkou - na displeji se objeví vždy zvolitelná volba, uložena barevně. Stisknutím otočného kódovače je potvrzen zvolený bod nabídky. Je vyvolána příslušná podnabídka, příp. je aktivována volba. Stisknutím tlačítka esc skočí nabídka z jakéhokoliv bodu o jednu úroveň výše. Pokud v přednastaveném čase ( s) nedojde k žádnému zadání, skočí regulátor automaticky na výchozí úroveň. 11

12 Displej Teplotní diferenční regulátor smart Sol disponuje pro zobrazení provozního stavu a komunikaci při zřízení, hlášení, změně a vyhodnocení barevným, plně grafickým displejem, který je stále podsvícen. Dokud proudí napájecí napětí k regulátoru, je displej aktivní. V závislosti na přednastaveném čase ( s) se podsvícení ztlumí na 10 %. Schéma 11 Aktivní schéma s aktuálními teplotami :35 Zobrazovací prvky na příkladu informačního zobrazení Datum a čas Č. a název nabídky Trubkový kolektor Aktivace Start n-solar 1 t-zap T-zap 80% 10min 20.0 C :35 Zobrazovací prvky na příkladu komunikačního zobrazení Profirežim Ruční provoz Hlášení Zaškrtávací rámeček Šipka podmenu Výběrová nabídka aktivovatelný bod nabídky Listovací šipka Datum a čas 12

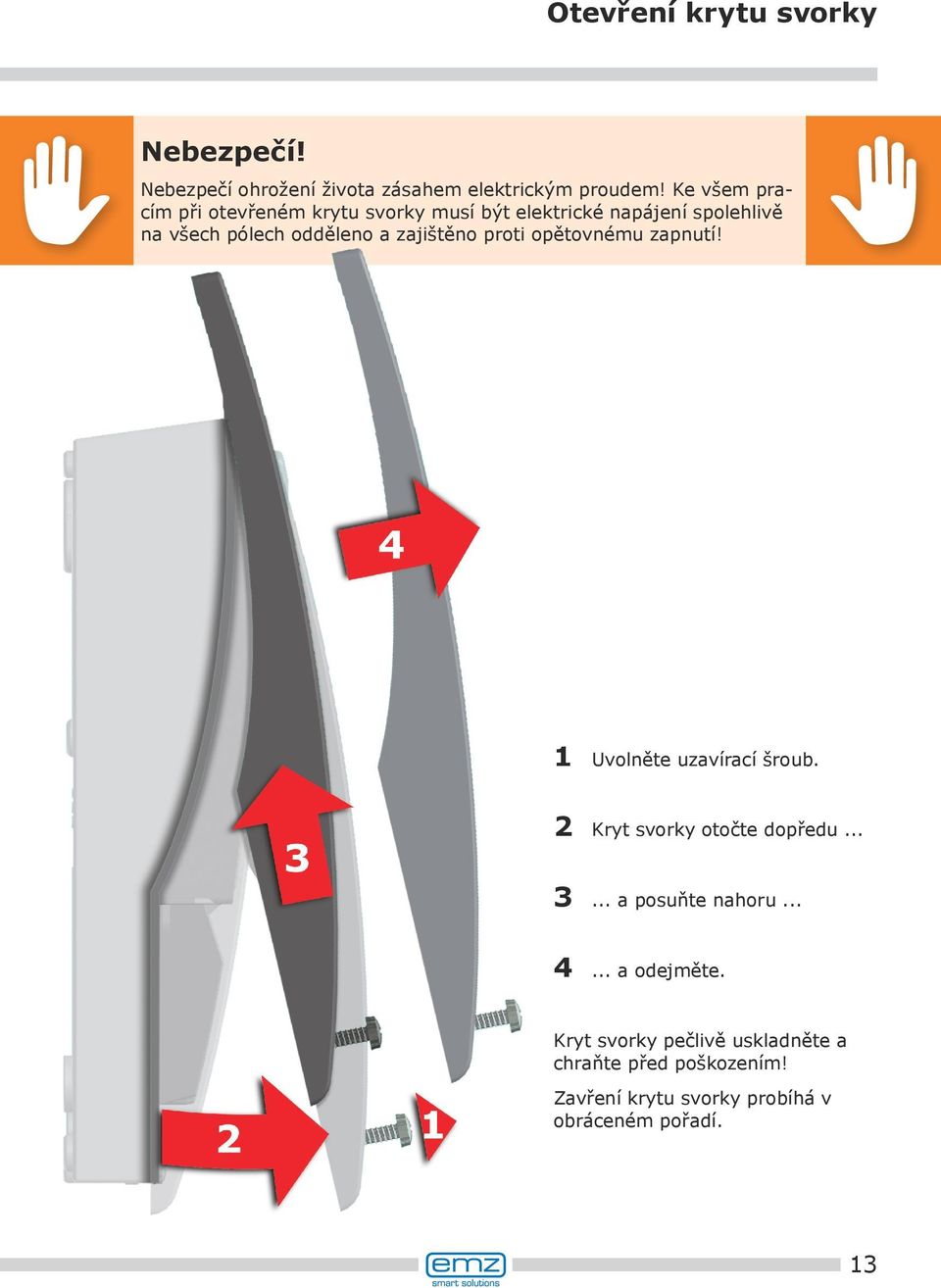

13 Otevření krytu svorky Nebezpečí! Nebezpečí ohrožení života zásahem elektrickým proudem! Ke všem pracím při otevřeném krytu svorky musí být elektrické napájení spolehlivě na všech pólech odděleno a zajištěno proti opětovnému zapnutí! 1 Uvolněte uzavírací šroub. 2 Kryt svorky otočte dopředu a posuňte nahoru a odejměte. Kryt svorky pečlivě uskladněte a chraňte před poškozením! Zavření krytu svorky probíhá v obráceném pořadí. 13

14 Montáž na stěnu Důležité! Přístroj odpovídá krytí IP 20 - dbejte na to, aby byly na příslušném místě montáže splněny příslušné předpoklady! Spodní část pouzdra nepoužívejte jako vrtací šablonu! Přístroj nepoužívejte s poškozeným pouzdrem! 1 Horní upevňovací šroub našroubujte tak, aby mezi stěnou a hlavou šroubu vznikla vzdálenost 2 až 3 mm. 2 Přístroj veďte horním upevňovacím otvorem přes hlavu šroubu a posuňte směrem dolů. 4 Našroubujte spodní upevňovací šroub. K upevnění na stěnu použijte v případě nutnosti hmoždinky! 14

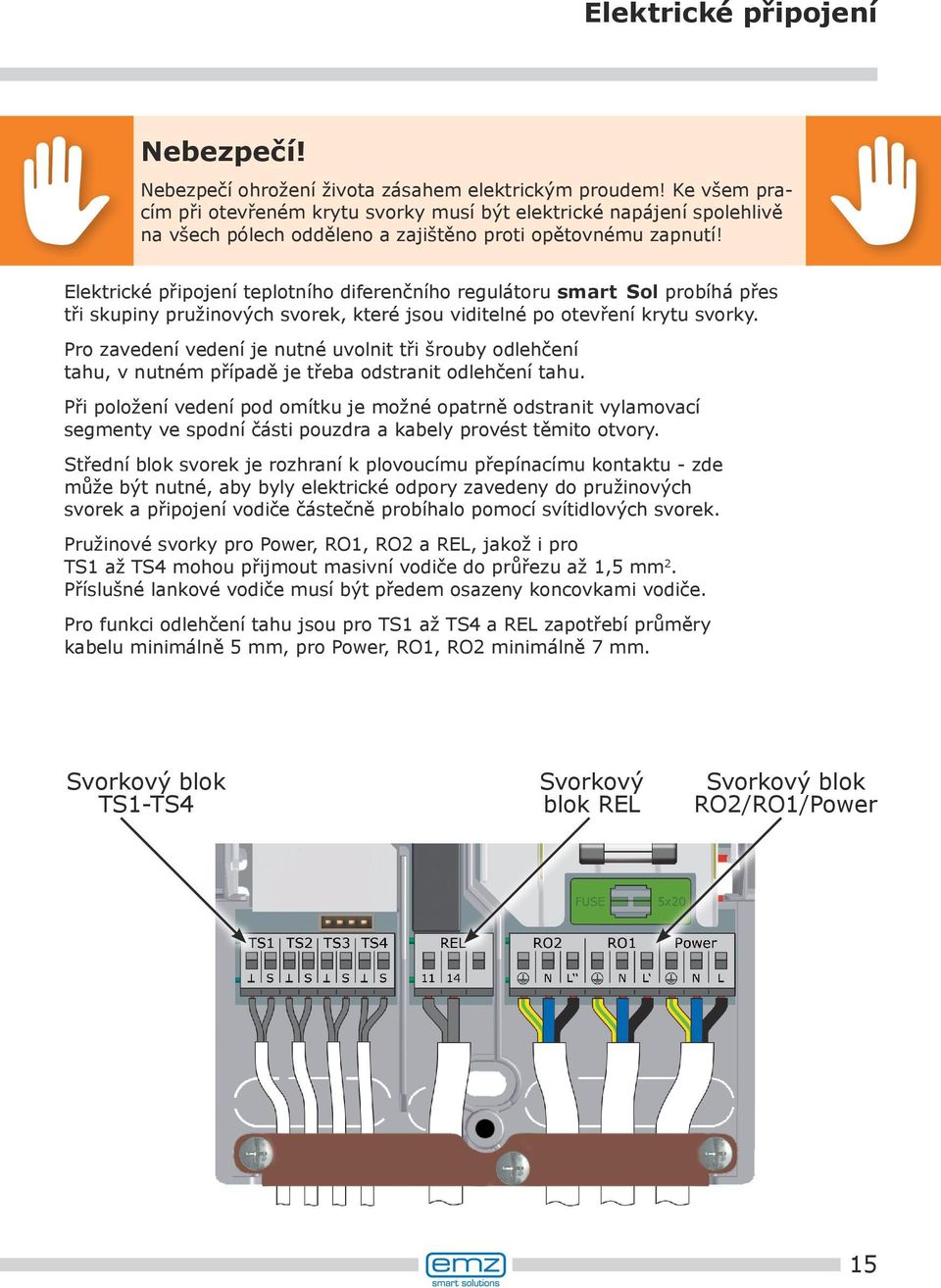

15 Elektrické připojení Nebezpečí! Nebezpečí ohrožení života zásahem elektrickým proudem! Ke všem pracím při otevřeném krytu svorky musí být elektrické napájení spolehlivě na všech pólech odděleno a zajištěno proti opětovnému zapnutí! Elektrické připojení teplotního diferenčního regulátoru smart Sol probíhá přes tři skupiny pružinových svorek, které jsou viditelné po otevření krytu svorky. Pro zavedení vedení je nutné uvolnit tři šrouby odlehčení tahu, v nutném případě je třeba odstranit odlehčení tahu. Při položení vedení pod omítku je možné opatrně odstranit vylamovací segmenty ve spodní části pouzdra a kabely provést těmito otvory. Střední blok svorek je rozhraní k plovoucímu přepínacímu kontaktu - zde může být nutné, aby byly elektrické odpory zavedeny do pružinových svorek a připojení vodiče částečně probíhalo pomocí svítidlových svorek. Pružinové svorky pro Power, RO1, RO2 a REL, jakož i pro TS1 až TS4 mohou přijmout masivní vodiče do průřezu až 1,5 mm 2. Příslušné lankové vodiče musí být předem osazeny koncovkami vodiče. Pro funkci odlehčení tahu jsou pro TS1 až TS4 a REL zapotřebí průměry kabelu minimálně 5 mm, pro Power, RO1, RO2 minimálně 7 mm. Svorkový blok TS1-TS4 Svorkový blok REL Svorkový blok RO2/RO1/Power 15

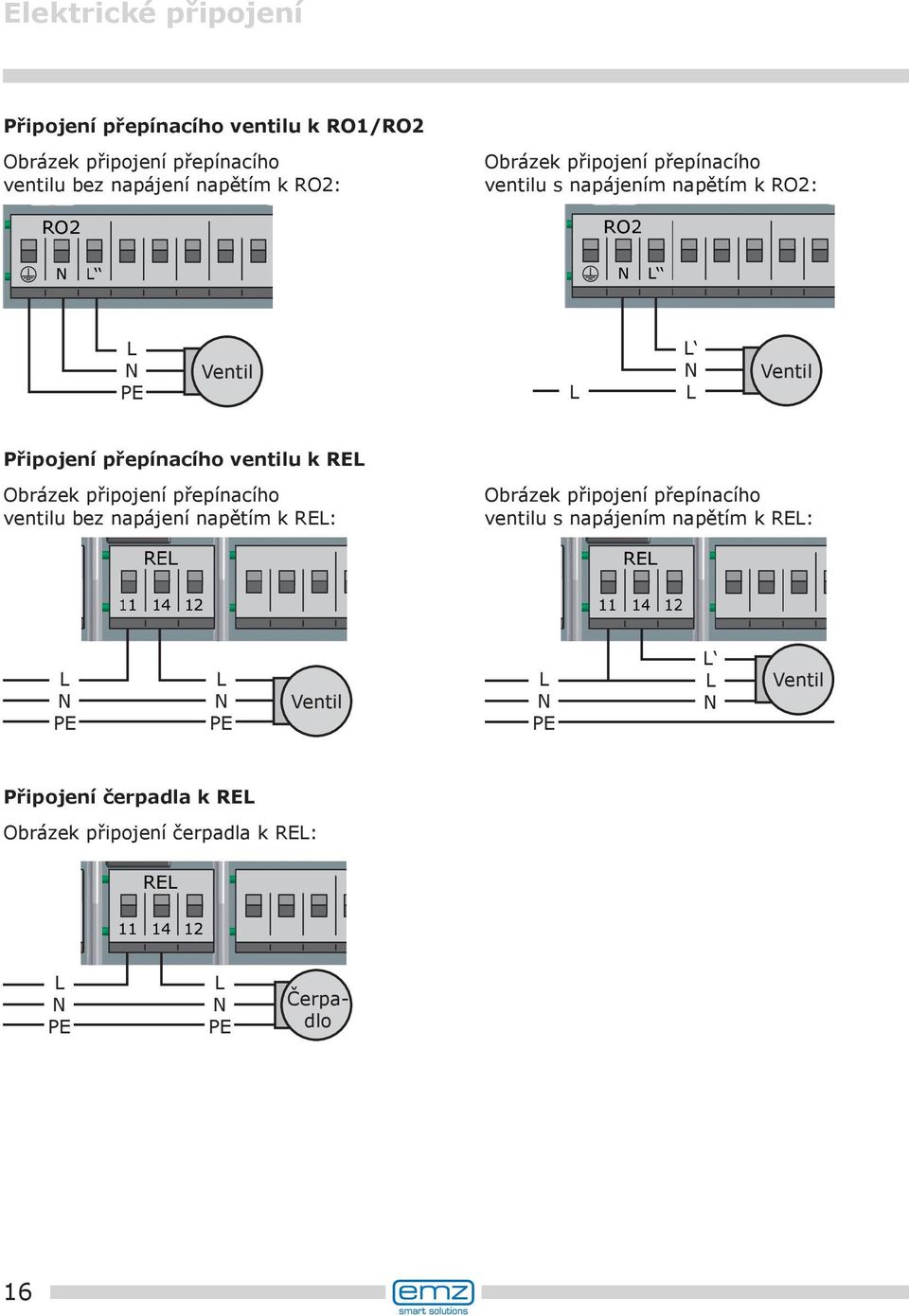

16 Elektrické připojení Připojení přepínacího ventilu k RO1/RO2 Obrázek připojení přepínacího ventilu bez napájení napětím k RO2: Obrázek připojení přepínacího ventilu s napájením napětím k RO2: L N PE Ventil L L N L Ventil Připojení přepínacího ventilu k REL Obrázek připojení přepínacího ventilu bez napájení napětím k REL: Obrázek připojení přepínacího ventilu s napájením napětím k REL: L N PE L N PE Ventil L N PE L L N Ventil Připojení čerpadla k REL Obrázek připojení čerpadla k REL: L N PE L N PE Čerpadlo 16

17 Elektrické připojení Senzor objemového proudu: Měření solárního zisku (množství tepla): Solární zisk se počítá z množství průtoku a teplotního rozdílu. Teplotní diference je teplotní rozdíl mezi čidlem kolektoru a čidlem zpětného chodu solárního okruhu. Jsou různé technické možnosti: a) použití senzoru objemového proudu Vortex se 2 analogovými signály pro průtok a teplotu. Vortex senzor lze zasunout přímo na příslušnou kolíkovou lištu za svorkami TS3/4. Měření solárního zisku je možné u všech schémat. Při připojení Vortex senzoru ke konektoru UI1/UI2 je nutné na pouzdře vylomit krycí spojku. Obsazení pinů Kolíková b) Senzor křídlového kola (přírůstkový vstup) Senzor křídlového kola lze připojit k TS3 nebo TS4 a je nutné ho nastavit během instalace. Teplotní senzor pro zpětný solární chod se připojí k TS3 nebo TS4 a je nutné ho pak nastavit v nabídce Množství tepla. Měření solárního zisku senzorem křídlového kola je možné u schémat 1, 2, 3, 4, 5, 7, 10, 12 a 14. Vysoce efektivní čerpadlo: Vysoce efektivní čerpadlo lze připojit k RO1 nebo RO2. Řídicí signál k tomu je vydáván k TS4. TS4 tím již není k dispozici jako vstup. Řídicí signál může být analogové napětí 0-10 V nebo signál PWM. TS4: Řídicí signál PWM vysoce efektivního čerpadla: Levá svorka: GND Pravá svorka: Signál RO1 nebo RO2: napájení 230 V vysoce efektivního čerpadla Přesné informace k tomu zjistíte ve specifikaci čerpadla. Definice a nastavení probíhají v profirežimu v

18 Elektrické připojení 9-10 mm Odlehčení tahu může zaručit stabilní sevření pouze tehdy, nejsou-li vedení odpláštěna více než 35 mm. Izolace jednotlivých žil musí být odstraněna na 9-10 mm, aby byl zachován bezpečný elektrický kontakt v pružinové svorce. Lanka musí být opatřena koncovkami vodiče! max. 35 mm K připojení svorek šroubovákem stiskněte ovládací tlačítko pružinové svorky a vodič zaveďte až na doraz do příslušného otvoru. Uvolněte ovládací tlačítko a lehkým zatáhnutím za vodič zajistěte, že sevření působí. Důležité! Před zakrytím krytu svorky pevně přišroubujte odlehčení tahu! Ještě jednou zkontrolujte, že jsou všechna vedení nepoškozená a řádně připojená svorkami! 18

19 Datová rozhraní Solární regulátor má následující datová rozhraní: V otvorech na levé straně dolní části krytu se nalézá jedna přípojka USB a jeden otvor pro paměťové médium (Micro-SD-Card). Přes tato rozhraní je možné např. číst hlášení o chybách nebo protokolová data či aktualizovat software. Přes USB přípojku je možné se dostat na Micro-SD-Card. Je možné používat pouze SD karty schválené emz. Regulátor rozezná Micro SD kartu automaticky. Před odstraněním Micro-SD-Card je nutné zvolit na 1.2 Nastavení bod Bezp.vyjmi kartu SD, jinak by mohlo dojít ke ztrátě údajů. 19

20 Hydraulická schémata Upozornění! Stanovte již s plánováním celého solárního tepelného systému strukturu a konstrukci zařízení a srovnejte konstrukci hydraulickým schématem regulátoru! Pro doplnění stávajícího systému nebo jako výměnu za jiný regulátor vyjasněte prosím, zda může smart Sol obsluhovat existující konfiguraci! Senzory se připojují ve volném pořadí k TS1 až TS4, čerpadla a ventily k RO1 / RO2 - přiřazení rozhraní k příslušné funkci probíhá spolu s uvedením do provozu. Přívodní vedení Zpětné vedení Topné čerpadlo Přepínací ventil Tepelné čidlo Kotel Hydraulický tepelný výměník Pole solárního kolektoru - hlavní zisk Bojler/zásobník beztepelného výměníku Pole solárního kolektoru - vedlejší zisk Topný kotel, např. fosilně vytápěný/pevná látka/tepelné čerpadlo atd. Topný kotel s potlačením dobíjení, s řízením času/ teploty, kombinovaný Topný kotel s potlačením dobíjení s optimalizací efektivity Bojler/zásobníky s tepelnými výměníky 20

21 Hydraulické schéma 1 TS1 Čidlo kolektoru 1 RO1 Čerpadlo solárního okruhu 1 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 21

22 Hydraulické schéma 2 TS1 Čidlo kolektoru 1 Čidlo zásobníku 1 nahoře TS3 RO1 Čerpadlo solárního okruhu 1 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Čidlo kolektoru 1 Čidlo zásobníku 1 dole napojení na topný kotel se stranami Síťová přípojka Čerpadlo solárního okruhu 1 Čidlo zásobníku 1 nahoře 22

23 Hydraulické schéma 3 TS1 RO2 Čidlo kolektoru 1 Ventil nabíjecích zón TS3 Čidlo zásobníku 1 nahoře RO1 Čerpadlo solárního okruhu 1 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 Čidlo zásobníku 1 nahoře Ventil nabíjecích zón 23

24 Hydraulické schéma 4 TS1 Čidlo kolektoru 1 RO1 Čerpadlo solárního okruhu 1 RO2 Ventil nabíjecích zón Zásobník 1 ZK1 TS3 TS2 Čidlo zásobníku 1 nahoře Čidlo zásobníku 1 dole Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 Čidlo zásobníku 1 nahoře Ventil nabíjecích zón 24

25 Hydraulické schéma 5 TS1 Čidlo kolektoru 1 RO1 Čerpadlo solárního okruhu 1 RO2 Čerpadlo tepelného výměníku Čidlo tepelného výměníku TS3 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 Čidlo tepelného výměníku Čerpadlo tepelného výměníku 25

26 Hydraulické schéma 6 TS1 Čidlo kolektoru 1 RO1 Čerpadlo solárního okruhu 1 RO2 Čerpadlo tepelného výměníku Čidlo tepelného výměníku TS4 Zásobník 1 ZK1 Čidlo zásobníku 1 nahoře TS3 TS2 Čidlo zásobníku 1 dole Čidlo kolektoru 1 Čidlo zásobníku 1 dole Čidlo zásobníku 1 nahoře napojení na topný kotel se stranami Síťová přípojka Čerpadlo solárního okruhu 1 Čerpadlo tepelného výměníku Čidlo tepelného výměníku 26

27 Hydraulické schéma 7 TS1 Čidlo kolektoru 1 Obtokové čidlo RO1 Čerpadlo solárního okruhu 1 TS3 RO2 Obtokový ventil Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 Obtokové čidlo Obtokový ventil 27

28 Hydraulické schéma 8 TS1 Čidlo kolektoru 1 Čidlo zásobníku 1 nahoře TS3 RO1 Čerpadlo solárního okruhu 1 Obtokové čidlo TS4 RO2 Obtokový ventil Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Čidlo kolektoru 1 Čidlo zásobníku 1 dole Čidlo zásobníku 1 nahoře napojení na topný kotel se stranami Obtokový ventil Síťová přípojka Čerpadlo solárního okruhu 1 Obtokové čidlo 28

29 Hydraulické schéma 9 TS1 Čidlo kolektoru 1 Čidlo zásobníku 1 nahoře TS3 Překládkové čerpadlo RO1 Čerpadlo solárního okruhu 1 Zásobník 1 ZK1 RO2 TS2 Čidlo zásobníku 1 dole Zásobník 2 ZK2 TS4 Čidlo zásobníku 2 dole Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 Čidlo zásobníku 1 nahoře Překládkové čerpadlo Čidlo zásobníku 2 dole 29

30 Hydraulické schéma 10 TS1 Čidlo kolektoru 1 RO1 Čerpadlo solárního okruhu 1 RO2 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Zásobník 2 ZK2 TS3 Čidlo zásobníku 2 dole Čerpadlo solárního okruhu 2 Upozornění: Přednostní nabíjení je z výroby nastaveno na ZK2! Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 Čidlo zásobníku 2 dole Čerpadlo solárního okruhu 2 30

31 Hydraulické schéma 11 TS1 Čidlo kolektoru 1 TS3 Čidlo zásobníku 2 nahoře RO1 Čerpadlo solárního okruhu 1 RO2 Zásobník 1 ZK1 Čerpadlo solárního okruhu 2 TS2 Čidlo zásobníku 1 dole Zásobník 2 ZK2 TS4 Čidlo zásobníku 2 dole Upozornění: Přednostní nabíjení je z výroby nastaveno na ZK2! Čidlo kolektoru 1 Čidlo zásobníku 1 dole Čidlo zásobníku 2 nahoře napojení na topný kotel se stranami Síťová přípojka Čerpadlo solárního okruhu 1 Čerpadlo solárního okruhu 2 Čidlo zásobníku 2 dole 31

32 Hydraulické schéma 12 TS1 Čidlo kolektoru 1 RO1 Čerpadlo solárního okruhu 1 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Zásobník 2 ZK2 TS3 Čidlo zásobníku 2 dole RO2 Přepínací ventil zásobníku Upozornění: Přednostní nabíjení je z výroby nastaveno na ZK2! Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 Čidlo zásobníku 2 dole Přepínací ventil zásobníku 32

33 Hydraulické schéma 13 TS1 Čidlo kolektoru 1 TS3 Čidlo zásobníku 2 nahoře RO1 Čerpadlo solárního okruhu 1 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Zásobník 2 ZK2 TS4 Čidlo zásobníku 2 dole RO2 Přepínací ventil zásobníku Upozornění: Přednostní nabíjení je z výroby nastaveno na ZK2! Čidlo kolektoru 1 Čidlo zásobníku 1 dole Čidlo zásobníku 2 nahoře napojení na topný kotel se stranami Síťová přípojka Čerpadlo solárního okruhu 1 Přepínací ventil zásobníku Čidlo zásobníku 2 dole 33

34 Hydraulické schéma 14 TS1 Čidlo kolektoru 1 TS3 Čidlo kolektoru 2 Čerpadlo solárního okruhu 1 RO1 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 2 RO2 Čidlo kolektoru 1 Síťová přípojka Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 1 Čidlo kolektoru 2 Čerpadlo solárního okruhu 2 34

35 Hydraulické schéma 15 TS1 Čidlo kolektoru 1 TS4 Čidlo kolektoru 2 TS3 Čidlo zásobníku 1 nahoře Čerpadlo solárního okruhu 1 RO1 Zásobník 1 ZK1 TS2 Čidlo zásobníku 1 dole Čerpadlo solárního okruhu 2 RO2 Čidlo kolektoru 1 Čidlo zásobníku 1 dole Čidlo zásobníku 1 nahoře napojení na topný kotel se stranami Síťová přípojka Čerpadlo solárního okruhu 1 Čerpadlo solárního okruhu 2 Čidlo kolektoru 2 35

36 Hydraulické schéma 16 RO1 Čerpadlo solárního okruhu 1 TS1 Čidlo kolektoru 1 TS3 Čidlo zásobníku 1 nahoře Zásobník 1 ZK1 Čidlo zásobníku 1 dole TS2 REL Trojcestný ventil zvýšení zpětného chodu TS4 Čidlo zpětného chodu Čidlo kolektoru 1 Čidlo zásobníku 1 dole Čidlo zásobníku 1 nahoře Trojcestný ventil zvýšení zpětného chodu Připojení podle strany 16 Síťová přípojka Čerpadlo solárního okruhu 1 Čidlo zpětného chodu 36

37 Hydraulické schéma 17 TS1 1 Čidlo kolektoru 2 TS4 Čerpadlo solárního okruhu 1 RO1 Čidlo tepelného výměníku TS2 RO2 Čidlo plavecký bazén TS3 REL Trojcestný ventil Čerpadlo tepelného výměníku Čidlo kolektoru 1 Čidlo tepelného výměníku Čidlo kotle Trojcestný ventil Připojení podle strany 16 Síťová přípojka Čerpadlo solárního okruhu 1 Čerpadlo tepelného výměníku Čidlo kolektoru 2 37

38 Hydraulické schéma 18 TS1 1 Čidlo kolektoru 2 TS4 RO1 Čerpadlo solárního okruhu 1 Čidlo tepelného výměníku TS2 REL Čidlo plavecký bazén TS3 RO2 Čerpadlo solárního okruhu 2 Čerpadlo tepelného výměníku Čidlo kolektoru 1 Čidlo tepelného výměníku Čidlo kotle Čidlo kolektoru 2 Čerpadlo tepelného výměníku Připojení podle strany 16 Pozor! Maximální spínací výkon 230VA Čerpadlo solárního okruhu 1 Čerpadlo solárního okruhu 2 Síťová přípojka 38

39 Hydraulické schéma 19 TS1 Čidlo kolektoru 1 Čerpadlo solárního okruhu 1 RO1 Čidlo tepelného výměníku TS2 REL Čidlo plavecký bazén TS3 Zásobník 1 ZK1 Čidlo zásobníku 1 dole TS4 Čerpadlo tepelného výměníku RO2 Čerpadlo solárního okruhu 2 Upozornění: Přednostní nabíjení je z výroby nastaveno na ZK1! Čidlo kolektoru 1 Čidlo tepelného výměníku Čidlo kotle Čidlo zásobníku 1 dole Čerpadlo tepelného výměníku Připojení podle strany 16 Pozor! Maximální spínací výkon 230VA Čerpadlo solárního okruhu 1 Čerpadlo solárního okruhu 2 Síťová přípojka 39

40 Hydraulické schéma 20 TS1 Čidlo kolektoru 1 RO1 Čerpadlo solárního okruhu 1 REL Čidlo tepelného výměníku TS2 RO2 Čidlo plavecký bazén TS3 Zásobník 1 ZK1 Čidlo zásobníku 1 dole TS4 Trojcestný ventil zásobník 1 Čerpadlo tepelného výměníku Upozornění: Přednostní nabíjení je z výroby nastaveno na ZK1! Čidlo kolektoru 1 Čidlo tepelného výměníku Čidlo kotle Trojcestný ventil zásobník 1 Připojení podle strany 16 Síťová přípojka Čerpadlo solárního okruhu 1 Čerpadlo tepelného výměníku Čidlo zásobníku 1 dole 40

41 Funkce řízení kotle Funkce řízení kotle jsou realizovány přes beznapěťový kontakt relé, který se připojí na příslušné rozhraní topného kotle. Jednotlivým funkcím jsou následujícím způsobem přiřazeny priority : A Proti legionelle Priorita 1 B Potlačení dobíjení Priorita 2 C Dodatečný ohřev Priorita 3 Kotel Funkce proti legionelle Funkce proti legionelle kontroluje, zda bylo v průběhu nastaveného intervalu dosaženo aktivitou topení nebo působením solární termiky minimální teploty ke snížení počtu legionell v zásobníku. Pokud touto cestou nedošlo k dostatečnému ohřevu, spustí regulátor proces dodatečného ohřevu, specielně za účelem redukce počtu legionell. Instalatér musí stanovit parametry v souladu s všeobecnými směrnicemi a místními předpisy. Čas procesu dezinfekce může být volně stanoven. Funkce dodatečného ohřevu teplotní senzor v horní části zásobníku poskytuje hodnoty pro dodatečný ohřev. V případě plynových nebo olejových zařízení se dodatečný ohřev provádí topným kotlem. V případě kotlů na tuhá paliva se dodatečný ohřev provádí teplem obsaženým v zásobníku pitné vody. Teplota v zásobníku se přitom musí pohybovat v rámci přednastaveného rozmezí. Řízení teploty je připojeno na šest časových bloků. Dodatečný ohřev se aktivuje, jakmile klesne v příslušném aktuálním časovém bloku požadovaná teplota o hysterezní hodnotu. Překročením požadované teploty je proces dodatečného ohřevu ukončen. Volitelné potlačení dobíjení (NLU) Efektivita solárního zařízení stoupá, čím méně je zásobník dobíjen topným kotlem. Potlačení dobíjení proto znamená uzavření (blokování) dobíjení zásobníku topným kotlem. Potlačení dobíjení s řízením času V časovém programu je dobíjení ve fázích blokováno topným kotlem. Během nastaveného času (např. 7 až 19 hodin) je dobíjení topným kotlem obecně blokováno, minimální teplota přitom není zapotřebí. 41

42 Funkce řízení kotle Potlačení dobíjení s řízením času/teploty Je-li minimální teplota v zásobníku překročena, aktivuje se potlačení dobíjení. Tuto funkci lze aktivovat paralelně k časovému programu. Je-li nastavená minimální teplota (např. 45 C) v zásobníku překročena, je dobíjení zásobníku topným kotlem potlačeno. Není-li naopak minimální teplota dosažena, je dobíjení topným tělesem uvolněno, nezávisle na tom, zda časový program dobíjení blokuje. Potlačení dobíjení s optimalizací efektivity Pokud dojde k překročení vypočítané minimální teploty v zásobníku, aktivuje se potlačení dobíjení. Pro výpočet této minimální teploty existují dva faktory posouzení, které může osoba provádějící instalaci nastavit v nabídce 1.4.3: Faktor 1 Hodnoty parametru od 1-10, přičemž: Solární zisk 1 = vyšší solární zisk, méně dobíjení kotlem. : 10 = nižší solární zisk, více dobíjení kotlem. Faktor 2 Hodnoty parametru od 1-10, přičemž: Komfort 1 = nízký komfort, méně dobíjení kotlem. : 10 = vyšší komfort, více dobíjení kotlem. Q Historie sluneční energie t T-min Zk (např.35 C) Dobití aktivováno Dobití blokováno T-pož (např.45 C) T t Jednou denně se tak zjistí pohyblivá minimální teplota, při které nedochází k dobíjení kotlem. Tato pohyblivá minimální teplota se pohybuje mezi T-min Zk a T-pož. Faktor 2 = 5 t Faktor 2 = 1 t Faktor 2 = 7 t T Faktor 1 = 1 T Faktor 1 = 5 T Faktor 1 = 7 42

43 Funkce řízení kotle Upozornění! Na topných kotlích, které nemají žádný řídicí vstup, je možné funkce řízení kotle provést simulací teplotní hodnoty. Aby byla možná funkce dodatečného vytápění nebo funkce antilegionella, je nutné na řízení kotle nastavit příslušnou vyšší teplotu. Teplotní diferenční regulátor smart Sol zde reguluje funkce řízení kotle tím, že konstantní odpor simuluje topnému kotli nabitý zásobník. Hodnota odporu závisí na tom, na jaký typ senzoru je topení nastaveno. Tuto informaci naleznete v příručce ke kotli. Typ senzoru Pt 100 Pt 500 Pt 1000 R Svorka Ω 620 Ω 1,3 kω Barevný kód Přípojka se realizuje na bloku svorek REL, tak jak je zobrazeno. Kotel R (T=70 C) Čidlo zásobníku nahoře 43

44 Funkce termostatu Volné výstupy regulátoru je možné použít jako termostat pro různé účely použití. Příslušná nastavení se provádí v profirežimu v Termostat. Druh řídicího signálu je možné definovat jako teplota - termostat, časový spínač, časový spínač - termostat, nebo teplota - srovnání. Teplota-termostat Topení : T-vyp > T-zap. Výstup se vypne, jakmile se dosáhne teploty T-vyp, poklesem na T-zap se opět zapne. T-vyp T-zap T t ROx Teplota-termostat Chlazení : T-zap > T-vyp. Výstup je zapnutý, jakmile se dosáhne teploty T-zap, poklesem na T-vyp se opět vypne. T-zap T-vyp T t ROx Funkce časového spínače: Výstup se zapne ve zvoleném časovém okně. ROx 8:00 9:00 t Časový spínač-termostat Kombinace časového spínače a termostatu. Jakmile je dosaženo minimálně jednoho ze dvou kritérií, výstup se zapne. T-zap T-vyp T 8:00 9:00 t ROx Teplota-srovnání Rozdíl teploty oproti srovnávacímu senzoru aktivuje řídicí signál: Výstup se zapne, jakmile je dosaženo dt-zap, poklesem na dt-vyp se opět vypne. T TSx dt-zap dt-vyp Srovnávací senzor ROx t 44

45 Volitelné stanice měkké vody AQA solar Ve zvláštní variantě vybavení (s rozšiřujícím modulem) lze teplotní diferenční regulátor smart Sol spojit se stanicí měkké vody AQA solar firmy BWT Wassertechnik GmbH, Schriesheim. AQA solar je odvápňovací zařízení na bázi iontového výměníku, které se stará o to, aby nedošlo k poškození vedení vedoucích vodu a tepelného výměníku ve Vašem domě v důsledku vápenných usazenin. U dočasně velmi intenzivního zahřátí pitné vody, zejména u solárních tepelných systémů je odvápnění nanejvýš smysluplné pro zachování efektivity. Zřízení a provoz přístrojové kombinace smart Sol a AQA solar je popsáno ve zvláštní dokumentaci, příp. návodu k obsluze firmy BWT. Připojení probíhá na svorkách Tx, Rx a Gnd nad svorkami rozhraní TS1 až TS 4 na rozšiřujícím modulu. TS1 Napojení stanice měkké vody je možné ve všech hydraulických schématech smart Sol a zobrazuje se na displeji, např.: RO1 TS3 TS2 1.8 AQA solar Měkká voda Průtok Množství měkké vody 421 l/h 317 m 3 V hlavní nabídce lze v 1.8 AQA solar vyvolat informace, které jsou předávány stanicí měkké vody :30 45

46 46

47 Režim uvedení do provozu Důležité! Pro uvedení do provozu je nutné regulátor řádně namontovat, všechny vstupy a výstupy musí být připojeny a připraveny k provozu, odlehčení tahu musí být zašroubováno a kryt svorky uzavřen! Uvedení teplotního diferenčního regulátoru smart Sol do provozu je zde příkladně vysvětleno, detaily se odlišují v hydraulické konfiguraci a softwarové verzi. Uvedení do provozu je sděleno v textu, obsluha musí vždy zvolit, potvrdit a případně přejít k následujícímu bodu nabídky. Teplotní diferenční regulátor smart Sol Vás kompletně doprovází při konfiguraci a vyvolá vše, co musí vědět pro optimální provoz. Napájení napětím regulátoru musí být jen zapnuto a už se objeví zobrazení na displeji. 0.1 Výběr jazyka Polski Svenska Dansk Suomi Česky :12 Po krátké bootingové sekvenci se objeví 0.1 Language. V této verzi smart Sol jsou uloženy různé jazyky. Aktivujte požadovanou variantu a potvrďte pomocí Dále. Zobrazí se 0.2 Čas/datum Nastavení data Datum Čas Přep. letního času : :12 Stiskněte OK - hodina je zvýrazněna barevně. Otočným kódovačem otáčejte tak dlouho, dokud se neobjeví správné číslo a potvrďte tlačítkem OK. Regulátor převezme hodnotu a přejde dále k minutě. Tímto způsobem zadejte všechny hodnoty pro čas a datum. Pokud dojde k instalaci teplotního diferenčního regulátoru na místě, kde existuje letní čas, lze zde aktivovat posun. Potvrďte pomocí Dále. 47

48 Režim uvedení do provozu Objeví se 0.3 Vstupy. Vyberte použitá vstupní rozhraní TS1 až TS4, aktivujte a projížděním přiřaďte vybrané obsazení. Pokud byly všechny vstupy správně obsazeny, potvrďte pomocí Dále. 0.3 Vstupy TS1 TS2 TS3 --- Kol :12 Důležité! Na rozhraních TS3 nebo TS4 lze pomocí Křídlové kolo zvolit senzor lopatkového kola jako průtokový čítač. Objeví se 0.4 Objemový proud. Pokud byl TS3 / TS4 již obsazen jako křídlové kolo, objeví se zde jako senzorika také Křídlové kolo, počet impulzů na litr je nutné ještě zvolit. Pokud byl TS3 / TS4 obsazen jinak nebo zatím nebyl obsazen, lze zde navolit senzor Vortex. K tomu je poté ještě zapotřebí definovat zastavěný senzor objemového proudu Vortex. Potvrďte pomocí Dále. 0.4 Objemový proud Senzorika Impulzy/litr Vortex Grundfos 1-20l/min Dále :13 Důležité! K TS4 lze připojit vysoce efektivní čerpadlo. Již předem přidělen je WILO ST 25/7 PWM. 48

49 Režim uvedení do provozu 0.5 Výstupy RO1 RO2 REL Dále Objeví se 0.5 Výstupy. Vyberte použitá výstupní rozhraní RO1, RO2, REL, aktivujte a projížděním přiřaďte vybrané obsazení. Pokud byly všechny výstupy správně obsazeny, potvrďte pomocí Dále :13 Schéma 1/3 Regulátor nabízí nyní hydraulická schémata, která jsou možná na základně obsazených rozhraní. Otáčením otočným kódovačem můžete zvolit požadované schéma (zde schéma 1 ze 3 možných) a potvrďte tlačítkem OK :13 Upozornění! Volbou Zobrazit všechna schémata získáte za účelem testování přístup ke všem schématům. Pro řádný provoz je však nutné zvolit jedno z regulátorem navržených schémat. 49

50 Režim uvedení do provozu Objeví se 0.7 Kontrolní seznam. Zde je možné zvolit podnabíky Test výstupy a Funkce dovolené. Navolením SP 1 nahoře se zobrazí další úroveň výběru, ve které lze přiřadit příslušný vstup (TS1 - TS4). Zvolte Test výstupy stlačením tlačítka OK aktivujte. 0.7 Kontrolní seznam Test výstupů Funkce dovolené Zásobnik 1 nahoře Dále :13 Objeví se 0.8 Výstupní test. Zde můžete výstupy manuálně aktivovat tlačítkem OK a otestovat funkci vždy aktivovaného výstupu, příp. připojené jednotky. Pokud všechna čerpadla a ventily nepracují řádně, je nutné příslušné prvky zařízení a kabeláž zkontrolovat a upravit. 0.8 Test výstupů RO1 RO2 REL Dále Potvrďte pomocí Dále :13 Opět se objeví 0.7 Kontrolní seznam. Jelikož při nevyužívání zařízení je přiváděno pouze teplo, žádné však není odebíráno, může dojít k přehřátí a škodám. Proto byla naprogramována Funkce dovolené, která minimalizuje přísun tepla. Zde je nyní nabídnuto nastavení funkce dovolené - vyvoláte stisknutím tlačítka OK. 0.7 Kontrolní seznam Test výstupů Funkce dovolené Zásobnik 1 nahoře Dále :14 50

51 Režim uvedení do provozu Funkce dovol... Chlazení nádrže Lehké nabíjení T zapnutí T vypnutí 120,0 C 100,0 C Dále :14 K funkcím dovolené lze vybrat různé volby. Chlazení zásobníku se pokouší při chladnějším okolí (např. v noci) opět vydávat teplo pomocí kolektorů. Lehké nabíjení je vytvořeno tak, že přísun tepla do zásobníku je udržován na minimální úrovni. V případě potřeby změňte příslušné vstupní a výstupní teploty. Potvrďte pomocí Dále. 0.9 Konec Ukončili jste uvedení do provozu! Dále :15 Nejdříve se znovu objeví 0.7 Kontrolní seznam. Potvrďte pomocí Dále. 0.9 Konec ohlašuje konec uvedení do provozu. Potvrďte pomocí Dále. Schéma 1 Uvedení do provozu je dokončeno. Od této chvíle řídí smart Sol solární tepelné zařízení automaticky :16 51

52 Režim automatiky V režimu automatiky zobrazuje displej datum, čas a aktivní hydraulické schéma. Ke každému teplotnímu čidlu se zobrazuje příslušná aktuální teplota. Činnost čerpadla je na displeji animovaně zobrazena. Zásah instalatéra nebo provozovatele není nutný. Schéma :17 Upozornění! Pravidelně kontrolujte zobrazení na displeji smart Sol, abyste mohli včas odstranit případné poruchy! 52

53 Provozní režim Schéma 1 Uživatel může na regulátoru učinit různá nastavení a získat informace o stavech a procesech. Za tímto účelem stiskněte v režimu automatiky tlačítko OK :19 1 Hlavní nabídka Vyhodnocení Nastavení Základní funkce Funkce efektivity Ochranné funkce :19 Objeví se 1 Hlavní nabídka. Zobrazí se seznam podbodů. Projížděním... 1 Hlavní nabídka Funkce efektivity Ochranné funkce Dohled Přihlášení O smart Sol :19...se zobrazí spodní část nabídky. Zvolením prvního podbodu Vyhodnocení... 53

54 Provozní režim...se objeví 1.1 Vyhodnocení. Zobrazí se další úroveň výběru. Zvolením prvního podbodu Měřené hodnoty Vyhodnocení Měřené hodnoty Provozní hodiny Úspora CO2 Množství tepla Seznam chyb :20...se objeví Měřené hodn.... Zde se zobrazují teploty a údaje týkající se regulátoru. Pokud byla při zprovoznění stanovena dodatečná čidla zásobníku, jsou naměřené hodnoty zobrazeny také zde. Projížděním Měřené hodn... Kol 1 Zásobnik 1 dole Zásobnik 2 dole Zás.2 nahoře Solární okruh C 47.0 C 42.1 C 61.4 C 80% :20...se zobrazí (je-li k dispozici) spodní část nabídky. Zpět na 1.1 Vyhodnocení. Zvolením druhého podbodu Provozní hodiny Měřené hodnoty Zásobnik 2 dole Zás.2 nahoře Solární okruh 1 Solární okruh 2 Kotel 42.1 C 61.4 C 80% 34% vyp :20 54

55 Provozní režim Provozní hod... Solární okruh 1 Solární okruh 2 vrátit zpět 112 h 94 h...se objeví Provozní hod.... Výkon chodu aktivovaných komponent zařízení se zobrazuje v hodinách. Zvolením bodu nabídky vrátit zpět jsou všechny čítače vynulovány. Hodnoty se ukládají jednou denně, takže při přerušení elektrického napájení se ztratí maximálně jeden den :21 Zpět na 1.1 Vyhodnocení. Zvolením třetího podbodu Úspora CO Úspora CO2 Aktivace Úsporu vrátit zpět Palivo 447 kg Zemní plyn...zobrazí se Úspora CO2. Zde je možné aktivovat, odečíst a vrátit zpět odhad úbytku oxidu uhličitého. Zvolením Palivo :21 Upravit Palivo Opakovat posl.hodnotu Nastavení z výroby Zemní plyn...se objeví Upravit. Zde lze vybrat pro výpočet CO 2 typy paliv zemní plyn nebo topný olej. Zpět na 1.1 Vyhodnocení. Pokračujte dále na Množství tepla :22 55

56 Provozní režim Objeví se Množství tepla. Zde je možné za účelem evidence získaného množství energie konfigurovat až dva teplotní čítače. Čas pro vyhodnocení lze zvolit pomocí Diagram - týden, měsíc nebo rok. Pomocí vrátit zpět lze čítač opět vynulovat Množství tepla Množství tepla 1 Množství tepla 2 Diagram Týden vrátit zpět : Množství tepla Objeví se Seznam chyb. Zde se zobrazuje z informačních důvodů tabulka posledních vyskytlých chyb. Zvolením chyby d [kwh] :22 Objeví se Seznam chyb. Zde se zobrazuje z informačních důvodů tabulka posledních vyskytlých chyb. Zvolením chyby Množství tepla 1 Aktivace Množství tepla Objem. p. 0 kwh :

57 Provozní režim Množství tepla 1 Čidlo zpět.chodu Snim.přív.vedení Typ glykolu Efek.nabíj.zásob : Voda Přiřadí se čidlo chodu vpřed a zpět. Plnění zařízení lze definovat jako vodu, tyfocor, propylenglykol nebo ethylenglykol. Pomocí Efek.nabíj.zásob. se definuje, zda se toto množství tepla použije pro efektivní nabití zásobníku Množství tepla 1 Snim.přív.vedení Typ glykolu Efek.nabíj.zásob. Přidat do grafu : Voda Pomocí Přidat do grafu je příslušné množství tepla přidáno k čítači celkového množství. Pokračujte dále se Seznam chyb Seznam chyb M05: 4: M08: 6: :22 Objeví se Seznam chyb. Zde se zobrazuje z informačních důvodů tabulka posledních vyskytlých chyb. Zvolením chyby... 57

58 Provozní režim... se objeví chybové hlášení v textu. V případě nutnosti učiňte opatření. Zpět na 1 Hlavní nabídka. Pokračujte dále na Nastavení Seznam chyb M05: Zkrat senzoru na TS3! zpět pomocí ESC :22 Objeví se 1.2 Nastavení. Zobrazí se další úroveň výběru. Zvolením první podnabídky Datum/čas Nastavení Datum/čas Jazyk Displej Bezp.vyjmi kartu SD Výrobní nastavení :23...se objeví Nastavení data. Zde je možné při odchylce nebo delším stavu bez proudu nastavit datum a čas. Pokud dojde k instalaci teplotního diferenčního regulátoru na místě, kde existuje letní čas, lze zde aktivovat posun Podnabídku Datum nebo čas zvolte pomocí OK Nastavení data Datum Čas Přep. letního času : :23 58

59 Provozní režim Nastavení data Datum Čas Přep. letního času :23 Je aktivována vždy jedna skupina číslic a lze ji změnit pomocí otočného kódovače, s každým stisknutím tlačítka OK skočí aktivace o jednu skupinu dále. Zpět na 1.2 Nastavení. Pokračuje dále na Jazyk : Výběr jazyka Polski Svenska Dansk Suomi Česky :12 Objeví se 0.1 Výběr jazyka. Zde je možné přejít do jiného uloženého jazyka. Pokračujte dále na Displej Displej Jas 100 % Doba vyř.z prov. 180s :23 Objeví se Displej. Pomocí nabídky Jas je možné nastavit podsvícení displeje v 10% krocích od 5 % do 100 %. Pomocí nabídky Doba vyřazení z provozu se stanoví čas, po jehož uplynutí je podsvícení při neaktivitě sníženo z nastavené hodnoty na 10 %. Lze nastavit od 30 do 255 vteřin. Zpět na 1.2 Nastavení. 59

60 Provozní režim Před odebráním Micro-SD-Card je nutné zvolit Bezp.vyjmi kartu SD. Posledním bodem nabídky jsou Výrobní nastavení. Zvolením a stisknutím tlačítka OK, následně esc budou zadané hodnoty vymazány a nahrazeny nastaveními z výroby. Zpět na 1 Hlavní nabídka. Pokračujte dále na Základní funkce. 1.2 Nastavení Datum/čas Jazyk Displej Bezp.vyjmi kartu SD Výrobní nastavení :23 Objeví se 1.3 Základní funkce. Zobrazí se další úroveň výběru. Zvolením prvního podbodu Termostat Základní funkce Termostat Trubkový kolektor Funkce dovolené Řízení Delta-T Zved.zpět.chodu :25...se objeví Termostat. Volné výstupy regulátoru lze využít jako termostat pro různé aplikace Termostat Termostat RO2 Termostat REL V profirežimu je nutné za tímto účelem učinit přednastavení - Váš instalatér Vám v případě nutnosti vysvětlí funkci. Zvolením podbodu :25 60

61 Provozní režim Termostat Aktivace...objeví se vždy příslušná aktivační maska. Zpět na 1.3 Základní funkce. Pokračujte dále na Trubkový kolektor : Trubkový kol... Aktivace Objeví se Trubkový kol.... Tato volba by měla být aktivována při použití vakuových trubkových kolektorů. Zpět na 1.3 Základní funkce. Pokračujte dále na Funkce dovolené : Funkce dovol... Začátek Konec :26 Objeví se Funkce dovol.... Zde zadejte časové období Vaší další dovolené. Dovolená znamená nevyužívání topného zařízení/zařízení teplé vody v létě. Regulátor pak v tomto časovém období přizpůsobí řízení tak, aby bylo zabráněno přehřátí zařízení. Nejprve zvolte podbod Začátek, poté Konec pomocí OK. 61

62 Provozní režim Objeví se Upravit. Zde se zadátvají údaje o Vaší nepřítomnosti. Zpět na 1.3 Základní funkce. Pokračujte dále na Řízení Delta-T. Upravit Začátek Opakovat posl.hodnotu Nastavení z výroby :26 Objeví se dt řízení. Zde je možné změnit parametry regulátoru. Výrobní nastavení smart Sol jsou použitelná pro téměř všechna zařízení. Dříve, než zde učiníte změny, konzultujte je s instalatérem. Zpět na 1.3 Základní funkce dt řízení dt-zap 1 dt-vyp 1 dt-zap 2 dt-vyp 2 8.0k 4.0k 8.0k 4.0k Pokračujte dále na Řízení pevné T :27 Objeví se Řízení pevné. Zde se zadávají teplotní hodnoty pro pole kolektoru, která mají být dosažena řízením příslušného výkonu čerpadla. Výrobní nastavení smart Sol jsou však použitelná pro téměř všechna zařízení. Zpět na 1.3 Základní funkce Řízení pevné... T-pevná 1 T-pevná 2 70,0 C 70,0 C Pokračujte dále na Zved.zpět.chodu :27 62

63 Provozní režim Zvednutí zpě... Aktivace T-zap T-vyp T-min 8.0K 4.0K 15.0 C Objeví se Zvednutí zpě.... Pokud bylo při zprovoznění zvoleno schéma 16, mohou být zde stanoveny parametry pro zvýšení zpětného chodu. Dříve, než zde učiníte změny, konzultujte je s instalatérem. Zpět na 1.3 Základní funkce :27 Pokračujte dále na Požad. po zahřátí Požad. po z... Hystereze Časový blok 1 Časový blok 2 Časový blok 3 Časový blok K :27 Objeví se Požad. po z.... Řízení dodatečného ohřevu reaguje na hodnoty horního čidla zásobníku. Pokud dojde k poklesu T-nab. po odečtení hysterézi, aktivuje se řízení dodatečného ohřevu prostřednictvím topného kotle. Dosažením požadované hodnoty je proces dodatečného ohřevu ukončen. Zvolením podnabídky Funkce efektivity Funkce efektivity NLU Objeví se 1.4 Funkce efektivity. Zobrazí se další úroveň výběru. Zvolením podnabídky NLU :28 63

64 Provozní režim... se objeví NLU. Tuto volbu je nutné aktivovat, má-li být dobíjení zásobníku odpojeno v závislosti na čase nebo teplotě. Instalatér musí za tímto účelem provést přednastavení NLU Aktiv.čas.progr. Aktiv.T-min Aktiv.T-min pohybl Zpět na 1 Hlavní nabídka. Pokračujte dále na Ochranné funkce :28 Objeví se 1.5 Ochranné funkce. Zobrazí se další úroveň výběru. Pokračujte dále na Odmraz.kolektoru. 1.5 Ochranné funkce Odmraz.kolektoru Chlazení zásobníku Lehké nabíjení :29 Objeví se Odmrazení. Pomocí Odmrazení je možné vytápět namrzlé kolektory Odmrazení Aktivace Zásobník je přitom ochlazen! Jedná se o jednorázovou funkci, kterou lze v případě potřeby opakovat. Zpět na 1.5 Ochranné funkce. Pokračujte dále na Chlazení zásobníku :29 64

65 Provozní režim Funkce chlazení Aktivace Objeví se Funkce chlazení. Tuto volbu je třeba aktivovat, je-li v horkých obdobích přísun tepla větší než odběr energie. Regulátor pak ochlazuje, např. v noci, zásobník přes kolektory. Zpět na 1.5 Ochranné funkce :29 Pokračujte dále na Lehké nabíjení Lehké nabíjení Aktivace Objeví se Lehké nabíjení. Tato volba by měla být aktivována, dá-li se po delší dobu očekávat horké, slunečné počasí. Přísun tepla do zásobníku je tím redukován. Zpět na 1 Hlavní nabídka. Pokračujte dále na Dohled : Dohled Seznam chyb Objeví se 1.6 Dohled. Zde je možné vyvolat seznam chyb. Na displeji se objeví požadované informace. Zpět na 1 Hlavní nabídka. Pokračujte dále na Přihlášení :29 65

66 Provozní režim Objeví se 1.7 Přihlášení. Instalatér zde může zadat svůj přístupový klíč pro učinění dalších nastavení a změn. Zpět na 1 Hlavní nabídka. Pokračujte dále na AQA solar. 1.7 Přihlášení Přístupový kód :29 Objeví se 1.8 AQA solar. Tato nabídka je obsazena pouze tehdy, je-li stanice měkké vody AQA solar od BWT integrována do ohřevu čisté vody. Informace k tomu naleznete v dokumentech firmy BWT / dokumentace AQA solar. Zpět na Hlavní nabídka. Pokračujte dále na O smart Sol. 1.8 AQA solar Měkká voda Průtok Množství měkké vody 421 l/h 317 m :30 Objeví se 1.9 O. Zde je zobrazena verze software a hardware regulátoru, sériové číslo a datum zprovoznění. Tyto informace jsou nezbytné pro opravy a správu verze. 1.9 O SW verze HW verze Sériové číslo Uvedení do provozu :30 66

67 Provozní režim Schéma 1 Pokud nedojde během nastavené doby ( s) k žádnému zadání na smart Sol, přepne se zobrazení na Zařízení. Pomocí esc se dostanete z každého menu zpět na úvodní obrazovku :31 67

68 Porucha Schéma 1 Vpravo nahoře zobrazuje displej symbol Pozor, který poukazuje na hlášení nebo provozní poruchu. Zvolíte pomocí OK :32 Objeví se Bezpečnostní funkce, na displeji je hlášení, žádná porucha. V tomto případě se nejedná o poruchu, ale o překročení hraniční hodnoty. Regulátor signalizuje, že byla vyvolána ochranná funkce. Hlášení je aktivní pouze tak dlouho, dokud není opět zahájen pravidelný provoz Servisní asistent Bezpečnostní funkce Solární okruh Nouzové odstavení :32 Upozornění! Zobrazuje-li se na displeji hlášení o poruše, může již provozovatel pomocí servisního asistenta vymezit možné příčiny, takže může instalatérovi předat přesné informace! Teplotní diferenční regulátor smart Sol sděluje poruchové stavy v textu. Servisní asistent upozorňuje na základě zjištěných symptomů na možné příčiny poruch a napomáhá tak okamžitému a pohodlnému nalezení problému. Poruchy vzniklé v solárním tepelném systému mohou být rozmanité a vyžadovat nejrůznější přístupy řešení. Regulátor provozovateli nebo instalatérovi vždy sděluje každý krok prostřednictvím displeje, takže úplný popis všech poruch není v tomto návodu k obsluze nutný. Jako příklad je zde zobrazeno jedno hlášení poruchy s vyhledáním chyby. 68

69 Porucha Nebezpečí! Nebezpečí ohrožení života zásahem elektrickým proudem! Pro odstranění chyb na zařízení spolehlivě odpojte všechny póly elektrického napájení a zajistěte ho proti opětovnému zapnutí! 1.10 Servisní asistent M02: Porucha senzoru na TS1! Nabídka Dále Objeví se 1.10 Servisní asistent. Porucha je zobrazena v textu - zde: M02: porucha senzoru na TS1. Nepřejete-li si v této chvíli analýzu/opravu, vraťte se v Nabídka zpět na hlavní nabídku : Servisní asistent M02: Porucha senzoru na TS1! Nabídka Dále Servisní asistent pomáhá zjistit možné příčiny poruch. Potvrďte pomocí Dále : Servisní asistent možné příčiny: kabel/připojení senzor Ukončit Při této poruše přicházejí do úvahy následující příčiny: kabel/připojení nebo senzor - vyberte první bod nabídky a potvrďte pomocí OK :33 69

70 Porucha Pro nalezení chyby podává regulátor pokyn ke kontrole spojovacího kabelu. Proveďte opatření v souladu s doporučením. Potvrďte pomocí Dále Servisní asistent Zkontrolujte prosím spojovací kabel k senzoru! Dále :33 Je-li to zapotřebí, k dispozici jsou ještě přesnější instrukce. Potvrďte pomocí Dále Servisní asistent Rozpojte ho a změřte odpor. Dále :33 Je vyvolán výsledek vyhledávání poruchy. Pokračujte s Ano, pro případ, že porucha již byla zjištěna Servisní asistent Zjistili jste zkrat/přerušení? Ne Ano :33 70

71 Porucha 1.10 Servisní asistent Vyměňte prosím kabel. Ukončit Zobrazí se pokyn k opravě. Proveďte opravu. Pomocí Ukončit opusťte servisního asistenta : Servisní asistent Zjistili jste zkrat/přerušení? Ne Ano Pokud nebylo zatím možné zjistit příčinu poruchy, lze pokračovat ve hledání chyby. Pokračujte s Ne : Servisní asistent možné příčiny: kabel/připojení senzor Ukončit Zvolte řadu po všech vypsaných zdrojích poruchy a potvďte pomocí OK :34 71

72 Porucha Ke každému zdroji chyby jsou zobrazeny příslušné příkazy. Proveďte opatření v souladu s doporučením. Pokračujte dále na Vysvětlení Servisní asistent Zkontrolujte prosím senzor z hlediska jasných hodnot! Vysvětlení :34 Pokyny a příkazy lze zčásti uložit velmi podrobně, takže Servisní asistent Odpojte ho a změřte jeho odpor. Dále :34...texty mohou zcela zaplnit několik oken displeje Servisní asistent U čidel PT 1000 odpovídá 0 C až 100 C odporu 1000 až 1385 ohmů :34 72

73 Porucha 1.10 Servisní asistent Leží Vámi naměřená hodnota v tomto rozsahu? Ano Ne :34 Po popisu opatření při vyhledávání chyby je vždy vyvolán Vámi zjištěný výsledek Servisní asistent Senzor je vadný a je nutné ho vyměnit. Ukončit...a zjištěn vždy logický konec, opatření opravy zobrazeno :34 Schéma 1 Po odstranění poruchy zobrazuje displej opět okno zařízení bez symbolu Pozor, pokračuje režim automatiky :38 73
