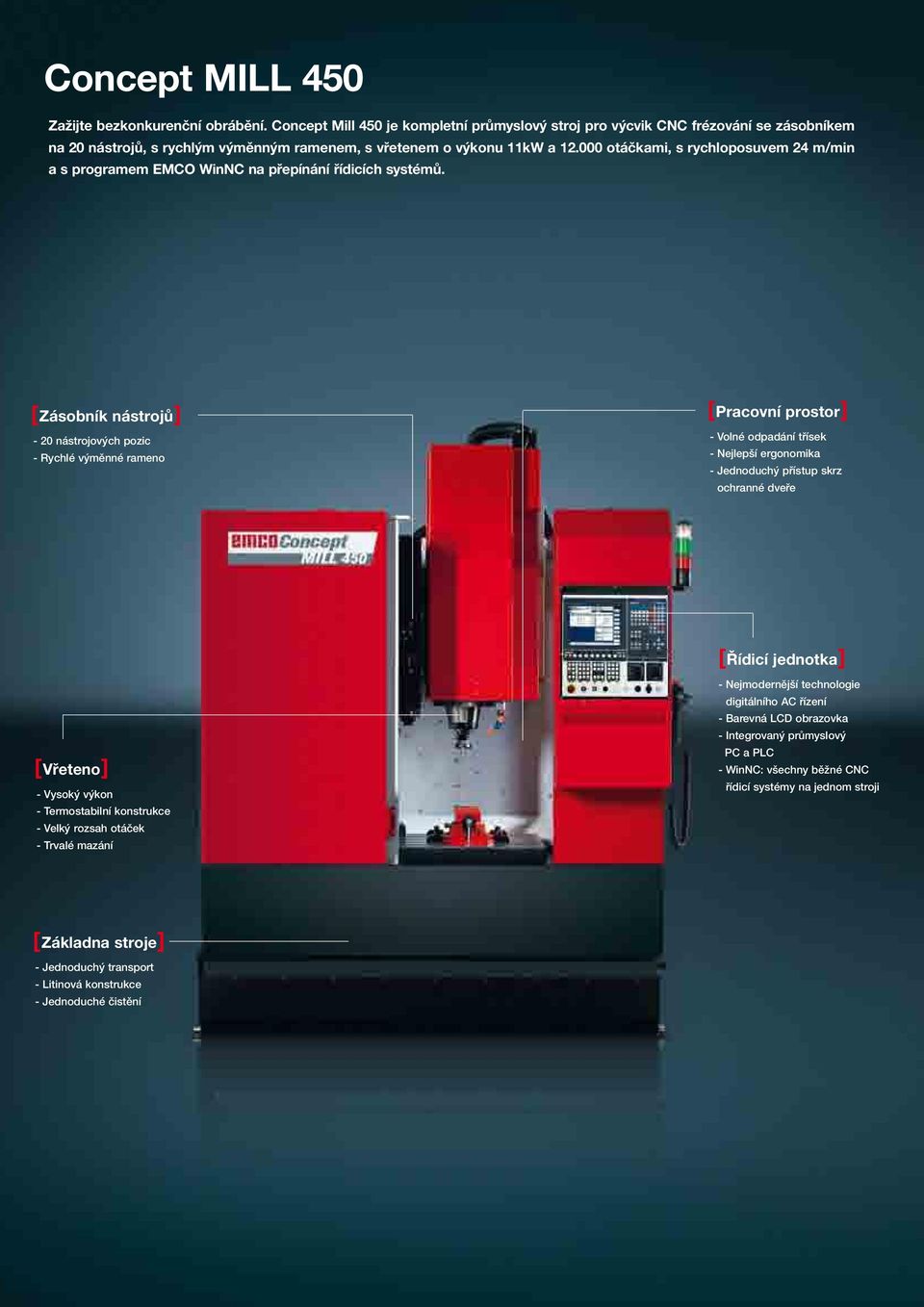

2 Concept MILL 450 Zažijte bezkonkurenční obrábění. Concept Mill 450 je kompletní průmyslový stroj pro výcvik CNC frézování se zásobníkem na 20 nástrojů, s rychlým výměnným ramenem, s vřetenem o výkonu 11kW a otáčkami, s rychloposuvem 24 m/min a s programem EMCO WinNC na přepínání řídicích systémů. [Zásobník nástrojů] - 20 nástrojových pozic - Rychlé výměnné rameno [Pracovní prostor] - Volné odpadání třísek - Nejlepší ergonomika - Jednoduchý přístup skrz ochranné dveře [Řídicí jednotka] [Vřeteno] - Vysoký výkon - Termostabilní konstrukce - Velký rozsah otáček - Trvalé mazání - Nejmodernější technologie digitálního AC řízení - Barevná LCD obrazovka - Integrovaný průmyslový PC a PLC - WinNC: všechny běžné CNC řídicí systémy na jednom stroji [Základna stroje] - Jednoduchý transport - Litinová konstrukce - Jednoduché čistění

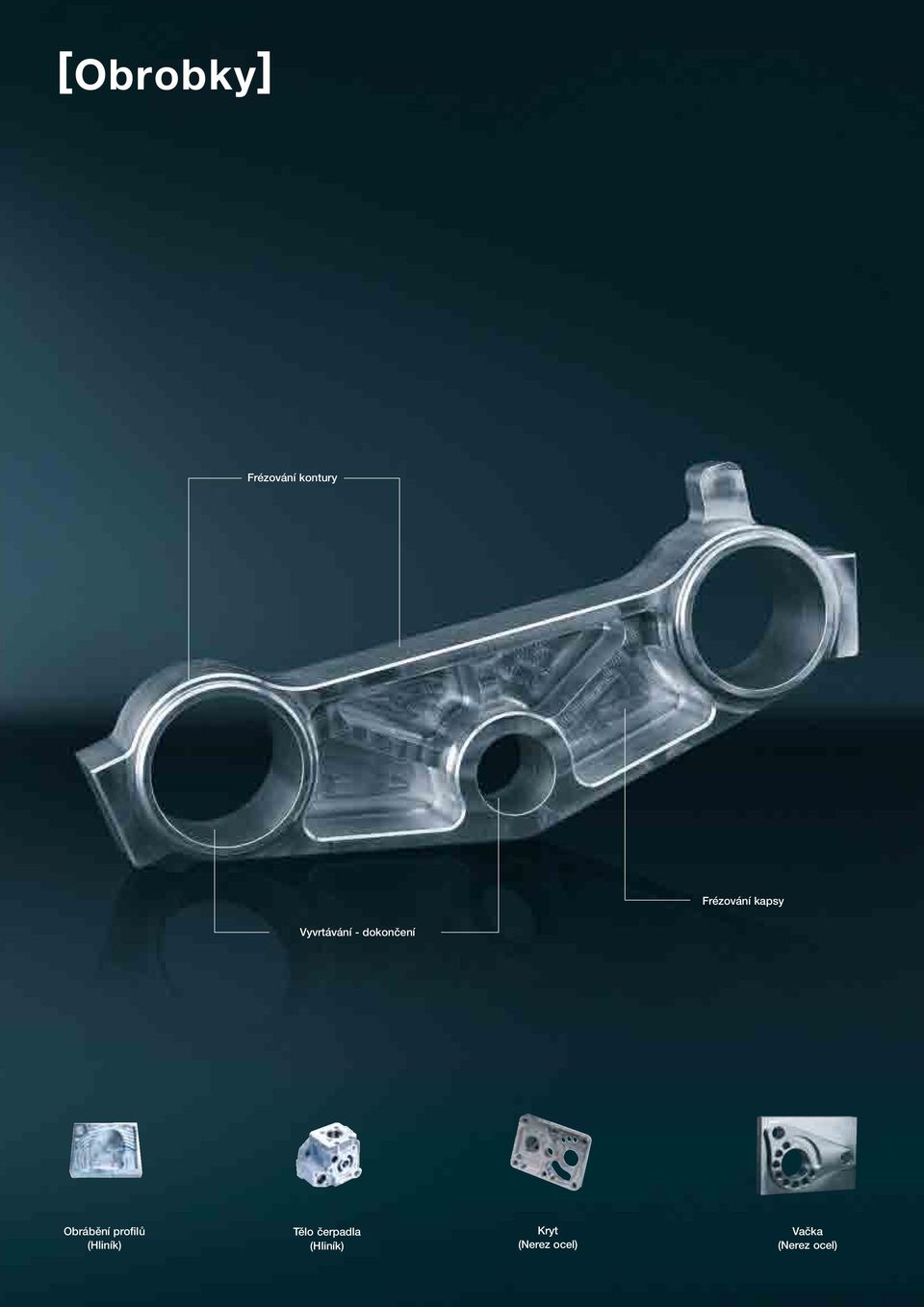

3 [Obrobky] Frézování kontury Frézování kapsy Vyvrtávání - dokončení Obrábění profilů (Hliník) Tělo čerpadla (Hliník) Kryt (Nerez ocel) Vačka (Nerez ocel)

4 [Technologie] Hlavní přednosti Mimořádná dynamičnost Optimální termostabilita pro maximální preciznost Skvělé procesní výsledky Mnoho možností automatizace Skvělý poměr cena/výkon Vyrobeno v srdci Evropy Zvláštní příslušenství Dopravník třísek Integrace do systémů FMS nebo CIM pomocí rozhraní DNC a přípojky pro robota 4. osa Automatické dveře Elektronické ruční kolečko Rotoclear okno Chlazení skrz vřeteno Vrchní kryt kabiny Výkon Graf výkonu a krouticího momentu vřetena M [Nm] 90 P [kw] M (S6-40%ED) M (S1) P (S6-40%ED) P (S1) 7, n [min -1 ] 6250 [Vyměnitelné řídicí systémy] Unikátní koncepcí vyměnitelných ovládacích klávesnic lze vybavit všechny stroje Concept. Díky tomu lze obsluhu naučit ovládat všechny běžné CNC řídicí systémy. Výsledek: Všichni technici CNC mohou být pružněji využíváni. Toto je hlavní výhoda, jak pro kvalifikované zaměstnance, tak pro podniky. Přechod na jiný řídicí systém lze provést jednoduše během několika minut pomocí přepnutí požadovaného softwaru a výměny ovládacích klávesnic konzole Jednoduché programování použitím EMCO WinNC řídicích systémů. Vhodná simulace pro výuku, to je Win3D-View.

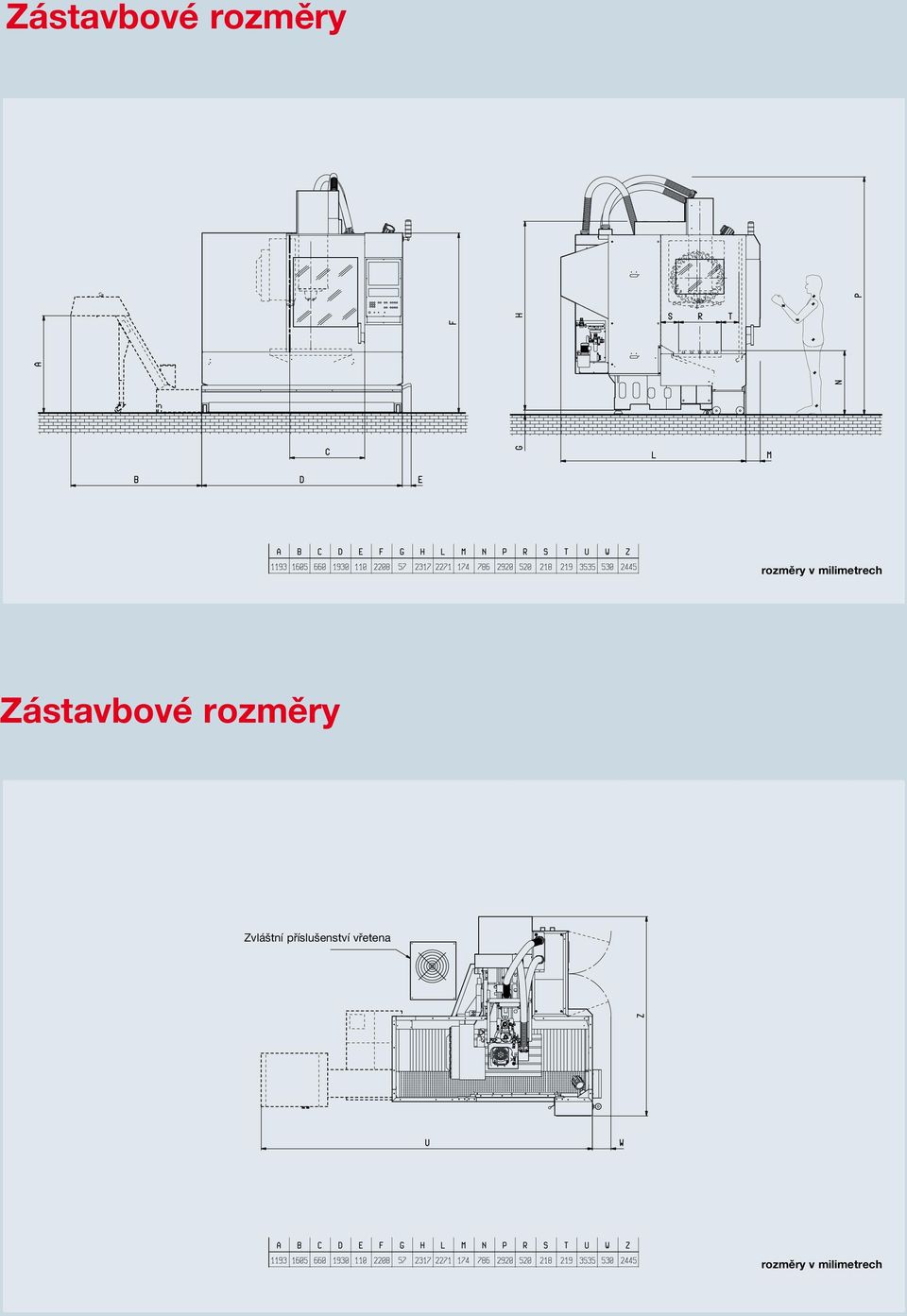

5 Zástavbové rozměry Motorspindel Motorspindel rozměry v milimetrech Zástavbové rozměry Zvláštní příslušenství Motorspindel vřetena rozměry v milimetrech

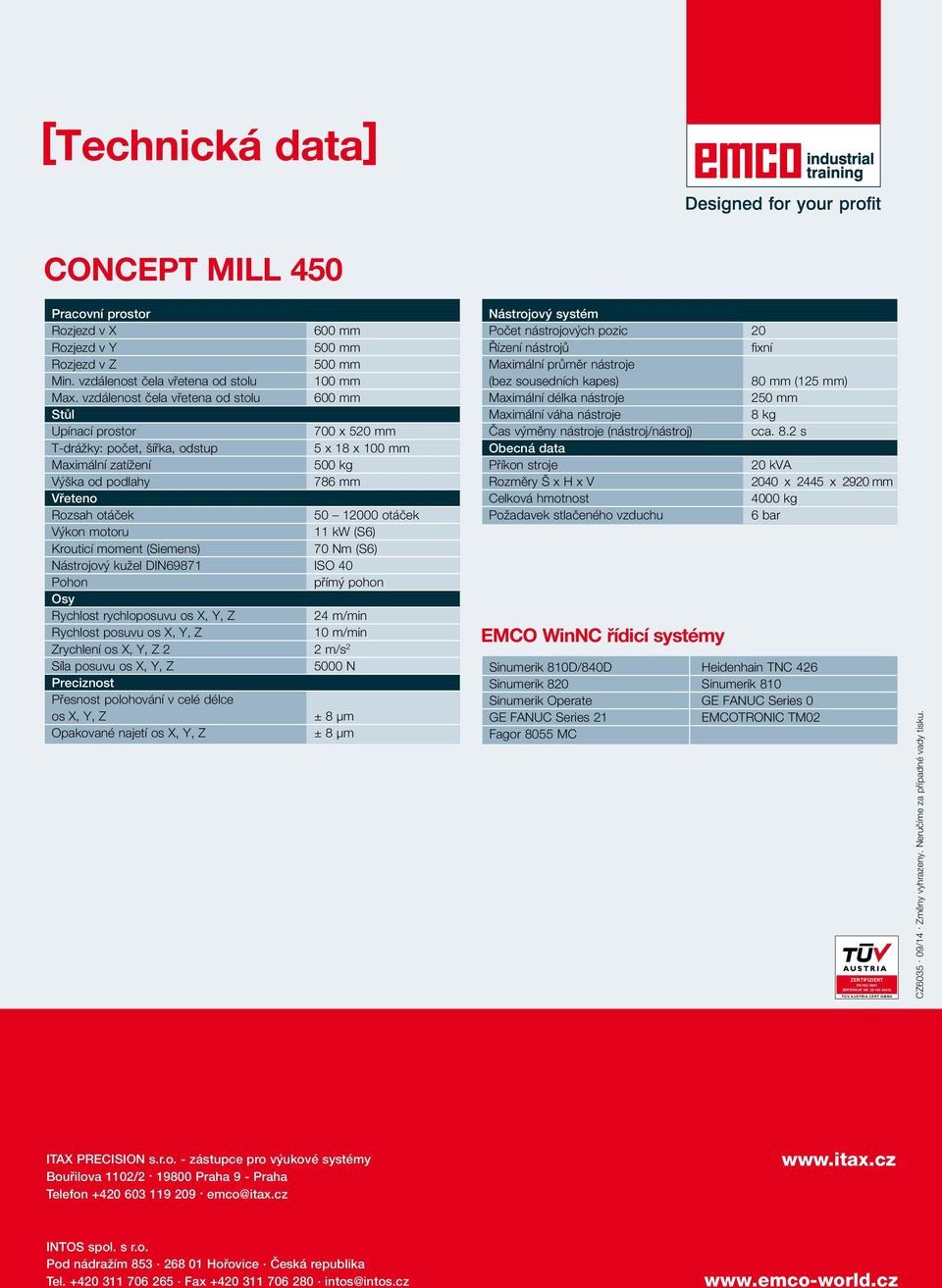

6 [Technická data] Concept MILL 450 Pracovní prostor Rozjezd v X 600 mm Rozjezd v Y 500 mm Rozjezd v Z 500 mm Min. vzdálenost čela vřetena od stolu 100 mm Max. vzdálenost čela vřetena od stolu 600 mm Stůl Upínací prostor 700 x 520 mm T-drážky: počet, šířka, odstup 5 x 18 x 100 mm Maximální zatížení 500 kg Výška od podlahy 786 mm Vřeteno Rozsah otáček otáček Výkon motoru 11 kw (S6) Krouticí moment (Siemens) 70 Nm (S6) Nástrojový kužel DIN69871 ISO 40 Pohon přímý pohon Osy Rychlost rychloposuvu os X, Y, Z 24 m/min Rychlost posuvu os X, Y, Z 10 m/min Zrychlení os X, Y, Z 2 2 m/s 2 Síla posuvu os X, Y, Z 5000 N Preciznost Přesnost polohování v celé délce os X, Y, Z ± 8 µm Opakované najetí os X, Y, Z ± 8 µm Nástrojový systém Počet nástrojových pozic 20 řízení nástrojů fixní Maximální průměr nástroje (bez sousedních kapes) 80 mm (125 mm) Maximální délka nástroje 250 mm Maximální váha nástroje 8 kg čas výměny nástroje (nástroj/nástroj) cca. 8.2 s Obecná data Příkon stroje 20 kva Rozměry Š x H x V 2040 x 2445 x 2920 mm Celková hmotnost 4000 kg Požadavek stlačeného vzduchu 6 bar EMCO WinNC řídicí systémy Sinumerik 810D/840D Heidenhain TNC 426 Sinumerik 820 Sinumerik 810 Sinumerik Operate GE FANUC Series 0 GE FANUC Series 21 EMCOTRONIC TM02 Fagor 8055 MC ZERTIFIZIERT EN ISO 9001 ZERTIFIKAT NR TÜV AUSTRIA CERT GMBH CZ /14. Změny vyhrazeny. Neručíme za případné vady tisku. ITAX PRECISION s.r.o. - zástupce pro výukové systémy Bouřilova 1102/ Praha 9 - Praha Telefon emco@itax.cz INTOS spol. s r.o. Pod nádražím Hořovice Česká republika Tel Fax intos@intos.cz
