Rošty a plné kryty Výrobky z kompozitních materiálů KOMPOZITY

Transkript

1 Rošty a plné kryty Výrobky z kompozitních materiálů KOMPOZITY

2 kompozity Lité mřížkové rošty Co nabízí RONN Fiberdeck Fiberdeck podlahový rošt je kompozit z polyesterové pryskyřice a skelného vlákna. Je dodáván v typizovaných rozměrech. Je používán zejména pro podlahy, pochůzné plochy ramp a nástupišť, schodišťové dílce, manipulační plošiny v energetice, chemickém a potravinářském průmyslu. Toto je však pouze výběr nejčastěji využívaných aplikací. Rozhodující je vždy invence projektanta, investora či dodavatele. Materiál roštu Fiberdeck se skládá ze 65% polyesterové pryskyřice a 35% skelných vláken. Toto složení zaručuje naprostou odolnost proti korozi a téměř neomezenou životnost. Fiberdeck rošty po celou dobu své funkce nevyžadují žádné nátěry či jiné povrchové ošetření. Materiál roštů odolává naprosté většině chemicky agresivních kapalin. Povrch roštu je na lícové straně opatřen speciální protiskluzovou úpravou, která bezpečně zabraňuje uklouznutí za jakýchkoli klimatických podmínek. Nabídka obsahuje tři základní typy roštů podle druhu náplně. Standardní rošty zelené barvy výborně odolávají chemickému zatížení (viz. tab. str. 3) a dalším vnějším vlivům. Při zvýšené až extrémní chemické zátěži se doporučuje konzultovat použití roštu VE (vinyl-ester). Pro stanovení stupně požární odolnosti byly rošty testovány ve zkušební laboratoři PAVUS. Standardní rošty patří do skupiny B1. Při zvýšených nárocích na požární odolnost, například na únikové lávky nebo podzemní kolektory, byly testovány rošty PH38. Tyto rošty splnily podmínky pro zatřídění do skupiny A - NEHOŘLAVÉ. Mají hnědo-oranžovou barvu a vyrábí se v různých rozměrech. Jak se ronn RONN Fiberdeck vyrábí? ➀ Svazky nasycených skelných vláken se vplétají do formy s polyesterovou pryskyřicí. Během tuhnutí dochází k úplnému spojení pryskyřice a vláken. ➁ Vyrobený homogenní rošt má naprosto stejné statické vlastnosti na celé své ploše. ➂ Protiskluzová vrstva je součástí výrobku. Vyznačuje se velmi vysokou odolností proti obrusu, což zvyšuje životnost roštu. Základní charakteristiky výrobků RONN Fiberdeck a jejich přednosti Rošty ze skelných vláken Bez přísad Integrovaný protiskluzový povrch Přiměřená pružnost konstrukce Nízká váha - nikdy nerezaví - mnohonásobně delší životnost než kov - nevyžaduje údržbu a opravy - nemusí se povrchově ošetřovat - snadno montovatelné, jen s použitím ručního nářadí - není nutné je svařovat - možno řezat a vrtat běžnými prostředky - absolutní korozivzdornost - pevnost a vysoká životnost - nezbytná povrchová úprava všude tam kde je vlhkost, hrozí rozlití olejů či jiných viskozních kapalin - povrch roštů zaručuje pohodlnou chůzi a bezpečnost - velmi snadná montáž - lehce lze demontovat, případně upravit 2 KOMPOZITY - ROŠTY

3 Zátěžové tabulky - kompozitní lité rošty RONN Fiberdeck Zatěžovací hodnoty jsou stanoveny při průhybu L/125. Průhyb L/125 odpovídá 0,75 průhybu z rozponu (průhyb f=l/125; L=rozpon Litý rošt RONN ISO 50, výška: 50mm, mřížka 42mm x 42mm Vzdálenost podpěr Bodové zatížení Bezp. faktor Vzdálenost podpěr Plošné zatížení Bezp. faktor Litý rošt RONN ISO 38, výška: 38mm, váha: 17 kg/m 2, mřížka 30mm x 30mm Vzdálenost podpěr Bodové zatížení Bezp. faktor Vzdálenost podpěr Plošné zatížení Bezp. faktor Litý rošt RONN ISO 38 MICRO, výška: 38mm, váha: 17 kg/m 2, mřížka 14mm x 14mm Vzdálenost podpěr Bodové zatížení Bezp. faktor Vzdálenost podpěr Plošné zatížení Bezp. faktor Litý rošt RONN ISO 30, výška: 30mm, váha: 14,7 kg/m 2, mřížka 30mm x 30mm Vzdálenost podpěr Bodové zatížení Bezp. faktor Vzdálenost podpěr Plošné zatížení Bezp. faktor Litý rošt RONN ISO 30, výška: 30mm, váha: 14,7 kg/m 2, mřížka 14mm x 14mm Vzdálenost podpěr Bodové zatížení Bezp. faktor Vzdálenost podpěr Plošné zatížení Bezp. faktor Litý rošt RONN ISO 25, výška: 25mm, váha: 11 kg/m 2, mřížka 30mm x 30mm Vzdálenost podpěr Bodové zatížení Bezp. faktor Vzdálenost podpěr Plošné zatížení Bezp. faktor mm kg mm kg/m KOMPOZITY - ROŠTY 3 kompozity

4 kompozity Montované rošty z tažených profilů Nosný příčný prvek je tvořen I-profilem, který je spojován plnými tyčemi a distanční trubkou. Vše je slepeno dohromady. Standardní polyesterová pryskyřice v kombinaci se skelnými vlákny, které tvoří přibližně 65% objemu. Standardní barva je šedá nebo žlutá, ostatní barvy dle RAL je možné vyrobit na zakázku. Povrch montovaných roštů je vrubovaný. Podle požadavků je možné dodat povrch popískovaný. Vrubovaný Popískovaný Standardní rozměry Typ Výška (mm) šířka (mm) mezera (mm) 30x10x x10x x10x14, ,5 38x10x x25x x30x Rozměry mohou být přizpůsobeny požadavkům projektu, aby nevznikl žádný odpad. Vzdálenost mezi profily (mezera) může být také upravena. Příklady použití: Standardní uchycení: 4 KOMPOZITY - ROŠTY

5 Zátěžové tabulky - kompozitní montované rošty Montovaný rošt RONN 30x10x30, výška 30mm, světlá šířka otvoru 30mm vzdálenost podpěr bodové zatížení bezpeč.faktor rozpon plošné zatížení bezpeč.faktor Montovaný rošt RONN 30x10x20, výška 30mm, světlá šířka otvoru 20mm vzdálenost podpěr bodové zatížení bezpeč.faktor rozpon plošné zatížení bezpeč.faktor Montovaný rošt RONN 30x10x14,5, výška 30mm, světlá šířka otvoru 14,5mm vzdálenost podpěr bodové zatížení bezpeč.faktor rozpon plošné zatížení bezpeč.faktor Montovaný rošt RONN 38x10x30, výška 38mm, světlá šířka otvoru 30mm vzdálenost podpěr bodové zatížení bezpeč.faktor rozpon plošné zatížení bezpeč.faktor Montovaný rošt RONN 38x25x20, výška 38mm, světlá šířka otvoru 20mm vzdálenost podpěr bodové zatížení bezpeč.faktor rozpon plošné zatížení bezpeč.faktor Montovaný rošt RONN 50x30x30, výška 60mm, světlá šířka otvoru 30mm vzdálenost podpěr bodové zatížení bezpeč.faktor rozpon plošné zatížení bezpeč.faktor KOMPOZITY - ROŠTY 5 kompozity

6 kompozity Plné zakrytí Plné kryty s roštem Zakrývací systém s nízkou hmotností je řešen pomocí roštů s uzavřeným laminátovým povrchem. Standardní bezpečnostní podlahy jsou zelené, šedivé nebo žluté barvy. Jsou k dispozici rovněž s vinylovou nebo fenolovou pryskyřicí při extrémní chemické zátěži. Všechny pryskyřice jsou samozhášecí a odolné proti UV záření. Bezpečnostní protiskluzový povrch je tvořen křemičitým pískem. Základní parametry výška mm Váha 9,5 15,0 17,0 20,0 24,0 kg/m 2 Pevnost plných krytů je zhruba o 30% vyšší než u samostatných roštů Plné zakrytí profilovým panelem pa40 Profilový panel je jednoduchý na montáž a lze jej použít až do rozpětí 6000 mm. Skládá se k sobě do drážek a lze jej dodat také s popískovaným povrchem. Základní parametry výška 40 mm rozměr 500 x 6000 mm Váha 14,0 kg/m 2 Schody - stupně Jednoduché a rychlé řešení při rekonstrukci ocelových schodišť, sanaci starých betonových stupňů, ale také výrazně zvýší bezpečnost a životnost nových. Schodišťové kompozitní desky CORVEX se zvýrazněnou nášlapnou hranou se zajistí na jednotlivé stupně nerezovými šrouby. Kompozitní desky s bezpečnou protiskluzovou vrstvou a zvýrazněnou nášlapnou hranou překryjí a ochrání vysoce exponovaný povrch vnějších i vnitřních schodišť v průmyslových i občanských projektech. Instalace: přidat šroub v případě nutnosti dřevěný, betonový nebo ocelový schod šroub s půlkulatou hlavou vyvrtat díru (a zatmelit) nášlapná zvýrazněná hrana Délka panelu Šířka panelu Tloušťka Váha mm mm mm kg/m ,2 2,4 Desky se vyrábí v rozměru 300x3660 mm, ze kterých se dále rozřežou na potřebné velikosti. 6 KOMPOZITY - ROŠTY

7 Zátěžové tabulky pro kompozitní plné desky / panely GRP - plný kryt RONN P 50 výška 53 mm vzdálenost podpěr bodové zatížení bezpeč.faktor plošné zatížení bezpeč.faktor mm kg kg/m kompozity GRP - plný kryt RONN P 38 výška 41 mm vzdálenost podpěr bodové zatížení bezpeč.faktor plošné zatížení bezpeč.faktor mm kg kg/m GRP - plný kryt RONN P 30 výška 33 mm vzdálenost podpěr bodové zatížení bezpeč.faktor plošné zatížení bezpeč.faktor mm kg kg/m GRP - plný kryt RONN P 25 vzdálenost podpěr bodové zatížení bezpeč.faktor plošné zatížení bezpeč.faktor mm kg kg/m GRP - profilový panel RONN P 40 výška 28 mm výška 40 mm vzdálenost podpěr bodové zatížení bezpeč.faktor plošné zatížení bezpeč.faktor mm kg kg/m KOMPOZITY - ROŠTY 7

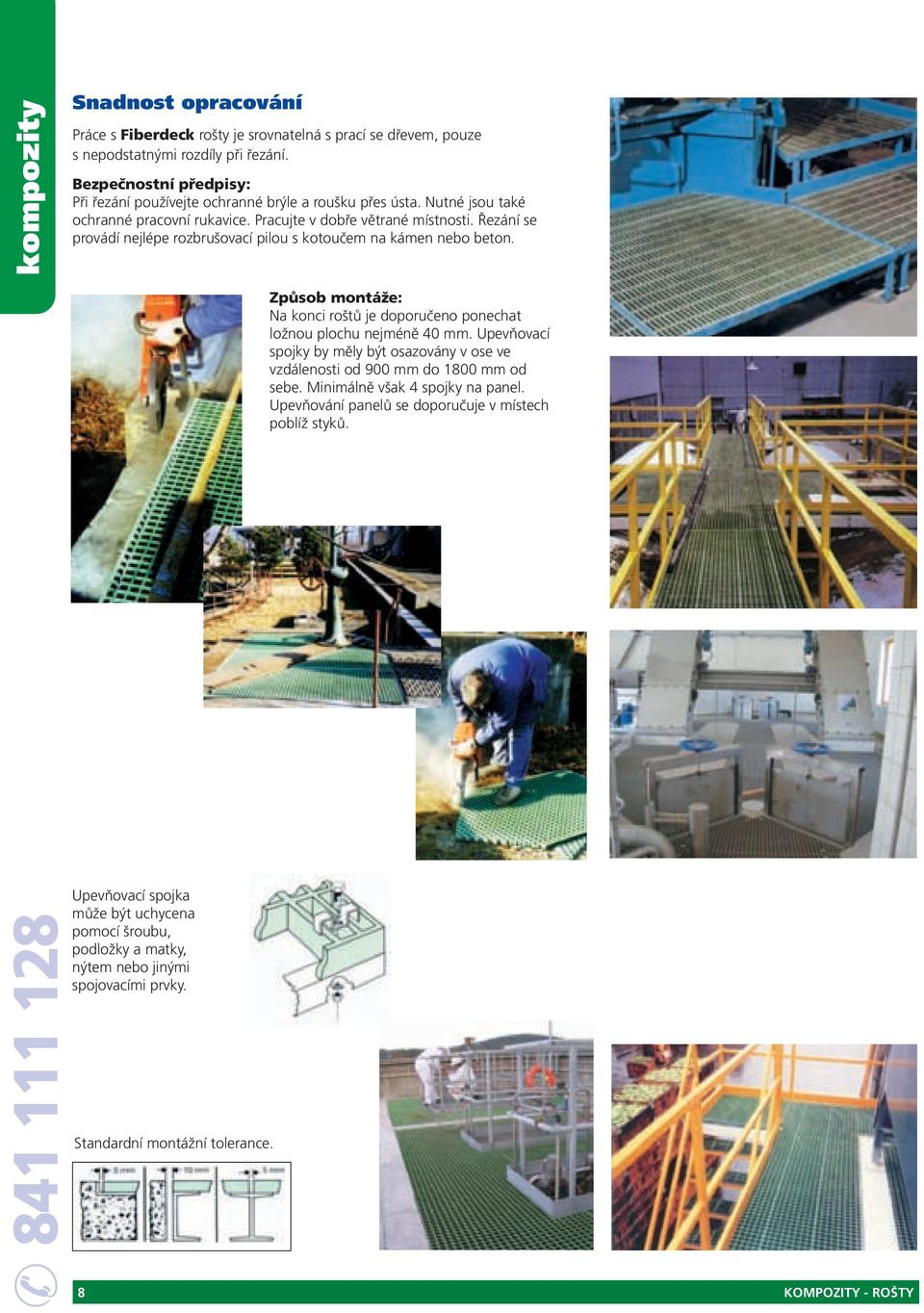

8 kompozity Snadnost opracování Práce s Fiberdeck rošty je srovnatelná s prací se dřevem, pouze s nepodstatnými rozdíly při řezání. Bezpečnostní předpisy: Při řezání používejte ochranné brýle a roušku přes ústa. Nutné jsou také ochranné pracovní rukavice. Pracujte v dobře větrané místnosti. Řezání se provádí nejlépe rozbrušovací pilou s kotoučem na kámen nebo beton. Způsob montáže: Na konci roštů je doporučeno ponechat ložnou plochu nejméně 40 mm. Upevňovací spojky by měly být osazovány v ose ve vzdálenosti od 900 mm do 1800 mm od sebe. Minimálně však 4 spojky na panel. Upevňování panelů se doporučuje v místech poblíž styků. Upevňovací spojka může být uchycena pomocí šroubu, podložky a matky, nýtem nebo jinými spojovacími prvky. Standardní montážní tolerance. 8 KOMPOZITY - ROŠTY

9 Tabulka chemické odolnosti Chemikálie % konc. Kyselina octová 10/25 Kyselina octová 75 Síran hlinitý Hydroxid amonný 10 Uhličitan amonný 100 Síran amonný Kyselina benzensulfonová 100 Kyselina benzoová 100 Chlorid vápenatý Hydroxid vápenatý 25 Chloran vápenatý 20 Tetrachlormethan 100 Oxid chloričitý /ve vodě/ nasyc. Oxid chloričitý /plyn ve vzduchu/ 15 Plynný chlor /suchý nebo vlhký/ 100 Chlorová voda nasyc. Kyselina chloroctová 50 Kyselina chromová 10 Síran chromitý Kyselina citronová Chlorid měďný Chlorid měďnatý Kyanid měďný Kyanid měďnatý Síran měďnatý Dusičnan měďnatý Diethylenglykol 100 Dimethylftalát 100 Dipropylenglykol 100 Destilovaná voda 100 Ethylalkohol 100 Ethylchlorid 100 Ethylenglykol 100 Mastné kyseliny 100 Octan železitý Chlorid železitý Dusičnan železitý Síran železitý Chemikálie % konc. Octan železnatý Chlorid železnatý Dusičnan železnatý Síran železnatý Kyselina fluoroboritá Formaldehyd 44 Kyselina mravenčí 25 Benzin 100 Glycerol Kyselina chlorovodíková 36 Bromovodík 50 Kyselina kyanovodíková 10 Kyselina fluorovodíková 10 Peroxid vodíku 30 Sulfan /sirovodík/ nasyc. Kyselina chlorná 50 Kerosen /petrolej/ 100 Kyselina mléčná 100 Octan olovnatý Dusičnan olovnatý Kalové vápno Lněný olej 100 Chlorid hořečnatý Dusičnan hořečnatý Síran hořečnatý Kyselina maleinová nasyc. Chlorid rtuťnatý Methylalkohol 100 Naftalen 100 Chlorid nikelnatý Dusičnan nikelnatý Síran nikelnatý Kyselina dusičná 10 Kyselina olejová 100 Kyselina šťavelová 100 Kyselina chloristá 30 Kyselina fosforečná 80 Chlorid draselný Kyanid draselný Chemikálie % konc. Dusičnan draselný Síran draselný Dichroman draselný Hexakyanoželeznatan draselný Hydroxid draselný 25 Propylenglykol 100 Odpady z čistění 100 Mořská voda 100 Dusičnan stříbrný Octan sodný Hydrogensíran sodný Bromid sodný Uhličitan sodný Citronan sodný Chlorid sodný Hexakyanoželeznatan sodný Hydroxid sodný 25 Dusičnan sodný Síran sodný Thiokyanatan sodný Chloran sodný 10 Chlorid cíničitý Kyselina stearová 100 Sulfitový louh 100 Sulfonované detergenty 100 Oxid siřičitý /plyn/ 100 Kyselina sírová 50 Kyselina taninová Kyselina vinná Toluen 100 Dusičnan močoviny 100 Chlorid zinečnatý Neměnná charakteristika roštu je zaručena v rozmezí teplot od -40 C do +65 C Pro vyšší koncentrace je nutné použít vynilesterové rošty a konzultovat chemickou odolnost se zástupci firmy RONN DRAIN Complet s.r.o. Fyzikální hodnoty: modul pružnosti E > MPa pevnost v tahu > 110 MPa pevnost v tlaku > 110 MPa Typické druhy zátěže Zatěžovací a průhybové údaje Soustředěné (bodové) zatížení (kg) Příležitostné zatížení chodci (revize atd.) 115 Dělník s nářadím 135 Intenzivní zatížení chodci 180 Kolečka, nemotorizovaný transport 360 Lehká motorizovaná doprava 680 KOMPOZITY - ROŠTY 9 kompozity

10 Kompozitní materiály se úspěšně aplikují ve všech prostorách, kde je zvýšená vlhkost, vysoká agresivita prostředí a náročné požadavky na dlouhodobou životnost bez údržby. odolné proti korozi odolné vůči UV záření a povětrnostním vlivům vysoká pevnost chemická odolnost podélná odolnost v zátěži / tahu nevodivý použitelný při teplotách 100 až po 180 C nízká hmotnost snadná a rychlá montáž dlouhá životnost s nízkými nároky na údržbu ekonomické řešení Profily Základní konstrukční prvek, vyráběný pultruzní metodou tzv. tažením. Obsahuje podélná skelná vlákna, isoftalickou pryskyřici a krycí roušku. Z jednotlivých typů profilů se montují další konstrukční celky. schodiště lávky plošiny zábradlí žebříky kabelové tunely a žebříky Rošty montované Montované rošty různých parametrů se převážně používají na překrytí širších rozponů nebo při požadavcích na minimální průhyb. překrytí zrcadel mostů na lávkách překrytí žlabů Rošty mřížkové standard Parametry mřížkových roštů umožňují jejich široké uplatnění. Jsou to nejen volitelné výšky podle únosnosti nebo různé rozměry panelů, ale i chemická odolnost, požární odolnost, výborné protiskluzové vlastnosti, barevné provedení. zakrytí jímek na plošinách na jímkách na lávkách 10 KOMPOZITY - ROŠTY

11 Rošty mřížkové Micromesh Rošty pro veřejné prostory nebo do prostor s požadavky na minimální možnost propadávání malých předmětů. Oka o světlosti 10x10 mm. veřejné prostory chodby podchody kompozity Plné kryty - desky Zakrývací desky je systém roštů s plným, laminátovým povrchem s bezpečnostní protiskluzovou úpravou. poklopy zakrytí žlabů plošné zakrytí podlah norné stěny Plné kryty - profily Panelové profily PA40 jsou velice jednoduché pro zakrytí velkých ploch nebo dlouhých kanálků či mezer. Nízká váha umožňuje použít tyto panely i na vysoké konstrukce. zakrytí žlabů zakrytí větších ploch Desky Plné tenké laminátové desky v tloušťkách 3 až 15 mm umožňují vytvořit pochůznou a bezpečnou plochu při rekonstrukci starších betonových nebo ocelových podlah. Speciální desky CORVEX jsou výbornou alternativou při rekonstrukci betonových, dřevěných a ocelových schodišť. protiskluzové vrstvy na průmyslové podlahy Další uplatnění protiskluzové zakrytí schodišťových stupňů Kompozitní stavební prvky lze použít všude tam, kde využijete jejich přednosti. K tomu Vám firma RONN poskytuje technický a projekční servis v regionálních kanceláří na jednotném telefonním čísle Pro podrobné informace si vyžádejte kompletní šanon RONN KOMPOZITY, CD vše o kompozitech nebo další informace získat na nebo KOMPOZITY - ROŠTY 11
