1 Rošty Výrobky z kompozitních materiálů FIBERDECK

2 CO NABÍZÍ FIBERDECK? ROŠTY Fiberdeck podlahový rošt je kompozit z polyesterové pryskyřice a skelného vlákna. Je dodáván v typizovaných rozměrech. Je používán zejména pro podlahy, pochůzné plochy ramp a nástupišť, schodišťové dílce, manipulační plošiny v energetice, chemickém a potravinářském průmyslu. Toto je však pouze výběr nejčastěji využívaných aplikací. Rozhodující je vždy invence projektanta, investora či dodavatele. Materiál roštu Fiberdeck se skládá ze 65% polyesterové pryskyřice a 35% skelných vláken. Toto složení zaručuje naprostou odolnost proti korozi a téměř neomezenou životnost. Fiberdeck rošty po celou dobu své funkce nevyžadují žádné nátěry či jiné povrchové ošetření. Materiál roštů odolává naprosté většině chemicky agresivních kapalin. Povrch roštu je na lícové straně opatřen speciální protiskluzovou úpravou, která bezpečně zabraňuje uklouznutí za jakýchkoli klimatických podmínek. Nabídka obsahuje tři základní typy roštů podle druhu náplně. Standardní rošty zelené barvy výborně odolávají chemickému zatížení (viz. tab. str. 3) a dalším vnějším vlivům. Při zvýšené až extrémní chemické zátěži se doporučuje konzultovat použití roštu VE (vinyl-ester). Pro stanovení stupně požární odolnosti byly rošty testovány ve zkušební laboratoři PAVUS. Standardní rošty patří do skupiny B1. Při zvýšených nárocích na požární odolnost, například na únikové lávky nebo podzemní kolektory, byly testovány rošty PH38. Tyto rošty splnily podmínky pro zatřídění do skupiny A - NEHOŘLAVÉ. Mají hnědo-oranžovou barvu a vyrábí se pouze výšky 38 mm. JAK SE FIBERDECK VYRÁBÍ? ➀ Svazky nasycených skelných vláken se vplétají do formy s polyesterovou pryskyřicí. Během tuhnutí dochází k úplnému spojení pryskyřice a vláken. ➁ Vyrobený homogenní rošt má naprosto stejné statické vlastnosti na celé své ploše. ➂ Protiskluzová vrstva je součástí výrobku. Vyznačuje se velmi vysokou odolností proti obrusu, což zvyšuje životnost roštu. ZÁKLADNÍ CHARAKTERISTIKY VÝROBKŮ FIBERDECK A JEJICH PŘEDNOSTI Rošty ze skelných vláken Bez přísad Integrovaný protiskluzový povrch Přiměřená pružnost konstrukce Nízká váha - nikdy nerezaví - mnohonásobně delší životnost než kov - nevyžaduje údržbu a opravy - nemusí se povrchově ošetřovat - snadno montovatelné, jen s použitím ručního nářadí - není nutné je svařovat - možno řezat a vrtat běžnými prostředky - absolutní korozivzdornost - pevnost a vysoká životnost - nezbytná povrchová úprava všude tam kde je vlhkost, hrozí rozlití olejů či jiných viskozních kapalin - povrch roštů zaručuje pohodlnou chůzi a bezpečnost - velmi snadná montáž - lehce lze demontovat, případně upravit 2 FIBERDECK - ROŠTY

3 SNADNOST OPRACOVÁNÍ Práce s Fiberdeck rošty je srovnatelná s prací se dřevem, pouze s nepodstatnými rozdíly při řezání. Bezpečnostní předpisy: Při řezání používejte ochranné brýle a roušku přes ústa. Nutné jsou také ochranné pracovní rukavice. Pracujte v dobře větrané místnosti. Řezání se provádí nejlépe rozbrušovací pilou s kotoučem na kámen nebo beton. Způsob montáže: Na konci roštů je doporučeno ponechat ložnou plochu nejméně 40 mm. Upevňovací spojky by měly být osazovány v ose ve vzdálenosti od 900 mm do 1800 mm od sebe. Minimálně však 4 spojky na panel. Upevňování panelů se doporučuje v místech poblíž styků. Standardní montážní tolerance. Upevňovací spojka může být uchycena pomocí šroubu, podložky a matky, nýtem nebo jinými spojovacími prvky. PLNÉ KRYTY S ROŠTEM Zakrývací systém s nízkou hmotností je řešen pomocí roštů s uzavřeným laminátovým povrchem. Standardní bezpečnostní podlahy jsou zelené, šedivé nebo žluté barvy. Jsou k dispozici rovněž s vinylovou nebo fenolovou pryskyřicí při extrémní chemické zátěži. Všechny pryskyřice jsou samozhášecí a odolné proti UV zážení. Bezpečnostní protiskluzový povrch je tvořen křemičitým pískem. Rozměry: výška mm Váha 9,5 15,0 17,0 20,0 24,0 kg/m 2 Pevnost plných krytů je zhruba o 30% vyšší než u samostatncý roštů PLNÉ ZAKRYTÍ PROFILOVÝM PANELEM PA40 Profilový panel je jednoduchý na montáž a lze jej použít až do rozpětí 6000 mm. Skládá se k sobě do drážek a lze jej dodat také s popískovaným povrchem. Rozměry: výška 40 mm rozměr 500 x 6000 mm Váha 14,0 kg/m 2 FIBERDECK - ROŠTY 3

4 ZÁKLADNÍ ROZMĚRY Zatěžovací a deformační údaje v následující tabulce jsou určeny pouze pro základní orientaci, t.j. pro usnadnění rozhodnutí jaký rozměr a jaký typ mřížky použít. Použití různých typů povrchů roštů nabízí varianty plus mínus 20 % při deformaci. Podmínky pro využití a prostředí ve kterém budou rošty použity určují jejich typ. Využití roštů Fiberdeck musí být konzultováno s odborníky firmy RONN Drain Complet. Při chybné volbě nelze u- platňovat záruku. Rošty se vyrábějí ve stavebních šířkách buď 1000 mm nebo 1220 mm. Například 25 (25x100) mm rošt je 25 mm vysoký se vzpěrami procházejícími napříč 1000 mm širokého panelu v o- sové vzdálenosti 25 mm. Podélné vzpěry jsou v osové vzdálenosti 100 mm a probíhají po délce panelu (3660 mm). Výška roštu [mm] Vzorek Rozměry Tloušťka Tloušťka Světlá mřížky panelu podélných příčných plocha [mm] [mm] vzpěr vzpěr % x x mm 6 mm 71 % 30 x x x x mm 7.1 mm 66 % 30 x x x x x x mm 6.4 mm 69 % 30 x 30 K dispozici jsou také rošty výšky 15 a 50 mm. Zátěžové hodnoty a další informace naleznete na CD - RONN Kompozity Zatěžovací a průhybové údaje Soustředěné Doporučený (bodové) zatížení průhyb (kg) /mm/ Příležitostné zatížení chodci (revize atd.) Dělník s nářadím Intenzivní zatížení chodci Kolečka, nemotorizovaný transport Lehká motorizovaná doprava ➀ Vzdálenost podpěr je včetně pevné podpory roštu 40 mm na každé straně. Čistá šířka je o 80 mm menší než v tabulc NÁVRH ZATÍŽENÍ A PRŮHYB Vztah mezi zatížením a průhybem je ovlivněn vzdáleností podpor. Pokud bodové zatížení 200 kg, působící v nejnepříznivějším místě na rošt se vzdáleností podpěr 750 mm vyvolá průhyb 6 mm, 400 kg zatížení vyvolá při stejných podmínkách průhyb 12 mm. Průhyb: Abychom mohli stanovit hodnoty pro konkrétní, praxí dané podmínky (jiné, než jsou uvedeny v tabulce), použijeme jednoduchý vzorec: šířka 2 : rozpor 2 x údaj dle tabulky. Například: Při rozporu podpěr 1,3 m roštu 38 mm (38 mm x 38 mm) by pro 1 % průhyb vyhovělo zatížení P = x 326 = 287 kg Požadovaný průhyb obvykle ovlivňuje vzdálenost podpor více než bezpečnostní zatížení (10:1). Například u rozporu 900 mm se objeví průhyb minimálně 50 mm předtím, než začně materiál ztrácet pevnost. Případné přetížení je vizuálně dobře patrné. 4 FIBERDECK - ROŠTY

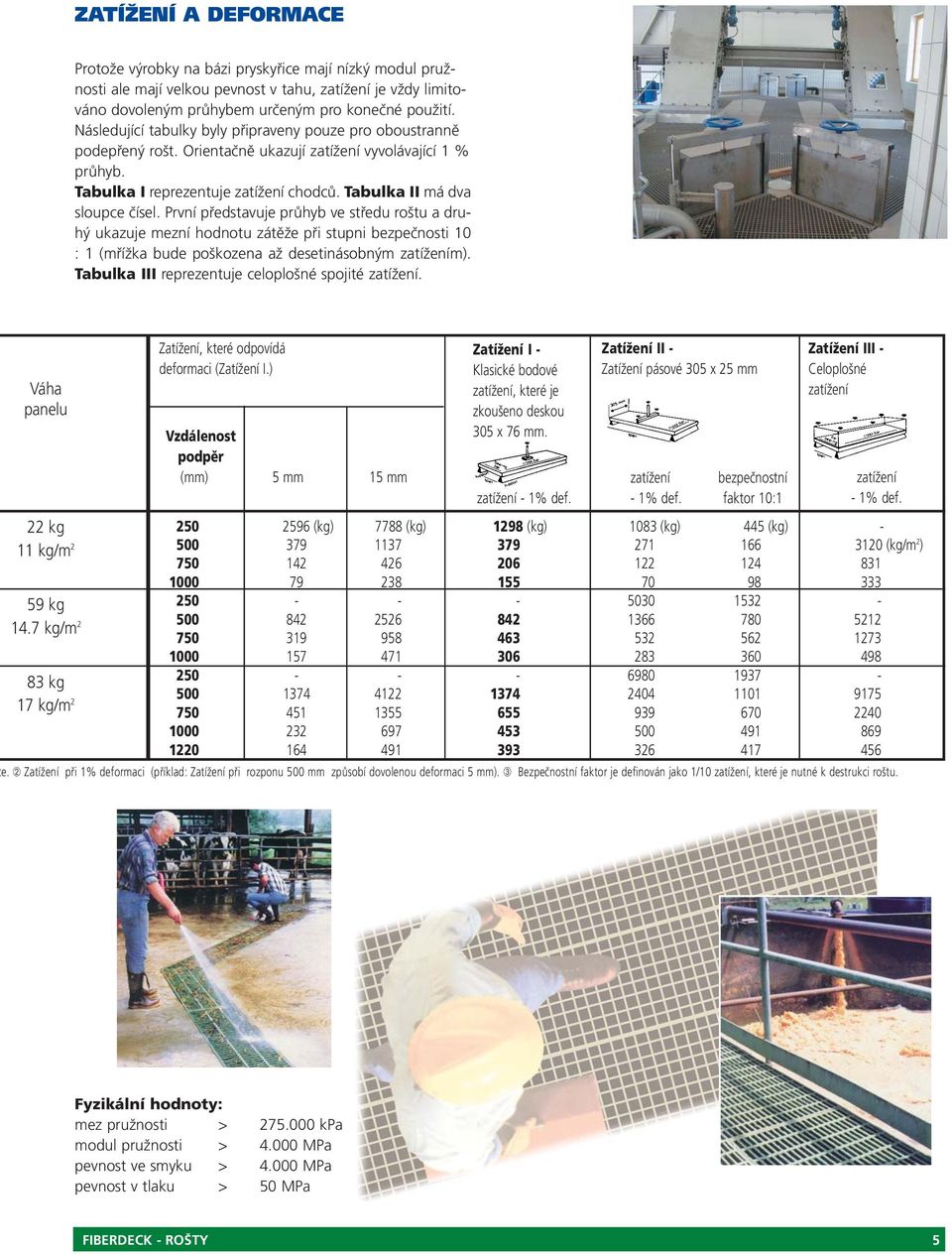

5 ZATÍŽENÍ A DEFORMACE Protože výrobky na bázi pryskyřice mají nízký modul pružnosti ale mají velkou pevnost v tahu, zatížení je vždy limitováno dovoleným průhybem určeným pro konečné použití. Následující tabulky byly připraveny pouze pro oboustranně podepřený rošt. Orientačně ukazují zatížení vyvolávající 1 % průhyb. Tabulka I reprezentuje zatížení chodců. Tabulka II má dva sloupce čísel. První představuje průhyb ve středu roštu a druhý ukazuje mezní hodnotu zátěže při stupni bezpečnosti 10 : 1 (mřížka bude poškozena až desetinásobným zatížením). Tabulka III reprezentuje celoplošné spojité zatížení. Váha panelu 22 kg 11 kg/m 2 59 kg 14.7 kg/m 2 83 kg 17 kg/m 2 Zatížení, které odpovídá deformaci (Zatížení I.) Vzdálenost podpěr (mm) 5 mm 15 mm Zatížení I - Klasické bodové zatížení, které je zkoušeno deskou 305 x 76 mm. zatížení - 1% def. Zatížení II - Zatížení pásové 305 x 25 mm zatížení bezpečnostní - 1% def. faktor 10:1 Zatížení III - Celoplošné zatížení zatížení - 1% def (kg) 7788 (kg) 1298 (kg) 1083 (kg) 445 (kg) (kg/m 2 ) e. ➁ Zatížení při 1% deformaci (příklad: Zatížení při rozponu 500 mm způsobí dovolenou deformaci 5 mm). ➂ Bezpečnostní faktor je definován jako 1/10 zatížení, které je nutné k destrukci roštu. Fyzikální hodnoty: mez pružnosti > kpa modul pružnosti > MPa pevnost ve smyku > MPa pevnost v tlaku > 50 MPa FIBERDECK - ROŠTY 5

6 UKÁZKY REFERENČNÍCH STAVEB Neuber Brenntag - sklad chemikálií Horní Počernice Pivovar Velké Popovice - čistírna odpadních vod, výměna ocelových roštů ČOV Tanvald - řezání atypických tvarů ČOV Slavičín - výměna ocelových roštů Úpravna vody Břeclav Česká správa letišť Praha - Ruzyně - rošty s plným krytem ČOV Rakovník - rošty v retenční nádrži uložené na betonových sloupcích... a například: ČEZ Hodonín, CHZ Litvínov, Pivovar Krušovice, PRECIOSA Jablonec, teplárna Plzeň, Plzeňské pivovary, MARS - Master Food, CHZ Sokolov, Vak Mladá Boleslav, ZD Český Dub, zimní stadion Kladno, Cisterny Milcom, Tušimice 2, Radiomobil Praha, KAROSA Vysoké Mýto, ČSA Praha - Ruzyně 6 FIBERDECK - REFERENCE

7 ROZMĚRY PANELŮ Pomocná schemata pro návrh řezání 1: mm 1000 mm 2000 mm 1000 mm 3660 mm 1220 mm Kyselina octová 10/25 Kyselina octová 75 Síran hlinitý Hydroxid amonný 10 Uhličitan amonný 100 Síran amonný Kyselina benzensulfonová 100 Kyselina benzoová 100 Chlorid vápenatý Hydroxid vápenatý 25 Chloran vápenatý 20 Tetrachlormethan 100 Oxid chloričitý /ve vodě/ nasyc. Oxid chloričitý /plyn ve vzduchu/ 15 Plynný chlor /suchý nebo vlhký/ 100 Chlorová voda nasyc. Kyselina chloroctová 50 Kyselina chromová 10 Síran chromitý Kyselina citronová Chlorid měďný Chlorid měďnatý Kyanid měďný Kyanid měďnatý Síran měďnatý Dusičnan měďnatý Diethylenglykol 100 Dimethylftalát 100 Dipropylenglykol 100 Destilovaná voda 100 Ethylalkohol 100 Ethylchlorid 100 Ethylenglykol 100 Mastné kyseliny 100 Octan železitý Chlorid železitý Dusičnan železitý Síran železitý Octan železnatý Chlorid železnatý Dusičnan železnatý Síran železnatý Kyselina fluoroboritá Formaldehyd 44 Kyselina mravenčí 25 TABULKA CHEMICKÉ ODOLNOSTI Benzin 100 Glycerol Kyselina chlorovodíková 36 Bromovodík 50 Kyselina kyanovodíková 10 Kyselina fluorovodíková 10 Peroxid vodíku 30 Sulfan /sirovodík/ nasyc. Kyselina chlorná 50 Kerosen /petrolej/ 100 Kyselina mléčná 100 Octan olovnatý Dusičnan olovnatý Kalové vápno Lněný olej 100 Chlorid hořečnatý Dusičnan hořečnatý Síran hořečnatý Kyselina maleinová nasyc. Chlorid rtuťnatý Methylalkohol 100 Naftalen 100 Chlorid nikelnatý Dusičnan nikelnatý Síran nikelnatý Kyselina dusičná 10 Kyselina olejová 100 Kyselina šťavelová 100 Kyselina chloristá 30 Kyselina fosforečná 80 Chlorid draselný Kyanid draselný Dusičnan draselný Síran draselný Dichroman draselný Hexakyanoželeznatan draselný Hydroxid draselný 25 Propylenglykol 100 Odpady z čistění 100 Mořská voda 100 Dusičnan stříbrný Octan sodný Hydrogensíran sodný Bromid sodný Uhličitan sodný Citronan sodný Pro vyšší koncentrace je nutné použít vynilesterové rošty a konzultovat chemickou odolnost se zástupci firmy RONN DRAIN Complet s.r.o. Chlorid sodný Hexakyanoželeznatan sodný Hydroxid sodný 25 Dusičnan sodný Síran sodný Thiokyanatan sodný Chloran sodný 10 Chlorid cíničitý Kyselina stearová 100 Sulfitový louh 100 Sulfonované detergenty 100 Oxid siřičitý /plyn/ 100 Kyselina sírová 50 Kyselina taninová Kyselina vinná Toluen 100 Dusičnan močoviny 100 Chlorid zinečnatý Neměnná charakteristika roštu je zaručena v rozmezí teplot od -40 C do +65 C FIBERDECK - SCHEMATA 7

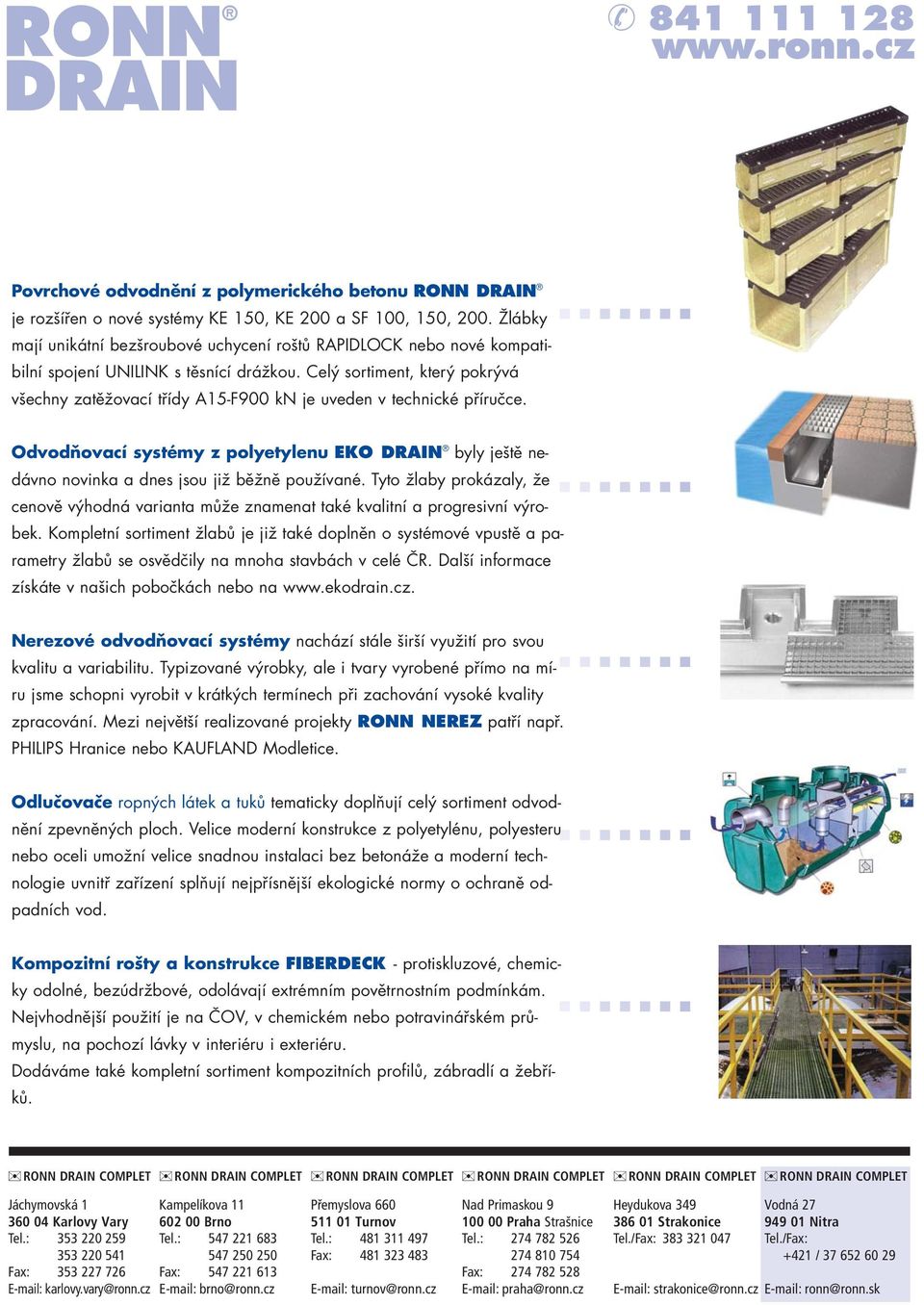

8 RONN DRAIN Povrchové odvodnění z polymerického betonu RONN DRAIN je rozšířen o nové systémy KE 150, KE 200 a SF 100, 150, 200. Žlábky mají unikátní bezšroubové uchycení roštů RAPIDLOCK nebo nové kompatibilní spojení UNILINK s těsnící drážkou. Celý sortiment, který pokrývá všechny zatěžovací třídy A15-F900 kn je uveden v technické příručce. Odvodňovací systémy z polyetylenu EKO DRAIN byly ještě nedávno novinka a dnes jsou již běžně používané. Tyto žlaby prokázaly, že cenově výhodná varianta může znamenat také kvalitní a progresivní výrobek. Kompletní sortiment žlabů je již také doplněn o systémové vpustě a parametry žlabů se osvědčily na mnoha stavbách v celé ČR. Další informace získáte v našich pobočkách nebo na Nerezové odvodňovací systémy nachází stále širší využití pro svou kvalitu a variabilitu. Typizované výrobky, ale i tvary vyrobené přímo na míru jsme schopni vyrobit v krátkých termínech při zachování vysoké kvality zpracování. Mezi největší realizované projekty RONN NEREZ patří např. PHILIPS Hranice nebo KAUFLAND Modletice. Odlučovače ropných látek a tuků tematicky doplňují celý sortiment odvodnění zpevněných ploch. Velice moderní konstrukce z polyetylénu, polyesteru nebo oceli umožní velice snadnou instalaci bez betonáže a moderní technologie uvnitř zařízení splňují nejpřísnější ekologické normy o ochraně odpadních vod. Kompozitní rošty a konstrukce FIBERDECK - protiskluzové, chemicky odolné, bezúdržbové, odolávají extrémním povětrnostním podmínkám. Nejvhodnější použití je na ČOV, v chemickém nebo potravinářském průmyslu, na pochozí lávky v interiéru i exteriéru. Dodáváme také kompletní sortiment kompozitních profilů, zábradlí a žebříků. RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET Jáchymovská Karlovy Vary Tel.: Fax: karlovy.vary@ronn.cz Kampelíkova Brno Tel.: Fax: brno@ronn.cz Přemyslova Turnov Tel.: Fax: turnov@ronn.cz Nad Primaskou Praha Strašnice Tel.: Fax: praha@ronn.cz Heydukova Strakonice Tel./Fax: Vodná Nitra Tel./Fax: +421 / strakonice@ronn.cz ronn@ronn.sk
