1 PROJEKT ŘEMESLO - TRADICE A BUDOUCNOST Číslo projektu: CZ.1.07/1.1.38/ PŘEDMĚT VYUŽITÍ ELEKTRICKÉ ENERGIE Obor: Ročník: Zpracoval: Elektrikář - silnoproud Třetí Bc. Miroslav Navrátil

2 PROJEKT ŘEMESLO - TRADICE A BUDOUCNOST Číslo projektu: CZ.1.07/1.1.38/ TÉMA PŘEPADOVÝ ZÁSOBNÍK HORKÉ VODY Předmět: Obor: Ročník: Zpracoval: Využití elektrické energie Elektrikář - silnoproud Třetí Bc. Miroslav Navrátil

3 Prohlášení Prohlašuji, že jsem tento výukový materiál vypracoval samostatně, a to na základě poznatků získaných praktickými zkušenostmi z pozice učitele ve Střední odborné škole Josefa Sousedíka Vsetín, a za použití níže uvedených informačních zdrojů a literatury. Tento výukový materiál byl připravován se záměrem zkvalitnit a zefektivnit výuku minimálně v 1 vyučovací hodině. Ve Vsetíně dne podpis autora

4 AKUMULAČNÍ OHŘEV Akumulační tlakové ohřívače vody jsou určeny pro přípravu teplé vody v domácnostech, na chatách, v různých provozovnách a sociálních zařízeních. Umožňují instalaci několika odběrových míst teplé vody na sprchování, koupel nebo na jiné běžné potřeby. Ohřev vody je realizován v době nízkého zatížení elektrické soustavy. Ohřívač vody

5 ROZDĚLENÍ PODLE TLAKU Ohřívačové zásobníky teplé vody rozdělujeme podle tlaku na: Nízkotlaké:» Přepadové» Výpustné Tlakové Elektrický ohřívač vody Tatramat typ EOV 81

6 ROZDĚLENÍ PODLE UMÍSTĚNÍ Podle umístění rozdělujeme zásobníky: Nástěnné - vyrábějí se o obsahu 50 l, 80 l, 125 l, 160 l, 180 l a 250 l Stojaté - o obsahu do 1000 l Ležaté - o obsahu nad 1000 l Ohřívač vody - ležatý

7 PROVEDENÍ KOTLE Nádrž kotle může být provedena: Standart - nádrž ohřívače z ocelového plechu Speciál - ocelový plech chráněný smaltem Nerez - nádrž z potravinářského nerezu Plast - nádrž z plastu

8 VÝHODY Výhody použití nepřímotopného ohřívače vody: Ohřev vody jen při levné elektrické energii Velmi rychlý ohřev teplé užitkové vody Snadná instalace a připojení ke zdroji topné vody Možnost zapojení cirkulace teplé užitkové vody Signalizace ohřevu vody Vizuální kontrola teplé vody Snadná údržba Pojistka proti přehřátí ohřívače Možnost volby teploty připravované vody v rozsahu 7 až 80 o C

9 ŘEZ ELEKTRICKÝM OHŘÍVAČEM VODY 1 vypouštěcí trubka teplé vody, 2 ocelová nádoba, 3 izolace, 4 Mg. anoda, 5 jímka termostatu, 6 indikátor teploty, 7 termostat, 8 kryt, 9 napouštěcí trubka studené vody, 10 keramické topné těleso, 11 jímka topného tělesa, 12 plášť ohřívače

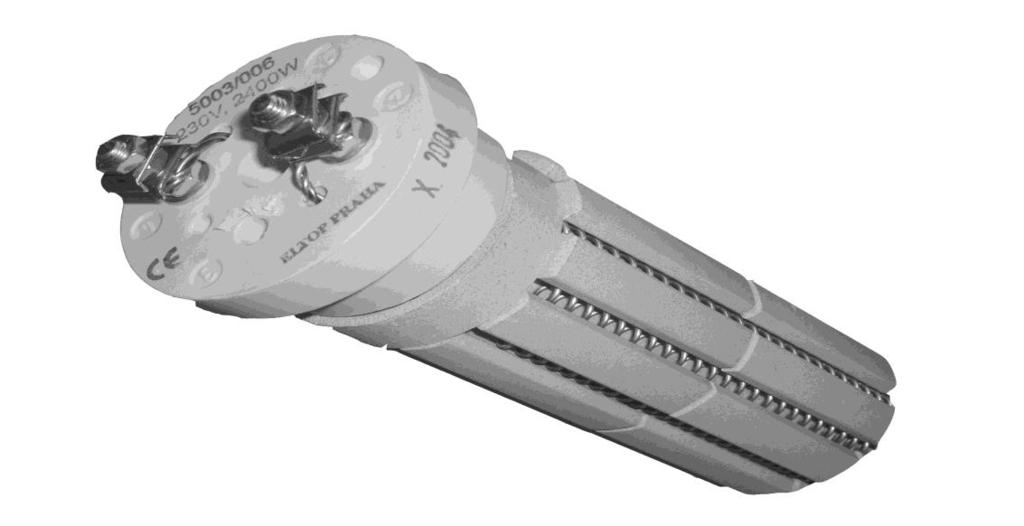

10 TOPNÉ TĚLESO Elektrické topné těleso není ponorné, ale keramické, suché, zasunuté do ocelové jímky, která je navařená na ocelovém víku příruby. Nádoba ohřívače včetně víka příruby je vyrobena z jednoho druhu materiálu (ocel), nedochází ke vzniku galvanického článku a elektrochemické korozi. Použití keramického tělesa je vhodné pro tvrdou agresivní vodu a výrazně prodlužuje životnost nádoby. Čistící otvor umožňuje přístup do vnitřku nádoby na odstranění usazenin a vodního kamene. Keramické topné těleso

11 INDIKÁTORY TEPLOTY Indikátor teploty je určen k indikaci stavu nabití elektrických ohřívačů vody Indikátor umožňuje při nízkých pořizovacích nákladech a bez nároků na údržbu rychlou a snadnou informaci o teplotě vody v ohřívači

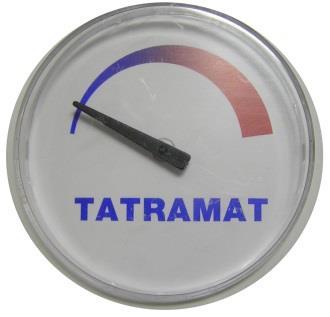

12 SLOŽENÍ INDIKÁTORU Indikátor teploty se skládá ze tří hlavních částí: hlavice, stonku a vlastního měřícího systému. Hlavice je lisována z umělé hmoty, kde přes zabudované víčko je vidět ukazatel, který odpovídá teplotě vody v ohřívači. Z hlavice vybíhá stonek, v němž je uchycen bimetalový měřicí systém. Levá část stupnice je v barvě modré a pod ní je nápis STUDENÁ, zatímco pravá část stupnice je v barvě červené a pod ní je nápis HORKÁ", nebo teplá. Uprostřed stupnice je označení 50 o C, (60 o C). Ukázky indikátorů

13 Zdroje Literatura: PLÁTENÍK, V., BRUTOVSKÝ, E. Využití elektrické energie Praha: SNTL, ISBN Internet: Odkazy ze dne
