TECHNICKÉ PARAMETRY PROFILU WINDEK PVC CLIMA STAR 5 největších předností profilu WINDEK PVC CLIMA STAR **** 6-ti komorový systém **** **** vypěněná komora v rámu okna **** **** systém dorazového a

1 TECHNICKÉ PARAMETRY PROFILU WINDEK PVC CLIMA STAR 5 největších předností profilu WINDEK PVC CLIMA STAR **** 6-ti komorový systém **** **** vypěněná komora v rámu okna **** **** systém dorazového a středového těsnění **** profilový systém ve třídě A tloušťka pohledových stěn 3mm **** izolační trojsklo 4/18/4/18/4 součinitel prostupu tepla Ug = 0,5 W.m -2.K -1. **** SOUČINITEL PROSTUPU TEPLA CELÉHO OKNA U W = 0,79 W/(m 2.K). Strana 1 (celkem 5)

**** profilový systém ve třídě A tloušťka pohledových stěn 3mm **** izolační trojsklo 4/18/4/18/4 součinitel

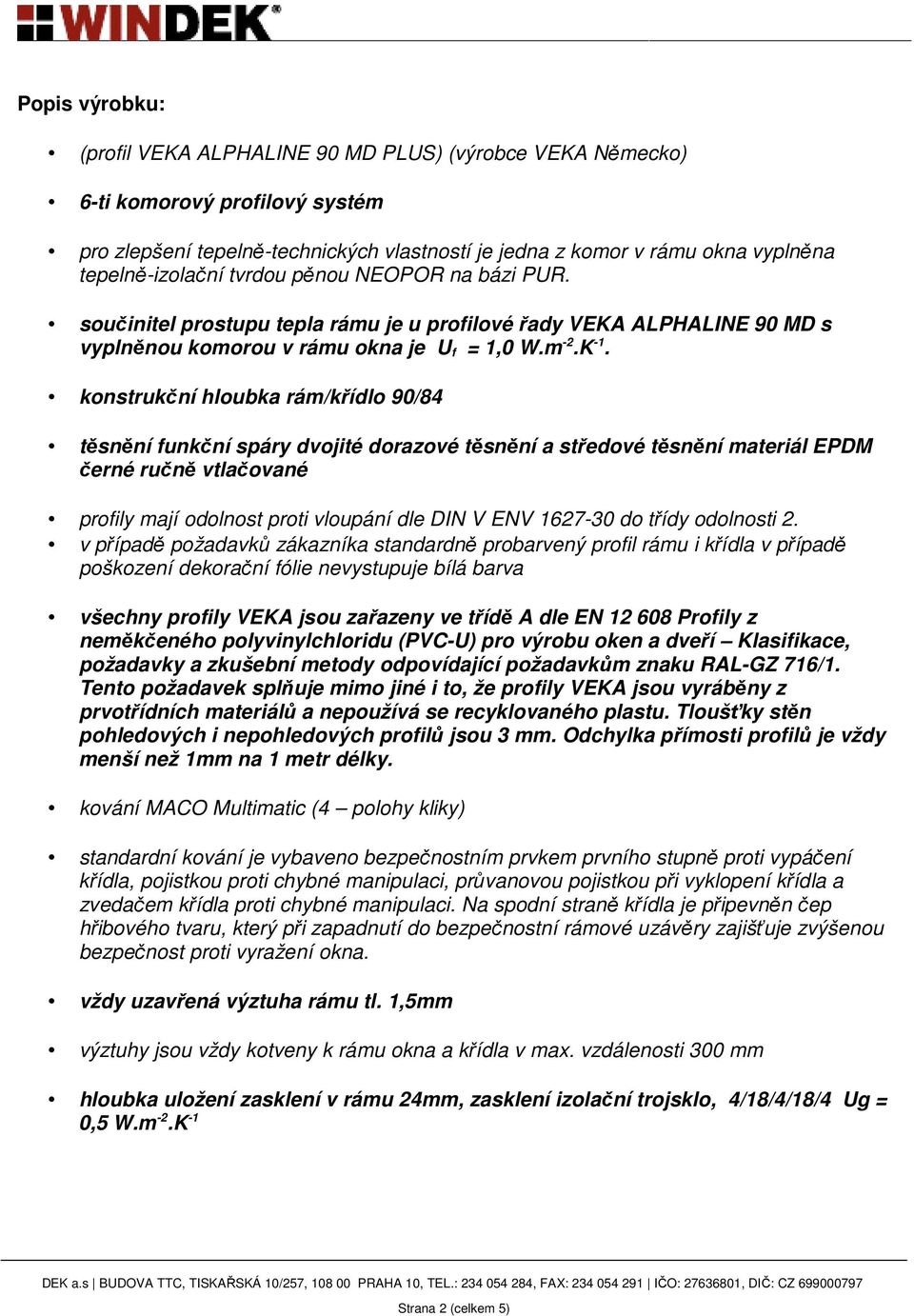

2 Popis výrobku: (profil VEKA ALPHALINE 90 MD PLUS) (výrobce VEKA Německo) 6-ti komorový profilový systém pro zlepšení tepelně-technických vlastností je jedna z komor v rámu okna vyplněna tepelně-izolační tvrdou pěnou NEOPOR na bázi PUR. součinitel prostupu tepla rámu je u profilové řady VEKA ALPHALINE 90 MD s vyplněnou komorou v rámu okna je U f = 1,0 W.m -2.K -1. konstrukční hloubka rám/křídlo 90/84 těsnění funkční spáry dvojité dorazové těsnění a středové těsnění materiál EPDM černé ručně vtlačované profily mají odolnost proti vloupání dle DIN V ENV do třídy odolnosti 2. v případě požadavků zákazníka standardně probarvený profil rámu i křídla v případě poškození dekorační fólie nevystupuje bílá barva všechny profily VEKA jsou zařazeny ve třídě A dle EN Profily z neměkčeného polyvinylchloridu (PVC-U) pro výrobu oken a dveří Klasifikace, požadavky a zkušební metody odpovídající požadavkům znaku RAL-GZ 716/1. Tento požadavek splňuje mimo jiné i to, že profily VEKA jsou vyráběny z prvotřídních materiálů a nepoužívá se recyklovaného plastu. Tloušťky stěn pohledových i nepohledových profilů jsou 3 mm. Odchylka přímosti profilů je vždy menší než 1mm na 1 metr délky. kování MACO Multimatic (4 polohy kliky) standardní kování je vybaveno bezpečnostním prvkem prvního stupně proti vypáčení křídla, pojistkou proti chybné manipulaci, průvanovou pojistkou při vyklopení křídla a zvedačem křídla proti chybné manipulaci. Na spodní straně křídla je připevněn čep hřibového tvaru, který při zapadnutí do bezpečnostní rámové uzávěry zajišťuje zvýšenou bezpečnost proti vyražení okna. vždy uzavřená výztuha rámu tl. 1,5mm výztuhy jsou vždy kotveny k rámu okna a křídla v max. vzdálenosti 300 mm hloubka uložení zasklení v rámu 24mm, zasklení izolační trojsklo, 4/18/4/18/4 Ug = 0,5 W.m -2.K -1 Strana 2 (celkem 5)

konstrukční hloubka rám/křídlo 90/84 těsnění funkční spáry dvojité dorazové těsnění a středové těsnění materiál EPDM černé ručně vtlačované profily mají odolnost proti vloupání dle DIN V ENV 1627-30

3 SOUČINITEL PROSTUPU TEPLA PROFILU WINDEK PVC CLIMA STAR Požadavek normy ČSN : Požadovaná hodnota dle normy ČSN na součinitele prostupu tepla UN,20 pro okna a dveře a jinou výplň otvoru ve vnější stěně a strmé střeše o normových rozměrech, z vytápěného prostoru do venkovního prostředí (včetně rámu) pro budovy s převažující návrhovou vnitřní teplotou Qim = 20 C je UN,20 = 1,7 [W.m -2.K -1 ]. Doporučená hodnota Uw = 1,2 [W.m -2.K -1 ] (jejich kovové rámy přitom musí mít Uf 2,0 [W.m -2.K -1 ], ostatní rámy těchto výplní otvorů musí mít Uf 1,7[W.m -2.K -1 ]. Norma ČSN tepelná ochrana budov Část 2 Výpočet hodnoty součinitele prostupu tepla celého okna (Uw) Volba parametrů oken: Zasklení Ug Rám Uf Distanční rámeček Hodnota Uw KATEGORIE [W/(m 2 K)] [W/(m 2 K)] [materiál] [W/(m 2 K)] 0,5 1 Nerez 0,788 TOP --- Rozměr : 1230 x 1480 mm KATEGORIE TYP OBJEKTU DOPORUČENÉ Uw TOP pasivní 0,8 nízkoenergetické 1,0 dřevostavby 1,2 rodinné domy klasická výstavba 1,35 rodinné domy rekonstrukce 1,35 MIDDLE školy 1,2 nemocnice 1,2 panelové domy 1,35 bytové domy 1,35 administrativní budovy 1,35 chodby panelových domů 1,7 LOW garáže 1,7 sklepy 1,7 průmyslové budovy 1,7 Vypočtený součinitel prostupu tepla celého okna při normových rozměrech 1230 x 1480 mm je U W = 0,79 W/(m 2.K). Hodnota platí pro nerezový distanční rámeček Chromatech s hodnotou lineárního činitele prostupu tepla distančního profilu ψ = 0,052. Okno splňuje požadavky na součinitel prostupu tepla rámu okna i celou otvorovou výplň dle ČSN v aktuálním znění. UPOZORNĚNÍ: Výpočet má sloužit pro přibližné zjištění hodnoty součinitele prostupu tepla, nelze z něj vyvozovat žádné právní nároky, nenahrazuje žádné zkušební postupy a výpočty provedené zkušebním ústavem, autorizovanou či notifikovanou osobou. Strana 3 (celkem 5)

4 Řez profilem: Rám , výztuha , tl. 1,5 mm, křídlo , výztuha , tl. 1,5 mm, vnitřní těsnění , středové těsnění a vnější těsnění , zasklívací lišta s extrudovaným těsněním, vnější zasklívací těsnění , osazené izolačním sklem výše uvedeného složení; kování MACO MULTI MATIC Tabulka technický parametrů profilového systému WINDEK PVC CLIMA STAR TERMIC Deklarované parametry dle ČSN EN na nejnepříznivějších vzorcích Zkušební postup Deklarovaný Vlastnost/hodnota/jednotka (Norma Klasifikace Klasifikace parametr klasifikace) Odolnost proti zatížení větrem Průhyb rámu Vodotěsnost Nestíněné (A) bez průniků vody EN12211 (EN12210) EN (EN12210) EN 1027 (EN12208) Jednokřídlové okno (OS) a dvoukřídlové okno bez sloupku (O+OS) 1600 Pa Třída 4 Třída Pa 1200 Pa (<1/300) C Třída 3 (<1/200) B (<1/200) B 900 Pa E 900 7A 300 Pa 300 Pa EN Únosnost bezpečnostních zařízení funkční bez poškození vyhovuje funkční bez poškození vyhovuje (EN ) vážená neprůzvučnost vážená neprůzvučnost Akustické vlastnosti EN (-2;-5) db 34 (-2;-5) db Rw (C;Ctr) Rw (C;Ctr) Průvzdušnost/tlak Ref. Průvzdušnost při 100 Pa vztaženo k ploše [ m 3 /(h.m 2 )] vztaženo k délce spáry [ m 3 /(h.m)] EN (EN 1026) 600 Pa 3 7A Třída 4 Třída Pa 0,75 0,75 Dvoukřídlové balkonové dveře bez sloupku (O+OS) požadavek Nebezpečné látky národních ujištění výrobcem neobsahuje ujištění výrobcem neobsahuje předpisů 3 Deklarovaný parametr Strana 4 (celkem 5)

253, osazené izolačním sklem výše uvedeného složení; kování MACO MULTI MATIC Tabulka technický parametrů profilového systému WINDEK PVC CLIMA STAR TERMIC Deklarované parametry dle ČSN EN 14351-1 na

5 PROFILOVÝ SYSTÉM TROJSKLO VE TŘÍDĚ A Ug = 0,5 W/(m 2.K) tl. stěn 3mm HLOUBKA ULOŽENÍ ZASKLENÍ 24 mm IZOLOVANÝ RÁM Uf = 1,0 W/(m 2.K) UZAVŘENÁ VÝZTUHA V RÁMU tl. 1,5mm DORAZOVÉ A STŘEDOVÉ TĚSNĚNÍ V Praze dne 2.února 2011 za ATELIER DEK, technické středisko společnosti DEK a.s. Tel: Ing. Vladimír Panák mob: Strana 5 (celkem 5)

K) UZAVŘENÁ VÝZTUHA V RÁMU tl. 1,5mm DORAZOVÉ A STŘEDOVÉ TĚSNĚNÍ V Praze dne 2.
