Závěs s perfektním tlumením. sensys.

Transkript

1 Závěs s perfektním tlumením. sensys.

2 2

3 sensys. Perfektní design a tlumený pohyb Exkluzivní zážitek plný emocí sensys reprezentuje nejnovější generaci technologie závěsů: tlumič je skrytě zabudovaný do ramínka závěsu. Tato inovace splňuje nejvyšší požadavky na komfort a funkci. Dveře se zavírají tichým plynulým pohybem - stačí lehký dotyk ruky. Pružina dotahuje dvířka ke korpusu už od úhlu cca 35 a sensys tak nabízí exkluzivní emotivní zážitek. Elegantní design Promyšlený design závěsů sensys perfektně ladí s nároky moderního nábytku a luxusních kuchyní. Decentní tvary misky, ramínka a krytky zvýrazňují hodnotný design a jednotlivé prvky jsou harmonicky sladěné. Tlumič Silent System je skrytý stejně jako pojistka pro demontáž. 3

4 sensys. Přesvědčivá promyšlená technika 4

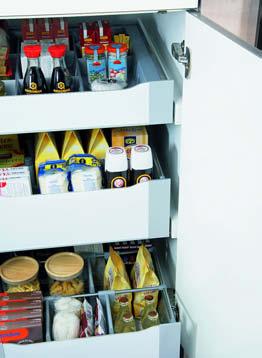

5 Technika bez námahy S miskou malé hloubky je sensys mnohostranně použitelný, např. u dvířek z tenčího materiálu. Konstrukce závěsu zároveň umožňuje minimální pohledové mezery a to i u dvířek ze silnějšího materiálu. Díky přímému seřízení se dá komfortně nastavit hloubka dvířek. Speciální pojistka zabraňuje nechtěnému vytočení šroubu, kterým se seřizuje naložení. Montážní podložky s excentrem umožňují úsporu času při nastavení výšky. Díky malé výšce se dá sensys bez potíží kombinovat s vnitřními zásuvkami. Plochá konstrukce závěsu umožňuje malou mezeru mezi em korpusu a zásuvkou. sensys nabízí kvalitu testovanou dle všech platných norem - pro vynikající tlumení, dlouhou životnost a vysokou stabilitu. Značkový produkt pro nejvyšší nároky s trvalou hodnotou. Montáž bez použití nářadí Montáž i demontáž závěsu sensys je rychlá a obejde se bez použití nářadí. K demontáži ramínka závěsu z podložky stačí prstem lehce stisknout skrytou pojistku. Toto řešení je bezpečné a ergonomické. 5

6 sensys. Mnohostranné možnosti použití Široký sortiment Série sensys nabízí závěsy pro všechny běžné případy, takže v praxi mohou být závěsy sensys vybaveny skříně nejrůznějších konstrukcí. Díky kompatibilitě montážních podložek sensys navíc lze sortiment doplňovat o osvědčené závěsy série Intermat. Sortiment závěsů sensys se dodává s miskami a podložkami pro různé způsoby montáže. Miska se může našroubovat pomocí vrutů, zalisovat pomocí plastových pouzder nebo nasadit bez použití nářadí díky rychlomontáži Fix. 6

7 Montážní podložky jsou k dostání v provedení k našroubování, s předmontovanými eurošrouby nebo s čepy patentovaného systému Hettich Direkt. 7

8 sensys. Přehled výhod Kvalitní tlumič Silent System skrytě integrovaný v ramínku závěsu Elegantní krytka misky závěsu Krytá pojistka pro demontáž Snadná, bezpečná, spolehlivá 8

9 Kompatibilita montážní podložky se závěsy série Intermat Seřízení hloubky + 3 / - 2 mm pro precizní vyrovnání dveří Integrované seřizování naložení ± 2 mm pro přesné seřízení mezery Seřízení výšky pomocí excentru ± 2 mm pro úsporu času Perfektně sladěný design závěsu a montážní podložky Malá hloubka misky: 12,8 mm Montáž bez použití nářadí Stačí lehce přitlačit prstem a ramínko závěsu se bezpečně spojí s montážní podložkou. Minimální přesah dveří do světlosti korpusu. Úzké mezery umožňují optimální využití úložného prostoru s vnitřními výsuvy Jedinečný úhel dovírání Měkké a rovnoměrné přitahování od úhlu 35 Úzké mezery Jen 4 mm u dveří tloušťky 22 mm 9

10 Přehled sortimentu Klipové miskové závěsy s integrovaným tlumením sensys i i Technické informace sensys 8645i / 8645i FIX Úhel otevření 110 Dveře do tloušťky 22 mm sensys 8639i / 8639i FIX Úhel otevření 95 Dveře do tloušťky 28 mm sensys 8639i W30 / 8639i W30 FIX Úhel otevření 95 pro korpusový úhel sensys 8639i W45 / 8639i W45 FIX Úhel otevření 95 pro korpusový úhel sensys 8639i W90/ 8639i W90 FIX Úhel otevření 95 pro slepý úhel

11 i Přehled sortimentu Klipové miskové závěsy s integrovaným tlumením sensys sensys 8638i Úhel otevření 95 pro s hliníkovým rámem Intermat 9956 / 9956 FIX Úhel otevření Montážní podložky Systém 8099 pro závěsy sensys a Intermat Přehled sortimentu Klipové miskové závěsy Intermat Technik für Möbel 11

12 X Klipové miskové závěsy s integrovaným tlumením sensys Technické informace i Druh naložení Naložené Dveře jsou umístěny před em korpusu a po stranách zůstává pouze mezera, která představuje prostor, nutný pro bezpečné otevření dveří. Alternativně lze realizovat také s naložením max. 19 mm. V takovém případě se při umístění korpusu musí zohlednit potřebná mezera. Polonaložené Dvoje jsou před mezistěnou skřínky. Potřebná mezera se nachází mezi nimi. Tím je redukováno naložení dveří. Používají se vyhnuté závěsy. Vložené Dveře jsou uvnitř korpusu skřínky. Také zde musí být mezera, která umožní bezpečné otvírání dveří. Používají se vyhnuté závěsy. Minimální mezera Minimální mezera pro polonaložené Vzdálenost misky - kóta Kóta je vzdálenost mezi hranou dveří a okrajem otvoru vyvrtaného pro misku. Čím větší se zvolí kóta, tím menší je potřebná minimální mezera. Minimální mezera Minimální mezera 2 x minimální mezera Minimální mezera je místo potřebné k otevření dveří. Velikost minimální mezery závisí na kótě, tloušťce dvířek a typu použitého závěsu. Zaoblením hrany dveří se zmenšuje minimální mezera. Požadovaná minimální mezera se určuje podle tabulky u příslušného typu závěsu. U polonaložených dveří (mezistěny) musí být mezera mezi hranami dveří dvakrát větší než minimální mezera. Obě křídla dveří se pak mohou otevírat současně. Naložení dveří naložení Naložení dveří je přesah dveří přes od vnitřní hrany korpusu. Počet závěsů na dveřích: Rozhodujícími faktory pro potřebný počet závěsů na dveřích jsou šířka dveří, výška dveří, hmotnost a kvalita materiálu dveří. V praxi jsou tyto faktory velmi variabilní případ od případu. Počty kusů uvedené na obrázku jsou pouze orientačními hodnotami. V případě pochybností se doporučuje vyzkoušení nebo zvýšení počtu závěsů. Z důvodu stability se rozteč X mezi závěsy doporučuje co největší. výška dveří až 2400 až 2000 až 1600 až šířka dveří až min. 90 mm (Orientační hodnoty pro dřevotřískové desky tloušťky 19 mm s měrnou hmotností 750 kg/m 3 ) 12

13 i Klipové miskové závěsy s integrovaným tlumením sensys Technické informace Distance obecně Montážní podložky jsou k dostání s různými distancemi 0, 1,5, 3 a 5 mm. Výšku montážní podložky definuje. Na horní straně montážní podložky je vyznačená hodnota distance D. Větší distance znamená menší naložení u naložených a polonaložených dvířek. U vložených dveří se při použití podložky s větší distancí D zvětšuje mezera. Pro určení potřebné distance je nutno nejprve zjistit minimální mezeru v tabulce u příslušného typu závěsu. Velikost minimální mezery závisí na vzdálenosti misky tj. kótě a na tloušt'ce dveří. Minimální mezera se dá redukovat použitím větší kóty nebo zaoblením hrany dveří. Tabulka ukazuje také možné tloušťky dveří a kóty. Distance u naložených dveří Po stanovení minimální mezery lze z tabulky pro požadované naložení a kótu zjistit potřebnou distanci. Naložení dveří a kóta se v ideálním případě volí tak, že určená odpovídá podložce z nabízeného sortimentu. Příklad: Pro naložení = 16 mm a kótu = 5 mm vychází = 1,5 mm. Tato distance je realizovaná montážní podložkou. Pokud pro určenou distanci D není v sortimentu podložka se stejnou hodnotou, rozdíl se kompenzuje seřizovacím šroubem pro naložení v ramínku závěsu. Příklad: Naložení = 16 mm a kóta = 4 mm, z toho vyplývá distance 0,5 mm. Při použití montážní podložky s distancí D = 0 mm se naložení seřídí o -0,5 mm. Distance u vložených dveří Po stanovení minimální mezery lze z tabulky pro požadovanou tloušťku dveří a kótu zjistit potřebnou distanci. Při použití podložky s touto distancí D vznikne mezi em korpusu a hranou dveří mezera, jejíž šířka odpovídá hodnotě minimální mezery z tabulky. Naložení dveří a kóta se v ideálním případě volí tak, že určená odpovídá podložce z nabízeného sortimentu. Příklad: Tloušťka dveří = 19 mm a kóta = 6 mm, z toho vyplývá 3 mm a s tím mezera 1 mm (odpovídá minimální mezeře z tabulky pro její určení). Pokud pro určenou distanci D není v sortimentu podložka se stejnou hodnotou, rozdíl se kompenzuje seřizovacím šroubem pro naložení v ramínku závěsu. Příklad: Tloušťka dveří = 19 mm a kóta = 4 mm z toho vyplývá 1,0 mm. Při použití montážní podložky s distancí D = 1,5 mm vznikne mezera 1,5 mm (minimální mezera 1,0 mm + 0,5 mm jako rozdíl mezi potřebnou a použitou distancí D = 1,5 mm). Pokud je však požadována mezera 1,0 mm, je nutno ji o 0,5 mm zmenšit. Pokud je nutná větší mezera, zvolí se proporcionálně větší. Příklad: Tloušťka dveří = 19 mm, kóta = 6 mm, požadovaná mezera = 2,5 mm: distance 3 mm (vytváří 1,5 mm minimální mezera) + 1,5 mm zvětšení mezery (hodnota = požadovaná mezera - minimální mezera) = potřebná 4,5 mm. Použije se montážní podložka s distancí D = 5 mm. Seřizovacím šroubem v ramínku závěsu se mezera zmenší o 0,5 mm. Kóta Naložení mm mm Distance D mm 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Kóta Tloušťka dveří mm mm Distance D mm 3 0,1 0,4 0,9 1,6 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 5 1,3 1,4 1,6 1,8 2,0 2,3 2,6 3,1 6 2,3 2,4 2,6 2,8 3,0 3,2 3,6 3,9 Seřízení naložení Seřízení hloubky Seřízení výšky Otočte šroub doprava: Naložení dveří se zmenší (-). Otočte šroub doleva: Naložení dveří se zvětší (+). Přímé a plynulé seřízení hloubky Použitím výškově stavitelné montážní podložky mohou být přesně seřízeny na výšku. Přímé plynulé seřízení výšky excentrem Montáž 1 2 klik! Pro závěsy sensys je charakteristická ergonomická montáž zaklapnutím. Závěs se zasune do přední strany montážní podložky a lehkým tlakem prstů se zaklapne jasně slyšitelně do montážní podložky. Ramínko závěsu je nyní bezpečně sevřeno pomocí pěti bodů s nulovou vůlí. Závěsy dveří se na montážní podložky zavěšují stylem zdrhovadla shora dolů. Demontáž se provádí opačným směrem zdola nahoru. Závěs uvolníme lehkým stisknutím bezpečnostní skryté pojistky. Jednoduchým pohybem ramínko závěsu zároveň vyjmeme z montážní podložky a odstraníme ze skřínky směrem dopředu. Demontáž Technik für Möbel 13

14 Klipový miskový závěs s integrovaným tlumením sensys 8645i Úhel otevření Závěs s klipovou technikou Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska a ramínko závěsu: ocel niklovaná Typ misky Miska TH 52 k našroubování Miska TH 53 k zalisování Miska TB 53 k zalisování Typ závěsu Druh naložení naložené Položka/Obj. číslo 8645i - TH i - TH i - TB polonaložené 8645i - TH i - TH i - TB vložené Krytka ramínka závěsu 8645i - TH i - TH i - TB Krytka na misku závěsu X 4,5 mm Verze Obj. číslo bez loga Hettich s logem Hettich Typ misky X mm Obj. číslo TH 52 / TH 53 68, TB 53 61,

15 Klipový miskový závěs s integrovaným tlumením sensys 8645i Úhel otevření 110 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 0,3 0,5 0,6 0,8 1,1 1,4 1,9 2,6 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 4,5 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,2 5 0,3 0,4 0,6 0,8 1,0 1,3 1,6 2,1 6 0,3 0,4 0,6 0,8 1,0 1,2 1,6 1,9 Výška závěsu H, přesah dveří T při distanci 0 mm a kótě 3 mm H 72 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 110 T ø35 5,5 ø35 5,5 ø ø Vrtání TH 52 Vrtání TH 53 Vrtání TB 53 9,5 ø8 13 Druh naložení H T mm mm naložené 25,0 8,5 polonaložené 31,0 18,0 vložené 38,0 25,0 naložení mezera vzdálenost misky - kóta Kóta Naložení mm mm Distance D mm 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Seřízení naložení ± 2,0 mm Kóta Naložení mm mm 0,5 1,5 2,5 3,5 4,5 5,5 6,5 7,5 8,5 Distance D mm naložení 2 x mezera vzdálenost misky - kóta 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Seřízení naložení ± 2,0 mm mezera vzdálenost misky - kóta Kóta Tloušťka dveří mm mm Distance D mm 3 0,1 0,4 0,9 1,6 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 4,5 0,8 1,0 1,1 1,3 1,5 1,8 2,2 2,7 5 1,3 1,4 1,6 1,8 2,0 2,3 2,6 3,1 6 2,3 2,4 2,6 2,8 3,0 3,2 3,6 3,9 Seřízení mezery ± 2,0 mm Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 15

16 Klipový miskový závěs s integrovaným tlumením sensys 8645i FIX Úhel otevření Závěs s klipovou technikou Beznářaďová montáž misky Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska a ramínko závěsu: ocel niklovaná Typ misky Miska TH 55 FIX bez nářadí s čepy Miska TB 55 FIX bez nářadí s čepy Typ závěsu Druh naložení naložené Položka/Obj. číslo 8645i - TH 55 FIX 8645i - TB 55 FIX polonaložené 8645i - TH 55 FIX 8645i - TB 55 FIX vložené 8645i - TH 55 FIX 8645i - TB 55 FIX Krytka ramínka závěsu Verze Obj. číslo bez loga Hettich s logem Hettich

17 Klipový miskový závěs s integrovaným tlumením sensys 8645i FIX Úhel otevření 110 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 0,3 0,5 0,6 0,8 1,1 1,4 1,9 2,6 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 4,5 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,2 5 0,3 0,4 0,6 0,8 1,0 1,3 1,6 2,1 6 0,3 0,4 0,6 0,8 1,0 1,2 1,6 1,9 Výška závěsu H, přesah dveří T při distanci 0 mm a kótě 3 mm H 72 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 110 T ø35 5,5 52 ø Vrtání TH 55 FIX ø Vrtání TB 55 FIX 9,5 ø8 13 Druh naložení H T mm mm naložené 25,0 8,5 polonaložené 31,0 18,0 vložené 38,0 25,0 naložení mezera vzdálenost misky - kóta Kóta Naložení mm mm Distance D mm 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Seřízení naložení ± 2,0 mm Kóta Naložení mm mm 0,5 1,5 2,5 3,5 4,5 5,5 6,5 7,5 8,5 Distance D mm naložení 2 x mezera vzdálenost misky - kóta 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Seřízení naložení ± 2,0 mm mezera vzdálenost misky - kóta Kóta Tloušťka dveří mm mm Distance D mm 3 0,1 0,4 0,9 1,6 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 4,5 0,8 1,0 1,1 1,3 1,5 1,8 2,2 2,7 5 1,3 1,4 1,6 1,8 2,0 2,3 2,6 3,1 6 2,3 2,4 2,6 2,8 3,0 3,2 3,6 3,9 Seřízení mezery ± 2,0 mm Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 17

18 Klipový miskový závěs s integrovaným tlumením sensys 8639i Úhel otevření Závěs s klipovou technikou Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska a ramínko závěsu: ocel niklovaná Typ misky Miska TH 52 k našroubování Miska TH 53 k zalisování Miska TB 53 k zalisování Typ závěsu Druh naložení naložené Položka/Obj. číslo 8639i - TH i - TH i - TB polonaložené 8639i - TH i - TH i - TB vložené Krytka ramínka závěsu 8639i - TH i - TH i - TB Krytka na misku závěsu X 4,5 mm Verze Obj. číslo bez loga Hettich s logem Hettich Typ misky X mm Obj. číslo TH 52 / TH 53 68, TB 53 61,

19 Klipový miskový závěs s integrovaným tlumením sensys 8639i Úhel otevření 95 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 0,3 0,5 0,6 0,8 1,1 1,4 1,9 2,6 3,4 4,3 5,2 6,1 7,0 7,9 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 3,0 3,8 4,7 5,5 6,4 7,3 4,5 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,2 2,9 3,6 4,5 5,3 6,2 7,0 5 0,3 0,4 0,6 0,8 1,0 1,3 1,6 2,1 2,7 3,4 4,2 5,0 5,9 6,7 6 0,3 0,4 0,6 0,8 1,0 1,2 1,6 1,9 2,4 3,1 3,8 4,6 5,4 6,3 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 52 ø35 5, Vrtání TH 52 Vrtání TH 53 Vrtání TB 53 ø ,5 ø ø35 9,5 ø8 13 Výška závěsu H, přesah dveří T při distanci 0 mm a kótě 3 mm T H Druh naložení H T mm mm naložené 25,0 7,5 polonaložené 31,0 17,0 vložené 38,0 24,0 naložení mezera vzdálenost misky - kóta Kóta Naložení mm mm Distance D mm 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Seřízení naložení ± 2,0 mm Kóta Naložení mm mm 0,5 1,5 2,5 3,5 4,5 5,5 6,5 7,5 8,5 Distance D mm naložení 2 x mezera vzdálenost misky - kóta 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Seřízení naložení ± 2,0 mm mezera vzdálenost misky - kóta Kóta Tloušťka dveří mm mm Distance D mm 3 0,1 0,4 0,9 1,6 2,4 3,3 4,2 5,1 6,0 6,9 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 3,0 3,8 4,7 5,5 6,4 7,3 4,5 0,8 1,0 1,1 1,3 1,5 1,8 2,2 2,7 3,4 4,1 5,0 5,8 6,7 7,5 5 1,3 1,4 1,6 1,8 2,0 2,3 2,6 3,1 3,7 4,4 5,2 6,0 6,9 7,7 6 2,3 2,4 2,6 2,8 3,0 3,2 3,6 3,9 4,4 5,1 5,8 6,6 7,4 8,3 Seřízení mezery ± 2,0 mm Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 19

20 Klipový miskový závěs s integrovaným tlumením sensys 8639i FIX Úhel otevření Závěs s klipovou technikou Beznářaďová montáž misky Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska a ramínko závěsu: ocel niklovaná Typ misky Miska TH 55 FIX bez nářadí s čepy Miska TB 55 FIX bez nářadí s čepy Typ závěsu Druh naložení naložené Položka/Obj. číslo 8639i - TH 55 FIX 8639i - TB 55 FIX polonaložené 8639i - TH 55 FIX 8639i - TB 55 FIX vložené 8639i - TH 55 FIX 8639i - TB 55 FIX Krytka ramínka závěsu Verze Obj. číslo bez loga Hettich s logem Hettich

21 Klipový miskový závěs s integrovaným tlumením sensys 8639i FIX Úhel otevření 95 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 0,3 0,5 0,6 0,8 1,1 1,4 1,9 2,6 3,4 4,3 5,2 6,1 7,0 7,9 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 3,0 3,8 4,7 5,5 6,4 7,3 4,5 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,2 2,9 3,6 4,5 5,3 6,2 7,0 5 0,3 0,4 0,6 0,8 1,0 1,3 1,6 2,1 2,7 3,4 4,2 5,0 5,9 6,7 6 0,3 0,4 0,6 0,8 1,0 1,2 1,6 1,9 2,4 3,1 3,8 4,6 5,4 6,3 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 52 ø Vrtání TH 55 FIX 5,5 ø ø35 Vrtání TB 55 FIX 9,5 ø8 13 Výška závěsu H, přesah dveří T při distanci 0 mm a kótě 3 mm T H Druh naložení H T mm mm naložené 25,0 7,5 polonaložené 31,0 17,0 vložené 38,0 24,0 naložení mezera vzdálenost misky - kóta Kóta Naložení mm mm Distance D mm 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Seřízení naložení ± 2,0 mm Kóta Naložení mm mm 0,5 1,5 2,5 3,5 4,5 5,5 6,5 7,5 8,5 Distance D mm naložení 2 x mezera vzdálenost misky - kóta 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 Seřízení naložení ± 2,0 mm mezera vzdálenost misky - kóta Kóta Tloušťka dveří mm mm Distance D mm 3 0,1 0,4 0,9 1,6 2,4 3,3 4,2 5,1 6,0 6,9 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 3,0 3,8 4,7 5,5 6,4 7,3 4,5 0,8 1,0 1,1 1,3 1,5 1,8 2,2 2,7 3,4 4,1 5,0 5,8 6,7 7,5 5 1,3 1,4 1,6 1,8 2,0 2,3 2,6 3,1 3,7 4,4 5,2 6,0 6,9 7,7 6 2,3 2,4 2,6 2,8 3,0 3,2 3,6 3,9 4,4 5,1 5,8 6,6 7,4 8,3 Seřízení mezery ± 2,0 mm Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 21

22 Klipový miskový závěs s integrovaným tlumením sensys 8639i W30 pro rohové a úhlové skříně, úhel otevření 95 W Závěs s klipovou technikou Pro rohové a úhlové skříně s korpusovým úhlem 30 Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska závěsu: zinkový odlitek poniklovaný Kloub: ocel niklovaná Typ misky Miska TH 52 k našroubování Miska TH 53 k zalisování Miska TB 53 k zalisování Typ závěsu Druh naložení naložené Položka/Obj. číslo 8639i W30 - TH i W30 - TH i W30 - TB vložené 8639i W30 - TH i W30 - TH i W30 - TB Příklady použití sensys 8639i W30 naložené sensys 8639i W30 vložené naložení mezera vzdálenost misky - kóta vzdálenost misky - kóta Krytka ramínka závěsu Krytka na misku závěsu X 4,5 mm Verze Obj. číslo bez loga Hettich s logem Hettich Typ misky X mm Obj. číslo TH 52 / TH 53 68, TB 53 61,

23 Klipový miskový závěs s integrovaným tlumením sensys 8639i W30 pro rohové a úhlové skříně, úhel otevření 95 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 1,2 1,4 1,6 1,8 2,1 2,3 2,6 2,9 3,2 3,5 3,8 4,1 4,5 4,8 4 1,1 1,3 1,5 1,7 1,9 2,1 2,4 2,6 2,9 3,2 3,5 3,8 4,2 4,5 4,5 1,0 1,2 1,4 1,6 1,8 2,0 2,3 2,5 2,8 3,1 3,4 3,7 4,1 4,4 5 0,9 1,1 1,3 1,5 1,7 1,9 2,2 2,4 2,7 3,0 3,3 3,6 3,9 4,2 6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,5 2,7 3,0 3,3 3,6 3,9 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 52 ø35 5,5 52 ø35 5,5 ø10 45 ø35 9,5 ø8 Poznámka: V nákresech na této straně jsou zobrazeny závěsy včetně vzdáleností montážních podložek v měřítku 1:1. Zakreslením požadované vzdálenosti misky (3-6 mm) lze naložení dveří odměřit přímo od jednotlivých čar distance. Vzdálenost od přední hrany skříně k X na zvolené distanční čáře určuje zároveň vzdálenost řady otvorů od přední hrany korpusu. U vložených dveří je třeba v závislosti na tloušťce dveří a rozměru vzít v úvahu potřebnou minimální mezeru podle tabulky Vrtání TH 52 Vrtání TH 53 Vrtání TB 53 Naložené Seřízení naložení ± 2,0 mm... vnitřní plocha u pro D 5 mm... pro D 3 mm... pro D 1,5 mm... pro D 0 mm Vložené Seřízení mezery ± 2,0 mm... vnitřní plocha u pro D 5 mm... pro D 3 mm... pro D 1,5 mm... pro D 0 mm X od hrany 37 mm X od hrany 37 mm = mm Měřítko 1:1 = mm Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 23

24 Klipový miskový závěs s integrovaným tlumením sensys 8639i W30 FIX pro rohové a úhlové skříně, úhel otevření 95 W Závěs s klipovou technikou Beznářaďová montáž misky Pro rohové a úhlové skříně s korpusovým úhlem 30 Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska závěsu: zinkový odlitek poniklovaný Kloub: ocel niklovaná Typ misky Miska TH 55 FIX bez nářadí s čepy Miska TB 55 FIX bez nářadí s čepy Typ závěsu Druh naložení naložené Položka/Obj. číslo 8639i W30 - TH 55 FIX 8639i W30 - TB 55 FIX vložené 8639i W30 - TH 55 FIX 8639i W30 - TB 55 FIX Příklady použití sensys 8639i W30 FIX naložené sensys 8639i W30 FIX vložené naložení mezera vzdálenost misky - kóta vzdálenost misky - kóta Krytka ramínka závěsu Verze Obj. číslo bez loga Hettich s logem Hettich

25 Klipový miskový závěs s integrovaným tlumením sensys 8639i W30 FIX pro rohové a úhlové skříně, úhel otevření 95 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 1,2 1,4 1,6 1,8 2,1 2,3 2,6 2,9 3,2 3,5 3,8 4,1 4,5 4,8 4 1,1 1,3 1,5 1,7 1,9 2,1 2,4 2,6 2,9 3,2 3,5 3,8 4,2 4,5 4,5 1,0 1,2 1,4 1,6 1,8 2,0 2,3 2,5 2,8 3,1 3,4 3,7 4,1 4,4 5 0,9 1,1 1,3 1,5 1,7 1,9 2,2 2,4 2,7 3,0 3,3 3,6 3,9 4,2 6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,5 2,7 3,0 3,3 3,6 3,9 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 52 ø35 5,5 ø10 45 ø35 9,5 ø8 Poznámka: V nákresech na této straně jsou zobrazeny závěsy včetně vzdáleností montážních podložek v měřítku 1:1. Zakreslením požadované vzdálenosti misky (3-6 mm) lze naložení dveří odměřit přímo od jednotlivých čar distance. Vzdálenost od přední hrany skříně k X na zvolené distanční čáře určuje zároveň vzdálenost řady otvorů od přední hrany korpusu. U vložených dveří je třeba v závislosti na tloušťce dveří a rozměru vzít v úvahu potřebnou minimální mezeru podle tabulky Vrtání TH 55 FIX 6 Vrtání TB 55 FIX 13 Naložené Seřízení naložení ± 2,0 mm... vnitřní plocha u pro D 5 mm... pro D 3 mm... pro D 1,5 mm... pro D 0 mm Vložené Seřízení mezery ± 2,0 mm... vnitřní plocha u pro D 5 mm... pro D 3 mm... pro D 1,5 mm... pro D 0 mm X od hrany 37 mm X od hrany 37 mm = mm Měřítko 1:1 = mm Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 25

26 Klipový miskový závěs s integrovaným tlumením sensys 8639i W45 pro rohové a úhlové skříně, úhel otevření 95 W Závěs s klipovou technikou Pro rohové a úhlové skříně s korpusovým úhlem 45 Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska závěsu: zinkový odlitek poniklovaný Kloub: ocel niklovaná Typ misky Miska TH 52 k našroubování Miska TH 53 k zalisování Miska TB 53 k zalisování Typ závěsu Druh naložení naložené Položka/Obj. číslo 8639i W45 - TH i W45 - TH i W45 - TB vložené 8639i W45 - TH i W45 - TH i W45 - TB Příklady použití sensys 8639i W45 naložené sensys 8639i W45 vložené naložení mezera 45 vzdálenost misky - kóta 45 vzdálenost misky - kóta Krytka ramínka závěsu Krytka na misku závěsu X 4,5 mm Verze Obj. číslo bez loga Hettich s logem Hettich Typ misky X mm Obj. číslo TH 52 / TH 53 68, TB 53 61,

27 Klipový miskový závěs s integrovaným tlumením sensys 8639i W45 pro rohové a úhlové skříně, úhel otevření 95 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 1,7 1,9 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,1 4,3 4 1,5 1,6 1,8 2,0 2,1 2,3 2,5 2,7 2,9 3,1 3,3 3,5 3,7 4,0 4,5 1,4 1,5 1,7 1,9 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 5 1,3 1,4 1,6 1,7 1,9 2,1 2,3 2,4 2,6 2,8 3,0 3,2 3,4 3,6 6 1,1 1,2 1,4 1,5 1,7 1,9 2,0 2,2 2,4 2,6 2,7 2,9 3,1 3,3 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 52 ø35 5,5 52 ø35 5,5 ø10 45 ø35 9,5 ø8 Poznámka: V nákresech na této straně jsou zobrazeny závěsy včetně vzdáleností montážních podložek v měřítku 1:1. Zakreslením požadované vzdálenosti misky (3-6 mm) lze naložení dveří odměřit přímo od jednotlivých čar distance. Vzdálenost od přední hrany skříně k X na zvolené distanční čáře určuje zároveň vzdálenost řady otvorů od přední hrany korpusu. U vložených dveří je třeba v závislosti na tloušťce dveří a rozměru vzít v úvahu potřebnou minimální mezeru podle tabulky Vrtání TH 52 Vrtání TH 53 Vrtání TB 53 Naložené Seřízení naložení ± 2,0 mm... vnitřní plocha u pro D 5 mm... pro D 3 mm... pro D 1,5 mm... pro D 0 mm Vložené Seřízení mezery ± 2,0 mm... vnitřní plocha u pro D 5 mm... pro D 3 mm... pro D 1,5 mm... pro D 0 mm X od hrany 37 mm X od hrany 37 mm = mm = mm Měřítko 1: Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 27

28 Klipový miskový závěs s integrovaným tlumením sensys 8639i W45 FIX pro rohové a úhlové skříně, úhel otevření 95 W Závěs s klipovou technikou Beznářaďová montáž misky Pro rohové a úhlové skříně s korpusovým úhlem 45 Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska závěsu: zinkový odlitek poniklovaný Kloub: ocel niklovaná Typ misky Miska TH 55 FIX bez nářadí s čepy Miska TB 55 FIX bez nářadí s čepy Typ závěsu Druh naložení naložené Položka/Obj. číslo 8639i W45 - TH 55 FIX 8639i W45 - TB 55 FIX vložené 8639i W45 - TH 55 FIX 8639i W45 - TB 55 FIX Příklady použití sensys 8639i W45 FIX naložené sensys 8639i W45 FIX vložené naložení mezera 45 vzdálenost misky - kóta 45 vzdálenost misky - kóta Krytka ramínka závěsu Verze Obj. číslo bez loga Hettich s logem Hettich

29 Klipový miskový závěs s integrovaným tlumením sensys 8639i W45 FIX pro rohové a úhlové skříně, úhel otevření 95 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 1,7 1,9 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,1 4,3 4 1,5 1,6 1,8 2,0 2,1 2,3 2,5 2,7 2,9 3,1 3,3 3,5 3,7 4,0 4,5 1,4 1,5 1,7 1,9 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 5 1,3 1,4 1,6 1,7 1,9 2,1 2,3 2,4 2,6 2,8 3,0 3,2 3,4 3,6 6 1,1 1,2 1,4 1,5 1,7 1,9 2,0 2,2 2,4 2,6 2,7 2,9 3,1 3,3 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 52 ø35 5,5 ø10 45 ø35 9,5 ø8 Poznámka: V nákresech na této straně jsou zobrazeny závěsy včetně vzdáleností montážních podložek v měřítku 1:1. Zakreslením požadované vzdálenosti misky (3-6 mm) lze naložení dveří odměřit přímo od jednotlivých čar distance. Vzdálenost od přední hrany skříně k X na zvolené distanční čáře určuje zároveň vzdálenost řady otvorů od přední hrany korpusu. U vložených dveří je třeba v závislosti na tloušťce dveří a rozměru vzít v úvahu potřebnou minimální mezeru podle tabulky Vrtání TH 55 FIX 6 Vrtání TB 55 FIX 13 Naložené Seřízení naložení ± 2,0 mm... vnitřní plocha u pro D 5 mm... pro D 3 mm... pro D 1,5 mm... pro D 0 mm Vložené Seřízení mezery ± 2,0 mm... vnitřní plocha u pro D 5 mm... pro D 3 mm... pro D 1,5 mm... pro D 0 mm X od hrany 37 mm X od hrany 37 mm = mm = mm Měřítko 1: Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 29

30 Klipový miskový závěs s integrovaným tlumením sensys 8639i W90 pro slepý úhel, úhel otevření 95 W Závěs s klipovou technikou Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení odskoku dveří + 1 mm / 2 mm Integrované seřízení mezery + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska závěsu: zinkový odlitek poniklovaný Kloub: ocel niklovaná Typ misky Miska TH 52 k našroubování Miska TH 53 k zalisování Miska TB 53 k zalisování Typ závěsu Druh naložení vložené Položka/Obj. číslo 8639i W90 - TH i W90 - TH i W90 - TB Krytka ramínka závěsu Krytka na misku závěsu X 4,5 mm Verze Obj. číslo bez loga Hettich s logem Hettich Typ misky X mm Obj. číslo TH 52 / TH 53 68, TB 53 61,

31 Klipový miskový závěs s integrovaným tlumením sensys 8639i W90 pro slepý úhel, úhel otevření 95 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 0,3 0,5 0,6 0,8 1,1 1,4 1,9 2,6 3,4 4,3 5,2 6,1 7,0 7,9 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 3,0 3,8 4,7 5,5 6,4 7,3 4,5 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,2 2,9 3,6 4,5 5,3 6,2 7,0 5 0,3 0,4 0,6 0,8 1,0 1,3 1,6 2,1 2,7 3,4 4,2 5,0 5,9 6,7 6 0,3 0,4 0,6 0,8 1,0 1,2 1,6 1,9 2,4 3,1 3,8 4,6 5,4 6,3 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 52 ø35 5,5 52 ø35 5,5 ø10 45 ø35 9,5 ø Vrtání TH 52 Vrtání TH 53 Vrtání TB 53 Příklad montáže Výpočet distance distance = 4 mm - odskok dveří odskok dveří Závěsy jsou přesně nastaveny z výrobního závodu. Případné úpravy odskoku dveří je možno provádět otáčením šroubu (A) vpravo/vlevo: odskok může být upraven o + 1 mm / - 2 mm. Další odskok dveří je možný při použití jinak zvolené montážní podložky. min. 85 mm mezera Zadní plocha dveří a desky rámu jsou v jedné rovině při použití montážní podložky s distancí 3 mm a při seřízení odskoku dveří o - 1 mm. vzdálenost misky - kóta * Součet vzdálenosti otvorů X, kóty a mezery musí být vždy 38,5 mm! X + vzdálenost misky - kóta + mezera = 38,5 X Výpočet vzdálenosti otvorů "X" Kóta Mezera mm mm 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 38,5 * 3 35,0 34,5 34,0 33,5 33,0 32,5 32,0 31,5 3,5 34,5 34,0 33,5 33,0 32,5 32,0 31,5 31,0 4 34,0 33,5 33,0 32,5 32,0 31,5 31,0 30,5 4,5 33,5 33,0 32,5 32,0 31,5 31,0 30,5 30,0 5 33,0 32,5 32,0 31,5 31,0 30,5 30,0 29,5 5,5 32,5 32,0 31,5 31,0 30,5 30,0 29,5 29,0 6 32,0 31,5 31,0 30,5 30,0 29,5 29,0 28,5 Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 31

32 Klipový miskový závěs s integrovaným tlumením sensys 8639i W90 FIX pro slepý úhel, úhel otevření 95 W Závěs s klipovou technikou Beznářaďová montáž misky Pro tloušťky dveří mm Průměr misky 35 mm S pružinou Integrované seřízení odskoku dveří + 1 mm / 2 mm Integrované seřízení mezery + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska závěsu: zinkový odlitek poniklovaný Kloub: ocel niklovaná Typ misky Miska TH 55 FIX bez nářadí s čepy Miska TB 55 FIX bez nářadí s čepy Typ závěsu Druh naložení vložené Položka/Obj. číslo 8639i W90 - TH 55 FIX 8639i W90 - TB 55 FIX Krytka ramínka závěsu Verze Obj. číslo bez loga Hettich s logem Hettich

33 Klipový miskový závěs s integrovaným tlumením sensys 8639i W90 FIX pro slepý úhel, úhel otevření 95 Kóta Tloušťka dveří mm mm Minimální mezera dveří vzít v úvahu při výpočtu distance Tabulkové hodnoty jsou platné pro s poloměrem zaoblení hrany 0 mm 3 0,3 0,5 0,6 0,8 1,1 1,4 1,9 2,6 3,4 4,3 5,2 6,1 7,0 7,9 4 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,3 3,0 3,8 4,7 5,5 6,4 7,3 4,5 0,3 0,5 0,6 0,8 1,0 1,3 1,7 2,2 2,9 3,6 4,5 5,3 6,2 7,0 5 0,3 0,4 0,6 0,8 1,0 1,3 1,6 2,1 2,7 3,4 4,2 5,0 5,9 6,7 6 0,3 0,4 0,6 0,8 1,0 1,2 1,6 1,9 2,4 3,1 3,8 4,6 5,4 6,3 U tloušťky dveří např. 22 mm se sraženými hranami se minimální mezera zmenšuje: Poloměr 1 mm: tabulkové hodnoty - 0,4 mm Poloměr 3 mm: tabulkové hodnoty - 1,0 mm 52 ø35 5,5 ø10 45 ø35 9,5 ø Vrtání TH 55 FIX 6 Vrtání TB 55 FIX 13 Příklad montáže Výpočet distance distance = 4 mm - odskok dveří odskok dveří Závěsy jsou přesně nastaveny z výrobního závodu. Případné úpravy odskoku dveří je možno provádět otáčením šroubu (A) vpravo/vlevo: odskok může být upraven o + 1 mm / - 2 mm. Další odskok dveří je možný při použití jinak zvolené montážní podložky. min. 85 mm mezera Zadní plocha dveří a desky rámu jsou v jedné rovině při použití montážní podložky s distancí 3 mm a při seřízení odskoku dveří o - 1 mm. vzdálenost misky - kóta * Součet vzdálenosti otvorů X, kóty a mezery musí být vždy 38,5 mm! X + vzdálenost misky - kóta + mezera = 38,5 X Výpočet vzdálenosti otvorů "X" Kóta Mezera mm mm 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 38,5 * 3 35,0 34,5 34,0 33,5 33,0 32,5 32,0 31,5 3,5 34,5 34,0 33,5 33,0 32,5 32,0 31,5 31,0 4 34,0 33,5 33,0 32,5 32,0 31,5 31,0 30,5 4,5 33,5 33,0 32,5 32,0 31,5 31,0 30,5 30,0 5 33,0 32,5 32,0 31,5 31,0 30,5 30,0 29,5 5,5 32,5 32,0 31,5 31,0 30,5 30,0 29,5 29,0 6 32,0 31,5 31,0 30,5 30,0 29,5 29,0 28,5 Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 33

34 Klipový miskový závěs s integrovaným tlumením sensys 8638i Alu pro dvířka s hliníkovým rámem, úhel otevření 95 Hliníkový rám 95 Závěs s klipovou technikou Pro hliníkový rámový profil 19 mm S pružinou Integrované seřízení naložení ± 2 mm Integrované seřízení hloubky + 3 mm / 2 mm Výškové seřízení pomocí montážní podložky Miska závěsu: zinkový odlitek poniklovaný Kloub: ocel niklovaná Včetně 2 šroubů pro upevnění misky závěsu Typ misky Miska Alu T32 k našroubování Typ závěsu Druh naložení naložené Položka/Obj. číslo 8638i - Alu T polonaložené 8638i - Alu T vložené 8638i - Alu T Krytka ramínka závěsu Verze Obj. číslo bez loga Hettich s logem Hettich Šrouby pro upevnění misky ø 3,5 x 9,5 mm DIN 7982 Obj. číslo

35 Klipový miskový závěs s integrovaným tlumením sensys 8638i Alu pro dvířka s hliníkovým rámem, úhel otevření 95 Montáž: Frézování: 16,5 +0,2 15,5 ø7 7 15,5 Výška závěsu H, přesah dveří T při distanci 0 mm H 72 Šrouby T Naložené Minimální mezera pro tento profil je 1,6 mm (3,2 mm pro polonaložené ). Naložení při distanci 0 mm = 17 mm Naložení mm Distance 5,0 4,0 3,0 2,0 1,0 0 D mm max. 2,5 Druh naložení H T 19 mm mm naložené 25,0 8,0 polonaložené 31,0 17,5 vložené 38,0 24,5 naložení A mezera F Polonaložené Seřízení naložení ± 2,0 mm Naložení mm Distance 7,5 6,5 5,5 4,5 3,5 2,5 D mm naložení A 2 x mezera F Seřízení naložení ± 2,0 mm Vložené Mezera mm 1, Distance 2,1 2,5 3,5 4,5 5,5 D mm mezera F Seřízení mezery ± 2,0 mm Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 35

36 Montážní podložka sensys Mnohostranně kompatibilní Výhoda kompatibility Montážní podložky sensys lze používat také se všemi klipovými závěsy Intermat. Výhoda pro výrobce nábytku: úspora nákladů díky zjednodušení výrobního procesu. Všechny korpusy nábytku různých produktových řad a cenových kategorií lze osazovat stejnými montážními podložkami. Pro výrobce nábytku to znamená výrazně větší flexibilitu. S novou montážní podložkou si může v souladu s požadavky zákazníka a s ohledem na cenovou úroveň projektu vybírat mezi závěsy bez tlumení, závěsy s přídavným tlumením a závěsy s integrovaným tlumením. V případě potřeby lze hodnotu nábytku rychle a snadno zvýšit použitím jiných závěsů. Nábytek se závěsy sensys lze navíc doplňovat všemi typy závěsů Intermat. 36

37 sensys s integrovaným tlumením Silent System Intermat s přídavným tlumením Silent System Intermat bez tlumení Technik für Möbel 37

38 Klipový miskový závěs Intermat 9956 Úhel otevření Závěs s klipovou technikou Klipový tlumič Silent System se objednává separátně, viz níže Tloušt ka dveří od 15 mm Průměr misky 35 mm S pružinou Optimální (vlasová) mezera Dveře nezasahují do světlosti korpusu, takže vnitřní prostor je volný pro výsuvné prvky Úhel otevření lze omezit plynule až na 130 (seřizovací šroub viz níže) Integrované seřízení naložení + 1 mm / 2,5 mm Integrované seřízení hloubky ± 2 mm Výškové seřízení pomocí montážní podložky Miska a ramínko závěsu: ocel niklovaná Typ misky Miska TH 52 k našroubování Miska TH 53 k zalisování Miska TB 53 k zalisování Typ závěsu Druh naložení Položka/Obj. číslo naložené 9956-TH TH TB /100 polonaložené 9956-TH TH TB /100 Úhel otevření 165 lze plynule omezit až do 130 pomocí seřizovacího šroubu M5 x 11,6 mm. Tlumič Silent System pro klipovou montáž na ramínko závěsu pro Intermat 9956 TH 52/53 a TB 53 Pro použití s naloženými a polonaloženými dvířky Tlumení lze plynule regulovat pomocí seřizovacího kolečka Montáž a demontáž bez použití nářadí Snadná montáž Pro 2 závěsy stačí 1 tlumič Obj. číslo /100 Seřizovací šroub M5 x11,6 mm Obj. číslo

39 Klipový miskový závěs Intermat 9956 Úhel otevření 165 Kóta Tloušťka dveří mm mm Minimální mezera pro , ,5 Žádný přesah dveří T do světlosti korpusu při distanci 0 mm a vzdálenosti misky 3 mm, volný vnitřní prostor pro výsuvy H 66,5 / 82,5* T ø35 5,5 ø35 5,5 ø ø , ,8 11 Vrtání TH 52 Vrtání TH 53 Vrtání TB 53 9,5 ø8 11,8 Druh naložení H T mm mm naložené 58,5/66,5* -0,8 polonaložené 68,0/75,5* 8,7 *s tlumičem naložení mezera Kóta Naložení mm mm Distance D mm 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 vzdálenost misky - kóta Seřízení naložení + 1 mm / 2,5 mm naložení Kóta Naložení mm mm Distance D mm 3 6,0 5,0 4,0 3,0 2,0 1,0 0,0 4 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 4,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 5 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 6 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 2 x mezera vzdálenost misky - kóta Seřízení naložení + 1 mm / 2,5 mm Kóta mm Mezera 1 mm mezera tloušťka dveří Distance D mm 3 8,0 4 9,0 4,5 9,5 5 10,0 6 11,0 Vzdálenost řady otvorů u vložených dveří = 37 mm + tloušťka dveří + 1 mm vzdálenost misky - kóta Seřízení mezery + 2,5 mm / 1 mm Pro vložené : polonaložený závěs ve spojení s montážní podložkou Systém 9000, distance 8 mm. Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 39

40 Klipový miskový závěs Intermat 9956 FIX Úhel otevření Závěs s klipovou technikou Beznářaďová montáž misky Klipový tlumič Silent System se objednává separátně, viz níže Tloušt ka dveří od 15 mm Průměr misky 35 mm S pružinou Optimální (vlasová) mezera Dveře nezasahují do světlosti korpusu, takže vnitřní prostor je volný pro výsuvné prvky Úhel otevření lze omezit plynule až na 130 (seřizovací šroub viz níže) Integrované seřízení naložení + 1 mm / 2,5 mm Integrované seřízení hloubky ± 2 mm Výškové seřízení pomocí montážní podložky Miska a ramínko závěsu: ocel niklovaná Typ misky Miska TH 55 FIX bez nářadí s čepy Miska TB 55 FIX bez nářadí s čepy Typ závěsu Druh naložení Položka/Obj. číslo naložené TH 55 FIX TB 55 FIX /100 polonaložené TH 55 FIX TB 55 FIX /100 Úhel otevření 165 lze plynule omezit až do 130 pomocí seřizovacího šroubu M5 x 11,6 mm. Tlumič Silent System pro klipovou montáž na ramínko závěsu pro Intermat 9956 TH 55 FIX a TB 55 FIX Pro použití s naloženými a polonaloženými dvířky Tlumení lze plynule regulovat pomocí seřizovacího kolečka Montáž a demontáž bez použití nářadí Snadná montáž Pro 2 závěsy stačí 1 tlumič Obj. číslo /100 Seřizovací šroub M5 x11,6 mm Obj. číslo

41 Klipový miskový závěs Intermat 9956 FIX Úhel otevření 165 Kóta Tloušťka dveří mm mm Minimální mezera pro , ,5 Žádný přesah dveří T do světlosti korpusu při distanci 0 mm a vzdálenosti misky 3 mm, volný vnitřní prostor pro výsuvy H 66,5 / 82,5* Minimální mezera pro do tloušťky 19 mm je 0 mm. Doporučuje se zkušební montáž pro tloušt ky přes 19 mm (max. tloušt ka dveří je 25 mm). T ø35 5,5 52 ø ,8 Vrtání TH 55 FIX ø Vrtání TB 55 FIX 9,5 ø8 11,8 Druh naložení H T mm mm naložené 58,5/66,5* -0,8 polonaložené 68,0/75,5* 8,7 *s tlumičem naložení mezera Kóta Naložení mm mm Distance D mm 3 5,5 4,5 3,5 2,5 1,5 0,5 4 6,5 5,5 4,5 3,5 2,5 1,5 0,5 4,5 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 6 8,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 vzdálenost misky - kóta Seřízení naložení + 1 mm / 2,5 mm naložení Kóta Naložení mm mm Distance D mm 3 6,0 5,0 4,0 3,0 2,0 1,0 0,0 4 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 4,5 7,5 6,5 5,5 4,5 3,5 2,5 1,5 0,5 5 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 6 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 2 x mezera vzdálenost misky - kóta Seřízení naložení + 1 mm / 2,5 mm Kóta mm Mezera 1 mm mezera tloušťka dveří Distance D mm 3 8,0 4 9,0 4,5 9,5 5 10,0 6 11,0 Vzdálenost řady otvorů u vložených dveří = 37 mm + tloušťka dveří + 1 mm vzdálenost misky - kóta Seřízení mezery + 2,5 mm / 1 mm Pro vložené : polonaložený závěs ve spojení s montážní podložkou Systém 9000, distance 8 mm. Montážní podložky, viz strana Technické informace, viz strana Technik für Möbel 41

42 Montážní podložky Systém 8099 pro závěsy sensys a Intermat Položka Vrtání Distance Obj. číslo od hrany mm mm Montážní podložky k našroubování Rozteč otvorů 32 mm S oválnými otvory ø 5,4 mm pro výškové seřízení ± 3 mm Uchycení vruty se zápustnou hlavou ø 4,5 mm , , , , Patentované montážní podložky k našroubování Hettich Direkt Pro mezistěny s tloušťkou od 15 mm Rozteč otvorů 32 mm S předmontovanými vymezovacími čepy a asymetricky umístěnými speciálními vruty pro vrtání ø 5 x 7,5 mm Oválné otvory pro výškové seřízení ± 3 mm ø5 min. 15 7, ,0, , , , Montážní podložky k našroubování Tloušťka u od 15 mm Rozteč otvorů 32 mm Předmontované eurošrouby pro vrtání ø 5 x 12 mm Oválné otvory pro výškové seřízení ± 3 mm ø5 min , , , , Montážní podložky k našroubování Tloušťka u od 15 mm Rozteč otvorů 32 mm S předmontovanými speciálními vruty a plastovými pouzdry pro vrtání ø 5 x 12 mm Oválné otvory pro výškové seřízení ± 2,5 mm ø5 min , , , ,

43 Montážní podložky Systém 8099 pro závěsy sensys a Intermat s excentrickým seřízením výšky Položka Vrtání Distance Obj. číslo od hrany mm mm Montážní podložka Hettich Top pro korpusu Tloušťka u od 15 mm Rozteč otvorů 32 mm S předmontovanými speciálními vruty a plastovými pouzdry pro vrtání ø 5 x 12 mm Excentrické seřízení výšky ± 2 mm ø5 min , , , , Patentovaná montážní podložka k našroubování Hettich Direkt Top pro y a mezistěny Tloušťka u od 15 mm Rozteč otvorů 32 mm S předmontovanými vymezovacími čepy a asymetricky umístěnými speciálními vruty pro vrtání ø 5 x 7,5 mm Excentrické seřízení výšky ± 2 mm ø5 min. 15 7, ,0, , , , Montážní podložka Hettich Top pro korpusu Tloušťka u od 15 mm Rozteč otvorů 32 mm S předmontovanými vruty Excentrické seřízení výšky ± 2 mm min , , , , Montážní podložka k našroubování Hettich Top pro mezistěny Tloušťka u od 15 mm Rozteč otvorů 32 mm Předmontované eurošrouby pro vrtání ø 5 x 12 mm Excentrické seřízení výšky ± 2 mm ø5 min , , , , Technik für Möbel 43

44 Přehled sortimentu klipových závěsů Intermat i i Info Intermat 9943 / 9943 FIX Intermat 9944 / 9944 FIX Intermat 9956 / 9956 FIX Úhel otevření 110 Úhel otevření 125 Úhel otevření Intermat 9936 / 9936 FIX Intermat 9935 Intermat 9936 W20 / 9936 W20 FIX Intermat 9936 W30 / 9936 W30 FIX Úhel otevření 95 pro profilová dvířka do 32 mm Úhel otevření 95 pro profilová dvířka do 43 mm Úhel otevření 95 pro korpusový úhel 20 Úhel otevření 95 pro korpusový úhel Intermat 9936 W45 / 9936 W45 FIX Intermat 9936 W90 / 9936 W90 FIX Intermat 9944 W -30 / 9944 W -30 FIX Intermat 9944 W -45 / 9944 W -45 FIX Úhel otevření 95 pro korpusový úhel 45 Úhel otevření 95 pro slepý úhel 90 Úhel otevření 125 pro záporný korpusový úhel - 30 Úhel otevření 125 pro záporný korpusový úhel Intermat 9924 Úhel otevření 95 pro menší, s úzkým rámem a s hliníkovým rámem Intermat 9904 Úhel otevření 95 pro skleněné Intermat 9924 W30 Úhel otevření 95 pro rámové s korpusovým úhlem Intermat 9904 W30 Úhel otevření 95 pro skleněné s korpusovým úhlem

45 i Přehled sortimentu klipových závěsů Intermat Intermat 9924 W45 Intermat 9904 W45 Intermat 9936 Alu Silent System Intermat 9944 Alu Úhel otevření 95 pro rámové s korpusovým úhlem Úhel otevření 95 pro skleněné s korpusovým úhlem Úhel otevření 95 pro s hliníkovým rámem Úhel otevření 125 pro s hliníkovým rámem Intermat 9930 / 9930 FIX Intermat 9945 Intermat Konsul 5 Intermat řešení Úhel otevření 50 /65 pro skládané rohové skřínky Úhel otevření 95 pro seřízení naložení dveří 12 mm Úhel otevření 180 pro s polodrážkou pro korpusové úhly od 40 do Silent System Tlumiče pro závěsy Intermat Push-To-Open Systém pro otvírání nábytkových dvířek bez úchytek Detaily viz katalog "Technika pro nábytek" Vedle tištěné verze je celý obsah katalogu k disposici také na internetu. Řada užitečných funkcí Vám poskytuje podporu při návrhu, konstrukci a výrobě nábytku: Katalog k prolistování s vyhledávací funkcí, zobrazením cen a možností objednávky online Katalog ke stažení Aktuální informace a novinky Odpovědi na často kladené otázky Platforma pro další vzdělávání a výměnu zkušeností Nabídky školení Technik für Möbel 45
