Přehled programu Skupina 2

Transkript

1 Přehled programu Skupina Konstrukční princip Systém Vrtací a lisovací stroje Blue Max i Přehled sortimentu Montážní pomůcky, vrtací přípravky a označovací šablony i Přehled sortimentu Vrtáky a bity i Přehled sortimentu Přehled programu Skupina

2 Konstrukční princip Systém Mezinárodní standard pro konstrukci nábytku Zohledňuje komponenty řady otvorů a kování a slučuje je do jedné konstrukční jednotky Šetří čas a náklady při přípravě výroby, výrobě a montáži Ideální pro výrobní procesy s CNC, vrtacími stroji a vrtacími přípravky Konstrukční princip Systém Rozteč otvorů: mm Montážní otvor průměru: 5 mm Vzdálenost řady otvorů od přední hrany korpusu: 37 mm (těsnění, tlumiče dorazu atd. na přední hraně korpusu je nutno odpovídajícím způsobem zohlednit) Vzájemná osová rozteč svislých řad otvorů: násobek Výhody: - Stejná vzdálenost prvního a posledního otvoru řady od horní a dolní hrany boku - Vzdálenost od zadní hrany boku k zadní řadě otvorů rovněž 37 mm ø5 N x 37 jednotky desítky Konstrukční princip Systém

3 Konstrukční princip Systém Do řady otvorů dle Systému se montují nejrůznější kování: Excentrická spojovací kování Rastex Excentrická spojovací kování VB Spojovací šrouby Spojky zad Spojovací úhelník Výsuvy Quadro Rolničkové výsuvy Kování pro kancelářské skříně Závěsy Intermat/Ecomat, Slide-on a Minimat Sklopná kování! Soklová nožička Podpěrky polic Nosiče šatních tyčí Také úchytky se montují v rozteči mm Konstrukční princip Systém 2.1.1

4 Konstrukční princip Systém Příklad Uspořádání řad otvorů a spojovacího kování Při konstrukci nábytku je nutno dbát rozměrů uvedených v katalogu u jednotlivých druhů kování (vzdálenost osy kolíku od vnitřní plochy dna). Např. spojovací kování VB 20: Vrtání = 9,5 mm 37 9,5 19 ø10 ø30 9, ,5 9,5 Osazení dveří A = vzdálenost středu misky závěsu od horní hrany dveří B = vzdálenost osy kolíku od horní hrany boku F = mezera X = násobek mm F F 37 B Vzorec pro výpočet vzdálenosti závěsu: A = B + X , = 89,5 mm Požadovanou mezeru dveří F je nutno odečíst. Požadovaný přesah dveří F je nutno přičíst. A 5 X Konstrukční princip Systém

5 Konstrukční princip Systém Příklad Konstrukce boku korpusu X a Y = násobek mm B = vzdálenost osy otvoru od horní nebo dolní hrany boků po střed kolíku, např. pro tl. materiálu 19 mm: B = 9,5 mm B 9,5 9,5 19 Výpočet boku korpusu: Výška = X + (2 x B) Šířka = Y + (2 x 37 mm) X výška B 9, ,5 podložka 37 Y 37 B podložka hloubka 9,5 Příklad: Požadovaná výška asi 2000 mm Požadovaná hloubka asi 600 mm Spojovací kování VB 20 pro tloušťku 19 mm Výhody pro výrobce: Není potřeba rozlišovat mezi levým a pravým bokem skříně, protože vrtání je totožné. jednotky desítky X = (2 x 9,5) = 2003 mm Pro rozměr X se zvolí dle rastrovací tabulky Výška skříně je proto (2 x 9,5) = 2003 mm. Y = (2 x 37) = 586 mm Pro rozměr Y (600-2 x 37) se zvolí dle rastrovací tabulky 512 mm. Hloubka skříně je proto (2 x 37) = 586 mm. Konstrukční princip Systém 2.1.3

6 Vrtací a lisovací stroje Blue Max Blue Max nabízí správné řešení Blue Max mini Základní funkce Pro použití v dílně i na montáži Blue Max Modular Funkce v 5 úrovních vybavení Pro precizní práci v dílně Detaily vybavení viz str Vrtací a lisovací stroje Blue Max

7 Vrtací a lisovací stroje Blue Max na internetu Přejete si více informací o strojích Blue Max? Na internetu najdete: Montážní návody Videa o obsluze strojů Blue Max Tipy, triky a odpovědi na často kladené otázky Praktické výrobní postupy pro skříně, s výkresy dílců a kusovníky v pdf ke stažení a jako data pro import do CAD Selection Professional (lze individuálně upravit) Nabídky školení a mnoho dalších informací Vrtací a lisovací stroje Blue Max 2.2.1

8 Přehled funkcí Modulární vrtací a lisovací stroje Blue Max Blue Max Modular vždy správné řešení Nastavení hloubky až 550 mm usnadňuje opracování velkých dílců Výměnné vrtací hlavy umožňují přizpůsobení stroje potřebám a zkracují seřizovací časy. Pro rychlé kompletní opracování dílců. Závěsy: vrtání a zalisování Montážní podložky: vrtání a zalisování Spojovací kování: vrtání a zalisování Výsuvů: vrtání Řady otvorů v Systém : vrtání Pásový pohon pro řady otvorů s individuálně nastavitelnými dorazy pro variabilní řady otvorů Přesné stranové seřízení o 2250 mm lze provést rychle otáčením kliky. Dílec se nemusí pohybovat! Vrtací a lisovací stroje Blue Max

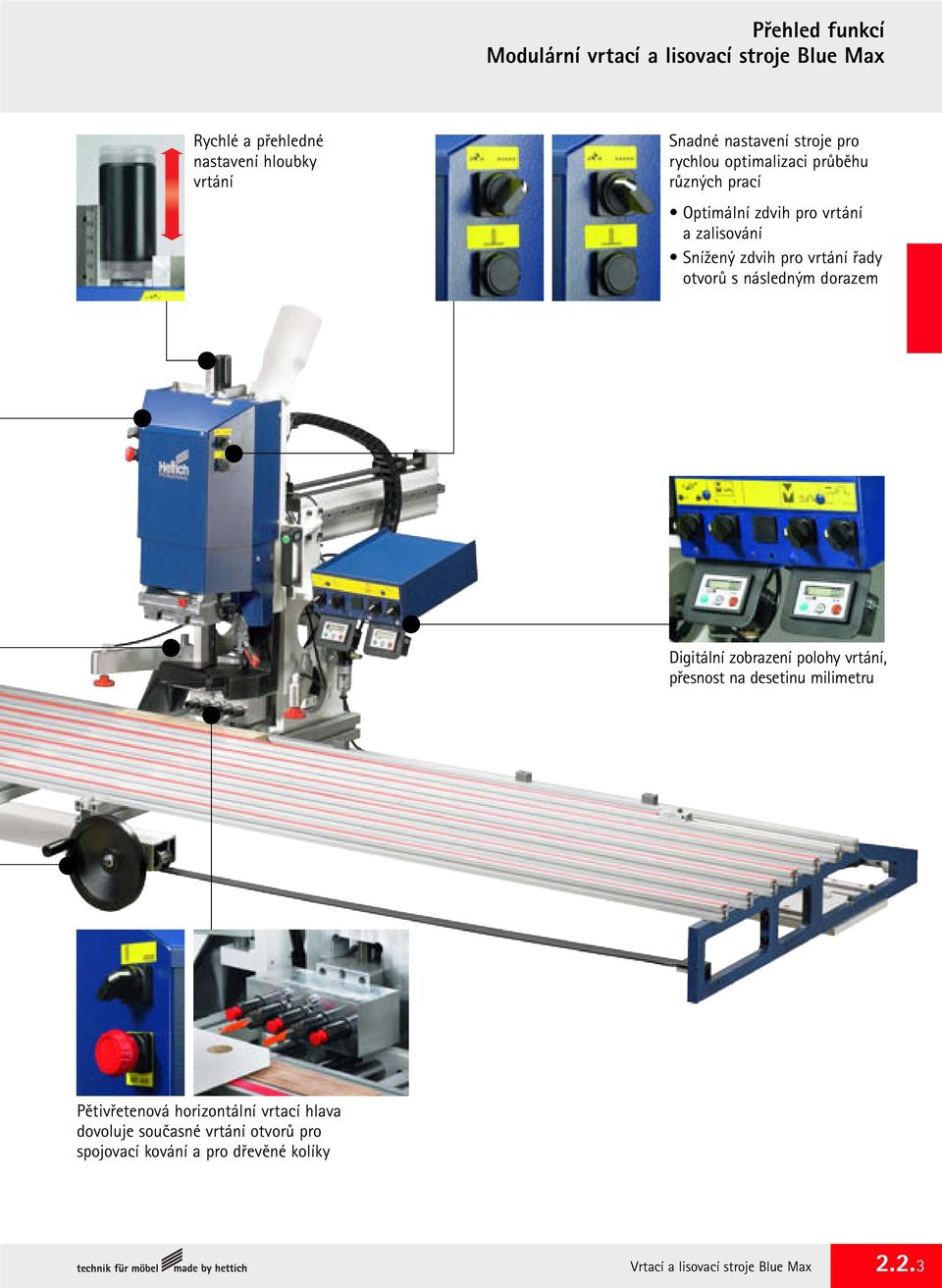

9 Přehled funkcí Modulární vrtací a lisovací stroje Blue Max Rychlé a přehledné nastavení hloubky vrtání Snadné nastavení stroje pro rychlou optimalizaci průběhu různých prací Optimální zdvih pro vrtání a zalisování Snížený zdvih pro vrtání řady otvorů s následným dorazem Digitální zobrazení polohy vrtání, přesnost na desetinu milimetru Pětivřetenová horizontální vrtací hlava dovoluje současné vrtání otvorů pro spojovací kování a pro dřevěné kolíky Vrtací a lisovací stroje Blue Max 2.2.3

10 Přehled sortimentu a technické porovnání Vrtací a lisovací stroje Blue Max i Blue Max Modular Professional Advanced Plus Advanced Basic Plus Basic Strana č ! 100 Svislé vrtání Výkon motoru 1,6 kw 400 V/50 Hz/3 fázový Připojení na odsávání, průměr mm Mechanismus pro výměnnou hlavu, pro použití různých vrtacích hlav Použití s vrtacími hlavami pro závěsy, spojovací kování a řady otvorů, až 3 vřetena, otočné o 90 Použití s vrtacími hlavami pro řady otvorů, až 19 vřeten Použití s vrtacími hlavami pro řady otvorů, až 19 vřeten, otočné o 90 Pracovní stůl Rozměry mm 560 x x x x x 800 Pneumatické přítlačné patky Hliníkové pravítko se stupnicí v milimetrech a v palcích Seřízení do stran Stranové seřízení 2250 mm, posuvný suport LCD-displej "stranová poloha" Pneumatický pásový pohon pro automatický pohyb do stran Seřízení hloubky Seřízení hloubky 90 mm Seřízení hloubky 550 mm LCD-displej "poloha hloubky" Horizontální vrtání Horizontální vrtací hlava pro vrtání otvorů do hrany dílce, 5 vřeten, s rychloupínacími pouzdry, výkon motoru 0,75 kw přídavné vybavení přídavné vybavení přídavné vybavení přídavné vybavení Připojení na odsávání, průměr 100 mm přídavné vybavení přídavné vybavení přídavné vybavení přídavné vybavení Blue Max mini Praktický, malý a přenosný pro mobilní použití = včetně = nelze Vrtací a lisovací stroje Blue Max

11 Blue Max Modular Professional vrtací a lisovací stroj s pásovým pohonem a horizontální vrtací hlavou Zvláštnosti této varianty Pro výměnné vrtací hlavy Jednoduché seřízení stroje Pneumatické přítlačné patky Přestavení hloubky 550 mm s LCD-displejem Stranové seřízení 2250 mm s LCD-displejem Pneumatický pásový pohon pro automatický pohyb do stran = pro ještě efektivnější práci 5-vřetenová horizontální vrtací hlava pro vrtání otvorů do hrany dílce! Položka s horizontální vrtací jednotky bez horizontální vrtací jednotky Pneumatický pásový pohon Horizontální vrtací jednotky Objednává se zvlášť Vrtací hlava a volitelné příslušenství viz stránky Vrtací a lisovací stroje Blue Max 2.2.5

12 Blue Max Modular Advanced Plus vrtací a lisovací stroj se stranovým a hloubkovým seřízením Seřízení hloubky Zvláštnosti této varianty Pro výměnné vrtací hlavy Jednoduché seřízení stroje Pneumatické přítlačné patky Stranové seřízení 2250 mm s LCD-displejem "Plus" 550 mm seřízení hloubky s LCD-displejem pro přesné polohování Mnohostranné možnosti seřízení pro kompletní opracování dílců Objednává se zvlášť Vrtací hlava a volitelné příslušenství viz stránky Vrtací a lisovací stroje Blue Max

13 Blue Max Modular Advanced vrtací a lisovací stroj se stranovým seřízením Seřízení do stran Zvláštnosti této varianty Pro výměnné vrtací hlavy Jednoduché seřízení stroje Pneumatické přítlačné patky Velký pracovní stůl a stranové seřízení vrtací a lisovací jednotky o 2250 mm: s dílcem se už téměř nemusí hýbat Otočný individuálně nastavitelný profil s pevnými dorazy pro 4 různá základní nastavení LCD-displej pro přesné polohování při vrtání Objednává se zvlášť Vrtací hlava a volitelné příslušenství viz stránky Vrtací a lisovací stroje Blue Max 2.2.7

14 Blue Max Modular Basic Plus vrtací a lisovací stroj pro výměnné vrtací hlavy se seřízením hloubky Seřízení hloubky Zvláštnosti této varianty Pro výměnné vrtací hlavy Jednoduché seřízení stroje Pneumatické přítlačné patky "Plus" 550 mm seřízení hloubky s LCD-displejem pro přesné polohování Přídavné možnosti seřízení pro opracování dílců Objednává se zvlášť Vrtací hlava a volitelné příslušenství viz stránky Vrtací a lisovací stroje Blue Max

15 Blue Max Modular Basic vrtací a lisovací stroj pro výměnné vrtací hlavy Výměnná vrtací hlava Výměnné vrtací hlavy zkracují seřizovací časy: místo časově náročné a nepohodlné výměny vrtáků se jednoduše vymění celá vrtací hlava Snadné nastavení stroje pro optimální průběh práce Pneumatické přítlačné patky Objednává se zvlášť Vrtací hlava a volitelné příslušenství viz stránky Vrtací a lisovací stroje Blue Max 2.2.9

16 Výměnné vrtací hlavy pro Blue Max Modular Výměnná vrtací hlava pro řadu otvorů Systém Pro vrtání řady otvorů a pro otvory napříč dílcem Vhodná pro vybavení následnými dorazy! Počet vřeten 9 bez rychloupínací pouzdro bez rychloupínací pouzdro s rychloupínací pouzdro s rychloupínací pouzdro vřeten R L R L R L R L R! 8 x = vřeten R L R L R L R L R 18 x = 576! Následný doraz Pro výměnnou vrtací hlavu Blue Max Modular s 9 nebo 19 vřeteny sada Objednává se zvlášť Vrtáky viz strana Vrtací a lisovací stroje Blue Max

17 Výměnná vrtací hlava pro Blue Max Modular Professional s pásovým pohonem Výměnná vrtací hlava pro řadu otvorů Systém s 5 vřeteny Pro automatické vrtání řady otvorů Opracování s pneumatickým pásovým pohonem pro automatický pohyb do stran Artikel Bestell-Nr. VE bez rychloupínací pouzdro s rychloupínací pouzdro ! R L 4 x = 128 R L R! Horizontální vrtací hlava s 5 vřeteny S výměnými rychloupínacími pouzdry Pro vrtání otvorů pro kolíky do hrany R L 4 x = 128 R L R! Vrtací a lisovací stroje Blue Max

18 Výměnné vrtací hlavy pro Blue Max Modular Výměnná vrtací hlava pro závěsy Pro závěsy s miskou T43, např. série Intermat, Ecomat a Slide-on (výměnná vrtací hlava pro závěsy s jinou miskou na vyžádání) Připravená pro montáž lisovacího třmenu! Položka bez rychloupínací pouzdro s rychloupínací pouzdro C L R L 5,5 52 Výměnná vrtací hlava pro řadu otvorů Systém se 4 vřeteny S rychloupínacími pouzdry pro rychlou výměnu Např. pro zpracování spojovacího kování VB, lineárních montážních podložek InLine pro závěsy, příchytek čela MultiTech,... Připravená pro montáž lisovacího třmenu L R L Náhradní rychloupínací pouzdro Zátka vřetene Pro rychloupínací pouzdro Červený plast Vrtací a lisovací stroje Blue Max

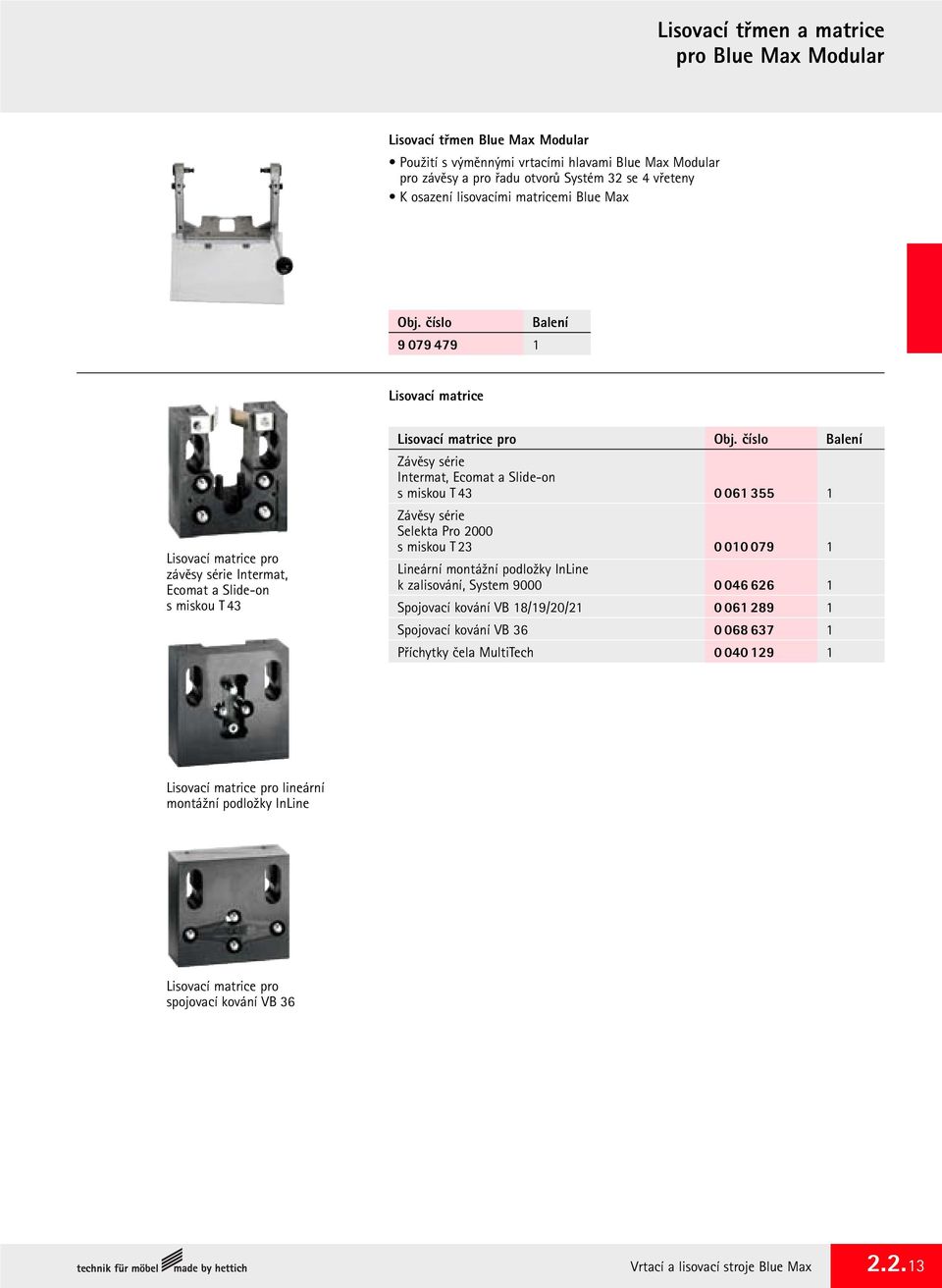

19 Lisovací třmen a matrice pro Blue Max Modular Lisovací třmen Blue Max Modular Použití s výměnnými vrtacími hlavami Blue Max Modular pro závěsy a pro řadu otvorů Systém se 4 vřeteny K osazení lisovacími matricemi Blue Max Lisovací matrice Lisovací matrice pro závěsy série Intermat, Ecomat a Slide-on s miskou T 43 Lisovací matrice pro Závěsy série Intermat, Ecomat a Slide-on s miskou T Závěsy série Selekta Pro 2000 s miskou T Lineární montážní podložky InLine k zalisování, System Spojovací kování VB 18/19/20/ Spojovací kování VB Příchytky čela MultiTech Lisovací matrice pro lineární montážní podložky InLine Lisovací matrice pro spojovací kování VB 36 Vrtací a lisovací stroje Blue Max

20 Prodloužení stolu a dorazy pro Blue Max Modular Prodloužení stolu 2 metry lze použít vpravo i vlevo Položka Pravítko se stupnicí Prodloužení stolu bez stupnice Plastový profil, červená Středový doraz Blue Max Modular Levý a pravý doraz individuálně polohovatelný díky nezávislému závitu Kyvný doraz Použitelný vpravo/vlevo Sklopný doraz pro pravítko Položka pravý levý Laser Blue Max Modular Pro přesné polohování dílců s vyznačenými otvory Jednoduchá montáž, napájení z baterií (1 x AA, 1,5V nebo akumulátor 1,2V) Vrtací a lisovací stroje Blue Max

21 Vrtáky s upínáním pro Blue Max Modular Pravý a levý = lze použít oboustranně! Vynikající životnost, podobná jako u diamantových vrtáků Velká zóna pro ostření Délka 57,5 mm Průměr dříku 10 mm Průměr mm 8, , , , , Pro vrtání otvorů na pouzdra Průměr 8 mm Délka 50 mm Pravý Průměr dříku 10 mm Pravý a levý Barevně označený směr otáčení: pravý = černý, levý = oranžový Délka 57 mm Průměr dříku 10 mm Pro horizontální vrtací jednotky Průměr 8 mm Délka 70 mm Pravý nebo levý Barevně označený směr otáčení: pravý = černý, levý = oranžový Průměr dříku 10 mm pravý levý Průměr mm pravý levý 40, , ,0 (bez vodicí špičky) , , , , , , , , , , , , , , , , , , , Sada vrtáků pro VB 36 obsahuje: 1x ø 20 mm pravý, 1x ø 10 mm levý sada Sada vrtáků pro VB 18/19/20/21 obsahuje: 1x ø 30 mm pravý, 1x ø 10 mm levý sada Zátka vřetene Zátka vřetene pro rychloupínací pouzdra Vrtací a lisovací stroje Blue Max

22 Blue Max mini vrtací a lisovací stroj Blue Max mini Praktický, malý a přenosný pro mobilní použití Lze použít pro: Závěsy Montážní podložky Spojovací kování Kolíky Pneumatický zdvih (nebo alternativně s ruční pákou) Výkon motoru 0,75 kw Pravítko se 2 kyvnými dorazy 6-vřetenová vrtací hlava Pracovní stůl 400 x 800 mm 5,5 L L L R L 20 Volitelná výbava: přítlačné patky, lisovací třmen a spouštěcí pedál 52 L Vrtací a lisovací stroje Blue Max

23 Blue Max mini vrtací a lisovací stroj Blue Max mini Typ 3 Pneumatický zdvih Napájení 400 V/50 Hz/3 fáze V/50 Hz/3 fáze V/50 Hz/1 fáze Blue Max mini Typ 3 Pneumatický zdvih Přítlačná patka Lisovací třmen Spouštěcí pedál Napájení 400 V/50 Hz/3 fáze Blue Max mini Typ 2/6 Páka Sada obsahuje: 1 Blue Max mini Typ 2/6 1 sada vrtáků 1 x ø 35 mm pravý 2 x ø 10 mm levý Napájení 230 V/50 Hz/1 fáze sada Objednává se zvlášť Vrtací špičky a volitelné příslušenství viz stránky Vrtací a lisovací stroje Blue Max

24 Příslušenství pro vrtací a lisovací stroj Blue Max mini Prodlužovací pravítko Se stupnicí Použitelné vpravo/vlevo Délka mm rychloupínací páky pro přestavení pravítka sada Pneumatické přítlačné patky Vrtací a lisovací stroje Blue Max

25 Příslušenství pro vrtací a lisovací stroj Blue Max mini Sada pevných dorazů Pro fixní pozice pravítka sada Kyvný doraz Použitelné vpravo/vlevo Sklopný doraz pro pravítko Položka pravý levý Systémový kyvný doraz Maxi Stop Mnohostranné použití! Práce s "Maxi Stop" na příkladě příchytky čela MultiTech Modrý doraz: MultiTech výška 86 Zelený doraz: MultiTech výška 118 Žlutý doraz: MultiTech výška 150 Červený doraz: MultiTech výška 214 Vrtací a lisovací stroje Blue Max

26 Příslušenství pro vrtací a lisovací stroj Blue Max mini Lisovací třmen Blue Max mini Pro použití s Blue Max mini Typ 3 Položka Lisovací třmen pro Blue Max mini Typ 3, bez matrice Lisovací matrice Lisovací matrice pro závěsy série Intermat, Ecomat a Slide-on s miskou T 43 Lisovací matrice pro Závěsy série Intermat, Ecomat a Slide-on s miskou T Závěsy série Selekta Pro 2000 s miskou T Lineární montážní podložky InLine k zalisování, System Spojovací kování VB 18/19/20/ Spojovací kování VB Lisovací matrice pro lineární montážní podložky InLine Vrtací a lisovací stroje Blue Max

27 Příslušenství pro vrtací a lisovací stroj Blue Max mini Pravý a levý = lze použít oboustranně! Vynikající životnost, podobná jako u diamantových vrtáků Velká zóna pro ostření Délka 57,5 mm Průměr dříku 10 mm Průměr mm 8, , , , , Pro vrtání otvorů na pouzdra Průměr 8 mm Délka 50 mm Pravý Průměr dříku 10 mm Pravý a levý Barevně označený směr otáčení: pravý = černý, levý = oranžový Délka 57 mm Průměr dříku 10 mm Zátka vřetene Průměr mm pravý levý 40, , ,0 (bez vodicí špičky) , , , , , , , , , , , , , , , , , , , Sada vrtáků pro Blue Max mini s 6-vřetenovou vrtací hlavou, obsahuje: 1x ø 35 mm pravý, 2x ø 10 mm levý, 2x ø 5 mm sada Sada vrtáků pro VB 36 obsahuje: 1x ø 20 mm pravý, 1x ø 10 mm levý sada Sada vrtáků pro VB 18/19/20/21 obsahuje: 1x ø 30 mm pravý, 1x ø 10 mm levý sada Vrtací a lisovací stroje Blue Max

28 Přehled sortimentu a technické porovnání Vrtací šablony a montážní přípravky i Montážní pomůcky pro zásuvky InnoFit Pro InnoFit N InnoFit Start MultiFit Pro Strana č Krátký popis Stacionární montážní Stacionární montážní Přenosná montážní Stacionární montážní pomůcka pomůcka pomůcka pomůcka Hodí se pro montáž InnoTech InnoTech InnoTech MultiTech Zásuvek a zásuvek s relingem Zásuvek a zásuvek s relingem Zásuvek Zásuvek a zásuvek s relingem Efektivita cca 82 zásuvek/hod. cca 85 zásuvek/hod. cca 53 zásuvek/hod. cca 60 zásuvek/hod. Mnohostranně použitelné vrtací přípravky Accura Exakta MultiBlue Strana č Krátký popis Vrtací šablona Vrtací šablona Malá, mnohostranně s pravítkem a mnohostranně použitelnými vrtacími tělesy ve stavebnicovém systému s pravítkem a mnohostranně použitelnými vrtacími tělesy použitelná označovací šablona Hodí se pro montáž Kování v Systému Výsuvů Závěsů a montážních podložek Nábytkových úchytek Kování v Systému Spojovacího kování Rastex a VB Výsuvů Závěsů a montážních podložek Nábytkových úchytek Spojovacího kování Rastex a VB Výsuvů Závěsů a montážních podložek Vrtací šablony a montážní přípravky

29 i Přehled sortimentu a technické porovnání Vrtací šablony a montážní přípravky Vrtací přípravky a montážní pomůcky pro montáž čela zásuvky Practica Accura BlueJig FB Strana č Hodí se pro montáž Čel zásuvek Systema Top 2000 zásuvek na psací potřeby Příchytek čela a relingových tyčí pro InnoTech zásuvky MultiTech zásuvky Systema Top 2000 závěsné rámy a kancelářské zásuvky InnoTech zásuvky MultiTech zásuvky Vrtací přípravky a montážní pomůcky pro montáž závěsů Polohovací pomůcka Drill-Jig pro závěsy BlueJig pro závěsy Strana č Hodí se pro montáž Závěsů s Závěsů Závěsů Drill-Jig pro závěsy Přípravkem na závěsy Montážních podložek Montážních podložek Vrtací přípravky a montážní pomůcky pro montáž spojovacího kování Strana č. DrillJig VB BlueJig kolík Hodí se pro montáž Spojovacího kování VB Ocelových kolíků pro spojovací kování Rastex Dřevěných kolíků Vrtací přípravky a montážní pomůcky pro montáž úchytek a výsuvů Blue-Jig pro úchytky BlueJig Quadro EB 20 BlueJig FR/MultiTech Strana č Hodí se pro montáž Úchytek Výsuvů Quadro Rolničkových výsuvů FR pro dřevěné zásuvky Zásuvek MultiTech Vrtací šablony a montážní přípravky 2.3.1

30 Montážní pomůcka pro zásuvky InnoTech InnoFit Pro Pro montáž zásuvek InnoTech bez relingu i s relingem Rychlé nastavení díky pevným dorazům pro - zásuvky šířky 275 mm a 300 až 1200 mm s krokem po 50 mm - zásuvky hloubky 260, 300, 350, 420, 470, 520 a 620 mm - záda výšky 70, 144 a 176 mm Také pro zásuvky individuální šířky Solidní hliníková konstrukce Sestavení a seřízení Nastavení výšky zad Pomocí dorazů pro výšky zad 70, 144 a 176 mm Nastavení individuální šířky zásuvky Nastavení pravítka podle šířky dna Nastavení hloubky zásuvky Pevné dorazy pro jmenovité délky 260, 300, 350, 420, 470, 520 a 620 mm Nastavení pro standardní šířky zásuvky Pevné dorazy pro korpusové šířky 275 mm a 300 až 1200 mm s krokem po 50 mm Vrtací šablony a montážní přípravky

31 Montážní pomůcka pro zásuvky InnoTech InnoFit Pro Montážní návod 1. Vložit dno do montážní pomůcky, vnitřní plochou dolů 2. Vložit boky do montážní pomůcky 3. Zasadit záda do příchytek v bočnicích zásuvky 4. Stáhnout boky a záda 5. Upnout boky 6. Přišroubovat nebo zarazit sponky. Hotovo! Raznice Pro montáž zásuvek InnoTech Vrtací šablony a montážní přípravky 2.3.3

32 Montážní pomůcka pro zásuvky InnoTech InnoFit N Montážní pomůcka InnoFit N Pro montáž zásuvek InnoTech bez relingu i s relingem Pneumatická montáž boků, s tlakem vzduchu 6-8 bar/ 100 psi/0,6 až 0,8 Mpa Rychlé nastavení díky pevným dorazům pro - zásuvky šířky 275 mm a 300 až 1200 mm s krokem po 50 mm - zásuvky hloubky 260, 300, 350, 420, 470, 520 a 620 mm - záda výšky 70, 144 a 176 mm Také pro zásuvky individuální šířky Solidní hliníková konstrukce Montážní návod 1. Vložit dno do montážní pomůcky, vnitřní plochou dolů 2. Vložit boky do montážní pomůcky 3. Zasadit záda do příchytek v bočnicích zásuvky 4. Pneumaticky zalisovat sponky do dna 5. Vyjmout hotovou zásuvku Vrtací šablony a montážní přípravky

33 Montážní pomůcka pro zásuvky InnoTech InnoFit Start Pro montáž zásuvek InnoTech Pro zásuvky šířky 275 až 1200 mm a hloubky 260, 300, 350, 420, 470, 520 a 620 mm Lehké styroporové prvky chrání součásti zásuvky před poškozením Rychlé sestavení a demontáž přípravku, snadná přeprava na místo montáže Sestavení a seřízení Montážní pomůcku s dorazy položit na hranu pracovního stolu a vlevo zafixovat. Pravý držák boku lze posouvat. Na pravítku jsou vyznačené jmenovité rozměry korpusu. Montážní návod 1. Vložit boky do montážní pomůcky 2. Zasunout dno mezi boky 3. Přitáhnout boky na doraz 4. Nasadit záda a přisunout dno 5. Přišroubovat dno vruty. Hotovo! Raznice Pro montáž zásuvek InnoTech Vrtací šablony a montážní přípravky 2.3.5

34 Montážní pomůcka pro zásuvky MultiTech MultiFit Pro Pomocí dorazů pro výšky zad 86, 118, 150 a 214 mm Rychlé nastavení díky pevným dorazům pro - zásuvky šířky 275 mm a 300 až 900 mm s krokem po 50 mm - zásuvky hloubky 250, 275, 350, 400, 450, 500 a 550 mm - záda výšky 86, 118, 150 a 214 mm Také pro zásuvky individuální šířky Solidní hliníková konstrukce Sestavení a seřízení Nastavení hloubky zásuvky Pevné dorazy pro jmenovité délky 250, 275, 400, 450, 500 a 550 mm Nastavení pro standardní šířky zásuvky Pevné dorazy pro korpusové šířky 275 mm a 300 až 900 mm s krokem po 50 mm Nastavení individuální šířky zásuvky Nastavení pravítka podle šířky dna Nastavení výšky zad Pomocí dorazů pro výšky zad 86, 118, 150 a 214 mm Vrtací šablony a montážní přípravky

35 Montážní pomůcka pro zásuvky MultiTech MultiFit Pro Montážní návod 1. Vložit záda do uchycení 2. Vložit dno do montážní pomůcky, vnitřní plochou dolů 3. Vložit boky do montážní pomůcky 4. Upnout boky 5. Sešroubovat boky se zády a dnem Vrtací šablony a montážní přípravky 2.3.7

36 Vrtací těleso Accura Lišta Accura se stupnicí Důlčík mm palce Zapouzdřený vrták Vrtací těleso Accura pro závěsy a montážní podložky Vedení pro vrták s pouzdrem Přenášecí čep pro vrtání misky Vrtací šablona Accura pro úchytky Pro Decor Vrtací šablona Accura pro výsuvy Přenášecí čep pro řady otvorů Odečtení rozměru v okénku Upínací šroub Stavitelný doraz pro použití ve smontovaném korpusu Vrtací šablona Accura pro System Stavitelný doraz pro jednotlivé (nesmontované) boky korpusu Vrtací šablony a montážní přípravky

37 Vrtací přípravek Accura pro závěsy, montážní podložky, úchytky a výsuvy Vrtací přípravek stavebnicového systému Mnohostranné použití Racionální, hospodárný a profesionální Vrtací šablonu Accura na závěsy/montážní podložky lze použít pro: Závěsy řady Intermat, Ecomat, Minimat a Slide-on Montážní podložky Systém 9000 Intermat, Ecomat Montážní podložky Systém 2006 Slide-on Systém, řada otvorů Pro vložené a naložené dveře Vrtací šablonu Accura na úchytky lze použít pro: Úchytky se 2 nebo 3 montážními body s roztečí min. 64 mm Knoflíkové úchytky Vrtací šablonu Accura na výsuvy lze použít pro: Rolničkové výsuvy FR (302/402/602/6142 ) Kuličkové výsuvy KA Výsuvy Quadro, montáž nasunutím částečný výsuv a plnovýsuv Výsuvy Quadro, montáž nasazením na čep částečný výsuv a plnovýsuv s přesahem Výsuvy Quadro a kuličkové výsuvy KA pro řadu Systema Top 2000 Další funkční výhody: Vrtací těleso a lišta z hliníku Zapouzdřený vrták minimální opotřebení vrtáku, protože břity nejsou ve styku se šablonou Dorazy lze použít vlevo a vpravo Snadné přestavení vrtacích těles a dorazů pomocí upínacích šroubů Lišta se stupnicí Jednoduché odečtení rozměru v okénku vrtacího tělesa Položka Lišta Accura se stupnicí, hliník Délka 500 mm Délka 1000 mm Délka 1500 mm Délka 2000 mm Vrtací těleso Accura pro závěsy a montážní podložky s centrovacím čepem a přenášecím čepem, hliník/plast sada Vrtací těleso Accura pro úchytky, hliník/plast Náhradní těleso s vrtacím pouzdrem pro vrtací těleso Accura pro úchytky Vrtací těleso Accura pro výsuvy hliník/plast Důlčík Stavitelný doraz pro použití ve smontovaném korpusu, plast Stavitelný doraz pro jednotlivé (nesmontované) boky korpusu, plast Zapouzdřený vrták ø 3 mm Náhradní vrták ø 3 mm bez pouzdra Zapouzdřený vrták ø 5 mm Náhradní vrták ø 5 mm bez pouzdra Zapouzdřený vrták ø 8 mm Náhradní vrták ø 8 mm bez pouzdra Zapouzdřený vrták ø 10 mm Náhradní vrták ø 10 mm bez pouzdra Výkonný spirálový vrták z rychlořezné oceli (HSS) ø 5 mm Přenášecí čep pro vrtací tělesa Accura pro výsuvy Accura hliníková vrtací šablona, délka 1000 mm, se 3 dorazy/čepy Vrtací šablony a montážní přípravky 2.3.9

38 Vrtací přípravek Accura pro závěsy a montážní podložky přední hrana korpusu 37 Umístění otvorů pro montážní podložky System 2006/9000 pro závěsy Intermat, Ecomat a Slide-on (naložené dveře) Umístění otvorů pro ramínko závěsu Minimat (naložené dveře) Umístění otvorů pro montážní podložky System 2006/9000 pro závěsy Intermat, Ecomat a Slide-on (vložené dveře) 57 4,5 22 5, ø Označení otvorů pro závěsy řady Intermat, Ecomat a Slide-on pro průměr misky 35 mm a vzdálenost misky C = 4,5 mm 22 5,5 Upevňovací bod pro přenášecí čep ,5 16,5 8 ø26 38 Označení otvorů pro závěsy řady Minimat pro průměr misky 26 mm a vzdálenost misky C = 3,5 mm 16, Vrtací pozice pro řadu otvorů System Vrtací šablony a montážní přípravky

39 Vrtací přípravek Accura pro závěsy a montážní podložky 3 3 zadní hrana dveří spodní hrana dveří Seřídit vrtací těleso a stavitelný doraz. Důlčíkem označit polohy otvorů pro daný typ závěsu. Vyvrtat otvory pro misku závěsu. Pomocí šablony pro misku přenést rozteče pro závěsy. Požadovanou mezeru lze seřídit pomocí stavitelných dorazů na liště se stupnicí. zapouzdřený vrták Odstranit přenášecí čepy a umístit vrtací šablonu do vhodné polohy v korpusu. Pomocí zapouzdřeného vrtáku vyvrtat otvory pro montážní podložky. Vrtací šablony a montážní přípravky

40 Vrtací přípravek Accura pro úchytky Vrtací šablona Accura, sada pro úchytky s roztečí min. 64 mm a knoflíkové úchytky Sada obsahuje: 2 vrtací tělesa Accura pro úchytky rozteče od 64 mm a knoflíkové úchytky 2 vrtací podložky s vodícím pouzdrem pro výkonný spirálový vrták z rychlořezné oceli (HSS) průměru 5 mm 1 lištu Accura se stupnicí v mm a palcích, délka 500 mm 1 stavitelný doraz pro dvířka/čela zásuvek Položka Vrtací šablona Accura, sada pro úchytky sada Náhradní těleso s vrtacím pouzdrem pro vrtací těleso Accura pro úchytky Výkonný spirálový vrták z rychlořezné oceli (HSS) ø 5 mm Úchytky se 2 patkami vystředěná nebo libovolná poloha Seřízení vrtací šablony Nastavit rozteč vrtání Nastavit vzdálenost úchytky od hrany čela/dvířek Překontrolovat nastavenou vzdálenost 3 Vrtat Úchytku přišroubovat Vrtací šablony a montážní přípravky

41 Vrtací přípravek Accura pro úchytky Úchytky se 3 patkami vystředěná nebo libovolná poloha Seřízení vrtací šablony Nastavit rozteč vrtání Nastavit vzdálenost úchytky od hrany čela/dvířek Překontrolovat nastavenou vzdálenost Vrtat Úchytku přišroubovat Dvě úchytky symetricky vyrovnané Seřízení vrtací šablony Nastavit rozteč vrtání Nastavit vzdálenost od hrany čela/dvířek Překontrolovat nastavenou vzdálenost Vyvrtat otvory pro 1. úchytku Vrtací šablonu otočit Vyvrtat otvory pro 2. úchytku Připevnit úchytky 3 Vrtací šablony a montážní přípravky

42 Vrtací přípravek Accura pro systémy výsuvů Vrtání pro Výsuvy Quadro, montáž nasunutím nebo nasazením na čep Výsuvy Quadro Duplex 60/70 Systema Top 2000 pro kancelářské skříně Rolničkové výsuvy FR Kuličkové výsuvy KA přední hrana korpusu Poloha vrtaných otvorů pro KA 270, Quadro 12 a Quadro Duplex 45 Systema Top 2000 pro pracovní stoly (kontejnery, úzké kontejnery) Vrtací šablony a montážní přípravky

43 Vrtací přípravek Accura pro systémy výsuvů Vrtací těleso a stavitelný doraz umístěné na dnu umožňují vzájemnou zaměnitelnost částečného výsuvu Quadro 30 a plnovýsuvu Quadro V6 při stejné výsledné poloze zásuvky a čela zásuvky. Stavitelný doraz je připevněn zároveň se spodkem lišty: pozice pro šroubování jednotlivých výsuvů lze přesně odečíst na stupnici okénkem u vrtacího tělesa. Použití univerzální vrtací šablony s jednotlivými nesmontovanými boky korpusu. Velice výhodné např. pro Systema Top 2000 Vrtací šablony a montážní přípravky

44 Vrtací šablona Accura pro řadu otvorů Systém Umožňuje racionální, hospodárné a profesionální vrtání řady otvorů v Systému. Oblast použití Vzdálenost řady otvorů 37 mm od přední hrany Vzdálenost řady otvorů 13 mm od přední hrany (kancelářské systémy: kontejnery Systema Top 2000) První otvor řady otvorů pro spojovací kování (tloušťka mat. 16 a 19 mm) Doraz pro pokračování vrtání řady otvorů Doraz pro zadní řadu otvorů Systém v sestavené skříni Položka Accura hliníková vrtací šablona, délka 1000 mm, se 3 dorazy/čepy sada Zapouzdřený vrták ø 3 mm Náhradní vrták ø 3 mm bez pouzdra Zapouzdřený vrták ø 5 mm Náhradní vrták ø 5 mm bez pouzdra Zapouzdřený vrták ø 8 mm Náhradní vrták ø 8 mm bez pouzdra Zapouzdřený vrták ø 10 mm Náhradní vrták ø 10 mm bez pouzdra Funkční výhody: Vrtací šablona z hliníku Zapouzdřený vrták minimální opotřebení vrtáku, protože břity nejsou ve styku se šablonou Lze použít vpravo i vlevo Snadné nastavení funkcí pomocí dorazových kolíků 8, vrtání v rozteči mm Ī0,1 8, Doraz pro přední hranu boku korpusu, vzdálenost řady otvorů od přední hrany 37 mm Doraz pro spodní hranu boku korpusu, první otvor řady otvorů pro spojovací kování 8 mm od hrany při tloušťce materiálu 16 mm Doraz pro spodní hranu boku korpusu, první otvor řady otvorů pro spojovací kování 10 mm od hrany při tloušťce materiálu 19 mm Doraz pro plynulé pokračování řady otvorů, čep zasunout do posledního vyvrtaného otvoru řady otvorů Doraz pro přední hranu boku korpusu, vzdálenost řady otvorů od přední hrany 13 mm (kancelářský nábytek: kontejnery Systema Top 2000) Zadní hrana vrtací šablony pro vrtání, zadní řady otvorů v sestaveném korpusu vzdálenost od zad skříně je 37 mm ø Vrtací šablony a montážní přípravky

45 Vrtací přípravek Exakta Praktická pomůcka při výrobě malých sérií nábytku Pro větší přesnost a racionální výrobu Použití pro montáž: - závěsů - montážních podložek - spojovacího kování - nosičů polic - sklopného kování - a ostatního kování v Systému Vrtací šablona Exakta může být též použita bez lišty: připevněte ji k obráběnému dílu svěrkou! Lišta Vrtací těleso Důlčík Šablona misky Vodící hrot Čep Vodící hrot Kalená vrtací pouzdra ø 5 mm Otvor pro označení ø 5 mm Otvor pro označení ø 5 mm Stavitelný doraz Pevný doraz Položka Lišta s 2 dorazy 1000 mm mm mm mm Vrtací těleso Důlčík Stavitelný doraz Výkonný spirálový vrták z rychlořezné oceli (HSS) 5 mm Vrtací šablony a montážní přípravky

46 Vrtací přípravek Exakta Vrtání řady otvorů Systém S šablonou Exakta lze přímo vrtat řadu otvorů ve vzdálenosti 37 mm od přední hrany boku. Za tímto účelem se vrtací tělesa přisunou těsně k sobě a skrz kalená vrtací pouzdra se vyvrtají otvory. Rozteč otvorů je mm, průměr otvoru je 5 mm. Všechny druhy kování, které jsou označeny symbolem lze montovat do této řady otvorů. Pro přechod zprava doleva lze šablonu Exakta umístit ve stejné pozici na opačné straně např. pro sortiment podpěrek polic Vrtací šablony a montážní přípravky

47 Vrtací přípravek Exakta Vrtání pro spojovací kování 10 VB 18/19/20/21 viz strana ,5 ø ,5 9,5 VB 35/35 M viz strana ,5 +0,5 9,5 VB 36/36 M viz strana ,5+0, Rastex viz strana Pro použití kolíků s upínacím rozměrem 30 mm (vzdálenost vrtání = upínací rozměr kolíku + 4 mm) Vrtací šablony a montážní přípravky

48 Vrtací přípravek Exakta Montáž korpusu s excentrickým spojovacím kováním Vrtání boků korpusu Nanést konstrukční rozměry půdy a dna na bok korpusu Tyto rozměry závisí na spojovacím kování a na tloušťce půdy/dna S více vrtacími tělesy mohou být označeny všechny vrtané rozměry na boku korpusu v jediné operaci půda (dno) střed kolíku Umístit přípravek Exakta proti přední hraně boku, pevným dorazem na dolní hraně boku Posunout vrtací těleso s vodicím hrotem na tato označení Vložit vrták do kalených pouzder a hned vyvrtat otvory přední hrana boku Otvory: - Vzdálenost vrtaného otvoru od přední hrany boku je 37 mm - Montážní otvor průměru 5 mm - Hloubka vrtání závisí na rozměrech kolíku 37 střed kolíku ø5 Pro vrtání předních a zadních otvorů zůstávají vrtací tělesa ve stejné poloze: jednoduše umístěte šablonu Exakta obráceně. zadní hrana boku střed kolíku půda (dno) Vrtací šablony a montážní přípravky

49 Vrtací přípravek Exakta Montáž korpusu s excentrickým spojovacím kováním Vrtání půdy a dna Vyrovnat pevný a stavitelný doraz Položit přípravek Exakta se stavitelným dorazem na přední hranu boku Umístit čepy vrtacích těles do otvorů pro kolíky a utáhnout je na liště Přenést rozměry na půdu a dno ø5 přední hrana boku Položte šablonu Exakta na hranu boku napravo nebo nalevo a přitlačte pevný nebo stavitelný doraz (pro VB 35/36 a Rastex 15) na přední hranu půdy/dna Označit důlčíkem pozice pro vybrané spojovací kování přes odpovídající otvory ve vrtacím tělese Vyvrtat otvory na označených pozicích přední hrana půdy/dna pravá hrana půdy/dna Pro přechod zprava nalevo umístěte šablonu Exakta obráceně levá hrana půdy/dna přední hrana půdy/dna Vrtací šablony a montážní přípravky

50 Vrtací přípravek Exakta Označení otvorů pro závěsy řady Intermat, Ecomat, Minimat a Slide-on 5,5 22 5,5 22 4, ø 35 průměr misky 35 mm a vzdálenost misky C = 4,5 mm 8 16,5 8 16,5 3, ø26 průměr misky 26 mm a vzdálenost misky C = 3,5 mm ø35 ø26 Vrtací šablona Exakta je též vhodná pro průměr misky 35 a 26 mm... např. závěsy typu Intermat 9943 Ecomat 9843 Intermat 9924 Slide-on 2333 Minimat 2225 Označení a vrtání otvorů pro montážní podložky systému 2005/9000 pro závěsy řady Intermat, Ecomat, Minimat a Slide-on 28 Označení otvorů pro naložené dveře 37 28/37 55 Označení otvorů pro vložené dveře... pro montážní podložky Systém 9000 závěsy Intermat a Ecomat System 2006 závěsy Slide-on Minimat Vrtací šablony a montážní přípravky

51 Vrtací přípravek Exakta Označení a vrtání otvorů pro závěsy a montážní podložky Umístit přípravek Exakta proti zadní hraně dveří a stavitelný doraz na spodní hranu dveří Označit důlčíkem pozice otvorů pro odpovídající typ závěsu Vyvrtat otvory pro misky závěsů. Přesné umístění závěsů je s přípravkem Exakta vždy zaručeno. zadní hrana dveří spodní hrana dveří Jestliže jsou nejprve vrtána dvířka, lze vzdálenosti závěsů měřit vložením vrtacích těles na šabloně do otvorů pro misky. Ty se pak přenesou na bok korpusu. Požadovanou mezeru lze upravit stavitelným dorazem Umístit přípravek Exakta proti přední hraně boku, pevným dorazem na dolní hranu boku Pro montážní podložky (s čepy 5 mm nebo s eurošrouby) vložit vrták do tvrzeného pouzdra a přímo vrtat Otvory pro jiné typy montážních podložek lze označit důlčíkem dveře mezera Vrtací šablony a montážní přípravky

52 Šablona Multi Blue Šablona Multi Blue Malá, příruční a zároveň víceúčelová Jednoduchá označovací šablona: ideální pomocník pro montáž na místě, šikovný pracovník si poradí i bez velkého strojního vybavení Dvojstranná šablona Multi Blue umožňuje označit: Řadu otvorů Systém pro - Montážní podložky - Podpěrky polic Otvory průměr 35 a 26 mm pro misky závěsů Vrtání průměr 25 a 20 pro spojovací kování Označení vrtání řady otvorů v Systému 37 ø5 ø např. pro montážní podložky Systém 9000 (Závěsy Intermat a Ecomat) Systém 2006 (Závěsy Slide-on) Minimat 2225 a Hettich Direkt Top ø5... např. pro Kolík Koncový a dvojitý kolík pro Rastex Podpěrky polic N x Vrtací šablony a montážní přípravky

53 Šablona Multi Blue Označení vrtání pro misku závěsu průměr 35 mm a kótu C = 4 mm... např. pro závěsy Intermat Ecomat Slide-on 4 21,5 ø35 ø ,5 21,5 Označení vrtání pro misku závěsu průměr 26 mm a kótu C = 4 mm... např. pro závěsy Intermat 9924 Minimat 4 17 ø26 ø Označení vrtání pro ø 25 mm... např. pro spojovací kování Rastex 25 33,5 ø25 ø ,5 33,5 Označení vrtání pro ø 20 mm... např. pro spojovací kování VB 35 VB 135 9,5 ø20 9,5 +0,5 37 9,5 ø20 Vrtací šablony a montážní přípravky

54 Practica šablona na čela! Pomocí šablony Practica je osazení čel jednoduché a přesné Naložení čela na bok a výšku čela lze variabilně nastavovat. Systém se skládá ze tří prvků: - Practica - úhelník - Practica - vrtací šablona - Zapouzdřený vrták 7 různých vrtacích šablon lze kombinovat s jedním úhelníkem: - pro zásuvky InnoTech - pro zásuvky MultiTech - pro Systema Top 2000, kontejnery, EB 292/392 - pro Systema Top 2000, rám závěsné registratury, rozměr X = 13 a 22 mm - pro Systema Top 2000, zásuvky skříňové, rozměr X = 13 a 22 mm Vrtací šablony a montážní přípravky

55 Practica šablona na čela Practica - úhelník lze kombinovat s vrtacími šablonami Practica pro Zásuvky InnoTech Zásuvky MultiTech Systema Top 2000, kontejnery, EB 292/392 Systema Top 2000, rám závěsné registratury, rozměr X = 13 a 22 mm Pro Systema Top 2000, skříňová zásuvka, X = 13 mm a 22 mm Hliník Zapouzdřený vrták Minimální opotřebení vrtáku, protože břit nepřichází do styku se šablonou Vrták je přesně veden v pouzdru Seřiditelná hloubka vrtání Položka Zapouzdřený vrták ø 3 mm Náhradní vrták ø 3 mm, bez pouzdra Zapouzdřený vrták ø 5 mm Náhradní vrták ø 5 mm, bez pouzdra Zapouzdřený vrták ø 8 mm Náhradní vrták ø 8 mm, bez pouzdra Zapouzdřený vrták ø 10 mm Náhradní vrták ø 10 mm, bez pouzdra Practica - vrtací šablona pro zásuvky InnoTech k připevnění příchytek čela na InnoTech zásuvku InnoTech zásuvku s relingem InnoTech zásuvku se 2 patry relingu Rozsah seřízení Naložení čela na boku: od -6 mm do +20 mm Výška čela: od dolní hrany do +35 mm Hliník až +20 až 6! až +35 Vrtací šablony a montážní přípravky

56 Practica šablona na čela Practica - vrtací šablona pro zásuvky MultiTech Pro montáž příchytek čela na MultiTech zásuvky výšky 54, 86, 118, 150 a 214 mm MultiTech zásuvka s relingem až +20 Rozsah seřízení Naložení čela na boku: do + 20 mm Výška čela: od dolní hrany do +35 mm Hliník až Practica vrtací šablona pro Systema Top 2000 kontejner EB 292/393 v Systému k připevnění příchytek čela na Systema Top 2000 ocelovou zásuvku šířka 292 mm, světlá hloubka 530 a 730 mm Systema Top 2000 ocelovou zásuvku šířka 392 mm, světlá hloubka 530 a 730 mm Systema Top 2000 ocelovou zásuvku s podpěrou čela Rozsah seřízení Naložení čela na boku: až +20 mm Výška čela: od dolní hrany max mm Hliník až +35 až Vrtací šablony a montážní přípravky

57 Practica šablona na čela Practica vrtací šablona pro Systema Top 2000, rám závěsné registratury, X = 13 mm resp. 22 mm, v systému mm k připevnění příchytek čela na Systema Top 2000, rám závěsné registratury hloubka skříně 400 mm a 600 mm Systema Top 2000, rám závěsné registratury s podpěrou čela Rozsah seřízení Naložení čela na boku: až +20 mm Výška čela: od horní hrany rámu +52 až +87 mm Výška čela se zámkem: od horní hrany rámu +84 až +119 mm Hliník až +20 až +35 min. 52 bez zámku min. 84 se zámkem Rozměr X X = X = Practica vrtací šablona Systema Top 2000, pro skříňové zásuvky, X = 13 mm resp. 22 mm, v Systému Pro montáž příchytek čela na Systema Top 2000, zásuvka skříňová hloubka skříně 400 mm a 600 mm Systema Top 2000, zásuvka do kancelářské skříně s podpěrou čela Rozsah seřízení Naložení čela na boku: až +20 mm Výška čela: od dolní hrany +10 mm do +45 mm Hliník +10 až +45 až +20 Rozměr X X = X = Vrtací šablony a montážní přípravky

58 Šablona na čela Accura pro zásuvku na psací potřeby Systema Top 2000 Pro vrtání otvorů pro příchytku čela zásuvky na psací potřeby Systema Top 2000 Funkční výhody: Hliníková vrtací šablona Pro šířku 392 mm (standardní kontejner) a šířku 292 mm (úzký kontejner) Naložení čela na bok lze variabilně seřídit od 13 do 19 mm Další dorazy pro vložená čela (mezera 2,5 mm) Označení polohy cylindrického zásuvkového zámku Označení polohy upevňovacího šroubu cylindrického zásuvkového zámku Zapouzdřený vrták - minimální opotřebení vrtáku, břity nejsou ve styku se šablonou Bezpečné a rychlé určení polohy čela pomocí dorazových čepů Položka Přípravek Accura Systema Top 2000 pro vrtání čela zásuvky na psací potřeby se 3 dorazovými čepy Zapouzdřený vrták ø 8 mm Náhradní vrták ø 8 mm bez pouzdra Důlčík , , , Doraz pro naložení čela na bok 13 až 19 mm Doraz pro vložené čelo, mezera 2,5 mm Doraz pro dolní hranu čela Označení polohy cylindrického zásuvkového zámku Označení polohy upevňovacího šroubu cylindrického zásuvkového zámku Vnitřní hrana boku korpusu Střed zásuvky na psací potřeby Otvory pro zapouzdřený vrták Vrtací šablony a montážní přípravky

59 17-2,5 Šablona na čela Accura pro zásuvku na psací potřeby Systema Top 2000 Vrtání pro světlou šířku 392 mm 19-2, Čelo zásuvky Šablona pro vrtání čel Accura Příchytka čela pro zásuvku na psací potřeby Systema Top naložené 2,5 vložené , Vrtací a označovací pozice pro naložené čelo, šířka 392 mm, lze nastavit naložení 13 až 19 mm Vrtací a označovací pozice pro vložené čelo, šířka 392 mm, mezera 2,5 mm Vrtání pro světlou šířku 292 mm 19-2, Čelo zásuvky 292 Šablona pro vrtání čel Accura Příchytka čela pro zásuvku na psací potřeby Systema Top naložené 2,5 vložené , , Vrtací a označovací pozice pro naložené čelo, šířka 292 mm, lze nastavit naložení 13 až 19 mm Vrtací a označovací pozice pro vložené čelo, šířka 292 mm, mezera 2,5 mm Vrtací šablony a montážní přípravky

60 Značovací šablony a montážní pomůcky BlueJig FB pro příchytky čela zásuvky Značkovací šablona BlueJig Pro zásuvku InnoTech a MultiTech s relingem Hliník/ocel 64 InnoTech MultiTech sada Značkovací šablona BlueJig IT Pro čelo zásuvky InnoTech Plast/ocel vložit značkovací šablonu do boku zásuvky seřídit čelo a označit místa vrtání sada Značkovací šablona BlueJig MT Pro čelo zásuvky MultiTech Plast/ocel L sada R Narážecí matrice Pro montáž příchytek čela MultiTech zaražením Položka pro příchytku čela MultiTech pro všechny verze příchytky čela MultiTech 86/118/150/ Vrtací šablony a montážní přípravky

61 Označovací pomůcka pro závěsy Vrtací šablona DrillJig pro závěsy Označovací šablona BlueJig pro závěsy Vkládá se do otvorů pro montážní podložky nebo do řady otvorů System Usnadňuje označení polohy otvoru pro misku závěsu, také při dodatečné montáži dveří Vrtací přípravek DrillJig pro závěsy se přiloží na rysku, kterou jste vytvořili označovací šablonou BlueJig pro závěsy ø5 Vrtací šablony a montážní přípravky

62 D 3 2 E 7 Vrtací přípravek DrillJig pro závěsy vrtací těleso pro závěsy DrillJig pro závěsy Usnadní montáž závěsů: běžnou ruční vrtačkou a přípravkem DrillJig můžete snadno vyvrtat otvory pro misky závěsů Hettich - racionálně, rychle a přesně! Dodatečná montáž dveří pro již smontované regály a nebo nábytkové stěny, zakázková nebo kusová výroba - vrtací přípravek DrillJig zkracuje ztrátové časy bez nutnosti nasazení drahých strojů. Prostě vyvrtat a smontovat, hotovo! Precizní vrtání otvorů pro závěsy a montážní podložky Pravoúhlé, přesné vrtání tvrdokovovými vrtáky Přesné vedení vrtáku Elektrické ruční vrtačky 230 V/min. 350 W nebo akumulátorový šroubovák min. 9,6 V vrtací těleso pro montážní podložky Vrtáky 35/2x sada 35/2x2, sada Sada DrillJig pro závěsy obsahuje: 1 vrtací těleso pro závěsy 1 vrtací těleso pro montážní podložky 1 šestihranný unašeč 1 vrták průměr 35 mm předmontovaný 2 vrtáky průměr 10 nebo 2,5 mm DrillJig pro závěsy umožňuje zpracovat následující závěsy a montážní podložky Intermat Ecomat Slide-on Selekta Pro 2000 Série montážních podložek System 9000 Série montážních podložek System 2006 Příslušenství a náhradní díly Položka Vrtací těleso pro montážní podložky Vrtáky ø 35 mm Vrtáky ø 10 mm a Vrtáky ø 2,5 mm Šestihranný unašeč Šroub s vnitřním šestihranem M8 x 16 DIN ! 4 Podložka 8,4 DIN 125 Pouzdro Pružina Podložka 12 x18 x 0,5 DIN F 8 5 / 2a / 2a Vrtací šablony a montážní přípravky
