Moderní měřicí technika ROHDE & SCHWARZ. Otto Vodvářka Měřící a testovací technika ROHDE & SCHWARZ - Praha, s.r.o.
|
|
- Olga Zemanová
- před 8 lety
- Počet zobrazení:
Transkript
1 Moderní měřicí technika ROHDE & SCHWARZ Otto Vodvářka Měřící a testovací technika ROHDE & SCHWARZ - Praha, s.r.o.

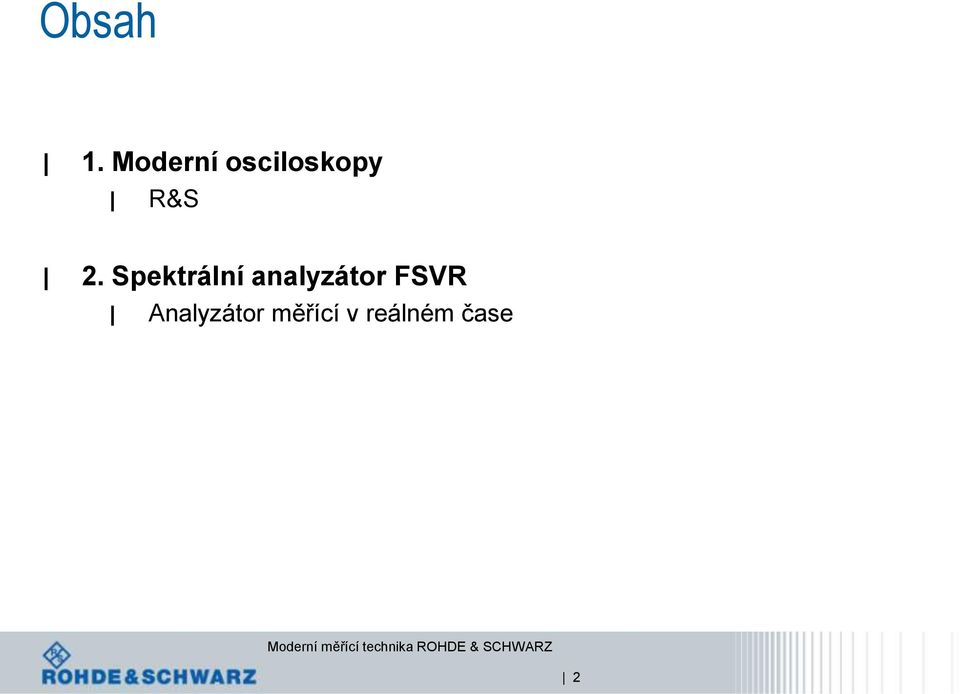

2 Obsah 1. Moderní oscioskopy R&S 2. Spektrání anayzátor FSVR Anayzátor měřící v reáném čase 2
3 Maá Šířka pásma střední Oscioskopy Rohde&Schwarz a Hameg 4 GHz 2 GHz Novinka R&S RTO1044 R&S RTO1024 R&S RTO GHz 500 MHz 70 MHz HMO3524 / 3522* HMO2524* HMO2024 / 2022* HMO1524 / 1522* HMO1024 / 1022* HMO724 / 722* R&S RTM1054 R&S RTM1052 Zákadní Střední Vysoká *Oscioskopy Hameg Třída oscioskopu 3 R&S RTO1014 R&S RTO1012 R&S RTO1004 R&S RTO1002

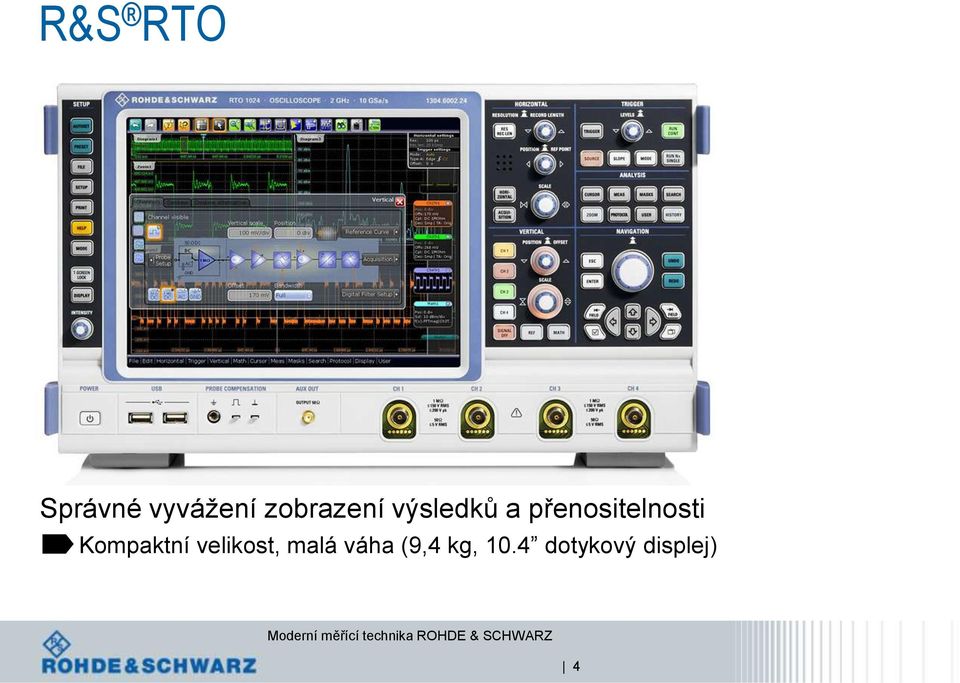

4 R&S RTO Správné vyvážení zobrazení výsedků a přenositenosti Kompaktní veikost, maá váha (9,4 kg, 10.4 dotykový dispej) 4
5 Oscioskopy R&S RTO Šířka pásma DC až 600 MHz / 1 GHz / 2 GHz / 4 GHz Vzorkování 10 Gsa/s / 20 GSa/s (prokádané, 4 GHz mode) Počet anaogových kanáů 4/2 Rychost obnovení průběhu průběhů/s Paměť až 80 / 400 Mvzorků v jednom kanáu Nízký vastní šum přístroje 140 µv (2 GHz), 240 µv (4 GHz) Vzájemná izoace mezi kanáy > 60 db (do 2 GHz), > 50 db (4 GHz) Anaýza s hardwarovou podporou Histogram, zobrazení spektra, měření s využitím kurzoru,. Systém digitáního spouštění Voně nastavitená citivost spouštění, jitter << 1 ps (RMS),. 5
6 Vysoká věrnost zobrazení ADC Efektivní počet bitů (ENOB): Stupeň věrnosti zobrazení ± ½ LDB Error Effective Bits (N) Quantization Leves Least Significant Bit V mv Quantatized Digita Leve Anaog Waveforms Others mv mv Idea ADC vertica 8bits = 256 Quantatizing eves Sampe Points RTO Idea mv mv < 8 bits Effective Number of Bits! Offset Error Gain Error Noninearity Error Aperture Uncertainty And Random Noise Vyšší ENOB => nízká kvantizační chyba a vysoký poměr S/N Lepší přesnost 6
7 Vysoká věrnost zobrazení ADC Vertikání rozišení Vstupní rozsah a pozice průběhu ovivňuje ampitudové rozišení měřeného průběhu Snižování vertikáního nastavení na menší hodnotu zvyšuje zvyšuje kvantizační krok a snižuje přesnost. Scae/div = 50 mv/div Scae/div = 100 mv/div R&S RTO with Muti- Grid Dispay 8 bit 8 bit Best ADC resoution 8 bit => 2 mv / bit (Best measurement resut!) Reduced ADC resoution 8 bit => 4 mv / bit (Equivaent to 7 bits resoution) Výhody děené obrazovky -Lepší přesnost 7

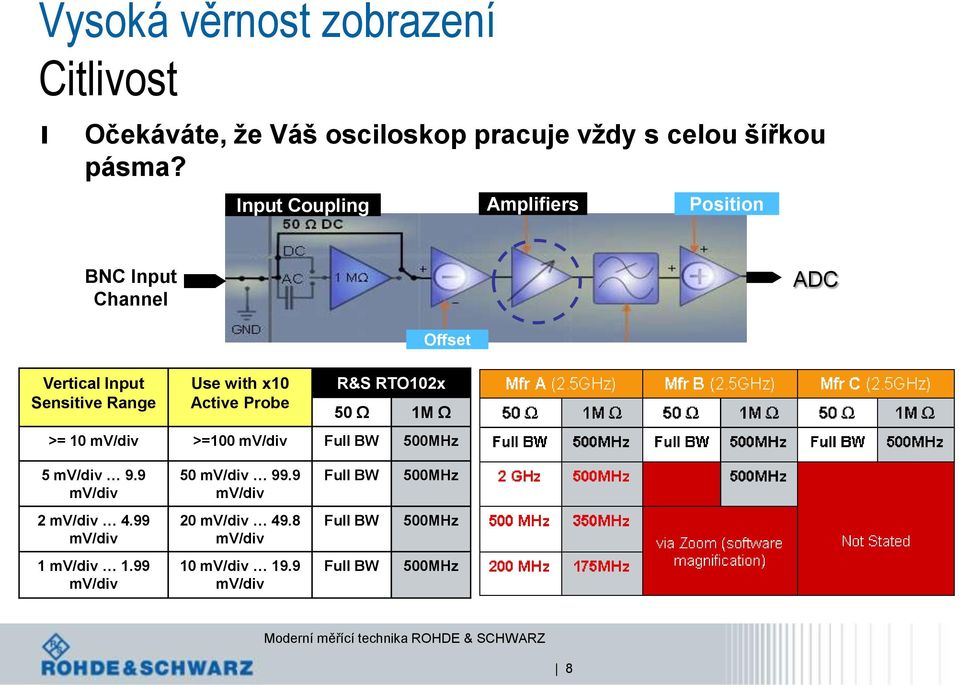

8 Vysoká věrnost zobrazení Citivost Očekáváte, že Váš oscioskop pracuje vždy s ceou šířkou pásma? Input Couping Ampifiers Position BNC Input Channe ADC Vertica Input Sensitive Range Use with x10 Active Probe R&S RTO102x Offset 50 Ω 1M Ω >= 10 mv/div >=100 mv/div Fu BW 500MHz 5 mv/div 9.9 mv/div 50 mv/div 99.9 mv/div Fu BW 500MHz 2 mv/div 4.99 mv/div 20 mv/div 49.8 mv/div Fu BW 500MHz 1 mv/div 1.99 mv/div 10 mv/div 19.9 mv/div Fu BW 500MHz 8

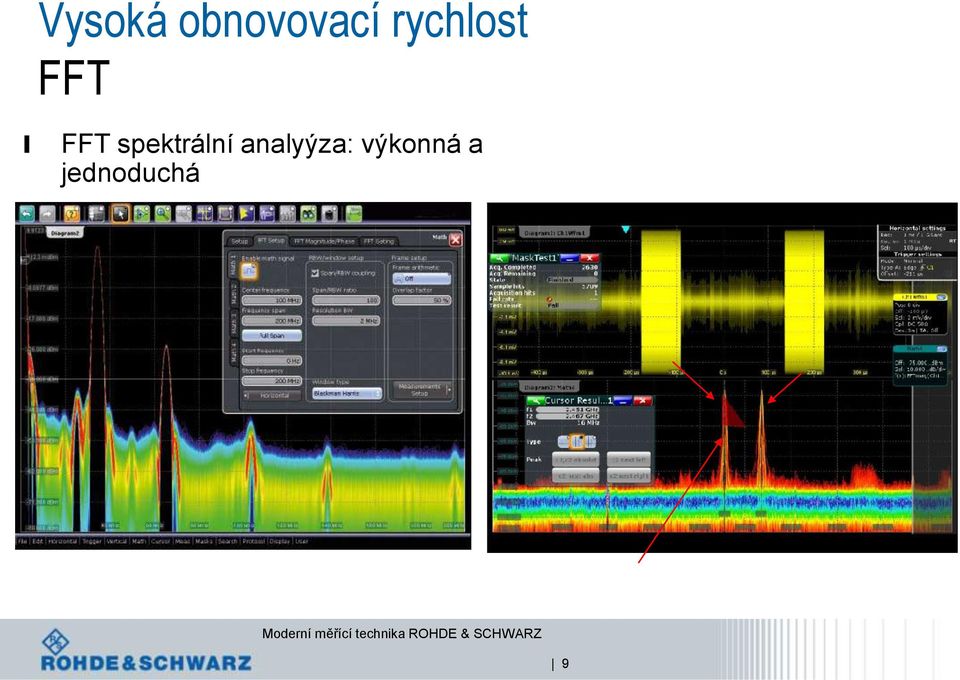

9 Vysoká obnovovací rychost FFT FFT spektrání anayýza: výkonná a jednoduchá 9
10 Unikátní digitání spouštěcí systém Rozdíné cesty k provedení spuštění způsobují měřicí chyby. Rozpty může být opraven násedným procesem s DSP dochází k pomaejšímu vzorkování 10
11 R&S Logická anaýza RTO-B1 Logický anayzátor paraeních sběrnic Opce RTO-B1 pro oscioskopy řady RTO 16 digitáních kanáů ve dvou sondách Šířka pásma digitáních signáů 400 MHz Vzorkování 5 GSa/s Obnovovací rychost průběhů/s Paměť 200 Mvzorků / kaná Minimání rozišení puzu 200 ps Vstupní impedance 1 k II 4 pf Maximání vstupní napětí ± 40 V Douhý čas záznamu při rozišení 200 ps Maximání déka záznamu = Veikost paměti / Rychost vzorkování = 200 MSa / 5 GSa/s = 40 ms 12
12 Signáový anayzátor FSVR 13
13 Co je měření v reáném čase Pode definice u oscioskopů měří všechny spektrání anayzátory R&S již nyní v reáném čase: Moderní anayzátory vždy používají převzorkování ALE Ve světě spektráních anayzátorů a monitorovacích zařízení znamená v reáném čase : Neztratit žádnou informaci! 14
14 Co je měření v reáném čase Spektrání anayzátory měřicí v reáném čase zobrazují data beze ztrát: R&S FSVR Žádná sepá doba! Čas FFT FFT FFT FFT 15
15 Měření v reáném čase Překrytí FFT FSVR 80% Překrytí FFT 16
16 Apikace v reáném čase Výpočet AD Converter 16 bit 128 Msampes/s Digita Down converter 50 Msampes/s 50 Msampes/s I Q FFT/s FFT/s -> každé 4 µs nové spektrum 1024 FFT schránek: Msampes / s 20µs 20 µs zapotřebí pro jedno nové spektrum a 4 µs pro výpočet: 80% překrytí 17
17 Apikace v reáném čase Spektrum Souvisé vzorkování vstupního signáu a zobrazení spektra do 40 MHz Digitání zpracování signáu: AD Converter 16 bit 128 Msapes/s Digita Downconverter 50 Msampes/s 50 Msampes/s I Q FFT/s Detector Max, Min, Average, Sampe Screen Update Rate 30/s 18
18 Apikace v reáném čase Spektrogram Typické apikace: Pozorování signáů s kmitočtovým skákáním Vývoj komunikačních apikací Údržba a servis Monitorování kmitočtových pásem Letecké apikace Monitorování technických parametrů sateitních spojení Úřad správy kmitočtového spektra Vojenské apikace Kmitočtové skákáni signáu Buetooth 19

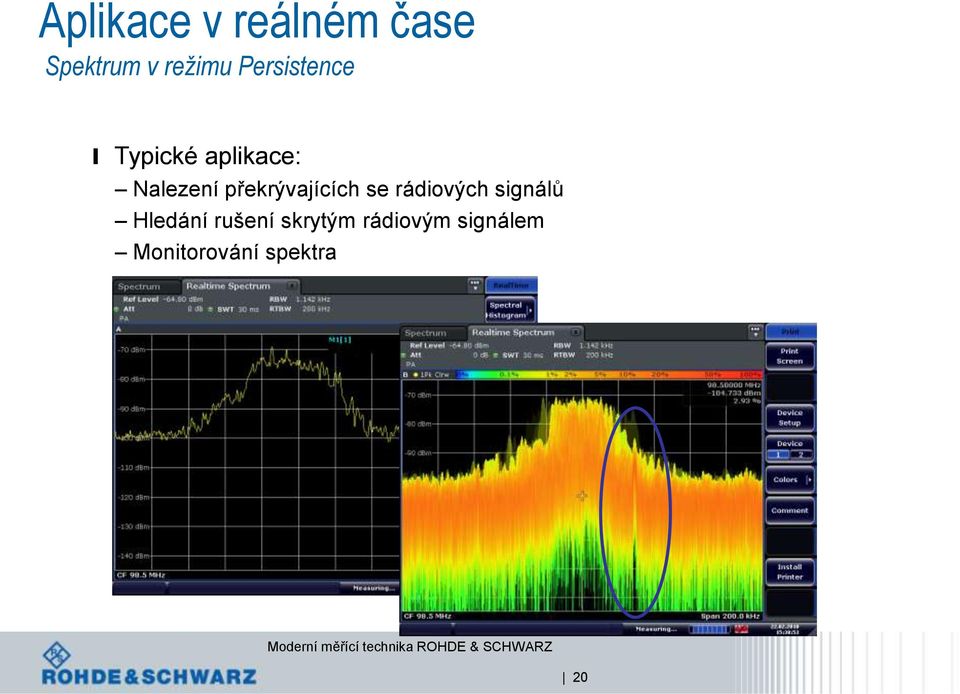

19 Apikace v reáném čase Spektrum v režimu Persistence Typické apikace: Naezení překrývajících se rádiových signáů Hedání rušení skrytým rádiovým signáem Monitorování spektra 20

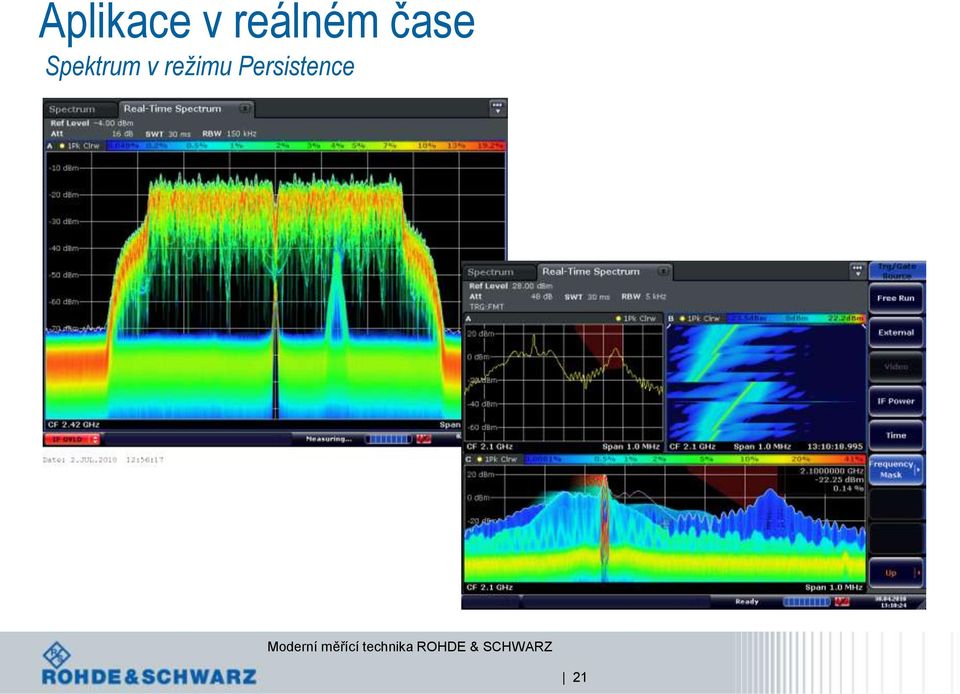

20 Apikace v reáném čase Spektrum v režimu Persistence 21
21 Apikace v reáném čase Různé signáy Pusní signá Přeaďovaný s. Letecký radar Pusní signá Nastavení VCO GSM pásmo 22
22 Děkuji Vám za pozornost Stánek 092 haa V 23
