2 in 1 Měřič Satelitního Signálu Multimetr Provozní Manuál

Transkript

1 2 in 1 Měřič Satelitního Signálu Multimetr Provozní Manuál Před uvedením měřicího přístroje do provozu, si velmi pečlivě přečtěte tento provozní manuál

2 Obsah Strana 1. Úvod Vlastnosti Bezpečnost Bezpečnostní Opatření Popis Přístroje Specifikace Provoz AC/DC Měření Napětí AC/DC Měření Proudu Měření Odporu Měření Kontinuity Test Diod MAX Hold Tlačítko Hold Tlačítko Automatické Vypnutí Napájení Výměna Baterie Výměna Pojistek Vyhledávání Satelitů Provoz.. 11

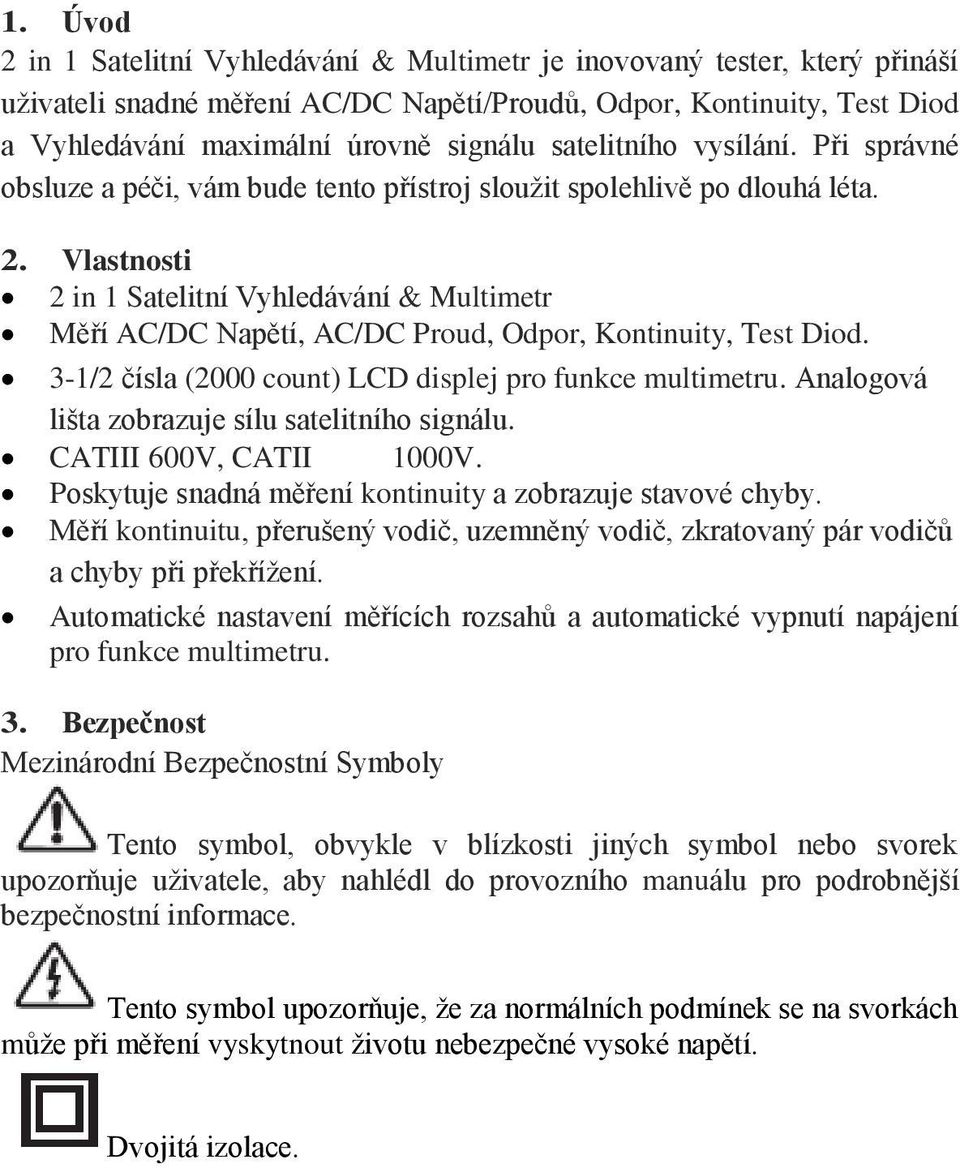

3 1. Úvod 2 in 1 Satelitní Vyhledávání & Multimetr je inovovaný tester, který přináší uživateli snadné měření AC/DC Napětí/Proudů, Odpor, Kontinuity, Test Diod a Vyhledávání maximální úrovně signálu satelitního vysílání. Při správné obsluze a péči, vám bude tento přístroj sloužit spolehlivě po dlouhá léta. 2. Vlastnosti 2 in 1 Satelitní Vyhledávání & Multimetr Měří AC/DC Napětí, AC/DC Proud, Odpor, Kontinuity, Test Diod. 3-1/2 čísla (2000 count) LCD displej pro funkce multimetru. Analogová lišta zobrazuje sílu satelitního signálu. CATIII 600V, CATII 1000V. Poskytuje snadná měření kontinuity a zobrazuje stavové chyby. Měří kontinuitu, přerušený vodič, uzemněný vodič, zkratovaný pár vodičů a chyby při překřížení. Automatické nastavení měřících rozsahů a automatické vypnutí napájení pro funkce multimetru. 3. Bezpečnost Mezinárodní Bezpečnostní Symboly Tento symbol, obvykle v blízkosti jiných symbol nebo svorek upozorňuje uživatele, aby nahlédl do provozního manuálu pro podrobnější bezpečnostní informace. Tento symbol upozorňuje, že za normálních podmínek se na svorkách může při měření vyskytnout životu nebezpečné vysoké napětí. Dvojitá izolace.

4 4. Bezpečnostní Upozornění 4-1 Nesprávné používání tohoto měřicího přístroje může mít za následek poškození měřicího přístroje, elektrický ráz, zranění nebo smrt. Před uvedením tohoto měřicího přístroje do provozu si velmi pečlivě přečtěte tento provozní manuál Ujistěte se, že bateriový kryt a jiné kryt jsou řádně namístěny a zajištěny Před výměnou pojistek nebo napájecí baterie vždy odpojte měřicí vodiče o všech měřených obvodů pod napětím Nikdy nepřekračujte limity vstupních svorek. Limity Vstupních Svorek Funkce Maximum Input VDC nebo VAC 600V DC/AC µa AC/DC 200mN25OV rychlá Odpor, Dioda & Kontinuity pojistka 600V DC/AC Test 4-5. Buďte zvýšeně opatrní při měření napětí, jehož hodnota přesahuje 25VAC rms nebo 35V DC. Tato napětí již mohou způsobit elektrický ráz a jsou nebezpečná Při měření odporu, diod nebo kontinuity, vždy vybijte v měřeném obvodu všechny kondenzátory a vypněte napájení měřeného obvodu Pokud přístroj po delší dobu nepoužíváte a bude jen skladován, vyjměte z přístroje všechny napájecí baterie, aby nedošlo k jejich vytečení do vnitřních prostorů měřicího přístroje.

5 5. Popis Přístroje 1. LNB Vstupní Svorka 2. REC Vstupní Svorka 3. Analogová lišta proměření síly signálu satelitu 4. Ovladač Úrovně 5. Přepínač Funkcí /2 Čísla (2000 count) LCD displej pro funkce DMM 7. MODE Tlačítko 8. MAX Hold Tlačítko 9. Data Hold Tlačítko 10. COM Vstupní Svorka 11. Vstupní Svorka 12. Kryt Baterie

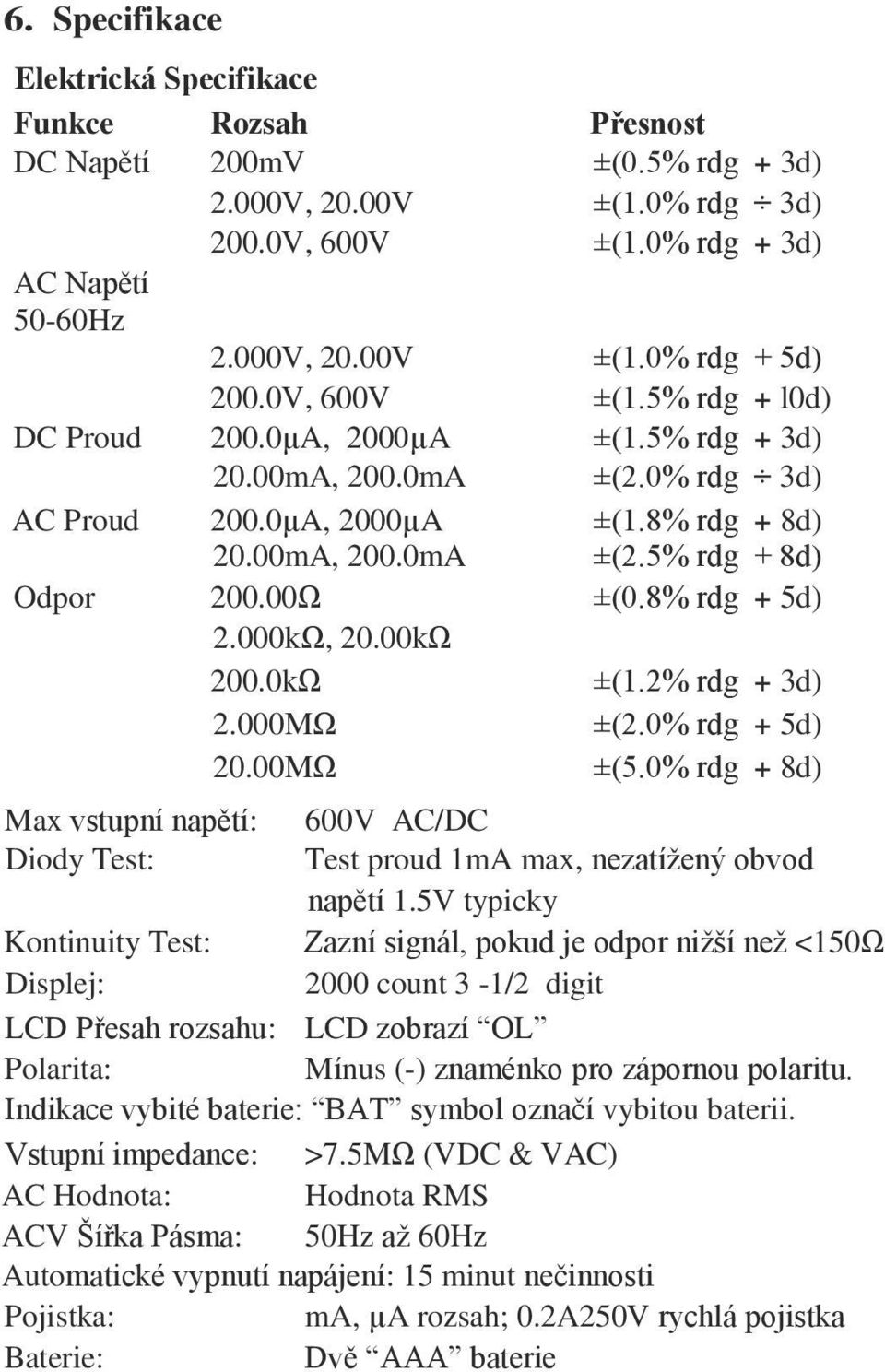

6 6. Specifikace Elektrická Specifikace Funkce Rozsah Přesnost DC Napětí 200mV ±(0.5% rdg + 3d) 2.000V, 20.00V ±(1.0% rdg 3d) 200.0V, 600V ±(1.0% rdg + 3d) AC Napětí 50-60Hz 2.000V, 20.00V ±(1.0% rdg + 5d) 200.0V, 600V ±(1.5% rdg + l0d) DC Proud 200.0µA, 2000µA ±(1.5% rdg + 3d) 20.00mA, 200.0mA ±(2.0% rdg 3d) AC Proud 200.0µA, 2000µA ±(1.8% rdg + 8d) 20.00mA, 200.0mA ±(2.5% rdg + 8d) Odpor Ω ±(0.8% rdg + 5d) 2.000kΩ, 20.00kΩ 200.0kΩ ±(1.2% rdg + 3d) 2.000MΩ ±(2.0% rdg + 5d) 20.00MΩ ±(5.0% rdg + 8d) Max vstupní napětí: 600V AC/DC Diody Test: Test proud 1mA max, nezatížený obvod napětí 1.5V typicky Kontinuity Test: Zazní signál, pokud je odpor nižší než <150Ω Displej: 2000 count 3-1/2 digit LCD Přesah rozsahu: LCD zobrazí OL Polarita: Mínus (-) znaménko pro zápornou polaritu. Indikace vybité baterie: BAT symbol označí vybitou baterii. Vstupní impedance: >7.5MΩ (VDC & VAC) AC Hodnota: Hodnota RMS ACV Šířka Pásma: 50Hz až 60Hz Automatické vypnutí napájení: 15 minut nečinnosti Pojistka: ma, µa rozsah; 0.2A250V rychlá pojistka Baterie: Dvě AAA baterie

7 Provozní Teplota: Skladovací Teplota: Hmotnost: Rozměry: Norma: 0 C až 40 C (32 F až 104 F) -10 C až 50 C (14 F až 1 22 F) 308g 162 x 74.5 x 44mm 1EC CAT III-600V Stupeň vyzařování II, CE Shoda 7. Provoz 7-1. AC/DC Měření Napětí UPOZORNĚNÍ: Nikdy neměřte napětí AC / DC v průběhu zapnutí nebo vypnutí zátěže. Napěťové špičky by mohly poškodit obvody multimetru Připojte černý měřicí vodič do společné svorky označené COM a červený měřicí vodič připojte do kladné svorky označené Nastavte rotační přepínač funkcí do polohy označené VAC nebo VDC. Připojte měřicí vodiče paralelně k měřenému obvodu. Přečtěte hodnotu měřeného napětí na displeji LCD AC/DC Měření Proudu Nastavte rotační přepínač funkcí do polohy označené. Připojte černý měřicí vodič do společné svorky označené COM a červený měřicí vodič připojte do kladné svorky označené Pro měření proudů až do rozsahu 2000µA AC/DC, nastavte rotační přepínač funkcí do polohy označené ma. Stiskněte tlačítko MODE pro měření DC AC. Vypněte napájení měřeného obvodu. Rozpojte obvod v místě měření a zapojte měřící přístroj do série s měřeným obvodem. Černý měřicí vodič připojte blíže zápornému pólu napájení. Červený měřicí vodič připojte blíže kladnému pólu napájení. Přečtěte hodnotu měřeného proudu na displeji LCD.

8 7-3. Měření Odporu VAROVÁNÍ: Abyste zabránili elektrickému rázu, vždy před měřením odporu odpojte napájecí napětí obvodu a vybijte všechny kondenzátory. Vyjměte také napájecí baterie a odpojte sítový kabel. Nastavte rotační přepínač do polohy označené Ω. Připojte černý měřicí vodič do společné svorky označené COM a červený měřicí vodič připojte do kladné svorky označené Připojte měřicí vodiče paralelně k měřenému odporu nebo obvodu. Doporučujeme před měřením odpojit jeden přívod odporu z obvodu, aby ostatní součásti obvodu neovlivňovaly výsledek měření. Přečtěte hodnotu odporu na displeji LCD Kontrola Kontinuity VAROVÁNÍ: Nikdy neměřte kontinuitu na obvodech, kde se vykytuje jakékoliv napětí. Nastavte rotační přepínač do polohy označené. Připojte černý měřicí vodič do společné svorky označené COM a červený měřicí vodič připojte do kladné svorky označené Stiskněte tlačítko MODE až bude na displeji LCD zobrazeno. Připojte měřicí vodiče paralelně k vodiči nebo obvodu, jehož kontinuitu chcete kontrolovat. Pokud je naměřený odpor vodiče nebo obvodu nižší než asi 150Ω, měřicí přístroj upozorní zvukovým signálem. V případě, že je vodič nebo obvod rozpojený, na displeji LCD bude zobrazeno OL Test Diod Nastavte rotační přepínač do polohy označené. Připojte černý měřicí vodič do společné svorky označené COM a červený měřicí vodič připojte do kladné svorky označené Stiskněte tlačítko MODE až bude na displeji LCD zobrazeno Připojte měřicí vodiče paralelně k měřené diodě. Pokles napětí v propustném směru bude v rozmezí až 0.700V. Měření v závěrném směru by mělo ukazovat OL. Zkratovaná dioda bude stale ukazovat 0V a přerušená dioda bude ukazovat OL při měření v obou směrech.

9 7-6. MAX Hold Tlačítko Slouží k podržení nejvyšší naměřené hodnoty na displeji LCD. Stiskněte tlačítko MAX Hold. Na displeji LCD se nebude hodnota měnit a bude zobrazena maximální naměřená hodnota. Stiskněte opět tlačítko MAX H old pro návrat do normálního módu měření Hold Tlačítko Funkce Data Hold umožňuje podržet výsledek naměřené hodnoty na displeji LCD pro další použití. Stiskněte tlačítko DATA HOLD, hodnota na displeji se přestane měnit a na displeji LCD se zobrazí indikátor HOLD. Stiskněte opět tlačítko DATA HOLD pro návrat do normálního módu měření Auto Power Off (Automatické vypnutí napájení) Auto off vypne napájení přístroje, pokud není 15 minut vyhodnocena nějaká činnost Výměna Baterie Odejměte spodní kryt a upevňovací šroubek. Vyměňte starou baterii za novou baterii typu AAA. Namístěte zpět spodní kryt a zajistěte jej šroubkem Výměna Pojistky VAROVÁNÍ: Abyste zabránili elektrickému rázu, vždy před sejmutím krytu pojistek odpojte všechny měřicí vodiče od měřených obvodů pod napětím. Odpojte měřicí vodiče od měřicího přístroje. Sejměte ochranný gumový obal Odejměte kryt baterie (dva B šroubky) a vyměňte baterie. Odšroubujte čtyři A šroubky, které drží zadní kryt přístroje. Povytáhněte desku plošného spoje z držáku konektoru, abyste získali přístup k držáku pojistek. Opatrně vytáhněte přepálenou pojistku a nasuňte do držáku novou pojistku. Vždy používejte pojistky, které odpovídají rozměrům a dané specifikaci (0.2A/250V rychle tavná pro rozsah 200mA). Spojte zpět desku plošného spoje s konektorem a jemně ji zatlačte do původní pozice. Namístěte zpět zadní kryt, napájecí baterie a kryt baterií.

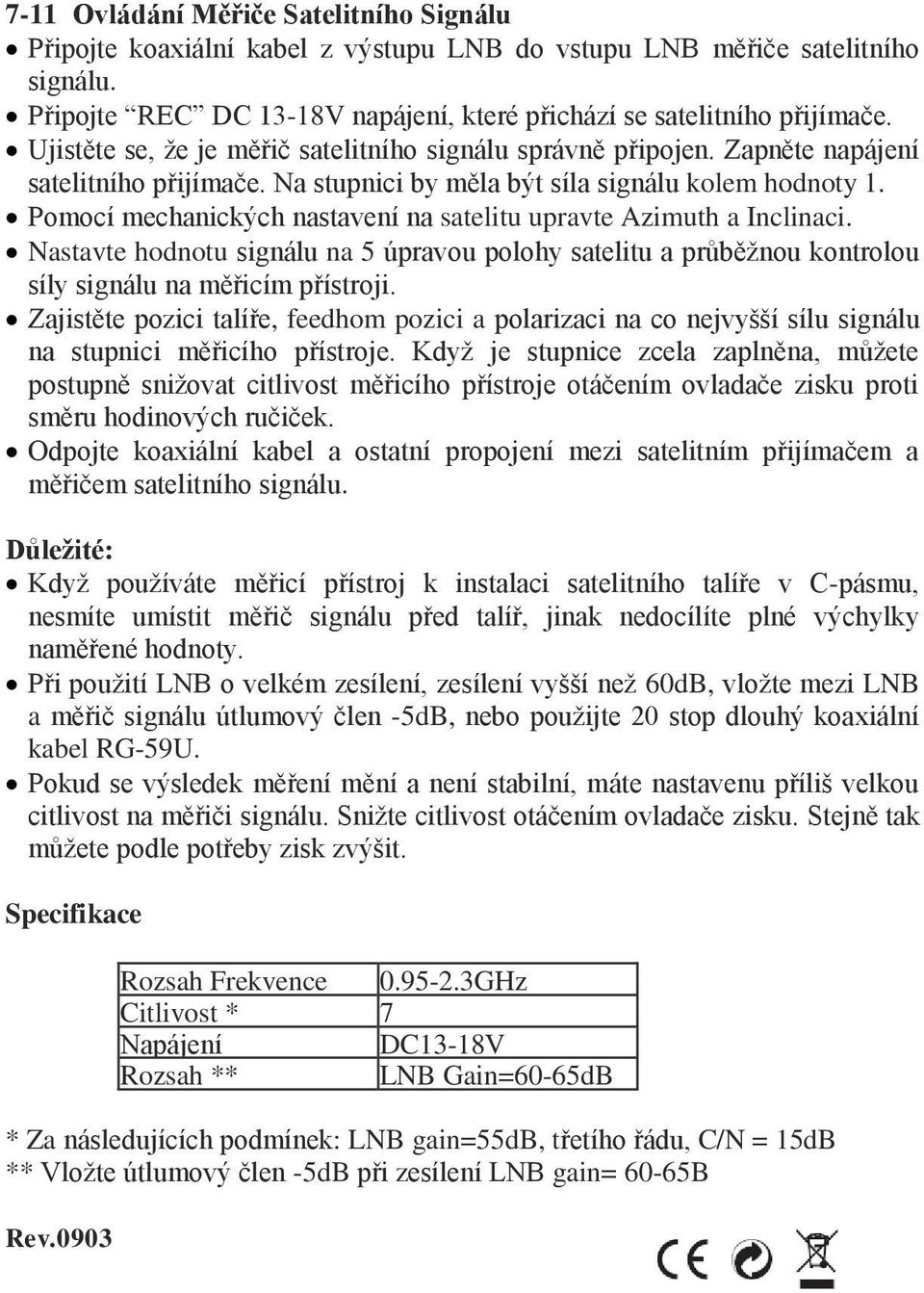

10 7-11 Ovládání Měřiče Satelitního Signálu Připojte koaxiální kabel z výstupu LNB do vstupu LNB měřiče satelitního signálu. Připojte REC DC 13-18V napájení, které přichází se satelitního přijímače. Ujistěte se, že je měřič satelitního signálu správně připojen. Zapněte napájení satelitního přijímače. Na stupnici by měla být síla signálu kolem hodnoty 1. Pomocí mechanických nastavení na satelitu upravte Azimuth a Inclinaci. Nastavte hodnotu signálu na 5 úpravou polohy satelitu a průběžnou kontrolou síly signálu na měřicím přístroji. Zajistěte pozici talíře, feedhom pozici a polarizaci na co nejvyšší sílu signálu na stupnici měřicího přístroje. Když je stupnice zcela zaplněna, můžete postupně snižovat citlivost měřicího přístroje otáčením ovladače zisku proti směru hodinových ručiček. Odpojte koaxiální kabel a ostatní propojení mezi satelitním přijímačem a měřičem satelitního signálu. Důležité: Když používáte měřicí přístroj k instalaci satelitního talíře v C-pásmu, nesmíte umístit měřič signálu před talíř, jinak nedocílíte plné výchylky naměřené hodnoty. Při použití LNB o velkém zesílení, zesílení vyšší než 60dB, vložte mezi LNB a měřič signálu útlumový člen -5dB, nebo použijte 20 stop dlouhý koaxiální kabel RG-59U. Pokud se výsledek měření mění a není stabilní, máte nastavenu příliš velkou citlivost na měřiči signálu. Snižte citlivost otáčením ovladače zisku. Stejně tak můžete podle potřeby zisk zvýšit. Specifikace Rozsah Frekvence GHz Citlivost * 7 Napájení DC13-18V Rozsah ** LNB Gain=60-65dB * Za následujících podmínek: LNB gain=55db, třetího řádu, C/N = 15dB ** Vložte útlumový člen -5dB při zesílení LNB gain= 60-65B Rev.0903
