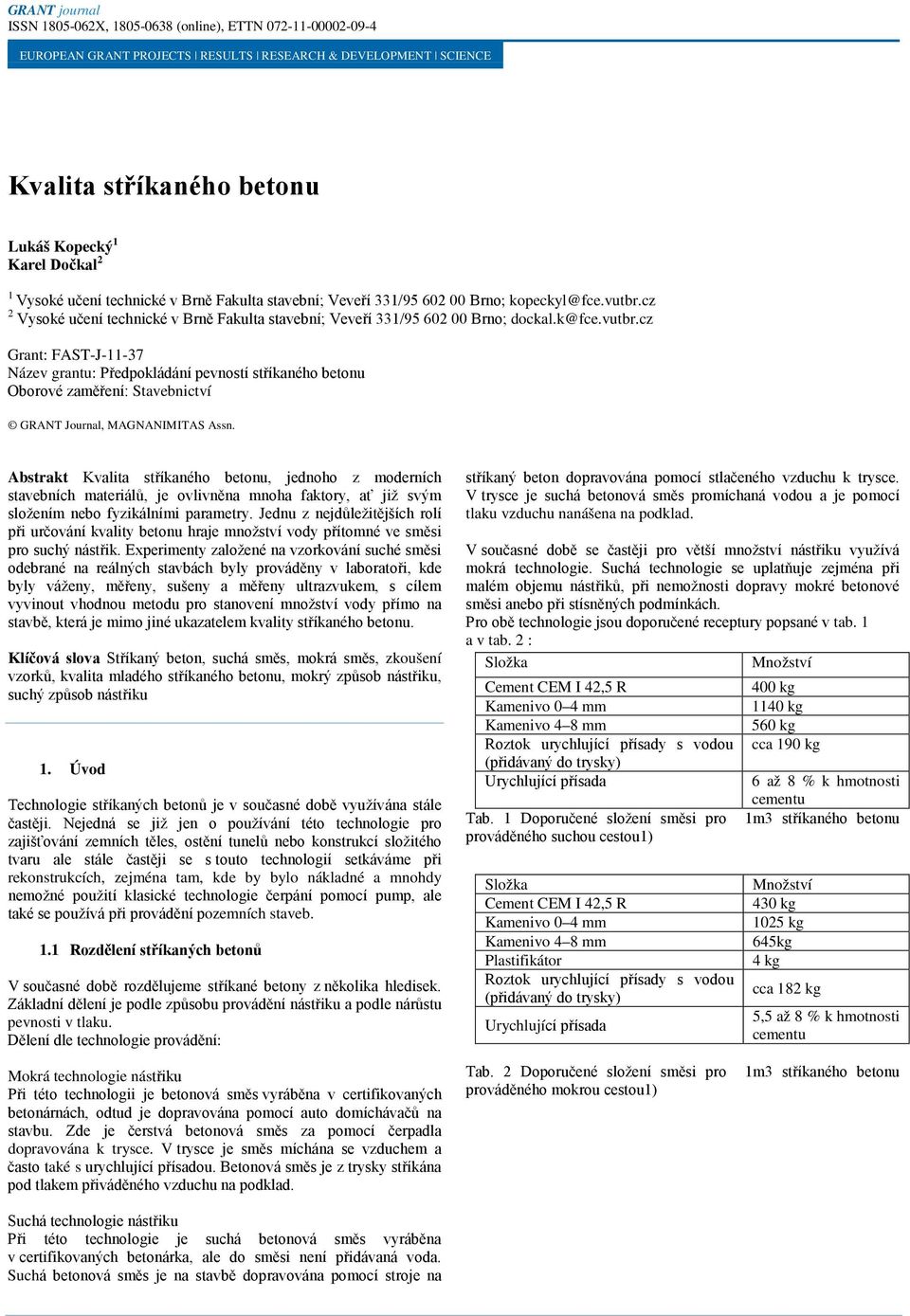

1 Kvalita stříkaného betonu Lukáš Kopecký 1 Karel Dočkal 2 1 Vysoké učení technické v Brně Fakulta stavební; Veveří 331/ Brno; kopeckyl@fce.vutbr.cz 2 Vysoké učení technické v Brně Fakulta stavební; Veveří 331/ Brno; dockal.k@fce.vutbr.cz Grant: FAST-J Název grantu: Předpokládání pevností stříkaného betonu Oborové zaměření: Stavebnictví GRANT Journal, MAGNANIMITAS Assn. Abstrakt Kvalita stříkaného betonu, jednoho z moderních stavebních materiálů, je ovlivněna mnoha faktory, ať již svým složením nebo fyzikálními parametry. Jednu z nejdůležitějších rolí při určování kvality betonu hraje množství vody přítomné ve směsi pro suchý nástřik. Experimenty založené na vzorkování suché směsi odebrané na reálných stavbách byly prováděny v laboratoři, kde byly váženy, měřeny, sušeny a měřeny ultrazvukem, s cílem vyvinout vhodnou metodu pro stanovení množství vody přímo na stavbě, která je mimo jiné ukazatelem kvality stříkaného betonu. Klíčová slova Stříkaný beton, suchá směs, mokrá směs, zkoušení vzorků, kvalita mladého stříkaného betonu, mokrý způsob nástřiku, suchý způsob nástřiku 1. Úvod Technologie stříkaných betonů je v současné době využívána stále častěji. Nejedná se již jen o používání této technologie pro zajišťování zemních těles, ostění tunelů nebo konstrukcí složitého tvaru ale stále častěji se s touto technologií setkáváme při rekonstrukcích, zejména tam, kde by bylo nákladné a mnohdy nemožné použití klasické technologie čerpání pomocí pump, ale také se používá při provádění pozemních staveb. 1.1 Rozdělení stříkaných betonů V současné době rozdělujeme stříkané betony z několika hledisek. Základní dělení je podle způsobu provádění nástřiku a podle nárůstu pevnosti v tlaku. Dělení dle technologie provádění: stříkaný beton dopravována pomocí stlačeného vzduchu k trysce. V trysce je suchá betonová směs promíchaná vodou a je pomocí tlaku vzduchu nanášena na podklad. V současné době se častěji pro větší množství nástřiku využívá mokrá technologie. Suchá technologie se uplatňuje zejména při malém objemu nástřiků, při nemožnosti dopravy mokré betonové směsi anebo při stísněných podmínkách. Pro obě technologie jsou doporučené receptury popsané v tab. 1 a v tab. 2 : 400 kg 1140 kg Kamenivo 4 8 mm 560 kg Roztok urychlující přísady s vodou cca 190 kg (přidávaný do trysky) Urychlující přísada 6 až 8 % k hmotnosti cementu Tab. 1 Doporučené složení směsi pro 1m3 stříkaného betonu prováděného suchou cestou1) Kamenivo 4 8 mm Plastifikátor Roztok urychlující přísady s vodou (přidávaný do trysky) Urychlující přísada 430 kg 1025 kg 645kg 4 kg cca 182 kg 5,5 až 8 % k hmotnosti cementu Mokrá technologie nástřiku Při této technologii je betonová směs vyráběna v certifikovaných betonárnách, odtud je dopravována pomocí auto domíchávačů na stavbu. Zde je čerstvá betonová směs za pomocí čerpadla dopravována k trysce. V trysce je směs míchána se vzduchem a často také s urychlující přísadou. Betonová směs je z trysky stříkána pod tlakem přiváděného vzduchu na podklad. Suchá technologie nástřiku Při této technologie je suchá betonová směs vyráběna v certifikovaných betonárka, ale do směsi není přidávaná voda. Suchá betonová směs je na stavbě dopravována pomocí stroje na Tab. 2 Doporučené složení směsi pro prováděného mokrou cestou1) 1m3 stříkaného betonu

2 Dělení pole oboru nárůstu pevnosti Obor Doba po nástřiku 6 min. J1 0,10 J2 0,20 J3 0,50 10 min. 0,1 4 0,2 5 0, min. Tab. 3 Předepsané pevnosti v tlaku mladého stříkaného betonu pro jednotlivé obory (MPa) 1) 1.2 Kvalita betonu Výsledná kvalita provedení stříkaného betonu je závislá na několika faktorech. Kombinace těchto faktorů výrazně ovlivňuje výslednou kvalitu. - Složení směsi U složení betonové směsi je nutný správný poměr jednotlivých frakcí kameniva a správný vodní součinitel. Požadované vlastnosti upravujeme přidáním přísad a příměsí. - Kvalita podkladu Povrch by měl být očištěn od nekvalitní části horniny a je-li nástřik prováděn na nasákavé horniny, je zapotřebí povést navlhčení povrchu. - Realizace nástřiku Tryska pro nástřik musí být vždy kolmo k povrchu, na který se provádí nástřik. Vzdálenost mezi tryskou a podkladem by měla být 1-1,5 m. - Teplota Nástřiky je možné provádět bez zvláštních požadavků na teplotu a složení betonové směsi do teploty +5 C. Je- li teplota nižší, jsou nutná opatření, aby beton byl chráněn proti mrazu, než jeho pevnost dosáhne 5MPa. - Ošetřování Chránění nástřiku proti vysoušení a vysokým teplotám. Velmi významným faktorem ovlivňující kvality stříkaného betonu je vodní součinitel. Jak bylo popsáno výše, hodnoty vodního součinitel jsou pro jednotlivé technologie nástřiku doporučeny. Tyto hodnoty jsou však velmi těžko kontrolovatelné neboť dokážeme namíchat mokrou betonovou směs v betonárce na předepsaný vodní součinitel a u suché betonové směsi můžeme odhadovat její vlhkost, ale při nástřiku je množství přidávané vody do trysky regulováno operátor a často je jen na jeho zkušenosti kolik vody při provádění nástřiku přidá. Operátor trysky reguluje množství vody s ohledem na teplotní podmínky, typ a vlhkost podkladu a množství spadu. 2. EXPERIMENT ,1 0,3 0,5 0,7 0,1 2,0 24 hod. 0,3 0,5 0,7 1,00 1,6 2,5 5,0 1,1 1,5 2,0 2,8 5,0 7,5 15, Cílem experimentu bylo porovnat kvalitu stříkaného betonu prováděného suchou cestou. Vzorky byly odebíraný na různých stavbách při stejné receptuře betonové směsi. Pro účely experimentu byla zvolná betonová směs bez použití urychlovače. Tato technologie byla volena místo ukládání prostého betonu klasickým způsobem z důvodu stísněných pracovních podmínek při rekonstrukcích. 2.1 Složení směsi Při experimentu byla použita suchá betonová směs bez požití urychlující přísady. Složení směsi vzorků A, B a C je popsáno v tab. 4 a tab. 5. Cement CEM I 32,5 R 300 kg 1703 kg Popílek 100 kg Tab. 4 Složení zkoušené směsi pro vzorky A, B a C 450 kg 1716 kg Tab. 5 Složení zkoušené směsi pro vzorky Ž 2.2 Odběr vzorků Vzorky byly odebíraný v průběhu provádění nástřiku. Odběr vzorků byl prováděn podle normy ČSN EN Vzorky byly odebírány v teplotním rozmezí C. Pro odběr vzorků byla použita forma z voděodolné překližky o rozměrech 500x500x150mm. Forma byla před nástřikem opatřena odbedňovacím přípravkem Sika Separol N. Bezprostředně po provedení nástřiku byl povrch vzorku ve formě uhlazen a zakryt igelitovou folii aby se zabránilo odpařování vody z povrchu vzorku. Vzorek byl na stavbě ponechán do druhého dne, aby byla pevnost vzorku dostatečná proto, aby bylo zabráněno poškození vzorku v průběhu přepravy vzorku do laboratoře. V laboratoři byl vzorek odbedněn a ponechán po dobu 7 dnů při teplotě 20 C. 2.3 Výroba zkušebních těles Zkušební tělesa byla vyráběna po 28 dnech od provedení odběru vzorků. Zkušební tělesa byla vyráběna pomocí vývrtů z odebraných vzorků. Velikost vývrtu byla volena na základě normy ČSN ). Vývrty byly odvrtávány z odformovaného betonového bloku pomocí diamantové jádrové korunky o průměru 104,0 mm. Proto, aby bylo možné provádět na odvrtech zkoušky, bylo zapotřebí vyrovnat podstavy odvrtaného válečku. Odvrtaný váleček byl zkrácen pomocí diamantové pily tak, aby bylo dosaženo vodorovnosti podstavy Volba poměru výšky válečku a šířky válečku 1:1 byla volena z důvodů porovnávání pevností s krychelnou pevností. Výška tedy byla volena stejně jako průměr válečku 104,0 mm. Vzorky na základě náhodného výběru rozděleny do tří skupin. První skupina vzorku byla uložena po zjištění objemové hmotnosti v laboratoři při teplotě 20 C, druhá skupina vzorků byla uložena do vodní lázně o teplotě 8 C do maximálního nasáknutí, a třetí skupina vzorků byla vysušována v sušárně při teplotě 60 C po dobu 7 dní. 2.4 Zkoušení vzorků objemová hmotnost Z každého odebraného zkušebního tělesa bylo provedeno 9 vývrtů. Po přípravě zkušebních těles o rozměrech R = 104,0 mm a v =104,0 mm. Zkušební vzorky byly po odvrtání ponechány 7 dní v laboratoři, aby došlo k jejich částečnému vysušení. Poté byly vzorky zváženy s přesností na 0,1g. Následně byly vzorky změřeny pomocí digitálního posuvného měřidla. Podstava zkušebního válečku a výška válečku byla změřena s přesností 0,01 mm ve dvou na sebe kolmých směrech. Na základě změřené hmotnosti a rozměrů vzorků byla vypočítána Objemová hmotnost betonu s přirozenou vlhkostí D r v kg/m 3. D r = m r / V V je objem tělesa v m 3, m r je hmotnost dodaného vzorku s přirozenou vlhkostí v kg.

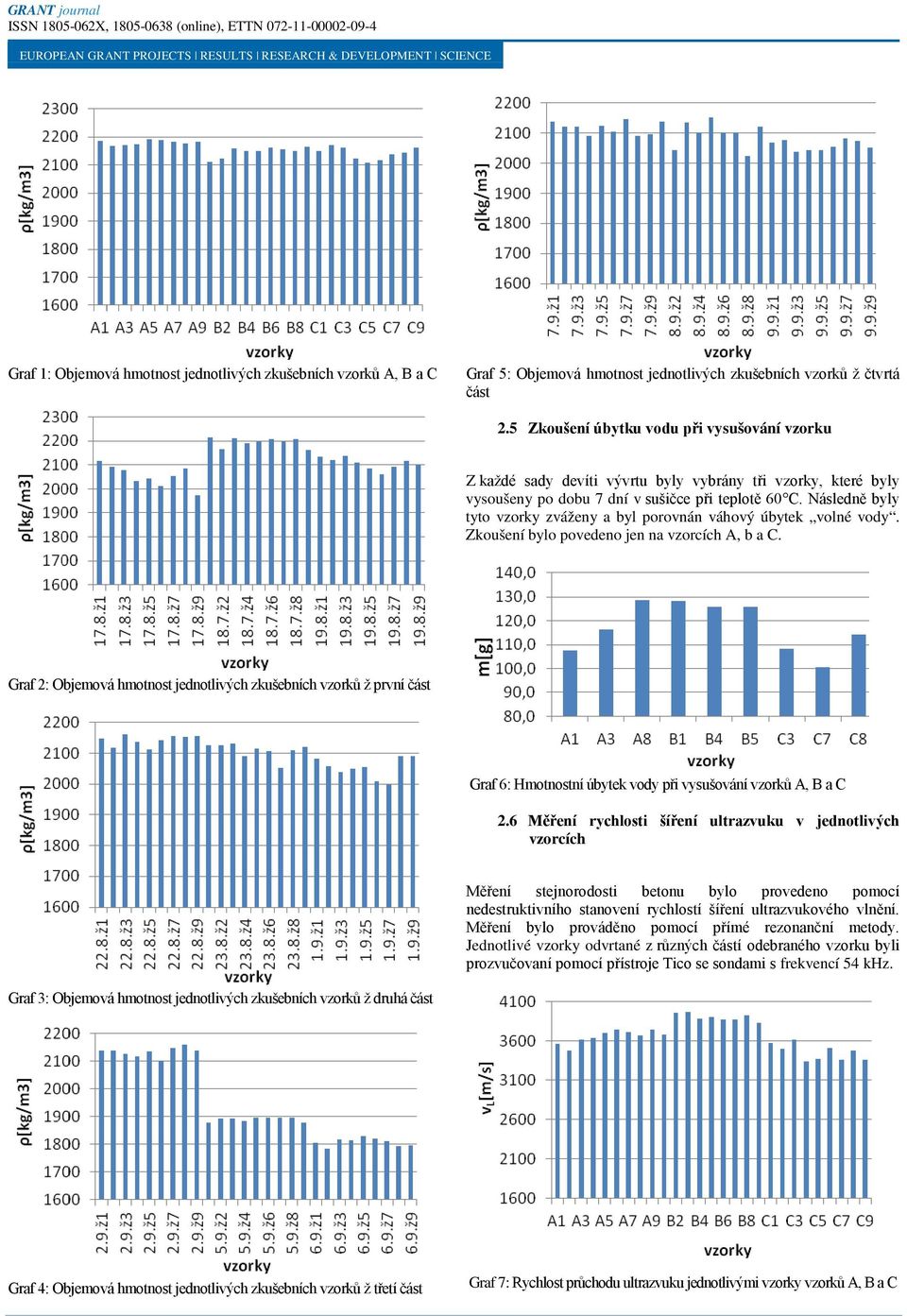

3 Graf 1: Objemová hmotnost jednotlivých zkušebních vzorků A, B a C Graf 5: Objemová hmotnost jednotlivých zkušebních vzorků ž čtvrtá část 2.5 Zkoušení úbytku vodu při vysušování vzorku Z každé sady devíti vývrtu byly vybrány tři vzorky, které byly vysoušeny po dobu 7 dní v sušičce při teplotě 60 C. Následně byly tyto vzorky zváženy a byl porovnán váhový úbytek volné vody. Zkoušení bylo povedeno jen na vzorcích A, b a C. Graf 2: Objemová hmotnost jednotlivých zkušebních vzorků ž první část Graf 6: Hmotnostní úbytek vody při vysušování vzorků A, B a C 2.6 Měření rychlosti šíření ultrazvuku v jednotlivých vzorcích Měření stejnorodosti betonu bylo provedeno pomocí nedestruktivního stanovení rychlostí šíření ultrazvukového vlnění. Měření bylo prováděno pomocí přímé rezonanční metody. Jednotlivé vzorky odvrtané z různých částí odebraného vzorku byli prozvučovaní pomocí přístroje Tico se sondami s frekvencí 54 khz. Graf 3: Objemová hmotnost jednotlivých zkušebních vzorků ž druhá část Graf 4: Objemová hmotnost jednotlivých zkušebních vzorků ž třetí část Graf 7: Rychlost průchodu ultrazvuku jednotlivými vzorky vzorků A, B a C

4 Na základě provedeného měření byla zjišťována homogenita odebraného betonu. Výsledky homogenity vzorků A, B, a C jsou znázorněny na grafech 11, 12 a 13. A1 A2 A3 Graf 8 :Rychlost průchodu ultrazvuku jednotlivými vzorků ž první část A8 A9 A4 A7 A6 A5 Graf 11: Rychlost šíření UZ v jednotlivých částech odebraného vzorku A B1 B8 B2 B9 B3 B4 Graf 9: Rychlost průchodu ultrazvuku jednotlivými vzorků ž druhá část B7 B6 B5 Graf 12: Rychlost šíření UZ v jednotlivých částech odebraného vzorku B Graf 10: Rychlost průchodu ultrazvuku jednotlivými vzorků ž třetí část C1 C8 C2 C3 C9 C4 C7 C6 C5 Graf 13: Rychlost šíření UZ v jednotlivých částech odebraného vzorku C 3. ZÁVĚR Graf 10 :Rychlost průchodu ultrazvuku jednotlivými vzorků ž čtvrtá část Ze zjištěných výsledků měření je patrné, že při použití stejné receptury a stejných podmínek dochází k výrobě stříkaného betonu různé kvality a to nejen objemové hmotnosti, ale také rychlosti šíření ultrazvuku. Výsledky se liší u jednotlivých odběrů ale také v jednotlivých částech odebraných vzorků. Tato oblast stříkaných betonů vyžaduje podrobnějšího zkoumání, a proto bych výzkum dále rozšířil o měření pevnosti v tlaku, změny rychlosti šizení UZ u vysušených vzorků a u vzorků uložených ve vodní lázni. Součástí

5 výzkumu je také porovnání skutečného dávkováni vody přímo na stavbě v průběhu nástřiku a jeho porovnání s výsledky obsahu vody ve zkušebnách pomocí vysušování vzorků. Tyto části výzkumu jsou zatím rozpracovány. Zdroje 1. HILAR, Matoués. Stříkaný beton v podzemním stavitelství [online]. [s.20.], [s.21.] [s.40.], 2008 [cit ]. Dostupné z WWW: < ISBN ČSN EN Zkoušení ztvrdlého betonu - Část 1: Tvar, rozměry a jiné požadavky na zkušební tělesa a formy. Praha: Český normalizační institut, s.
