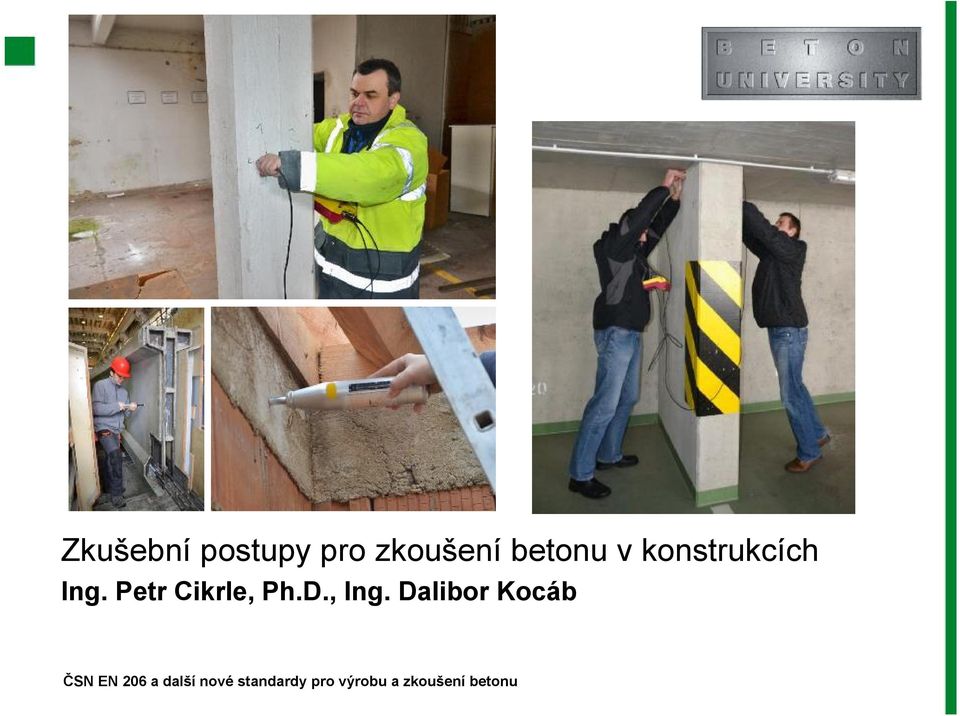

1 Zkušební postupy pro zkoušení betonu v konstrukcích Ing. Petr Cikrle, Ph.D., Ing. Dalibor Kocáb

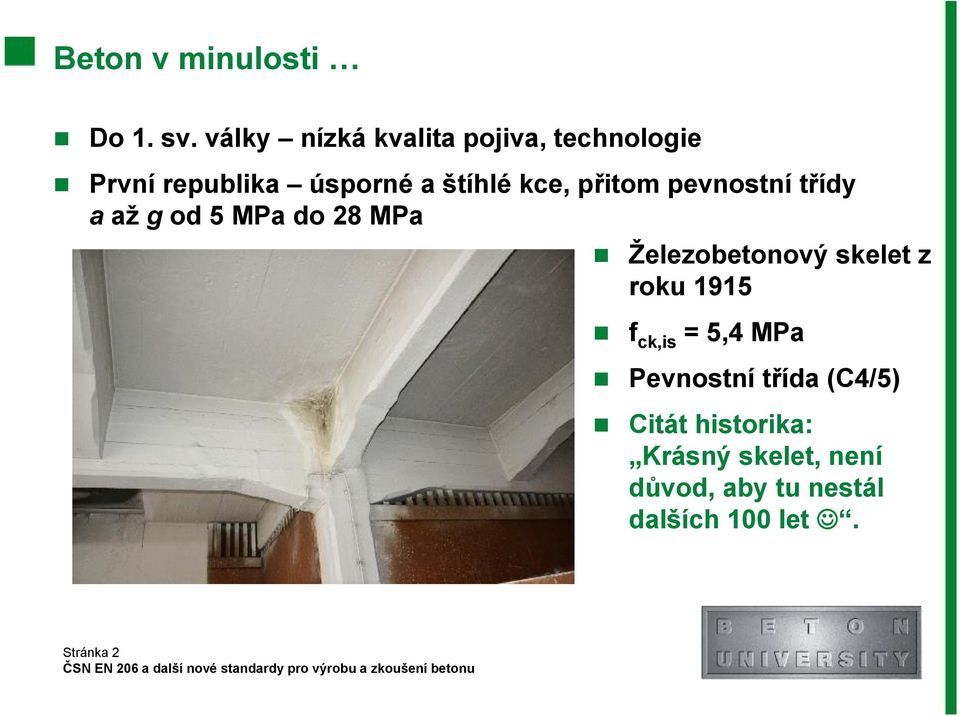

2 Beton v minulosti Do 1. sv. války nízká kvalita pojiva, technologie První republika úsporné a štíhlé kce, přitom pevnostní třídy a až g od 5 MPa do 28 MPa Železobetonový skelet z roku 1915 f ck,is = 5,4 MPa Pevnostní třída (C4/5) Citát historika: Krásný skelet, není důvod, aby tu nestál dalších 100 let. Stránka 2

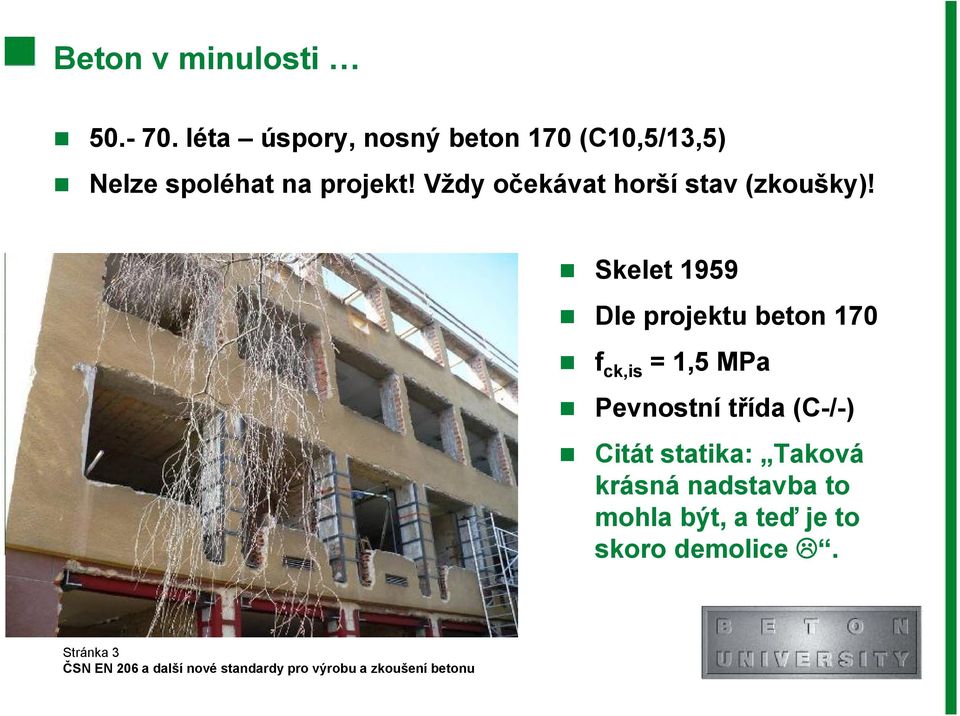

3 Beton v minulosti léta úspory, nosný beton 170 (C10,5/13,5) Nelze spoléhat na projekt! Vždy očekávat horší stav (zkoušky)! Skelet 1959 Dle projektu beton 170 f ck,is = 1,5 MPa Pevnostní třída (C-/-) Citát statika: Taková krásná nadstavba to mohla být, a teď je to skoro demolice. Stránka 3

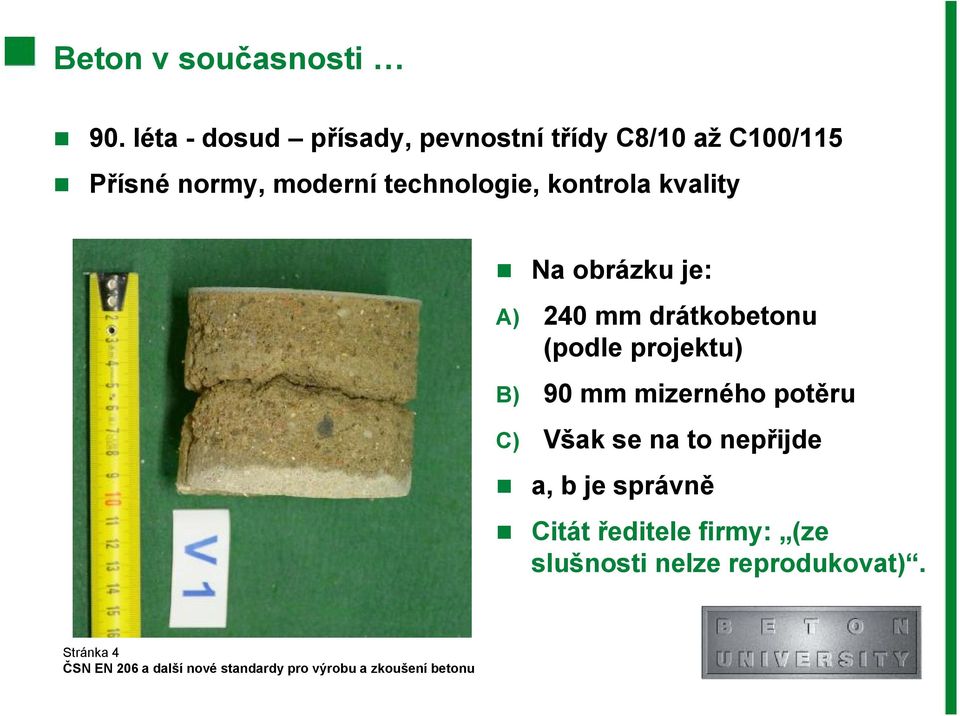

4 Beton v současnosti 90. léta - dosud přísady, pevnostní třídy C8/10 až C100/115 Přísné normy, moderní technologie, kontrola kvality Na obrázku je: A) 240 mm drátkobetonu (podle projektu) B) 90 mm mizerného potěru C) Však se na to nepřijde a, b je správně Citát ředitele firmy: (ze slušnosti nelze reprodukovat). Stránka 4

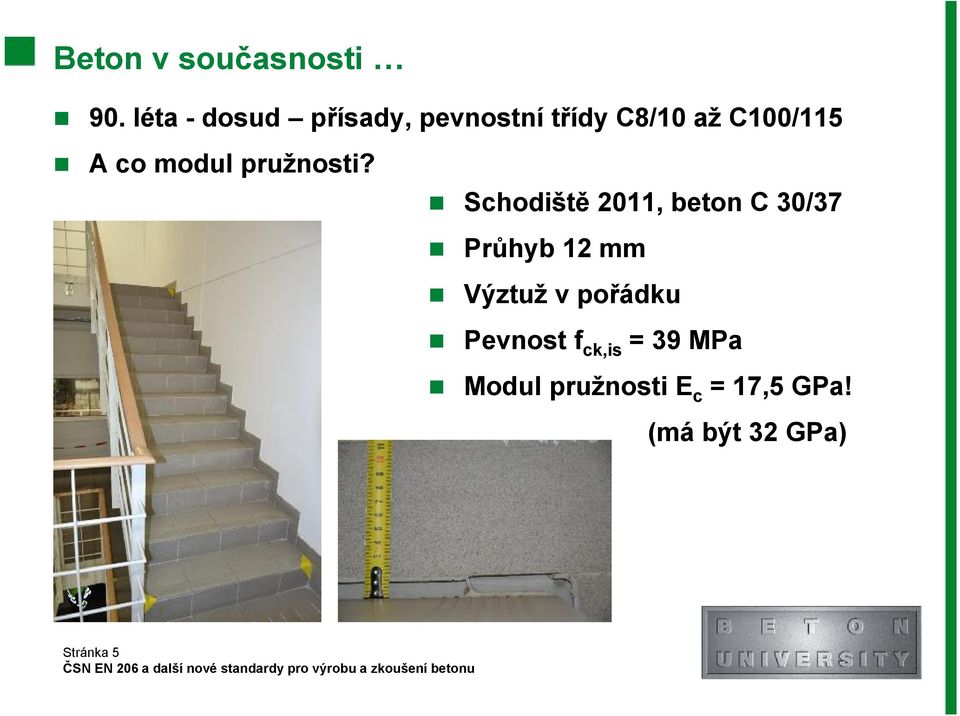

5 Beton v současnosti 90. léta - dosud přísady, pevnostní třídy C8/10 až C100/115 A co modul pružnosti? Schodiště 2011, beton C 30/37 Průhyb 12 mm Výztuž v pořádku Pevnost f ck,is = 39 MPa Modul pružnosti E c = 17,5 GPa! (má být 32 GPa) Stránka 5

6 Přehled norem pro zkoušení betonu STARŠÍ POSTUP: ČSN :2012 Nedestruktivní zkoušení betonových konstrukcí (dříve 1989: Nedeštruktívne skúšanie betónových konštrukcií) NOVÉ POSTUPY: ČSN EN 13791:2007 Stanovení pevnosti betonu v konstrukcích nebo ve stavebních dílcích (spíše pro kontrolu jakosti nových konstrukcí) ČSN ISO 13822:2014 Zásady navrhování konstrukcí Hodnocení existujících konstrukcí (pro starší a staré konstrukce) ČSN :2014 Hodnocení a ověřování existujících konstrukcí Doplňující ustanovení (český apendix k ISO 13822, od ) Stránka 6

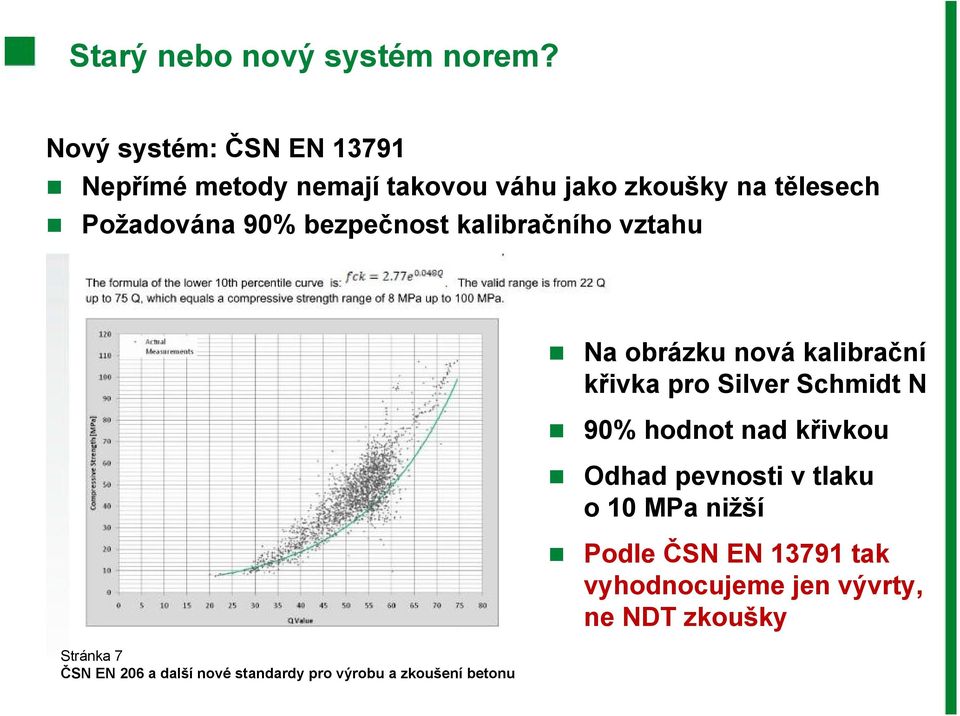

7 Starý nebo nový systém norem? Nový systém: ČSN EN Nepřímé metody nemají takovou váhu jako zkoušky na tělesech Požadována 90% bezpečnost kalibračního vztahu Stránka 7 Na obrázku nová kalibrační křivka pro Silver Schmidt N 90% hodnot nad křivkou Odhad pevnosti v tlaku o 10 MPa nižší Podle ČSN EN tak vyhodnocujeme jen vývrty, ne NDT zkoušky

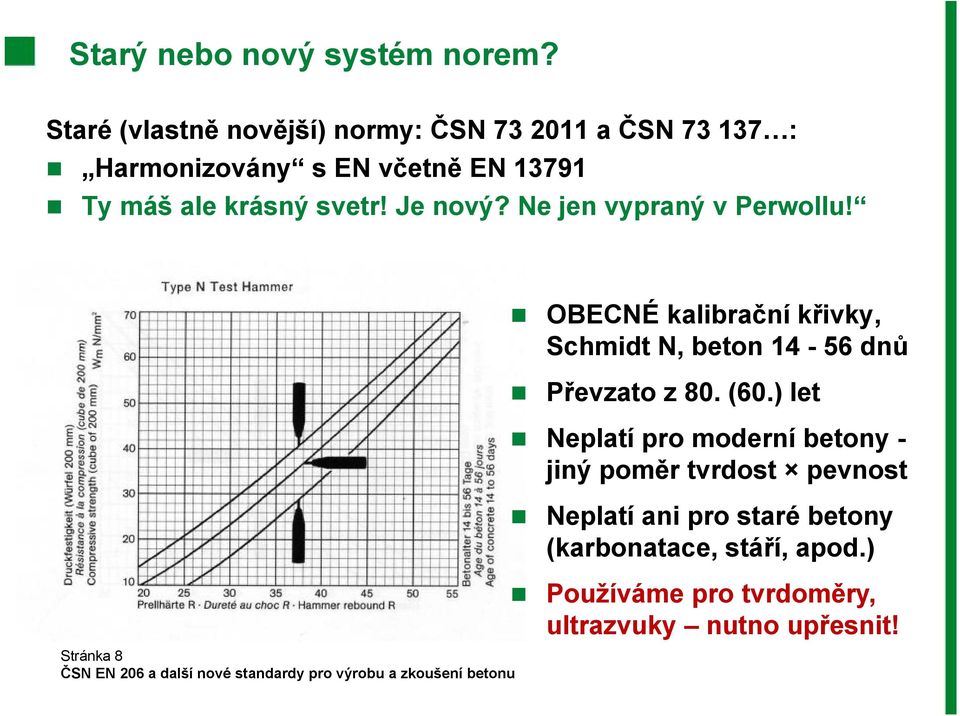

8 Starý nebo nový systém norem? Staré (vlastně novější) normy: ČSN a ČSN : Harmonizovány s EN včetně EN Ty máš ale krásný svetr! Je nový? Ne jen vypraný v Perwollu! Stránka 8 OBECNÉ kalibrační křivky, Schmidt N, beton dnů Převzato z 80. (60.) let Neplatí pro moderní betony - jiný poměr tvrdost pevnost Neplatí ani pro staré betony (karbonatace, stáří, apod.) Používáme pro tvrdoměry, ultrazvuky nutno upřesnit!

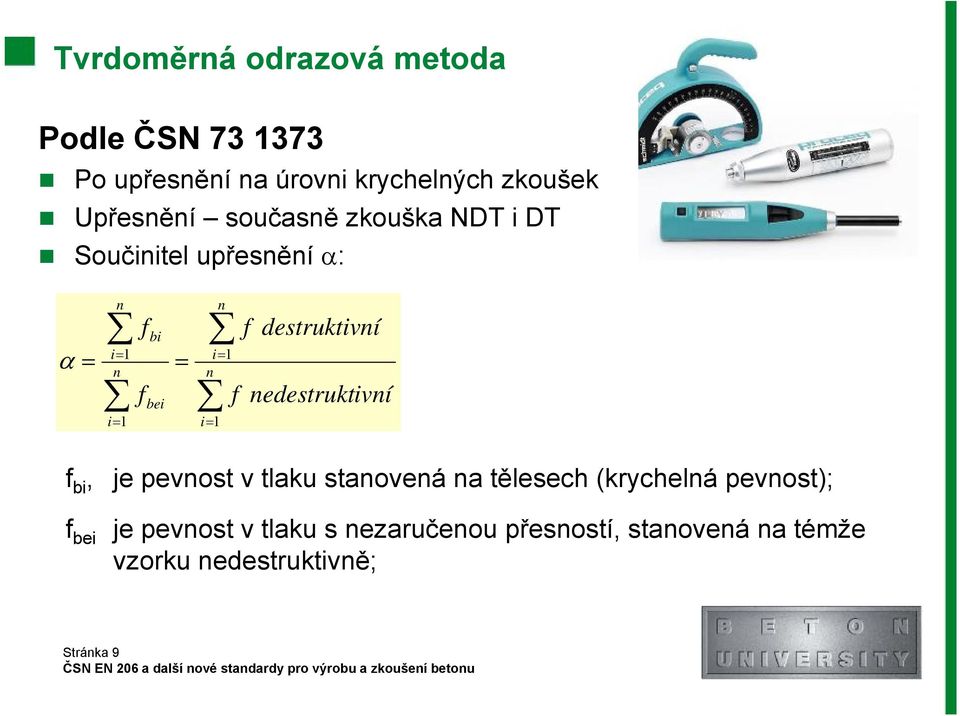

9 Tvrdoměrná odrazová metoda Podle ČSN Po upřesnění na úrovni krychelných zkoušek Upřesnění současně zkouška NDT i DT Součinitel upřesnění : n i 1 n i 1 f f bi bei n i 1 n i 1 f destruktivní f nedestruktivní f bi, je pevnost v tlaku stanovená na tělesech (krychelná pevnost); f bei je pevnost v tlaku s nezaručenou přesností, stanovená na témže vzorku nedestruktivně; Stránka 9

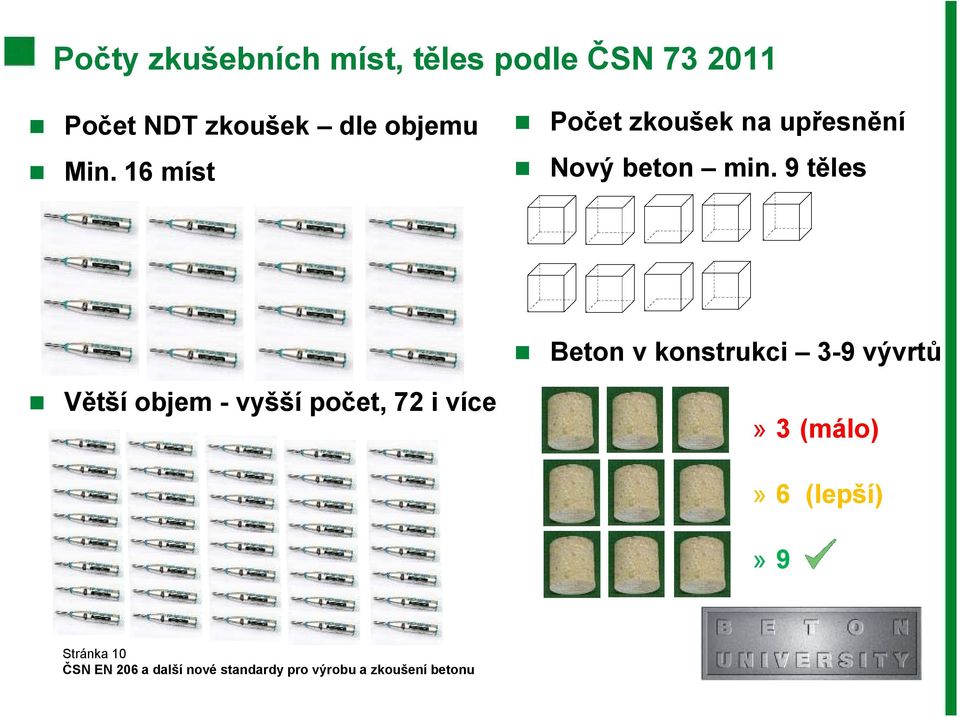

10 Počty zkušebních míst, těles podle ČSN Počet NDT zkoušek dle objemu Min. 16 míst Počet zkoušek na upřesnění Nový beton min. 9 těles Beton v konstrukci 3-9 vývrtů Větší objem - vyšší počet, 72 i více» 3 (málo)» 6 (lepší)» 9 Stránka 10

11 Novinka jménem Silver Schmidt Q 100 energie obnovená energie vstupní Silver Schmidt N, L Uvnitř optická čidla, měří rychlost dopadu a odrazu Udává hodnotu Q = koeficient vrácené energie: viz vztah Hodnota Q je méně závislá na tření Hodnota Q nevyžaduje korekci směru Zvyšuje se rozsah pevností od 10 MPa do 100 MPa Stránka 11

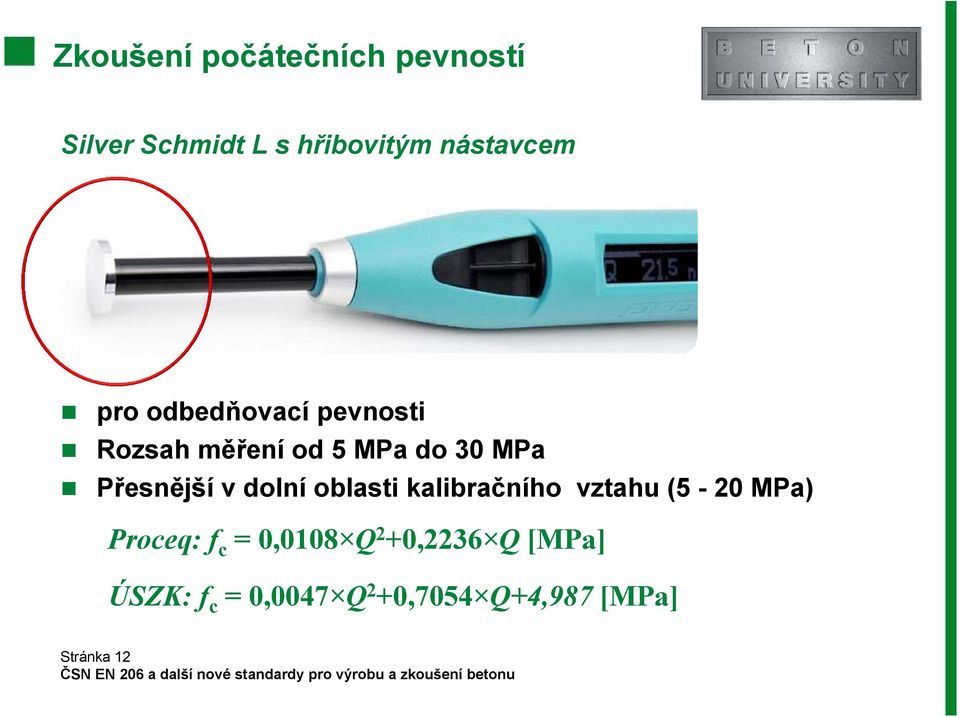

12 Zkoušení počátečních pevností Silver Schmidt L s hřibovitým nástavcem pro odbedňovací pevnosti Rozsah měření od 5 MPa do 30 MPa Přesnější v dolní oblasti kalibračního vztahu (5-20 MPa) Proceq: f c = 0,0108 Q 2 +0,2236 Q [MPa] ÚSZK: f c = 0,0047 Q 2 +0,7054 Q+4,987 [MPa] Stránka 12

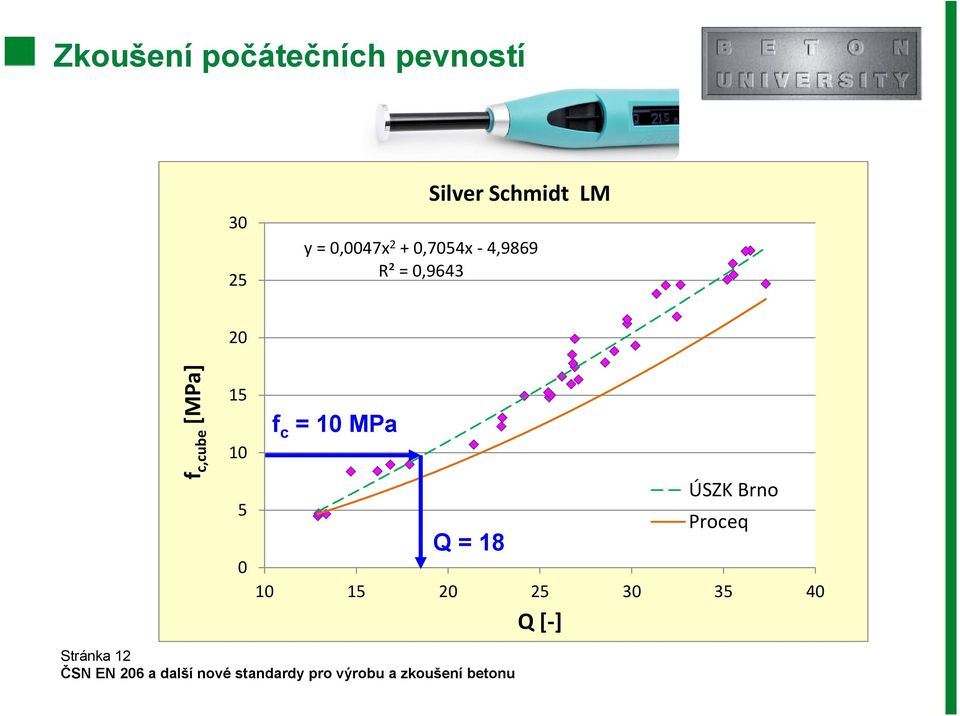

13 Zkoušení počátečních pevností Silver Schmidt LM y = 0,0047x 2 + 0,7054x 4,9869 R² = 0,9643 f c,cube [MPa] f c = 10 MPa Q = Q[ ] ÚSZK Brno Proceq Stránka 12

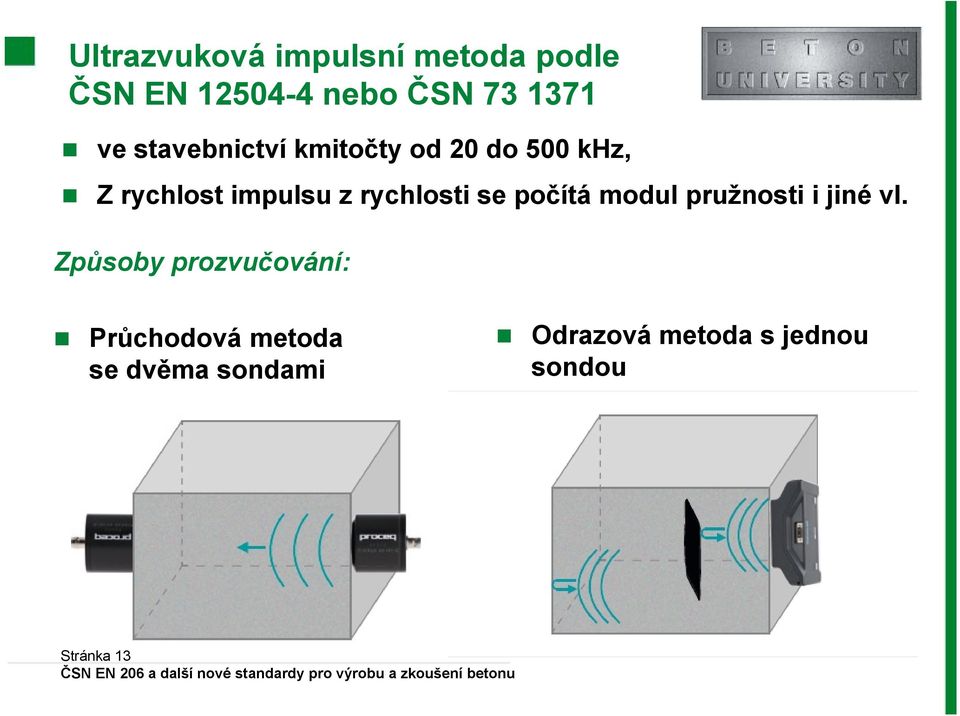

14 Ultrazvuková impulsní metoda podle ČSN EN nebo ČSN ve stavebnictví kmitočty od 20 do 500 khz, Z rychlost impulsu z rychlosti se počítá modul pružnosti i jiné vl. Způsoby prozvučování: Průchodová metoda se dvěma sondami Odrazová metoda s jednou sondou Stránka 13

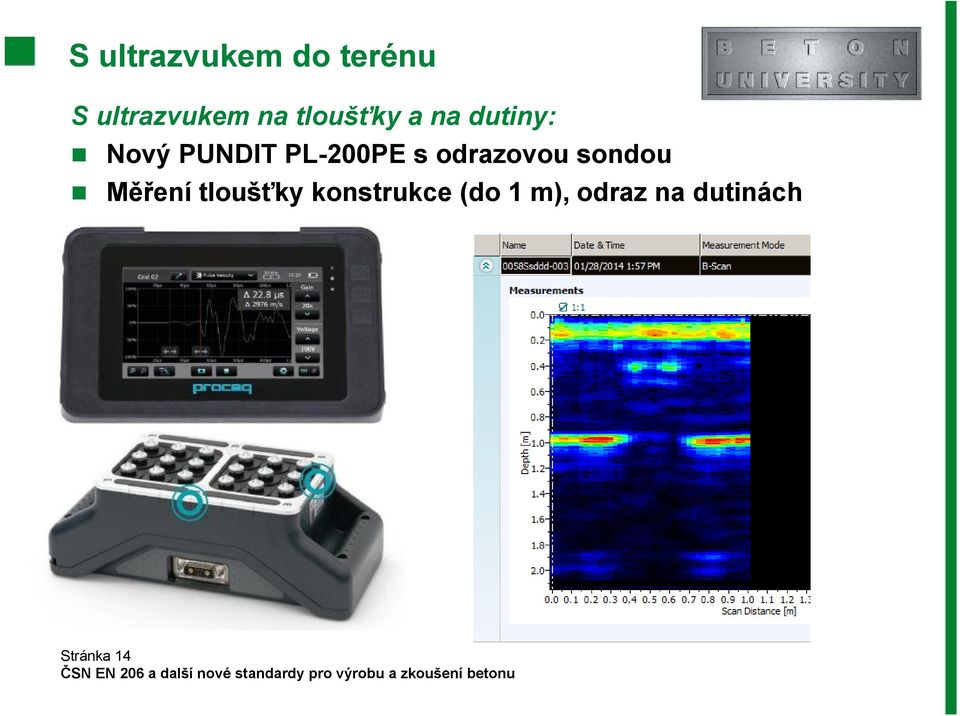

15 S ultrazvukem do terénu S ultrazvukem na tloušťky a na dutiny: Nový PUNDIT PL-200PE s odrazovou sondou Měření tloušťky konstrukce (do 1 m), odraz na dutinách Stránka 14

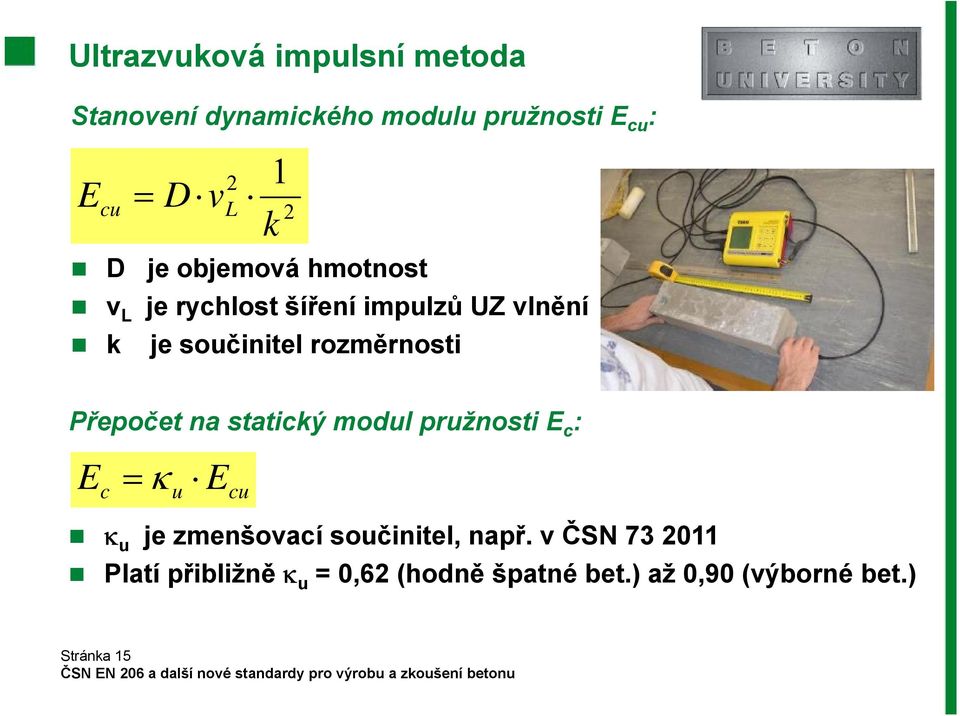

16 Ultrazvuková impulsní metoda Stanovení dynamického modulu pružnosti E cu : E cu D v 2 1 L 2 k D je objemová hmotnost v L je rychlost šíření impulzů UZ vlnění k je součinitel rozměrnosti Přepočet na statický modul pružnosti E c : E c E u cu u je zmenšovací součinitel, např. v ČSN Platí přibližně u = 0,62 (hodně špatné bet.) až 0,90 (výborné bet.) Stránka 15

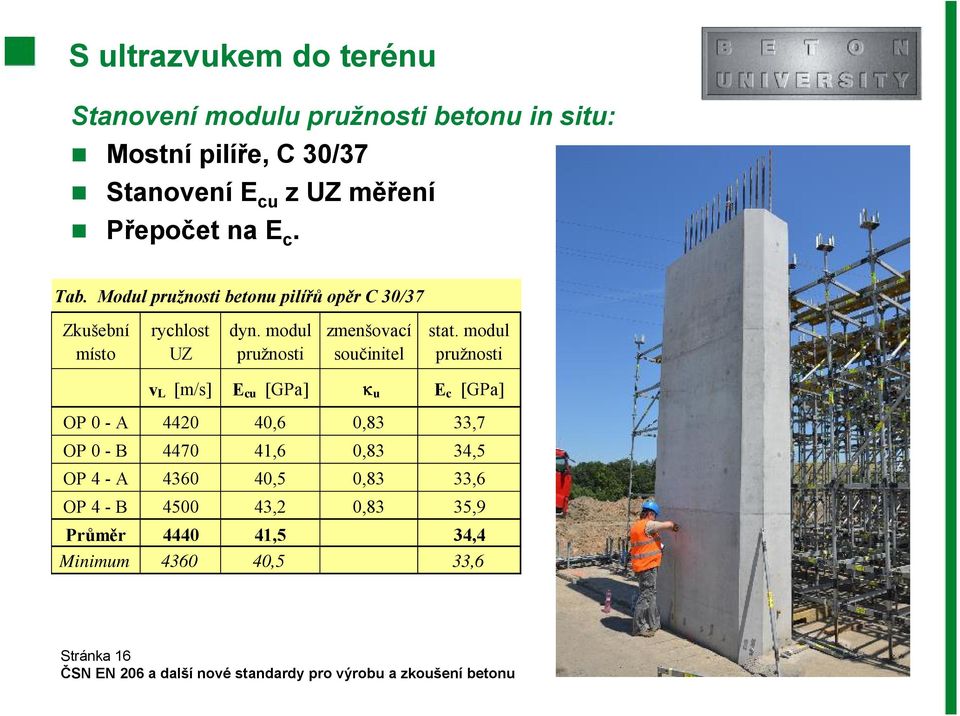

17 S ultrazvukem do terénu Stanovení modulu pružnosti betonu in situ: Mostní pilíře, C 30/37 Stanovení E cu z UZ měření Přepočet na E c. Tab. Modul pružnosti betonu pilířů opěr C 30/37 Zkušební místo rychlost UZ dyn. modul pružnosti zmenšovací součinitel stat. modul pružnosti v L [m/s] E cu [GPa] u E c [GPa] OP 0 - A ,6 0,83 33,7 OP 0 - B ,6 0,83 34,5 OP 4 - A ,5 0,83 33,6 OP 4 - B ,2 0,83 35,9 Průměr ,5 34,4 Minimum ,5 33,6 Stránka 16

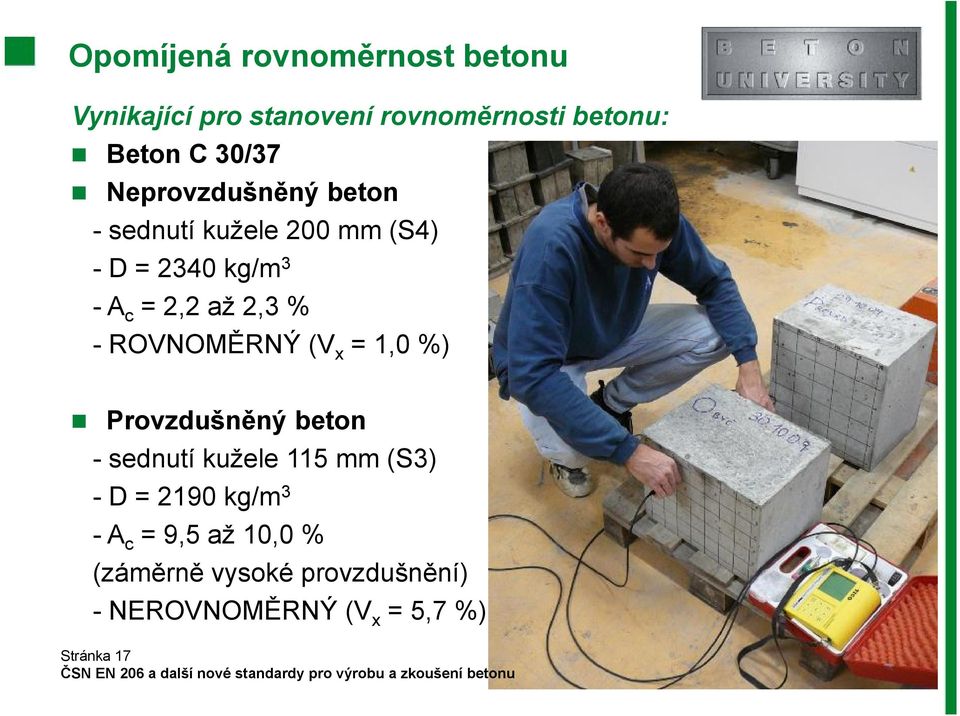

18 Opomíjená rovnoměrnost betonu Vynikající pro stanovení rovnoměrnosti betonu: Beton C 30/37 Neprovzdušněný beton - sednutí kužele 200 mm (S4) - D = 2340 kg/m 3 -A c = 2,2 až 2,3 % -ROVNOMĚRNÝ (V x = 1,0 %) Provzdušněný beton - sednutí kužele 115 mm (S3) - D = 2190 kg/m 3 -A c = 9,5 až 10,0 % (záměrně vysoké provzdušnění) -NEROVNOMĚRNÝ (V x = 5,7 %) Stránka 17

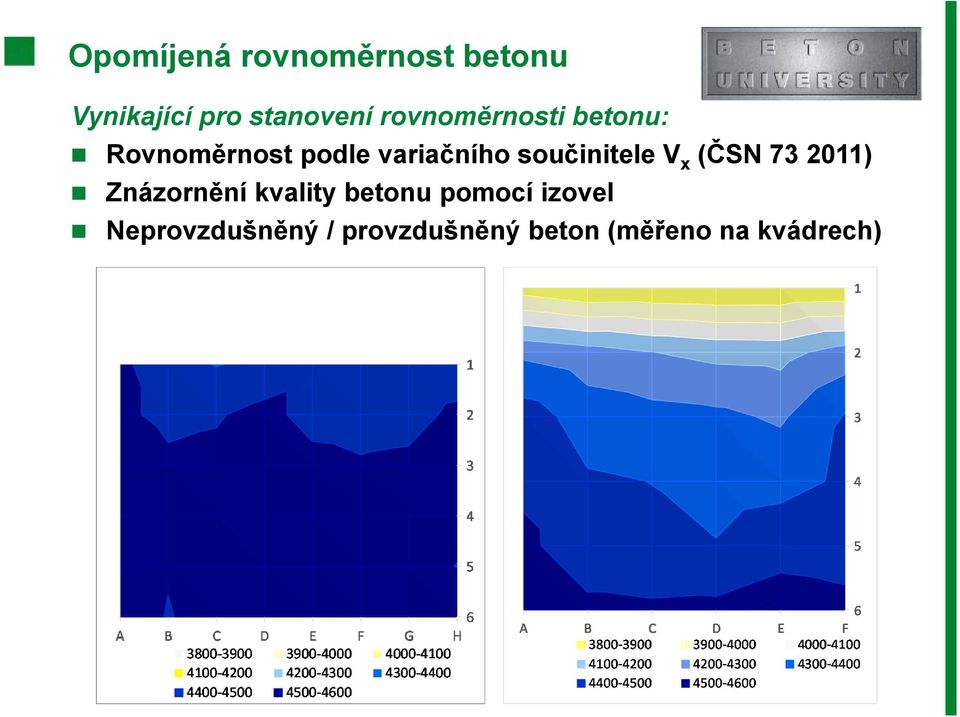

19 Opomíjená rovnoměrnost betonu Vynikající pro stanovení rovnoměrnosti betonu: Rovnoměrnost podle variačního součinitele V x (ČSN ) Znázornění kvality betonu pomocí izovel Neprovzdušněný / provzdušněný beton (měřeno na kvádrech)

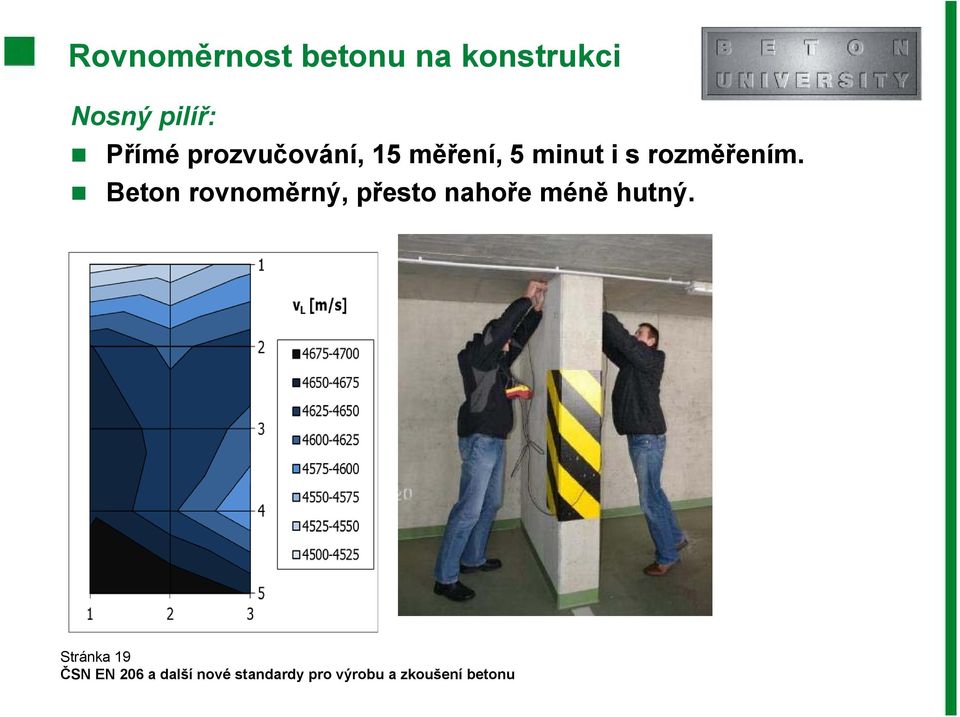

20 Rovnoměrnost betonu na konstrukci Nosný pilíř: Přímé prozvučování, 15 měření, 5 minut i s rozměřením. Beton rovnoměrný, přesto nahoře méně hutný. Stránka 19

21 Závěr Zkoušení betonu v konstrukcích jiné než na tělesech z forem Důraz na nedestruktivní (nepřímé) zkoušky NDT zkoušky nutné upřesnit stačí několik těles Tvrdoměry stále nejrozšířenější metoda, zajímavé novinky Ultrazvuk opomíjený, vynikající na rovnoměrnost, modul pruž. Stránka 21
